English
Helicopter with 2.4 GHz Radio
Art.no 31-8071 Model HK-TF2144A-2.4G
Please read theentire instruction manual before using theproduct and then save it for
future reference. We reserve theright for any errors in text or images and any necessary
changes made to technical data. In theevent of technical problems or other queries,
please contact our Customer Services (see address details on theback).
Safety
• Do not decorate thehelicopter with stickers; doing so might interfere with
the2.4G signals.
• Handle thehelicopter with care. Knocks and blows can damage fragile components.
• Thehelicopter is only intended for indoor use. Be careful when operating
thehelicopter close to air-conditioning units or fans.
• Only fly thehelicopter indoors in anarea where there is plenty of open space.
• Thehelicopter must only be flown by operators aged 14 or over.
• Never modify theproduct. Doing so can affect its safety.
• Keep hands, hair, necklaces and loose clothing away from therotors.
• Switch off thecontroller and thehelicopter when they are not in use.
• Remove thebatteries when they are not in use.
• Only fly thehelicopter where it is clearly visible.
• Replace thebatteries as soon as they start to lose their charge.
• This product must not be used by anyone (including children) suffering from physical
or mental impairment. This product should not be used by anyone who does not
have theproper experience or knowledge of theproduct unless they have been
instructed in its use by someone who takes responsibility for their safety.

3
English
1
2
3
11 12 13
15
16
1718
19
4
5
6
7
8
9
10
14
21
20

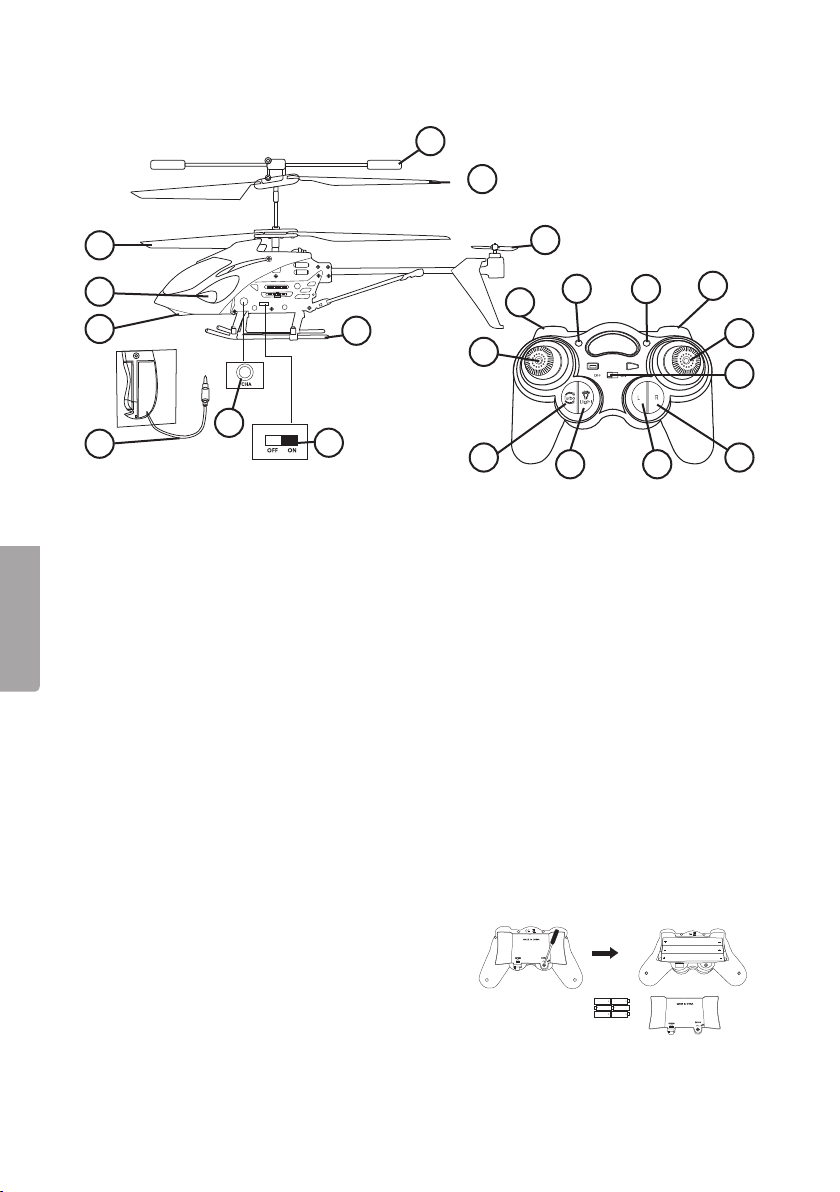

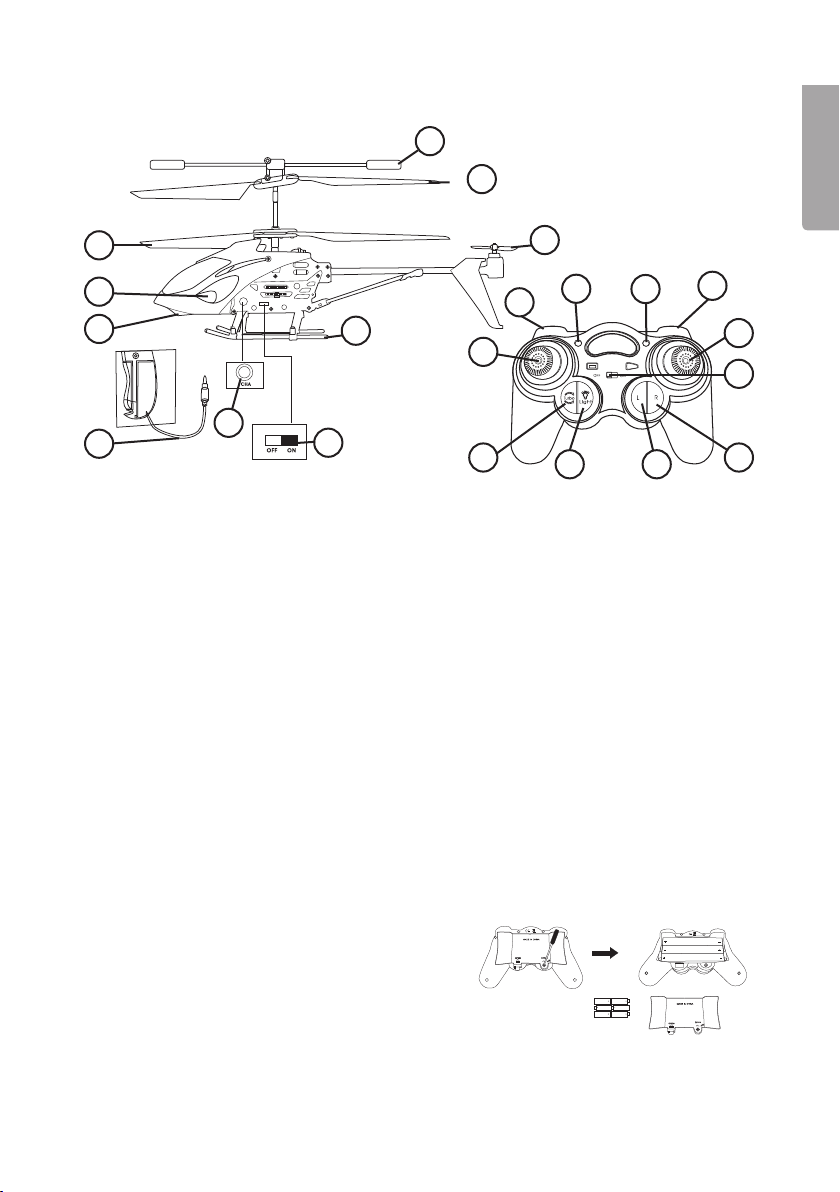

Product description
Helicopter
1. Stabilizer bar
2. Main rotor
3. Tail rotor
4. Landing skid
5. [ON/OFF]
6. Charging port
7. Charger lead
8. White light
9. Coloured light
10. Main rotor
Controller
11. Power indicator light
12. Charging light
13. Accelerate
14. Control stick
15. Power switch
16. Right
17. Left
18. Lights
19. Speed
20. Throttle
21. Demo flight
Inserting thebatteries
1. Remove thescrew.
2. Press in thecatch and remove
thebattery cover.
3. Insert 6×AA/LR6 batteries.
4. Replace thebattery cover and
retaining screw.

4
English
Charging thehelicopter
Thehelicopter is charged via thecontroller.
1. Open thepanel on theside of
thecontroller and withdraw
thecharger lead.
2. Theon/off switch on thehelicopter
should be set to OFF.
3. Connect thecharger lead to thehelicopter.
4. Switch thecontroller to ON.
5. Thegreen charging light on thecontroller will come on. Charging takes approx. 1 hour.
Thehelicopter is fully charged when thecharging light stops shining.
General flying advice
• Use indoors and not in thevicinity of cooling fans or air conditioning units.
Thehelicopter can be flown outdoors in good weather.
• Make sure that there is enough free space in thearea where you intend to operate
thehelicopter.
• Do not fly thehelicopter close to fragile objects.
• Both thehelicopter and surrounding objects may be damaged if due care is not
exercised during operation.
Operating instructions
1. Switch thehelicopter and controller on by setting their on/off switches to ON.
2. Thehelicopter lights will come on and thered ON/OFF light on thecontroller will
start to flash.
3. Place thehelicopter on theground with thetail nearest you.
4. When thehelicopter is synchronised with thecontroller it will shine red.

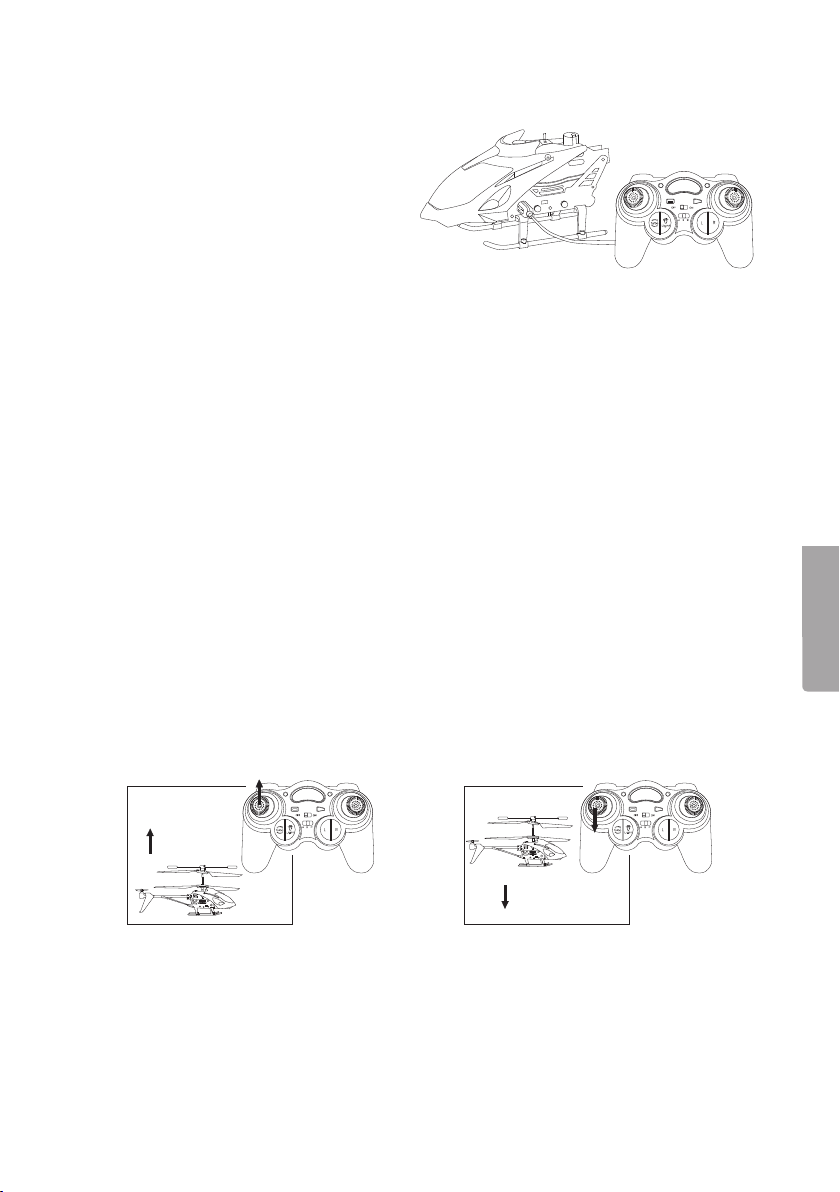

Moving up and down
Use thethrottle lever to manoeuvre thehelicopter up and down. Small, smooth
increments only, are required to make thehelicopter fly higher or lower.

5
English

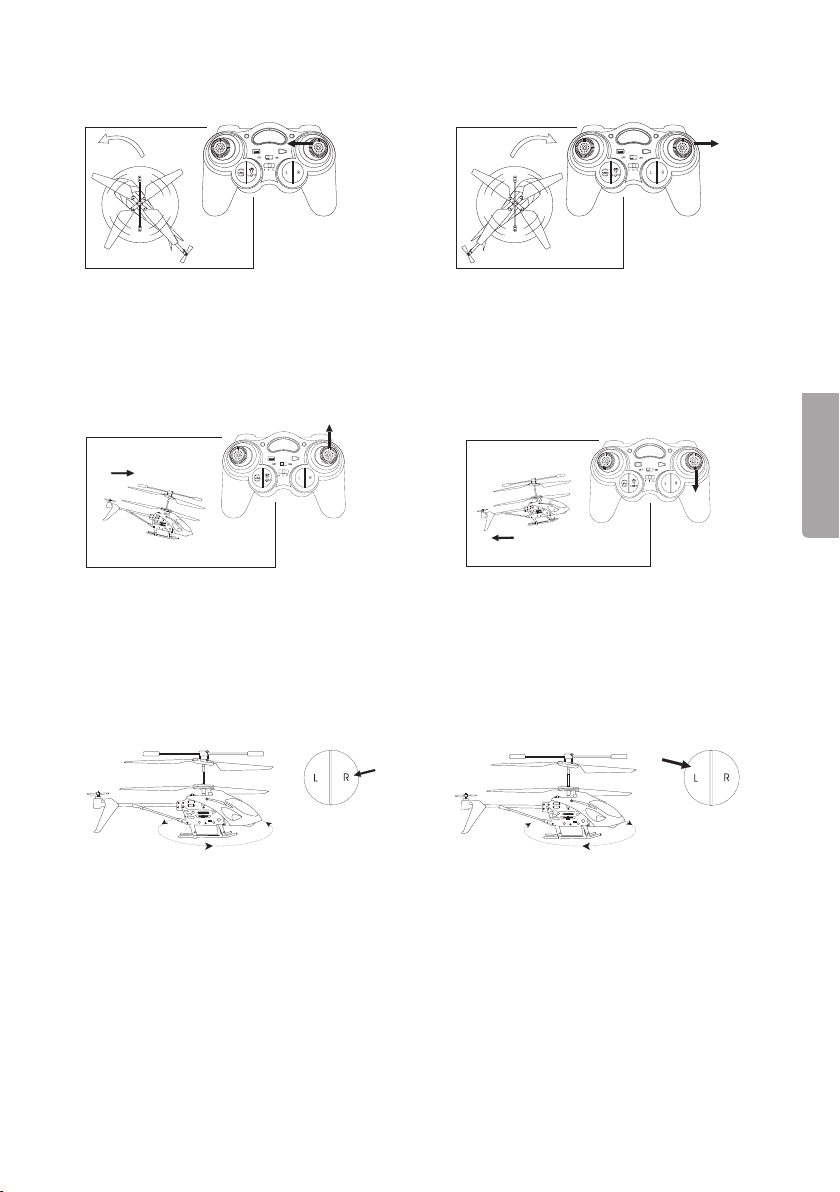

Flying forwards and backwards
To fly forwards, push theright control
stick forwards (up).
To fly backwards, push theright
control stick backwards (down).
If thehelicopter rotates whilst in operation
If thehelicopter rotates anticlockwise,
push theright trim button [R] to adjust.
If thehelicopter rotates clockwise,
push theleft trim button [L] to adjust.
Lights
Push thelight button (19) to switch thelight on/off.
Demo flight
If theautopilot button (22) is pressed, thehelicopter will perform aflying sequence.
First it flies forwards, then backwards, to theleft and finally to theright.
Push theright control stick to cancel theautopilot.
Once thehelicopter is hovering
steadily, push thecontrol stick to
theleft to make thehelicopter turn
anticlockwise.
Once thehelicopter is hovering
steadily, push thecontrol stick to
theright to make thehelicopter
turn clockwise.
Turning clockwise and anticlockwise

6
English
Troubleshooting
Problem Cause Solution
Therotor doesn’t spin. • Theswitch is in
theOFF position.
• Low battery.
• Set thepower switch
to ON.
• Recharge thebattery.
Thehelicopter stops
suddenly and plummets
to theground.
• Low battery. • Recharge thebattery.
Care and maintenance
Clean theproduct by wiping it with asoft, damp cloth.
Never use solvents or abrasive cleaning agents.
Disposal
This product should be disposed of in accordance with local regulations.
If you are unsure how to proceed, contact your local council.
Specifications
Operating time Approximately 5–8 minutes
Charging time Approximately 1 hour
Controller batteries 6×AA/LR6
Helicopter battery 1×3.7 V lithium polymer (rechargeable)

7
Svenska
Helikopter med 2,4 GHz-radio
Art.nr 31-8071 Modell HK-TF2144A-2.4G
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska
problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).
Säkerhet
• Klistra aldrig på någon annan klisterdekal etc. på helikoptern, det påverkar
2,4G-systemet.
• Var försiktig med helikoptern vid användning. Slag och stötar kan skada apparaten.
• Använd endast helikoptern inomhus. Var varsam vid användning nära enheter som
AC och fläktar etc.
• Använd helikoptern i ett område inomhus där det finns gott om utrymme.
• Du måste vara minst 14 år för att använda helikoptern.
• Modifiera aldrig helikoptern. Det kan påverka säkerheten.
• Håll händer, hår, halsband och kläder etc. borta från rotorbladen när helikoptern startas.
• Stäng av handkontrollen och helikoptern när de inte används.
• Ta ut batterierna när helikoptern inte används.
• Använd helikoptern där du lätt kan se den.
• Byt batterier omedelbart när de börjar bli svaga.
• Helikoptern får ej användas av personer (inklusive barn) med begränsad fysisk eller
mental förmåga. Den får ej heller användas av personer utan tillräcklig erfarenhet
och kunskap om de inte har fått instruktioner om användningen av någon som
ansvarar för deras säkerhet.

8
Svenska
1
2
3
11 12 13
15
16
1718
19
4
5
6
7
8
9
10
14
21
20
Produktbeskrivning
Helikopter
1. Balansstång
2. Huvudrotorblad
3. Bakre rotorblad
4. Landningsstöd
5. [ON/OFF] På/av
6. Laddningsuttag
7. Laddkabel
8. Vita ljus
9. Färgade ljus
10. Huvudrotorblad
Handkontrollen
11. Lyser när handkontrollen är
påslagen
12. Laddningsljus
13. Accelerera
14. Manövreringsspak
15. Strömbrytare
16. Höger
17. Vänster
18. Ljus
19. Hastighet
20. Gasreglage
21. Kort autoflygning
1. Skruva bort skruven.
2. Tryck in spärren och ta bort batteriluckan.
3. Sätt i 6×AA/LR6-batterier.
4. Sätt tillbaka batteriluckan och skruva sedan
tillbaka skruven.
Sätta i batterierna

9
Svenska
Ladda helikoptern
Helikoptern laddas via handkontrollen.
1. Öppna luckan på sidan av hand-
kontrollen och dra ut laddsladden.
2. Strömbrytaren på helikoptern ska
stå i läge OFF.
3. Anslut laddsladden till helikoptern.
4. Handkontrollen ska vara i läge ON.
5. Laddningsljuset på handkontrollen lyser grönt. Laddningen tar ca 1 timme.
När lampan släcks är laddningen klar.
Användningsutrymme och tips
• Används inomhus och ej i närheten av fläkt eller luftkonditionering. Kan användas
utomhus under stillsamma förhållanden.
• Se till att använda helikoptern där det finns gott om utrymme.
• Använd ej i närheten av sköra föremål.
• Helikoptern och andra föremål i rummet kan skadas om du inte använder den försiktigt.
Användning
1. Starta helikoptern och handkontrollen genom att föra strömbrytarna till läge ON.
2. Helikoptern börjar lysa och handkontrollens ON/OFF-ljus blinkar rött.
3. Placera helikoptern på marken med den bakre delen riktad mot dig.
4. När helikoptern är synkroniserad med handkontrollen lyser den rött.
Manövrera uppåt och nedåt
Använd gasreglaget för att manövrera uppåt och nedåt. Observera att det endast
krävs små mjuka justeringar för att ändra höjdläge.

10
Svenska
När helikoptern flyger stabilt i
luften, tryck manövreringsspaken
till vänster för att styra motsols.
Manövrera framåt och bakåt
För att åka framåt, skjut den högra
manövreringsspaken uppåt.
För att åka bakåt skjut den högra
manövreringsspaken nedåt.
Om helikoptern börjar rotera vid användning
När helikoptern roterar motsols,
tryck på [R] tills den är balanserad.
När helikoptern roterar medsols,
tryck på [L] tills den är balanserad.
Ljus
Tryck på ljusknappen (19) för att slå på/av.
Kort autoflygning
• Tryck på knappen för autoflygning (22) och helikoptern flyger automatiskt framåt,
bakåt, vänster och slutligen höger.
• Tryck på höger manövreringsspak för att avsluta autoflygning.
När helikoptern flyger stabilt i
luften, tryck manövreringsspaken
till höger för att styra medsols.
Manövrera medsols och motsols

11
Svenska
Felsökning
Problem Orsak Lösning
Propellern rör sig inte. • Stömbrytaren är
i läge OFF.
• Svagt batteri.
• Sätt strömbrytaren till
läge ON.
• Ladda batteriet.
Helikoptern stannar
plötsligt i luften och
faller ned.
• Svagt batteri. • Ladda batteriet.
Skötsel och underhåll
Vid behov, torka av produkten med en mjuk lätt fuktad trasa.
Använd aldrig lösningsmedel eller slipande rengöringsmedel.
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.
Specifikationer
Drifttid Ca 5–8 minuter
Laddtid Ca 1 timme
Batteri handkontroll 6×AA/LR6
Batteri helikopter 1×3,7 V litiumpolymerbatteri (uppladdningsbart)

12
Norsk
Helikopter med 2,4 GHz radio
Art. nr. 31-8071 Modell HK-TF2144A-2.4G
Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk.
Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data.
Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.
(Se opplysninger om kundesenteret i denne bruksanvisningen).
Sikkerhet
• Fest ikke noen klistremerker eller liknende på helikopteret. Det påvirker
2,4G-systemet.
• Vær forsiktig med helikopteret ved bruk. Slag og støt kan skade apparatet.
• Helikopteret skal kun brukes innendørs. Vær forsiktig ved bruk nær enheter som
AC, vifter etc.
• Helikopteret bør brukes i et område innendørs der det er god plass til å manøvrere det.
• Brukeren av helikopteret må være over 14 år.
• Produktet må ikke modifiseres. Det kan påvirke sikkerheten.
• Hold hender, hår, halsbånd, klær etc. vekk fra rotorbladene når helikopteret startes.
• Skru av håndkontrollen og helikopteret når de ikke er i bruk.
• Ta ut batteriene når produktet ikke er i bruk.
• Bruk helikopteret på plasser hvor du lett kan se det hele tiden.
• Skift batterier umiddelbart når de begynner å bli svake.
• Produktet må ikke benyttes av personer (inkl. barn) med begrensede fysiske eller
mentale ferdigheter. Det skal heller ikke brukes av personer som ikke har tilstrekkelig
erfaring og kunnskap om bruken av produktet. Brukeren skal ha fått opplæring om
bruken av noen som har ansvaret for deres sikkerhet.

13
Norsk
1
2
3
11 12 13
15
16
1718
19
4
5
6
7
8
9
10
14
21
20
Produktbeskrivelse
Helikopter
1. Balansestang
2. Hovedrotorblad
3. Bakre rotorblad
4. Landingsstøtte
5. [ON/OFF]
6. Uttak for ladekabel
7. Ladekabel
8. Hvitt lys
9. Farget lys
10. Hovedrotorblad
Håndkontroll
11. Lyser når håndkontrollen
er skrudd på.
12. Ladelampe
13. Akselerere
14. Manøvreringsspak
15. Strømbryter
16. Høyre
17. Venstre
18. Lys
19. Hastighet
20. Gassregulering
21. Kort autoflygning
Sette i batterier
1. Skru ut skruen.
2. Trykk inn sperren og fjern batterilokket.
3. Plasser 6 stk. AA/LR06-batterier i holderen.
4. Sett batterilokket på plass og monter skruen.

14
Norsk
Lade helikopteret
Helikopteret lades via håndkontrollen.
1. Åpne lokket, som sitter på siden
av håndkontrollen, og trekk ut
ladekabelen.
2. Strømbryteren på helikopteret skal
stå på OFF.
3. Ladekabelen kobles til helikopteret.
4. Håndkontrollen skal være innstilt på ON.
5. Ladelampen på håndkontrollen lyser grønt.
Ladingen tar ca. 1 time. Når ladelampen slukkes er ladingen fullført.
Bruksområde og tips
• Brukes først og fremst innendørs og ikke nær vifter eller luftkondisjonering.
Kan brukes utendørs ved spesielt gunstige værforhold.
• Pass på at det er god plass der helikopteret skal brukes.
• Må ikke brukes nær skjøre gjenstander.
• Ved uvettig bruk kan både helikopteret og andre gjenstander i rommet skades.
Bruk
1. Start helikopteret og håndkontrollen ved å stille strømbryteren på ON.
2. Helikopteret begynner å lyse og håndkontrollens ON/OFF-lys blinker rødt.
3. Plasser helikopteret på gulvet med bakenden vendt mot deg.
4. Når helikopteret er synkronisert med håndkontrollen, vil det lyse rødt.
Manøvrere opp og ned
Bruk gassreguleringen for å manøvrere opp og ned. Vær oppmerksom på at det kun
skal små justeringer til for å endre høydenivået.

15
Norsk
Manøvrere framover og bakover
For å manøvrere det framover skyves
den høyre manøvreringsspaken
oppover.
For å manøvrere det bakover
skyves den høyre manøvrerings-
spaken nedover.
Hvis helikopteret begynner å rotere mens det er i luften
Hvis helikopteret roterer motsols,
trykk på [R] til det er i balanse.
Hvis helikopteret roterer medsols,
trykk på [L] til det er i balanse.
Lys
Trykk på lysbryteren (19) for å skru på/av.
Når helikopteret flyr jevnt i luften
trykkes manøvreringsspaken til
venstre for å styre motsols.
Når helikopteret flyr jevnt i luften
trykkes manøvreringsspaken til
høyre for å styre medsols.
Manøvrere medsols og motsols

16
Norsk
Kort autoflygning
• Trykk på knappen for autoflygning (22) og helikopteret flyr automatisk framover,
bakover, til venstre og tilslutt til høyre.
• Trykk på den høyre manøvreringsspaken for å avslutte autoflygningen.
Feilsøking
Problem Årsak Løsning
Propellene vil ikke
bevege seg.
• Still strømbryteren
i posisjon OFF.
• Svakt batteri.
• Sett strømbryteren på ON.
• Lad batteriet.
Helikopteret stopper opp
mens det er i luften og
faller ned.
• Svakt batteri. • Lad batteriet.
Stell og vedlikehold
Tørk av, ved behov, med en myk, lett fuktet klut.
Bruk aldri slipende rengjøringsmidler eller sterke løsemidler.
Avfallshåndtering
Når produktet skal kasseres, må det skje i henhold til lokale forskrifter.
Hvis du er usikker, ta kontakt med kommunen din.
Spesifikasjoner
Driftstid Ca. 5–8 minutter
Ladetid Ca. 1 time
Batteri håndkontroll 6 stk. AA/LR6-batterier
Batteri helikopter 1 stk. 3,7 V litiumpolymerbatteri (ladbart)

17
Suomi
Helikopteri,
jossa 2,4 GHz:n radio-ohjaus
Tuotenro 31-8071 Malli HK-TF2144A-2.4G
Lue käyttöohje ennen tuotteen käyttöä ja säilytä se tulevaa tarvetta varten. Pidätämme
oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä.
Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun
(yhteystiedot käyttöohjeen lopussa).
Turvallisuus
• Älä liimaa helikopteriin tarroja tms. Ne saattavat vaikuttaa 2,4G-järjestelmään.
• Käytä helikopteria varoen. Iskut ja kolhut saattavat vioittaa helikopteria.
• Käytä helikopteria ainoastaan sisätiloissa. Ole varovainen, kun käytät sitä
ilmastointilaitteiden, tuulettimien ym. läheisyydessä.
• Käytä helikopteria sellaisessa paikassa, jossa on riittävästi tilaa.
• Vain yli 14-vuotiaat saavat käyttää helikopteria.
• Älä muuta tuotetta. Se voi vaikuttaa turvallisuuteen.
• Pidä kädet, hiukset, kaulakorut, vaatteet ym. kaukana roottorin lavoista,
kun käynnistät helikopterin.
• Sammuta lähetin ja helikopteri, kun et käytä niitä.
• Poista paristot, kun laitetta ei käytetä.
• Käytä helikopteria sellaisessa paikassa, jossa voit nähdä sen hyvin.
• Vaihda paristot heti kun ne heikkenevät.
• Laitetta saavat käyttää aikuiset, joilla ei ole fyysisiä tai psyykkisiä rajoitteita.
Henkilöt, joilla ei ole riittävästi kokemusta ja taitoja, eivät saa käyttää laitetta ilman
heidän turvallisuudestaan vastaavan henkilön antamia ohjeita.

18
Suomi
1
2
3
11 12 13
15
16
1718
19
4
5
6
7
8
9
10
14
21
20
Tuotekuvaus
Helikopteri
1. Tasapainotanko
2. Roottorin päälapa
3. Taaempi roottorin lapa
4. Laskutuki
5. [ON/OFF]
6. Latausliitäntä
7. Latauskaapeli
8. Valkoiset valot
9. Värivalot
10. Roottorin päälapa
Ohjain
11. Palaa ohjaimen ollessa päällä
12. Latausvalot
13. Kiihdyttäminen
14. Ohjausvipu
15. Virtakytkin
16. Oikea
17. Vasen
18. Valot
19. Nopeus
20. Kaasunsäädin
21. Lyhyt autopilottitoiminto
Paristojen asettaminen
1. Irrota ruuvi.
2. Avaa paristolokeron kansi painamalla
lukitsinta.
3. Aseta lokeroon kuusi AA/LR6-paristoa.
4. Laita paristolokeron kansi paikalleen ja
ruuvaa ruuvit kiinni.

19
Suomi
Helikopterin lataaminen
Helikopteri ladataan ohjaimella.
1. Avaa ohjaimen sivussa oleva luukku
ja ota latausjohto esille.
2. Varmista, että helikopterin virtakyt-
kin on asennossa OFF.
3. Liitä latausjohto helikopteriin.
4. Ohjaimen tulee olla asennossa ON.
5. Ohjaimen latausvalo palaa sinisenä. Lataus kestää noin tunnin.
Lataus on valmis, kun valo sammuu.
Käyttöympäristö ja käyttövinkkejä
1. Käytä sisätiloissa. Älä käytä tuulettimien tai ilmastointilaitteiden läheisyydessä.
Helikopteria voidaan käyttää ulkona tyynellä säällä.
2. Varmista, että tilaa on riittävästi.
3. Älä käytä helikopteria helposti hajoavien esineiden läheisyydessä.
4. Helikopteri ja muut esineet saattavat vahingoittua, jos helikopteria lennätetään
varomattomasti.
Käyttö
1. Käynnistä helikopteri ja ohjain laittamalla virtakytkin asentoon ON.
2. Helikopterin valot syttyvät ja ON/OFF-valo vilkkuu punaisena.
3. Aseta helikopteri maahan takaosa itseäsi kohden.
4. Helikopterin valot palavat punaisena, kun helikopteri on synkronoitu ohjaimen
kanssa.
Ohjaaminen ylös- ja alaspäin
Ohjaa helikopteria ylös- ja alaspäin kaasusäätimen avulla. Huomioi, että korkeuden
muuttamiseen tarvitaan vain pientä säätöä.

20
Suomi
Ohjaaminen myötä- ja vastapäivään
Kun helikopteri lentää vakaasti
ilmassa, paina ohjausvipua vasem-
malle ohjataksesi vastapäivään.
Ohjaaminen eteen- ja taaksepäin
Ohjaa eteenpäin työntämällä oikeaa
ohjainvipua ylöspäin.
Ohjaa taaksepäin työntämällä
oikeaa ohjainvipua alaspäin.
Jos helikopteri pyörii käytön aikana
Kun helikopteri pyörii vastapäivään,
paina [R], kunnes helikopteri lopettaa
pyörimisen.
Kun helikopteri pyörii myötäpäivään,
paina [L], kunnes helikopteri lopet-
taa pyörimisen.
Valot
Käynnistä/sammuta valot valopainikkeella (19).
Lyhyt autopilottitoiminto
• Paina autopilottipainiketta (22), niin helikopteri lentää automaattisesti eteenpäin,
taaksepäin, vasemmalle ja oikealle.
• Lopeta autopilottitoiminto painamalla oikeaa ohjausvipua.
Kun helikopteri lentää vakaasti
ilmassa, paina ohjausvipua oikealle
ohjataksesi myötäpäivään.
