Clas Ohlson HK-TF2357A User manual

EnglishSvenskaNorskSuomiDeutsch
IR Water Spraying
Helicopter
Vattensprutande IR-styrd helikopter
IR-styrt vannsprutende helikopter
IR-ohjattave vettä ruiskuttava helikopteri
Modellhubschrauber mit Wasserspritze
Art.no Model
31-5339 HK-TF2357A Ver. 20130306

2

3
English
1
2
3
4
5
6
78
9
10
11
IR Water Spraying Helicopter
Art.no 31-5339 Model HK-TF2357A
Please read theentire instruction manual before using theproduct and then save
it for future reference. We reserve theright for any errors in text or images and any
necessary changes made to technical data. If you have any questions regarding
technical problems please contact our Customer Services.
Safety
• Do not operate thehelicopter in strong sunlight, thecontrols might be affected.
• Do not cover thelens of thetransmitter.
• Do not decorate thehelicopter with stickers, etc. Doing so might interfere with
theIR signals.
• Handle thehelicopter with care. Knocks and blows can damage fragile
components.
• The helicopter is only intended for indoor use. Be careful when operating
thehelicopter close to air-conditioning units or fans.
• Only fly thehelicopter indoors in anarea where there is plenty of open space.
• The helicopter must only be flown by operators aged 14 or over.
• Never modify thehelicopter or thecontroller. Doing so can affect its safety.
• Keep hands, hair, necklaces and loose clothing away from therotors.
• Switch off thecontroller and thehelicopter when they are not in use.
• Remove thebatteries from thecontroller when not in use.
• Only fly thehelicopter in anarea where you have clear visual contact with it.
• Replace thebatteries as soon as they start to lose their charge.
• This product must not be used by anyone (including children) suffering from
physical or mental impairment. This product should not be used by anyone who
does not have theproper experience or knowledge of theproduct unless they have
been instructed in its use by someone who takes responsibility for their safety.
Parts
1. Stabilizer bar
2. Main rotor
3. Tail rotor
4. Red and blue lights
5. Landing skid
6. Water tank
7. [ON/OFF] On/off switch
8. CHA: Charging port
9. White light
10. Multi-coloured light
11. Main rotor

4
English

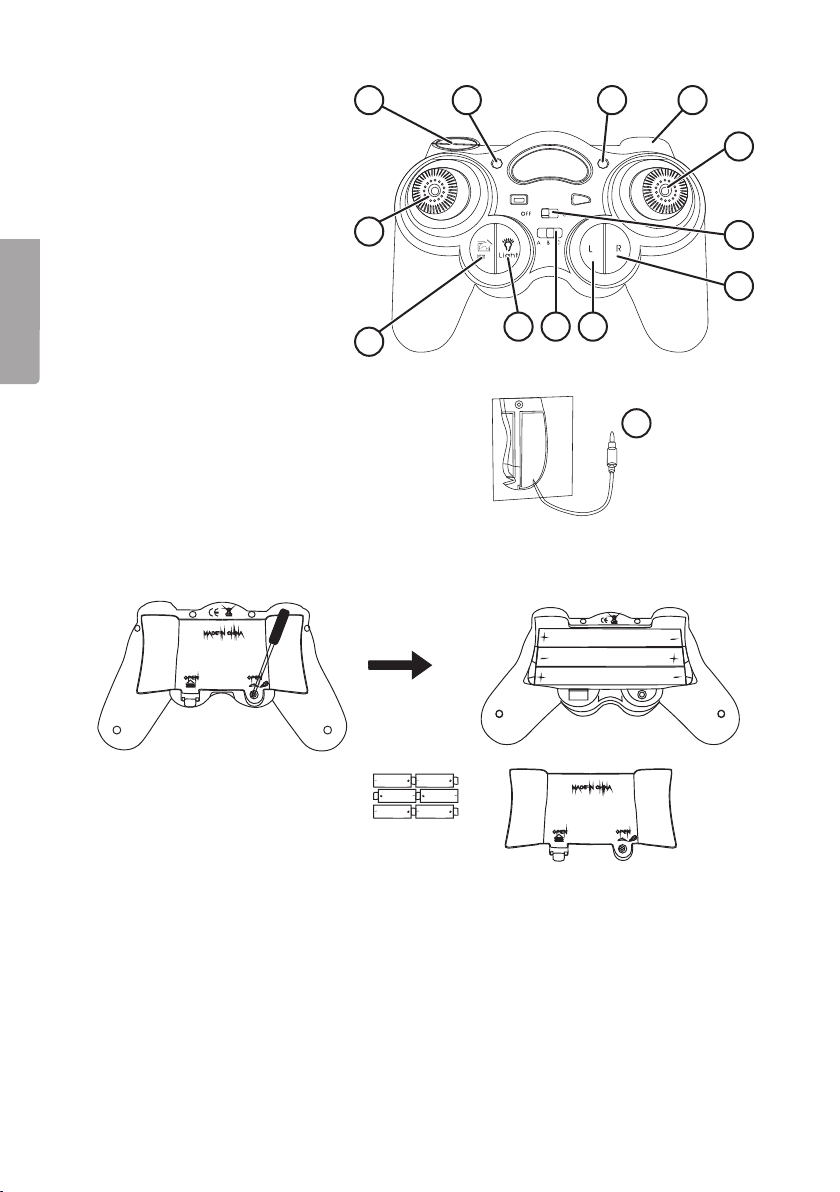

Controller
12. Power indicator
13. Charging indicator
14. Accelerate
15. Control stick
16. [ON/OFF] On/off switch
17. [R] Right trim
18. [L] Left trim
19. [A/B/C] Frequency selector
20. [Light] Helicopter lights
21. [DEMO] Short demo flight
22. Throttle
23. [WATER JET] Water sprayer
24. Charging lead
12 13 14
15
16
17
181920
21
22
23
24
Inserting batteries
1. Unscrew theretaining screw at theback of thecontroller.
2. Press in thelock tab and remove thebattery cover.
3. Insert 6 x AA/LR6 batteries.
4. Replace thebattery cover and retaining screw.

5
English

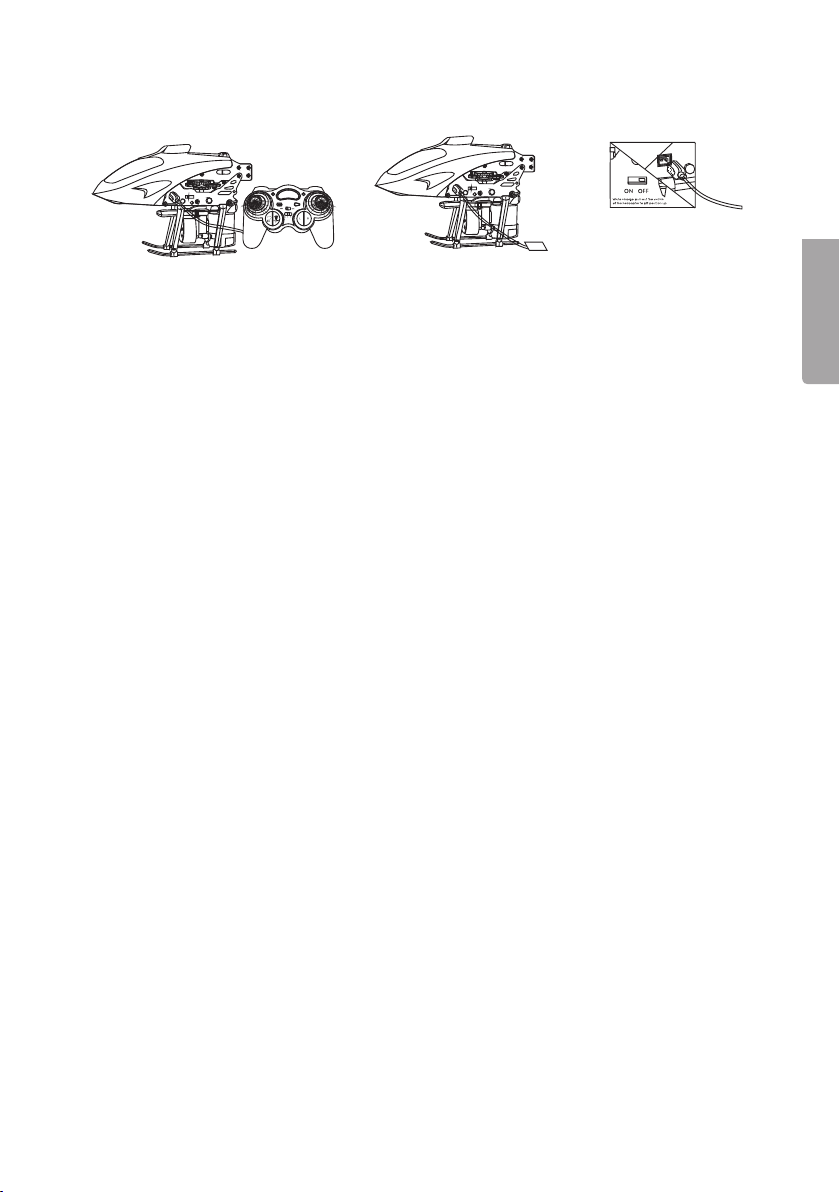

Charging thehelicopter
The helicopter can be charged via thecontroller or theincluded USB lead.
Controller:
1. Open thecontroller’s side panel and withdraw thecharger lead.
2. The helicopter’s on/off switch should be set to OFF.
3. Connect thecharging lead to theport marked, “CHA”.
4. Switch thecontroller to ON.
5. The controller’s charging light should shine green. Charging takes about anhour.
The helicopter is fully charged once thecharging light turns off.
USB lead:
1. The helicopter’s on/off switch should be set to OFF.
2. Connect one end of theUSB lead to thehelicopter and theother end to
acomputer. The USB’s indicator light should be off.
3. Charging takes about anhour. Charging is complete once thelight comes on.
Flying zone and advice
• Use indoors and not in thevicinity of cooling fans or air conditioning units.
• Make sure that there is enough free space in thearea where you intend to
operate thehelicopter.
• Do not fly thehelicopter close to fragile objects.
• Avoid flying in strong sunlight/lighting as this could possibly affect thecontrols
adversely.
• Do not cover thelens of thetransmitter.
• Both thehelicopter and surrounding objects may be damaged if due care is not
exercised during operation.
Operating instructions
1. Turn thehelicopter and controller on by setting their on/off switches to ON.
2. The helicopter lights will come on and thecontroller’s power indicator will shine red.
3. Place thehelicopter on theground with thetail nearest you.

6
English

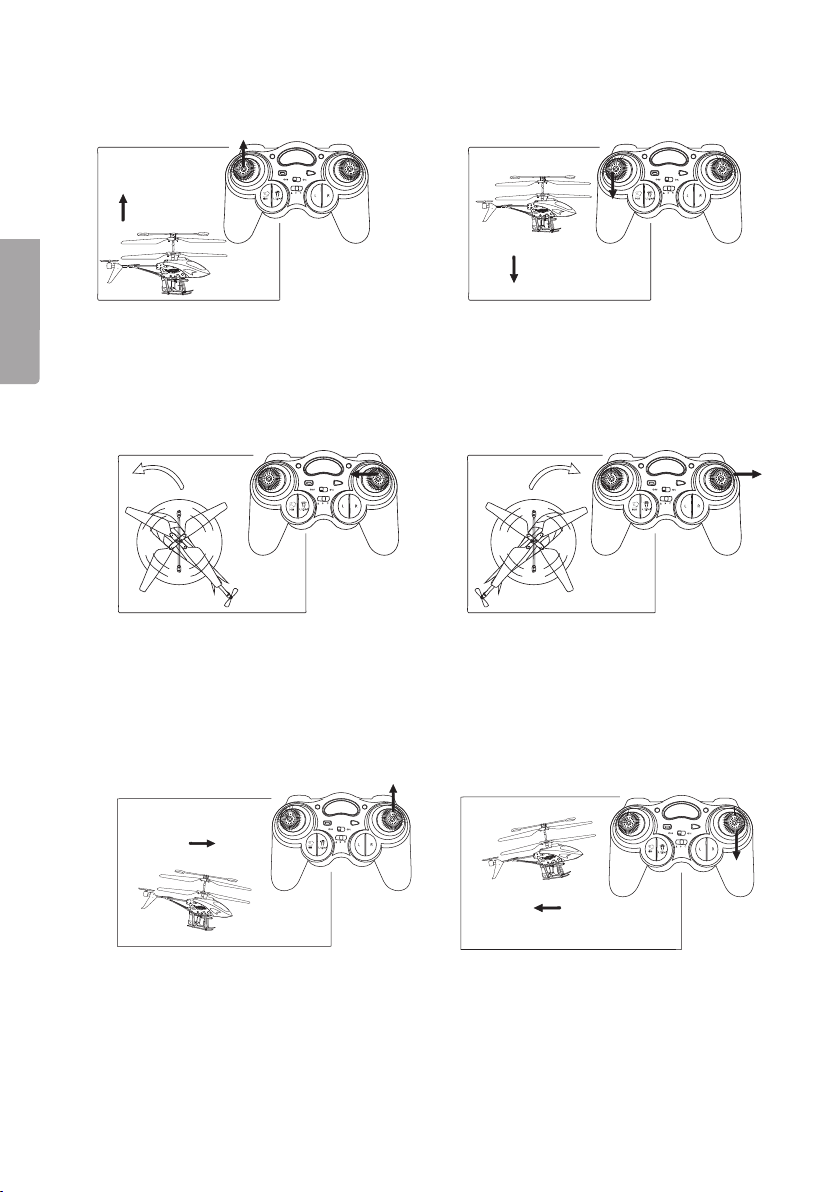

Hovering up and down
Use thethrottle lever to manoeuvre thehelicopter up and down. Small, smooth incre-
ments only, are required to make thehelicopter fly higher or lower.
Turning clockwise and anticlockwise
• Once thehelicopter is hovering steadily,
push thecontrol stick to theleft to
make thehelicopter turn anticlockwise.
Flying backwards and forwards
• Once thehelicopter is hovering
steadily, push thecontrol stick to
theright to make thehelicopter turn
clockwise.
• To fly forwards, push thecontrol stick
forwards (up).
• To fly backwards, push thecontrol
stick backwards (down).

7
English

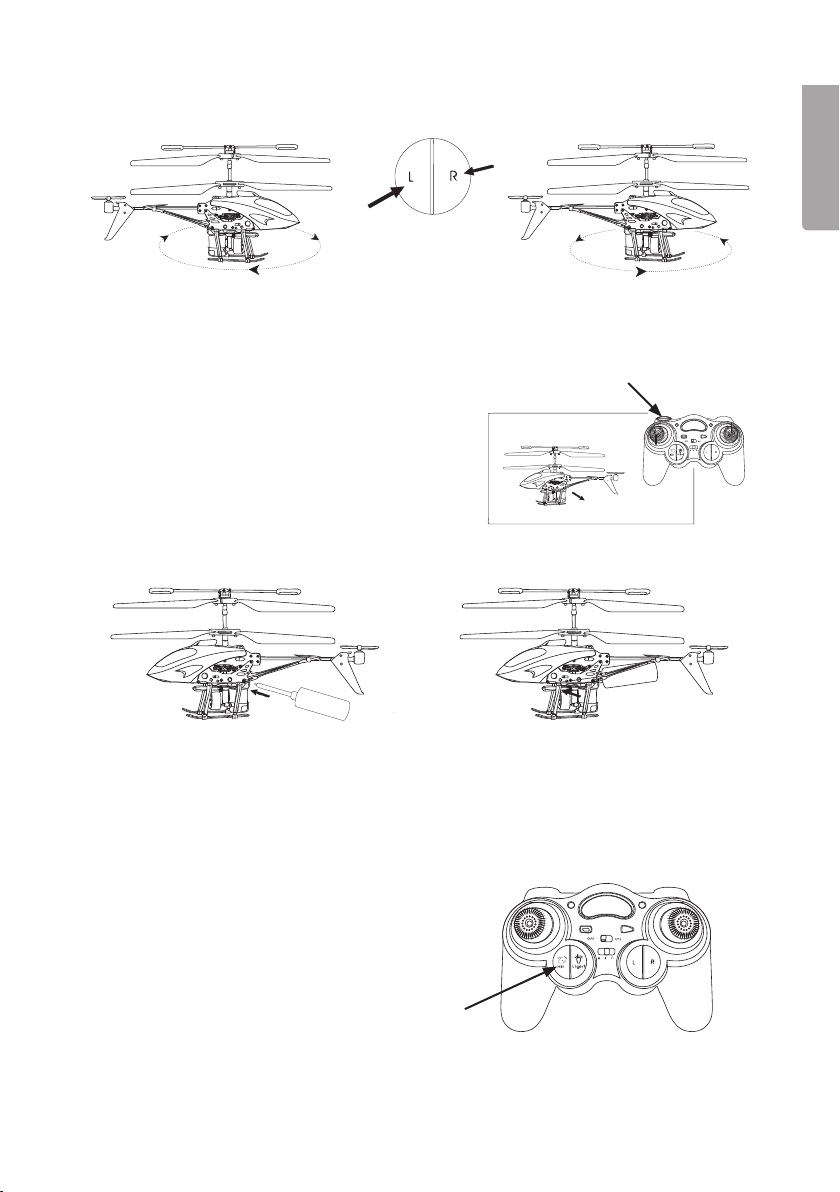

Water sprayer
Pressing [WATER JET] on thecontroller will
activate thehelicopter to spray water up to
adistance of 2 metres.
Refilling
Demo flight
• Pressing the[DEMO] button will cause
thehelicopter to enter demo mode and
perform ashort demo sequence by flying
forwards, backwards, to theleft and to
theright and then finally landing.
Water sprayer
If thehelicopter rotates whilst in operation
• If thehelicopter rotates anticlockwise,
push theright trim button [R] to adjust.
• If thehelicopter rotates clockwise,
push theleft trim button [L] to adjust.
Use theincluded injector tube to fill thewater tank.
Lights
• Press the[Light] button to turn on thehelicopter’s light’s.

8
English
Care and maintenance
Clean theproduct by wiping it with asoft, damp cloth. Never use solvents
or abrasive cleaning agents.
Troubleshooting guide
Problem Cause Solution
The rotor doesn’t spin. The switch is in
theOFF position.
Low battery.
Set theswitch to
theON position.
Recharge thebattery.
The helicopter stops
suddenly and plummets
to theground.
Low battery. Recharge thebattery.
The helicopter does not
respond to thecontrols.
Wrong frequency. Change thefrequency
setting.
The helicopter responds
incorrectly to thecontrols.
Strong sunlight/lighting
is interfering with
theIR signal.
Change to another room.
Disposal
This product should be disposed of in accordance with local regulations.
If you are unsure how to proceed, contact your local authority.
Specifications
Operating time Approximately 5–8 minutes
Charging time Approximately 60 min
Controller batteries 6 x AA/LR6
Helicopter battery 1 x 3.7 V lithium polymer (integrated, rechargeable)
Length 22 cm
• Move thecontrol stick at any time to
exit demo mode.

9
Svenska
1
2
3
4
5
6
78
9
10
11
Vattensprutande IR-styrd helikopter
Art.nr 31-5339 Modell HK-TF2357A
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida
bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.
Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter
på baksidan).
Säkerhet
• Använd inte helikoptern i starkt solljus, det kan påverka styrsystemet.
• Täck inte över sändarens lins.
• Klistra aldrig på klisterdekal etc. på helikoptern, det påverkar IR-systemet.
• Var försiktig med helikoptern vid användning. Slag och stötar kan skada den.
• Använd endast helikoptern inomhus. Var varsam vid användning nära enheter som
AC-anläggning, fläkt etc.
• Använd helikoptern i ett område inomhus där det finns gott om utrymme.
• Helikoptern får endast användas av personer från 14 års ålder.
• Modifiera aldrig helikoptern eller sändaren. Det kan påverka säkerheten.
• Håll händer, hår, halsband, kläder etc. borta från rotorbladen när helikoptern startas.
• Stäng av sändaren och helikoptern när de inte används.
• Ta ut batterierna ur sändaren när den inte används.
• Använd helikoptern där du lätt kan se den.
• Byt batterier omedelbart när de börjar bli svaga.
• Produkten får ej användas av personer (inklusive barn) med begränsad fysisk eller
mental förmåga. Den får ej heller användas av personer utan tillräcklig erfarenhet
och kunskap om de inte har fått instruktioner om användningen av någon som
ansvarar för deras säkerhet.
Delar
1. Balansstång
2. Huvudrotorblad
3. Bakre rotorblad
4. Röda och blåa ljus
5. Landningsstöd
6. Vattentank
7. [ON/OFF] På/av
8. CHA: Laddningsuttag
9. Vitt ljus
10. Flerfärgade ljus
11. Huvudrotorblad

10
Svenska
Sändaren
12. Lyser när sändaren är påslagen
13. Laddningsindikator
14. Accelerera
15. Manövreringsspak
16. [ON/OFF] På/av
17. [R] Finjustering åt höger
18. [L] Finjustering åt vänster
19. [A/B/C] Frekvensväljare
20. [Light] Ljus
21. [DEMO] Kort autoflygning
22. Gasreglage
23. [WATER JET] Spruta vatten
24. Laddkabel
12 13 14
15
16
17
181920
21
22
23
24
Sätta i batterierna
1. Skruva bort skruven på baksidan av sändaren.
2. Tryck in spärren och ta bort batteriluckan.
3. Sätt i 6 x AA/LR6-batterier.
4. Sätt tillbaka batteriluckan och skruva sedan tillbaka skruven.

11
Svenska

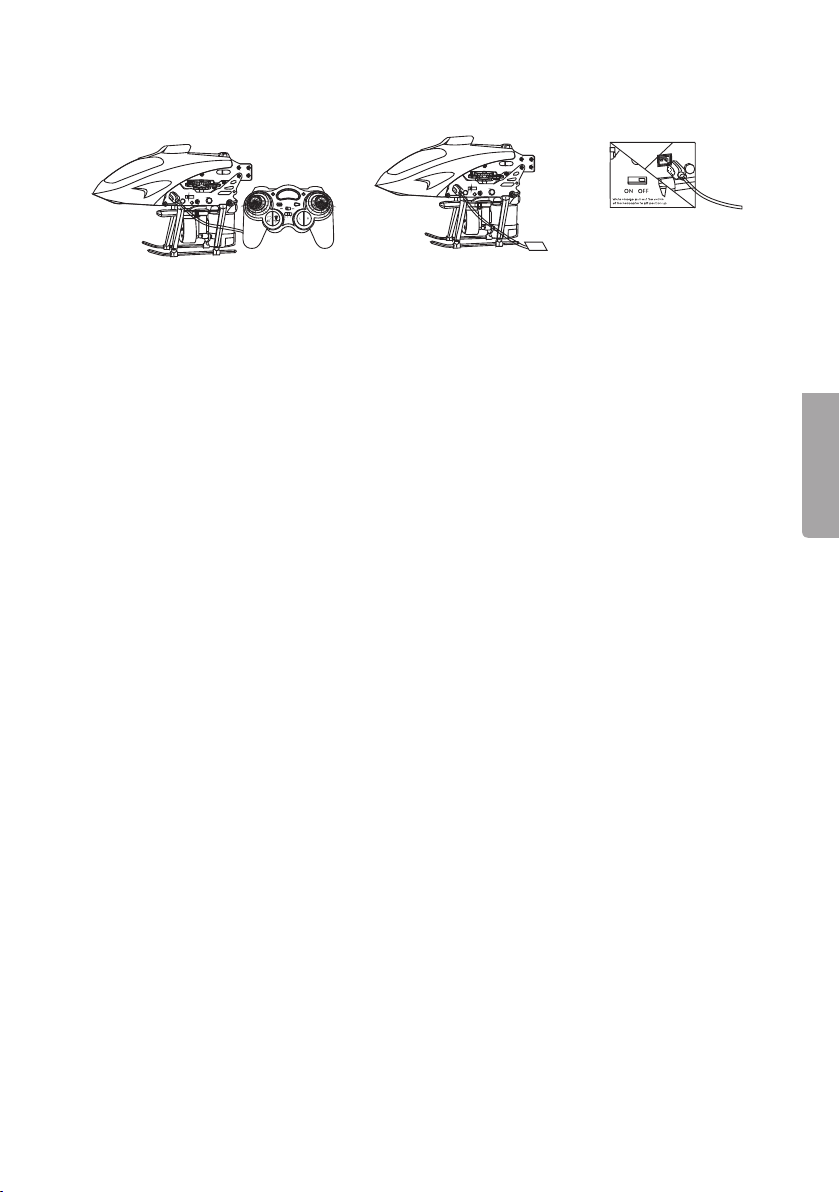

Ladda helikoptern
Helikoptern laddas via sändaren eller USB-kabel.
Via sändaren:
1. Öppna luckan på sidan av sändaren och ta ut laddkabeln.
2. Strömbrytaren på helikoptern ska stå i läge OFF.
3. Anslut laddkabeln till helikopterns uttag, märkt ”CHA”.
4. Sändaren ska vara i läge ON.
5. Laddningsljuset på sändaren lyser grönt. Laddningen tar ca 60 minuter.
När den gröna lampan släcks är laddningen klar.
Via USB-kabel:
1. Strömbrytaren på helikoptern ska stå i läge OFF.
2. Anslut ena änden av USB-kabeln till helikoptern och den andra änden till en dator.
Lampan slocknar.
3. Laddningen tar ca 60 minuter och lampan tänds när laddningen är klar.
Användningsutrymme och tips
• Används inomhus och ej i närheten av fläkt eller luftkonditionering.
• Se till att använda helikoptern där det finns gott om utrymme.
• Använd ej i närheten av sköra föremål.
• Använd inte i starkt ljus eller solsken, det kan påverka manövreringen.
• Täck inte över sändarens lins.
• Helikoptern och andra föremål i rummet kan skadas om du inte använder
den försiktigt.
Användning
1. Starta helikoptern och sändaren genom att föra de båda strömbrytarna till läge ON.
2. Helikoptern börjar lysa och sändarens ljus lyser rött.
3. Placera helikoptern på golvet med den bakre delen riktad mot dig.

12
Svenska
Manövrera uppåt och nedåt
Använd gasreglaget för att manövrera uppåt och nedåt. Observera att det endast
krävs små, mjuka justeringar för att ändra höjdläge.
Manövrera medsols och motsols
• När helikoptern flyger stabilt i luften,
skjut manövreringsspaken till vänster
för att styra motsols.
Manövrera framåt och bakåt
• När helikoptern flyger stabilt i luften,
skjut manövreringsspaken till höger
för att styra medsols.
• För att flyga framåt, skjut
manövreringsspaken uppåt.
• För att flyga bakåt skjut
manövreringsspaken nedåt.

13
Svenska
Vattenspruta
När du trycker på [WATER JET] på sändaren så
sprutar helikoptern vatten, räckvidd ca 2 meter.
Fylla på vatten
Kort autoflygning
• Tryck på [DEMO] för kort autoflygning
och helikoptern flyger automatiskt framåt,
bakåt, vänster och slutligen höger.
Vattenspruta
Om helikoptern börjar rotera vid användning
• När helikoptern roterar motsols,
tryck på [R] tills den är balanserad.
• När helikoptern roterar medsols,
tryck på [L] tills den är balanserad.
Använd den medföljande vattensprutan för att fylla på vattentanken.
Ljus
• Tryck på [Light] på sändaren för att slå på/av helikopterns ljus.

14
Svenska
Skötsel och underhåll
Vid behov, torka av produkten med en mjuk, lätt fuktad trasa.
Använd aldrig lösningsmedel eller slipande rengöringsmedel.
Felsökningsschema
Problem Orsak Lösning
Rotorbladen rör sig inte. Stömbrytaren är
i läge OFF.
Svagt batteri.
Sätt strömbrytaren
i läge ON.
Ladda batteriet.
Helikoptern stannar plöts-
ligt i luften och faller ned.
Svagt batteri. Ladda batteriet.
Helikoptern reagerar inte på
kommandon.
Fel frekvensläge. Byt frekvensläge.
Helikoptern tappar
kontrollen.
Starkt ljus påverkar
helikoptern.
Byt rum där yttre påverkan
inte finns.
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.
Specifikationer
Drifttid Ca 5–8 minuter
Laddtid Ca 60 min
Batteri sändare 6 x AA/LR6 -batterier
Batteri helikopter 1 x 3,7 V litiumpolymerbatteri (inbyggt, uppladningsbart)
Längd 22 cm
• Tryck på manövreringsspaken för att
avsluta autoflygningen.

15
Norsk
1
2
3
4
5
6
78
9
10
11
IR-styrt vannsprutende helikopter
Art.nr. 31-5339 Modell HK-TF2357A
Les gjennom hele bruksanvisningen før bruk, og ta vare på den for fremtiden.
Vi tar forbehold om eventuelle tekst- og bildefeil samt endringer i tekniske data.
Hvis det skulle oppstå tekniske problemer, eller hvis du har spørsmål, kan du ta
kontakt med kundeservice (se kontaktinformasjon på baksiden).
Sikkerhet
• Bruk ikke helikopteret i sterkt sollys, for det kan påvirke styresystemet.
• Senderens linse må ikke tildekkes.
• Fest ikke klistremerker eller liknende på helikopteret. Det påvirker IR-systemet.
• Vær forsiktig med helikopteret ved bruk. Slag og støt kan skade det.
• Bruk helikopteret kun innendørs. Vær forsiktig ved bruk i nærheten av enheter som
AC-anlegg, vifter og liknende.
• Helikopteret bør brukes i etområde innendørs der det er god plass til å manøvrere det.
• Man må være minst 14 år for å bruke helikopteret.
• Utfør aldri endringer på helikopteret eller senderen. Det vil påvirke sikkerheten.
• Hold hender, hår, halskjeder, klær og liknende unna rotorbladene idet helikopteret
startes.
• Slå av senderen og helikopteret når de ikke er i bruk.
• Ta ut batteriene av senderen når den ikke er i bruk.
• Bruk helikopteret på steder der det er lett å holde øye med det.
• Skift batterier umiddelbart når de begynner å bli svake.
• Produktet må ikke benyttes av personer (inkl. barn) med begrensede fysiske eller
mentale egenskaper. Det skal heller ikke brukes av personer som ikke har
tilstrekkelig erfaring og kunnskap om bruken av produktet. Brukeren skal ha fått
instruksjoner om bruken av noen som har ansvaret for deres sikkerhet.
Deler
1. Balansestang
2. Hovedrotorblad
3. Bakre rotorblad
4. Røde og blå lys
5. Landingsstøtte
6. Vanntank
7. [ON/OFF] På/av
8. CHA: Uttak for
ladekabel
9. Hvitt lys
10. Flerfargede lys
11. Hovedrotorblad

16
Norsk
Senderen
12. Lyser når senderen er slått på
13. Ladeindikator
14. Akselerere
15. Manøvreringsspak
16. [ON/OFF] På/av
17. [R] Finjustering mot høyre
18. [L] Finjustering mot venstre
19. [A/B/C] Frekvensvelger
20. [Light] Lys
21. [DEMO] Kort autoflyvning
22. Gassregulering
23. [WATER JET] Vannsprut
24. Ladekabel
12 13 14
15
16
17
181920
21
22
23
24
Sette i batteriene
1. Skru ut skruen på baksiden av senderen.
2. Trykk inn sperren og fjern batterilokket.
3. Plasser 6 stk. AA/LR06-batterier i holderen.
4. Sett batterilokket på plass og monter skruen.

17
Norsk
Lading av helikopteret
Helikopteret lades via senderen eller enUSB-kabel.
Via senderen:
1. Åpne lokket på siden av senderen, og trekk ut ladekabelen.
2. Strømbryteren på helikopteret skal stå på OFF.
3. Koble ladekabelen til uttaket på helikopteret, som er merket «CHA».
4. Senderen skal stå på ON.
5. Senderens ladelampe lyser grønt. Ladingen tar ca. 60minutter,
og er fullført når ladelampen slukkes.
Via USB-kabel:
1. Strømbryteren på helikopteret skal stå på OFF.
2. Koble den ene enden av USB-kabelen til helikopteret og den andre til
endatamaskin. Lampen slukker.
3. Ladingen tar ca. 60minutter, og lampen tennes når ladingen er fullført.
Bruksområde og tips
• Brukes innendørs og ikke i nærheten av vifter eller luftkondisjonering.
• Sørg for å bruke helikopteret på steder med god plass.
• Må ikke brukes nær skjøre gjenstander.
• Bør ikke brukes i sterkt lys eller solskinn. Det kan påvirke manøvreringen.
• Senderens linse må ikke tildekkes.
• Helikopteret og andre gjenstander i rommet kan skades hvis du ikke bruker
det forsiktig.
Bruk
1. Start helikopteret og senderen ved å stille begge strømbryterne på ON.
2. Helikopteret begynner å lyse, og lampen på senderen lyser rødt.
3. Plasser helikopteret på gulvet med bakenden vendt mot deg.

18
Norsk
Manøvrere opp og ned
Bruk gassreguleringen for å manøvrere opp og ned. Vær oppmerksom på at det kun
skal små justeringer til for å endre høydenivået.
Manøvrere med og mot sola
• Når helikopteret flyr jevnt i lufta,
trykkes manøvreringsspaken til venstre
for å styre mot sola.
Manøvrere fram og tilbake
• Når helikopteret flyr jevnt i lufta,
trykkes manøvreringsspaken til høyre
for å styre med sola.
• Skyv manøvreringsspaken oppover
for å kjøre framover.
• Skyv den nedover for å kjøre bakover.

19
Norsk
Vannsprut
Når du trykker på [WATER JET] på senderen,
spruter helikopteret vann i enrekkevidde av
ca. 2meter.
Fylle på vann
Kort autoflyvning
• Trykk på [DEMO], og helikopteret flyr
automatisk framover, bakover, til venstre
og til slutt til høyre.
Vannsprut
Hvis helikopteret begynner å rotere under bruk
• Hvis helikopteret roterer mot sola, må
du trykke på [R] til det kommer
i balanse.
• Hvis helikopteret roterer med sola,
må du trykke på [L] til det kommer
i balanse.
Bruk den medfølgende vannsprøyten for å fylle opp vanntanken.
Lys
• Trykk på [Light] på senderen for å slå på/av helikopterets lys.

20
Norsk
Behandling og vedlikehold
Tørk av, ved behov, med enmyk, lett fuktet klut.
Bruk aldri løsemidler eller rengjøringsmidler med slipeeffekt.
Feilsøking
Problem Årsak Løsning
Rotorbladene vil ikke bevege seg. Still strømbryteren
i posisjonen OFF.
Svakt batteri.
Still strømbryteren
på ON.
Lad batteriet.
Helikopteret stopper opp mens
det er i lufta, og faller ned.
Svakt batteri. Lad batteriet.
Helikopteret reagerer ikke på
kommandoer.
Feil frekvens. Skift frekvens.
Helikopteret mister kontrollen. Sterkt lys påvirker
helikopteret.
Skift rom til ettsom ikke har
disse ytre påvirkningene.
Avfallshåndtering
Når du skal avhende produktet, skal dette skje i henhold til gjeldene forskrifter.
Hvis du ikke vet hvor du skal gjøre dette, kan du ta kontakt med kommunen.
Spesifikasjoner
Driftstid Ca. 5–8 minutter
Ladetid Ca. 60min
Batteri til sender 6 stk. AA/LR6-batterier
Batteri helikopter 1stk. 3,7V litiumpolymerbatteri (innebygd, oppladbart)
Lengde 22cm
• Trykk på manøvreringsspaken for å
avslutte autoflyvningen.
