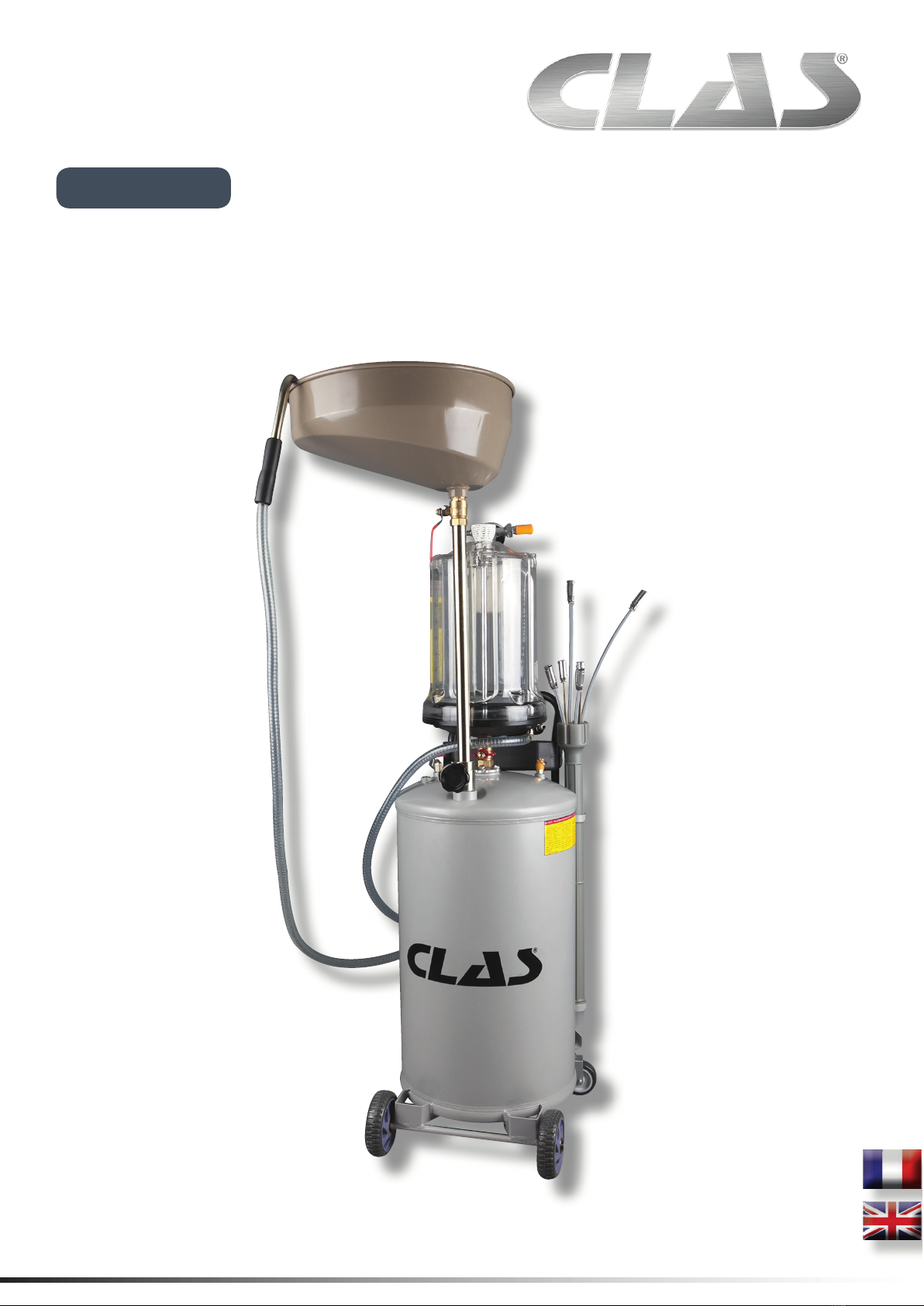

RECUPERATEUR HUILE MIXTE 70l
70l MIXED WASTE OIL DRAINER
HU 0059

SECURITE
DESCRIPTION
Remarque : Cet équipement est conçu pour être utilisé par du personnel qualié. Il doit être utilisé après avoir
entièrement compris les avertissements de sécurité et les procédures d’utilisation contenus dans ce manuel. Nous
déclinons toute responsabilité en cas d’endommagement de l’appareil, de blessure corporelle, etc. dus à un
non-respect du guide de l’utilisateur.
1. Ce produit est entièrement testé avant de quitter l’usine. Ne pas essayer de modier, de remplacer ou de
démonter l’équipement vous-même. La garantie ne couvre pas les dommages survenus dans le cadre d’une
modication non autorisée.
2. Tenir les enfants à distance. Les enfants ne sont pas autorisés dans la zone de travail. Ne pas laisser manipuler
les appareils, les outils ni les rallonges.
3. Ne pas exposer ni utiliser l’appareil à des températures élevées ou dans une zone à tensions élevées. Tenir à
l’écart des matériaux inammables.
4. Ne pas régler au hasard l’anneau de retenue de la potence de levage. Serrer les vis de l’anneau de retenue
si elles sont desserrées.
5. Fermer immédiatement la source d’air dès qu’une fuite d’air est détectée pendant l’utilisation. Effectuer une
inspection détaillée du problème et résoudre le problème.
6. An de garantir un fonctionnement correct de la machine, ne pas utiliser l’appareil à une pression supérieure
ou inférieure à la pression d’air de fonctionnement recommandée.
7. Toujours veiller à fermer le robinet d’éjection de l’huile du cylindre avant le drainage de l’huile. Autrement, ceci
pourrait entraîner l’explosion du cylindre et des blessures corporelles.
8. Assurez-vous que le moteur du véhicule soit éteint avant d’utiliser cet équipement.
9. La température d’huile suggérée doit être comprise entre 40 et 60°C. Une température supérieure peut entraîner
une explosion du cylindre et endommager la machine. Une procédure de sauvegarde est nécessaire pour éviter
tout risque de brûlure.
10. Toujours protéger votre peau et vos yeux de tout contact avec de l’huile et des solvants.
11. L’huile utilisée doit être éliminée et recyclée de manière appropriée. Veuillez contacter l’organisme local du
traitement des déchets liquides/solides pour obtenir des informations relatives au recyclage.
12. Ne pas utiliser cet équipement à d’autres ns que celles décrites dans ce manuel.
13. Nettoyer et évacuer complètement les pressions internes après utilisation.
14 . Toujours contacter votre distributeur ou votre fabricant pour le service d’entretien. Ne pas réaliser l’entretien
vous-même.
REMARQUE IMPORTANTE :
Ne pas utiliser cet équipement an d’extraire de l’huile autre que l’huile de lubrication moteur, par ex. diesel,
essence, liquide de nettoyage sans démontage, liquide de frein ou autre solvant qui contient du méthanol, de
l’acétone et des liquides inammables et corrosifs, etc.
Nous déclinons toute responsabilité en cas de conséquences découlant du non-respect de ce manuel d’utilisation !
• Dispositif de création de vide permettant de réaliser une extraction de vide à haute vitesse et d’atteindre une
capacité de pression fortement négative.
• Multifonction. Peut être appliqué avec ou sans équipement de levage ou trou dans le sol.
• L’air comprimé est utilisé comme source d’énergie pour toutes les fonctions. Il garantit la sécurité de fonctionnement,
est respectueux de l’environnement et à une faible consommation.
HU 0059
RECUPERATEUR HUILE MIXTE 70l

DONNEES TECHNIQUES
• Cylindre transparent de haute qualité, la qualité et le volume d'huile peuvent être constatés en un clin d'œil.
• L’extraction de vide simultanée du réservoir d’huile et du cylindre permet d’accélérer la vitesse de vide et
d’augmenter la quantité d’extraction d’huile.
• Divers diamètres de tubes d’extraction sont fournis en fonction des différents véhicules.
• Récupérateur d'huile : réglage de la hauteur de levage du récupérateur d'huile an de s'adapter aux différentes
hauteurs de véhicule.
• L’appareil est utilisé pour l’extraction et le stockage temporaire de l’huile mécanique et lubriante.
Strictement interdit pour l’extraction de liquide de frein, d’essence, de diesel, de liquide de nettoyage sans
démontage et autre solvant qui contient du méthanol, du cétone et les liquides inammables, corrosifs, etc.
Pression d'air (bar) 6~8
Pression d'éjection de l'huile (bar) 0,6~0,8
Consommation d'air (L/min.) 150
Vide (bar) 0~-1
Hauteur maximum (mm) 1680
Hauteur minimum (mm) 1400
Stockage du réservoir d'huile (litre) 70
Volume du cylindre (litre) 9
Volume du récupérateur d'huile (litre) 16
Température d'huile (°C) 40~60
Emballage Cylindre/boîte,
Réservoir / logement d'huile
Boîtier extérieur (mm) 270x270x575
470x400x940
Tubes d'extraction d'huile 6 pcs
Cu, 1 PCS(mm) Φ5xL700 Vitesse d'extraction :1,9 l/min
Cu, 1 PCS(mm) Φ6xL700 Vitesse d'extraction :3,2 l/min.
PVC,1 PCS(mm) Φ6xL700 Vitesse d'extraction :4,2 l/min.
PVC,1 PCS(mm) Φ8xL700 Vitesse d'extraction :6,2 l/min.
PVC,1 PCS(mm) Φ6xL900 Vitesse d'extraction :3,7 l/min.
PVC,1 PCS(mm) Φ8xL900 Vitesse d'extraction :5,2 l/min.
HU 0059
RECUPERATEUR HUILE MIXTE 70l

INSTRUCTIONS
Déballage du carton et installation
1. Déballer le carton, s'assurer que l'appareil soit en bon état et que toutes les pièces s'y trouvent.
2. Sortir l'appareil et raccorder le récupérateur d'huile et la potence de levage dans le sens "horaire".
3. Tourner la "valve d'éjection du cylindre" vers le haut et raccorder le cylindre à la base du réservoir d'huile.
4. S'assurer que le cylindre soit correctement placé, le xer à l'aide des vis hexagonales puis s'assurer qu'elles
soient bien serrées (utiliser du frein let si necessaire).
5. S'assurer que la potence de levage est perpendiculaire au sens de l'appareil.
6. Fixer la potence de levage à l'aide de l'anneau de retenue à la hauteur appropriée. Éviter tout contact entre
le récupérateur d'huile et le cylindre. (Cet appareil a été débogué avant de quitter l'usine. Ne pas modier la
position de l'anneau de retenue).
Cylindre
Réservoir
Vis hexagonale
Extraction du vide pour le cylindre
1. Vérier que la pression d'admission soit comprise entre 6~8 bar (87~116psi).
2. S'assurer que toutes les valves soient fermées.
3. Connecter la source d'air avec « l'admission d'air du générateur de vide » et allumer la valve d'air pour
l'extraction du vide.
4. Lorsque l'aiguille atteint la bordure entre le ROUGE et le VERT sur la jauge d'indication du vide, l'extraction du
vide est terminée.
5. Fermer la valve d'admission de l'air (pour maintenir une vitesse d'aspiration optimale an de maintenir une
extraction continue de l'huile, la source d'air peut être ouverte et raccordée).
Remarque :
Avant d'évacuer le vide du réservoir, fermer la "valve d'éjection d'huile du cylindre" pour observer la quantité
d'huile usée dans le cylindre.
HU 0059
RECUPERATEUR HUILE MIXTE 70l

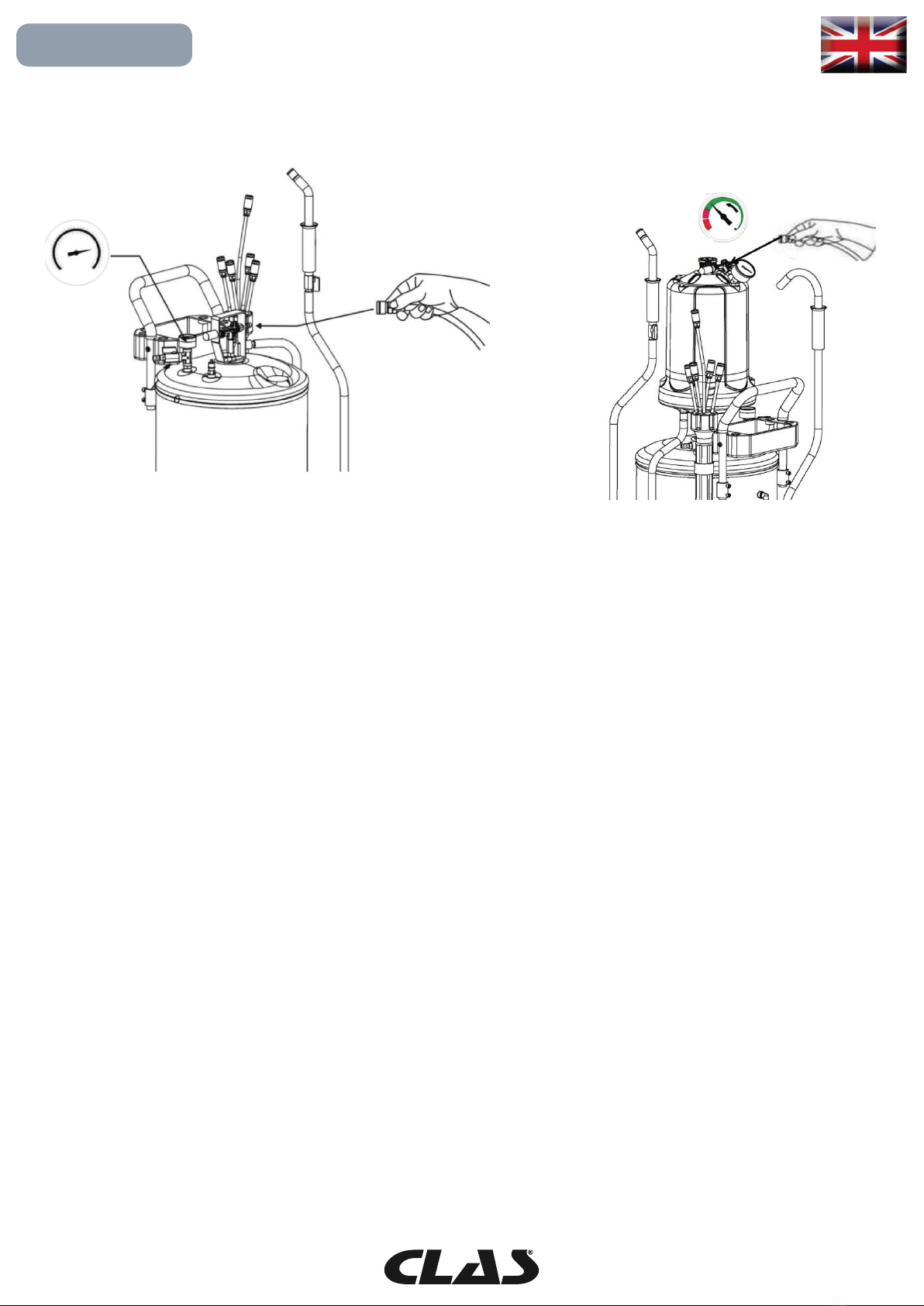

Évacuation du vide dans le cylindre et le réservoir
1. An d'accélérer le processus d'extraction d'huile, il est possible de procéder à l'évacuation du cylindre et du
réservoir en même temps.
2. Vérier que toutes les vannes à bille soient en position OFF.
3. Relier le connecteur du tuyau du compresseur à air et les "générateurs de vide" (embouchure d'admission d'air)
à l'appareil et ouvrir la "valve de purge du cylindre" (pour ouvrir, tourner la valve dans le sens vertical).
4. Ouvrir la valve de gaz et commencer à évacuer le vide de l'appareil.
5. Lorsque l'indicateur de vide atteint le point de jonction entre le rouge et le vert, le pompage à vide est terminé.
6. Lorsque l'extraction du vide est terminée, fermer l'air d'admission (s'il est nécessaire d'extraire l'huile rapidement
et en continu, l'air d'admission peut rester ouvert de sorte à conserver la meilleure capacité d'aspiration).
Remarque :
Dans des conditions de travail sans source d'air, il est conseillé d'évacuer le vide du cylindre et du réservoir d'huile
de manière à conserver la capacité de fonctionnement continu de l'appareil pendant une longue période.
HU 0059
RECUPERATEUR HUILE MIXTE 70l

Extraction d’huile
1. Vérier que toutes les vannes à bille soient en position OFF.
2. Choisir le tuyau d’extraction d’huile adapté à votre modèle de voiture et le raccorder fermement au tuyau
d’extraction d’huile.
3. Insérer le tuyau d’extraction d’huile dans le trou d’admission d’huile du moteur.
4. Brancher l'air sur le vacuomètre.
5. Allumer doucement la "mini valve du tuyau d’extraction d’huile" an de commencer l’extraction d’huile.
Remarque :
• Placer l’appareil sur une surface plane an d’éviter tout glissement pendant l’utilisation.
• Maintenir la gaine de protection noire pendant l’extraction d’huile pour éviter tout risque de brûlure.
• La température d’huile ne doit pas dépasser 60°C. Un dépassement peut entraîner de graves dommages sur les
composants ou peut entraîner une panne de la machine.
Récupérer l’huile du récupérateur d’huile
1. Lever le véhicule à la hauteur adéquate.
2. Déplacer l’appareil en dessous du moteur de la voiture et positionner le
récupérateur d’huile juste en dessous du trou de drainage du véhicule.
3. S’assurer que la "valve du tuyau d’extraction d’huile" soit sur OFF.
4. Tournez la "valve de purge du récupérateur d’huile" (tourner la valve
dans le sens anti-horaire et vertical pour l’ouvrir).
5. Ouvrir la "valve d’admission d’air" pour libérer la pression du réservoir
interne.
6. Défaire l’écrou de drainage d’huile du moteur du véhicule pour récupérer
l’huile du véhicule au réservoir d’huile.
HU 0059
RECUPERATEUR HUILE MIXTE 70l

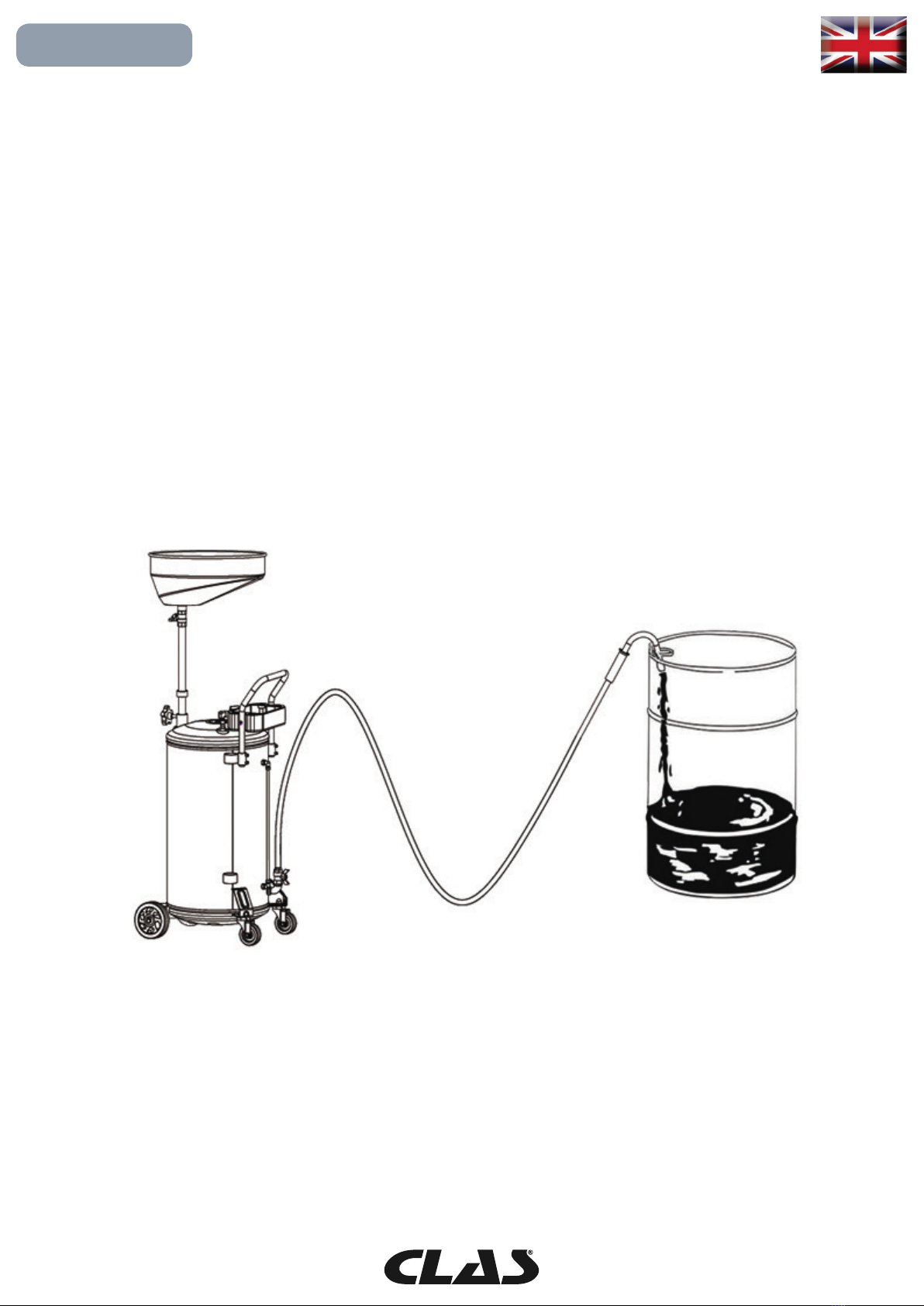

Vidange du réservoir
1. Fermer toutes les valves.
2. Insérer le crochet d'éjection dans le réservoir d'élimination externe et serrer correctement.
3. Raccorder l'air comprimé avec la "valve/admission d'air du réservoir".
4. Ouvrir doucement la "valve/admission d'air du réservoir" pour ajouter des pressions dans le réservoir. Fermer
la source d'air dès que la pression nécessaire pour le drainage d'huile est atteinte. (La valve de sécurité libère la
pression automatiquement lorsque la pression du réservoir atteint 1,0 bar/15,4 PSI. Couper ensuite immédiatement
la source d'air et baisser rapidement la pression du réservoir sous 0,8bar/11,6PSI, sinon cela pourrait provoquer
des accidents graves.)
5. Ouvrir la "valve de drainage d'huile".
6. Couper la source d'air dès que l'huile est complètement drainée, vider la pression du réservoir et fermer toutes les valves
pour terminer le processus.
HU 0059
RECUPERATEUR HUILE MIXTE 70l

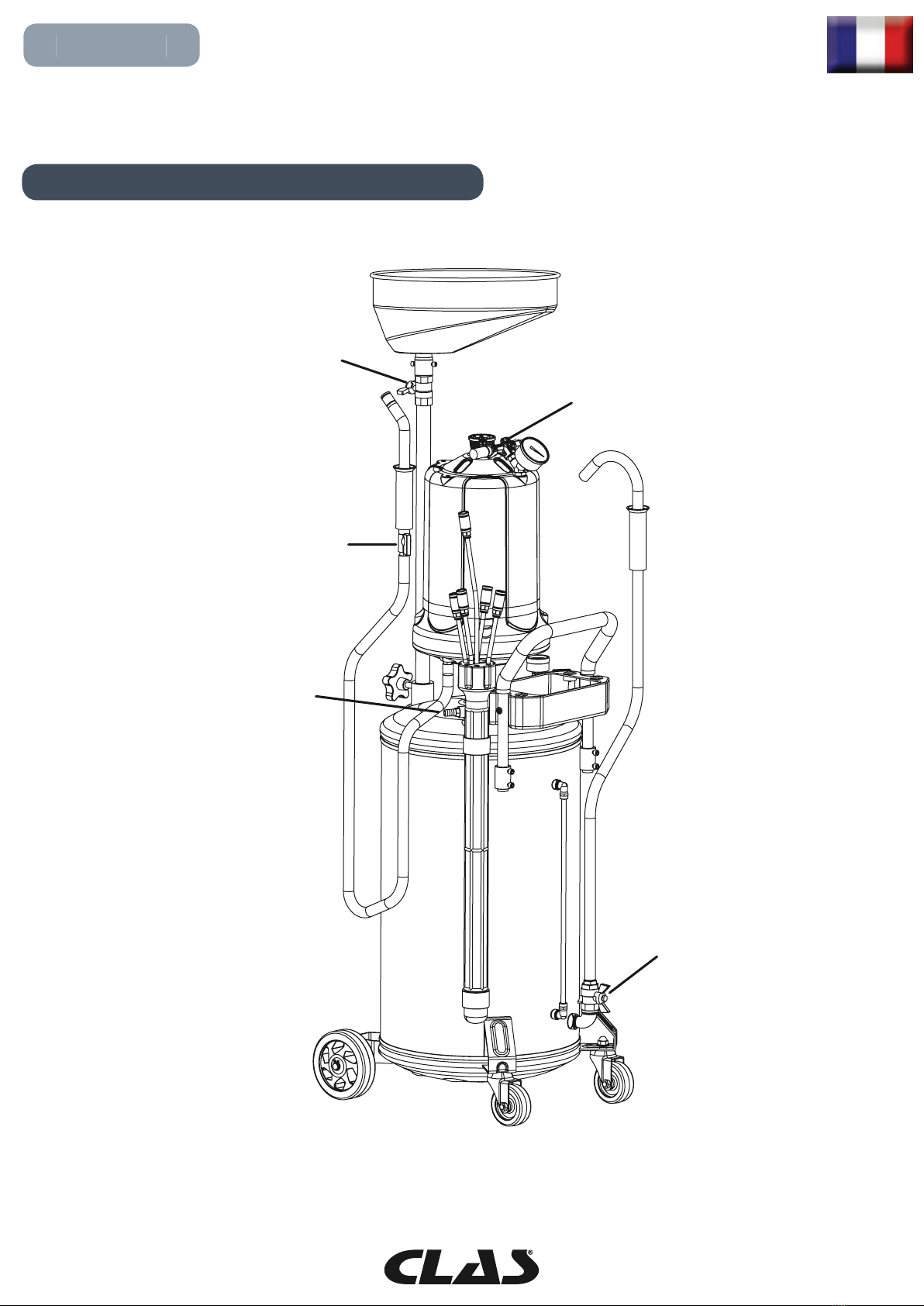

SCHEMA
Valve/générateur de vide
Valve d'éjection d'huile du
récupérateur d'huile
Mini-valve à bille du tuyau
d'extraction
Valve/embouchure d'admission
d'air du réservoir
Valve à bille du tuyau
d'éjection d'huile
HU 0059
RECUPERATEUR HUILE MIXTE 70l

Symptôme de défaillance Causes possibles du problème Mise en garde et solution
Dommage/ssures du cylindre
modulaire
Extraction d'un liquide qui contient
un liquide corrosif et un additif
d'huile. Essence, liquide de frein,
huile synthétique/semi synthétique,
etc.
Il est strictement interdit d'utiliser
l'appareil pour l'extraction d'un
liquide qui contient un liquide
corrosif et un additif d'huile.
Essence, liquide de frein, huile
synthétique/semi synthétique, etc.
Des outils ont été utilisés pour serrer
ou desserrer un cylindre pendant le
montage/démontage.
Il est strictement interdit de serrer et
de desserrer les écrous de serrage
du cylindre. Veuillez consulter le
manuel d'utilisation et la vidéo sur
le démontage et le changement du
cylindre d'huile.
Température d'huile très élevée (tem-
pérature normale : 40-60°C). Interdit pour l'extraction d'huile supérieure à 60°C.
Grave impact pendant l'utilisation et
le changement de position. Manipulez avec précaution. Évitez les coups et les heurts.
Explosion du cylindre
Valve d'éjection d'huile du cylindre
ouverte pendant le drainage de
l'huile usée du réservoir d'huile.
La pression positive à l'intérieur
du réservoir est immédiatement
propulsée dans le cylindre et
entraîne l'explosion du cylindre.
Toujours fermer la valve d'éjection
d'huile du cylindre avant d'effectuer
le drainage d'huile.
Fuite d'huile de la valve d'éjection
d'huile du cylindre
Impureté de l'air comprimé/source
d'air qui contient de l'eau et des
saletés, etc.
Filtrage de l'air comprimé avant le
raccordement à l'appareil.
L'huile du cylindre a dépassé
la ligne d'alerte STOP, et est
aspirée par le tube à vide vers le
générateur de vide.
Respectez strictement le manuel
d'utilisation et les avertissements.
L’huile usée à l'intérieur du cylindre
ne doit PAS dépasser la ligne
d'alerte.
Fuite d'huile dans l'élément de
raccord du récupérateur d'huile et
de la potence de levage Fermeture incorrecte Utilisez du ruban d'étanchéité pour
let en PTFE dans l'élément de
raccord.
Fuite d'huile détectée à l'intérieur
de la potence de levage à l'endroit
de raccordement du récupérateur
d'huile
Raccords mal scellés Remplacez la bague d'étanchéité.
HU 0059
RECUPERATEUR HUILE MIXTE 70l

STOCKAGE & ENTRETIEN
• Avant chaque utilisation, vérier soigneusement et s'assurer que toutes les vis soient serrées, vérier la présence
de fuites et veiller à ce que l'appareil fonctionne dans un environnement exempt de risque.
• Réaliser régulièrement des vérications de tous les tuyaux, valves, vis et écrous, boulons, etc.
• Vérier que toutes les bagues d'étanchéité des éléments de raccord n'ont pas d'usure.
• Placer l'appareil dans un environnement propre et sec lorsqu'il n'est pas utilisé.
• L'entretien et la maintenance doivent être réalisés régulièrement par un technicien qualié.
Impossibilité de réaliser l'extraction
de vide du cylindre
Source d'air insufsante Réglez la pression d'air à 6-9 bar
/ 87-130 Psi
La bague d'étanchéité placée entre
le cylindre et la base du cylindre
est endommagée ou s'est dépla-
cée.
Retirez le cylindre an de vérier
et de remplacer la bague
d'étanchéité.
La valve d'éjection du cylindre n'est
pas complètement fermée ou est
endommagée.
Fermez la valve, effectuez
l'évacuation du vide complète et
vériez la présence de fuite. S'il n'y
a pas de fuite, cela signie que la
valve est en bonne état. En cas de
fuite, veuillez la remplacer par une
valve neuve.
Les valves n'ont pas été
complètement fermées lors de la
réalisation de l'extraction de vide
du cylindre et du réservoir d'huile.
Assurez-vous que toutes les
valves sont fermées, sauf celle du
générateur de vide.
HU 0059
RECUPERATEUR HUILE MIXTE 70l

SAFETY
Notice: This equipment is designed to operate by qualied personnel. It should be used after fully understanding the
safety warnings and operating procedures in this manual. We are not liable for damage of machine, body injury etc
caused by violation of the user’s guide.
1. This product is fully tested before leaving the factory, please do not attempt to change, replace or dismantle the
equipment yourself. Warranty does not cover damage made to unauthorized alteration or modication made.
2. Keep children away. Children must never be allowed in the work area. Do not let them handle machines, tools or
extension cords.
3. Do not expose or operate under high temperature, high voltage area, keep away from ammable materials.
4. Please do not randomly adjust the retaining ring of lifting pole, please tighten the screws of retaining ring if they
are loose.
5. Immediately turn off air source once air leakage is found during operation, conduct a detailed inspection and
troubleshoot for problem.
6. To ensure the machine works properly, Do not exceed or below the recommended operating air pressure.
7. Always make sure to turn off oil ejection valve from cylinder before oil draining, otherwise it could lead to explosive
of cylinder and cause body injury.
8. Make sure the car engine is Turn Off before use of this equipment.
9. Oil temperature is suggested between 40~60°C. Above the stated temperature may cause in cylinder explosion
and damage to machine, safeguard procedure is needed to avoid scalding.
10. Always protect your skin and eyes from contact with oil and solvents.
11. Used oil should be properly disposed or recycled. Please contact with your local waste liquid/solid authority for
information on recycling.
12. Do not use this equipment for any other purpose.
13. Clean and fully evacuate internal pressures after used.
14. Always contact your distributor or manufacturer for maintenance service, do not handle it yourself.
IMPORTANT NOTICE:
Do not use this equipment to extract any oil other than engine lubricating oil, for e.g: diesel, gasoline, dismantle free
cleaning uid, brake uid or other solvent that contains Methanol, ketone and ammable, corrosive liquid etc.
We are not responsible or liable for any consequence that arise from breach of this operational manual!
HU 0059
70l MIXED WASTE OIL DRAINER

DESCRIPTION
TECHNICAL DATAS
• Vacuum generation device to achieve high speed vacuum extraction, strong negative pressure capability.
Multi-purpose. Can be applied with or without lifting equipment or ground pit.
• High quality transparent cylinder, oil quality and volume can be observed at a glance.
• Compressed air is used as power source for all functions, ensure operational safety, environmental friendly and low
consumption.
• Vacuum extraction for both oil tank and cylinder simultaneously, it helps to accelerate vacuum speed and increase
oil extraction quantity.
• Various diameters of extraction probes are provided to t the use of different cars.
• Oil tray: height lifting adjustment for oil tray is able to satisfy vehicles in different heights.
• The machine is applies to extraction and temporary storage of all mechanical, lubricating oil. Strictly prohibit in
extraction of brake uid, gasoline, diesel, dismantle free cleaning uid and any solvent that contains of Methanol,
ketone and ammable, corrosive liquid etc.
Cu, 1 PCS(mm) Φ5xL700 Extraction speed: 1.9L/Min.
Cu, 1 PCS(mm) Φ6xL700 Extraction speed: 3.2L/Min.
PVC,1 PCS(mm) Φ6xL700 Extraction speed: 4.2L/Min.
PVC,1 PCS(mm) Φ8xL700 Extraction speed: 6.2L/Min.
PVC,1 PCS(mm) Φ6xL900 Extraction speed: 3.7L/Min.
PVC,1 PCS(mm) Φ8xL900 Extraction speed: 5.2L/Min.
Air pressure(Bar) 6~8
Oil ejection pressure (Bar) 0,6~0,8
Air consumption (L/Min.) 150
Vacuum (bar) 0~-1
Maximum height (mm) 1680
Minimum height (mm) 1100
Oil tank storage (Liter) 70
Cylinder volume (Liter) 9
Oil tray volume (Liter) 16
Oil temperature (°C) 40~60
Packaging Cylinder/box ,oil tank/box
Outer box (mm) 270x270x575
470x400x940
Oil extraction probes 6 pcs
HU 0059
70l MIXED WASTE OIL DRAINER

INSTRUCTIONS
Unpacking the carton and Installation
• Unpack the carton, make sure the machine is in good condition and all parts are included. Please contact your
local distributor or manufacturer for any missing parts.
• Take out the machine and connect the oil tray and lifting pole in “clock-wise” direction.
• Turn the "cylinder ejection valve" upward, connect the cylinder to the oil tank base.
• Make sure the cylinder is in place, x the cylinder with hexagon screws and make sure they are rmly
tightened (use threadlocker if needed).
• Make sure the lifting pole is perpendicular to the machine direction.
• Fix the lifting pole with retaining ring to proper height, avoid contact of oil tray and cylinder against each other. (This
machine has been debugging before leaving the factory, please do not make alternation of the position retaining ring)
Cylinder
Tank
Hexagonal screw
Vacuum extraction for cylinder
1. Ensure inlet pressure is 6~8 bar(87~116psi).
2. Make sure all valves are close.
3. Connect air source with air inlet "air inlet from vacuum generator" turn on air valve for vacuum extraction.
4. While needle reaching the border between RED and GREEN on the vacuum gauge, vacuum extraction is
completed.
5. Turn off air inlet valve (To maintain a best suction speed for continual oil extraction purpose, air source can be
opened and connected).
Notice:
Before vacuuming the tank, turn off "cylinder oil ejection valve" to observe the amount of waste oil in the cylinder.
HU 0059
70l MIXED WASTE OIL DRAINER

Vacuuming for both cylinder and tank
1. In order to speed up during oil extraction, it can be simultaneously vacuumed the cylinder and the tank.
2. Make sure all ball valves are in the OFF position.
3. Link the air compressor pipe connector and "vacuum generators (air inlet mouth)" on the machine, and open the
"drain valve of cylinder" (with the vertical direction to open).
4. Open gas valve and start to vacuum the equipment.
5. When the indicator of vacuum gauge reaches the junction of red and green, the vacuum pump is completed.
6. When vacuum extraction is completed, turn off the inlet air (if there is need to extract oil continuously and
rapidly, the inlet air can stay open, so as to keep the suction to its best).
Notice:
Under a working condition without air source, its advised to vacuum the cylinder and oil tank in order to keep the
machine in a long period of continual working capability.
HU 0059
70l MIXED WASTE OIL DRAINER

INSTRUCTIONS
Oil extraction
1. Ensure that all the ball valves are in the OFF position.
2. Choose the suitable oil extraction probe for your car model and tightly connect it to the oil extraction pipe.
3. Insert the oil extraction probe into the engine oil inlet hole
4. Connect the air to the vacuum gauge.
5. Slowly turn on the "mini valve from oil extraction pipe" to begin oil extraction.
Notice:
• Place the machine in a at ground to avoid slides during operation.
• Hold the black hose protection sheath during oil extraction to avoid scald
• Oil temperature shall not exceed 60°C. It will cause serious damage to the components, in worse case, it could
lead to machine failure.
Oil collection from oil tray
1. Lift the vehicle to proper height.
2. Move the machine below the car engine, oil tray position right under
the vehicle oil drain hole.
3. Make sure "valve from oil extraction pipe" is turned OFF.
4. Turn on the "oil tray emptying valve" (Rotate in the counterclock
direction with the vertical direction to open).
5. And turn on "tank air inlet valve" to release internal tank pressure
6. Release oil drain bolt from car engine for oil collection from vehicle
to oil tank.
HU 0059
70l MIXED WASTE OIL DRAINER

Tank emptying
1. Turn off all the Valves.
2. Insert ejection hook into the external disposal tank and x well.
3. Connect the compressed air with "tank air inlet/valve"
4. Slowly turn on "tank air inlet/valve" to add pressures in the tank, turn off air source once it reached desired
pressure needed for oil draining. (Safety valve will automatically release pressure when the tank pressure reach
1.0 bar/15.4PSI, now cut off air source immediately and quickly drop the tank pressure below 0.8bar/11.6PSI,
otherwise it could lead to serious incident).
5. Turn on "oil drain valve".
6. Cut off air source once oil completely drained, empty tank pressure and close all valve for completion.
HU 0059
70l MIXED WASTE OIL DRAINER

FIGURE
Vacuum generator/valve
Oil ejection valve of
oil tray
Mini ball valve of
extraction hose
Tank air inlet mouth/valve
Ball valve of oil
ejection hose
HU 0059
70l MIXED WASTE OIL DRAINER

Symptom of failure possible causes of problem precaution and solution
Damage/cracks of modular
cylinder
Been extracting uid that contains
corrosive liquid and oil additive.
gasoline, brake uid, synthetic/half
synthetic oil etc.
Extracting of uid that containing
corrosive liquid and oil additive.
gasoline, brake uid oil, synthetic/
half synthetic oil etc is strictly
prohibited to use for the machine.
Tools were used to tighten or loosen
cylinder during mount/demounting.
Tighten or loosen cylinder
locking nuts with other tools is
strictly prohibited, please see the
operation manual and video
for the demount and change oil
cylinder.
Over high oil temperature (normal
40-60°C) Prohibit for oil extraction higher than 60°C
Serious impact was made during
operating and relocating Handle with care, avoid hit and knock
Cylinder explosion
Cylinder oil ejection valve was
opened while draining waste oil
from oil tank, positive pressure
inside the tank instantly pushes in
the cylinder which leads to cylinder
explosion
Always turn Off cylinder oil ejection
valve before oil draining
Oil leakage from cylinder oil
ejection valve
Impurity of compressed air/air
source, which contains water and
stains etc.
Filtered compress air before
connect to machine
Oil from cylinder has exceed the
STOP warning line, oil being
sucked through the vacuum tube
back to the vacuum generator.
Strictly follow the operational
manual and warning notice, waste
oil inside cylinder is NOT allow to
exceed the warning line.
Oil leakage in the connecting part
of oil tray and lifting pole poorly sealed Wrap PTFE thread seal tape in the
connecting part.
Oil leakage found inside the lifting
pole connector where connects to
oil tray Connecters were poorly sealed. Replace of sealing ring.
HU 0059
70l MIXED WASTE OIL DRAINER

STORAGE & MAINTENANCE
• Before each use, please carefully check and make sure all screws are tighten, carry out leakage detection and
ensure the machine is operated in a risk free environment.
• Carry out regular checks on all hose, valves, screw and nuts, bolts etc.
• Check to make sure all the sealing rings from the connection parts are without wear and tear.
• Place the machine in a clean and dry environment once it is not in use.
• Service and maintenance should be performed regularly by a qualied technician.
Unable to carryout vacuum
extraction of cylinder
Insufcient of air source Adjust air pressure to 6-9Bar/87-
130Psi
Sealing ring placed between
cylinder and cylinder base is
damaged or shifted.
Remove cylinder to inspect and
replace sealing ring
Cylinder oil ejection valve is not
completely turn Off, or ejection
valve is damaged.
Turn the valve OFF, fully vacuum
the tank and check for leakage, if
there’s no leakage means the valve
is ne, if leakage is found then
please replace a new valve.
Valves were not completely turned
OFF while vacuum extraction is
carry out to cylinder and oil tank
Make sure all the valves are Off
except the one from vacuum
generator
HU 0059
70l MIXED WASTE OIL DRAINER

Si vous avez besoin de composants ou de pièces, contactez le revendeur
En cas de problème veuillez contacter le technicien de votre distributeur agréé
If you need components or parts, please contact the reseller.
In case of problems, please contact your authorized technician.
CLAS Equipements
ZA de la CROUZA
73800 CHIGNIN
FRANCE
Tél. [phone]
Fax. [phone]
RECUPERATEUR HUILE MIXTE 70l
70l MIXED WASTE OIL DRAINER
HU 0059
