CLAS OM 3493 User manual

clas.com
COFFRET ADAPTATEUR +
VERIN MECANO-HYDRAULIQUE 16T
ADAPTER SET +
MECHANICAL-HYDRAULIC CYLINDER 16T
OM 3493

OM 3493 COFFRET ADAPTATEUR +
VERIN MECANO-HYDRAULIQUE 16T
Avant de retourner ce produit pour quelque raison qu’il soit (problème d’installation, consignes
d’utilisation, panne, problème de fabrication...), merci de nous contacter.
Contact :
Vous pouvez nous joindre par mail à sa[email protected]om ou bien au 04 79 72 92 80 ou encore vous
rendre directement sur notre site clas.com
Si vous avez changé d’avis concernant votre achat, veuillez retourner ce produit avant d’essayer
de l’installer.
Before returning this product for any reason (installation problem, instructions for use,
breakdown, manufacturing problem...), please contact us.
Contact :
You can reach us by mail [e-mail] or by phone [phone] or go directly to our
website clas.com
If you have changed your mind regarding your purchase, please return this product before you
attempt to install it.
ATTENTION
WARNING

OM 3493 COFFRET ADAPTATEUR +
VERIN MECANO-HYDRAULIQUE 16T
Composants
270026020 +
270026002 +
270026003
VIS HYDROMÉCANIQUE 16T, CORPS EXTERNE 1-1/2” CH41, VIS DE
MANŒUVRE
CH 19 mm
270026011 RALLONGE D.28 L=16 AVEC POINTE
270026012 RALLONGE D.28 L=24 AVEC POINTE
270026013 RALLONGE D.28 L=36 AVEC POINTE
270026014 RALLONGE D.28 L=24 POINTE PAIRE
270026025 FICHE
270026021 ADAPTATEUR AVEC BOUT CONIQUE
270026025
270026013
270026020
270026012
270026014
270026021
270026011
270026003
270026002

OM 3493 COFFRET ADAPTATEUR +
VERIN MECANO-HYDRAULIQUE 16T
INTRODUCTION
Il est obligatoire de lire ce manuel d’instructions
avant de commencer toute action.
Le bon fonctionnement et la pleine conformité
des performances de ce produit ne sont garantis
que si toutes les instructions fournies dans ce
manuel sont scrupuleusement respectées.
Nous garantissons que ce produit est conforme
aux spécifications techniques décrites dans ce
manuel.
Le fabricant ne peut être tenu pour responsable
de toute utilisation inappropriée autre que celle
décrite dans le présent manuel.
Utiliser des gants, des chaussures, un casque
de protection et des lunettes de protection.
Mauvaise utilisation :
• Ce produit ne doit être utilisé que de la
manière décrite dans cette documentation ;
toute autre utilisation est considérée comme
non conforme.
• Le fabricant décline toute responsabilité
pour tout dommage causé par une utilisation
incorrecte ou déraisonnable de l’équipement.
• En outre, une utilisation incorrecte annule
également la garantie.
Prenez soin de vos outils :
• Veillez à stocker vos outils dans un état propre.
• Placez les outils dans leur emballage d’origine.
MISE EN GARDE - sert à indiquer des procédures d’entraînement ou d’entretien correctes qui
visent à empêcher l’endommagement de l’appareil ou de l’environnement:
• Vérifier toujours l’intégrité de la vis hydromécanique;
• Garder l’équipement hydraulique à l’écart de flammes, sources de chaleur et étincelles;
• Ne pas utiliser la vis hydromécanique au-delà des températures indiquées dans le tableau A;
• En cas de remplissage à ras bord ou remplacement de la graisse, utiliser toujours un fluide
hydraulique compatible avec les garnitures assemblées dans le cylindre, voir températures
d’utilisation et viscosité tableau A;
AVERTISSEMENT - indique un danger potentiel qui exige la mise en pratique des procédures
correctes pour éviter tout risque de blessure :

OM 3493 COFFRET ADAPTATEUR +
VERIN MECANO-HYDRAULIQUE 16T
• Porter toujours des équipements de protection individuelle (gants contre les risques mécaniques
et lunettes avec protection latérale) pendant le fonctionnement, la manutention et l’entretien de
l’équipement;
• Ne pas utiliser de visseuses électriques ou pneumatiques pour visser le pousseur qui se trouve
sur la poignée ou s’aider avec des rallonges pour augmenter le couple;
• Ne pas utiliser la vis hydromécanique comme épaisseur ou coin;
•Avant de l’utiliser, placer toujours la vis hydromécanique sur des outils ayant des filetages intègres
et une longueur d’au moins 40 mm;
• Distribuer uniformément la charge sur toute la surface de la tête de la tige (piston) pour éviter
des désaxements ou des situations qui pourraient créer des glissements des parties soumises à
une contrainte;
• Remplacer immédiatement les pièces usées ou endommagées par des pièces Clas authentiques.
DANGER - est utilisée lorsqu’une action ou un acte de négligence risque de causer des blessures
graves, voire mortelles :
• Pour éviter tout risque de blessure personnelle, maintenir les mains et les pieds à l’écart de la vis
hydromécanique et des composants soumis à une contrainte;
• La sortie soudaine du fluide interne pourrait déchirer la peau et provoquer des blessures graves;
dans ce cas contacter immédiatement un médecin.
• Vérifier toujours les équipements de protection individuelle prévus.
DOMAINES D’APPLICATION
CARACTÉRISTIQUES TECHNIQUES
Les caractéristiques mécaniques, la forme et le dimensionnement des vis hydromécaniques
projetées par Clas limitent leur utilisation à l’industrie automobile, par exemple :
• Démontage de moyeux;
• Assemblage des paliers;
• Déblocage coaxial des composants mécaniques trop serrés;
• Extraction et/ou introduction de silent block.
TABLEAU A
Force 156.960 N
Course 20 mm
Dimensions Ø38 x 225
Longueur totale 345
Couple de serrage/
Pression Max.
38 Nm / 2.600 Bars
Poids 1,7 Kg
Températures
d’utilisation
-10°C ÷ 65°C
Viscosité de l’huile
base à 40°C ASTM
D 445
ISO VG 150

OM 3493 COFFRET ADAPTATEUR +
VERIN MECANO-HYDRAULIQUE 16T
FONCTIONNEMENT
• Placer la vis hydromécanique sur une surface stable et solide, perpendiculaire au sens de poussée
du piston et, si elle est vissée sur un équipement, vérifier si le filetage est intègre et s’il a une
longueur minimum de 40 mm.
• Lubrifier la vis avec de la graisse ou de l’huile de graissage; faire avancer le piston vissant dans
le sens des aiguilles d’une montre le pousseur à vis qui se trouve sur la poignée. Utiliser une clé
normale CH.19. Garder fixe la partie terminale hexagonale avec une clé de CH.41; ne pas utiliser
de visseuses électriques, pneumatiques ou d’autres systèmes servo-assistés pour augmenter le
couple sur le pousseur, afin de NE PAS dépasser le couple minimum de 38 Nm.
Le piston atteint sa course totale après 20 mm.
La vis ne peut pas être vissée au-delà de cette course.
• Pour le retour du pousseur dévisser jusqu’à sa position de démarrage, tandis que le recul du
piston se fait de façon manuelle en le poussant jusqu’à son recul complet.
• Enlever la vis hydromécanique de sa position seulement après avoir vérifié que chaque composant
n’est pas sollicité par la poussée.
ENTRETIEN
La vis hydromécanique ne demande aucun entretien particulier, toutefois considérer certains
aspects pour prolonger sa vie :
• En cas de remplacement ou remplissage à ras bord, utiliser toujours de la graisse hydraulique
conforme aux caractéristiques indiquées dans le tableau A;
• Pour prolonger la vie de la vis hydromécanique, en cas d’inutilisation, la garder toujours dans des
endroits secs et non poussiéreux;
• Stocker la vis hydromécanique avec la tige complètement en arrière pour éviter tout dommage
mécanique ou bien l’attaque d’agents chimiques externes qui pourraient en compromettre le
glissement et l’étanchéité;
• Vérifier toujours avant et après chaque emploi la présence de fuites considérables de graisse.
• En cas de remplacement de bagues d’étanchéité internes, la vis hydromécanique doit être
réparée par des techniciens qualifiés et avec de l’expérience.

OM 3493 COFFRET ADAPTATEUR +
VERIN MECANO-HYDRAULIQUE 16T
ESSAI POUSSEE VIS HYDROMECANIQUE 16 TONNES
Couple de serrage (Nm) Tonnes
14 5
16 6,9
18 7,9
20 8,8
22 10
24 10,7
26 11,3
28 12,6
30 13,8
32 15,1
34 15,4
36 15,7
38 16,06 LIMITE DE SÉCURITÉ
RAPPORT COUPLE/POUSSEE VIS HYDROMECANIQUE 16 TONNES
POUSSÉE
(TONNES)
COUPLE DE SERRAGE (Nm)
LIMITE DE
SÉCURITÉ
LA MARCHE

OM 3493 ADAPTER SET +
MECHANICAL-HYDRAULIC CYLINDER 16T

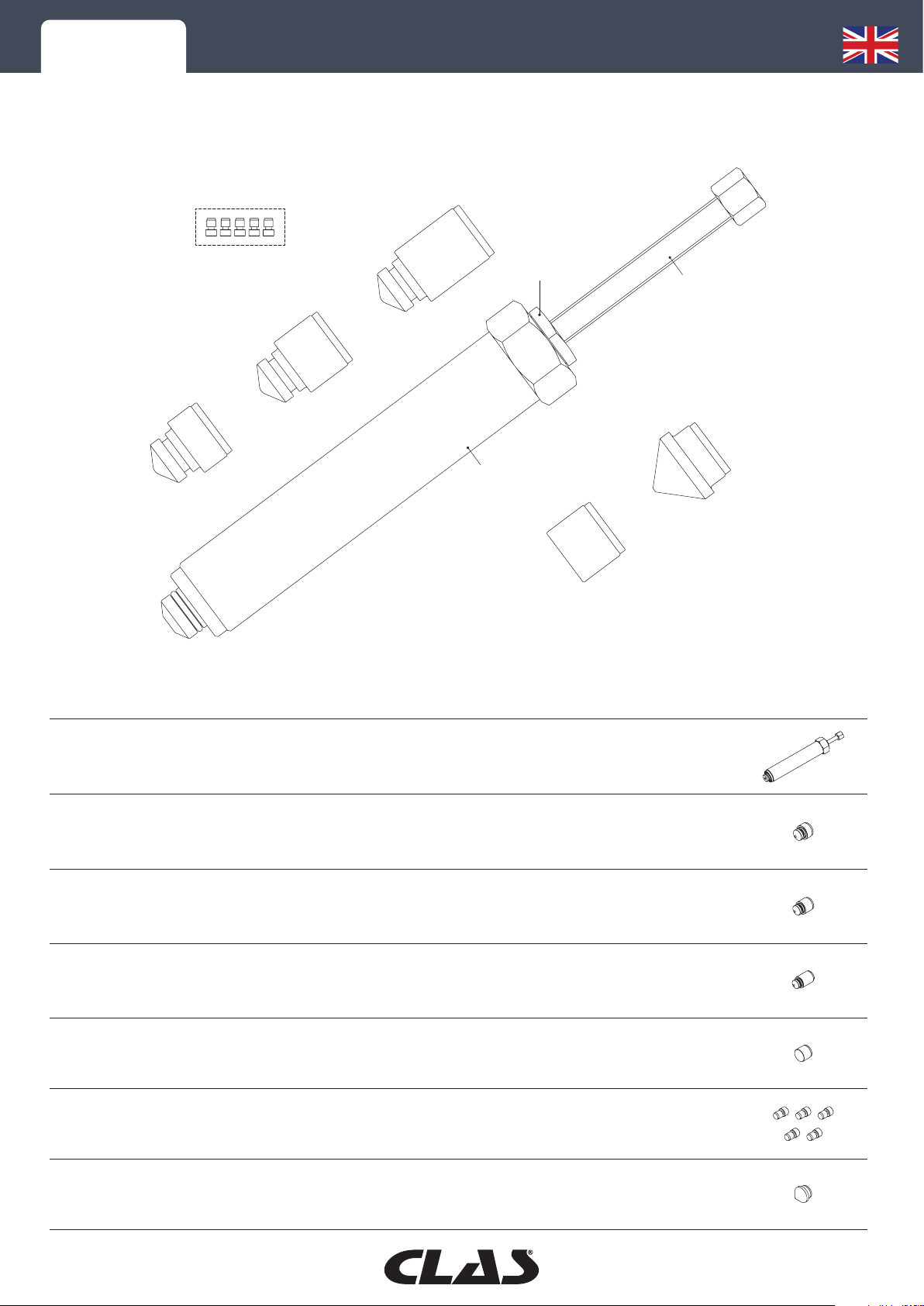

Components
270026020 +
270026002 +
270026003
MECHADRAULIC SCREW 16T, OUTER BODY 1-1/2” CH41, OPERATING SCREW
CH 19 mm
270026011 EXTENSION D.28 L=16 WITH TIP
270026012 EXTENSION D.28 L=24 WITH TIP
270026013 EXTENSION D.28 L=36 WITH TIP
270026014 EXTENSION D.28 L=24 EVEN TIP
270026025 PIN FOR SCREW
270026021 ADAPTOR WITH CONICAL TIP
270026025
270026013
270026020
270026012
270026014
270026021
270026011
270026003
270026002

OM 3493 ADAPTER SET +
MECHANICAL-HYDRAULIC CYLINDER 16T
INTRODUCTION
It is compulsory to read this instruction manual
before starting any kind of action.
The proper operation and full compliance of
this product's performance is guaranteed only
if all the instructions provided in this manual
are closely adhered to.
We guarantee that this product complies with
the technical specifications described in this
manual.
The manufacturer shall not be held responsible
for any improper uses other than those
described herein.
Use protective work gloves, protective footwear,
hard hat and safety goggles.
Misuse:
• This product should only be used as
described in this documentation; any other use
is considered improper.
• The manufacturer accepts no responsibility
for any damage caused by the incorrect or
unreasonable use of the equipment.
• Moreover, misuse shall also void the warranty.
Take care of your tools:
• Be sure to store your tools in a clean state.
• Place the tools inside their original package.
CAUTION - is used to indicate correct operating or maintenance procedures to prevent damages
to the equipment or the surrounding environment:
• Always check the integrity of the mechadraulic screw;
• Keep the hydraulic equipment away from flames, heat and sparks;
• Do not use the mechadraulic screw outside the temperature range indicated in table A;
• In case of topping up or replacement of oil, use hydraulic fluid compatible with the gaskets
assembled on the cylinder, see use temperatures and viscosity table A;
WARNING - indicates a potential danger that requires correct procedures or practices to avoid
personal injury:

OM 3493 ADAPTER SET +
MECHANICAL-HYDRAULIC CYLINDER 16T
APPLICATION FIELD
TECHNICAL SPECIFICATIONS
The mechanical characteristics, shape and dimensioning of Clas mechadraulic screws make their
use limited to car industry, such as:
• Disassembly of hubs;
• Assembly of bearings;
• Coaxial release of very tight mechanical components;
• Removal and/or insertion of silent blocks.
TABLEAU A
Force 156.960 N
Course 20 mm
Dimensions Ø38 x 225
Longueur totale 345
Couple de serrage/
Pression Max.
38 Nm / 2.600 Bars
Poids 1,7 Kg
Températures
d’utilisation
-10°C ÷ 65°C
Viscosité de l’huile
base à 40°C ASTM
D 445
ISO VG 150
• Always wear personal protective devices when operating, handling and maintaining the equipment
(protective gloves against mechanical risks and goggles with lateral protection);
• Do not use pneumatic or electric screwers to screw the pusher (CH. 19) that is on the handle or
use extensions to increase the torque;
• Do not use the mechadraulic screw as thickness element or wedge;
• Mechadraulic screws should always be placed on tools with intact threads and a length of at
least 40 mm;
• Distribute the load evenly across the entire saddle surface (piston) in order to avoid misalignments
or situations which could lead to slipping of the parts under strain;
• Immediately replace worn or damaged parts by genuine Clas parts.
DANGER - is used when your action or lack of action may cause serious injury or even death:
• To avoid personal injury keep hands and feet away from the mechadraulic screw and components
under strain;
• Any sudden leaking of the internal fluid could lacerate your skin and cause serious injury. In that
case, contact a doctor immediately.
• Always wear the personal protective devices indicated.

OM 3493 ADAPTER SET +
MECHANICAL-HYDRAULIC CYLINDER 16T
OPERATION
• The mechadraulic screw should be placed so as to have a stable and firm base, perpendicular
to the direction of the piston thrust and if it is screwed into a tool, make sure threading is intact
and has a minimum length of 40 mm.
• Lubricate the screw with grease or lubricating oil. Move forward the piston screwing clockwise
the screw pusher, which is on the handle.
Use a normal CH. 19 wrench and keep fix the hexagonal end part with a CH.41 wrench.
Do not use electrical or pneumatic screwers or other power-assisted systems to increase the
torque on the pusher, in order NOT to exceed the max torque of
38 Nm.
Piston maximum stroke is 20 mm.
The screw cannot be screwed beyond this travel.
• For piston return, unscrew the pusher until it reaches home; piston set-back is done manually
by pushing it in all the way.
• Remove the mechadraulic screw from its position only after verifying that each component is
no longer stressed by its thrust.
MAINTENANCE
Mechadraulic screws do not require any particular maintenance; however, users should consider
the following aspects to increase their service life:
• In case of replacement or topping up, always use hydraulic grease compliant with the
characteristics indicated in table A;
• The mechadraulic screws should be kept in dry and non-dusty places to increase their service
life in case they are not used;
• Store mechadraulic screws with the stem completely set back to avoid mechanical damage or
external chemical agent attacks which might compromise their smoothness and seal;
• Before and after each use, always check for any grease leaking.
• If internal rings are replaced, the mechadraulic screw should be repaired only by qualified and
experienced personnel.

OM 3493 ADAPTER SET +
MECHANICAL-HYDRAULIC CYLINDER 16T
16 TON MECHADRAULIC SCREW THRUST TEST
Driving torque (Nm) Ton
14 5
16 6,9
18 7,9
20 8,8
22 10
24 10,7
26 11,3
28 12,6
30 13,8
32 15,1
34 15,4
36 15,7
38 16,06 SAFETY LIMIT
16 TON MECHADRAULIC SCREW TORQUE/THRUST RELATIONSHIP
THRUST (TON)
DRIVING TORQUE (Nm)
SAFETY LIMIT
TREND

Si vous avez besoin de composants ou de pièces, contactez le revendeur
En cas de problème veuillez contacter le technicien de votre distributeur agréé
If you need components or parts, please contact the reseller.
In case of problems, please contact your authorized technician.
CLAS Equipements
ZA de la CROUZA
73800 CHIGNIN
FRANCE
Tél. [phone]
Fax. [phone]
COFFRET ADAPTATEUR + VERIN MECANO-HYDRAULIQUE 16T
ADAPTER SET + MECHANICAL-HYDRAULIC CYLINDER 16T
OM 3493
