Corghi 2030 HP User manual

Cod. 4-121371A - 11/2017
Italiano Manuale d’uso 2
English Operator’s manual 61
Français Manuel d’utilisation 120
Tel. ++39 0522 639.111 - Fax ++39 0522 639.150
www.corghi.com - [email protected]
2030 HP

Manuale d’uso 2030 HP 3
LINGUA ORIGINALE
Materiali coperti da diritti d'autore. Tutti i diritti sono riservati.
Le informazioni contenute possono essere sottoposte a modica senza preavviso.
Grazie per aver scelto il nostro smonta gomme
CORGHI
Gentile cliente
Grazie per aver acquistato uno smontagomme CORGHI.
Questo smontagomme è stato realizzato per offrire un servizio sicuro e afdabile negli
anni, purché venga utilizzato e conservato secondo le istruzioni fornite nel presente
manuale.
Tutti coloro che utilizzeranno e/o eseguiranno la manutenzione dello smontagomme
devono leggere, comprendere e osservare tutte le avvertenze e le istruzioni fornite nel
presente manuale oltre ad essere adeguatamente addestrati.
Il presente Manuale di istruzioni deve essere considerato parte integrante dello smon-
tagomme e accluso allo stesso. Tuttavia, nulla di quanto è contenuto nel presente ma-
nuale e nessun dispositivo installato sullo smontagomme sostituisce un'adeguata for-
mazione, un funzionamento corretto, un'attenta valutazione e delle procedure di lavoro
in sicurezza.
Assicurarsi che lo smontagomme sia sempre in condizioni ottimali di esercizio.
Nel caso in cui si osservino eventuali malfunzionamenti o probabili situazioni di perico-
lo, arrestare immediatamente lo smontagomme e porre rimedio a tali condizioni prima
di proseguire.
Per qualsiasi domanda relativa al corretto utilizzo o alla manutenzione dello smonta-
gomme, contattare il rivenditore ufciale CORGHI di riferimento.
Cordialmente,
CORGHI
INFORMAZIONI SULL'UTENTE
Nome Utente__________________________________________________________
Indirizzo Utente________________________________________________________
Numero del modello____________________________________________________
Numero di serie________________________________________________________
Data di acquisto_______________________________________________________
Data di installazione____________________________________________________
Responsabile assistenza e ricambi_________________________________________
Numero di telefono_____________________________________________________
Responsabile commerciale_______________________________________________
Numero di telefono_____________________________________________________

4 Manuale d’uso 2030 HP
VERIFICA DELLA FORMAZIONE
Misure di sicurezza Qualicato Respinto
Adesivi di avvertenza e precauzione □□
Zone ad alto rischio e altri potenziali pericoli □□
Procedure operative di sicurezza □□
Manutenzione e controlli delle prestazioni
Ispezione montaggio testina □□
Regolazione e lubricazione □□
Bloccaggio
Cerchi in acciaio / lega □□
Cerchi con canale rovescio □□
Bloccaggio Interno/Esterno con griffe in acciaio □□
Stallonatura
Ruote standard □□
Ruote ribassate □□
Smontaggio
Ruote standard con protezione in plastica per torretta e leva □□
Corretto posizionamento torretta per evitare danneggiamenti □□
Lubricazione del tallone in fase
di rimozione di pneumatici ribassati □□
Cerchi con canale rovescio □□
Montaggio
Ruote standard □□
Montaggio di pneumatici ribassati rigidi □□
Ruote con canale rovesciato □□
Lubricazione del tallone per un corretto montaggio □□
Gonaggio
Misure di sicurezza □□
Lubricazione e rimozione dell'inserto valvola □□
Gonaggio tubeless □□
Soggetti e date della formazione

Manuale d’uso 2030 HP 5
SOMMARIO
1. MESSA IN FUNZIONE ........................................................... 7
1.1 INTRODUZIONE ..................................................................................7
1.1.A. SCOPO DEL MANUALE .........................................................................7
1.2 PER LA VOSTRA SICUREZZA............................................................7
1.2.a. AVVERTENZE E ISTRUZIONI GENERALI.............................................8

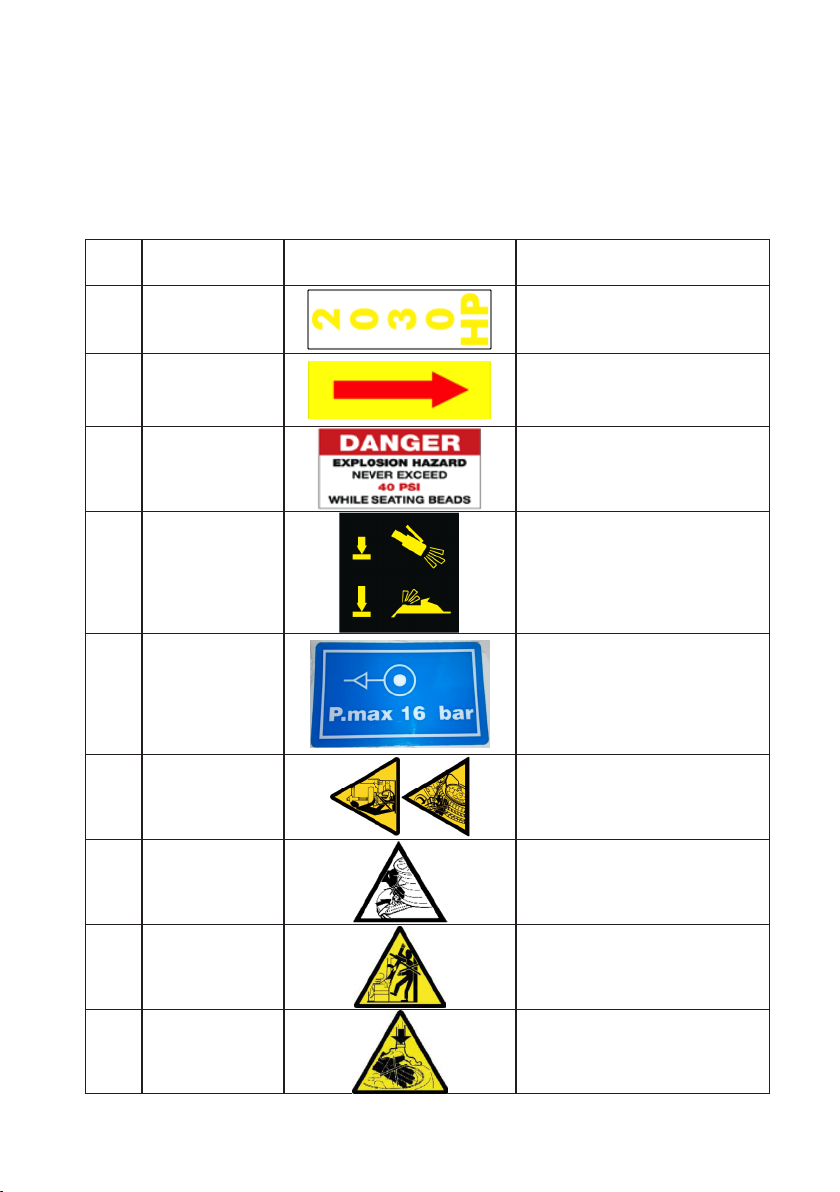

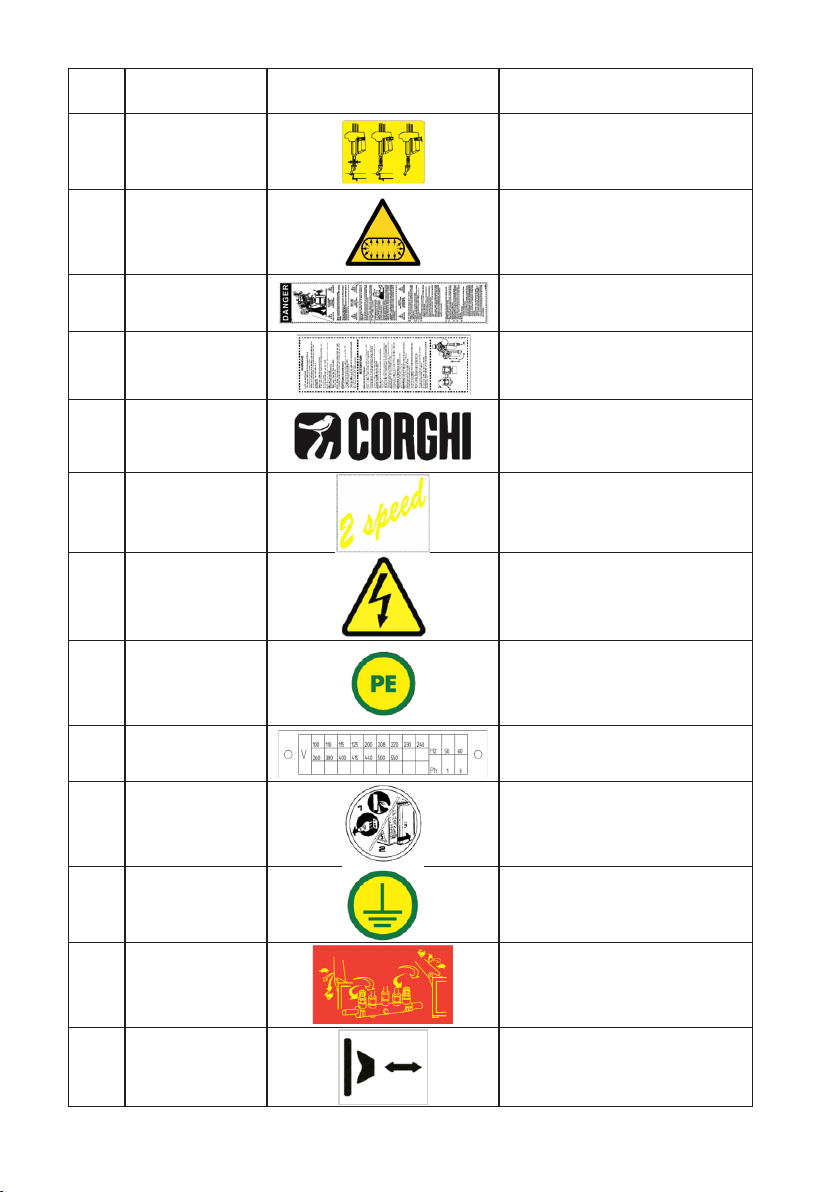

1.2.b. POSIZIONAMENTO ADESIVI...............................................................11

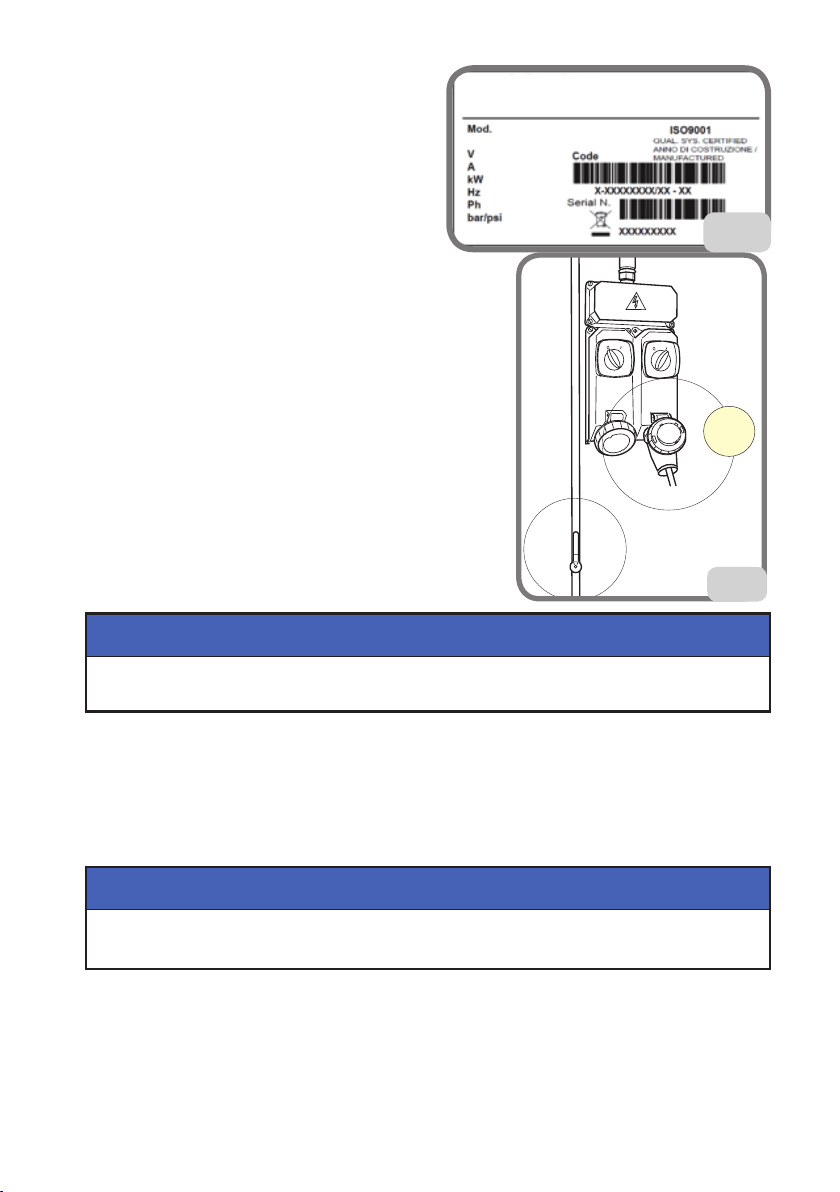

1.2.c. Allacciamento Elettrico E Pneumatico....................................................15

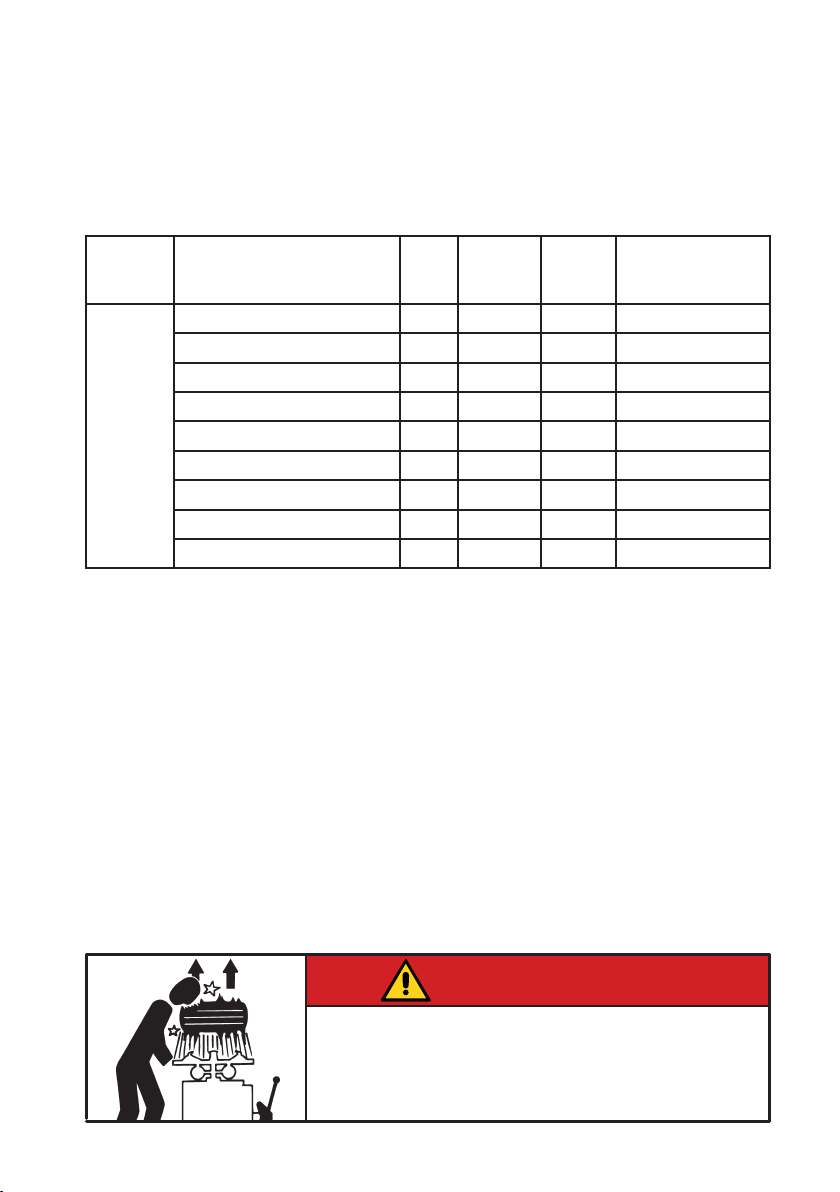

1.2.d. Dati Tecnici.............................................................................................16
1.2.e. Pressioni Dell’aria ................................................................................. 17
1.3. CONSIDERAZIONI CERCHIO/PNEUMATICO .................................18
1.4. USO PREVISTO DELLA MACCHINA ............................................... 18
1.5. FORMAZIONE DEL PERSONALE....................................................18
1.6. CONTROLLI PRELIMINARI..............................................................19
1.7. DURANTE L'UTILIZZO .....................................................................19

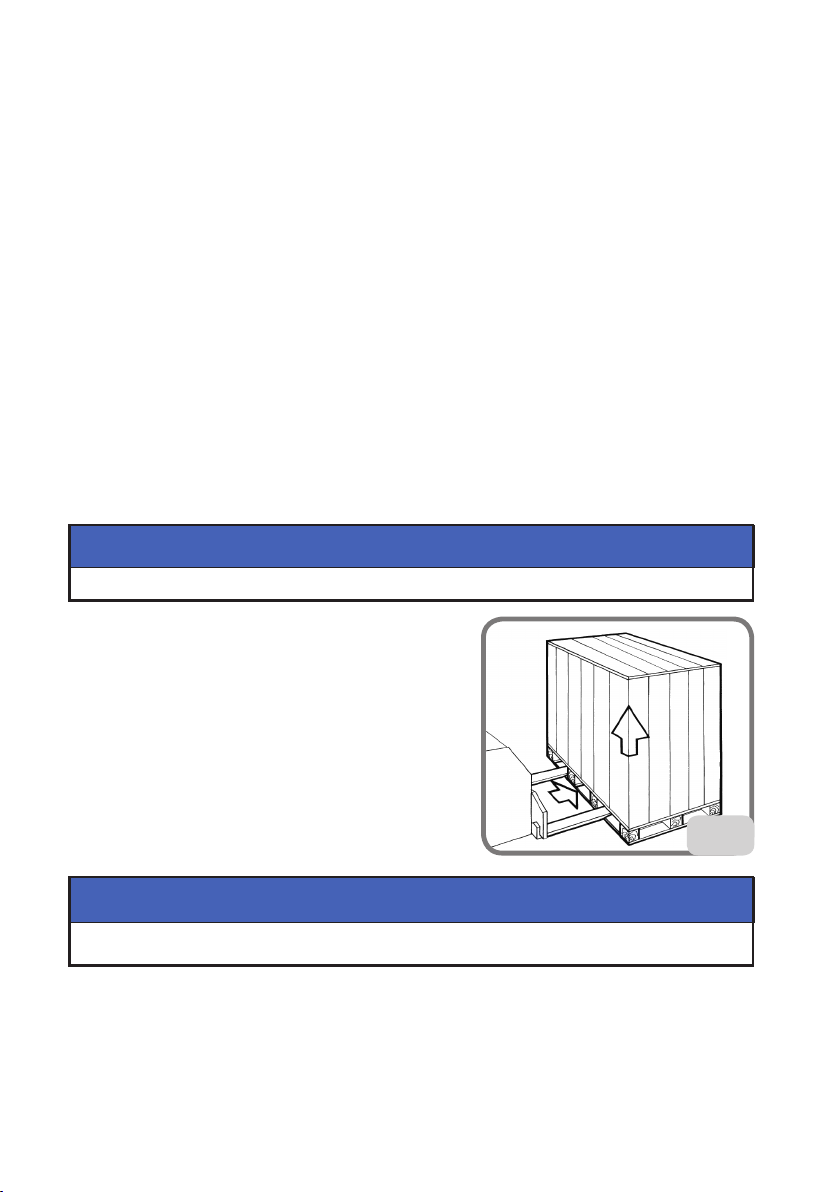

2. TRASPORTO, STOCCAGGIO E MOVIMENTAZIONE........ 19
3. DISIMBALLO/MONTAGGIO................................................. 20
4. SOLLEVAMENTO/MOVIMENTAZIONE............................... 23
4.1 SPAZIO D'INSTALLAZIONE ..............................................................23
5. DESCRIZIONE DI 2030 HP ................................................. 24
5.1 POSIZIONE DELL’OPERATORE....................................................... 25
5.2 DIMENSIONI D’INGOMBRO (MM) ....................................................25
5.3 COMPONENTI DELL'ATTREZZATURA ............................................26
7. PROCEDURE DI BASE - UTILIZZO .................................... 28
7.1. CONTROLLI PRELIMINARI..............................................................29
7.2. COME STABILIRE DA QUALE LATO DELLA RUOTA SMONTARE LO
PNEUMATICO .........................................................................................29
7.3. STALLONATURA...............................................................................30
7.4 BLOCCAGGIO RUOTA......................................................................32
7.5. SMONTAGGIO RUOTA.....................................................................34
7.6. MONTAGGIO RUOTA ....................................................................... 36
7.7. GONFIAGGIO RUOTE......................................................................37
8. RISOLUZIONE DEI PROBLEMI........................................... 42
9. MANUTENZIONE................................................................. 45
10. INFORMAZIONI SULLA DEMOLIZIONE ........................... 47
11. INFORMAZIONI AMBIENTALI............................................ 47
12. INDICAZIONI E AVVERTENZE SULL’OLIO....................... 48

6 Manuale d’uso 2030 HP
13. MEZZI ANTI INCENDIO DA UTILIZZARE.......................... 49
14. GLOSSARIO ...................................................................... 49
15. SCHEMA ELETTRICO GENERALE .................................. 53
16. SCHEMA IMPIANTO PNEUMATICO ................................ 57

Manuale d’uso 2030 HP 7
1. MESSA IN FUNZIONE
1.1 INTRODUZIONE
1.1.a. SCOPO DEL MANUALE
Lo scopo del presente manuale è quello di fornire le istruzioni necessarie per un funziona-
mento, un utilizzo e una manutenzione ottimali della macchina. Qualora la macchina fosse
rivenduta, consegnare questo manuale al nuovo proprietario. Inoltre, chiedere al nuovo
proprietario di compilare e inviare a CORGHI il modulo di trasferimento di proprietà allegato
alla pagina precedente del manuale, in modo che CORGHI sia in grado di fornire al cliente
tutte le informazioni necessarie sulla sicurezza. In alternativa, il nuovo proprietario può inviare
un messaggio di posta elettronica a [email protected].
Il manuale presuppone che i tecnici possiedano una piena comprensione relativa all'iden-
ticazione e alla manutenzione di cerchi e pneumatici. Essi devono anche possedere una
conoscenza approfondita del funzionamento e delle caratteristiche di sicurezza di tutti i relativi
utensili (quali la cremagliera, il ponte o il cric) che si utilizzano, oltre che degli utensili manuali
o elettrici necessari per eseguire il lavoro in sicurezza.
La prima sezione fornisce le informazioni di base per impiegare in condizioni di sicurezza la
famiglia dismontagomme 2030 HP.Le sezioniche seguonocontengono informazionidettagliate
sull'attrezzatura, le procedure e la manutenzione. Il “corsivo” è utilizzato per fare riferimento
a parti speciche del presente manuale che offrono informazioni aggiuntive o chiarimenti.
Tali riferimenti devono essere letti per ottenere delle informazioni aggiuntive alle istruzioni
presentate.
Il proprietario dello smontagomme è il solo responsabile dell'osservanza alle procedure di
sicurezza e dell'organizzazione della formazione tecnica. Lo smontagomme deve essere
azionato esclusivamente da un tecnico qualicato e addestrato allo scopo. La conserva-
zione della documentazione relativa al personale qualicato è esclusiva responsabilità del
proprietario o della direzione.
La famiglia di smontagomme 2030 HP è destinata al montaggio, smontaggio e gonaggio di
pneumatici di veicoli leggeri (no autocarri) aventi dimensioni riportate nella tabella dati tecnici
e motocicli (con kit dedicato vedi catalogo spe cico accessori)
È possibile richiedere a CORGHI delle copie del presente manuale e della documentazione
allegata alla macchina specicando il tipo di macchina e il numero seriale.
NOTA: I dettagli del design sono soggetti a variazioni. Alcune illustrazioni possono risultare
leggermente diverse dalla macchina in vostro possesso.
1.2 PER LA VOSTRA SICUREZZA
DESCRIZIONE DEL PERICOLO
Questi simboli identicano delle situazioni che potrebbero risultare dannose per la sicu-
rezza personale e/o arrecare danni all'attrezzatura.
PERICOLO: Indica una imminente situazione di pericolo che, se non evitata, può
portare a gravi lesioni o al decesso.
PERICOLO

8 Manuale d’uso 2030 HP
ATTENZIONE: Indica una potenziale situazione di pericolo che, se non evitata, può
portare a gravi lesioni o al decesso.
ATTENZIONE
AVVERTENZA: Indica una potenziale situazione di pericolo che, se non evitata, può
portare a lesioni lievi o medie.
ATTENZIONE
NOTICE: Utilizzato senza il simbolo di pericolo per la sicurezza indica una potenziale
situazione di pericolo che, se non evitata, può provocare danni materiali.
ATTENZIONE
1.2.a. AVVERTENZE E ISTRUZIONI GENERALI
Fare attenzione ad eventuali lesioni. Leggere, comprendere e osservare con attenzione gli avvertimenti e
le istruzioni fornite nel presente manuale. Questo manuale è parte integrante del prodotto. Conservarlo
insieme alla macchina in luogo sicuro per riferimento futuro.
ATTENZIONE
1. In caso di esecuzione non corretta delle procedure di manutenzione fornite nel presente
manuale, o di mancata osservanza delle altre istruzioni in esso contenute, potrebbero
vericarsi incidenti. All'interno del presente manuale vengono fatti riferimenti continui alla
possibilità che si verichino incidenti. Qualsiasi incidente potrebbe provocare infortuni
gravi o mortali per l'operatore o i passanti, o provocare danni materiali.
2. Pneumatici eccessivamente gon possono esplodere, provocando la dispersione in
aria di detriti che possono causare incidenti.
3. Pneumatici e cerchi che non sono dello stesso diametro sono "non corrispondenti". Non
tentare di montare o gonare pneumatici con dei cerchi non corrispondenti. Ad esempio,
non montare mai uno pneumatico da 16,5” su un cerchio da 16” e viceversa. È molto peri-
coloso. Pneumatici e cerchi non corrispondenti potrebbero esplodere provocando incidenti.

Manuale d’uso 2030 HP 9
4. Non oltrepassare mai la pressione di gonaggio dello pneumatico fornita dal fabbricante
e indicata sul anco dello stesso.
Controllare con attenzione che il tubo dell’aria sia ben inserito sulla valvola.
5. Se i pneumatici in corso di montaggio richiedono una pressione di intallonatura mag-
giore di quella massima ammessa dal costruttore, la ruota deve essere rimossa dallo
smontagomme, posta in una gabbia di gonaggio, e gon-
ata secondo le istruzioni del costruttore
6. Non è consentito l’uso di dispositivi per il gonaggio (ad
es. pistole) collegati a fonti di alimentazione esterne alla
macchina
7. Non avvicinare mai la testa o altre parti del corpo al pneu-
matico durante il gonaggio o durante la sistemazione in
sede dei talloni. Questa macchina non è un dispositivo
di sicurezza contro i rischi di un'eventuale esplosione di
pneumatici, camere d’aria o cerchi.
8. Mantenere una distanza adeguata dallo smontagomme durante il gonaggio, non avvicinarsi.
Lo scoppio dello pneumatico può causare la proiezione dello stesso nelle vicinanze con una forza
sufciente a provocare gravi lesioni o la morte.
Non montare uno pneumatico se la dimensione dello stesso (riportate sul anco) non corrisponde
esattamente alla dimensione del cerchio (stampata all'interno del cerchio) o se il cerchio o lo
pneumatico sono difettosi.
Non superare mai la pressione consigliata dal produttore.
Questo smontagomme non è un dispositivo di sicurezza e non eviterà l’esplosione di pneumatici
e cerchi. Mantenere l'area libera da passanti.
PERICOLO
9. Pericolo di schiacciamento. Presenza di parti mobili. Il contatto con parti in movimento
può provocare incidenti.
• È permesso l’uso della macchina ad un solo operatore alla volta.
• Tenere tutti i passanti lontano dallo smontagomme.
• Tenere mani e dita lontane dal bordo del cerchio durante il processo di smontaggio e
di montaggio.
• Tenere mani e dita lontane dalla testina durante il funzionamento.
• Tenere mani, piedi e altre parti del corpo lontani dalle parti in
movimento.
• Non utilizzare utensili diversi da quelli forniti con lo smontagomme.
• Utilizzare del lubricante per pneumatici adeguato al ne di evitare
il danneggiamento dello pneumatico.
• Prestare attenzione durante la movimentazione del cerchio o dello
pneumatico e durante l’utilizzo della leva
10. Pericolo di scossa elettrica.
• Non pulire con getti d’acqua a pressione gli smontagomme elettrici.
• Non mettere in funzione la macchina in presenza di cavo elettrico
danneggiato
• Qualora sia necessaria una prolunga, utilizzare un cavo con corrente nominale uguale o

10 Manuale d’uso 2030 HP
superiore rispetto a quella della macchina. I cavi con corrente nominale
inferiore a quella della macchina possono surriscaldarsi e provocare
un incendio.
• Fare attenzione che il cavo sia sistemato in modo da non inciampare
in esso o tirato.
11. Pericolo di lesioni agli occhi. Durante la sistemazione in sede del
tallone e la fase di gonaggio, potrebbero essere emessi nell'aria detriti, polvere e uidi. Togliere
eventuali detriti presenti nel battistrada dello pneumatico e nella supercie
delle ruote. Indossare occhiali di protezione approvati OSHA, CE o simili
durante le procedure di montaggio e smontaggio.
12.Ispezionaresempre con cura lamacchinaprimadiutilizzarla. Equipag-
giamenti mancanti, danneggiati o logori (compresi gli adesivi di pericolo)
devono essere riparati o sostituiti prima della messa in funzione.
13. Non lasciare dadi, bulloni, utensili o altro materiale sulla macchina. Potrebbero rimanere
intrappolati nelle parti mobili e provocare malfunzionamenti o essere proiettati.
14. NON installare o gonare pneumatici tagliati, danneggiati, marci o logori. NON installare
pneumatici su cerchi lesionati, piegati, arrugginiti, logori, deformati o danneggiati.
15. Qualora lo pneumatico dovesse danneggiarsi in fase di montaggio, non tentare di portare a
termine il montaggio. Allontanarlo dalla zona di servizio e contrassegnarlo come danneggiato.
16. Gonare gli pneumatici poco per volta, controllando nel frattempo la pressione, lo pneu-
matico, il cerchio e il tallone. NON superare mai i limiti di pressione indicati dal fabbricante.
17. Questa attrezzatura presenta parti interne che se esposte a vapori inammabili possono
provocare contatti o scintille (benzina, diluenti per vernici, solventi, etc.). Non incassare la
macchina o posizionarla al di sotto del livello del pavimento.
18. Non mettere in funzione la macchina quando si è sotto gli effetti di alcool, farmaci e/o droghe.
Qualora si assumano farmaci prescritti o di automedicazione, consultare
un medico per conoscere gli effetti collaterali che tali farmaci potrebbero
avere sulla capacità di far funzionare la macchina in sicurezza.
19. Utilizzare sempre dispositivi di protezione individuale (DPI) approvati
e autorizzati OSHA, CE o simili durante il funzionamento della macchina.
Consultare il supervisore per ulteriori istruzioni.
20. Non indossare gioielli, orologi, abiti ampi, cravatte e legare i capelli
lunghi prima di utilizzare la macchina.
21. Indossare calzature protettive antiscivolo durante l'utilizzo dello smon-
tagomme.
22. Durante il posizionamento, il sollevamento o la rimozione delle ruote
dallo smontagomme indossare un sostegno dorsale adeguato e impiegare
una tecnica di sollevamento corretta.
23. Soltanto personale adeguatamente addestratopuò utilizzare, eseguire
la manutenzione e riparare la macchina. Le riparazioni devono essere
eseguite esclusivamente da personale qualicato. Il Responsabile della

Manuale d’uso 2030 HP 11
manutenzione CORGHI è il soggetto maggiormente qualicato. Il datore di lavoro deve
stabilire se un impiegato sia qualicato per eseguire qualsiasi riparazione della macchina
in sicurezza nel caso in cui l'utente abbia tentato di eseguire la riparazione.
24. L'utente deve riporre particolare attenzione alle avvertenze degli adesivi afssi alla
propria attrezzatura prima della messa in funzione.
25. Fare attenzione durante il gonaggio.
1.2.b. POSIZIONAMENTO ADESIVI
N. Numero del
pezzo Disegno Descrizione
1 4-121369 ADESIVO PALO 2030 HP
2 418135A ADESIVO SENSO DI ROTA-
ZIONE
3 432740 ADESIVO PERICOLO DI
ESPLOSIONE
4 435150
Rev.2 del 12/06/12
Targhetta tipo (1): DECORAZIONE FUNZIONALE
Dimensioni esterne targhetta : 90 x 90 mm
Dimensioni esterne scritta : XXX x XXX
Font carattere 1 : xxx
Font carattere 2 : xxx
Font carattere 3 : xxx
Superficie di applicazione : SUPERFICI CRITICHE
Tipo Materiale targhetta (2) : POLIESTERE 7931 (o equivalente)
Colore fondo : YELLOW C (o equivalente)
Colore 1 : NERO (o equivalente)
Colore 2 : xxxxxxxx (o equivalente)
Colore 3 : xxxxxxxx (o equivalente)
Prespaziato : NO SI
Application tape : NO SI
Protezione anti UV (ultravioletti) : NO SI
Sovralaminazione (solo x ink jet): NO SI
Resinatura : NO SI Caratteristiche : xxxxxxxx
Taglio posteriore carta protettiva per facilitare la rimozione : NO SI
Confezionamento su foglio multiplo : NO SI Caratteristiche : xxxxxxxx
Archiviare il file sorgente vettoriale (denominazione VET-435150-1) nel direttorio di
Produzione : \\Sfm004\arch_transitorio
1
04/07/12
Adeguamento a realtà produttiva
Caffagni - Munari
0
08/05/12
Prima edizione
Pizzulo - Mencarini
Ed.
Data
Descrizione
APPROVATO
A3 UNI 936
Descrizione
TARGH.PEDALE GONFIATUBI “TI”
Questo documento è di proprietà della CORGHI S.p.A. e non
può essere usato, riprodotto o reso noto a terzi, senza
autorizzazione scritta della Direzione
Sostituisce il
..
Macchina
..
Pagina
1 di 2
Codice disegno
435150
ADESIVO PEDALE
GONFIATUB.'TI'
5 446429 ADESIVO PRESSIONE IN-
GRESSO MAX. DI 16 BAR
6 446431 ADESIVO PERICOLO STAL-
LONATORE INTERF.RUOTA
7 446433 TARGH.PERICOLO
SCHIACC.GRIFFE
8 446434 TARGH.PERICOLORIBALTA-
MEN.PALO
9 446435 TARGH.PERICOLO SCHIAC-
TOR/CERC

12 Manuale d’uso 2030 HP
N. Numero del
pezzo Disegno Descrizione
10 446437 TARGH.VALVOLA MANIGLIA
BLOCC.
11 446442 ADESIVO PERICOLO RECI-
PIENTE SOTTO PRESSIONE
12 450007 TARGH.PERICOLO INGL./
FRANCESE
13 450022 TARGH.FRLINGLESE/FRAN-
CESE
14 461236 AUTOCOLLANT, LOGO COR-
GHI SIDE
15 4-100901 TARGH.PALO 2SPEED
16 425211 ADESIVO PERICOLO ALTA
TENSIONE
17 446237 TARGHETTA "PE"
18 446388 TARGHETTA V-HZ-PH
19 446598
TARGHETTA AVVERTIMEN-
TO SCOLLEGARE MACCHI-
NA
20 425083 TARGHETTAPUNTO DI MAS-
SA
21 446438
Rev.2 del 12/06/12
Targhetta tipo (1): DECORAZIONE FUNZIONALE
Dimensioni esterne targhetta : 155 x 86 mm
Dimensioni esterne scritta : triangolo lato 68 mm.
Font carattere 1 : xxx
Font carattere 2 : xxx
Font carattere 3 : xxx
Superficie di applicazione : SUPERFICI LISCIE
Tipo Materiale targhetta (2) : POLICARBONATO LTM20+5318 NITTO
Colore fondo: ROSSO P.200
Colore 1 : YELLOW C. (o equivalente)
Colore 2 : XXXXXXX (o equivalente)
Colore 3 : XXXXXXX (o equivalente)
Prespaziato : NO SI
Application tape : NO SI
Protezione anti UV (ultravioletti) : NO SI
Sovralaminazione (solo x ink jet): NO SI
Resinatura : NO SI Caratteristiche : xxxxxxxx
Taglio posteriore carta protettiva per facilitare la rimozione : NO SI
Confezionamento su fogli o multiplo : NO SI Caratteristiche : xxxxxxxx
Archiviare il file sorgente vettoriale (denominazione VET-4-xxxxxx-x) nel direttorio di
Produzione : \\Sfm004\arch_transitorio
Caratteristiche tecniche minime
2
11/07/12
Adeguamento a realtà produttiva
Caffagni - Munari
Ed.
Data
Descrizione
APPROVAT O
A3 UNI 936
Descrizione
TARGH.REGOLAZ.RUBINETTO PALO
Questo document o è di proprietà del la CORGHI S.p.A. e n on
può essere usato, riprod otto o reso noto a terzi, senza
autorizzazione sc ritta della Direzion e
Sostituisceil
..
Macchina
..
Pagina
1 di 2
Codice disegno
446438
TARGH.REGOLAZ.
RUBINETTO PALO
22 439212 TARGHETTA PEDALIERA
STALLONAT.

Manuale d’uso 2030 HP 13
N. Numero del
pezzo Disegno Descrizione
23 439213 TARGH.PEDALIERA A/C AU-
TOCENT.
24 439214 TARGH.PEDALIERA ROTAZ.
AUTOC.
25 460384 TARGH.LOGO CORGHI
FRONTALE
26 463509 TARGH.RIBALTAMENTO
PALO
27 446436 TARGH.RACCORDO DOYFE
28
61037 - MONDOLFO FERRO (PU) Italy
Viale dell’industria, 20
ISO9001
Code
Serial N.
X-XXXXXXXX/XX - XX
XXXXXXXXX
QUAL. SYS. CERTIFIED
ANNO DI COSTRUZIONE /
MANUFACTURED
Mod.
V
A
kW
Hz
Ph
bar7psi
TARGHETTADATI, MODELLO
E SERIAL NUMBER

14 Manuale d’uso 2030 HP
parte n. 446431. Pericolo di schiacciamento stallonatore.
parte n. 446433. Pericolo schiacciamento autocentrante
parte n. 446434. Pericolo ribaltamento palo
parte n. 446435. Pericolo schiacciamento torretta
parte n. 425211A. Pericolo di scossa elettrica.
parte n. 425083. Terminale di collegamento a terra.
parte n. 446442. Pericolo recipiente sotto pressione.
parte n. 450007. Pericolo di gonaggio.
LEGENDA ETICHETTE DI PERICOLO

Manuale d’uso 2030 HP 15
1.2.c.ALLACCIAMENTOELETTRICO
E PNEUMATICO
L'allacciamento elettrico utilizzato deve es-
sere adeguatamente dimensionato:
• alla potenza elettrica assorbita dalla mac-
china, specicata nell’apposita targhetta dati
macchina (Fig. 1);
• alla distanza tra la macchina operatrice ed
il punto di allacciamento alla rete elettrica, in
modo che la caduta di tensione a pieno carico risulti
non superiore al 4% (10% in fase di avviamento)
rispetto al valore nominale della tensione di targa.
- L’operatore deve:
• montare sul cavo di alimentazione una spina con-
forme alle normative vigenti;
• collegare la macchina ad una propria connessione
elettrica - A Fig.2 - dotata di un apposito interruttore
automatico differenziale con sensibilità 30mA;
• montare dei fusibili di protezione della linea di
alimentazione, dimensionati secondo le indicazioni
riportate nella targhetta dati macchina;
• collegare la macchina ad una presa industriale; non
è consentito il collegamento a prese domestiche.
Per il corretto funzionamento della macchina è indispensabile un buon colle-
gamento di terra.
ATTENZIONE
Assicurarsi che la pressione disponibile e le prestazioni dell'impianto ad aria compressa
siano compatibili con quelle necessarie al corretto funzionamento della macchina - ve-
dere la sezione “Dati tecnici”. Per il corretto funzionamento della macchina è necessario
che la rete di alimentazione pneumatica fornisca un campo di pressione non inferiore
a 8,5 bar e non superiore a 16 bar ed assicuri una portata d’aria superiore al consumo
medio della macchina pari a 187 Nl/min.
Per un funzionamento corretto dell'apparecchiatura, l'aria prodotta deve essere
adeguatamente trattata (non superiore a 5/4/4 secondo la norma ISO 8573-1)
ATTENZIONE
2
A
1

16 Manuale d’uso 2030 HP
Controllare che sia presente l’olio di lubricazione aria
all’interno del gruppo Lubricatore B g.2a e nel caso
sia insufciente o mancante provvedere al suo ripristino.
Utilizzare olio SAE20.
Il Cliente deve garantire la presenza di una valvola di
intercettazione aria a monte del dispositivo di trattamento
e regolazione aria previsto in dotazione alla macchina
B g.2a.
Prima di procedere all’allacciamento elettrico e
pneumatico, assicurarsi che la macchina sia nella
congurazione sotto descritta:
- I pedali A e B (se presente) in posizione “tutto basso
- Il palo C in posizione verticale (non ribaltato).
PERICOLO
1.2.d DATI TECNICI
- Dispositivo autocentrante :
Capacità di bloccaggio autocentrante:
• dall’interno.........................................................................................................da 13” min.
• dall’esterno......................................................................................................da 10” a 26”
-Larghezzadelcerchio......................................................................................da3,5” a 14”
-Diametromassimocopertura.......................................................................1100mm(43”)
- Larghezza massima copertura.......................................................................360mm (14”)
- Apertura stallonatore:
• posizione normale ..............................................................................da 45 mm a 300 mm.
• posizione racing ................................................................................da 125 mm a 380 mm.

Manuale d’uso 2030 HP 17
- Stallonatore:
• Forza di stallonatura ................................................................15000 N (Pressione 10 bar)
- Alimentazione :
• pressione di esercizio: ........................................................................................ 8 - 10 bar
• portata d’aria minima: .......................................................................................187 Nl/min
Motorizzazioni :
Modello Motorizzazione Kw Numero
di giri/1°
Coppia
Nm
Peso della
comp. elettrica/
elettronica Kg
2030 HP
400Volt/3ph 50Hz 0,75 8,5 1200 11,5
200/230Volt/3ph 60Hz 0,75 8,5 1200 11,5
200/230Volt/3ph 50Hz 0,75 8,5 1200 11,5
200/230Volt/1ph 50Hz 0,75 8,5 800 11,5
200/230Volt/1ph 60Hz 0,75 8,5 800 11,5
115Volt/1ph 60Hz 0,75 8,5 800 11,5
200/230Volt/1ph 50/60Hz DV 0,75 6-15 1200 10,2
100/115Volt/1ph 60Hz DV 0,75 6-15 1200 10,2
MOTORE ARIA / / 800 /
- Peso : ...................................................................................................................... 234 kg
- Livello di rumorosità
I valori di rumorosità indicati sono livelli di emissione e non rappresentano necessariamente
livelli operativi sicuri. Nonostante esista una relazione fra livelli di emissione e livelli di espo-
sizione, questa non può essere utilizzata in modo afdabile per stabilire se siano necessarie
o meno ulteriori precauzioni. I fattori che determinano il livello di esposizione a cui è soggetto
l’operatore comprendono la durata dell’esposizione, le caratteristiche del locale di lavoro,
altre fonti di rumore, etc. Anche i livelli di esposizione consentiti possono variare da paese a
paese. In ogni caso queste informazioni consentiranno all’utente della macchina di effettuare
una migliore valutazione del pericolo e del rischio.
1.2.e. PRESSIONI DELL’ARIA
La macchina è dotata di una valvola limitatrice di pressione interna per ridurre il rischio di
gonaggio eccessivo dello pneumatico.
•PERICOLO DI ESPLOSIONE
• Non superare mai la pressione consigliata dal produttore.
Fare corrispondere sempre le dimensioni di pneumatico
e cerchio.
•Fare attenzione ad eventuali lesioni
PERICOLO

18 Manuale d’uso 2030 HP
1. Non superare mai i limiti di pressione seguenti:
• Massima pressione della linea di alimentazione è di 220 psi (16 bar).
• Massima pressione di esercizio (indicatore sul regolatore) è di 145 psi (10 bar).
• Massima pressione di intallonamento fornita dal fabbricante dello pneumatico, indicata
sul anco dello pneumatico stesso.
2. Azionare i getti per il gonaggio ad aria soltanto quando si fa aderire il tallone.
3. Satare l'impianto di pressione dell'aria prima di scollegare l'alimentazione elettrica
o altri componenti pneumatici. L'aria è immagazzinata in un serbatoio per il funziona-
mento dei getti di gonaggio.
4. Azionare i getti di gonaggio ad aria soltanto se il cerchio è correttamente bloccato
sullo smonta gomme (quando prescritto) e lo pneumatico completamente montato.
1.3. CONSIDERAZIONI CERCHIO/PNEUMATICO
Ruote dotate di sensori di pressione o di pneumatico e cerchio speciali potrebbero richiedere
procedure particolari. Consultare i manuali di assistenza del fabbricante delle ruote e degli
pneumatici.
ATTENZIONE
1.4. USO PREVISTO DELLA MACCHINA
Questa macchina deve essere utilizzata esclusivamente per smontare e montare pneu-
matici per autoveicoli da/sui cerchi, utilizzando gli utensili dei quali è dotata. Qualsiasi altro
utilizzo è da ritenersi inopportuno e può essere causa di incidenti.
La macchina è idonea per le ruote dei motocicli se si applicano gli attacchi originali (a richiesta)
1.5. FORMAZIONE DEL PERSONALE
1. Il datore di lavoro è tenuto a fornire un programma per la formazione di tutti i dipendenti che
intervengono su ruote con cerchi riguardante i pericoli derivanti dalla manutenzione di tali ruote
e le procedure di sicurezza da osservare. Per Servizio o Manutenzione si intende il montaggio
e lo smontaggio di ruote con cerchi e tutte le attività a queste correlate, quali il gonaggio, lo
sgonaggio, l'installazione, la rimozione e la movimentazione.
• Il datore di lavoro è tenuto ad assicurarsi che gli operatori non lavorino sulle ruote a meno che
gli stessi non siano stati adeguatamente formati e incaricati alle procedure corrette di manuten-
zione del tipo di ruota sulla quale stanno intervenendo e alle procedure operative di sicurezza.
• Le informazioni da utilizzare nel programma di formazione includono, come minimo, le infor-

Manuale d’uso 2030 HP 19
mazioni pertinenti contenute nel presente manuale.
2. Il datore di lavoro è tenuto ad assicurarsi che ciascun operatore dimostri e mantenga
la capacità di intervenire sulle ruote con cerchi in sicurezza, compresa l'esecuzione delle
seguenti attività:
• Smontaggio degli pneumatici (compreso lo sgonaggio).
• Ispezione e identicazione dei componenti della ruota con cerchio.
• Montaggio degli pneumatici.
• Utilizzo dei dispositivi di ritegno, gabbie, barriere o altri impianti.
• Movimentazione delle ruote con cerchi.
• Gonaggio degli pneumatici.
• Comprensione della necessità di stare lontani dallo smontagomme durante il gonaggio dello
pneumatico e di non sporgersi in avanti durante l'ispezione della ruota in seguito al gonaggio.
• Installazione e rimozione ruote con cerchi.
3. Il datore di lavoro valuterà la capacità dei propri dipendenti di eseguire tali compiti e di
lavorare sulla ruota in sicurezza e offrirà ulteriore addestramento secondo necessità per
assicurarsi che ciascun dipendente mantenga la propria competenza.
1.6. CONTROLLI PRELIMINARI
Prima di avviare il lavoro, vericare con cura che tutti i componenti della macchina, in particolare
le parti in gomma o in plastica, siano al proprio posto, in buone condizioni e correttamente
funzionanti. Se in fase di ispezione si riscontrano danni o usura eccessiva, indipendentemente
dall'entità, sostituire o riparare immediatamente il componente.
1.7. DURANTE L'UTILIZZO
Qualora vengano percepiti rumori strani o vibrazioni inconsuete, se un componente o si-
stema non funziona correttamente, oppure se si osserva qualcosa di insolito, interrompere
immediatamente l'utilizzo della macchina.
• Identicare la causa e prendere i provvedimenti correttivi necessari.
• Se necessario, contattare il supervisore.
Non consentire ai passanti di sostare ad una distanza inferiore a 6 metri (20 piedi) dalla macchina.
Per arrestare la macchina in condizioni d’emergenza:
• scollegare la spina di alimentazione;
• interrompere la rete di alimentazione dell’aria compressa staccando l’innesto rapido (Fig. 2b).
2b

20 Manuale d’uso 2030 HP
2. TRASPORTO, STOCCAGGIO E
MOVIMENTAZIONE
Condizioni trasporto macchina
Lo smontagomme deve essere trasportato nel suo imballo originale e riposto nella posizione
indicata sulla confezione stessa.
- Dimensioni imballo:
• larghezza......................................................................................................................800 mm
• profondità...................................................................................................................1140 mm
• altezza...........................................................................................................................970 mm
- Peso con imballo in legno:
• Versione TI ................................................................................................................... 283 kg
- Peso con imballo in cartone:
• Versione TI ................................................................................................................... 273 kg
Condizioni dell’ambiente di trasporto e stoccaggio macchina
Temperatura: -25° ÷ +55°C.
Per evitare danneggiamenti non sovrapporre altri colli sull’imballo.
ATTENZIONE
Movimentazione
Per lo spostamento dell’imballo inlare le forche di
un muletto negli appositi scassi posti sul basamento
dell’imballo stesso (pallet) (Fig.3).
Per lo spostamento della macchina fare riferimento
al capitolo SOLLEVAMENTO/ MOVIMENTAZIONE.
Conservare gli imballi originali per eventuali trasporti futuri.
ATTENZIONE
2.1. DISIMBALLO
Togliere la parte superiore dell’imballo e assicurarsi che la macchina non abbia subito danni
durante il trasporto .
3
