Corsair Carbide series User manual

WEB: corsair.com
PHONE: [phone]
WARRANTY: www.corsair.com/
support/warranty
SUPPORT: support.corsair.com
BLOG: corsair.com/blog
FORUM: forum.corsair.com
YOUTUBE: youtube.com/corsairhowto
© 2018-2020 CORSAIR MEMORY, Inc. All rights reserved. CORSAIR and
the sails logo are registered trademarks in the United States and/or other
countries. All other trademarks are the property of their respective owners.
Product may vary slightly from those pictured. 49-001776 AF Mid-Tower Gaming Case
CARBIDE SERIES®
SPEC DELTA

ENGLISH............................................................ 
FRANÇAIS ..................................................... 
DEUTSCH ....................................................... 
NEDERLANDS...............................................
ITALIANO ........................................................
ESPAÑOL ........................................................
PORTUGUÊS..................................................
POLSKI............................................................ 
PУССКИЙ............................................................
..................................................................
中文 ..................................................................

21
ENGLISH
210mm 440mm
450mm

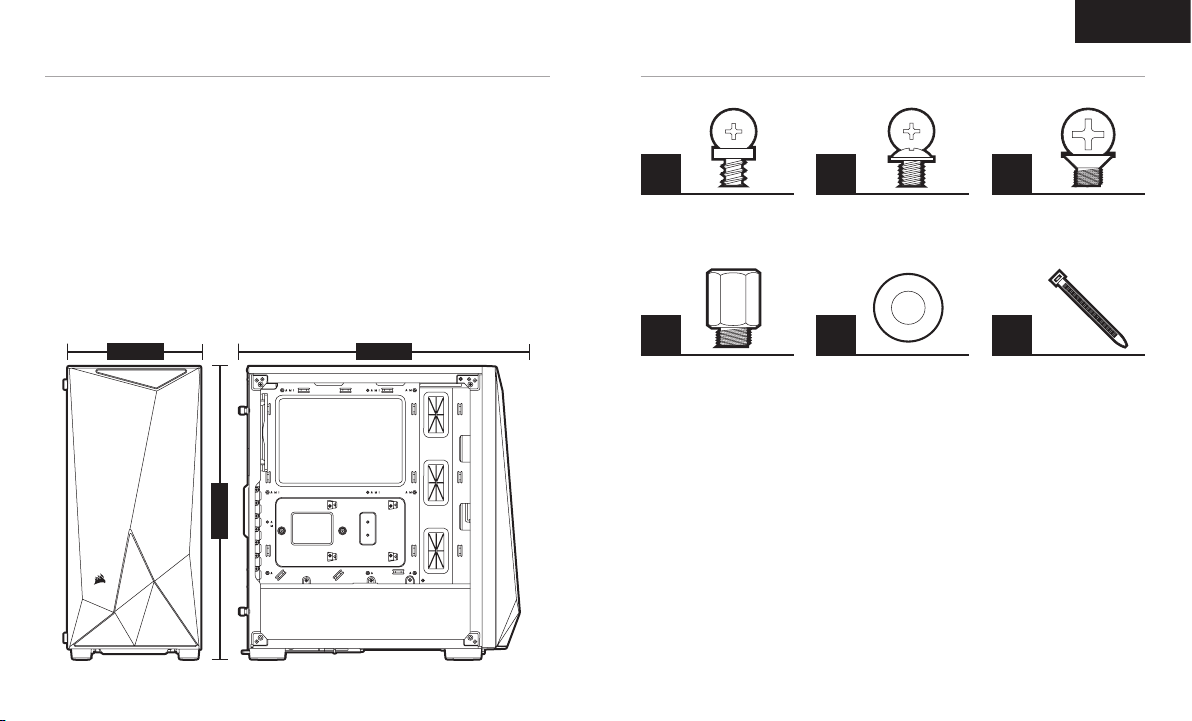

CASE SPECIFICATIONS
Length.............................................................................................................................................................................. mm
Width.................................................................................................................................................................................mm
Height................................................................................................................................................................................mm
MaximumGPUlength ................................................................................................................................................mm
MaximumCPUheight ................................................................................................................................................mm
MaximumPSUlength.................................................................................................................................................mm
Fanlocations
Front ...............................................................................................................................................xmmxmm
Top...................................................................................................................................................xmmxmm
Rear............................................................................................................................................................................ xmm
Radiatorcompatibility
Front .............................................................................................................................................................mmmm
Top......................................................................................................................................................................................mm
Rear....................................................................................................................................................................................mm
ACCESSORY KIT CONTENTS
x20
Fan screws (short)
x18
MBD / HDD screws
x12
ODD / SSD screws
x1
Motherboard standos
x8
Washers
x12
Cable ties

43
ENGLISH
ATX
MATX
ITX
A
B
C
G
E
D
H
F
B
REMOVING THE SIDE PANELS
INSTALLING THE MOTHERBOARD

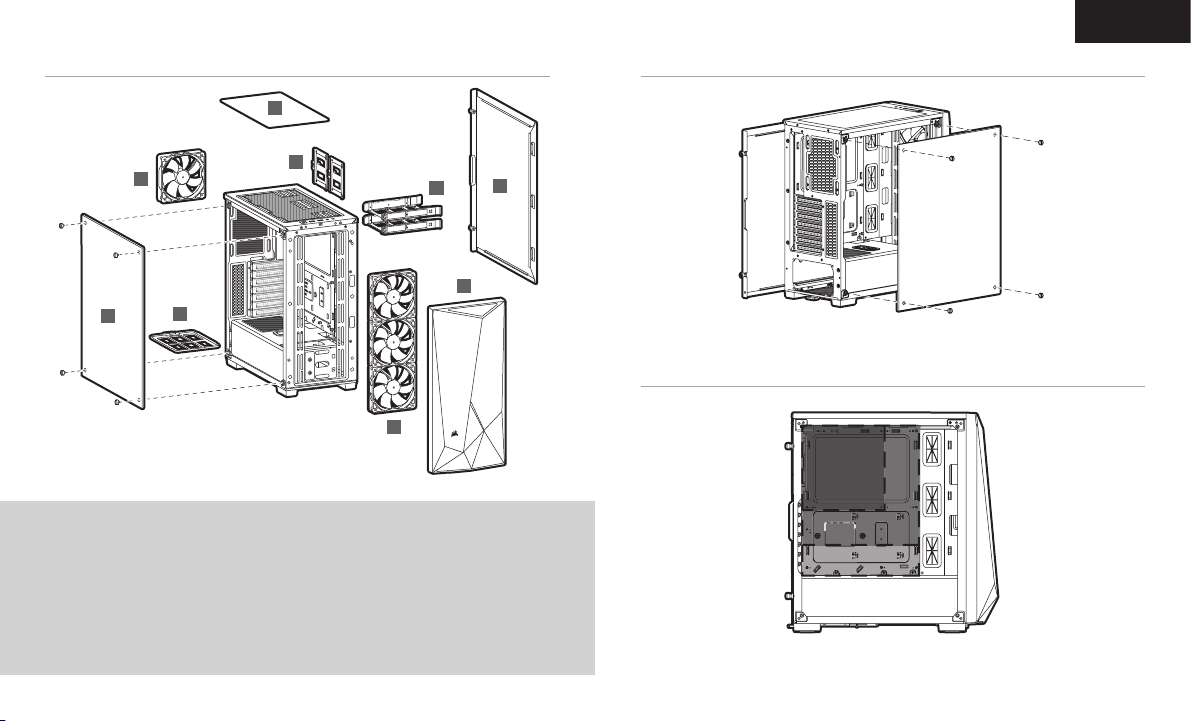

CASE FEATURES
A— TEMPERED GLASS SIDE PANEL
B— DUST FILTERS
C— 3 x120mm RGB FANS
D— 1 x120mm FAN
E— HDD CAGE AND TRAYS
F— SOLID SIDE PANEL
G— FRONT BEZEL
H— REMOVABLE SSD TRAYS

65
ENGLISH

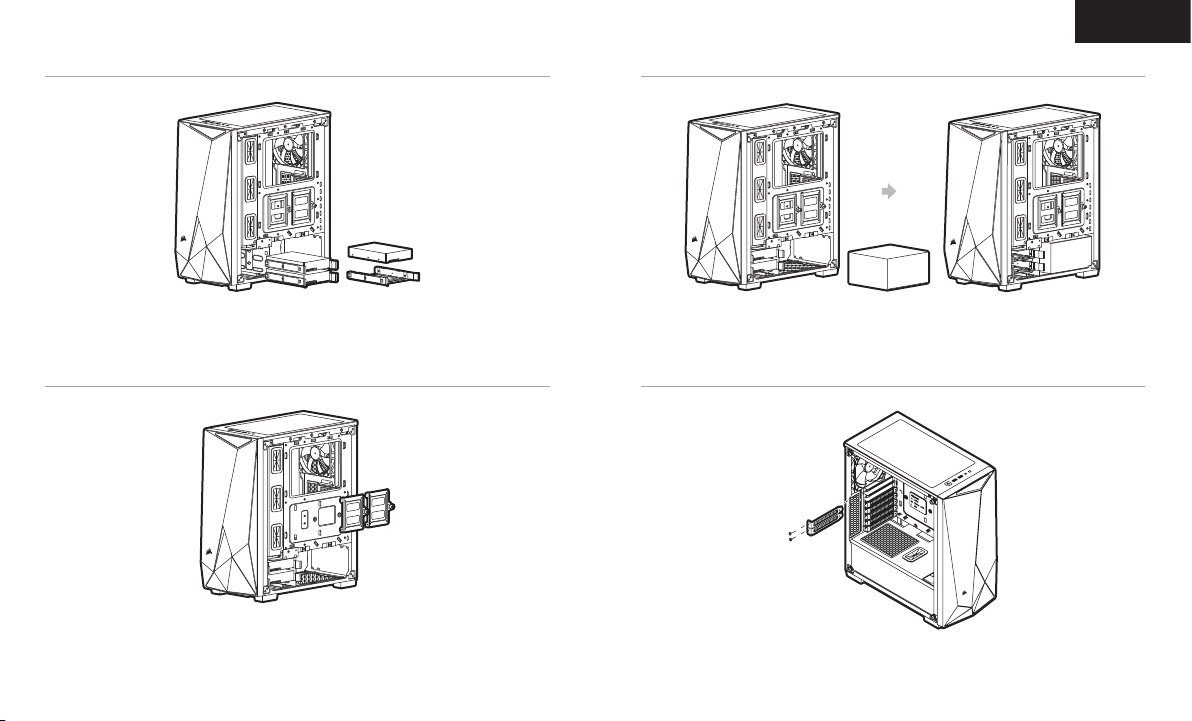

INSTALLING SSDs
INSTALLING PSUINSTALLING HDDs
INSTALLING PCI-eCARDS

87
ENGLISH
USB 3.0
HD AUDIO RESET SW
POWER LED +
POWER LED –
POWER SW

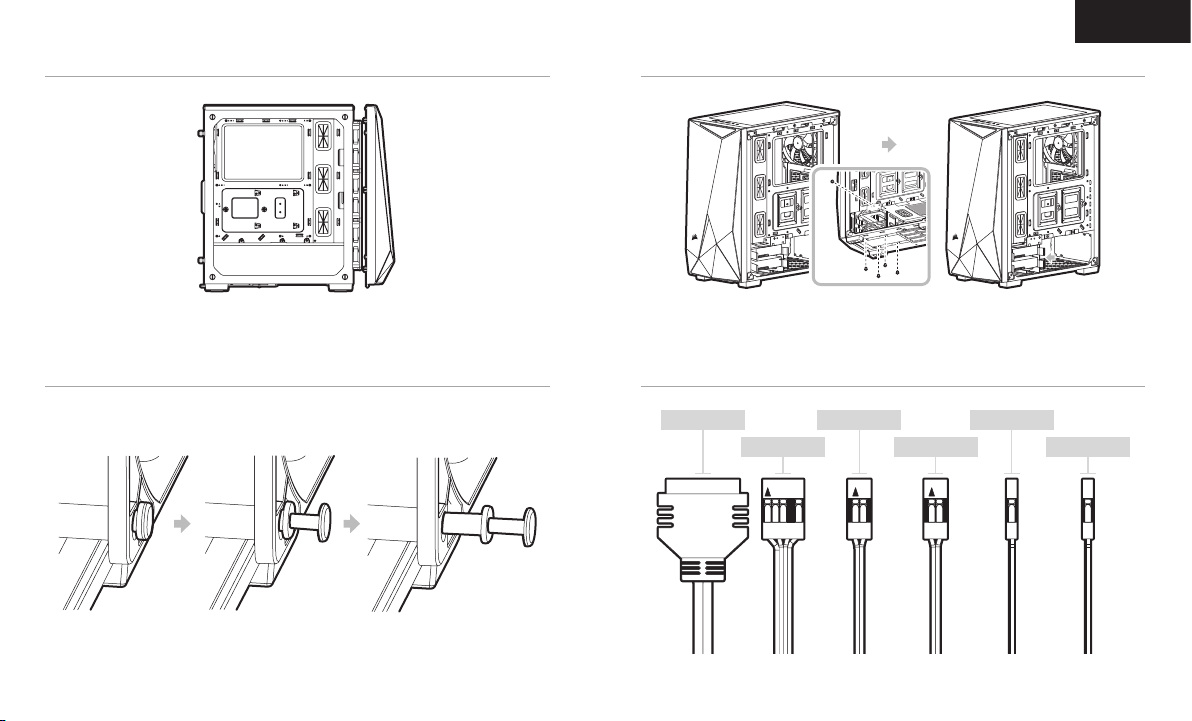

REMOVING THE FRONT BEZEL
REMOVING THE FRONT BOTTOM FAN
> Use a flat object to unlock the two plastic bolt heads.
> Pull out the pin.
> Reverse instructions to mount bottom fan
INSTALLING THE FRONT I/O CONNECTORS
MOVING HDD CAGE

109
ENGLISH
12V
FREQUENTLY ASKED QUESTIONS
1. Does the polarity matter with the I/O panel’s power and reset header?
No, only the LED headers.
2. Who should I contact if I received my case damaged or one of the fans is no longer working?
Please go to support.corsair.com and request an RMA so that we can replace
the damaged part(s).
3. Where can I mount a fan?
To learn more about this case visit the product page at corsair.com.
Fan mount locations
Front 3 x 120mm / 2 x 140mm
Top 2 x 120mm / 2 x 140mm
Rear 1 x 120mm

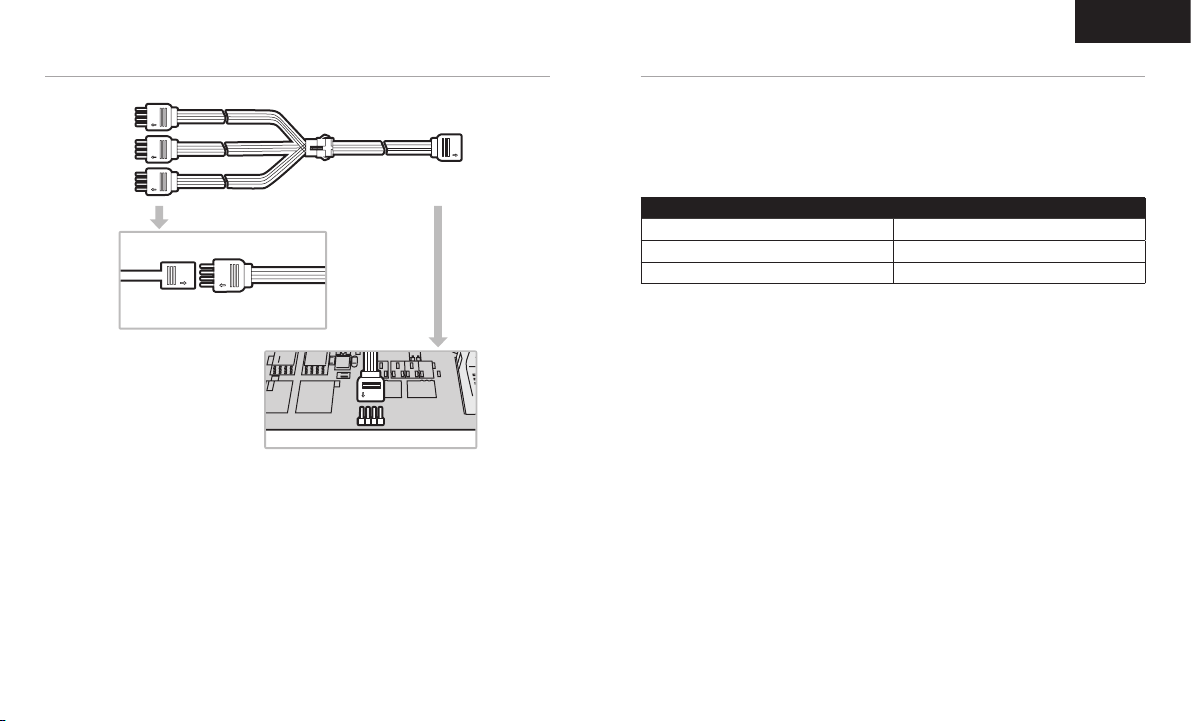

INSTALLING THE RGB SPLITTER

1211
FRANÇAIS
210mm 440mm
450mm
SPÉCIFICATIONS DU BOÎTIER
Longueur ........................................................................................................................................................................ mm
Largeur.............................................................................................................................................................................mm
Hauteur.............................................................................................................................................................................mm
Longueurmaximaledecartegraphique...........................................................................................................mm
Hauteurmaximaleduprocesseur ........................................................................................................................mm
Longueurmaximaledublocd’alimentation....................................................................................................mm
Emplacementsdesventilateurs
Avant ..............................................................................................................................................xmmxmm
Haut.................................................................................................................................................xmmxmm
Arrière...............................................................................................................................................................................mm
Compatibilitédesradiateurs
Avant ............................................................................................................................................................ mmmm
Haut....................................................................................................................................................................................mm
Arrière...............................................................................................................................................................................mm
CONTENU DU KIT D’ACCESSOIRES
x20
Vis courtes pour ventilateur
x18
Vis pour carte mère /
disque dur
x12
Vis pour lecteur optique /
disque SSD
x1
Support pour carte mère
x8
Rondelles
x12
Attaches pour câbles

1413
FRANÇAIS
ATX
MATX
ITX
A
B
C
G
E
D
H
F
B
RETRAITDESPANNEAUXLATÉRAUX
INSTALLATIONDELACARTEMÈRE
CARACTÉRISTIQUESDUBOÎTIER
A— PANNEAU LATÉRAL EN VERRE TREMPÉ
B— FILTRE ANTI-POUSSIÈRE
C— 3 xVENTILATEURS RGB DE 120mm
D— 1 xVENTILATEUR DE 120mm
E— BAIE DE DISQUE DUR ET PLATEAUX
F— PANNEAU LATÉRAL PLEIN
G— PANNEAU AVANT
H— PLATEAUX DE DISQUES
SSD AMOVIBLES

1615
FRANÇAIS
INSTALLATIONDESSSD
INSTALLATIONDUBLOCD’ALIMENTATIONINSTALLATIONDESDISQUESDURS
INSTALLATIONDESCARTESPCI-e

1817
FRANÇAIS
USB 3.0
HD AUDIO RESET SW
POWER LED +
POWER LED –
POWER SW
RETRAITDUPANNEAUAVANT
RETRAIT DU VENTILATEUR BAS SITUÉ EN FAÇADE
> Utilisez un objet plat pour libérer les deux têtes de boulon en plastique.
> Retirez la broche.
> Suivez les instructions en sens inverse pour monter le ventilateur bas.
BAIE DE DISQUE DUR AMOVIBLE
INSTALLATIONDESCONNECTEURSESAVANT

2019
FRANÇAIS
12V
1. La polarité est-elle importante pour l’alimentation du panneau d’E/S
et le cavalier de réinitialisation?
Non, uniquement pour les cavaliers à LED.
2. À qui dois-je m’adresser si mon boîtier est endommagé à l’arrivée ou lorsqu’un ventilateur ne
fonctionne plus?
Veuillez vous rendre sur le site support.corsair.com et demandez une RMA
(autorisation de retour de marchandise) pour que nous puissions
remplacer la ou les pièces endommagées.
3. Où puis-je monter un ventilateur?
Pour en savoir plus sur ce boîtier, veuillez vous rendre sur le site corsair.com,
à la page des produits.
FOIREAUXQUESTIONS
Emplacements des fixations de ventilateur
Avant 3 x 120mm / 2 x 140mm
Haut 2 x 120mm / 2 x 140mm
Arrière 1 x 120mm
INSTALLATION DU SÉPARATEUR RGB

2221
210mm 440mm
450mm
TECHNISCHEDATENDESGEHÄUSES
Länge................................................................................................................................................................................ mm
Breite.................................................................................................................................................................................mm
Höhe...................................................................................................................................................................................mm
MaximaleGPU-Länge ................................................................................................................................................mm
MaximaleCPU-Höhe ..................................................................................................................................................mm
MaximaleNetzteil-Länge.........................................................................................................................................mm
Lüfterpositionen
Vorderseite..................................................................................................................................xmmxmm
Oben...............................................................................................................................................xmmxmm
Rückseite.........................................................................................................................................................................mm
Radiatorkompatibilität
Vorderseite................................................................................................................................................mmmm
Oben..................................................................................................................................................................................mm
Rückseite.........................................................................................................................................................................mm
INHALTDESZUBEHÖRKITS
x20
Kurze Schrauben für Lüfter
x18
Schrauben für die
Hauptplatine und
Festplattenlaufwerke
x12
Schrauben für optische und
SSD-Laufwerke
x1
Abstandhalter für
hauptplatine
x8
Unterlegscheiben
x12
Kabelbinder
DEUTSCH

2423
DEUTSCH
ATX
MATX
ITX
A
B
C
G
E
D
H
F
B
ABNEHMENDERSEITENPLATTEN
INSTALLATIONDESMOTHERBOARDS
FUNKTIONSMERKMALEDESGEHÄUSES
A— SEITENABDECKUNG AUS
GEHÄRTETEM GLAS
B— STAUBFILTER
C— 3 × RGB-LÜFTER, 120mm
D— 1 × LÜFTER, 120mm
E— HDD-KÄFIG UND -SCHÄCHTE
F— MASSIVE SEITENABDECKUNG
G— BLENDE VORDERSEITE
H— ABNEHMBARE SSD-SCHÄCHTE

2625
DEUTSCH
INSTALLATIONVONSSD-LAUFWERKEN
INSTALLATIONDESNETZTEILS(PSU)
INSTALLIERENVONPCI-e-KARTEN
INSTALLATIONVONHDD-LAUFWERKEN

2827
DEUTSCH
USB 3.0
HD AUDIO RESET SW
POWER LED +
POWER LED –
POWER SW
ABNEHMENDERVORDERENBLENDE
ENTFERNEN DES VORDEREN UNTEREN LÜFTERS
> Entriegeln Sie die beiden Kunststoschrauben mit einem flachen Gegenstand.
> Ziehen Sie den Stift heraus.
> Befolgen Sie die Anweisungen in umgekehrter Reihenfolge, um den unteren Lüfter
zu befestigen.
ABNEHMBARER FESTPLATTENKÄFIG
INSTALLATIONDERVORDERENIO-ANSCHLÜSSE

3029
DEUTSCH
12V
1. Muss bei der Ein / Austaste und dem Rücksetzschalter der I/O-Abdeckung die Polarität
beachtet werden?
Nein, nur bei den LED-Headern.
2. An wen kann ich mich wenden, wenn ich ein beschädigtes Gehäuse erhalten habe oder einer
der Lüfter nicht mehr funktioniert?
Gehen Sie zu support.corsair.com und fordern Sie eine RMA an, damit wir die beschädigten
Teile ersetzen können.
3. Wo kann ich einen Lüfter anbringen?
Weitere Informationen über dieses Gehäuse finden Sie auf der Produktseite bei corsair.com.
HÄUFIGGESTELLTEFRAGEN
Lüfter-Einbaupunkte
Vorderseite 3 x 120mm / 2 x 140mm
Oben 2 x 120mm / 2 x 140mm
Rückseite 1 x 120mm
INSTALLATION DES RGB-SPLITTERS

3231
NEDERLANDS
210mm 440mm
450mm
SPECIFICATIES BEHUIZING
Lengte.............................................................................................................................................................................. mm
Breedte.............................................................................................................................................................................mm
Hoogte..............................................................................................................................................................................mm
MaximaleGPU-lengte................................................................................................................................................mm
MaximaleCPU-hoogte ..............................................................................................................................................mm
MaximalePSU-lengte.................................................................................................................................................mm
Fanlocaties
Voorzijde ......................................................................................................................................xmmxmm
Bovenzijde ...................................................................................................................................xmmxmm
Achterzijde ............................................................................................................................................................. xmm
Radiatorcompatibiliteit
Voorzijde ....................................................................................................................................................mmmm
Bovenzijde ......................................................................................................................................................................mm
Achterzijde .....................................................................................................................................................................mm
INHOUD ACCESSOIREKIT
x20
Schroeven voor fans (kort)
x18
Schroeven voor MBD / HDD
x12
Schroeven voor ODD / SSD
x1
Afstandhouders voor
moederbord
x8
Sluitringen
x12
Kabelbinders

3433
NEDERLANDS
ATX
MATX
ITX
A
B
C
G
E
D
H
F
B
DE ZIJPANELEN VERWIJDEREN
HET MOEDERBORD INSTALLEREN
ONDERDELEN VAN DE BEHUIZING
A— ZIJPANEEL VAN GEHARD GLAS
B— STOFFILTERS
C— 3 x120mm RGB-FANS
D— 1 x120mm FAN
E— HDD-BEHUIZING EN -LADEN
F— MASSIEF ZIJPANEEL
G— VOORPANEEL
H— VERWISSELBARE SSD-LADES

3635
NEDERLANDS
SSD’S INSTALLEREN
PSU INSTALLERENHDD’S INSTALLEREN
PCI-E-KAARTEN INSTALLEREN
