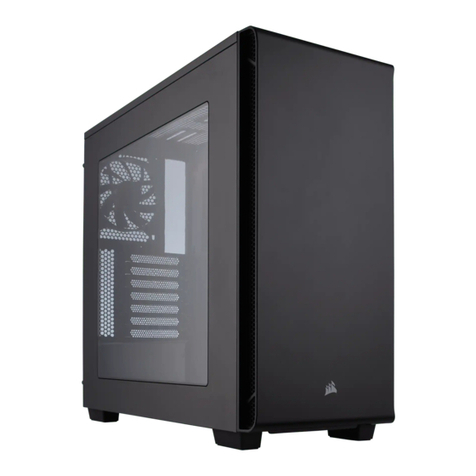

Corsair Carbide series User manual

WEB: corsair.com
PHONE: [phone]
WARRANTY:www.corsair.com/
support/warranty
SUPPORT: support.corsair.com
BLOG: corsair.com/blog
FORUM: forum.corsair.com
YOUTUBE: youtube.com/corsairhowto
© 2018 CORSAIR MEMORY, Inc. All rights reserved. CORSAIR and the sails
logo are registered trademarks in the United States and/or other countries.
All other trademarks are the property of their respective owners. Product may
vary slightly from those pictured. 49-001752 AC MID-TOWER GAMING CASE
CARBIDE SERIES®
275Q
275Q

ENGLISH................................................................ 
FRANÇAIS............................................................ 
DEUTSCH............................................................
ESPAÑOL............................................................
PУССКИЙ ...............................................................
PORTUGUÊS.....................................................

2
1
CASE SPECIFICATIONS
ENGLISH
Length..............................................................................................................................................................................mm
Width................................................................................................................................................................................mm
Height...............................................................................................................................................................................mm
MaximumGPUlength...............................................................................................................................................mm
MaximumCPUheight ...............................................................................................................................................mm
MaximumPSUlength ...............................................................................................................................................mm
Fanlocations
Front ...................................................................................................................................................xmmxmm
Top.......................................................................................................................................................xmmxmm
Rear....................................................................................................................................................................................mm
Radiatorcompatibility
Front .............................................................................................................................................................mmmm
Top......................................................................................................................................................................................mm
Rear....................................................................................................................................................................................mm
211mm 460mm
455mm
ACCESSORY KIT CONTENTS
x16
Fan screws (short)
x16
MBD/HDD screws
x16
ODD/SSD screws
x1
Motherboard standos
x8
Long fan screws
x6
Cable ties

ATX
MATX
ITX
4
3
ENGLISH
REMOVING THE SIDE PANELS
INSTALLING THE MOTHERBOARD
CASE FEATURES
A — SOLID SIDE PANEL WITH NOISE
DAMPING MATERIAL
B — SOLID TOP PANEL WITH NOISE
DAMPING MATERIAL
C — 2x120mm FANS
D — FRONT BEZEL
E — DUST FILTERS
F — HDD CAGE AND TRAYS
G — REMOVABLE SSD TRAYS
H — FAN PWM REPEATER
A
B
C
D
F
EH
G
A
C
E

6
5
ENGLISH
INSTALLING SSDS
INSTALLING PSU
INSTALLING PCI-eCARDS
INSTALLING HDDS

USB 3.0
HD AUDIO RESET SW
POWER LED +
POWER LED –
POWER SW HDD LED
8
7
INSTALLING THE FRONT I/O CONNECTORS
ENGLISH
FREQUENTLY ASKED QUESTIONS
1. Does the polarity matter with the I/O panel’s power and reset header?
No, only the LED headers.
2. Who should I contact if I received my case damaged or one of the fans is no longer working?
Please go to support.corsair.com and request an RMA so that we can replace
the damaged part(s).
3. Where can I mount a fan?
To learn more about this case visit the product page at corsair.com.
Fan mount locations
Front 3x120mm / 2x140mm
Top 2x120mm / 1x140mm
Rear 120mm
REMOVING THE FRONT BEZEL FAN PWM REPEATER
4-PIN
SATA

10
9
SPÉCIFICATIONS DU BOÎTIER
FRANÇAIS
Longueur.........................................................................................................................................................................mm
Largeur.............................................................................................................................................................................mm
Hauteur............................................................................................................................................................................mm
Longueurmaximaledecartegraphique........................................................................................................mm
Hauteurmaximaleduprocesseur......................................................................................................................mm
Longueurmaximaledublocd’alimentation ................................................................................................mm
Emplacementsdesventilateurs
Avant ..................................................................................................................................................xmmxmm
Haut.....................................................................................................................................................xmmxmm
Arrière...............................................................................................................................................................................mm
Compatibilitédesradiateurs
Avant ............................................................................................................................................................mmmm
Haut....................................................................................................................................................................................mm
Arrière...............................................................................................................................................................................mm
211mm 460mm
455mm
CONTENU DU KIT D’ACCESSOIRES
x16
Vis courtes pour ventilateur
x16
Vis pour carte
mère/disque dur
x16
Vis pour lecteur
optique/disque SSD
x1
Support pour carte mère
x8
Vis de ventilateur longues
x6
Attaches pour câbles

ATX
MATX
ITX
12
11
FRANÇAIS
RETRAITDESPANNEAUXLATÉRAUX
INSTALLATIONDELACARTEMÈRE
CARACTÉRISTIQUESDUBOÎTIER
A — PANNEAU LATÉRAL ROBUSTE AVEC
MATÉRIAU INSONORISANT
B — PANNEAU SUPÉRIEUR ROBUSTE AVEC
MATÉRIAU INSONORISANT
C — VENTILATEUR DE 2x 120mm
D — PANNEAU AVANT
E — FILTRE ANTI-POUSSIÈRE
F — BAIE DE DISQUE DUR ET PLATEAUX
G — PLATEAUX DE DISQUES SSD
AMOVIBLES
H — RÉPÉTEUR PWM POUR VENTILATEUR
A
B
C
D
F
EH
G
A
C
E

14
13
FRANÇAIS
INSTALLATIONDESSSD
INSTALLATIONDUBLOCD’ALIMENTATION
INSTALLATIONDESCARTESPCI-e
INSTALLATIONDESDISQUESDURS

USB 3.0
HD AUDIO RESET SW
POWER LED +
POWER LED –
POWER SW HDD LED
16
15
INSTALLATIONDESCONNECTEURSESAVANT
FRANÇAIS
RETRAITDUPANNEAUAVANT
1. La polarité est-elle importante pour l’alimentation du panneau d’E/S
et le cavalier de réinitialisation?
Non, uniquement pour les cavaliers à LED.
2. À qui dois-je m’adresser si mon boîtier est endommagé à l’arrivée ou lorsqu’un ventilateur ne
fonctionne plus?
Veuillez vous rendre sur le site support.corsair.com et demandez une RMA
(autorisation de retour de marchandise) pour que nous puissions
remplacer la ou les pièces endommagées.
3. Où puis-je monter un ventilateur?
Pour en savoir plus sur ce boîtier, veuillez vous rendre sur le site corsair.com,
à la page des produits.
FOIREAUXQUESTIONS
Emplacements des fixations de ventilateur
Avant 3x120mm / 2x140mm
Haut 2x120mm / 1x140mm
Arrière 120mm
RÉPÉTEUR PWM POUR VENTILATEUR
4-PIN
SATA

18
17
TECHNISCHEDATENDESGEHÄUSES
DEUTSCH
Länge ................................................................................................................................................................................mm
Breite ................................................................................................................................................................................mm
Höhe ..................................................................................................................................................................................mm
MaximaleGPU-Länge...............................................................................................................................................mm
MaximaleCPU-Höhe .................................................................................................................................................mm
MaximaleNetzteil-Länge.......................................................................................................................................mm
Lüfterpositionen
Vorderseite......................................................................................................................................xmmxmm
Oben...................................................................................................................................................xmmxmm
Rückseite.........................................................................................................................................................................mm
Radiatorkompatibilität
Vorderseite................................................................................................................................................mmmm
Oben..................................................................................................................................................................................mm
Rückseite.........................................................................................................................................................................mm
211mm 460mm
455mm
INHALTDESZUBEHÖRKITS
x16
Kurze Schrauben für Lüfter
Tornillos para ventilador
(cortos)
x16
Schrauben für die
Hauptplatine und
Festplattenlaufwerke
x16
Schrauben für optische und
SSD-Laufwerke
x1
Abstandhalter für
hauptplatine
x8
Lange Lüfterschrauben
x6
Kabelbinder Abrazaderas
para cables

ATX
MATX
ITX
20
19
DEUTSCH
ABNEHMENDERSEITENPLATTEN
INSTALLATIONDESMOTHERBOARDS
FUNKTIONSMERKMALEDESGEHÄUSES
A — MASSIVE SEITENPLATTE MIT
SCHALLDÄMMENDEM MATERIAL
B — MASSIVE OBERE ABDECKUNG MIT
SCHALLDÄMMENDEM MATERIAL
C — 2x120-mm-LÜFTER
D — BLENDE VORDERSEITE
E — STAUBFILTER
F — HDD-KÄFIG UND -SCHÄCHTE
G — ABNEHMBARE SSD-SCHÄCHTE
H — LÜFTER-PWM-REPEATER
A
B
C
D
F
EH
G
A
C
E

22
21
DEUTSCH
INSTALLATIONVONSSD-LAUFWERKEN
INSTALLATIONDESNETZTEILS(PSU)
INSTALLIERENVONPCI-e-KARTEN
INSTALLATIONVONHDD-LAUFWERKEN

USB 3.0
HD AUDIO RESET SW
POWER LED +
POWER LED –
POWER SW HDD LED
24
23
INSTALLATIONDERVORDERENIO-ANSCHLÜSSE
DEUTSCH
ABNEHMENDERVORDERENBLENDE
1. Muss bei der Ein/Austaste und dem Rücksetzschalter der I/O-Abdeckung die Polarität
beachtet werden?
Nein, nur bei den LED-Headern.
2. An wen kann ich mich wenden, wenn ich ein beschädigtes Gehäuse erhalten habe oder einer
der Lüfter nicht mehr funktioniert?
Gehen Sie zu support.corsair.com und fordern Sie eine RMA an, damit wir die beschädigten
Teile ersetzen können.
3. Wo kann ich einen Lüfter anbringen?
Weitere Informationen über dieses Gehäuse finden Sie auf der Produktseite bei corsair.com.
HÄUFIGGESTELLTEFRAGEN
Lüfter-Einbaupunkte
Vorderseite 3x120mm / 2x140mm
Oberseite 2x120mm / 1x140mm
Rückseite 120mm
LÜFTER-PWM-REPEATER
4-PIN
SATA

26
25
ESPECIFICACIONESDELCHASIS
ESPAÑOL
Longitud..........................................................................................................................................................................mm
Anchura ...........................................................................................................................................................................mm
Altura................................................................................................................................................................................mm
LongitudmáximadeGPU ......................................................................................................................................mm
LongitudmáximadeCPU.......................................................................................................................................mm
LongitudmáximadelaPSU..................................................................................................................................mm
Ubicacióndelventilador
Delantero..........................................................................................................................................xmmxmm
Superior.............................................................................................................................................xmmxmm
Posterior ..........................................................................................................................................................................mm
Compatibilidaddelradiador
Delantero....................................................................................................................................................mmmm
Superior............................................................................................................................................................................mm
Posterior ..........................................................................................................................................................................mm
211mm 460mm
455mm
CONTENIDODELKITDEACCESORIOS
x16
Tornillos para ventilador
(cortos)
x16
Tornillos para MBD/HDD
x16
Tornillos para ODD/SSD
x1
Separador para placa base
x8
Tornillos para
ventilador largos
x6
Abrazaderas para cables

ATX
MATX
ITX
28
27
ESPAÑOL
RETIRADADELOSPANELESLATERALES
INSTALACIÓNDELAPLACABASE
CARACTERÍSTICASDELCHASIS
A — PANEL LATERAL SÓLIDO CON
MATERIAL AMORTIGUADOR DEL RUIDO
B — PANEL SUPERIOR SÓLIDO CON
MATERIAL AMORTIGUADOR DEL RUIDO
C — VENTILADOR DE 2x 120mm
D — EMBELLECEDOR FRONTAL
E — FILTRO ANTIPOLVO
F — BANDEJAS Y BAHÍA DEL HDD
G — BANDEJAS DE SSD EXTRAÍBLES
H — REPETIDOR PWM DE VENTILADOR
A
B
C
D
F
EH
G
A
C
E

30
29
ESPAÑOL
INSTALACIÓNDELASUNIDADESSSD
INSTALACIÓNDELAPSU
INSTALACIÓNDELASTARJETASPCI-e
INSTALACIÓNDELASUNIDADESHDD

USB 3.0
HD AUDIO RESET SW
POWER LED +
POWER LED –
POWER SW HDD LED
32
31
INSTALACIÓNDELOSCONECTORESDEESFRONTALES
ESPAÑOL
RETIRADADELEMBELLECEDORFRONTAL
1. ¿Hay que tener en cuenta la polaridad con la alimentación y el cabezal de restablecimiento
del panel de E/S?
No, solo los cabezales LED.
2. ¿Con quién debo ponerme en contacto si recibo mi chasis dañado
o si uno de los ventiladores deja de funcionar?
Vaya a support.corsair.com y solicite un RMA para que podamos reemplazar las piezas
dañadas.
3. ¿Dónde puedo montar un ventilador?
Para obtener más información sobre este chasis, visite la página del producto en corsair.com.
PREGUNTASMÁSFRECUENTES
Puntos de montaje del ventilador
Parte delantera 3x120mm / 2x140mm
Parte superior 2x120mm / 1x140mm
Parte posterior 120mm
REPETIDOR PWM DE VENTILADOR
4-PIN
SATA

34
33
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОРПУСА
PУССКИЙ
Длина.................................................................................................................................................................................mm
Ширина..............................................................................................................................................................................mm
Высота ...............................................................................................................................................................................mm
Максимальная длина графического процессора...............................................................................................mm
Максимальная высота ЦП...........................................................................................................................................mm
Максимальная длина блока питания .....................................................................................................................mm
Расположение вентиляторов
...............................................................................................................................................xmmxmm
..................................................................................................................................................xmmxmm
...................................................................................................................................................................................mm
Совместимость радиаторов
.........................................................................................................................................................mmmm
.................................................................................................................................................................................mm
...................................................................................................................................................................................mm
211mm 460mm
455mm
СОДЕРЖИМОЕ КОМПЛЕКТА АКСЕССУАРОВ
x16
  
()
x16
   /
 
x16
  
/SSD-
x1
   
x8
   
x6
  

ATX
MATX
ITX
36
35
PУССКИЙ
СНЯТИЕ БОКОВЫХ ПАНЕЛЕЙ
УСТАНОВКА МАТЕРИНСКОЙ ПЛАТЫ
ОСОБЕННОСТИ КОРПУСА
A —    
 

B —    
 

C — 2x120- 
D —  
E —  
F —      
G —    

H —   
A
B
C
D
F
EH
G
A
C
E
