Daewoo DI-40HVF-3P2 User manual

3-in-1
STAND/TABLE/WALL FAN
DI-40HVF-3P2
INSTRUCTION MANUAL
GB

GB-2
IMPORTANT: Carefully read this instruction manual before switching on and keep
it safe.
WARNING!!!
If the power cord is damaged, it must be
replaced by the manufacturer, its service
or similarly qualified persons in order to
avoid a hazard.
The plug socket power cable must be
removed before cleaning the unit or
undertake maintenance operations.
WARNINGS
The product must be installed in accordance with the
national wiring rules.
This unit is intended for household and domestic use
only.
1. Well assemble the product before use.
2. Before connecting the appliance, check that:
- The supply voltage is the same as the nameplate,
- The power supply socket is suitable to the device,
- The cable plug is adapted to the socket
The product is intended only for a socket with a
main voltage of 230 volts (50 Hz).
3.
Never insert fingers, pencils or other objects through
the grid when the appliance is running.
4. Make sure the appliance is placed on a stable
surface when in use.
5. Do not use your appliance near a window. The rain

GB-3
could cause an electrical shock.
6. Never leave the appliance running unattended.
7. For security reasons, you MUST always remove the
plug from the outlet when not in use, before
cleaning or before maintenance.
8. Do not use chemicals or detergents for cleaning, it
could easily damage or deform your appliance.
9. Do not pull the cord to unplug from the socket.
10.Do not use the unit with a damaged cord or plug.
11.Never attempt to disassemble or repair the device
yourself. In the case of repairs by someone not
competent, the warranty is void.
12.Unplug the product when you move it.
13.Never run the product in the presence or within
reach of unsupervised children.
14.The unit and the grid should not be removed for
maintenance or cleaning.
15.The devices are not intended to be operated by
means of an external timer or a separate remote
control system.
16.This appliance can be used by children aged from
8 years and above and persons with reduced
physical, sensory or mental capabilities or lack of
experience and knowledge if they have been
given supervision or instruction concerning use of
the appliance in a safe way and understand the
hazards involved.
Children shall not play with the appliance.
Cleanin
g and user maintenance shall not be made
by children without supervision.
17.This product complies with the requirements of
Directives 2014/35/EU (repealing Directive

GB-4
73/23/EEC amended by Directive 93/68/EEC) and
2014/30/EU (repealing Directive 89/336/EEC).
18.WARNING !!! If the power cable is damaged, it
must
be replaced by the manufacturer, its after sales
service or similar qualified persons in order to avoid
a hazard.
19. The plug must be removed from the base before
cleaning the appliance or undertaking
maintenance operations.
20.Once the device is assembled, it is forbidden to
remove the grilles.
21.This appliance is intended to be used indoor &
household.
22.Regarding the correct assembly of the device,
refer to page 5 of the corresponding instructions.
23.For cleaning and maintenance instruction, refer to
page 5 of the corresponding section
24.User instructions should be provided with the
device so that it can be used safely.
ASSEMBLY
BASE ASSEMBY
USE AS STAND FAN
Assembly the tube on the base by tighten the four screws and insert the base
ring down over the round base.
The height of the fan can be adjusted by loosening the height adjustment ring.
Raise or lower the fan and carefully tighten the screw.
Insert the fan body in the main tube and tighten the screw to secure the
connection tube.

GB-5

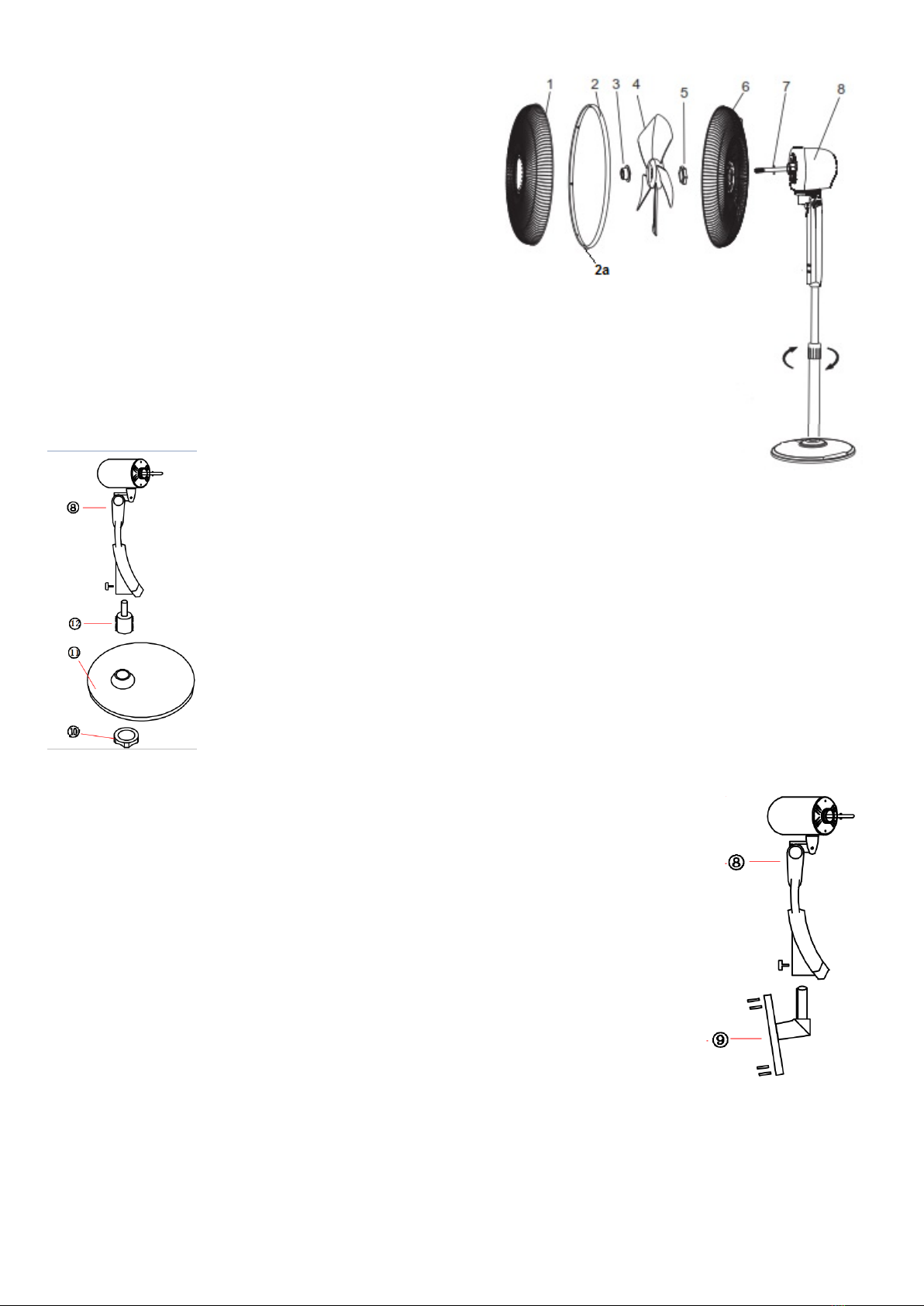

Loosen the nut (5) of the motor (8). Firmly mount
the rear grille (6) on the motor by matching 3
mounting pads. Tighten the nut (5) on the back
grid so as to block the grill against the motor.
Mount the fan blades (4) on the axis (7). Firmly
secure them with the reversed nut (3). At this
point, the blades should turn freely without
touching the nut of the rear grille.
Loosen the locking strapping clip (2a) Put the
front grille on the rear grille and tighten the
locking screw.
USE AS TABLE FAN
Put (12) into the hole of (11)
and tighten with (10), then
Insert the fan body (8) in (12) and tighten the screw to secure the
connection tube. Rest steps same as stand fan.
USE AS WALL FAN
Mounting (9) on to the wall then Insert the fan body (8) in (9) and
tighten the screw to secure the connection tube. Rest steps same as
stand fan.

GB-6
Remote Controller
Insert the thumbnail of your right hand into the Release Tab, and your index fingernail into
the Pull-Groove.
With your thumbnail, squeeze the Release Tab inwards whilst at the same time sliding the
battery holder out with your index fingernail.
OPERATING INSTRUCTIONS
Warning: Make sure the fan is fully assembled (and the grills are in place and locked)
before switching on.
1. Place your fan on a level and dry surface.
2. Plug the fan into a mains socket of suitable voltage and frequency (see Technical
Specifications for details)
3. Touch ON/OFF button to turn on the fan.
4. Choose the desired SPEED and MODE using the Control Panel or Remote Control buttons.
5. Use the TIMER button to set the desired turn-off time from 1-8 hours
6. Use the SWING button to start or stop oscillation.
7. Tilt Adjustment: To adjust the tile, hold the Main Body with on hand, push the Motor
Housing to desired vertical position with the other hand.
Caution: The fan should be always be switched off when making this adjustment.
CLEANING AND MAINTENANCE
Warning : Always unplug the appliance before cleaning.
1. Always disconnect the appliance from the mains by switching it off and removing the
plug from the power outlet before cleaning.
2. To clean the outer surface of the appliance, use a lightly damp cloth. Then, dry it
thoroughly with a soft, dry cloth before using again.
3. Do not allow water to penetrate the motor during cleaning.
4. Do not reconnect the unit until it is completely dry.
TECHNICAL SPECIFICATIONS
Model No.
DI-40HVF-3P2
Power supply
220-240V~50Hz
Power
55 W
Class II

VENTILATEUR MURAL/DE TABLE/STATIQUE
3 en 1
DI-40HVF-3P2
MODE D’EMPLOI
FR

FR-2
IMPORTANT : Lisez attentivement ce mode d'emploi avant de mettre l'appareil
sous tension et conservez-le dans un lieu sûr.
AVERTISSEMENT !!!
Si le cordon d'alimentation est
endommagé, il doit être remplacé par le
fabricant, son agent d'entretien ou des
personnes de qualification similaire afin
d'éviter tout risque.
Le cordon d'alimentation doit être retiré
de la prise avant de nettoyer l'appareil ou
d'effectuer des réparations.
AVERTISSEMENTS
Le produit doit être installé conformément aux règles de
câblage nationales.
Cet appareil est uniquement conçu pour un usage
familial et domestique.
1.
Assemblez de manière appropriée le produit avant
utilisation.
2. Avant de brancher l'appareil, vérifiez que :
- La tension d'alimentation est identique à celle
indiquée sur la plaque signalétique.
- La prise d'alimentation est adaptée à l'appareil.
- La fiche du câble est adaptée à la prise.
Le produit est uniquement conçu pour une prise
dont la tension secteur est de 230 volts (50 Hz).
3. N'introduisez jamais les doigts, des crayons ou
d'autres objets à travers la grille lorsque l'appareil

FR-3
fonctionne.
4. Assurez-vous que l'appareil est sur une surface
stable s'il n'est pas utilisé.
5. N'utilisez pas l'appareil près d'une fenêtre. La pluie
peut entraîner un choc électrique.
6. Ne laissez jamais cet appareil fonctionner sans
surveillance.
7. Pour des raisons de sécurité, vous DEVEZ toujours
retirer la fiche lorsque l'appareil n'est pas utilisé,
avant nettoyage ou entretien.
8. N'utilisez pas des produits chimiques ou des
détergents pour nettoyer. Cela pourrait facilement
endommager ou déformer votre appareil.
9. Ne tirez pas sur le cordon pour le débrancher de la
prise électrique.
10.N'utilisez pas l'appareil avec une fiche ou un
cordon endommagé.
11.Ne tentez jamais de réparer ou de démonter
l'appareil
vous-même. En cas de réparations par une
personne non qualifiée, la garantie sera annulée.
12.Débranchez le produit lorsque vous le déplacez.
13.N'utilisez jamais l'appareil en présence ou près des
enfants sans surveillance.
14.
L'appareil et la grille ne doivent pas être retirés pour
des raisons d'entretien ou de nettoyage.
15.Les appareils ne sont pas conçus pour fonctionner
avec une une minuterie externe ou un système de
commande à distance séparé.
16.Cet appareil peut être utilisé par des enfants de
plus de 8 ans et des personnes dont les capacités
physiques, sensorielles ou mentales réduites, ou

FR-4
n'ayant pas d'expérience et de connaissance si
elles sont supervisées ou ont été instruites
concernant l'utilisation de l'appareil d'une manière
sûre et comprennent les risques encourus.
Les enfants ne doivent pas jouer avec l'appareil. Le
nettoyage et la maintenance utilisateur ne doivent
pas être effectués par des enfants sans supervision.
17.Ce produit répond aux dispositions des directives
2014/35/EU (abrogeant la directive 73/23/EEC
modifiée par la directive 93/68/EEC) et 2014/30/EU
(abrogeant la directive 89/336/EEC).
18.AVERTISSEMENT !!! Si le cordon d'alimentation est
endommagé, il doit être remplacé par
le fabricant,
son service après-vente ou toute autre personne
qualifiée afin d'éviter tout risque.
19. La fiche doit être retirée de la base avant de
nettoyer l'appareil ou d'effectuer une réparation.
20.Une fois l'appareil monté, vous ne devez pas retirer
les grilles.
21.Cet appareil est conçu pour être utilisé en intérieur
et au domicile.
22.Pour assurer le montage approprié de l'appareil,
reportez-vous à la page 5 des instructions
correspondantes.
23.Pour les instructions concernant l'entretien et le
nettoyage, reportez-vous à la page 5 de la section
correspondante.
24.Le mode d'emploi doit être fourni avec l'appareil
afin qu'il fonctionne en toute sécurité.
