DELTACALOR TELICA CINTRE 900 W Specification sheet

DOC.IS.004610 M 22.01.2021
TELICA CINTRÉ
NOTICE D’UTILISATION ET D’INSTALLATION
OPERATION AND INSTALLATION MANUAL
MANUALE D’USO E INSTALLAZIONE

[ 2 ]
[FR]-[3]
Seul un usage approprié des instructions suivantes pourra garantir la sécurité du produit.
Il est donc fortement conseillé de les lire avant l’installation et de les conserver pour un
éventuel usage futur. Dans le cas où des doutes relatifs au montage du produit surviendraient,
il est conseillé de demander l’intervention d’une personne technique qualifiée.
[EN]-[31]
These instructions must be read carefully to ensure the product operates
safely.We would therefore strongly recommend reading them before starting
on installation and keep them for future reference. Call a qualified technician
for help if you have any doubts about installing the product.
[IT]-[59]
Queste istruzioni devono essere lette attentamente per garantire il funzionamento in
sicurezza del prodotto. Pertanto si raccomanda fortemente di leggerle prima di procedere
con l’installazione e di conservarle per poterle consultare in futuro. In caso di dubbi circa
le modalità di installazione del prodotto, chiedere assistenza a un tecnico qualificato.

[ 3 ]
• Tout dommage résultant du non-respect de ces consignes en-
traîne la non application de la garantie constructeur.
• Ne pas utiliser l’appareil à l’extérieur.
• Votre appareil est destiné à un usage domestique et ne doit pas
être utilisé à d’autres fins.
• Si l’appareil est tombé, endommagé ou ne fonctionne pas cor-
rectement, ne pas mettre l’appareil en marche et s’assurer que
l’alimentation de l’appareil est coupée (fusible ou disjoncteur).
• Ne jamais démonter l’appareil. Un appareil mal réparé peut pré-
senter des risques pour l’utilisateur.
• Pour tout problème, consultez votre point de vente.
• Si le câble d’alimentation est endommagé, il doit être remplacé
par le fabricant, son service après-vente ou un autre profession-
nel, afin d’éviter tout danger. Attention: le câble d’alimentation
ne doit pas toucher le corps chauffant.
• Avertissement: Afin d’éviter une surchauffe, ne pas couvrir l’ap-
pareil. Si l’appareil est couvert, l’élévation de la température dé-
clenchera le limiteur interne.
• Cet appareil de chauffage est rempli d’une quantité précise
d’huile spéciale, fiche de sécurité disponible sur demande. En cas
de fuite, mettre l’appareil hors-service, le confiner pour éviter
que l’huile ne se répande ou ne soit ingérée accidentellement par
un enfant, puis contacter immédiatement le vendeur de l’appa-
reil ou le représentant du fabricant. Toute opération nécessitant
l’ouverture d’un des bouchons de fermeture du réservoir d’huile
ne doit être effectuée que par le représentant agrée du fabricant.
• Lorsque l’appareil de chauffage est mis au rebut, respecter les
réglementations concernant l’élimination de l’huile.
• L’appareil de chauffage ne doit pas être placé juste en dessous
d’une prise de courant.
CONSIGNES DE SÉCURITÉ

[ 4 ]
AVERTISSEMENT POUR LES
PERSONNES HANDICAPÉES
ET LES ENFANTS
• Cet appareil peut être utilisé par des enfants âgés de plus de
8 ans et par des personnes ayant des capacités physiques, senso-
rielles
ou mentales réduites ou dénuées d’expérience ou de
connaissance, s’ils (si elles) sont correctement surveillé(e)s ou
si des instructions relatives à l’utilisation de l’appareil en toute
sécurité leur ont été données et si les risques encourus ont été
appréhendés.
• Les enfants ne doivent pas jouer avec l’appareil.
• Le nettoyage et l’entretien par l’usager ne doivent pas être ef-
fectués
par des enfants sans surveillance.
• Il convient de maintenir à distance les enfants de moins de 3 ans,
à moins qu’ils ne soient sous une surveillance continue.
• Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre
l’appareil en marche ou à l’arrêt, à condition que ce dernier ait
été placé ou installé dans une position normale prévue et que
ces enfants disposent d’une surveillance ou aient reçu des ins-
tructions quant à l’utilisation de l’appareil en toute sécurité et en
comprennent bien les dangers potentiels.
• L’appareil de chauffage doit être installé de façon telle que les
interrupteurs et autres dispositifs de commande ne puissent être
touchés par une personne qui se trouve dans la baignoire ou
sous la douche (réf. norme NF C15-100).
• Le circuit d’alimentation de cet appareil doit comporter un dis-
positif de coupure omnipolaire (réf. norme NF C15-100).
Ne pas couvrir l’appareil de chauffage.

PRÉCAUTIONS POUR
THERMOSTAT WIFI
L’appareil permet le contrôle à distance à travers la communica-
tion wi-fi.
Il est obligatoire de respecter une distance d’au moins 20 cm de la
zone de présence humaine habituelle.
• Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni
régler ni nettoyer l’appareil, et ni réaliser l’entretien de l’utilisa-
teur.
ATTENTION
Certaines parties de ce produit peuvent devenir très
chaudes et provoquer des brûlures. Il faut prêter une
attention particulière en présence d’enfants et de
personnes vulnérables.
[ 5 ]

[ 6 ]

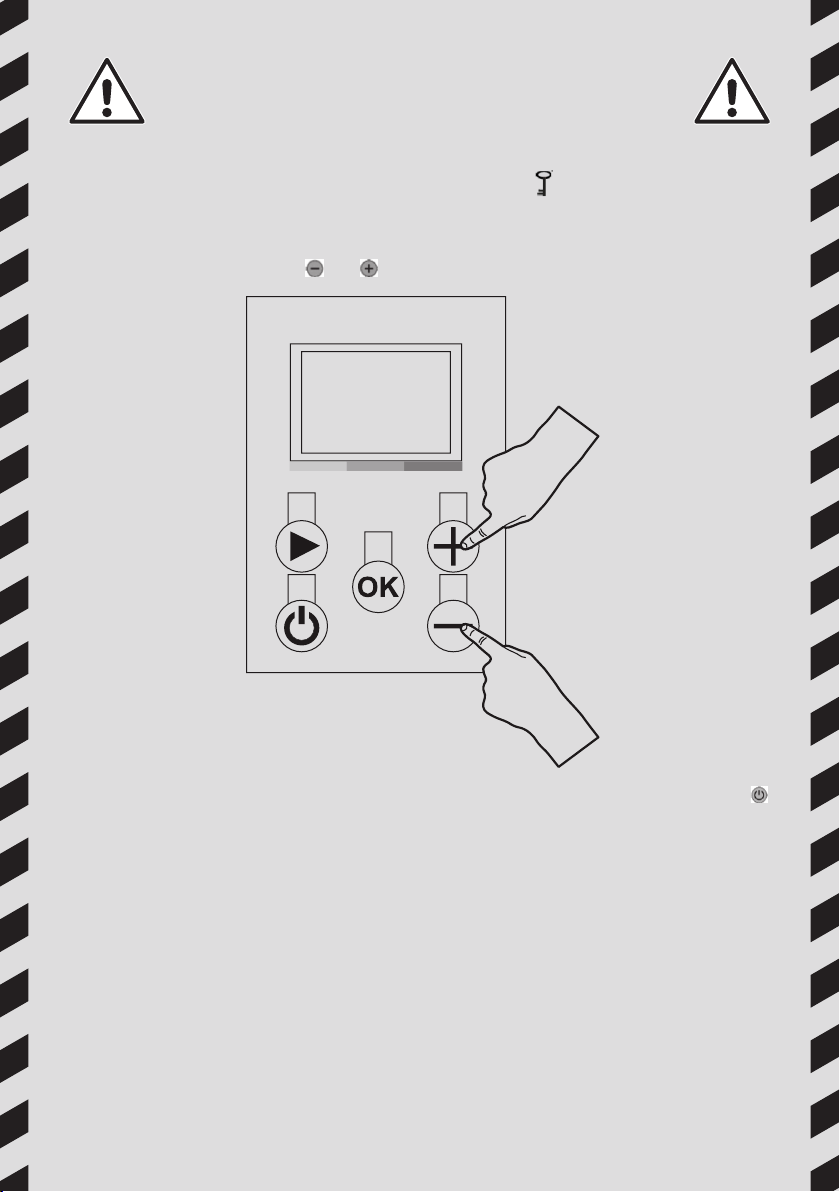

SÉCURITÉ ENFANTS
Verrouillage clavier « »
Pour activer/désactiver la fonction de verrouillage du clavier ap-
puyez sur les touches et pendant 5s.
Toutes les touches sont verrouillées sauf celle de Marche/Arrêt .
Dans ce mode il est impossible de modifier la configuration des
programmes, la température ou d’activer les autres fonctions.
Dans ce mode de fonctionnement il n’est possible que d’éteindre
le dispositif.

PRÉPARATION D’INSTALLATION
Avant de raccorder l’appareil de chauffage, couper l’électricité au
disjoncteur général.
L’appareil de chauffage est un appareil de classe II, il peut donc
être installé dans toutes les pièces de la maison y compris dans les
volumes de protection 2 et 3 d’une salle de bain (IP24).
L’appareil de chauffage doit être installé à 15 cm minimum de tout
obstacle (étagères, voilages, meubles etc.).
[ 7 ]

ALIMENTATION ET
RACCORDEMENT ÉLECTRIQUES
• L’alimentation de l’appareil de chauffage doit être protégée,
conformément aux normes en vigueur, par un interrupteur diffé-
rentiel
de 30 mA et un dispositif de protection contre les
surintensités adapté aux caractéristiques de la ligne de raccorde-
ment.
• Avant la première utilisation, vérifier que la tension utilisée cor-
responde
bien à celle indiquée sur l’appareil.
• Ce appareil de chauffage est un appareil de classe II (double
isolation électrique).
• Le raccordement à la terre est interdit.
• Le raccordement des trois fils doit être réalisé dans une
boîte de raccordement électrique conforme aux normes en vi-
gueur.
• Conformément aux normes françaises, vous ne devez pas
adapter à ce cordon une fiche pour le branchement dans
une prise.
• Vous devez isoler le fil pilote si celui-ci n’est pas utilisé.
Alimentation monophasée 230 V~ ±10% 50 Hz.
• Fil bleu/gris : Neutre
• Fil Marron : Phase
• Fil noir : Fil pilote
[ 8 ]

[ 9 ]

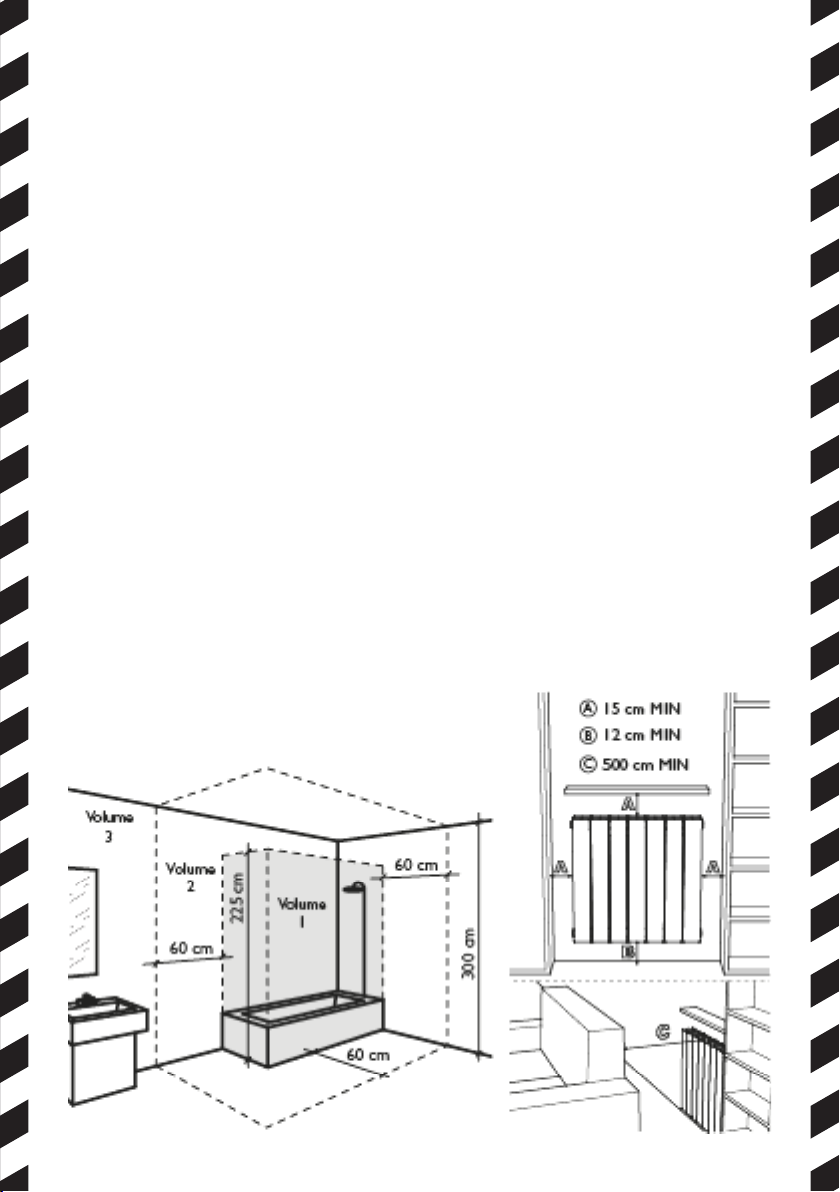

FIXATIONS DES CONSOLES MURALES
1. Avant le montage du radiateur au mur, vérifiez que les dis-
tances indiquées sur les dessins «PRÉPARATION D’INSTAL-
LATION» soient respectées (voir p.5).
2. Déterminez dans le tableau votre modèle de radiateur et res-
pecter les hauteurs et la largeur indiquées pour le montage
des pattes de fixation. Pour aide à l’installation, faire référence
aux dessins 1 et 2 (voir page suivante).
Puissances H L Écrans de
fixation
900 W 500 mm 260 mm 3
1500 W 500 mm 500 mm 3
1800 W 500 mm 660 mm 3
H = Hauteur trous de fixation
L = Largeur trous de fixation
3. Fixez les consoles au mur en utilisant des tasseaux (non four-
nis) adaptés à la structure du mur sur lesquel le radiateur est
positionné.
4. Une fois fixé,fermez le système de sécurité avec les vis comme
indiqué sur le dessin 3 (voir page suivante).
REMARQUE
Les vis et les fiches ne sont pas fournies.

[ 10 ]
1
2
3

[ 11 ]
UTILISATION CORRECTE

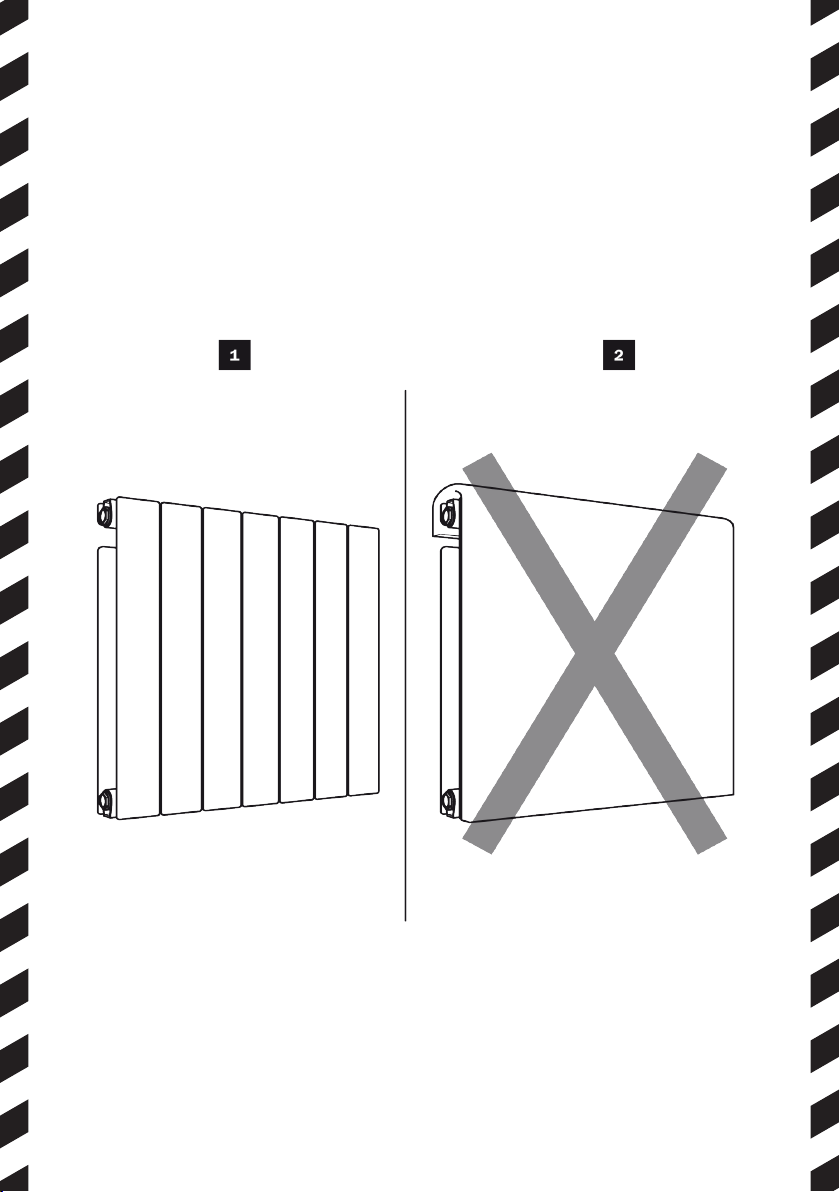

Utilisez le produit de la façon indiquée sur la figure 1. Ne posez en aucun
cas de serviettes ni de vêtements sur le cadre extérieur (figure 2). Une
utilisation incorrecte risque de causer de dangereuses surchauffes et de
compromettre le fonctionnement de l’appareil.
Pour nettoyer l’appareil, n’utilisez aucun produit chimique, mais servez-
vous d’un chiffon humide non abrasif.

[ 12 ]

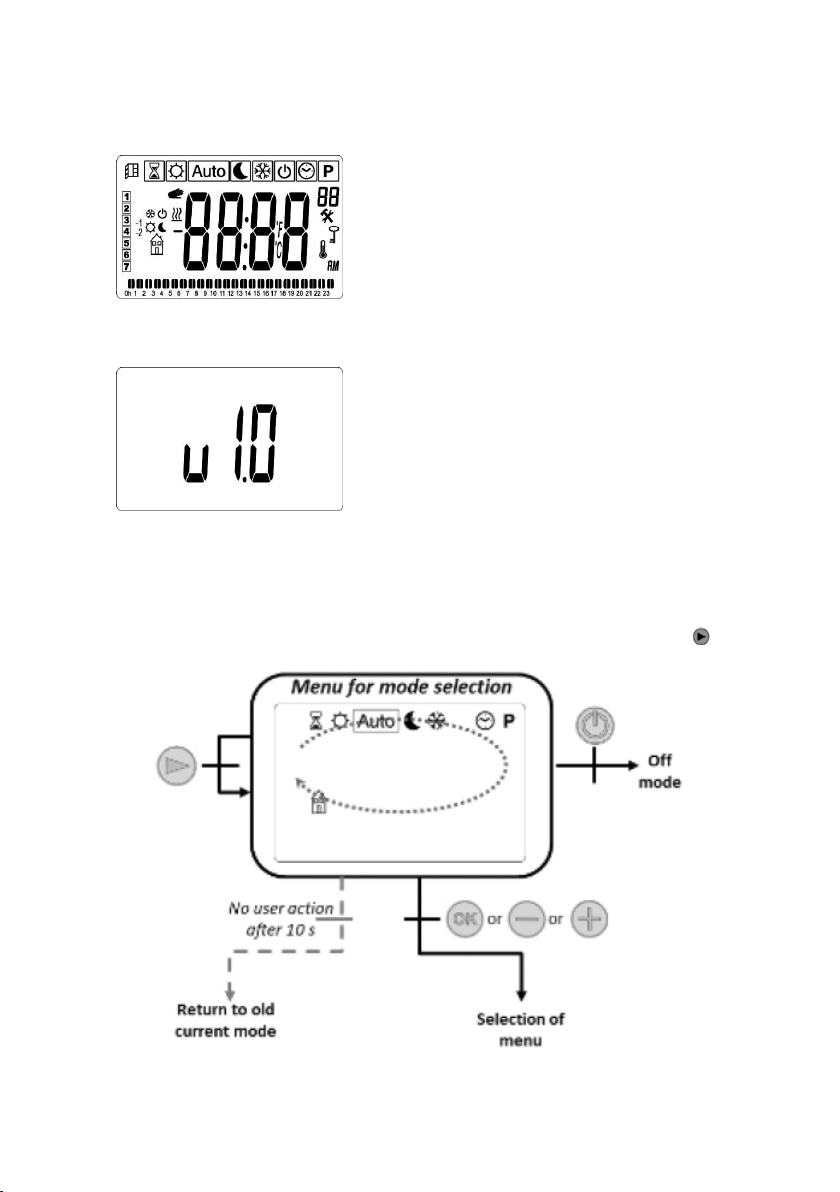

PREMIERE INSTALLATION
Quant le thermostat est allumé ou après
avoir rebranché le produit, tous les picto-
grammes s’affichent sur l’écran LCD:
L’utilisateur peut ensuite voir une deuxième
page-écran, qui répète la version actuelle du
logiciel du produit:
La troisième page-écran dépend de l’état du
thermostat:
• Lors du premier démarrage du produit, la
page-écran de la modification de l’heure
s’affiche;
• Après une coupure de courant, ce sera la
page-écran du mode en cours;
• Après le réarmement du produit, la page-
écran de modification sera l’heure.
• Lorsque le thermostat est installé pour la
première fois ou après le rebranchement
d’un produit, l’utilisateur doit configurer
l’heure et la date.
FONCTIONNEMENT

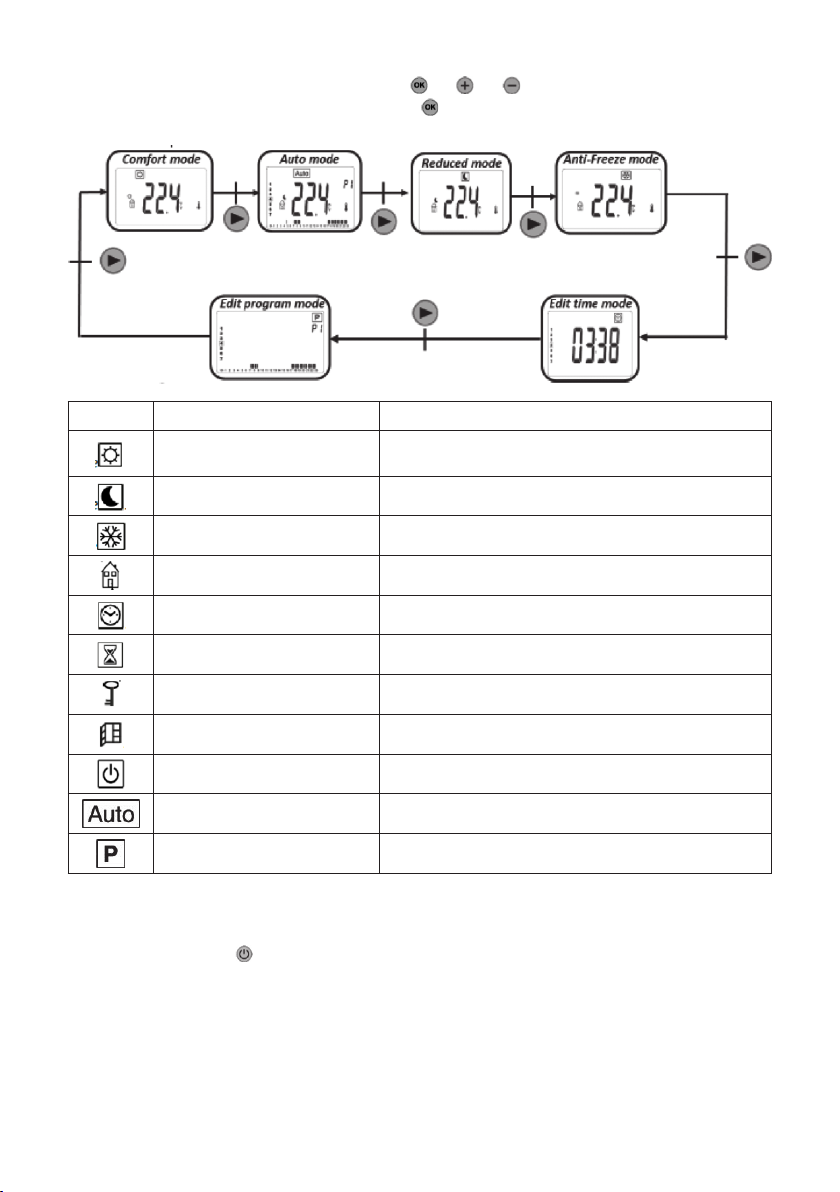

Pour changer le mode du thermostat en cours, l’utilisateur doit appuyer sur la touche de navi-
gation droite pour afficher le mode de travail.

[ 13 ]
L’utilisateur déplace le curseur du cadre pour choisir un mode de travail.
Pour sélectionner un mode, il faut appuyer sur ou ou .
Validez le mode choisi en appuyant sur la touche sinon le thermostat revient automatiquement
au dernier mode sélectionné.
Icones Mode ou fonction Description
Confort Active et configure la température du mode
confort
Nuit (Eco) Active et configure la temperature du mode Eco
Hors-gel Active le mode Hors-Gel
Fil-Pilote: Active le mode Fil-Pilote
Heure Active la modification du jours et de l’heure
Boost (minuterie) Active le radiateur sur la puissance maximum
Verrouillage clavier Activation verrouillage
Détection fenêtre ouverte Activation mode fenêtre ouverte
Arrêt chauffage Activation du dispositif en mode Arrêt chauffage
Automatic Activation du Mode Automatic
Programmation Activation du Mode Programmation
Marche/Arrêt Chauffage
Appuyez sur la touche pour allumer le dispositif ou le mettre en mode Arrêt chauffage (OFF).
Quand le dispositif est allumé l’écran montre la température et l’heure.
Dans le mode Arrêt l’écran montre l’heure et le jour de la semaine en cours.

[ 14 ]
Mode de fonctionnement
Appuyez sur la touche pour sélectionner le mode de fonctionnement voulu. Les icônes du
tableau ci-dessous, indiquant les différents types de mode, s’affichent.
Heure Fil-Pilote Confort Nuit Hors gel Automatic
Mode Confort
Dans ce mode, le produit est utilisé à une température de confort préconfigurée.
Vous pouvez cependant modifier la température et en choisir une autre.
Sur l’économiseur d’écran, si vous appuyez sur les touches et , la température de confort
commence à clignoter et vous pouvez la modifier.
Si vous appuyez sur la touche , la valeur de la température de consigne est activée.
Cette température de consigne sera utilisé en mode pendant la «phase haute» du pro-
gramme sélectionné .
Sur l’économiseur d’écran la touche sert à passer de la température mesurée à la température
configurée.
Si vous appuyez sur la touche , vous affichez le menu de navigation.
Si vous appuyez sur la touche , le thermostat est désactivé.
Valeur prédéfinie: 19°C.
Intervalle: de 10°C à 30°C.

[ 15 ]
Mode Nuit (Eco)
Dans ce mode, le produit fonctionne à une température configurée réduite.
Vous pouvez cependant modifier la température et en choisir une autre.
Sur l’économiseur d’écran,si vous appuyez sur la touche ou ,la température de configuration
réduite commence à clignoter et vous pouvez la modifier.
Si vous appuyez sur la touche , la valeur de la température de consigne est activée.
Cette température de consigne sera utilisé en mode pendant la « phase basse» du pro-
gramme sélectionné .
Sur l’économiseur d’écran, la touche vous permet de faire passer l’affichage de la température
mesurée à la température configurée.
Si vous appuyez sur la touche , vous affichez le menu de navigation
Si vous appuyez sur la touche , le thermostat est désactivé.
Valeur prédéfinie: 17°C.
Intervalle: de 5,0°C à 19°C (ou point de consigne inférieur 0,5°C si inférieur).

[ 16 ]
Mode automatique
Dans ce mode, le thermostat suit le programme choisi (intégré de P1 à P9 ou personnalisé de U1
à U4) en fonction de l’heure et des configurations courantes de Confort .et température
réduite. Sur l’économiseur d’écran, la touche fait passer l’affichage de la température mesurée
à la température de configuration et durée.
A partir de n’importe quelle page-écran si vous appuyez sur la touche et , vous pouvez
facilement afficher la température en cours du programme et en changer la valeur. La commande
commence à clignoter et la valeur peut être modifiée.
Si vous appuyez sur la touche , la valeur du point de consigne est activée. Le symbole de de
la main s’affiche lorsque la fonction de dépassement est activée.
Cette dérogation se poursuite pendant la phase suivante (modification de programme en cours,
une autre température configurée) ou pendant un maximum de 24 heures.
Si vous appuyez sur la touche , vous affichez le menu de navigation.
Si vous appuyez sur la touche , le thermostat est désactivé.

[ 17 ]
Mode Hors-gel
Ce mode configure
le produit en mode
hors-gel.
Sur l’économiseur
d’écran, si vous ap-
puyez sur la touche
et , la tempé-
rature de configu-
ration de l’hors-gel
commence à cligno-
ter et vous pouvez
la modifier.
Si vous appuyez sur
la touche , la va-
leur de la tempéra-
ture de consigne est
activée.
Sur l’économiseur
d’écran, la touche
vous permet de
faire passer l’affichage de la température mesurée à la température configurée.
Si vous appuyez sur la touche , vous affichez le menu de navigation.
Si vous appuyez sur la touche , la commande est désactivée.
Valeur prédéfinie: 7°C
Intervalle: de 0,5°C à 10°C.
Mode Arrêt chauffage (OFF)
En mode Arrêt le symbole
s’affiche en mode OFF .
Après avoir appuyé sur
l’une des 4 touches ( ou
ou ou ), la tempé-
rature mesurée s’affiche.
Après quelques secondes,
cette information n’est plus
affichée.
Ce mode applique une
température de référence
zéro.
Si vous appuyez sur la
touche , le thermostat
se réactive dans le dernier
mode sélectionné.

[ 18 ]

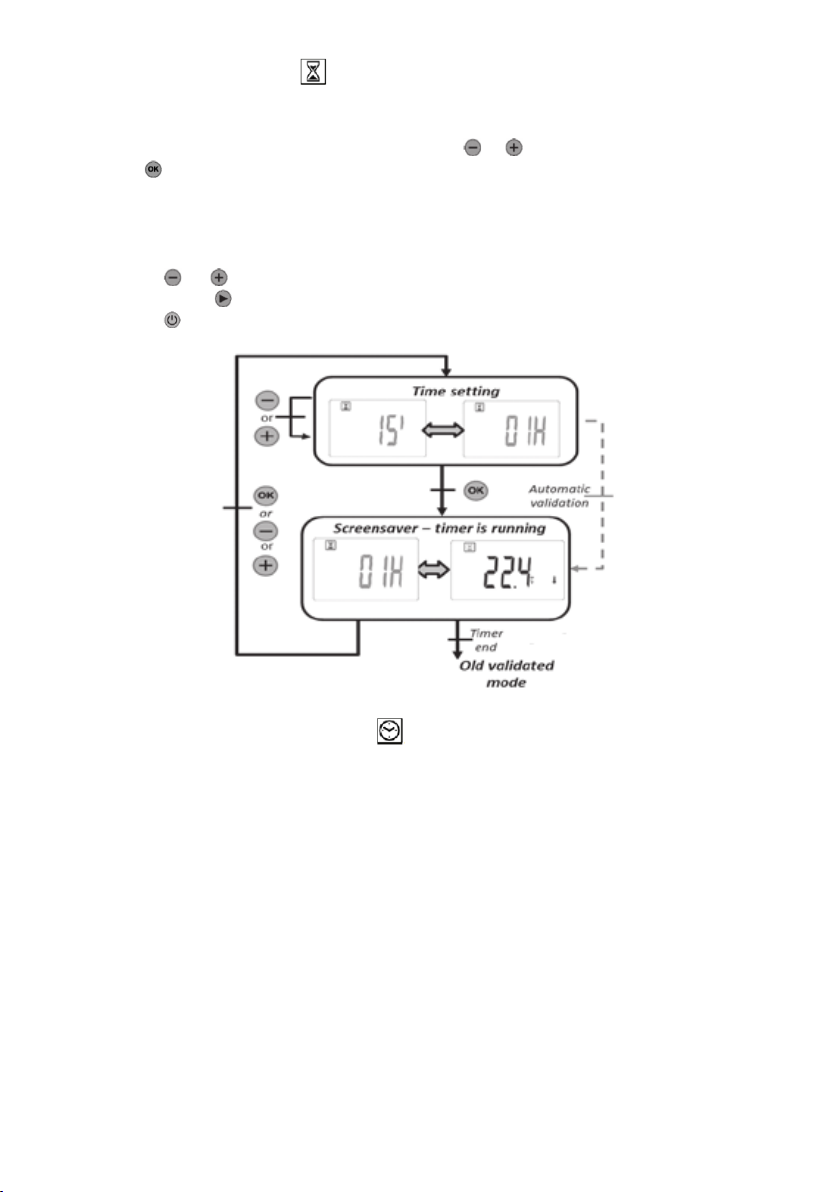

Mode Boost (minuterie)
Ce mode vous permet d’utiliser le produit à la puissance maximum pendant une durée configurée.
Configuration du temps de fonctionnement du BOOST:
La valeur temporelle se configure à l’aide des touches et .
La touche valide la valeur temporelle et démarre la période de boost.
Valeur prédéfinie: 30 minutes
Intervalle des valeurs: 15, 30, 45, 60 et 120 minutes
La minuterie est en cours d’exécution:
Le symbole boost clignote. Le temps restant et la température mesurée s’affichent.
Appuyez sur ou pour modifier la valeur temporelle.
Si vous appuyez sur pendant une seconde vous accédez au menu de sélection du mode.
Appuyez sur pour éteindre le thermostat et mettre à zéro la minuterie.
Mode de modification de l’heure
Ce mode vous permet de modifier l’heure et la date du produit.
• Configurations de l’heure et du jour :
• Réglage des heures
• Configuration des minutes
Adaptation du jour (1 correspond au lundi).
Configuration de la date:
• Choisir le jours
• Choisir le mois (01 correspond à janvier)
• Choisir l’année.

[ 19 ]
Chaque fois qu’une valeur clignote elle peut être réglée avec les touches et .
La valeur de la configuration et validée avec la touche .
La touche ramène à la configuration précédente.
Si vous n’appuyez sur aucune touche, le thermostat revient automatiquement au vieux mode
sélectionné.
Si vous appuyez sur , vous interrompez le produit en supprimant les valeurs modifiées et non
validées.

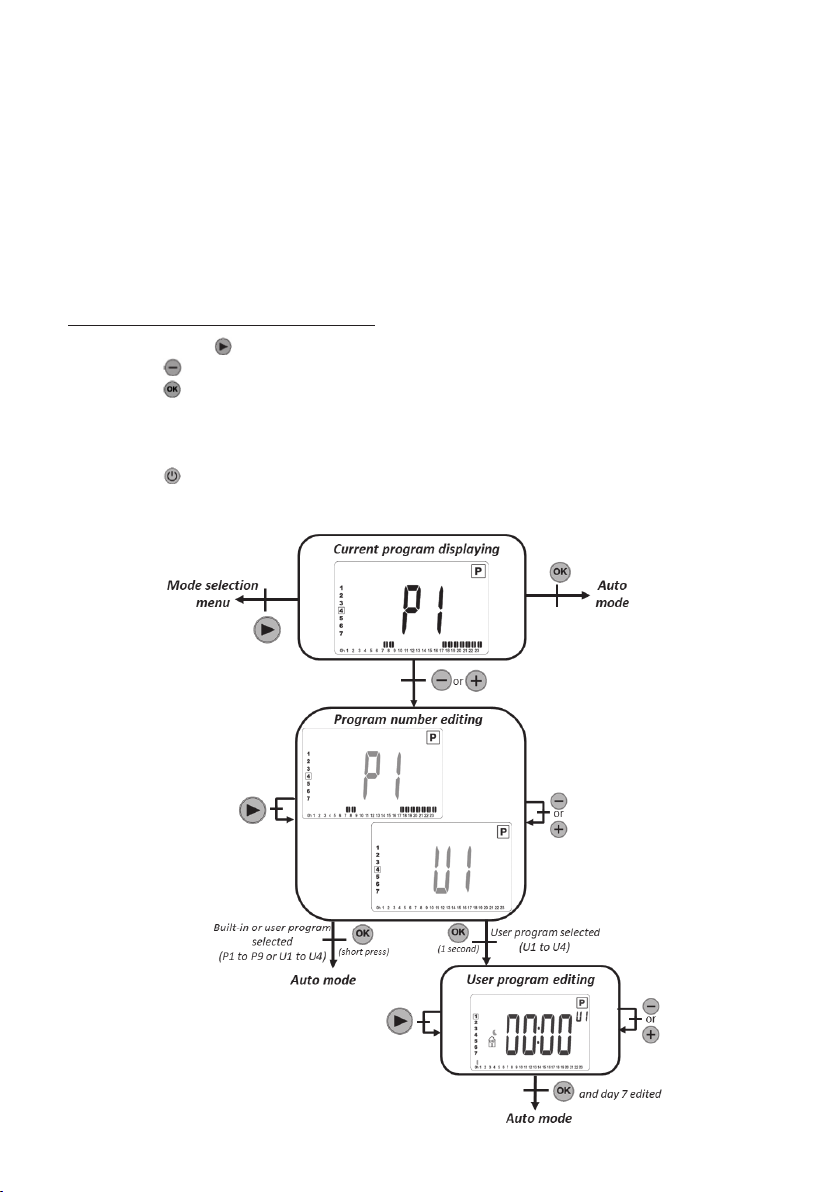

Mode programmation
Si vous appuyez sur vous revenez au menu de sélection du mode.
Appuyez sur pour revenir au mode automatique.
Appuyez sur ou pour modifier le numéro du programme.
Modification du numéro du programme
Si vous appuyez sur vous changez le jour de l’affichage du programme.
Appuyez sur ou pour modifier le numéro du programme.Appuyez sur pour valider le
programme sélectionné.
Si vous appuyez une seconde lorsque vous sélectionnez un programme utilisateur vous pouvez
le modifier.

[ 20 ]
Programme intégré:
• P1: matin, soir et weekend
• P2: matin, midi, soir et weekend
• P3: jour et weekend
• P4: soir et weekend
• P5: matin, soir (salle de bains)
• P6: matin, après-midi et weekend
• P7: 7H - 19H (bureau)
• P8 8H - 19H et SAMEDI (magasin)
• P9: weekend (maison secondaire)
Modification du programme utilisateur
Si vous appuyez sur vous activez une température réduite pour l’intervalle en cours.
Appuyez sur pour activer une température confort pour l’intervalle en cours.
Appuyez sur pour accepter le jour modifié.
Si le septième jour et validé, le thermostat revient en mode automatique (cf. paragraphe «Modifi-
cation du programme utilisateur»).
Valeur prédéfinie: température nominale réduite quotidiennement
Appuyez sur pour interrompre la sélection du programme et supprimer la sélection en modi-
fiant le programme si le dernier jour n’a pas été validé.
Aucune modification apportée ne sera sauvegardée.
