DETOMASO PANARO User manual

DETOMASO
PANARO

DE
2
Inhaltsverzeichnis
Vorwort .............................................................. 3
Wasserdichtigkeit ................................................. 4
Pegehinweise ..................................................... 5
Bedienungsanleitung ............................................ 6
Garantiebedingungen .......................................... 11

DE
3
Vorwort
Gratulation zum Kauf Ihrer neuen DETOMASO-Uhr.
Sie sind jetzt Eigentümer eines Zeitgebers, der sich durch höchste Präzision
und innovativem Design auszeichnet.
Für jede Uhr gilt, dass wir alle wichtigen Ersatzteile für viele Jahre bereithalten
und damit garantieren, dass jede Uhr über einen langen Zeitraum repariert
werden kann.
Damit wir gewährleisten können, dass Ihre neue Uhr viele Jahre problemlos
funktioniert, lesen Sie bitte sorgfältig die folgende Bedienungsanleitung.

DE
4
Wasserdichtigkeit
Die Wasserdichtigkeit Ihrer DETOMASO–Uhr ist mit 10 ATM getestet.
Das heißt, Ihre Uhr besteht unbeschadet Händewaschen, Baden, Regensprit-
zer, Schwimmen und Duschen. Sie ist nicht geeignet zum Tauchen.
Wasserdichtigkeit ist keine bleibende Eigenschaft; sie sollte jährlich und insbe-
sondere vor besonderen Belastungen überprüft werden, da die eingebauten
Dichtungselemente in ihrer Funktion und im täglichen Gebrauch nachlassen.
Um die Wasserdichtigkeit einer Uhr zu gewährleisten werden Dichtungen
verwendet. Diese unterliegen einem natürlichen Alterungsprozess. Sie werden
u. a. von Schweiß und Säuren angegriffen.
DIN 8310 regelt Kriterien, die neue Uhren aushalten müssen. Die Wider-
standsfähigkeit wird in Atmosphäre angegeben und auf dem Gehäuseboden
vermerkt. Ihre DETOMASO–Uhr hat eine Wasserdichtigkeit von 10 ATM.
Die Druckangabe „10 ATM“ darf nicht verwechselt werden mit der Tauchtiefe,
sondern ist die Denition des Prüfdrucks. Ein Prüfdruck von „10 ATM“ wird in
100 m Wassertiefe erreicht. Beim Schwimmen oder beim Sprung ins Wasser
kann kurzfristig ein größerer Druck auf die Dichtelemente entstehen als der
garantierte Prüfdruck.
Besonders gefährdet sind die Uhren, wenn man nach längerem Sonnenbaden
ins Wasser springt, weil sich dann der Aufschlagdruck mit dem Unterdruck
durch die Abkühlung addiert, was leichter zu Schäden führen kann.

DE
5
Pflegehinweise
Ihre Uhr ist ein Meisterwerk der Elektronik und Feinmechanik von hoher Präzi-
sion. Sie soll Ihnen lange die richtige Zeit anzeigen. Schützen Sie Ihre Uhr vor
Stößen, Magnetfeldern, starker Hitze, Wasser und Chemikalien, sowie vor me-
chanischem Abrieb. Zum Schlafen sollten Uhren grundsätzlich abgelegt werden.
Bleibt eine batteriebetriebene Uhr stehen oder wird das Nachlassen der
Batteriespannung angezeigt, sollte sie unverzüglich zum Fachgeschäft gebracht
werden, damit die leere Batterie weder in der Uhr noch in der Umwelt Schaden
anrichtet.
Der Batteriewechsel sollte regelmäßig und im Abstand von 1 – 1 ½ Jahren
im Fachgeschäft durchgeführt werden. Lassen Sie auch gegebenenfalls den
Zustand der Dichtungen überprüfen und diese, wenn nötig, erneuern.
Bei Kondenswasserbildung (Nebel unter dem Glas) muss die Uhr unverzüglich
ins Fachgeschäft gebracht werden, damit die Feuchtigkeit keinen Schaden
anrichtet. Die Krone sollte beim Tragen immer eingedrückt sein.

DE
6
Aufladen und Starten der Uhr:
Auaden der Uhr
Wenn Sie die Uhr starten oder wenn der auadbare Akku einen sehr niedrigen
Batteriestand aufweist, laden Sie sie auf, indem Sie die Uhr einer Lichtquelle
aussetzen.
Schnellstart-Funktion
Wenn die Sonnenlicht oder starkem Kunstlicht ausgesetzt ist (mehr als 1000
Lux) startet sie den Betrieb sofort, indem der Sekundenzeiger sich im 2-Sekun-
dentakt bewegt. Setzen Sie die Uhr so lange dem Licht aus, bis der Sekunden-
zeiger sich im 1-Sekundentakt bewegt. Wenn die Uhr nach einem vollständigen
Abschalten aufgeladen wird, stellen Sie Datum und Uhrzeit ein.
Hinweis
Die Uhr muss nicht vollständig aufgeladen sein. Wichtig ist, dass sie ausrei-
chend aufgeladen ist, besonders bei der ersten Auadung.
Achtung
Hinweise zum Laden
Bringen Sie die Uhr beim Auaden durch einen Fotoblitz, durch einen Spot,
durch Leuchtstoffröhren oder andere Lichtquellen nicht zu nah an die Licht-
quelle, da sich die Uhr dadurch extrem aufheizen kann, wodurch Schäden im
Inneren der Uhr auftreten können.
Wenn die Uhr zum Auaden dem Sonnenlicht ausgesetzt wird, lassen Sie sie
nicht lange Zeit auf dem Armaturenbrett im Fahrzeug oder ähnlichem liegen, da
sich die Uhr dadurch extrem aufheizen kann.
Achten Sie darauf, dass die Temperatur beim Auaden 50 °C nicht überschrei-
tet.

DE
7
Erforderliche Zeit ca.
Beleuch-
tungsstärke
(Lux)
Lichtquelle Umgebung A (in Stun-
den) B* C
500 60-W-Glüh-
birne Entfernung 60 cm 250 15 Std. 60 Min.
700 Leuchtstoff-
röhre Overhead- Projektor 175 11 Std. 50 Min.
1000 30-W-Leucht-
stoffröhre Entfernung 70 cm 120 6 Std. 30 Min.
3000 30-W-Leucht-
stoffröhre Entfernung 20 cm 40 2 Std. 10 Min.
5000 30-W-Leucht-
stoffröhre Entfernung 12 cm 22 80 Min. 6 Min.
10000 30-W-Leucht-
stoffröhre Entfernung 3 cm 10 30 Min. 3 Min.
10000 Sonne Wolkig 10 30 Min. 3 Min.
100000 Sonne Wolkenlos 38 Min. 1 Min.
A: Vollständige Auadung B: für 1-Sekundentakt C: für Betriebszeit von einem Tag
* Die Werte in dieser Spalte stellen die Ladezeiten dar, die erforderlich ist, damit sich der Sekun-
denzeiger konstant im 1-Sekundentakt bewegt, nachdem die Uhr den Betrieb mit der Bewegung des
Sekundenzeigers im 2-Sekundentakt aufgenommen hat. Auch wenn die Uhr nicht über den in der
Spalte angegebenen Zeitraum aufgeladen wurde, kann sich der Sekundenzeiger zeitweise im 1-Se-
kundentakt bewegen. Er wird aber bald wieder in den 2-Sekundentakt wechseln. Laden Sie deshalb
die Uhr für die angegebene Zeitdauer auf.
Wenn die Uhr vollständig aufgeladen ist, ist der Betrieb für ca. 6 Monate gewährleistet.
Richtlinie für die Aufladezeit

DE
8
Warnfunktion bei niedrigem Batteriestand
Wenn der auadbare Akku einen sehr niedrigen Batteriestand aufweist, bewegt
sich der Sekundenzeiger im 2- Sekundentakt anstelle des normalen 1-Sekun-
dentakts.
Laden Sie in diesem Fall die Uhr so bald wie möglich auf, indem Sie sie einer
Lichtquelle aussetzen. Sonst kann der Betrieb der Uhr in ca. 3 Tagen einge-
stellt werden.
Niedrigen Batteriestand vermeiden
Tragen Sie die Uhr so, dass sie nicht von Kleidungstücken bedeckt ist.
Lassen Sie die Uhr an einem hellen Ort, wenn sie nicht in Gebrauch ist.
*Achten Sie darauf, dass die Temperatur der Uhr 50 °C nicht überschreitet.
Hinweis zum Energieverbrauch
Diese Uhr besitzt eine wiederauadbare Batterie (Akku), die nur für den Einsatz
mit dieser Uhr gedacht ist. Deshalb ist, anders als bei konventionellen Uhren,
kein Austausch der Batterie erforderlich.
Die Solarzelle ist eine umweltfreundliche Energiequelle, die keine schädlichen
Auswirkungen auf die Umwelt hat.
Vorsicht
Setzen Sie niemals eine konventionelle Silberoxid-Batterie in Ihre Uhr ein, da
diese dann explodieren, eine starke Wärme entwickeln oder in Brand geraten
könnte. Die Uhr ist so konzipiert, dass die Uhr nicht funktioniert, falls eine
solche Batterie eingesetzt wird.

DE
9
Bedienungsanleitung

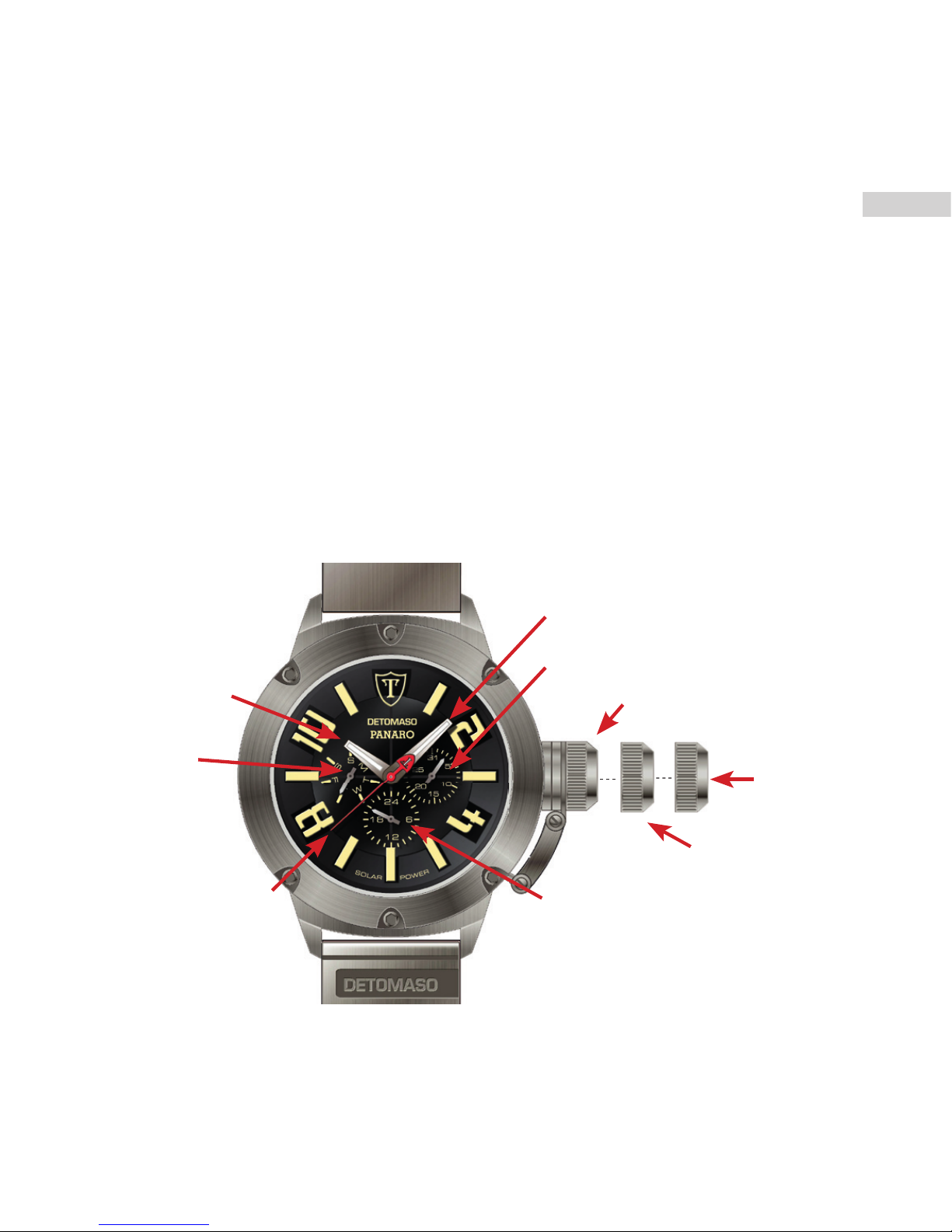

Einstellung der Uhrzeit und des Wochentags
1. Ziehen Sie die Krone heraus, in die 2te Position.
2. Stellen Sie die Uhrzeit und den Wochentag durch Drehen der Krone im Uhr-
zeigersinn ein. Hinweis: Durch Drehen der Krone entgegen dem Uhrzeiger-
sinn verändert sich die Wochentagsanzeige nicht.
3. Drücken Sie die Krone wieder in die Normal-Position.
Stundenzeiger
Sekundenzeiger
Normalposition
1te Position
Minutenzeiger
2te Position
Anzeige des
Wochentags
24-Stunden-Anzeige
Datumsanzeige

DE
10
Einstellung des Datums
1. Ziehen Sie die Krone heraus, in die 1te Position.
2. Krone im Uhrzeigersinn drehen, um den Datumszeiger zu verstellen, bis der
Datumsanzeiger auf dem gewünschten Tag steht.
3. Drücken Sie die Krone wieder in die Normal-Position.

DE
11
24 Monate Garantie
Wir garantieren, dass Ihre Uhr aus qualitativ hochwertigen Materialien gefertigt
wurde. Aufwändige Qualitätskontrollen garantieren, dass die Uhr vor Verlassen
der Fabrikation geprüft wurde. Trotzdem können Materialfehler leider nicht im-
mer ausgeschlossen werden. Sollte Ihre neue Uhr nicht fehlerfrei sein, wenden
Sie sich bitte innerhalb der Garantiefrist an unseren Kundendienst.
Auf Ihre Uhr gewähren wir 24 Monate Garantie ab Kaufdatum auf alle Mate-
rial- und Herstellungsfehler. Diese Herstellergarantie wird unbeschadet der
gesetzlichen Gewährleistungsansprüche gewährt. Die Garantie bezieht sich auf
die Funktion des Uhrwerks und der einwandfreien Verarbeitung der Uhr.
Nicht durch die Garantie abgedeckt sind Batterien, Verschleiß am Gehäuse,
Glas oder Uhrband sowie Schäden, die durch unsachgemäße Benutzung entste-
hen (Unfall, Glasbruch, Wasserschaden, herausgerissene Krone).
Innerhalb der Garantie werden Fabrikationsmängel kostenlos von uns behoben.
Sollte die Uhr nicht zu reparieren sein, wird die Uhr durch ein vergleichbares
Modell ersetzt.
Eine Haftung für Neben- und Folgeschäden ist ausgeschlossen.
Im Garantiefall senden Sie Ihre Uhr zusammen mit Ihrem Namen und Ihrer
Adresse sowie einer Kopie des Kaufbeleges an den Händler, bei dem Sie die
Uhr erworben haben. Oder an die auf der Rückseite dieser Bedienungsanleitung
angegebenen Anschrift.

12
EN
Contents
Foreword .......................................................... 13
Waterproof properties ........................................ 14
Instructions for care ........................................... 15
Operating instructions ........................................ 16
24 months warranty .......................................... 21

13
EN
Foreword
Congratulations on the purchase of your new DETOMASO watch. You are now
the new owner of a high precision time keeper characterised by its innovative
design.
We keep a long term stock of the most important spare parts for all our wat-
ches, guaranteeing repair over a period of many years.
In order to ensure that your new watch functions properly for many years,
please read the following instructions carefully.

14
EN
Waterproof properties
The water resistance of your DETOMASO watch has been tested to be
10 ATM.
This means that it is splashproof and that you may wash your hands or take
a bath or a shower with it. You may also swim with it but it is not suitable for
diving. Waterproofness is not a permanent characteristic; it should be tested
annually and in particular before the watch is put under exceptional strain, as
the seals deteriorate gradually in daily use. The seals are the important factor
in guaranteeing the waterproofness of a watch. These age naturally and are
also affected by perspiration and acids. ISO 2281 stipulates which standards
have to be met by a new watch. The level of waterproofness is given in ATM
and noted on the base of the casing.
Your DETOMASO watch has been tested and has a water resistance of 10
ATM. The specication 10 ATM is not to be confused with the diving depth; it
is simply the denition of the inspection pressure. An inspection pressure of
10 ATM is reached at a depth of 100 m. You cannot go diving with this watch.
In some cases a short-term higher pressure than the guaranteed inspection
pressure may be enforced on the seals, for example when swimming or diving
into water.
Watches are at particular risk when the wearer dives into water after sun-
bathing. The combination of the impact pressure with the negative pressure
caused by the sudden drop in temperature can quite easily cause damage.
It is important to check and, if necessary, replace seals when the battery is
replaced.

15
EN
Instructions for care
Your watch is a high precision electronic and mechanical masterpiece and
should serve you well for a long time.
Please keep your watch away from magnetic elds, heat, water and chemicals.
Do not submit it to sudden impact or abrasion. Watches should not be worn in
bed.
If a battery operated watch stops or the low battery indicator shows, it should
be taken to a specialist as soon as possible to prevent the battery from causing
damage in the watch or to the environment.
Batteries should be replaced by a specialist at regular intervals of approx. 1 –
1 ½ years. The seals can then be checked and, if necessary, replaced at the
same time.
In the event of condensation forming underneath the glass (misting), the watch
should be taken to a specialist as soon as possible to prevent the moisture
from causing further damage.
The crown should always be rmly pressed in or screwed tight during use.

16
EN
How to charge and start the watch:
To charge the watch
When you start the watch or when the energy in the rechargeable battery is
reduced to an extremely low level, charge it sufciently by exposing the watch
to light.
Quick-start function
When the watch is exposed to sunlight or strong articial light (of more than I
,000 lux.), it wi ll start operating immediately with the second hand moving at
2-second intervals. Expose the watch to sunlight or strong articial light until
the second hand moves at 1-second intervals.
When the watch is charged after it has stopped completely, set the date and
time before wearing the watch.
NOTE
It is not necessary to fully charge the watch. lt is important, however, to charge
the watch sufciently, especially for its initial charge.
Caution for charging
When charging the watch, do not place it too close to a photo ash light, spot-
light, ourescent light or other light sources as the watch may easily overheat
causing damage to the parts inside the watch. When exposing the watch to
sunlight to charge it, do not leave it on the dashboard of a car, etc. for a long
time, as the watch may easily overheat. While charging the watch, make sure
the watch temperature does not exceed 50°C.

17
EN
Time required (approx.)
Illumination
(lux) Light source Environment A B* C
500 60 w. Fluore-
scent light Distance of 60 cm (2ft.) 250 hours 15 hours 60 minutes
700 Fluorescent
light Ofce Over- head 175 hours 11 hours 50 minutes
1000 30 w. uores-
cent Iight Distance of 70 cm
(2 ft. 4 in.)
120 hours 6 hours 30 minutes
3000 30 w. uores-
cent Iight Distance of 20 cm (8 in.) 40 hours 2 hours 10 minutes
5000 30 w. uores-
cent Iight Distance of 12 cm (5 in.) 22 hours 80 minutes 6 minutes
10000 30 w. uores-
cent Iight Distance of 3 cm 10 hours 30 minutes 3 minutes
10000 Sun Wolkig 10 hours 30 minutes 3 minutes
100000 Sun Wolkenlos 3 hours 8 minutes 1 minute
A: for full charge B: für for 1-second intervals C: für to maintain 1-day usage
* The values in this column represent the charging times required until the second hand moves
constantly at !-second intervals after the watch starts operating with the second hand moving at
2-second intervals. Even if the watch is not charged for the time specied in the column, the second
hand may temporarily move at 1-second intervals. But it will soon resume moving at 2-second
intervals and therefore charge the watch for more than the specied period.
The above table only provides general guideline. When the watch is fully charged it will keep opera-
ting for approximately 6 months.
Guideline of charging Time

18
EN
Low battery indication and warning
When the energy level in the rechargeable battery has reached an extremely
low level, the second hand starts moving at 2-second intervals instead of the
normal 1-second intervals.
In that case, recharge the watch as soon as possible by exposing it to light.
Otherwise, the watch may stop operating in about 3 days.
To avoid low battery status
Wear the watch so that it is not covered by your clothes.
When the watch is not in use, store it in a bright place as long as possible
Make sure that the watch temperature does not exceed 50°C.
Note on power supply
This watch is provided with a rechargeable battery for exclusive use with the
watch. Therefore battery replacement is not necessary as with conventional
watches.
The solar cell is an environment friendly clean energy source.
Caution
Never insert a conventional silver oxide battery in your watch as it may explode,
generate intense heat or catch re. The watch will not operate with a regular
battery.

DE
19
EN
Operating instructions
Setting the time and the weekday
1. Pull out the crown into the 2nd position.
2. Turn the crown clockwise to set the time an weekday.
3. Push back the crown into the normal position.
Hour hand
Second hand
Normal position
1te Position
Minute hand
2nd Position
Display of the
weekday
24 h display
Date display

Setting the Date
1. Pull out the crown into the 1st position.
2. Turn the crown clockwise to set date.
3. Push back the crown into the normal position.
20
EN
