DeWalt DCF6201 User manual

DCF6201

B
Copyright DEWALT
Dansk (oversat fra original brugsvejledning) 3
Deutsch (übersetzt von den originalanweisungen) 8
English (original instructions) 14
Español (traducido de las instrucciones originales) 19
Français (traduction de la notice d’instructions originale) 24
Italiano (tradotto dalle istruzioni originali) 29
Nederlands (vertaald vanuit de originele instructies) 34
Norsk (oversatt fra de originale instruksjonene) 39
Português (traduzido das instruções originais) 44
Suomi (käännetty alkuperäisestä käyttöohjeesta) 49
Svenska (översatt från de ursprungliga instruktionerna) 54
Türkçe (orijinal talimatlardan çevrilmiştir) 59
Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες)64

1

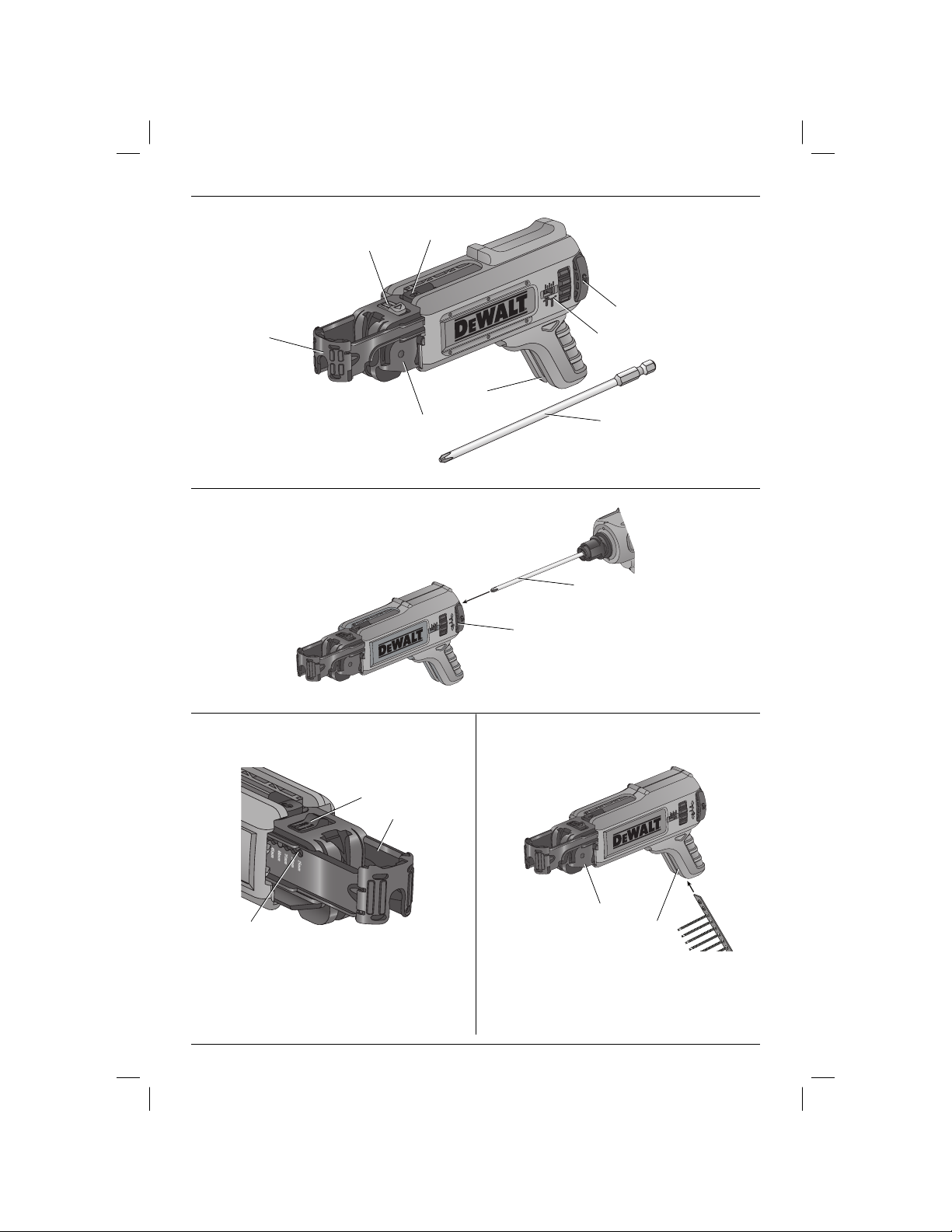

Figure 1
Figure 2
Figure 3 Figure 4
a
b
c
g
f
d
e
h
h
g
b
e
a
d
l

2

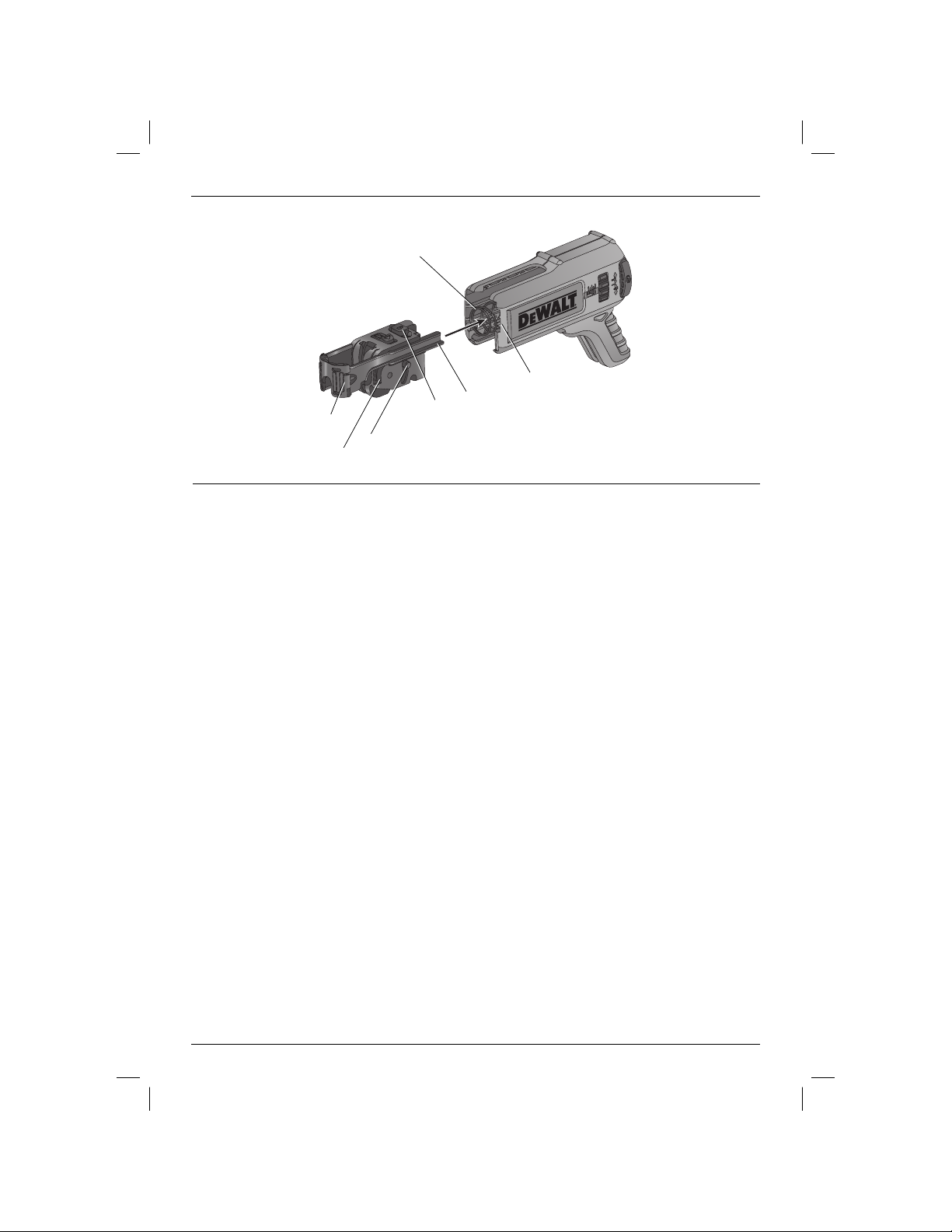

Figure 5
e
f
dl
i
j
k

DANSK
3
Tillykke!
Du har valgt et DEWALT-værktøj. Mange års erfaring,
ihærdig produktudvikling og innovation gør DEWALT
én af de mest pålidelige partnere for professionelle
brugere af elværktøj.
Tekniske data
DCF6201
Skruelængde egnethed mm 25 - 57
Vægt kg 0.36
Definitioner: sikkerhedsretningslinjer
Nedenstående definitioner beskriver
sikkerhedsniveauet for hvert enkelt signalord.
Læs vejledningen og vær opmærksom på disse
symboler.
FARE: Angiver en umiddelbart farlig
situation, der medmindre den undgås,
vil resultere i død eller alvorlig
personskade.
ADVARSEL: Angiver en potentielt farlig
situation, der medmindre den undgås,
kunne resultere i død eller alvorlig
personskade.
FORSIGTIG: Angiver en potentielt farlig
situation, der medmindre den undgås,
kan resultere i mindre eller moderat
personskade.
BEMÆRK: Angiver en handling,
der ikke er forbundet med
personskade, men som kan
resultere i produktskade.
Angiver risiko for elektrisk stød.
Angiver brandfare.
ADVARSEL: Læs
instruktionsvejledningen for at reducere
risikoen for personskader.
Generelle sikkerhedsadvarsler
for elværktøjer
ADVARSEL! Læs alle
sikkerhedsadvarsler og alle
instruktioner. Manglende overholdelse
af advarsler og instruktioner kan
medføre elektrisk stød, brand og/eller
alvorlig personskade.
GEM ALLE ADVARSLER OG INSTRUKTIONER
TIL SENERE BRUG
ADVARSEL! Læs alle
sikkerhedsadvarsler og alle instruktioner,
som leveres sammen med din
skruetrækker (DFC620 eller DCF621).
Manglende overholdelse af advarsler og
instruktioner kan medføre elektrisk stød,
brand og/eller alvorlig personskade.
Supplerende specifikke
sikkerhedskrav for kollateret
magasinudstyr
• Det kollaterede magasin må kun anvendes
sammen med DEWALT DCF620 eller DCF621
skruetrækker.
• Overhold alle instruktionerne og
sikkerhedsreglerne, der er indeholdt i
brugervejledningen til den skruetrækker, som
magasinudstyret anvendes sammen med.
• Kontrollér før brug at magasinudstyret er korrekt
fastgjort til værktøjet.
• Undgå kropskontakt med jordforbundne
overflader, såsom rør, radiatorer, komfurer og
køleskabe. Der er øget risiko for elektrisk stød,
hvis din krop er jordforbundet.
• Træk stikket ud af stikkontakten og/eller
batterienheden fra det elektriske værktøj, før
det elektriske værktøj justeres, dets tilbehør
udskiftes, eller det stilles til opbevaring. Sådanne
forebyggende sikkerhedsforanstaltninger
mindsker risikoen for, at værktøjet startes
utilsigtet.
• Når du indsætter skruer, ræk aldrig ind i
magasinudstyret. Hold hænderne fri af den
fremrykkende mekanisme og det sted, hvor
skruen drives ind.
• Brug ikke magasinudstyret som en overflade til
at holde fast i.
• Hold kun fast i det elektriske værktøj på de
isolerede håndtagsflader under udførelse af
arbejdet, hvor fastgørelsen kan komme i kontakt
med skjulte ledninger. Kommer værktøjet i
kontakt med en strømførende ledning, kan
blotlagte metaldele på elværktøjet gøres
strømførende og give stød til brugeren.
KOLLATERET MAGASINUDSTYR
DCF6201

4
DANSK
Beskrivelse (fig. 1)
ADVARSEL: Modificér aldrig apparatet
eller nogle dele heraf. Det kan medføre
materiale- eller personskade.
a. Skruevejledning
b. Justering af skruelængde
c. Findybdejustering
d. Fremskridende mekanisme
e. Sko
f. Knap til udtagning af fremskridende mekanisme
g. Udløserknapper
h. Kollateret skruetrækkerbor
TILSIGTET BRUG
Dette kollaterede magasin til gipsvægge er et
professionelt udstyr, der er designet til brug sammen
med DCF620 eller DCF621 DEWALT skruetrækker
til professionel isætning af kollaterede skruer.
MÅ IKKE anvendes under våde forhold eller i
nærheden af brændbare væsker eller gasser.
LAD IKKE børn komme i kontakt med værktøjet.
Overvågning er påkrævet, når uerfarne brugere
anvender dette værktøj.
• Dette produkt er ikke beregnet til anvendelse af
personer (inklusive børn) med nedsatte fysiske,
sensoriske eller mentale handicaps; mangel på
erfaringer, viden eller færdigheder, medmindre
de er under overvågning af en person, der er
ansvarlig for deres sikkerhed. Børn må aldrig
efterlades alene med dette produkt.
SAMLING OG JUSTERING
ADVARSEL: Inden samling og justering
skal batteripakken altid tages ud. Sluk
altid for værktøjet, inden batteripakken
isættes eller fjernes.
ADVARSEL: Anvend kun DEWALT-
batteripakker og -opladere.
Udstyr til det kollaterede
skruetrækkerbor (fig. 1 & 2)
BEMÆRK: For korrekt drift brug kun et
DEWALT kollateret skruetrækkerbor.
1. Fjern næsekonus fra skruetrækkeren.
2. Fjern det monterede bor og borholder fra
skruetrækkeren.
BEMÆRK: Se og følg alle instruktioner
om udskiftning af bor og holdere i
betjeningsvejledningen til din skruetrækker.
• Brug kun de skruebånd, som passer til
dette magasin. Indsæt kun skruestrimler, når
strømmen er slået fra skruetrækkeren, og
udløseren er låst.
Restrisici
På trods af overholdelsen af de relevante
sikkerhedsregler og brug af sikkerhedsudstyr kan
visse restrisici ikke undgås. Disse omfatter:
– Hørenedsættelse.
– Risiko for personskade som følge af flyvende
partikler.
– Risiko for forbrænding ved at røre ved tilbehør,
der bliver varmt under betjening.
– Risiko for personskade som følge af forlænget
brug.
Mærkning på værktøjet
Følgende piktogrammer er vist på værktøjet:
Læs brugsvejledningen før brug.
Bær høreværn.
Brug øjeværn.
DATOKODEPOSITION
Datokoden, der også inkluderer produktionsåret, er
tryk på huset.
Eksempel: 2015 XX XX
Produktionsår
Pakkens indhold
Pakken indeholder:
1 Kollateret magasinudstyr
1 PR2 kollateret skruetrækkerbor (DT7205-QZ)
1 Betjeningsvejledning
• Kontrollér for eventuelle skader på udstyret, dele
og tilbehør, der kan være opstået
under transport.
• Tag dig tid til at læse denne vejledning grundigt
og forstå den før betjening.

5
DANSK
Indsætning af kollaterede
skruestrimler (fig. 4)
BEMÆRK: Brug kun de skruebånd,
som passer til dette magasin. Indsæt
kun skruestrimler, når strømmen er slået
fra skruetrækkeren, og udløseren er låst.
Korrekt brug af kollaterede strimler vil nedsætte
risikoen for personskader, nedsætte blokeringer og
forhindre, at skruer ødelægger arbejdsemnet. For
den bedste ydelse brug nye, ubeskadigede strimler
fri for efterladenskaber.
1. Tag en kollateret strimmel, og idet du holder
i plastikdelen, indsætter du den fra bunden
af skrueføringen (a), og ind i bunden af den
fremskridende mekanisme (d).
2. Fortsæt indføringen af strimlen indtil den første
skrue befinder sig i indhakket under drevboret.
Indstilling af skruedybde (fig. 1)
Drej findybdejustering (c) mod uret (set bagfra
værktøjet) for at få skruehovedet til at stoppe og
hæve det fra arbejdsemnet.
Drej findybdejustering (c) med uret for at få
skruehovedet til at stoppe dybere i arbejdsemnet.
Der findes et vindue, som viser, hvor værktøjet
befinder sig i justeringsområdet. Når skyderen er
længst væk fra værktøjet, vil skruehovedet stoppe
i den højeste hævede position. Når skyderen er
tættest på skruetrækkerværktøjet, vil skruehovedet
stoppe i dets dybeste position.
Isætning af skruer (fig. 1)
1. Før isætning af skruer kontrollér, at
skruetrækkerens køreretning er slået til fremad
position.
BEMÆRK: Hold altid skruetrækkeren vinkelret
på arbejdsemnet.
2. Med magasinet installeret på skruetrækkeren,
anbring sko (e) på arbejdsemnet på det sted,
hvor skruen skal isættes.
3. Slå skruetrækkeren til ved at holde udløseren i
ON position. Fortsæt med at holde udløseren
eller aktivér udløserlåsen.
4. Anvend tryk imod arbejdsemnet. Dette vil føre
skruen ind i tilpasning med skruetrækkerboret.
5. Fortsæt med at anvende vedvarende tryk, indtil
skruen er kørt helt ind, og skruetrækkerens
koblinger frakobles.
6. Løft skruetrækkeren fra arbejdsemnet.
3. Indsæt det leverede skruetrækkerbor (h) i
borholderen, indtil det klikker på plads.
Installering og udtagning af
magasinet fra skruetrækkeren (fig. 2)
Med næsekonus taget af og det leverede bor
(h) installeret, skub magasinet over boret på
skruetrækkeren, indtil magasinet klikker på plads og
kontrollér, at det ikke frakobles.
BEMÆRK: Hvis det er nødvendigt - drej udstyret så
det sidder korrekt på holderen.
BEMÆRK: Kontrollér at skruetrækkerens styregreb
er indstillet til fremadrettet rotation før brug.
Du tager magasinet af ved at trykke på og holde
udløserknapperne (g) på begge sider af udstyret og
trække udstyret af skruetrækkeren.
BETJENING
Brugsvejledning
ADVARSEL: Overhold altid
sikkerhedsvejledningen og de gældende
regler.
ADVARSEL: For at mindske risikoen
for alvorlige personskader, skal
du slukke for værktøjet og tage
batteriet ud, før du foretager
justeringer eller fjerner/installerer
tilbehør. Start ved et uheld kan medføre
skader.
Indstilling af magasinets
skruelængde (fig. 3)
Dette magasin er designet for 25– 57 mm (1"– 2¼")
skruelængder. Manglende indstilling af den korrekte
skruelængde kan medføre, at skruerne ikke køres
nøjagtigt, hvilket kan resultere i, at den ikke kan
fortsætte til den næste skrue, eller at skruer ikke
bliver kørt ordentligt ind. Skoen har markeret
specielle indhak (l) for alle de mest almindelig
skruer, men udstyret kan stadig køre med alle
skruestørrelser mellem 25–57 mm (1"–2¼"). For
tilpasning til mindre almindelige skruer justér til det
næst længste indhak.
FORSIGTIG: Justér ikke mens der
findes en skruestrimmel i magasinet.
1. Skub justeringsknappen (b) mod venstre.
2. Justér mens du holder justeringsknappen på
plads, skoen (e) til den ønskede længde.
3. Udløs knappen til justering af skruelængden.
Kontrollér at låsestiften er trukket helt tilbage og
er i den korrekte position.

6
DANSK
For den bedste ydelse, rengør magasinet ved
at:
1. Aftage den fremadskridende mekanisme
fra det kollaterede magasin (se Udtagning
og installering af den fremadskridende
mekanisme instruktioner).
2. Fjern skoen fra den fremadskridende
mekanisme.
3. Fjern returfjederen fra magasinet.
4. Læg delene i sæbevand i 10 minutter.
5. Tag delene op og skyl dem grundigt.
6. Lad delene lufttørre.
7. Montér dem igen og fortsæt brugen.
PÅ- OG AFMONTERING AF DEN FREMADSKRIDENDE
MEKANISME (FIG. 5)
FORSIGTIG: Den fremadskridende
mekanisme er fjederbelastet. Der skal
bruges to hænder til at udtage den
fremadskridende mekanisme. Fjederen
kan skubbe fra mekanismen.
Sådan udtages den avancerede mekanisme:
1. Udtag det kollaterede magasin fra
skruetrækkeren.
2. Tryk let på den fremadskridende mekanisme (d)
ved at skubbe på skoen (e) med en hånd.
3. Hold trykket på skoen (e) og tryk med den
anden hånd på udtagningsknappen (f) til den
fremadskridende mekanisme.
4. Udløs langsomt trykket fra skoen (e), indtil den
fremadskridende mekanisme er ude af det
kollaterede magasin.
Sådan installeres den fremadskridende
mekanisme:
1. Med det kollaterede magasinudstyr taget ud fra
skruetrækkeren, ret fligene (i) på skoen ind efter
indhakkene (j) i det kollaterede hus.
2. Skub let, ret derefter fjederen (k) ind efter
lommen i den fremadskridende mekanisme.
3. Skub den fremadskridende mekanisme
ind, indtil du hører “klikket” fra skoens
udtagelsesknap (f).
BEMÆRK: Håndtaget (l) bør være i
op-positionen (som vist på figur 5), inden
fremføringsmekanismen installeres. Hvis det står
i ned-positionen, vil fremføringsmekanismen
blive låst fast.
4. Kør den fremadskridende mekanisme flere
gange med hånden for at sikre korrekt funktion,
før du installerer den på din skruetrækker til
brug.
Magasinet er kun designet til at køre skruerne helt
ind i arbejdsemnet. Når skruetrækkeren er løftet, skal
justeringer af skruen foretages ved først at udtage
magasinet.
Rotere det kollaterede udstyr
Dette udstyr kan roteres uden at blive taget af
skruetrækkeren til gipsvægge. Hvis du vil rotere, grib
den øverste del med den ene hånd, mens du holder
gipsvægsskruetrækkeren med den anden, rotér
derefter. Et ”klik” angiver, at magasinet befinder sig i
en af de tilgængelige positioner.
VEDLIGEHOLDELSE
Dit DEWALT-elværktøj er beregnet til langvarig
brug med minimal vedligeholdelse. Værktøjets
fortsatte tilfredsstillende drift afhænger af korrekt
vedligeholdelse og rengøring af værktøjet.
ADVARSEL: For at reducere risikoen
for alvorlig personskade skal
værktøjet slukkes og batteripakken
fjernes, før der foretages nogen
former for justering eller af-/
påmontering af værktøjsdele eller
tilbehør. Utilsigtet start kan forårsage
personskade.
Smøring
Dette elektriske værktøj skal ikke smøres yderligere.
Rengøring
ADVARSEL: Blæs støv og snavs
ud af hovedhuset med tør luft, lige
så snart der samler sig snavs i og
omkring luftaftrækket og husspor.
Bær godkendte beskyttelsesbriller og
godkendt støvmaske ved udførelse af
denne procedure.
ADVARSEL: Brug aldrig
opløsningsmidler eller andre kraftige
kemikalier til at rengøre værktøjets
ikkemetalliske dele. Disse kemikalier kan
svække de materialer, der anvendes
i disse dele. Brug en klud, der kun er
fugtet med vand og mild sæbe.

7
DANSK
Valgfrit tilbehør
ADVARSEL: Da andet tilbehør end det,
som stilles til rådighed af DEWALT, ikke
er afprøvet med dette produkt, kan det
være farligt at bruge sådant værktøj med
dette apparat. For at mindske risikoen
for personskade, må dette produkt kun
anvendes med tilbehør, som anbefales
af DEWALT
Ret henvendelse til din forhandler vedr. yderligere
informationer omkring det passende tilbehør.
PR2 udvidet bor x 1 - DT7205-QZ
PR2 udvidet bor x 5 - DT7206-QZ
PR2 udvidet bor x 20 - DT7207-QZ
Miljøbeskyttelse
Særskilt bortskaffelse. Dette produkt må
ikke bortskaffes sammen med
almindeligt husholdningsaffald.
Hvis du på noget tidspunkt finder det nødvendigt
at udskifte dit DEWALT-produkt, eller hvis det ikke
længere tjener det tiltænkte formål, må det ikke
bortskaffes med almindeligt husholdningsaffald. Sørg
for, at dette produkt bortskaffes særskilt.
Særskilt bortskaffelse af brugte
produkter og emballage gør det muligt
at genbruge materialer og anvende dem
på ny. Genanvendelse af
genbrugsmaterialer bidrager til at
forhindre forurening af miljøet og
reducerer behovet for råmaterialer.
Lokale forskrifter muliggør i nogen tilfælde
særskilt bortskaffelse af elektriske produkter fra
husholdningen, ved kommunale affaldsdepoter eller
hos forhandleren i forbindelse med køb af et nyt
produkt.
DEWALT har stillet faciliteter til rådighed til indsamling
og genbrug af udslidte DEWALT-produkter. For at
benytte sig af denne service kan man returnere
produktet til et hvilket som helst autoriseret
serviceværksted, der modtager det på vore vegne.
Du kan finde ud af, hvor det nærmeste autoriserede
serviceværksted befinder sig ved at kontakte dit
lokale DEWALT-kontor på den adresse, der er
angivet i denne manual. Alternativt findes der en liste
over autoriserede DEWALT-serviceværksteder og
detaljerede oplysninger om vores eftersalgsservice
og kontakter på følgende internetadresse:
www.2helpU.com.

8
DEUTSCH
Allgemeine Sicherheitswarnhinweise
für Elektrowerkzeuge
WARNUNG! Lesen Sie alle
Sicherheitswarnhinweise und alle
Anweisungen. Das Nichtbeachten von
Warnhinweisen und Anweisungen kann
zu elektrischem Schlag, Brand und/oder
schweren Verletzungen führen.
BEWAHREN SIE ALLE WARNHINWEISE UND
ANWEISUNGEN ZUM SPÄTEREN
NACHSCHLAGEN AUF
WARNUNG! Lesen Sie alle
Sicherheitshinweise und Anleitungen,
die mit dem Schraubendreher (DFC620
oder DCF621) geliefert werden. Das
Nichtbeachten von Warnhinweisen und
Anweisungen kann zu elektrischem
Schlag, Brand und/oder schweren
Verletzungen führen.
Zusätzliche spezifische
Sicherheitsregeln für sortiertes
Magazinzubehör
• Das sortierte Magazin darf nur mit dem DEWALT
Schraubendreher DCF620 oder DCF621
verwendet werden.
• Beachten Sie alle Anleitungen und
Sicherheitsbestimmungen für den
Schraubendreher, mit dem das Magazinzubehör
verwendet wird, die in der jeweiligen
Betriebsanleitung enthalten sind.
• Vor Gebrauch ist sicherzustellen, dass
das Magazinzubehör richtig am Werkzeug
angebracht ist.
• Vermeiden Sie Körperkontakt mit geerdeten
Flächen, wie Rohre, Radiatoren, Herde und
Kühlgeräte. Es besteht eine erhöhte Gefahr
für einen elektrischen Schlag, wenn Ihr Körper
geerdet ist.
• Trennen Sie den Stecker vom Netz und/
oder die Akkus vom Elektrogerät, bevor Sie
Einstellungen am Gerät vornehmen, Zubehör
wechseln oder es aufbewahren. Diese
Vorbeugemaßnahmen mindern die Gefahr, dass
das Elektrogerät unbeabsichtigt startet. Diese
Vorbeugemaßnahmen mindern die Gefahr, dass
das Elektrogerät unbeabsichtigt startet.
Herzlichen Glückwunsch!
Sie haben sich für ein Gerät von DEWALT
entschieden. Langjährige Erfahrung, sorgfältige
Produktentwicklung und Innovation machen
DEWALT zu einem zuverlässigen Partner für
professionelle Anwender von Elektrowerkzeugen.
Technische Daten
DCF6201
Geeignete Schraubenlänge mm 25 - 57
Gewicht kg 0.36
Definitionen: Sicherheitsrichtlinien
Im Folgenden wird die Relevanz der einzelnen
Warnhinweise erklärt. Bitte lesen Sie das Handbuch
und achten Sie auf diese Symbole.
GEFAHR: Weist auf eine unmittelbar
drohende gefährliche Situation hin, die,
sofern nicht vermieden, zu tödlichen
oder schweren Verletzungen führt.
WARNUNG: Weist auf eine
möglicherweise gefährliche Situation hin,
die, sofern nicht vermieden, zu tödlichen
oder schweren Verletzungen führen
kann.
VORSICHT: Weist auf eine
möglicherweise gefährliche Situation
hin, die, sofern nicht vermieden, u.
U. zu leichten oder mittelschweren
Verletzungen führen kann.
HINWEIS: Weist auf ein Verhalten hin,
das nichts mit Verletzungen zu tun
hat, aber, wenn es nicht vermieden
wird, zu Sachschäden führen kann.
Weist auf ein Stromschlagrisiko hin.
Weist auf eine Brandgefahr hin.
WARNUNG: Zur Reduzierung
der Verletzungsgefahr bitte die
Bedienungsanleitung lesen.
SORTIERTES MAGAZINZUBEHÖR
DCF6201

9
DEUTSCH
• Greifen Sie beim Eintreiben von Schrauben nie
in das Magazinzubehör hinein. Halten Sie die
Hände vom Vorschubmechanismus und von
der Stelle, an der die Schraube eingetrieben
wird, fern.
• Verwenden Sie das Magazinzubehör nicht als
Grifffläche.
• Halten Sie das Elektrowerkzeug an den
isolierten Griffflächen, wenn Arbeiten
durchgeführt werden, bei denen das Gerät
versteckte Leitungen berühren könnte. Der
Kontakt von Befestigungsmitteln mit einer
spannungsführenden Leitung kann auch
metallene Geräteteile unter Spannung setzen
und zu einem elektrischen Schlag führen.
• Verwenden Sie nur Schraubenstreifen, die
für dieses Magazin geeignet sind. Legen
Sie Schraubenstreifen nur ein, wenn der
Schraubendreher ausgeschaltet und der
Auslöser gesperrt ist.
Restrisiken
Trotz Beachtung der geltenden
Sicherheitsvorschriften und des Einsatzes von
Schutzvorrichtungen können bestimmte Risiken
nicht vermieden werden. Diese sind:
– Beeinträchtigung des Gehörs.
– Verletzungsgefahr durch umherfliegende
Teilchen.
– Verbrennungsgefahr durch während des
Betriebes heiß werdende Zubehörteile.
– Verletzungsgefahr durch andauernden Gebrauch.
Bildzeichen am Werkzeug
Die folgenden Bildzeichen sind am Gerät sichtbar
angebracht:
Vor der Verwendung die
Betriebsanleitung lesen.
Tragen Sie Gehörschutz.
Tragen Sie Augenschutz.
LAGE DES DATUMSCODES
Der Datumscode, der auch das Herstelljahr enthält,
ist in das Gehäuse geprägt.
Beispiel: 2015 XX XX
Herstelljahr
Packungsinhalt
Die Packung enthält:
1 Sortiertes Magazinzubehör
1 PR2 Schraubendreherspitze für mehrere
Befestigungselemente (DT7205-QZ)
1 Betriebsanleitung
• Prüfen Sie das Magazin, die Teile oder
Zubehörteile auf Beschädigungen, die
beim Transport entstanden sein könnten.
• Nehmen Sie sich Zeit, die Betriebsanweisung
vor Inbetriebnahme sorgfältig zu lesen.
Beschreibung [Abb. (Fig.) 1]
WARNUNG: Nehmen Sie niemals
Änderungen am Zubehör oder seinen
Teilen vor. Dies könnte zu Schäden oder
Verletzungen führen.
a. Schraubenführung
b. Schraubenlängeneinstellung
c. Tiefenfeineinstellung
d. Vorschubmechanismus
e. Schuh
f. Vorschubmechanismus-Löseknopf
g. Löseknöpfe
h. Schraubendreherspitze für mehrere
Befestigungselemente
BESTIMMUNGSGEMÄSSE VERWENDUNG
Dieses sortierte Trockenbaumagazin ist ein
professionelles Zubehörteil, das nur mit dem
DCF620 oder DCF621 DEWALT Schraubendreher
zum professionellen Eintreiben von mehreren
Befestigungselementen verwendet werden darf.
NICHT VERWENDEN in nasser Umgebung oder
in der Nähe von entflammbaren Flüssigkeiten oder
Gasen.
LASSEN SIE NICHT ZU, dass Kinder in Kontakt
mit dem Gerät kommen. Wenn unerfahrene
Personen dieses Gerät verwenden, sind diese
zu beaufsichtigen.
• Dieses Gerät darf nicht von Personen
(einschließlich Kindern) mit eingeschränkten
physischen, sensorischen oder mentalen
Fähigkeiten oder ohne ausreichende Erfahrung
oder Kenntnisse verwendet werden, außer
wenn diese Personen von einer Person, die
für ihre Sicherheit verantwortlich ist, bei der
Verwendung des Geräts beaufsichtigt werden.
Lassen Sie nicht zu, dass Kinder mit diesem
Produkt allein gelassen werden.

10
DEUTSCH
BETRIEB
Betriebsanweisungen
WARNUNG: Beachten Sie immer
die Sicherheitsanweisungen und die
geltenden Vorschriften.
WARNUNG: Um die Gefahr
schwerer Verletzungen zu mindern,
schalten Sie das Werkzeug aus
und entfernen Sie den Akku oder
trennen Sie ihn vom Netz, bevor
Sie Einstellungen vornehmen
oder Anbaugeräte oder Zubehör
anbringen oder entfernen.
Ungewolltes Anlaufen kann Verletzungen
verursachen.
Einstellen der Schraubenlänge des
Magazins (Abb.3)
Dieses Magazine ist für die Schraubenlängen
25– 57mm (1"– 2¼") vorgesehen. Wird nicht die
richtige Schraubenlänge eingestellt, kann das dazu
führen, dass Schrauben nicht genau eingetrieben
werden, was wiederum dazu führt, dass nicht
zur nächsten Schraube gewechselt werden
kann oder die nächsten Schrauben nicht richtig
eingetrieben werden. Am Schuh sind Schlitze (l)
für die häufigsten Schrauben markiert, aber dieses
Zubehör kann dennoch alle Schraubengrößen von
25– 57mm (1"– 2¼") eintreiben. Für weniger gängige
Schraubengrößen wählen den nächstgrößten Schlitz.
VORSICHT: Nehmen Sie keine
Anpassung vor, während sich ein
Schraubenstreifen im Magazin befindet.
1. Schieben Sie die Lasche für die
Schraubenlängeneinstellung (b) nach links.
2. Halten Sie die Lasche für die
Schraubenlängeneinstellung fest und stellen Sie
den Schuh (e) auf die gewünschte Länge ein.
3. Lassen Sie die Lasche für die
Schraubenlängeneinstellung wieder los. Stellen
Sie sicher, dass der Sperrstift vollständig an die
richtige Position zurückgekehrt ist.
Einsetzen von Schraubenstreifen
(Abb.4)
HINWEIS: Verwenden Sie nur
Schraubenstreifen, die für dieses
Magazin geeignet sind. Legen Sie
Schraubenstreifen nur ein, wenn der
Schraubendreher ausgeschaltet und der
Auslöser gesperrt ist.
ZUSAMMENBAU UND
EINSTELLUNGEN
WARNUNG: Entfernen Sie vor dem
Zusammenbauen und Einstellen immer
den Akku. Schalten Sie das Werkzeug
immer aus, bevor Sie den Akku
einsetzen oder entfernen.
WARNUNG: Verwenden Sie nur
Ladegeräte und Akkus von DEWALT.
Anbringen Schraubendreherspitze
für mehrere Befestigungselemente
(Abb. 1 & 2)
HINWEIS: Um den korrekten Betrieb
zu gewährleisten, verwenden Sie nur
eine Schraubendreherspitze für mehrere
Befestigungselemente von DEWALT.
1. Entfernen Sie den Nasenkegel vom
Schraubendreher.
2. Entfernen Sie das montierte Bit und den Bit-
Halter vom Schraubendreher.
HINWEIS: Lesen und befolgen Sie alle
Anweisungen zum Austauschen von
Bits und Haltern, die im Handbuch Ihres
Schraubendrehers angegeben sind.
3. Setzen Sie die mitgelieferte
Schraubendreherspitze für mehrere
Befestigungselemente (h) so in die Bit-Halterung
ein, dass sie einrastet.
Einsetzen und Entfernen des
Magazins aus dem Schraubendreher
(Abb. 2)
Wenn der Nasenkegel entfernt und die mitgelieferte
Schraubendreherspitze (h) eingesetzt ist,
schieben Sie das Magazin über das Bit auf den
Schraubendreher, bis das Magazin einrastet, und
stellen Sie sicher, dass es sich nicht mehr löst.
HINWEIS: Wenn nötig, drehen Sie das Zubehör
etwas, um es richtig zu befestigen.
HINWEIS: Stellen Sie vor der Verwendung sicher,
dass der Bedienhebel des Schraubendrehers auf
Rotation in Vorwärtsrichtung eingestellt ist.
Zum Entfernen des Magazins halten Sie die
Löseknöpfe (g) auf beiden Seiten der Zubehörs
gedrückt und ziehen das Zubehör vom
Schraubendreher ab.

11
DEUTSCH
Das Magazin ist nur dazu vorgesehen, Schrauben
vollständig in ein Werkstück einzutreiben. Sobald
der Schraubendreher abgehoben wird, müssen
Anpassungen an der Schraube vorgenommen
werden, indem zuerst das Magazin entfernt wird.
Drehen des sortierten
Magazinzubehörs
Dieses Zubehör lässt sich drehen, ohne dass es
vom Trockenbauschrauber abgenommen werden
muss. Zum Drehen fassen Sie den oberen Teil mit
einer Hand, während Sie den Trockenbauschrauber
mit der anderen festhalten, dann drehen Sie das
Zubehör. Ein hörbares „Klicken“ bedeutet, dass
sich das Magazin jeweils in einer der verfügbaren
Positionen befindet.
WARTUNG
Ihr DEWALT Elektrowerkzeug wurde für langfristigen
Betrieb mit minimalem Wartungsaufwand konstruiert.
Ein kontinuierlicher, zufriedenstellender Betrieb hängt
von der geeigneten Pflege des Elektrowerkzeugs
und seiner regelmäßiger Reinigung ab.
WARNUNG: Um die Gefahr
ernsthafter Verletzungen zu
reduzieren, muss vor jeder
Einstellung und jedem Abnehmen/
Installieren von Zubehör das
Werkzeug ausgeschaltet und
der Akku entfernt werden. Ein
unbeabsichtigtes Starten kann zu
Verletzungen führen.
Schmierung
Ihr Elektrogerät benötigt keine zusätzliche
Schmierung.
Reinigung
WARNUNG: Blasen Sie mit Trockenluft
immer dann Schmutz und Staub
aus dem Hauptgehäuse, wenn sich
Schmutz sichtbar in und um die
Lüftungsschlitze und am Gehäuse
ansammelt. Tragen Sie bei diesen
Arbeiten zugelassenen Augenschutz und
eine zugelassene Staubmaske.
Die richtige Verwendung von Streifen reduziert das
Verletzungsrisiko und die Gefahr, dass Schrauben
steckenbleiben oder das Werkstück beschädigen.
Um die beste Leistung zu erhalten, verwenden Sie
neue, unbeschädigte und saubere Streifen.
1. Nehmen Sie einen Schraubenstreifen, halten Sie
ihn am Kunststoffteil fest und schieben Sie ihn
von der Unterseite der Schraubenführung (a) in
die Unterseite des Vorschubmechanismus (d)
ein.
2. Führen Sie den Streifen weiter ein, bis die
erste Schraube sich einen Schlitz unter der
Schraubendreherspitze befindet.
Einstellen der Schraubenlänge
(Abb.1)
Drehen Sie die Tiefenfeineinstellung (c) gegen den
Uhrzeigersinn (von hinter dem Werkzeug gesehen),
damit der Schraubenkopf aus dem Werkstück
herausragt.
Drehen Sie die Tiefenfeineinstellung (c) im
Uhrzeigersinn, damit der Schraubenkopf tiefer in das
Werkstück gelangt.
Ein Fenster zeigt, wo im Verstellbereich sich das
Werkzeug befindet. Wenn der Schieberegler am
weitesten vom Werkzeug entfernt ist, stoppt der
Schraubenkopf an der höchsten Position. Wenn
der Schieberegler sich am nächsten zum Werkzeug
befindet, stoppt der Schraubenkopf an der tiefsten
Position.
Eintreiben von Schrauben (Abb. 1)
1. Stellen Sie vor dem Eintreiben von Schrauben
sicher, dass der Schraubendreher auf Rotation
in Vorwärtsrichtung eingestellt ist.
HINWEIS: Halten Sie den Schraubendreher
immer senkrecht zum Werkstück.
2. Wenn das Magazin am Schraubendreher
angebracht ist, positionieren Sie den Schuh
(e) am Werkstück an der Position, an der die
Schraube angetrieben werden soll.
3. Schalten Sie den Schraubendreher ein, indem
Sie den Auslöser in der Ein-Position drücken.
Halten Sie den Auslöser gedrückt oder
aktivieren Sie die Auslösersperre.
4. Üben Sie Druck gegen das Werkstück aus.
Dies treibt die Schraube in Ausrichtung mit der
Schraubendreherspitze ein.
5. Üben Sie weiter konsequenten Druck aus, bis
die Schraube in ganz angetrieben ist und sich
die Schraubendreherkupplungen lösen.
6. Nehmen Sie den Schraubendreher vom
Werkstück.

12
DEUTSCH
2. Drücken Sie ihn etwas herein und richten
Sie dann die Feder (k) an der Tasche im
Vorschubmechanismus aus.
3. Drücken Sie auf den Vorschubmechanismus,
bis Sie das „Klicken“ des Löseknopfes des
Schuhs (f) hören.
HINWEIS: Der Hebelarm (l) sollte sich in
der Aufwärtsposition befinden (wie in Abb. 5
gezeigt), bevor der Vorschubmechanismus
eingebaut wird. In der Abwärtsposition wird der
Vorschubmechanismus blockiert.
4. Schalten Sie die Vorschubmechanismus
mehrmals von Hand, um seine
ordnungsgemäße Funktion zu gewährleisten,
bevor Sie ihn an Ihrem Schraubendreher
anbringen und verwenden.
Optionales Zubehör
WARNUNG: Da Zubehör, das nicht
von DEWALT, angeboten wird, nicht
mit diesem Produkt geprüft worden
ist, kann die Verwendung von solchem
Zubehör mit dem Gerät gefährlich
sein. Um das Verletzungsrisiko zu
mindern, sollte mit diesem Produkt nur
von DEWALT empfohlenes Zubehör
verwendet werden.
Fragen Sie Ihren Händler nach weiteren
Informationen zu geeignetem Zubehör.
PR2 Verlängertes Bit x 1 - DT7205-QZ
PR2 Verlängertes Bit x 5 - DT7206-QZ
PR2 Verlängertes Bit x 20 - DT7207-QZ
Umweltschutz
Abfalltrennung. Dieses Produkt darf nicht
mit normalem Haushaltsabfall entsorgt
werden.
Wenn Sie eines Tages feststellen, dass Ihr DEWALT-
Produkt ersetzt werden muss oder Sie es nicht mehr
benötigen, entsorgen Sie es nicht mit dem normalen
Haushaltsabfall. Führen Sie dieses Produkt der
Abfalltrennung zu.
Die separate Entsorgung von
Gebrauchtprodukten und Verpackungen
ermöglicht das Recycling und die
Wiederverwendung der Stoffe.
Die Wiederverwendung von
Recyclingstoffen hilft,
Umweltverschmutzung zu
vermeiden und mindert die
Nachfrage nach Rohstoffen.
WARNUNG: Verwenden Sie niemals
Lösungsmittel oder andere scharfe
Chemikalien für die Reinigung der
nichtmetallischen Teile des Gerätes.
Diese Chemikalien können das in diesen
Teilen verwendete Material aufweichen.
Verwenden Sie ein nur mit Wasser und
einer milden Seife befeuchtetes Tuch.
Für die beste Leistung reinigen Sie das
Magazin folgendermaßen:
1. Nehmen Sie den Vorschubmechanismus vom
Magazin ab (siehe Anleitung unter Einsetzen
und Entfernen des Vorschubmechanismus).
2. Entfernen Sie den Schuh vom
Vorschubmechanismus.
3. Nehmen Sie die Rückholfeder aus dem
Magazin.
4. Legen Sie die Teile für 10 Minuten in
Seifenwasser.
5. Nehmen Sie die Teile heraus und spülen Sie sie
gründlich ab.
6. Lassen Sie die Teile an der Luft trocknen.
7. Bauen Sie alles wieder zusammen und fahren
Sie mit der Verwendung fort.
EINSETZEN UND ENTFERNEN DES
VORSCHUBMECHANISMUS (ABB. 5)
VORSICHT: Der
Vorschubmechanismus ist federbelastet.
Der Vorschubmechanismus muss mit
zwei Händen entfernt werden. Die Feder
kann aus dem Mechanismus springen.
Entfernen des Vorschubmechanismus:
1. Entfernen Sie das Magazinzubehör vom
Schraubendreher.
2. Drücken Sie den Vorschubmechanismus (d)
etwas herein, indem Sie mit einer Hand auf den
Schuh (e) drücken.
3. Drücken Sie weiter auf den Schuh (e) und
drücken Sie mit der anderen Hand den
Löseknopf für den Vorschubmechanismus (f).
4. Verringern Sie langsam den Druck auf den
Schuh (e), bis der Vorschubmechanismus aus
dem Magazin heraus ist.
Einsetzen des Vorschubmechanismus:
1. Wenn das Magazinzubehör vom
Schraubendreher abgenommen ist, richten Sie
die Laschen (i) am Schuh an den Schlitzen (j) im
Gehäuse aus.

13
DEUTSCH
Lokale Vorschriften regeln möglicherweise die
getrennte Entsorgung von Elektroprodukten und
Haushaltsabfall an kommunalen Entsorgungsstellen
oder beim Einzelhändler, wenn Sie ein neues
Produkt kaufen.
DEWALT stellt Möglichkeiten für die Sammlung und
das Recycling von DEWALT-Produkten nach Ablauf
des Nutzungszeitraums zur Verfügung. Um diesen
Service zu nutzen, bringen Sie bitte Ihr Produkt zu
einer beliebigen autorisierten Kundendienstwerkstatt,
die es in unserem Auftrag sammeln.
Die nächstgelegene autorisierte Kundendienststelle
erfahren Sie bei Ihrem örtlichen DEWALT-
Geschäftsstelle unter der in dieser Betriebsanleitung
angegebenen Adresse. Alternativ erhalten
Sie eine Liste der autorisierten DEWALT-
Kundendienstwerkstätten und vollständige
Informationen über unseren Kundendienst im
Internet unter: www.2helpU.com.

14
ENGLISH
WARNING! Read all safety warnings
and all instructions provided with your
screwdriver (DFC620 or DCF621).
Failure to follow the warnings and
instructions may result in electric shock,
fire and/ or serious injury.
Additional Specific Safety Rules for
Collated Magazine Attachment
• The collated magazine is to only be used with
the DEWALT DCF620 or DCF621 screwdriver.
• Observe all operating instructions and safety
regulations contained in the manual for the
screwdriver the magazine accessory is used
with.
• Before use, ensure that the magazine accessory
is properly attached to the tool.
• Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges
and refrigerators. There is an increased risk
of electric shock if your body is earthed or
grounded.
• Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
• When driving screws, never reach into the
magazine accessory. Keep hands clear of the
advancing mechanism and the spot where the
screw is being driven.
• Do not use the magazine accessory as a
gripping surface.
• Hold power tool by insulated gripping surfaces,
when performing an operation where the
fastener may contact hidden wiring. Fasteners
contacting a “live” wire may make exposed
metal parts of the power tool “live” and could
give the operator an electric shock.
• Use only screw strips that are suitable to this
magazine. Only insert screw strips when the
screwdriver power is off and the trigger is
locked.
Congratulations
You have chosen a DEWALT tool. Years of
experience, thorough product development and
innovation make DEWALT one of the most reliable
partners for professional power tool users.
Technical Data
DCF6201
Screw length suitability mm 25 - 57
Weight kg 0.36
Definitions: Safety Guidelines
The definitions below describe the level of severity
for each signal word. Please read the manual and
pay attention to these symbols.
DANGER: Indicates an imminently
hazardous situation which, if not avoided,
will result in death or serious injury.
WARNING: Indicates a potentially
hazardous situation which, if not
avoided, could result in death or
serious injury.
CAUTION: Indicates a potentially
hazardous situation which, if not
avoided, may result in minor or
moderate injury.
NOTICE: Indicates a practice not
related to personal injury which, if
not avoided, may result in property
damage.
Denotes risk of electric shock.
Denotes risk of fire.
WARNING: To reduce the risk of injury,
read the instruction manual.
General Power Tool Safety Warnings
WARNING! Read all safety warnings
and all instructions. Failure to follow
the warnings and instructions may result
in electric shock, fire and/or serious
injury.
SAVE ALL WARNINGS AND INSTRUCTIONS
FOR FUTURE REFERENCE
COLLATED MAGAZINE ATTACHMENT
DCF6201

15
ENGLISH
Residual Risks
In spite of the application of the relevant safety
regulations and the implementation of safety
devices, certain residual risks cannot be avoided.
These are:
– Impairment of hearing.
– Risk of personal injury due to flying particles.
– Risk of burns due to accessories becoming hot
during operation.
– Risk of personal injury due to prolonged use.
Markings on Tool
The following pictograms are shown on the tool:
Read instruction manual before use.
Wear ear protection.
Wear eye protection.
DATE CODE POSITION
The date code, which also includes the year of
manufacture, is printed into the housing.
Example: 2015 XX XX
Year of Manufacture
Package Contents
The package contains:
1 Collated magazine attachment
1 PR2 collated screwdriver bit (DT7205-QZ)
1 Instruction manual
• Check for damage to the attachment, parts or
accessories which may have occurred
during transport.
• Take the time to thoroughly read and
understand this manual prior to operation.
Description (fig. 1)
WARNING: Never modify the
attachment or any part of it. Damage or
personal injury could result.
a. Screw guide
b. Screw length adjustment
c. Fine depth adjustment
d. Advancing mechanism
e. Shoe
f. Advancing mechanism removal button
g. Release buttons
h. Collated screwdriver bit
INTENDED USE
This collated drywall magazine is a professional
attachment designed to be used with the DCF620
or DCF621 DEWALT screwdriver for professional
driving of collated screws.
DO NOT use under wet conditions or in the
presence of flammable liquids or gases.
DO NOT let children come into contact with the
tool. Supervision is required when inexperienced
operators use this tool.
• Young children and the infirm. This appliance
is not intended for use by young children or
infirm persons without supervision.
• This product is not intended for use by persons
(including children) suffering from diminished
physical, sensory or mental abilities; lack of
experience, knowledge or skills unless they are
supervised by a person responsible for their
safety. Children should never be left alone with
this product.
ASSEMBLY AND ADJUSTMENTS
WARNING: Prior to assembly and
adjustment, always remove the battery
pack. Always switch off the tool before
inserting or removing the battery pack.
WARNING: Use only DEWALT battery
packs and chargers.
Fitting the Collated Screwdriver Bit
(fig. 1 & 2)
NOTICE: For proper operation only use
a DEWALT collated screwdriver bit.
1. Remove the nose cone from the screwdriver.
2. Remove the mounted bit and bit holder from
the screw driver.
NOTE: Refer to and follow all instructions on
changing bits and holders in your screw driver
manual.
3. Insert the provided collated screwdriving bit (h)
into the bit holder until it clicks into place.

16
ENGLISH
Inserting Collated Screw Strips
(fig.4)
NOTICE: Use only screw strips that are
suitable to this magazine. Only insert
screw strips when the screwdriver
power is off and the trigger is locked.
Proper use of collated strips will reduce the risk
of injury, reduce jams and prevents screws from
damaging work piece. For best performance use
new, undamaged strips free of debris.
1. Take a collated strip, holding the plastic portion,
and feed from the bottom of the screw guide
(a) and into the bottom of the advancing
mechanism(d).
2. Continue feeding the strip until the first screw is
one slot below the driver bit.
Setting Screw Depth (fig. 1)
Turn fine depth adjustment (c) anti-clockwise (as
viewed from behind the tool) to make the screw
head stop raised from the work piece.
Turn fine depth adjustment (c) clockwise to make the
screw head stop deeper into the work piece.
There is a window to show where in the adjustment
range the tool is. When the slider is furthest from
the tool the screw head will stop in the most raised
position. When the slider is closest to the screw
driver tool the screw head will stop in its deepest
position.
Driving Screws (fig. 1)
1. Before driving screws, ensure screwdriver drive
direction is switched to forward position.
NOTE: Always hold the screwdriver
perpendicular to work piece.
2. With the magazine installed on the screwdriver,
position shoe (e) on work piece in location
where screw is to be driven.
3. Switch the screwdriver on by holding the trigger
in the on position. Continue to hold trigger or
engage the trigger lock-on.
4. Apply pressure against work piece. This will
advance screw into alignment with screwdriver
bit.
5. Continue to apply consistent pressure until
screw is driven in completely and screwdriver
clutches disengage.
6. Lift screwdriver from workpiece.
Installing and Removing the
Magazine from the Screwdriver
(fig.2)
With the the nose cone removed and provided driver
bit (h) installed, push the magazine over the bit onto
the screw driver until the magazine clicks into place
and ensure that it does not disengage.
NOTE: If necessary - rotate the attachment to locate
properly on mount.
NOTE: Make sure the screw driver control lever is
set to forward rotation before use.
To remove the magazine, press and hold the release
buttons (g) on both sides of the accessory and pull
accessory off the screwdriver.
OPERATION
Instructions for Use
WARNING: Always observe the safety
instructions and applicable regulations.
WARNING: To reduce the risk of
serious personal injury, turn tool
off and disconnect battery pack
before making any adjustments or
removing/installing attachments or
accessories. An accidental start-up
can cause injury.
Setting Magazine Screw Length
(fig.3)
This magazine is designed for 25– 57mm (1"– 2¼")
screw lengths. Failure to set the correct screw
length can cause screws to not be driven accurately
which can result in the failure to advance to the next
screw or screws not being driven properly. The shoe
has marked specific slots (l) for each of the most
common screws, however this attachment can still
drive any size screw between 25–57mm (1"– 2¼").
To accommodate for less common screws adjust to
the next longest slot.
CAUTION: Do not adjust while a screw
strip is in the magazine.
1. Slide screw length adjustment tab(b) to the left.
2. Holding the screw length adjustment tab in
place, adjust the shoe(e) to the desired length.
3. Release the screw length adjustment tab. Make
sure that the locking pin has fully returned and
is in the correct position.

17
ENGLISH
For best performance clean magazine by:
1. Remove advancing mechanism from collated
magazine (see Removing and Installing the
Advancing Mechanism instructions).
2. Remove shoe from advancing mechanism.
3. Remove return spring from magazine.
4. Submerge parts in soapy water for 10 minutes.
5. Remove and thoroughly rinse parts.
6. Allow parts to air dry.
7. Reassemble and continue use.
REMOVING AND INSTALLING THE ADVANCING
MECHANISM (FIG. 5)
CAUTION: The advancing mechanism
is spring loaded. Two hands must
be used to remove the advancing
mechanism. The spring may eject from
the mechanism.
To remove advancing mechanism:
1. Remove collated magazine attachment from
screwdriver.
2. Slightly depress advancing mechanism (d) by
pushing on the shoe (e) with one hand.
3. Keeping pressure on the shoe (e) with the other
hand depress advancing mechanism removal
button (f).
4. Slowly release pressure from the shoe (e) until
the advancing mechanism is out of the collated
magazine.
To install advancing mechanism:
1. With the collated magazine attachment
removed from screwdriver, align the tabs (i)
on the shoe with the slots (j) in the collated
housing.
2. Push in slightly, then align the spring (k) with the
pocket in the advancing mechanism.
3. Push advancing mechanism in until you hear
the “click” of the shoe removal button (f).
NOTE: The lever arm (l) should be in the up
position (as shown in figure 5) before the
advancing mechanism is installed. If in the down
position, the advancing mechanism will be
locked in place.
4. Cycle the advancing mechanism several times
by hand to ensure proper function before
installing it onto your screwdriver for use.
The magazine is designed to drive screws
completely into work piece only. Once screwdriver
is lifted, adjustments to screw must be made by first
removing magazine.
Rotating the Collated Attachment
This attachment has the ability to rotate without
being taken off the drywall screwdriver. To rotate,
grip the top portion with one hand, while holding
the drywall screwdriver with the other then rotate. An
audible "click" indicates the magazine is in each of
the available positions.
MAINTENANCE
Your DEWALT power tool has been designed to
operate over a long period of time with a minimum
of maintenance. Continuous satisfactory operation
depends upon proper tool care and regular cleaning.
WARNING: To reduce the risk of
serious personal injury, turn tool
off and disconnect battery pack
before making any adjustments or
removing/installing attachments or
accessories. An accidental start-up
can cause injury.
Lubrication
Your power tool requires no additional lubrication.
Cleaning
WARNING: Blow dirt and dust out of
the main housing with dry air as often
as dirt is seen collecting in and around
the air vents and housing tracks. Wear
approved eye protection and approved
dust mask when performing this
procedure.
WARNING: Never use solvents or
other harsh chemicals for cleaning the
non-metallic parts of the tool. These
chemicals may weaken the materials
used in these parts. Use a cloth
dampened only with water and mild
soap.

18
ENGLISH
Optional Accessories
WARNING: Since accessories, other
than those offered by DEWALT, have
not been tested with this product, use
of such accessories with this tool could
be hazardous. To reduce the risk of
injury, only DEWALT recommended
accessories should be used with this
product.
Consult your dealer for further information on the
appropriate accessories.
PR2 Extended Bit x 1 - DT7205-QZ
PR2 Extended Bit x 5 - DT7206-QZ
PR2 Extended Bit x 20 - DT7207-QZ
Protecting the Environment
Separate collection. This product must
not be disposed of with normal
household waste.
Should you find one day that your DEWALT product
needs replacement, or if it is of no further use to you,
do not dispose of it with household waste. Make this
product available for separate collection.
Separate collection of used products
and packaging allows materials to be
recycled and used again. Re-use of
recycled materials helps prevent
environmental pollution and reduces
the demand for raw materials.
Local regulations may provide for separate collection
of electrical products from the household, at
municipal waste sites or by the retailer when you
purchase a new product.
DEWALT provides a facility for the collection and
recycling of DEWALT products once they have
reached the end of their working life. To take
advantage of this service please return your product
to any authorised repair agent who will collect them
on our behalf.
You can check the location of your nearest
authorised repair agent by contacting your local
DEWALT office at the address indicated in this
manual. Alternatively, a list of authorised DEWALT
repair agents and full details of our after-sales
service and contacts are available on the Internet at:
www.2helpU.com.
