Dictator DIREKT 200 User manual

© DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Deutschland
Tel. [phone] • Fax [phone] • E-Mail [e-mail] • 1123

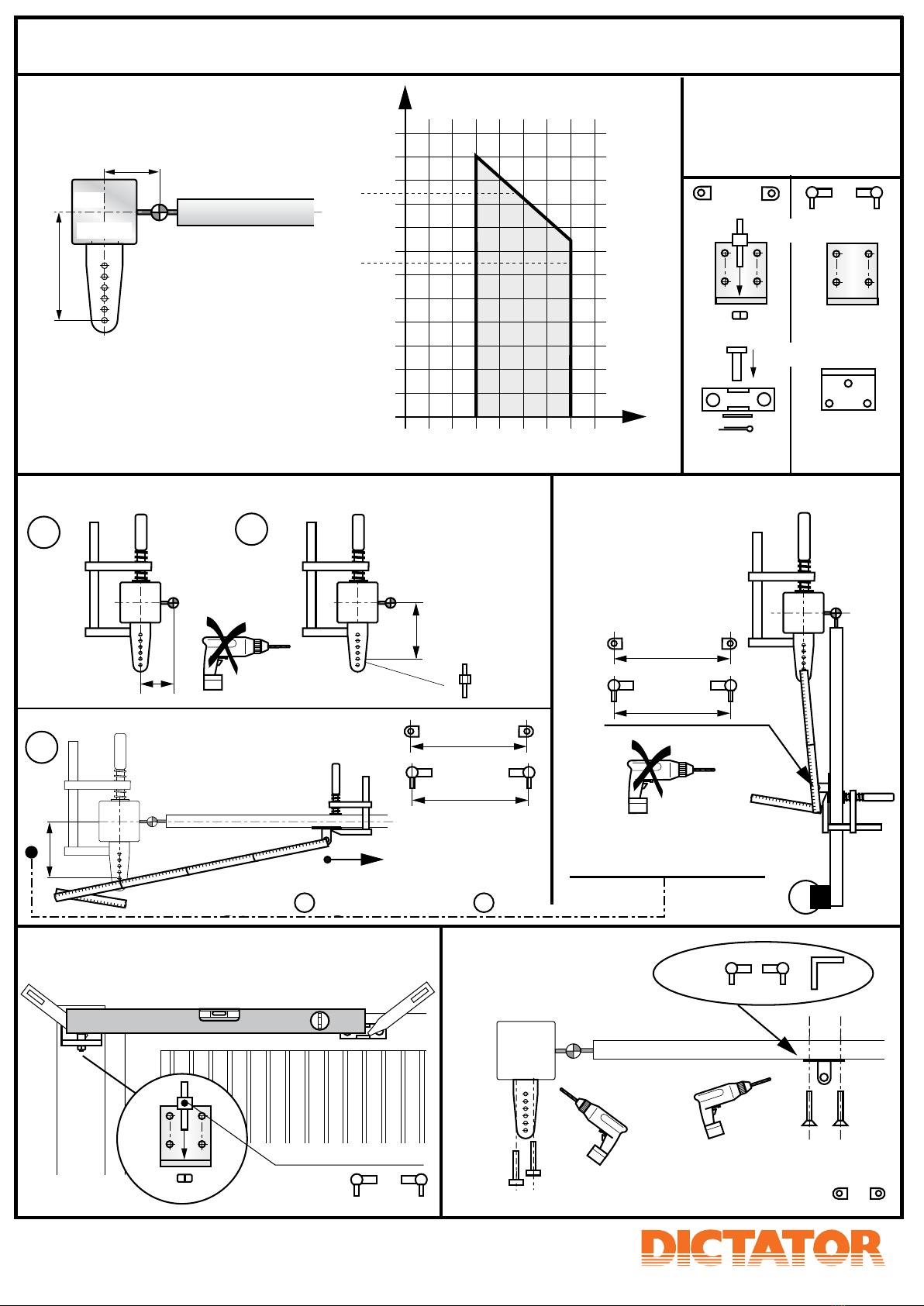

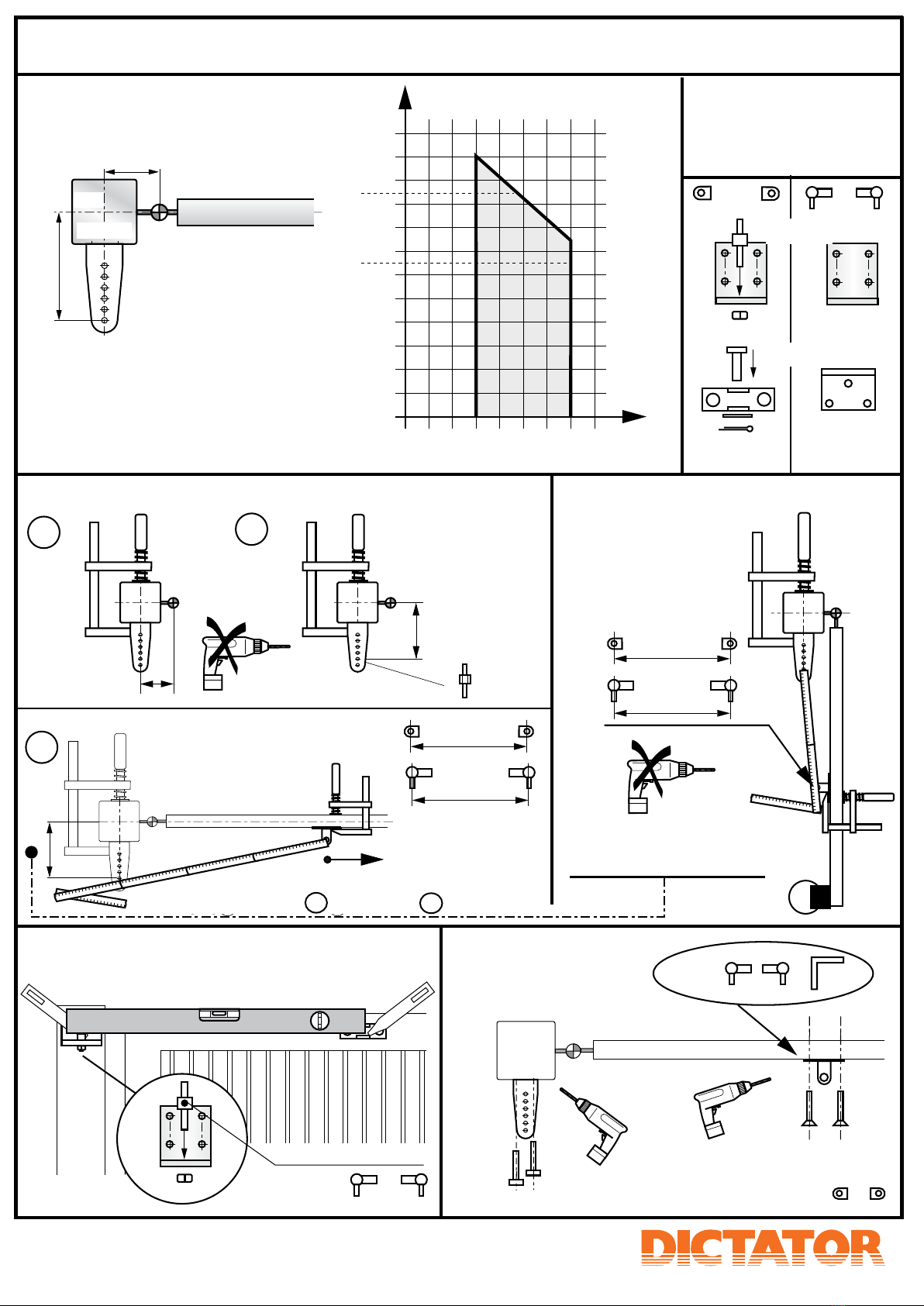

1. Startwerte wählen
Angaben in mm
3. Überprüfung der Montagemaße
Tor AUF
4. Konsole zusammenbauen und ausrichten 5. Befestigen
2 x Senkkopf
M6
4 x Sechskant M 6
Tor
Ist Ihr Abstand kleiner:
Konsolen
Tor
Bei
Abstand
min. 560 mm
Max. Startwert
wählen
Vorgang B verkleinern und C neu verschieben
Verschiebeweg
Winkel
AB
C
2. Provisorische Montage der Konsolen
Verschieben bis: max. 740 mm
Montageanleitung für DIREKT 200 mit Augen und Winkelgelenken
Direkt.200.S1.19.09.2011
Dictator Technik Gutenbergstraße 9 86356 Neusäß
Tel : 0821 / 24673-0 Fax : 0821 / 24673-90 Email : [e-mail]
max. 760 mm
min. 580 mm
Anschlag
Tor
Pfosten
Bei
Nicht bei
10
100
90
80
70
60
50
40
110
120
130
140
150
160
20 30 40 60 70 8050
Maß A
in mm
Min. Max.
Maß A
Maß B
Türblatt
Tür
pfosten
B
A
Beispiel 1
Maß A soll 105 sein:
Maß B: möglich von 30 bis 70
Beispiel 2
Maß A soll 135 sein:
Maß B: möglich von 30 bis 45 Maß B
in mm

Sonderfälle

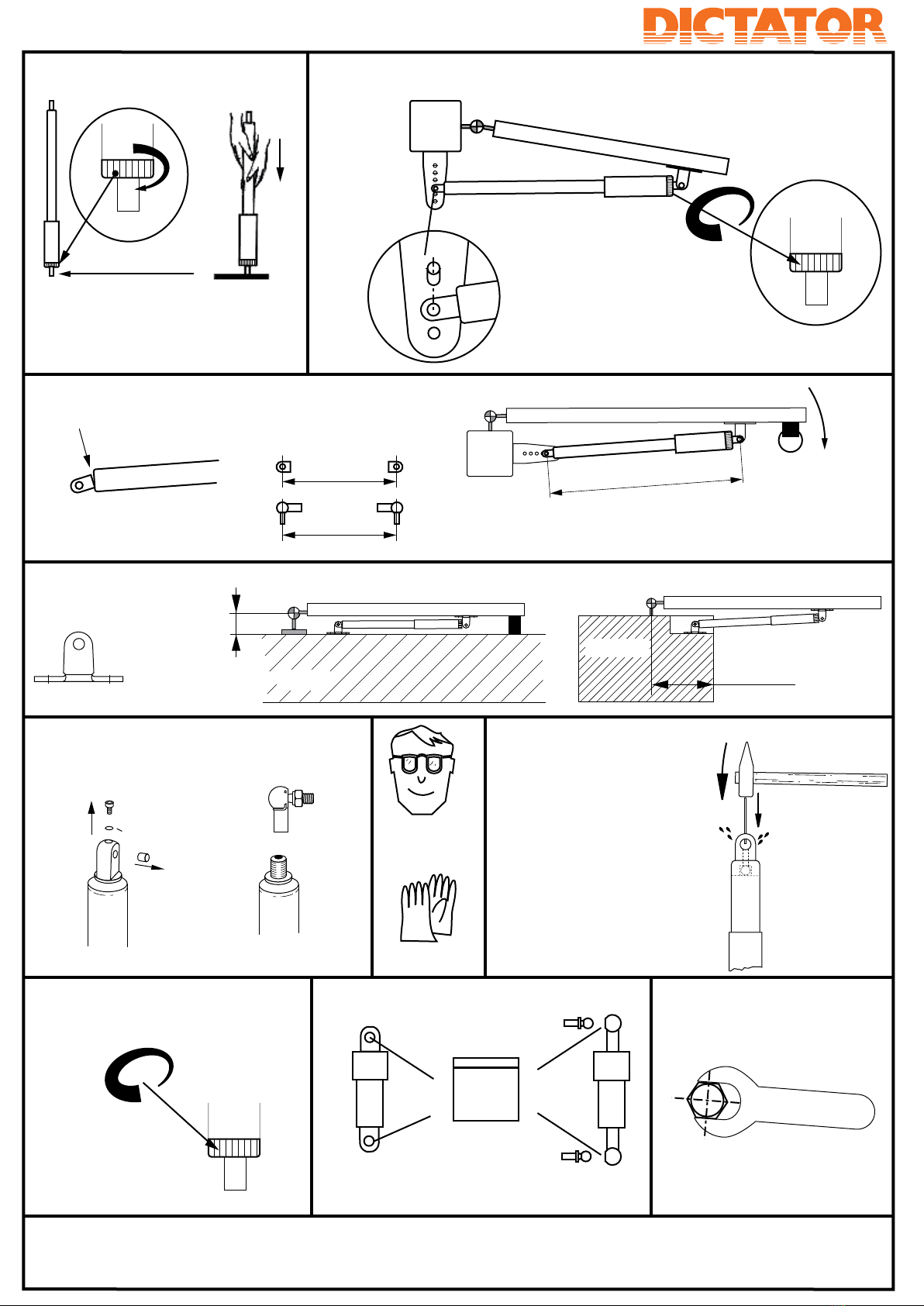

Einstellung / Wartung
Pfosten
Größer 80
Kleiner 65
Tor AUF Tor AUF
Letzter Check
Mechanischer Anschlag in AUF? Regulierende am Tor? Schrauben fest? Drehteile gefettet? Kunde eingewiesen?
O-Ring
Lagerbuchse
Soft 2-4 mal,
danach einbauen.
Wenn nötig,
wiederholen.
Öl-/ Gasgemisch
Druck anpassen
Nur wenn unbedingt nötig!
Schutzbrille
Handschuhe
Max. 100 Gramm
Fett
Nachziehen
Beidseitig
Wand
verwenden !
Saisonbedingt 1 x Jahr1 - 2 x Jahr
WG leicht eingeklebt!
Direkt.200.Seite2.12.12.2013
7. DIREKT montieren und Geschwindigkeit einstellen
6. Blockieren und einfahren
8. Mechanischer Anschlag bei AUF,
sonst Abstand X
min. 560 mm
min. 580 mm
Anschlag
X
Dieses Ende
immer
am Pfosten
Rändel rechts
drehen,bis
Anschlag.
Auge festhalten.
Einschieben
min. 50 mm
V +
V -
Gleitbuchse Regulierung immer
an der Tür
ø28
ø28
V - "Sommer"
V + "Winter"

© DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Germany
Tel. [phone] • Fax [phone] • E-mail [e-mail] • 1123
1. Startwerte wählen
Angaben in mm
3. Überprüfung der Montagemaße
Tor AUF
4. Konsole zusammenbauen und ausrichten 5. Befestigen
2 x Senkkopf
M6
4 x Sechskant M 6
Tor
Ist Ihr Abstand kleiner:
Konsolen
Tor
Bei
Abstand
min. 560 mm
Max. Startwert
wählen
Vorgang B verkleinern und C neu verschieben
Verschiebeweg
Winkel
AB
C
2. Provisorische Montage der Konsolen
Verschieben bis: max. 740 mm
Montageanleitung für DIREKT 200 mit Augen und Winkelgelenken
Direkt.200.S1.19.09.2011
Dictator Technik Gutenbergstraße 9 86356 Neusäß
Tel : 0821 / 24673-0 Fax : 0821 / 24673-90 Email : [e-mail]
max. 760 mm
min. 580 mm
Anschlag
Tor
Pfosten
Bei
Nicht bei
10
100
90
80
70
60
50
40
110
120
130
140
150
160
20 30 40 60 70 8050
Maß A
in mm
Min. Max.
Maß A
Maß B
Türblatt
Tür
pfosten
B
A
Beispiel 1
Maß A soll 105 sein:
Maß B: möglich von 30 bis 70
Beispiel 2
Maß A soll 135 sein:
Maß B: möglich von 30 bis 45 Maß B
in mm
1. Determine starting point
Dimensions in mm
Installation Instruction DIREKT 200 Gate Closer with Eyelets and Ball Bearings
Fixing brackets
2. Provisional installation of the brackets 3. Control of dimensions when
the gate is OPEN
4. Assemble the bracket and align it 5. Fixing
If the distance is smaller:
Move this end until
obtaining:
Choose the
max. value for A
Gate
Possible adjustment of the bracket
Gate
Distance
Buffer
4 x hexagon M6
With:
2 x countersunk head
screws M6
with:
Jamb
Door
Dimension
B in mm
Reduce Step B and move again Step C
Gate
Dimension
A in mm
Example 1:
Dimension A = 105
Dimension B: acceptable between 30 and 70
Example 2:
Dimension A = 135
Dimension B: acceptable between 30 and 45
Not with:
Jamb
Dimension A
Dimension B

© DICTATOR TECHNIK GMBH · Gutenbergstr. 9 · D - 86356 Neusäß · Germany
Tel. [phone] - 0 · Fax [phone] - 90 · E-Mail [e-mail] · 1030
Page 01.002.00
Sonderfälle
Einstellung / Wartung
Pfosten
Größer 80
Kleiner 65
Tor AUF Tor AUF
Letzter Check
Mechanischer Anschlag in AUF? Regulierende am Tor? Schrauben fest? Drehteile gefettet? Kunde eingewiesen?
O-Ring
Lagerbuchse
Soft 2-4 mal,
danach einbauen.
Wenn nötig,
wiederholen.
Öl-/ Gasgemisch
Druck anpassen
Nur wenn unbedingt nötig!
Schutzbrille
Handschuhe
Max. 100 Gramm
Fett
Nachziehen
Beidseitig
Wand
verwenden !
Saisonbedingt 1 x Jahr1 - 2 x Jahr
WG leicht eingeklebt!
Direkt.200.Seite2.12.12.2013
7. DIREKT montieren und Geschwindigkeit einstellen
6. Blockieren und einfahren
8. Mechanischer Anschlag bei AUF,
sonst Abstand X
min. 560 mm
min. 580 mm
Anschlag
X
Dieses Ende
immer
am Pfosten
Rändel rechts
drehen,bis
Anschlag.
Auge festhalten.
Einschieben
min. 50 mm
V +
V -
Gleitbuchse Regulierung immer
an der Tür
ø28
ø28
V - "Sommer"
V + "Winter"
6. Blocking and
compressing 7. Fix the DIREKT and adjust the closing speed
8. Provide a mechanical stop in position OPEN,
otherwise
Special applications:
Adjust the pressure
only when absolutely necessary!
Adjustment / Maintenance
V- "summer"
V+ "winter"
Grease
Turn knurl
clockwise until
the end.
Compress the
door closer
min. 50 mm.
Always x
this end at
the jamb.
Bearing bush End with adjustment
always on door!
Distance X
Mechanical stop
Door OPEN
Use on both smaller
than 65
larger than 80
Door OPEN
Wall
Jamb
Protective
glasses
Gloves
WG slightly glued!
Bearing bush
O-ring
SOFTLY 2-4 times,
then x DIREKT
and
repeat if necessary.
Max. 100 grams
Mixture of
oil and gas
according to season 1 - 2 x per year
Rex
1 x per year
Mechanical stop in position OPEN? End with adjustment screw on door? Screws xed? Moving
parts greased? Customer instructed?
Last check:
sides if
Steady eyelet
