DITEC LAB4S User manual

DITEC S.p.A.
Via Mons. Ban, 3 - 21042 Caronno Pertusella (VA) - ITALY
Tel. +39 02 963911 - Fax +39 02 9650314
www.ditec.it - [email protected]
LAB4S IP1998
rev. 2009-07-01
Manuale di
installazione
fotocellula
LAB4S.
Installation
manual for
LAB4S
photocell.
Manuel de
installation
cellule
photoélectique
LAB4S.
Installation-
handbuch für
Lichtschranke
LAB4S.
Manual de
instalaciòn para
fotocélula
LAB4S.
Manual de
instalação para
fotocélula
LAB4S.
Fig. 1
50
148
26
106
30
F
GB
I
P
E
D

2
LAB4S - IP1998

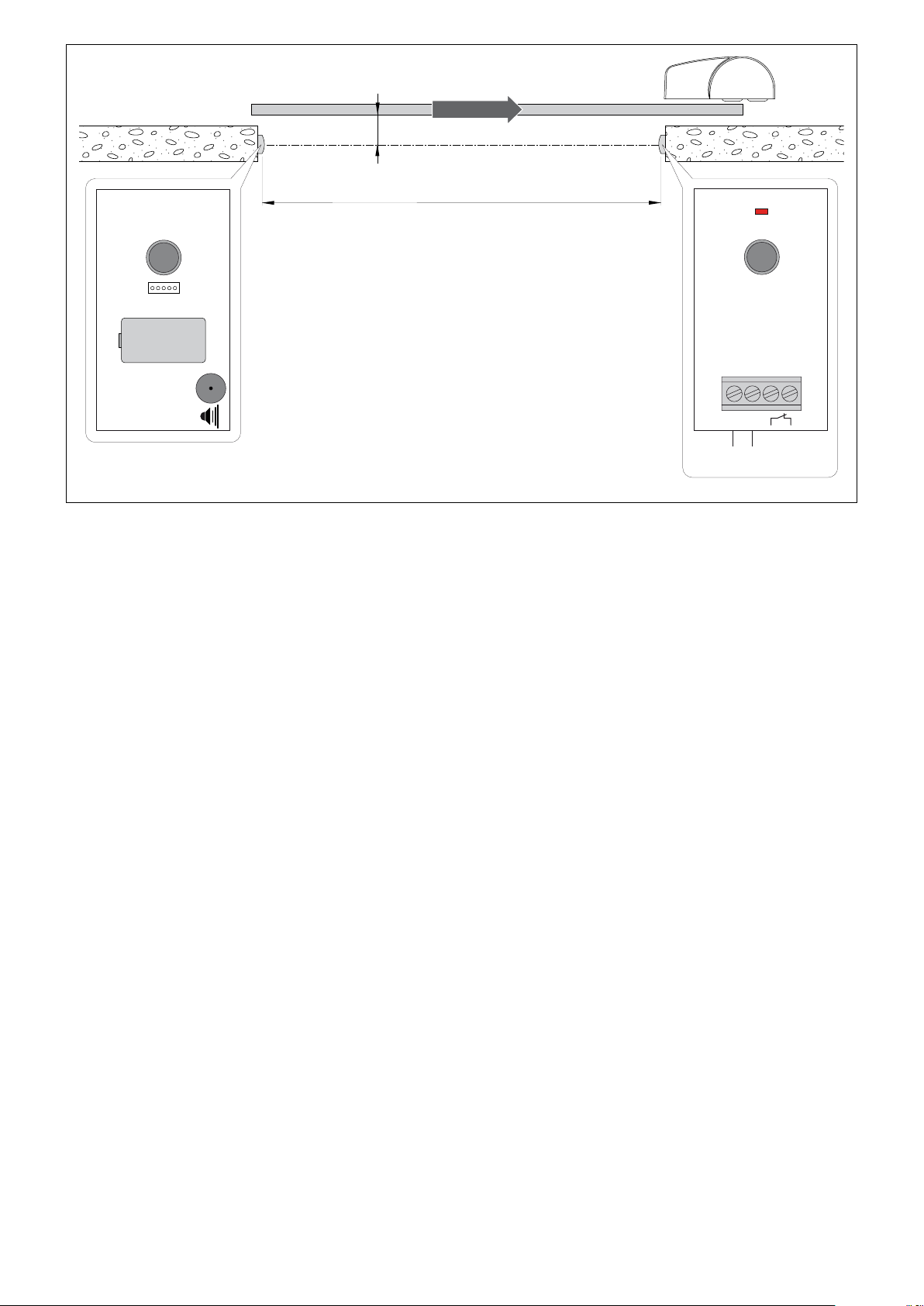

Fig. 2
TX RX
~100
max 20 m
OPENING
01
-+
24 V=
RX
TX
BATTERY
3 V
CR123A
+-
J2
Tutti i diritti sono riservati
I dati riportati sono stati redatti e controllati con la massima cura. Tuttavia non possiamo assumerci alcuna responsabilità per
eventuali errori, omissioni o approssimazioni dovute ad esigenze tecniche o grache.
All right reserved
All data and specications have been drawn up and checked with the greatest care. The manufacturer cannot however take any
responsibility for eventual errors, ommisions or incomplete data due to technical or illustrative purposes.
Touts droits reservés
Les informations mentionnées dans ce catalogue ont été controlées avec la plus grande attention. Toutefois, nous déclinons toute re-
sponsabilité en cas d’erreurs, omissions ou approximations dépendant d’exigences techniques ou graphiques.
Alle Rechte vorbehalten
Die wiedergegebenen Daten wurden mit höchster Sorgfalt zusammengestellt und überprüft. Es kann jedoch keinerlei Verantwor-
tung für eventuelle Fehler, Auslassungen oder Näherungen, die technischen oder graphischen Notwendigkeiten zuzuschreiben
sind, übernommen werden.
Todos los derechos son reservados
Los datos que se indican han sido redactados y controlados con la màxima atenciòn. Sin embargo no podemos asumir ninguna
responsabilidad por eventuales errores, omisiones o aproximaciones debidas a exigencias técnicas o gràcas.
Todos os direitos são reservados
Os dados indicados foram redigidos e controlados com o máximo cuidado. Contudo, não podemos assumir qualquer responsabilidade
por eventuais erros, omissões ou aproximações devidas a exigências técnicas ou grácas.

3LAB4S - IP1998
AVVERTENZE GENERALI PER LA SICUREZZA
Il presente manuale di installazione è rivolto esclusivamen-
te a personale professionalmente competente. Leggere
attentamente le istruzioni prima di iniziare l’installazione del
prodotto. Una errata installazione può essere fonte di pericolo.
I materiali dell’imballaggio (plastica, polistirolo, ecc.) non vanno
dispersi nell’ambiente e non devono essere lasciati alla portata
dei bambini in quanto potenziali fonti di pericolo. Prima di iniziare
l’installazione vericare l’integrità del prodotto. Per l’eventuale
riparazione o sostituzione dei prodotti dovranno essere utiliz-
zati esclusivamente ricambi originali. E’ necessario conservare
queste istruzioni e trasmetterle ad eventuali subentranti nell’uso
dell’impianto.
1. DATI TECNICI
Alimentazione RX 24 V =/~
Assorbimento RX 35 mA max
Assorbimento TX 30 µA max
Portata 20 m max
Uscita contatto N.C. 24 V / 1A
Temperatura -20° C / +55° C
Grado di protezione IP55
2. RIFERIMENTI ILLUSTRAZIONI
RX Ricevitore
TX Trasmettitore
3. INDICAZIONI DI UTILIZZO
Le fotocellule LAB4S vengono utilizzate come dispositivo di
protezione per porte e cancelli motorizzati. Il trasmettitore TX è
provvisto di batteria e non è necessario collegarlo ad un quadro
elettronico.
Le fotocellule LAB4S possono essere utilizzate come fotocellule
di protezione del vano passaggio (g. 2), senza la necessità di
collegamento del trasmettitore TX.
4. INSTALLAZIONE
Le fotocellule devono essere installate rispettando le normative
e le direttive in vigore.
Posizionare il ricevitore RX ed il trasmettitore TX in asse ottico
fra loro. Il ssaggio può essere fatto direttamente a parete fron-
talmente o lateralmente.
Eseguire i collegamenti elettrici come indicato in g. 2.
5. VERIFICA DI FUNZIONAMENTO
Chiudere la fotocellula con il frontalino e applicare esternamente
l’etichetta ltro di attenuazione.
Interrompere il fascio e vericare la commutazione del relè (acu-
sticamente) e l’accensione del LED rosso sul ricevitore RX.
L’etichetta ltro di attenuazione simula condizioni ambientali
sfavorevoli. Terminate le veriche rimuovere l’etichetta ltro.
6. SEGNALAZIONI
7. PIANO DI MANUTENZIONE (ogni 6 mesi)
Per un corretto funzionamento delle fotocellule:
- mantenere pulite le superci esterne del ricevitore RX e
del trasmettitore TX;
- vericare il funzionamento come indicato al capitolo 5;
- sostituire la batteria del trasmettitore TX ogni 24 mesi
o quando presente la segnalazione acustica di batteria
scarica.
GENERAL SAFETY PRECAUTIONS
This installation manual is intended for professionally
competent personnel only. Read the instructions carefully
before beginning to install the product. Incorrect installation may
be a source of danger. Packaging materials (plastic, polystyrene,
etc.) must not be allowed to litter the environment and must be
kept out of the reach of children for whom they may be a source of
danger. Before beginning the installation check that the product is
in perfect condition. For repairs or replacements of product only
original spare parts must be used. These instruction must be kept
and forwarded to all possible future user of the system.
1. TECHNICAL DATA
RX power supply 24 V =/~
RX absorption 35 mA max
TX absorption 30 µA max
Range 20 m max
N.C. contact output 24 V / 1A
Temperature -20° C / +55° C
Degree of protection IP55
2. REFERENCES
RX Receiver
TX Transmitter
3. APPLICATIONS
The LAB4S photocells are used as a protection device for moto-
rised doors and gates. The TX transmitter is tted with a battery
and it is not necessary to connect it to a control panel.
The LAB4S photocells can be used as protection photocells for
the passage opening (g. 2), without needing to connect the
TX transmitter.
4. INSTALLATION
The photocells must be installed respecting the standards and
directives currently in force.
Position the RX receiver the TX transmitter along the optic axis.
They can be fastened directly on the wall, at the front or sides.
Make the electrical connections, as shown in g. 2.
5. CHECKING FOR PROPER OPERATION
Close the photocell with the panel and apply the attenuation
lter label on the outside.
Interrupt the beam and check relay switchover (by the sound)
and the switching on of the red LED on the RX receiver.
The attenuation lter label simulates unfavourable environmental
conditions. When you have completed the checks, remove the
lter label.
6. SIGNALS
7. MAINTENANCE SCHEDULE (every 6 months)
For the correct working of the photocells:
- keep the external surfaces of the RX receiver and the TX
transmitter clean;
- check functioning as shown in chapter 5;
- replace the battery of the TX transmitter every 24 months,
or when you hear the acoustic signal indicating a at bat-
tery.
I
Segnale Descrizione
RX Attivazione uscita.
Buzzer Batteria scarica.
Signal Description
RX Output activation.
Buzzer Flat battery.
GB
