Dometic CARAVAN B3200 User manual

1
Type
3241.301
Bemærk: Installationen af luftfordelingsboksen kræver en nr. 2 Phillips
skruetrækker med en maks. diameter på 7 mm og en min. længde på 35 mm.
Tagenhed
Beskrivelse Model Type Brug med luftdistributionskasse
Model Kontrol
Aircondition
m/elektrisk varme B3200 3241 3310895.036 Integreret mekanisk
Vigtigt:Disseanvisningerskalopbevares
sammen med enheden. Ejeren skal læse
dem grundigt.
GEM DISSE OPLYSNINGER TIL
SENERE REFERENCE:
Typenummer
Produktnummer
Serienummer
ADB nummer
ADB serienummer
Købsdato
ADVARSEL
Denne manual skal læses og
forstås inden der foretages
installation, justering, service
eller vedligeholdelse. Denne
enhed skal installeres af en
kvalificeret servicetekniker.
Ændringer af dette produkt kan
væremegetfarligt,ogkanresultere
i personskade eller beskadiget
ejendom.
INSTALLATION & BETJENINGS-
ANVISNINGER
REVISION A
Skemanr. 3313292.017 11/16
(Erstatter 3313292.000)
Dansk, hollandsk, engelsk, fi
nsk, fransk, tysk, græsk,
italiensk, norsk, portugisisk,
spansk og svensk
©2016Dometic Corporation
LaGrange, IN 46761
SERVICEKONTOR
Dometic Corporation
For information,
kontakt:
www.edometic.com
3313292.017

2
GENERELLE OPLYSNINGER
A. Produktegenskaber og specifikationer, som er beskrevet
eller illustreret, kan ændres uden varsel.
B. Denne aircondition (herefter benævnt som "enhed") er
beregnet til:
1. Montering på en campingvogn under eller efter
produktion af campingvognen.
2. Montering på taget af en campingvogn.
3. Tagkonstruktion med tværribber/bjælker med en
afstand på mindst 406 mm mellem centrene.
4. Mindst 25 mm og højest 140 mm afstandmellem
campingvognens tag og loft.
C. Grundlæggende krav
1. Monteringsåbning. Skær gennem taget og loftet.
2. 220/240 VAC, 50 Hz, 10A
3. Effektenskalværeover198VAC,nårenhedenstarter
og frekvensen skal hele tiden være 50 Hz.
D. Aircondition-anlæggets evne til at holde den ønskede
indendørstemperatur, afhænger af campingvognens
varmeoptagelse.
Campingvognensbeboerekanforetagenogleforbyggende
foranstaltninger, for at reducere varmeoptagelsen og
forbedreanlæggetsevnetilatafkølecampingvognen.Under
megethøjeudendørstemperaturer,kancampingvognens
varmeoptagelse reduceres ved at:
1. Parkere campingvognen i et område med skygge.
2. Benytte solafskærmning (rullegardiner og/eller
gardiner).
3. Holdedøreogvinduerlukkede,ellermindskebrugen.
4. Undgå brug af varmefrembringende apparater.
Brug af indstillingen Kraftig ventilator/Afkøling, vil give den
optimale eller maksimale effektivitet ved høj fugtighed eller
høje udendørstemperaturer.
Det vil kraftigt forbedre dets evne til at holde den ønskede
indendørstemperatur, hvis aircondition-anlægget startes
tidligt om morgenen, og er en ”kickstart” mod forventede høje
udendørstemperaturer.
Som en mere permanent løsning på problemet med
varmeoptagelse, vil tilbehør som udendørs veranda og
vinduesmarkiser reducere varmeoptagelsen, ved at fjerne
den direkte sol. De vil også udgøre et smukt område, hvor
man kan hygge sig, i de kølige aftenstunder.
E. Kondensation
Bemærk:Producentenafenhedenerikkeansvarligforskade
forårsagetafkondenseret fugtpåloftereller andreoverflader.
Luftindeholderfugtogdennefugthartendenstilatkondensere
på kolde overflader. Når luften kommer ind i campingvognen,
kan der forekomme kondenseret fugt på loftet, vinduerne,
metaldele,osv.Aircondition-enhedenfjernerdennefugtfraluft
under normal drift. Hvis døre og vinduer holdes lukkede, når
aircondition-enheden er i brug, vil det minimere kondenseret
fugt på kolde overflader.
SIKKERHEDSANVISNINGER
Dennemanualindeholdersikkerhedsoplysninger
og –anvisninger, for at hjælpe brugeren med at
eliminere risikoen for ulykker og personskader.
KEND SIKKERHEDSOPLYSNINGERNE
Dette er faresymbolet. Vær opmærksom på
risikoenforpersonskade,nårdu ser dettesymbol
i manualen.
Følg de anbefalede forholdsregler og
anvisningerne på sikker betjening.
FORSTÅ SIGNALORDENE
Et signalord, ADVARSEL eller FORSIGTIG
benyttessammen med faresymbolet.De angiver
risikoniveauet for den potentielle personskade.
ADVARSEL
angiver en potentielt farlig
situation, som, hvis den ikke forhindres, kan
resultere i dødsfald eller alvorlig personskade.
FORSIGTIG angiver en potentielt farlig
situation, som, hvis den ikke forhindres, kan
resultereimindre eller middelsværpersonskade.
FORSIGTIG
anvendt uden faresymbolet,
angiver en potentielt farlig situation, som, hvis
denikke forhindres, kan resultere i beskadigelse
af ejendom.
Læs og følg alle sikkerhedsoplysninger og –
anvisninger.

3
1/2L LL
1/3L
2/3L
FIG. 1
* Producenten giver GENERELLE retningslinjer for kravene
til generator. Disse retningslinjer kommer fra erfaringer, som
folk har haft med de aktuelle produkter.
Nårstørrelsenafgeneratorenbestemmes,skaldettotalestrøm-
forbrugfordincampingvognovervejes.Huskpågeneratorens
tab af strøm i store højder og mangel på vedligeholdelse.
INSTALLATIONSANVISNINGER
A. Forholdsregler
Specifikationer
Type 3241
Aircondition-anlæg Aircondition-anlæg
Nominel kølekapacitet (kW) 3,0
Elektrisk varmekapacitet
(kW) 1,6
Angiven elektricitet 220-240 VAC 50 Hz, 1 fase
Ampere ved fuld belastning
(kompressor/motor) 5,46 / 0,92
Ampere ved låst rotor
(komp./motor) 27 / 2,3
Effekt (kW)
Kompressor og motor 1,34
Effekt (kW)
Varmer 1,5
Kølemiddel R410A
Gram/Oz 525 / 18,5
Minimum ledningsstørrelse Op til 8 meter brug 1,5 mm2, kobber
Rådfør med gældende regulativer
Kredsløbssikring A tidsforsinkelsessikring eller
kredsløbsafbryder
* Generatorstørrelse 1 enhed – 3,5 kW
2 enheder – 5,0 kW
1. LæsInstallationogBetjeningsanvisningeromhyggeligt,
indendugørforsøgpåatpåbebegyndeinstallationen
af dit aircondition-anlæg.
2. Producenten vil ikke være ansvarlig for nogen
beskadigelser eller personskader, som opstod fordi
disse anvisninger ikke blev fulgt.
3. Udstyret skal installeres i overensstemmelse med
de nationale strømføringsdirektiver, i henhold til IEC
335-2-40, CI, 7.12.1. Installationen skal overholde
alle gældende standarder og/eller regulativer.
4.
5.
TILFØJ IKKE nogle enheder eller tilbehør til denne
enhed, undtagen de, som specifikterskriftligttilladt
af Dometic Corporation.
Dette udstyr skal vedligeholdes af kvalificeret
personale, og nogle lokale standarder og regulativer
kræver at disse folk har licens.
B. Rigtig placering til aircondition-anlægget
Dette aircondition-anlæg er specielt designet til installation
på taget af en campingvogn. Når du fastsætter dine krav til
afkøling, skal følgende overvejes:
• Campingvognens størrelse,
• Vinduesområdet (forøger varmeoptagelsen),
• Mængden af isolering i vægge og tag,
• Den geografisk placering, hvor campingvognen vil blive
benyttet,
• Det ønskede personlige komfortniveau.
1. Normalplacering-aircondition-anlæggeterdesignet
tilatpasseovereneksisterendeluftventilationsåbning.
2. Andre placeringer – Når der ikke er nogen
tagventilation til rådighed, eller der ønskes en anden
placering, anbefales følgende:
a. Tilinstallationafénenhed:aircondition-anlægget
skal monteres ganske lidt foran midten (fra
forendetilbagende),ogcentreresfrasidetilside.
b. Til installation af to enheder: installér et
aircondition-anlæg 1/3 og et andet 2/3 fra
forenden af campingvognen, og centreret fra
side til side.
Det foretrækkes, at enheden monteres på en relativ flad og
lige tagdel, som måles med campingvognen parkeret på en
lige overflade, men en hældning på op til 8° er acceptabel.
3. Efter at placeringen er blevet valgt:
a. Kontrollér, om der er forhindringer i det område,
hvor aircondition-anlægget vil blive installeret.
Se FIG. 2.
ADVARSEL
Forkert anvendelse kan beskadige udstyret,
true liv, forårsage alvorlig personskade og/eller
beskadigelse af ejendom. FIG. 2
241 mm
737 mm
1016 mm
Hold disse områder fri
for forhindringer
305 mm
102 mm 102 mm
362 mm x 362 mm
(± 3 mm) åbning
Forside
Mål er nominelle
Mål er nominelle

4
FIG. 4
b. Taget skal være konstrueret til at kunne bære
65 kg, når campingvognen er i bevægelse.
Normalt vil en konstruktion til 100 kg statisk
belastning kunne opfylde dette krav.
FORSIGTIG
Installatøren af dette aircondition-anlæg har
ansvaret for, at sikre den konstruktionsmæssige
styrke af campingvognens tag. Lav aldrig et lavt
punkt, hvor vandet kan samle sig. Vand, som
står rundt om aircondition-anlægget, kan løbe
ind, og forårsage beskadigelse af anlægget eller
campingvognen.
c. Se efter inde i campingvognen for blokeringer
af luftdistributionsboksen (f.eks. døråbninger,
rumopdelere, gardiner, loftnedhæng, osv.) Se
FIG. 3.
C. Forberedelse af taget
1. Krav til åbning – Inden loftet forberedes, skal de alle
følgende anvisninger læses, inden installationen
påbegyndes.
I tilfælde af, at der ikke benyttes en eksisterende
tagventilation,skalder skæres en362mmx362 mm
(±3mm)gennemcampingvognenstagogloft.Denne
åbningskalværeplaceretmellemtagetsforstærkede
emner.
ADVARSEL
Der kan være elektriske ledninger mellem
taget og loftet. Frakobl ledningen med 220-
240 VAC og den positive (+) 12 V DC-terminal på
forsyningsbatteriet. Manglende overholdelse af
dette kan resultere i fare for stød, og forårsage
dødsfald eller personskade.
Åbningen på 362 mm x 362 mm (± 3 mm) er del af
aircondition-anlæggets returluftsystemet, og skal
udføres i overensstemmelse med alle nationale og
lokale standarder og/eller regulativer.
2. Afmontering af tagventilationen
a. Skru skuerne ud, og fjern tagventilationen.
b. Fjern al tætningsmasse omkring åbningen.
c. Forseglalleskruehullerogsammenføjninger,hvor
tagpakningen er placeret. Brug en god kvalitet
af alt-vejrs-forseglingsmiddel. Se FIG. 4.
d. Hvis åbningen er større end 365 mm x 365 mm
(± 3 mm), vil det være nødvendigt at ændre
størrelsen til 362 mm x 362 mm (± 3 mm).
e. Hvisåbningen ermindreend359mmx359mm,
skaldenforstørrestil362mmx362mm(±3mm).
3. Nyåbning–(Andeninstallationendventilationsåbning)
a. Afmærk en firkant, med en størrelse på
362 mm x 362 mm (± 3 mm) på taget, og skær
omhyggeligt åbningen ud.
b. Vedatbrugetagåbningensomrettesnor,skæres
et tilsvarende hul i loftet.
c. Åbningen skal indrammes til at yde passende
støtte og forhindre luft i at blive trukket fra loftets
hulrum. Indramningsmateriale på 19 mm eller
mere i tykkelse skal bruges. Husk at lave et
indgangshul til strømforsyning på åbningens
forside. Se FIG. 5.
FIG. 3
Mål er nominelle
70 mm
(samlet
dybde)
635 mm
508 mm
Forside
76 mm
125 mm
130 mm
76 mm 362 mm x 362 mm
(± 3 mm) åbning
152 mm
139 mm
75 mm
233 mm
Mål er nominelle

5
FIG. 5
Valgfri
metalramme
inde i ramme
Skær ikke tag-
konstruktion eller
bjælker over
Godt- Bjælker
understøttet af
tværbjælker
Indram åbningen, så
den ikke falder sammen,
enheden boltes fast
Lad der være adgang for
strømkabler
Min. 19 mm
Min. 381 mm
foran på åbningen
FORSIGTIG
Installatøren af dette aircondition-anlæg har
ansvaret for, at sikre den konstruktionsmæssige
styrke af campingvognens tag. Lav aldrig et lavt
punkt, hvor vandet kan samle sig. Vand, som
står rundt om aircondition-anlægget, kan løbe
ind, og forårsage beskadigelse af anlægget eller
campingvognen.
D. Krav til ledningsføring
1. 220 - 240 VAC forsyningskabel
Træketjordet220-240VACforsyningskabelikobber
frasikrings-ellerstrømafbryderboksentiltagåbningen.
Denkorrektetrådstørrelse kan findes påskemaetpå
side 3.
Bemærk: Hvis ventilationsblæseren blev fjernet, kan den
eksisterendeledningbruges,hvisdenerafdenrigtigestørrelse,
placering og sikret korrekt.
a. Dette forsyningskabel skal være placeret i den
forreste del af den 362 mm x 362 mm (± 3 mm)
store åbning.
b. StrømmenSKALværepåenseparattidsforsinket
sikring eller effektafbryder i passende størrelse.
Denkorrektebeskyttelsekanfindespåskemaet
på side 3.
c. Sørg for at mindst 381 mm af strømkablet når
ind i tagåbningen. Dette sikrer en let installation
af forbindelsesboksen.
d. Ledningsføringenskalværeioverensstemmelse
med alle nationale og lokale standarder for
ledningsføring og/eller regulativer.
e. Beskyt ledningen i det område, hvor den
kommer gennem åbningen med en godkendt
metode. Se afsnit "d" ovenfor.
Bemærk: Disse strømforsyningsforbindelser skal muligvis
udskiftesmedtypeY-tilbehør,hvisdetforetagesafkvalificeret
personale.
E. Placering af enheden på taget
1. Fjern enheden fra papkassen og kassér papkassen.
2. Anbring enheden på taget.
3. Løftoganbringenhedenoverdenforberedteåbning,
idet pakningen på enheden benyttes som rettesnor.
Se FIG. 6.
FORSIGTIG
Denne enhed vejer cirka 45 kilogram. Benyt en
mekanisk løftetalje til at anbringe aircondition-
anlægget på taget.
FORSIGTIG
Skub ikke enheden. Dette kan beskadige den
tagpakning, som er fastgjort på bunden, og kan
medføre at installationen lækker.
4. Anbring luftfordelingsboksen inde i campingvognen.
Denne boks indeholder monteringshardware til
enheden og skal bruges inde i campingvognen.
Detteafslutter detudvendigearbejde. Mindrejusteringerkan,
om nødvendigt, foretages fra indersiden af campingvognen.
F. Installation af enheden
1. Tag luftfordelingsboksen og monteringshardwaren
ud af kartonen.
2. Kontrollér at den er rettet korrekt ind på linje, og
justér enheden efter behov. Tagpakningen skal
være centreret over åbningen på 362 mm x 362 mm
(± 3 mm).
3. Ræk ind i returluftåbningen, træk enhedens og
opvarmerens (hvis relevant) elektriske ledning ned,
til senere tilslutning. Se FIG. 7.
FIG. 7 Ræk ind i returluftåbningen,
og træk enhedens elektriske
ledning ned
FIG. 6 FORSIDE Løft og anbring
Må ikke skubbes

6
Varmeledning med 3 ben
(hvis elektrisk varme er
monteret)
FIG. 9
Stik med ni ben
Kontrolboks
4. Kanaladapterens bundplade
a. Fjernmellemlæggetfraskumtapenogplacértapen
på bundpladen, så skruehullet og luftåbningerne
flugter.Anbringkanalensfalsihøjresidesetforfra.
Se FIG. 8.
b. Skru # 10 skrue i til om ønsket at hjælpe med at
holde kanaladapteren på bundpladen.
5. Montering af loftsskabelon
Bemærk: Det store hul i midten af loftsskabelonen vender
mod bagsiden. Sørg for, at termostatpæren ikke flytter sig
under montering. Se FIG. 10.
a. Sæt ledningen med ni ben fra enheden og
varmeledningenmedtreben(hvistilgængeligpå
enheden)ikontrolboksenpåloftsskabelonen.Se
FIG. 9.
b. Førdentidligeretrukne220-240VACstrømledning
ind i samlekassen på loftsskabelonen.
c. Skru hver enkelt monteringsbolt med hånden,
inden de spændes. De tre indsatse med gevind
i bundkaret kan bruges, som en hjælp til at skrue
skuerne i. FIG. 10.
d. SPÆND MONTERINGSBOLTENE ENSARTET
TIL ET MOMENT PÅ 4,5 TIL 5,6 NM (Newton-
meter). Dette vil sammenpresse tagpakningen
til cirka 13 mm. Boltene er selv-låsende, så
yderligere tilspænding er ikke nødvendig. Se
FIG. 10.
Udluftningsåbning
FIG. 8 Forside
Returluftåbning
Fjern mellemlægget
fra tapen
Skrue
FIG. 10
Loftsskabelon
Automatiseret
Termostat
Monteringsbolt
Monteringsbolt
Skru de 3
monteringsbolte i
med hånden
Klip kanalen 13 mm til 25 mm
under loftskabelonen
FORSIGTIG
Hvis boltene er løse, er der måske ikke en
tilstrækkelig tagforsegling, eller hvis de
overspændes, kan der opstå beskadigelse på
aircondition-anlæggets bund eller loftskabelon.
Tilspænd til de momenter, som er opgivet i denne
manual.
6. Skabelon/kanaladapter
a. Trækkanalennedgennemskabelonensåbning.
b. Skær kanalen 13 mm til 25 mm under
skabelonens åbning. Se FIG. 10.
c. Ret adapteren til skabelon/kanal ind på linje
med skabelonens kanalhul, og kontrollér at
skruehullerne er på linje (hvis ikke, så drej
1/2omgang).Indsætadapterentilskabelon/kanal
i kanalen. Lad der være en løkke på ledningen
under kanaladapterens rille. Indsæt ikke flig
inden i kanalen.
d. Sæt kanaladapteren i skabelonen med et
klik og sæt 2 skruer i kanaladapterens flug i
loftsskabelonen. Se FIG. 11.
FIG. 11
Montér 2 Phillips-skruer i fligene
Kanaladapterens
skruehuller skal
være på linje. Drej
om nødvendigt en
1/2 omgang
Sæt
kanaladapteren
ind i kanalen

7
Udvendige steder til skrue
Udvendige steder til
skrue
FIG. 15
Sæt de to primære
skruer i først
FIG. 12
Terminalblok
Strækaflastning
G. Tilslutning af systemet
ADVARSEL
Afbryd 220-240 VAC. Manglende overholdelse af
disse anvisninger kan resultere i fare for stød, og
forårsage dødsfald eller personskade.
Vigtig: Den elektriske installation skal udføres af en
autoriseret elektriker. I nogle områder skal de have licens.
1. Tilslutning af 220-240 VAC strømforsyning
a. Tilslut strømkablet til aircondition-anlægget, ved
terminalblokken i tilslutningsboksen. Tilslut hvid til
hvid,sorttilsortoggrøntilgrøn,ellerbarkobberledning
(hhv. L. N. og ). Se FIG. 12.
b Stramstrækaflastingenpåstrømforsyningskablet
for at holde godt på plads. Vær forsigtig ikke at
beskadige ledninger. Se FIG. 12.
c. Skub forsigtigt al overskydende ledning tilbage
i samlekassen. Anbring dækselkanten under
fligene og tryk på dækslet, til der lyder et klike.
Skru det fast med skruen. Se FIG. 13.
H. Installation af luftfordelings-boksen
Vigtigt:Luftfordelingsboksensinderstevæggeskalvære
inde i loftsskabelonens vægge under installation.
1. Idetderarbejdesbagfra med bagendenvippet80mm
ned anbringes luftfordelingsboksens inderste
vægge mod indersiden af skabelonvæggene. Skub
luftfordelingsboksen bagud til den rører skabelonen.
Løft luftfordelingsboksen til loftet. Se FIG. 14 og 15.
FIG. 14
Tryk her for at aktivere beslagene
og fjern derefter etiketterne
Placér
luftfordel-
ingsboksens
vægge inden
i og imod
enderne af
skabelonens
vægge
Hæv bagenden
af luftfordel-
ingsboksen
til loftet
FIG. 13
Klik dækslet
på plads, når
ledningerne er
tilsluttede
Skrue skruen i

8
2. Trykopadpåluftfordelingsboksenpådeanførtesteder
for at aktivere låsene. Der kan høres et lille klik, når
hver lås aktiveres.
3. Hold luftfordelingsboksen op til loftet med en hånd
og montér to 3,5 mm x 19 mm skruer med skarpe
spidser og med groft gevind på det sted, som er vist
i FIG. 15. Brug ikke elektrisk skruemaskine, da du
kan ødelægge hullerne i plastikket.
4. Udvendige skruer kan monteres på de viste
steder. Disse er IKKE påkrævede for at fastgøre
luftfordelingsboksen til skabelonen, men kan være
gode af synsmæssige årsaer. Se FIG. 15. Husk
ikke at bruge en elektrisk skruemaskine, da du kan
overstramme skruerne.
5. Installation af filter. Skub filtrene ind i hakkene i
luftfordelingsboksen. Den side, som buer udad på
filterhåndtaget skal vende op mod loftet. Se FIG. 19.
6. Installationafknap.Montérdetomedfølgendeknapper
på enderne af termostat- og valgknapstængerne.
Flugthakketiknappenmed markeringen på stangen
og tryk på plads.
7. Strømforsyningen til airconditions-anlægget kan nu
slås ”TIL”.
8. Enheden er nu installeret og klar til brug. Læs
følgende betjeningsanvisninger før enheden køres.
BETJENINGSANVISNINGER
A. Styring

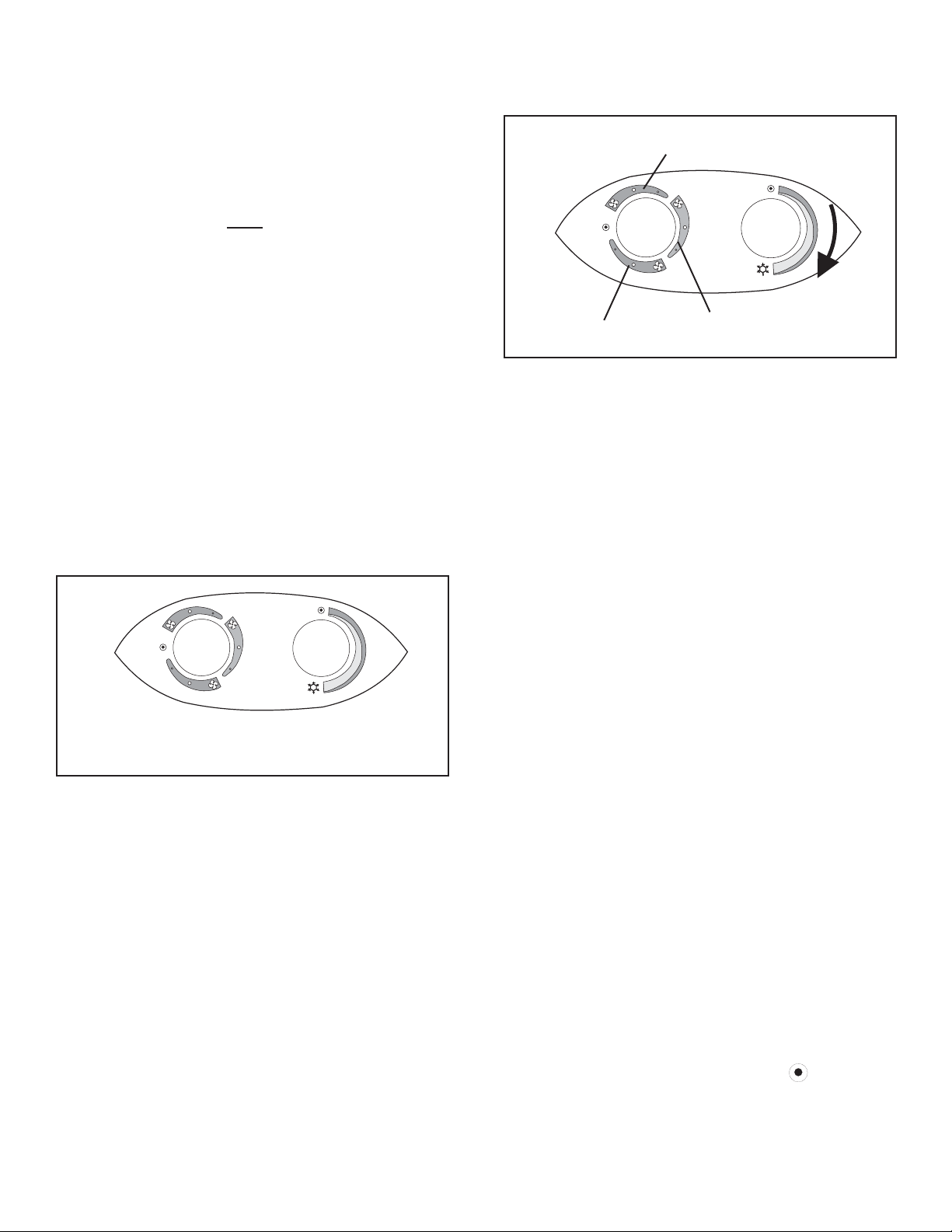

FIG. 16
Vælgerknap Termostat
1. Valgknappen har 10 positioner, inklusiv “SLUK”.
Den styrer ventilatorens hastighed, samt
indstillingerne for opvarmning og afkøling. Se
FIG. 16.
2. Termostatenstyrerkompressorenstænd/sluk-funktion
ved et temperaturområde på ca. 18,5° C til 32,5° C
vedluftfordelingsboksensindgang,altefterknappens
position. Se FIG. 16.
Vigtigt:Nårenhedenertændtogtermostatenregistrerer,
at der skal afkøles, starter kompressoren. Efter manuel
slukning af enheden med enten valgknappen eller
termostaten,skaldualtidvente2-3minutterførdutænder
for enheden. Dette lader køletrykket i systemet blive
udlignet, så kompressoren kan starte igen.
B. Kølefunktion (blå illustration)
1. Indstiltermostatentildetønskedetemperaturniveau.
Se FIG. 17.
FIG. 17
Blå illustration,
afkøling
Rød illustration,
0pvarmning
Grå illustration,
ventilator
Køligere
2. Vælg den ventilatorhastighed, som bedst svarer til
dine ønsker:
a. MEGET KOLD: Vælges når der er behov for
maksimal afkøling og affugtning.
b. MIDDEL KØLIG: Vælges når der er behov for
normal eller gennemsnitlig afkøling.
c. LIDTKØLIG:Vælgesnårrummethardetønskede
temperaturniveau, og det skal bevares. Normalt
benyttes denne hastighed til brug om natten.
Kompressoren vil slukke, når termostaten har nået sin
indstilling.Ventilatorenkører, når kompressoren er slukket for
athjælpemedat bevareenstemperaturihelecampingvognen.
C. Kun ventilatordrift (grå illustration)
1. Denne vil cirkulere luften i din campingvogn, uden
at køle elller opvarme. Der er tre positioner, at
vælge mellem: KRAFTIG VENTILATOR, MIDDEL
VENTILATOR ellerSVAG VENTILATOR,afhængigt
af personlige ønsker. Se FIG. 16.
D. Opvarmningsfunktion (rød illustration)
Bemærk: Opvarmningsfunktionen erstatter ikke et fyr til
opvarmningafdincampingvognunderkoldeforhold.Hensigten
erat fjerne den "rå kulde" på køligedage ellermorgenstunde.
1. Drejvalgknappen til ”VARME”.Der er tre positioner,
atvælgemellem:KRAFTIGVENTILATOR,MIDDEL
VENTILATOR ellerSVAG VENTILATOR,afhængigt
af personlige ønsker. Se FIG. 16.
Brug lav ventilatorhastighed med elektriske
varmeanordninger (brug af højere hastighed vil
få den udgående luft til at føle kølig, men alle
varmehastigheder leverer den samme watt elektrisk
varme til campingvognen).
2. Blæseren starter med det samme.
Opvarmningsfunktionen starter, hvis termostatens
indstilling ikke er nået.
3. Elementet vil "gå ud", når termostatens indstilling er
nået.Ventilatorenvilfortsættemedatkøreoghjælpe
med at bevare en ens temperatur i campingvognen.
E. "SLUKKET" position (valgknap )
1. Det er for at slå enheden fra.

9
VEDLIGEHOLDELSE
A. Luftfilter
1. Tag med mellemrum (mindst hver 2. uge under
drift) returluftsfiltrene, som kan findes bagest i
luftfordelingsboksen, ud. Vask filtrene med sæbe og
varmt vand, lad tørre og sæt dem i igen.
Bemærk: For at sikre nem fremtidig fjernelse skal filtrene
udskiftes med den buede side af håndtaget mod loftet.
Bemærk: Lad aldrig aircondition-anlægget køre uden at
returluftsfilteret er på plads. Dette kan stoppe spolen på
enhedens køleelement med snavs, og kan faktisk påvirke
hele enhedens funktionsevne.
B. Luftfordelingsboksens hus
1. Rengør luftfordelingsboksens hus og kontrolpanel
med en blød klud, som er gjort fugtig med mildt
opvaskemiddel. Brug aldrig møbelpolish eller
skurepulver.
C. Ventilatorens motor
1. Ventilatorens motor er smurt fra fabrikken og kræver
ingen service.
D. Frostdannelse på afkølingsspolen
1. Frost på en lille del af spolen er ikke usædvanlig.
Under visse forhold kan der dannes is på
fordampningsspolen. Dette er indikeret med meget
kold luft ved meget lav lufthastighed og der kan
ses isdannelse gennem luftindgangshullerne, når
filtrene er fjernede. Hvis dette forekommer, skal
filteret efterses og rengøres, hvis det er beskidt.
Sørg for, at luftventilationshullerne er åbne og ikke
blokerede.Enhederharstørretendenstilatfryse,når
den udvendige temperatur er relativ lav. Dette kan
forhindresvedatjuseretermostatenskontrolknaptilen
varmereindstilling(moduret).Hvisfrysningfortsætter,
køres enheden på indstillingen KUN VENTILATOR,
til afkølingsspolen er frostfri. Hvis frosttilstanden
fortsætter, skal du kontakte det lokale servicecenter
for hjælp.
SERVICÉR ENHEDEN. BRUG IKKE.
Hvisdinenhedholderopmedatfungere,ellerfungereforkert,
kontrollér da følgende inden du ringer til dit servicecenter.
A. Hvis campingvognen er tilsluttet en motorgenerator, tjek
da at motoren kører, og producerer strøm.
B. Hviscampingvognenertilsluttetenstrømforsyningmedet
jordkabel,kontrollérdaatkablethardenkorrektestørrelse
til, at klare aircondition-anlæggets belastning, og at det
er sat i strømforsyningen.
C. Efterse sikringen eller strømafbryderen for at se, om
den er åben. Sørg for, at sikringen ikke er gået eller af
strømafbryderen er slået til og ikke aktiveret.
D.Efteralleovennævntetjek,ringdatilditlokaleservicecenter
for yderligere hjælp. Der må kun udføres service på
enheden af kvalificeret servicepersonale.
E.Hvis nogen ledning eller strømkabel beskadiges, og
behøver udskiftning, skal det udskiftes af producenten,
dennes servicerepræsentant eller en tilsvarende
kvalificeret person.
F. Oplys altid følgende, når der ringes efter service:
1. Enhedstype og serielnummer, som kan findes på
id-etiketten, der er placeret på bundpladen i bunden
af enheden. (Fjern filter og se gennem hullerne.)
2. Del- og serienummer for luftfordelingsbokssættet,
som kan findes på mærkeplader, der er placeret
på loftskabelonen. Se denne mærkeplade gennem
ventilationsåbningen på luftboksens højre side.
G. Termisk tilbagestilling af varmeelement kan udføres af
kvalificeretpersonale medenelektrisk isoleretsonde.Se
FIG. 18. Enheden skal adskilles ovenfra for at gøre det
muligt. Enheden bør efterses ved tilbagestillingen for at
sikre, at luftstrømningen ikke er blokeret og at motoren
kører korrekt.Afbryd 220 240 VAC strømforsyningen før
tilbagestillingen foretages.
ADVARSEL
Afbryd 220-240 VAC. Manglende overholdelse af
disse anvisninger kan resultere i fare for stød, og
forårsage dødsfald eller personskade.
FIG. 18

10
Enhed til tagmontering
Luftfordelingsboks
FIG. 19
Loftsskabelon
med metalbeslag
Monteringsbolte
Kanaladapter
Ventilatorer
Filtre
Bag
Aircondition-anlæg
Tagåbning
Udledningskanal

11
STRØMSKEMA
Enhedens strømskema
Luftdistributionskassens strømskema
12721620(02'(/6

),(/':,5,1*
)$&725<:,5,1*
6:,7&+ 527$5<
5('
%/.25*
*51<(/









&211(&725)520
522)81,7
+
&
/
7+(50267$7
%/8
02817(',1522)81,7
(/(&75,&+($7
:+7%/.
:+7*5< *5<
5('
*5<%/.
*5<%/.



9a
+=
86(&233(5
&21'8&7256
21/<
($57+
1(875$/
$&7,9(
&

/
+


*51<(/
:+7*5<
/,1(63/,&(
<(/
:+7%51
:+7
%/.
%/.
*51<(/ :+7
+($7(5
/,0,7/,0,7
3313029.013
SORT/ORG
GRÅ/SORT
GUL
RØD
HVID/SORT
BLÅ
ROTORAFBRYDER
STIK FRA TAGENHED
HVID/BRUN HVID/
SORT
FELTLEDNINGER
FABRIKSLEDNINGER
LINIEFORDELER
ELEKTRISK VARME
MONTERET I TAGENHED
IKKEPÅALLEMODELLER
HVID/GRÅ
GRØN/GUL
GRÅ/SORT
GRÆNSE
GRÅ GRÆNSE
220/240 V
50 Hz 1 fase
BRU+G KUN
KOBBERLEDERE
VARMER
GRØN/GUL
HVID/GRÅ
SORT
GRØN/GUL
RØD
TERMOSTAT
AKTIV
NEUTRAL
JORD

%51:+7
02725
&20
:+7%/.
%/8




<(/
%/.

67$57
*51<(/
*5<%/.
*51<(/
%51
&
6 5
2/
:+7%/8
:+7
&2035(6625
31.%/8
:+7
31.
37&5
&203
&20
+(50
&$3
)$1&$3
)$1
5('
&$3
:+731.
:+7
:+7*5<
%/.




:+7
&211(&72572&21752/6
*51<(/
5('
(/(&75,&+($7
12721620(
02'(/6


&211(&725
72&21752/6

02725
&20
:+7%/.
%/8




<(/
%/.

67$57
*51<(/
',(/(&75,&
*51<(/
%51
&
6 5
2/
:+7%/8
:+7
3$66('
&2035(6625
:+7
31.
37&5
&203
&20
+(50
&$3
)$1&$3
)$1
5('
&$3
:+731.
:+7
:+7*5<




:+7
*51<(/
5('
67$57$66,67
12721620(
02'(/6
3313023.000
GRÅ/SORT
HVID/GRÅ
GRØN/GUL
SORT
DIELEKTRISK
GODKENDT
PINK/BLÅ
KOMPRESSEOR
HVID/BLÅ
BRUN
BRUN/HVID
HVID
HVID
GRØN/GUL
MOTOR
COM
VENTILATOR
HVID/PINK
HVID/SORT
SORT
BLÅ
HVID
RØD
GUL
VENTILATORDÆKSEL
KOMP. DÆKSEL
PINK
HERM
COM
KOEFFICIENTRELÆ FOR
POSITIV TEMPERATUR
(PTCR) STARTDÆKSEL
HVID/RØD
ELEKTRISK VARME
IKKE PÅ VISSE
MODELLER
GRØN/GUL
STIK TIL KONTROLENHEDER
STIK TIL
KONTROLENHEDER
STARTHJÆLP
IKKE PÅ VISSE
MODELLER

Type
3241.301
REVISIE A
Formuliernummer 3313292.017 11/16
(Vervangt 3313292.000)
Deens, Nederlands, Engels,
Fins, Frans, Duits, Grieks, Italiaans,
Noors, Portugees, Spaans en Zweeds
©2016 Dometic Corporation
LaGrange, IN 46761
Opmerking: voor de montage van de luchtverdeler is een nr. 2
kruiskopschroevendraaier nodig met een maximale diameter van
7 mm en een minimale lengte van 35 mm.
Unit voor dakopbouw
Omschrijving Model Type Gebruiken met luchtverdeler
Model Bediening
Airconditioner met
elektrische verwarming B3200 3241 3310895.036 Volledig mechanisch
MONTAGE- EN
GEBRUIKSINSTRUCTIES
Belangrijk: deze instructies moeten bij de
unit worden bewaard. De eigenaar moet de
instructies zorgvuldig doorlezen.
SERVICEAFDELING
Dometic Corporation
Ga voor meer
informatie naar:
www.edometic.com
WAARSCHUWING
Dezehandleidingmoetvoorafgaand
aan montage, afstelling, service of
onderhoud zorgvuldig worden
doorgelezen.Dezeunitmoetworden
gemonteerddooreengekwalificeerd
onderhoudsmonteur. Aanpassing
vanditproductkanzeergevaarlijke
situatiesveroorzakenenpersoonlijk
letsel of beschadiging van
eigendommen tot gevolg hebben.
NOTEER DE VOLGENDE GEGEVENS
ALS NASLAGINFORMATIE:
Typenummer
Productnummer
Serienummer
Nummer luchtverdeler
Serienummer luchtverdeler
Aankoopdatum
12

13
ALGEMENE INFORMATIE
A. De beschreven of door afbeeldingen aangegeven
kenmerkenenspecificatiesvanhetproductkunnenzonder
voorafgaande kennisgeving worden gewijzigd.
B. Deze airconditioner (hierna genoemd "unit")
is bedoeld voor:
1. Montage op een caravan tijdens of na het bouwen
van de caravan.
2. Montage op het dak van een caravan.
3. Montage op een dakconstructie met steunframes
van spanten/balken met een minimale diameter van
406 mm.
4. Montage op een dakconstructie met minimaal
25 mm en maximaal 140 mm speling tussen het dak
en het plafond van de caravan.
C. Fundamentele eisen
1. Installatieopening.Uitsparinginhetdakenhetplafond.
2. 220-240 V, 50 Hz. 10 Amp.
3. De stroom voor het starten van de unit moet hoger
zijn dan 198 V en de frequentie moet zolang de unit
is ingeschakeld 50 Hz. zijn.
D. Het vermogen van de unit om de gewenste
binnentemperatuur te handhaven, is afhankelijk van
de warmte die wordt opgenomen door de caravan. De
gebruikersvandecaravankunnenbepaaldepreventieve
maatregelen nemen om de opgenomen warmte tot een
minimum te beperken om zo het koelvermogen van de
unit te vergroten.Als het buiten extreem warm is, kan de
opgenomen warmte op de volgende manieren worden
beperkt:
1. Parkeer de caravan in de schaduw.
2. Gebruikraambedekking(jaloezieënen/ofgordijnen).
3. Houdde ramenendeurenzo veelmogelijkgesloten.
4. Gebruik zo min mogelijk apparaten die warmte
produceren.
Bijeenhogeluchtvochtigheidofzeerhogebuitentemperatuur
kiestudemaximaleventilator-ofkoelstandvooreenoptimale
of maximale efficiency van de unit.
Als u weet dat het een zeer warme dag zal worden, is het
verstandig de unit‘s ochtends al vroeg aan te zetten. Het
apparaat kan de ruimte dan al koelen en zal dan gedurende
de dag beter in staat zijn de gewenste binnentemperatuur te
handhaven.
Een meer permanente oplossing om warmteopname te
voorkomen,ishetplaatsenvanaccessoiresdierechtstreekse
zoninvaltegengaan(zoalseenvoortentofeenluifel).Ubeschikt
zo meteen over een ruimte waar u ‘s avonds lekker beschut
buiten kunt zitten.
E. Condensvorming
Opmerking: defabrikantvandezeunitkannietaansprakelijk
worden gesteld voor schade als gevolg van condensvorming
op plafonds of andere oppervlakken. Lucht bevat vocht en dit
vocht kan neerslaan op koude oppervlakken. Als er lucht de
caravanbinnenkomt,kanercondensvormingoptredenophet
plafond,deramen,metalenonderdelen,enzovoort.Bijnormaal
gebruik zorgt de unit ervoor dat dit vocht aan de lucht wordt
onttrokken. U kunt condensvorming op koude oppervlakken
toteenminimumbeperkendoordedeurenenramengesloten
te houden als de unit is ingeschakeld.
VEILIGHEIDSINSTRUCTIES
Deze handleiding bevat veiligheidsinformatie
en instructies die als doel hebben de kans op
ongelukkenenlichamelijkletsel tot een minimum
te beperken.
SYMBOOL VOOR
VEILIGHEIDSINFORMATIE
Dit is het symbool dat wordt gebruikt om
veiligheidsinformatie aan te geven. Als u dit
symbool ziet in de handleiding, ga dan zeer
voorzichtigte werk ommogelijk persoonlijkletsel
te voorkomen.
Volg de voorgeschreven voorzorgsmaatregelen
en instructies voor veilig werken op.
SIGNAALWOORDEN
Het veiligheidssymbool wordt altijd toegelicht
met een zogenaamd signaalwoord:
WAARSCHUWING of LET OP. Deze woorden
gevenaanwatde gevolgen kunnen zijnalsuzich
niet houdt aan de instructies.
WAARSCHUWING
geeft een mogelijk
zeer gevaarlijke situatie aan die bij het niet
opvolgenvandeinstructieszeerernstiglichamelijk
letsel of zelfs de dood tot gevolg kan hebben.
LET OP geeft een mogelijk gevaarlijke
situatie aan die bij het niet opvolgen van de
instructies licht of gematigd letsel tot gevolg kan
hebben.
LET OP
zonder het veiligheidssymbool
geeft een mogelijk gevaarlijke situatie aan die
beschadiging van eigendommen tot gevolg kan
hebben.
Het is dan ook belangrijk dat u alle
veiligheidsinformatie en –instructies goed
doorleest en opvolgt.

14
1/2L LL
1/3L
2/3L
AFB. 1
* Dit zijn ALGEMENE richtlijnen voor het
generatorvermogen. Deze richtlijnen zijn gebaseerd op
praktijkervaringen.Bijhetbepalenvanhetgeneratorvermogen
moetrekeningwordengehoudenmethettotalestroomverbruik
vandecaravan. Ook is het belangrijk te weten dat generators
op grote hoogte minder vermogen leveren. Achterstallig
onderhoud van een generator kan ook vermogensverlies
veroorzaken.
MONTAGE-INSTRUCTIES
A. Aandachtspunten
Specificaties
Type 3241
A/C (Airconditioner) A/C (Airconditioner)
Capaciteit nominale
koeling (kW) 3,0
Capaciteit elektrische
verwarming (kW) 1,6
Aansluitspanning 220-240 V wisselstroom 50 Hz, 1 Ph
Vollaststroom
(compressor/motor) 5,46 / 0,92
Initiële aanloopstroom
(compressor/motor) 27 / 2,3
Stroom (kW)
Compressor + motor 1,34
Stroom (kW) verwarming 1,5
Hoeveelheid
koudemiddel R410A 525 / 18,5
Minimum aderdoorsnee Tot 8 meter 1,5 mm2gebruiken, koper.
Raadpleeg regelcodes.
Circuitbeveiliging 10 Amp vertraagde zekering
of circuitbreker
* Generatorvermogen 1 unit – 3,5 kW
2 units – 5,0 kW
1. Lees de montage- en gebruiksinstructies zorgvuldig
door voordat u de unit gaat monteren.
2. De fabrikant kan niet aansprakelijk worden gesteld
voor schade of lichamelijk letsel als gevolg van het
niet opvolgen van deze instructies.
3. De apparatuur moet worden gemonteerd in
overeenstemming met de geldende richtlijnen en
voorschriften voor elektrische installaties conform
IEC 335-2-40, CI, 7.12.1. De montage moet voldoen
aan alle relevante wet- en regelgeving.
4. HetisNIETtoegestaanapparatenofaccessoirestoe
tevoegenaandezeunit,uitgezonderdaanpassingen
die expliciet schriftelijk door Dometic
Corporation zijn goedgekeurd.
5. Deze apparatuur mag alleen worden gerepareerd
en onderhouden door gekwalificeerdemonteursen
sommige lokaliteiten verlangen een vergunning.
WAARSCHUWING
Onjuiste montage kan beschadiging van
apparatuur tot gevolg hebben, levensgevaarlijke
situaties opleveren, ernstig letsel en/of
beschadiging van eigendommen veroorzaken.
B. De juiste locatie kiezen voor de unit
Deze unit is speciaal bedoeld voor montage op het dak van
een caravan. De volgende punten zijn van belang bij het
bepalen van het gewenste koelvermogen:
• De grootte van de caravan
• Het raamoppervlak (bepalend voor hoeveelheid
opgenomen warmte)
• De isolatie van de muren en het dak
• Het geografische gebied waar de caravan voornamelijk
wordt gebruikt
• Het gewenste persoonlijke comfort
1. Gebruikelijke locatie - de unit is zo ontworpen dat
deze over de uitsparing voor een dakluik past.
2. Overige locaties – als er geen dakluik is voorzien
of als een andere locatie gewenst is, hanteert u de
volgende richtlijnen:
a. Montage van 1 unit: de unit moet net voorbij het
midden (gezien vanaf de voorzijde) en precies
halverwege de zijkanten worden gemonteerd.
b. Montage van 2 units: plaats de ene unit op
1/3 vanaf de voorzijde van de caravan en de
andere unit op 2/3. Monteer de units precies
halverwege de zijkanten.
Het verdient de voorkeur de unit te monteren op een relatief
vlakengladgedeeltevanhetdak,bepaaldterwijldecaravanop
eenvlakkeondergrondisgeparkeerd,maareenkantelwaarde
tot 8 is acceptabel.
3. Nadat de locatie is bepaald:
a. Controleerofderuimtewaarindeunitmoetworden
gemonteerd helemaal vrij is. Zie afbeelding 2.
AFB. 2
241 mm
737 mm
1016 mm
Maten zijn nominaal
Deze gebieden moeten
vrij zijn
305 mm
102 mm 102 mm
362 mm x 362 mm
(± 3 mm) uitsparing
Voorzijde
Maten zijn nominaal

15
AFB. 4
b. Hetdakmoetbestandzijntegeneengewichtvan
65kgterwijlde caravaninbewegingis.Alsinhet
ontwerp van de caravan rekening is gehouden
meteenstatischedakbelastingvan100kg,wordt
meestal aan deze eis voldaan.
LET OP
De persoon die de airconditioner monteert, is
er verantwoordelijk voor dat de dakconstructie
ook na de montage nog voldoet aan de geldende
voorschriften.Voorkomdatertijdensdemontage
putjes of deuken in het dak komen waar water in
kan blijven staan.Als er water blijft staan rond de
airconditioner, kan dit naar binnen lekken en het
product en de caravan beschadigen.
c. Controleer in de caravan of de luchtverdeler
niet wordt geblokkeerd (mogelijke obstructies
zijn deuropeningen, scheidingspanelen,
gordijnen, plafondarmaturen, enzovoort). Zie
afbeeldingen 3.
C. Voorbereiding van het dak
1. Vereisten voor dakuitsparing – lees eerst de
onderstaande instructies door voordat u begint met
het voorbereiden van de dakuitsparing. Als niet de
bestaandeuitsparingvooreendakluikwordtgebruikt,
moet er een uitsparing van 362 mm x 362 mm
(± 3 mm) worden gemaakt in het dak en het plafond
vandecaravan.Dezeuitsparingmoetzichtussende
versterkingsbalken van het dak bevinden.
WAARSCHUWING
Erkanelektrischebedradingaanwezigzijntussen
het dak en het plafond. Koppel de 220 - 240 V
elektriciteitskabel en de pluspool van de 12 V
acculos.Alsuditnietdoet,kuntueenelektrische
schokkrijgendieernstiglichamelijkletselofzelfs
de dood tot gevolg kan hebben.
Deuitsparingvan362 mm x 362 mm (± 3 mm) maakt
deel uit van de retourluchtinstallatie van de unit en
moetwordenafgewerktinovereenstemmingmet alle
geldende voorschriften en regelgeving.
2. Verwijderen van dakluik
a. Draai de schroeven los en verwijder het dakluik.
b. Verwijder al het afdichtingsmateriaal rond de
opening.
c. Dicht alle schroefgaten en naden dakpakking.
Gebruik hiervoor een weerbestendig
afdichtmiddel van goede kwaliteit. Zie
afbeelding 4.
d. Als de uitsparing groter is dan 365 mm x
365 mm, moet deze worden teruggebracht tot
362 mm x 362 mm (± 3 mm).
e. Als de uitsparing kleiner is dan 359 mm x
359 mm, moet u de uitsparing vergroten tot
362 mm x 362 mm (± 3 mm).
3. Nieuwe uitsparing - (montage zonder bestaande
opening voor dakluik)
a. Teken een vierkant van 362 mm x 362 mm
(± 3 mm) af op het dak en snijd dit gedeelte
voorzichtig weg.
b. Gebruikde uitsparing in het dakals malvoorhet
wegsnijden van de uitsparing in het plafond.
c. De gemaakte uitsparing moet worden voorzien
van een verzonken frame om te zorgen voor
voldoende ondersteuning en om te voorkomen
dat er lucht uit de ruimte tussen het plafond en
het dak wordt gezogen. Gebruik voor het frame
houtmeteendiktevantenminste19mm.Vergeet
niet aan de voorzijde van het frame een gat te
maken voor het doorvoeren van de bekabeling.
Zie afbeelding 5.
AFB. 3
70 mm
(totale
diepte)
635 mm
508 mm
Voorzijde
76 mm
125 mm
130 mm
76 mm
152 mm
139 mm
75 mm
233 mm
Maten zijn nominaal
Maten zijn nominaal
362 mm x 362 mm
(± 3 mm) uitsparing

16
D. Bekabeling
1. 220 - 240 V voedingskabel
Leid een koperen voedingskabel, met massadraad,
vanaf de vertraagde zekering of circuitonderbreker
naar de dakuitsparing. De juiste aderdoorsnee kan
worden vastgesteld aan de hand van de tabel op
pag. 14.
Opmerking: als de ontluchtingsventilator is verwijderd kan
de bestaande kabel worden gebruikt indien deze de juiste
aderdoorsnee en locatie heeft en correct gezekerd is.
a. Deze kabel moet zich bevinden in het voorste
gedeelte van de uitsparing van 362 mm x
362 mm (± 3 mm).
b. De stroom MOET worden geleverd via een
afzonderlijke vertraagde zekering met de juiste
afmeting of een circuitonderbreker. De juiste
bescherming kan worden vastgesteld aan de
hand van de tabel op pag. 14.
c. Zorg ervoor dat ten minste 381 mm kabel
door de uitsparing steekt. Hierdoor kan de
kabel eenvoudig worden aangesloten op de
verdeeldoos.
d. De bekabeling moet voldoen aan alle geldende
voorschriften en regelgeving.
e. Bescherm de kabel waar hij door de uitsparing
gaat door middel van de goedgekeurde
methode. Zie hoofdstuk “d” hierboven.
Opmerking: Deze voedingskabelaansluitingen kunnen
wordenvervangendoortypeY-koppelingenindienuitgevoerd
door bevoegd personeel.
AFB. 5
Optioneel
metalen frame
in het dak
Dakconstructie
of –spanten niet
doorzagen
Goed –
Dakspanten
ondersteund
door dwarsbalken
Frame voor uitsparing
waarop de unit met bouten
kan worden vastgezet
Boor een doorvoergat
voor de bekabeling
Min. 19 mm
Min. 381 mm aan de
voorzijde van het frame
LET OP
De persoon die de airconditioner monteert, is
er verantwoordelijk voor dat de dakconstructie
ook na de montage nog voldoet aan de geldende
voorschriften.Voorkomdatertijdensdemontage
putjes of deuken in het dak komen waar water in
kan blijven staan.Als er water blijft staan rond de
airconditioner, kan dit naar binnen lekken en het
product en de caravan beschadigen.
E. De unit op het dak plaatsen
1. Haaldeunituitdeverpakking en gooi het karton weg.
2. Plaats de unit op het dak.
3. Til de unit over de uitsparing. Gebruik de pakking op
de unit als indicatie. Zie afbeelding 6.
LET OP
Deze unit weegt ongeveer 45 kilo. U voorkomt
rugletsel door de airconditioner met een
mechanische hefinrichting op het dak te
plaatsen.
LET OP
Schuif de unit niet over de uitsparing. Hierdoor
kan de dakpakking aan de onderzijde van de unit
beschadigd raken, met mogelijke lekkage als
gevolg.
4. Legdedoosmetdemechanischeluchtdistributieinde
caravan.Dezedoosbevathetmontagemateriaalvoor
de unit en is bestemd voor gebruik in de caravan.
De buitenwerkzaamheden zijn nu klaar. Kleine afstellingen
kunnen indien nodig vanuit de caravan worden gedaan.
F. Installatie van de unit
1. Haal de luchtverdeler en het montagemateriaal uit
de doos.
2. Controleer of de unit goed boven de uitsparing is
geplaatstenpasdepositieindiennodigvanbinnenuit
aan.Dedakpakking past precies overeenuitsparing
van 362 mm x 362 mm (± 3 mm).
3. Steekuwhandindeopeningvoorderetourluchtentrek
destroomkabelen het snoer (indienvantoepassing)
van het verwarmingselement naar beneden, zodat u
deze later kunt aansluiten. Zie afbeelding 7.
AFB. 7 Steek uw hand in de opening voor de
retourlucht en trek de stroomkabel
van de unit naar beneden
AFB. 6
VOORZIJDE Optillen en plaatsen
Niet schuiven

17
3 pins verwarmingsaansluitstuk
(als er een elektrische verwarmer
is gemonteerd)
AFB. 9
9 pins aansluitstuk
Bedieningskastje
4. Passtuk koker bodemschaal
a. Verwijder de beschermlaag van de tape en
breng dit zodanig aan dat het schroefgat en de
luchtopeningen tegenover elkaar liggen Breng
de flens van de koker vanaf de voorzijde gezien
aan de rechterzijde aan. Zie afbeelding 8.
Afvoeropening
AFB. 8 Voorzijde
Opening voor
retourlucht
Verwijder de
beschermlaag
van de tape
Bout
b. Breng een nr. 10 kruiskopschroef aan om indien
gewenst het passtuk aan de bodemschaal te
bevestigen.
5. Installatie contourplaat
Opmerking: het grote middengat in de contourplaat gaat
naar de achterkant. Let op dat de thermostaatsensor tijdens
de installatie niet van positie verandert. Zie afbeelding 10.
a. Sluit de negen pins kabel van de unit en
de (indien beschikbaar op de unit) drie pins
verwarmingskabel in het bedieningskastje aan
op de contourplaat. Zie afbeelding 9.
b. Leid de 220-240 V elektriciteitskabel in de
verdeeldoos op de contourplaat.
c. Zet de bouten eerst met de hand vast voordat u
zeaandraait.De3inzetstukkenmetschroefdraad
kunt u gebruiken om de bouten losjes vast te
zetten. Zie afbeelding 10.
d. DRAAI DE BOUTEN VERVOLGENS
GELIJKMATIG VAST MET EEN
AANHAALMOMENT VAN 4,5 TOT 5,6 NM.
Hierdoor wordt de dakpakking ongeveer
13mmsamengedrukt.Deboutenzijnzelfborgend
enhoevendusnietverdertewordenaangehaald.
Zie afbeelding 10.
AFB. 10
Raak de
thermostaatsensor
niet aan
Montagebout
Montagebout
Zet de 3 bouten
losjes met de
hand vast
Snijd de koker 13 tot 25 mm
onder de plaat af
Contourplaat
LET OP
Als de bouten te los zitten, is de dakafdichting
mogelijk onvoldoende en als ze te vast
worden aangedraaid, kan de onderzijde van de
airconditioner of de contourplaat beschadigd
raken. Gebruik daarom de aanhaalspecificaties
uit deze handleiding.
6. Passtuk van contourplaat/koker
a. Trek de koker omlaag door de opening van de
plaat.
b. Snijd de koker 13 tot 25 mm onder de opening
van de plaat af. Zie afbeelding 10.
c. Plaats het passtuk van de afvoerkoker tegen de
opening voor de koker in de contourplaat, zodat
de boutgaten tegenover elkaar liggen (draai het
passtuk een 1/2 slag als dit niet het geval is).
Duw het passtuk in de koker. Laat de draadlus
onder de groef van het passtuk zitten. Plaats de
lipjes niet in de koker.
d. Duw het passtuk in de contourplaat en plaats
2 bouten door de lipjes in de plaat. Zie
afbeelding 11.
AFB. 11
Plaats 2 kruiskopschroeven in de lipjes
De boutopeningen
van het passtuk
moeten tegenover
elkaar liggen, anders
½ slag draaien
Plaats het passtuk
in de koker

18
Plaatsen hulpbouten
Plaatsen hulpbouten
AFB. 15
Plaats deze 2 bouten
het eerst
AFB. 12
Aansluitblok
Trekontlasting
G. Bekabeling van het systeem
WAARSCHUWING
Koppelde 220 -240 Velektriciteitskabel los.Als u
dit niet doet, kunt u een elektrische schok krijgen
die ernstig lichamelijk letsel of zelfs de dood tot
gevolg kan hebben.
Belangrijk: De elektrische installatie moet worden
uitgevoerd door een erkend elektricien.
1. 220 - 240 VAC stroomaansluiting
a. Gebruik het aansluitblok in de verdeeldoos om
de voedingskabel te verbinden met de unit. Sluit
rood aan op rood, zwart op zwart en goen/geel
opgroen/geel(respectievelijk actief, neutraal en
). Zie afbeelding 12.
b Draai de schroef in de trekontlasting van de
voedingskabel vast om de kabel stevig op
zijn plaats te houden. Voorkom dat de draden
worden afgekneld of beschadigd raken. Zie
afbeelding 12.
c. Duw het overtollige snoer voorzichtig in de
verdeeldoos. Plaats het deksel onder de lipjes
en druk het deksel op zijn plaats. Bevestig met
een schroef. Zie afbeelding 13.
H. Montage van de luchtverdeler
Belangrijk: de binnenwanden van de luchtverdeler
bevinden zich tijdens de installatie tussen de wanden
van de contourplaat.
1. Werkvanaf de achterzijdeen kantel deluchtverdeler
aandevoorzijde80mmomlaag.Plaatsdebinnenste
opstaande randen van de verdelerkast vervolgens
tegen de binnenkant van de opstaande randen
van de contourplaat. Schuif de luchtverdeler naar
achteren totdat deze de contourplaat raakt. Druk de
verdelerkast omhoog. Beweeg de verdelerkast iets
heen en weer als deze niet goed aansluit. Houd de
luchtverdelerkastopzijnplaatsenbevestigdeeerste
twee bouten (afbeelding 14 en 15).
AFB. 14
Duw hier om de grendels te bevestigen.
Verwijder dan de labels
Plaats de
opstaande
randen van de
luchtverdeler
tussen en
tegen de
opstaande
randen van de
contourplaat
Duw het
uiteinde van de
luchtverdeler
omhoog
AFB. 13
Plaats het
deksel nadat
de bekabeling
is aangesloten
Breng
schroef aan

19
2. Duw de luchtverdeler omhoog op de plaatsen die
door de papieren labels worden aangegeven zodat
de snapsloten in elkaar grijpen. U hoort hierbij een
zachte klik.
3. Houd de luchtverdeler met één hand tegen het
plafond en breng twee grofdradige scherpgepunte
schroevenvan3,5mmx19mmaanopdeplaatszoals
getoond in afbeelding 15. Gebruik geen elektrische
schroevendraaier om te voorkomen dat u de gaten
in het plastic doldraait.
4. Breng eventueel hulpschroeven aan op de
aangegeven plaatsen. Die zijn NIET nodig om de
luchtverdeleraandecontourplaattebevestigen,maar
kunnenwordenaangebrachtomesthetischeredenen
voor de geometrie. Zie afbeelding 15. Nogmaals,
gebruik geen elektrische schroevendraaier om te
voorkomen dat u de schroeven te vast aandraait.
5. Filterinstallatie. Schuif de filters in de gleuven in de
luchtverdeler. De naar buiten gebogen zijde van de
filtergreep wijst naar het plafond. Zie afbeelding 19.
6. Montage knoppen. Plaats de twee knoppen op de
uiteinden van de schachten van de thermostaat en
de keuzeschakelaar.. Breng de gleuf in de knop op
één lijn met het merkteken op de schakelaar en druk
de knop op zijn plaats.
7. De stroomtoevoer naar de unit mag nu worden
ingeschakeld.
8. De unit is nu gereed voor gebruik. Lees de volgende
instructies door voordat u de unit gaat inschakelen.
GEBRUIKSINSTRUCTIES
A. Bedieningselementen
1. De keuzeschakelaar heeft 10 standen, waaronder
“UIT”.Gebruikdekeuzeschakelaarvoorhetafstellen
van de ventilator, de verwarming en de koeling. Zie
afbeelding 16.
2. De thermostaat regelt het in- en uitschakelen van
de compressor en het verwarmingselement in het
temperatuurbereik van 18,5° C tot 32,5° C op de
luchtaanvoeropeningvandeluchtverdelerafhankelijk
van de knoppositie. Zie afbeelding 16.
Belangrijk: wanneer de unit is ingeschakeld en er
volgens de thermostaat moet worden gekoeld, start de
compressor. Als de unit handmatig is uitgeschakeld via
de keuzeschakelaar of automatisch via de thermostaat,
wacht dan altijd 2-3 minuten voordat u de unit weer
inschakelt. Zo kan de druk van het koudemiddel in de
unit zich stabiliseren zodat de compressor opnieuw kan
starten.
B. Koelen (blauw vlak)
1. Stel de thermostaat in op de gewenste temperatuur.
Zie afbeelding 17.
2. Selecteer de gewenste ventilatorstand:
a. HOOG:voormaximalekoelingenontvochtiging.
b. GEMIDDELD: voor normale of gemiddelde
koeling.
c. LAAG: houdt de ruimte op de gewenste
temperatuur.Dezestandwordtmeestal‘snachts
gebruikt.
Decompressor slaat afalsde juiste temperatuurisbereikt.
De ventilator draait als de compressor uit is voor een
uniforme temperatuur in de caravan.
C. Alleen ventilator (grijs vlak)
1. Hiermeekuntudeluchtindecaravanlatencirculeren
zonder koeling of verwarming. Er zijn drie standen:
HOOG, GEMIDDELD en LAAG. Zie afbeelding 17.
D. Verwarmen (rood vlak)
Opmerking: het verwarmingselement is niet bedoeld voor
comfortverwarming van uw caravan bij koud weer. Plaats de
keuzeschakelaar in dit vlak om de ergste kou weg te nemen.
1. Zet de keuzeschakelaar in het rode vlak. Er zijn
drie standen: HOOG, GEMIDDELD en LAAG. Zie
afbeelding 16.
Gebruik de lage ventilatorstand met de elektrische
verwarmingsstrips (bij een hogere stand voelt de
uitlaatlucht koel aan, maar alle verwamingsstanden
leveren de caravan dezelfde hoeveelheid watt aan
elektrische verwarming
2. Deventilatorstartdirect.Deverwarmingsfunctiestart
als de juiste temperatuur niet wordt bereikt.
3. Hetelement“schakeltuit”alsdejuistetemperatuuris
bereikt.Deventilatorblijftdraaienomdetemperatuur
te handhaven.
E. UIT-STAND (Keuzeschakelaar )
1. Kies deze stand om de unit uit te schakelen.
AFB. 17
Blauw vlak
Koelen
Rood vlak Verwarmen
Grijs vlak Ventilator
Kouder
AFB. 16
Keuzeschakelaar Thermostaatknop

20
ONDERHOUD
A. Luchtfilter
1. Verwijder regelmatig de retourluchtfilters aan de
achterzijdevandeluchtverdeler(bijgebruikminimaal
omdetweeweken).Wasdefiltersmetzeepenwarm
water,laatzedrogenenplaatszeterugophunplaats.
Opmerking: om ze later gemakkelijk te kunnen verwijderen,
moetendefilterswordenteruggeplaatstmetdegebogenzijde
van de grepen naar boven gericht.
Opmerking: schakel de unit niet in als de retourfilters zijn
verwijderd. Hierdoor kan de verdamperspiraal namelijk
geblokkeerd raken door vuil, wat op den duur gevolgen heeft
voor de prestaties.
B. Luchtverdeler
1. Gebruikeenzachtedoekeneenmildreinigingsmiddel
omdeluchtverdelerenhetbedieningspaneelschoon
temaken.Gebruiknooitmeubelwasofschuurpoeder.
C. Ventilatormotor
1. Demotor vandeventilatorwordt tijdensdefabricage
gesmeerdenbehoeftbijnormaalgebruikgeenverder
onderhoud.
D. Rijpvorming op de buizenkoeler
1. Rijpopeenkleingedeeltevandebuisisnietongewoon.
Onderbepaaldeomstandighedenvormtzichijsopde
verdamperspiraal. Ditistemerkenaaneenzeerkoude
uitlaatbijeenzeerlageluchtsnelheidendeijsvorming
kan worden gezien door de luchtinlaatgaten als de
filters zijn verwijderd. Controleer in voorkomende
gevallen de filter en reinig hem indien nodig. Zorg
ervoor dat de luchtopeningen niet geblokkeerd zijn.
Zorg ervoor dat de luchtgaten niet geblokkeerd zijn.
Er is bij units een grotere kans op vorstvorming
wanneer de buitentemperatuur relatief laag is. Dit
kan worden voorkomen door de regelknop van de
thermostaatopeenwarmerestandtezetten(naarlinks
draaien). Mocht de rijpvorming aanhouden, gebruik
dan ALLEEN DE VENTILATOR totdat er zich geen
rijpmeervormt op debuizenkoeler;daarnakuntu de
unit weer gewoon gebruiken. Neem contact op met
uwplaatselijkservicecentrum alsderijpvormingblijft
aanhouden.
UNIT WERKT NIET
Als de unit helemaal niet werkt of niet goed functioneert,
controleert u de volgende punten voordat u de unit laat
repareren:
A. Als de caravan is aangesloten op een motorgenerator,
controleer dan of deze is ingeschakeld en stroom levert.
B. Als de caravan via een landlijn is aangesloten op het
stroomnet, controleer dan of deze geschikt is voor de
belastingvande unit enophetstroomnetis aangesloten.
C. Controleer of de zekering of circuitonderbreker
onderbrokenis.Controleerofdezekeringnietdoorgebrand
is of dat de circuitbreker "AAN" staat en niet geactiveerd
is.
D. Alsudezepuntenhebtgecontroleerdenhetprobleemniet
is verholpen, roept u de hulp in van een servicemonteur.
De unit mag alleen worden gerepareerd door een
gekwalificeerd onderhoudsmonteur.
E. Als een kabel of snoer beschadigd is en moet worden
vervangen, moet dit worden gedaan door de fabrikant,
een servicemonteur van de fabrikant of een persoon met
vergelijkbare kwalificaties.
F. Geefaltijddevolgendegegevensdoorwanneerucontact
opneemt met de serviceafdeling:
1. Type en serienummer van de unit. Deze gegevens
staan op de typeplaat die op de bodemplaat van de
unit is bevestigd. (Verwijder de filter en kijk door de
openingen).
2. Hetonderdeel-enserienummervandeluchtverdeler.
Deze nummers staan op de typeplaat die op de
contourplaat is bevestigd. Deze typeplaat kunt u
zien door het rooster aan de rechterkant van de
luchtverdeler.
G. Het resetten van het verwarmingselement kan worden
uitgevoerd door bevoegd personeel met een elektrisch
geïsoleerde sonde. Zie afbeelding 18. De unit wordt van
bovenafgedemonteerdomdittevergemakkelijken.Tijdens
het resetten moet de unit in de gaten worden gehouden
omerzekervantezijndatdeluchtstroomnietgeblokkeerd
wordt en dat de motor goed functioneert. Voordat u gaat
resetten moet u de 220 - 240 V stroom afsluiten.
WAARSCHUWING
Koppelde 220 -240 Velektriciteitskabel los.Als u
dit niet doet, kunt u een elektrische schok krijgen
die ernstig lichamelijk letsel of zelfs de dood tot
gevolg kan hebben.
AFB. 18
