Dorma ES 410 User manual

WN 058022 45532
11/11
DORMA
Montageanleitung
Mounting instruction
ES 410 / 420
0101
Montage- und
Bedienungsanleitung
Mounting instruction
Operation manual
ES 410 / 420
KAVİ ELEKTROMEKANİK
İNŞ.MÜH.SAN.TİC.LTD. ŞTİ
www. kavi-ltd.com Mail : [email protected]

WN 058022 45532
11/11
DORMA
Montageanleitung
Mounting instruction
ES 410 / 420
Inhaltsverzeichnis 11.2011
Seite
Contents 11/2011
page
Inhaltsverzeichnis ----------------------------2
Sicherheitshinweise (D-GB) - - - - - - - - - - - - - - - - - - - - 3 - 6
EG Konformitätserklärung - - - - - - - - - - - - - - - - - - - - - - - 7
EG Einbauerklärung---------------------------8
Technische Daten (D-GB) - - - - - - - - - - - - - - - - - - - - - - - 9
Erläuterungen der Pictogramme - - - - - - - - - - - - - - - - - - 10
Wichtige Hinweise vor der Montage - - - - - - - - - - - - - - - - 10
Montagevorbereitung:
Wichtige Einbaumaße - - - - - - - - - - - - - - - - - - - - 11
Wandmontage linksöffnend (1-flügelig) - - - - - - - - - 12
Wandmontage rechtsöffnend (1-flügelig) - - - - - - - - 12
Wandmontage zweiflügelig - - - - - - - - - - - - - - - - - 12
Montage
Einbau des Antriebs - - - - - - - - - - - - - - - - - - - - - 13
Einbau der Türflügel - - - - - - - - - - - - - - - - - - - - - 14
Einstellung der Endanschläge - - - - - - - - - - - - - - - 14
Einbau der bauseitige Verkleidung (LH bis 2,5 m) - - 15
Prüfen der Türflügelbewegungen - - - - - - - - - - - - - 16
Elektrischer Anschluß - - - - - - - - - - - - - - - - - - - - 17
Klemmendefinition---------------------------18
Übersicht Peripheriegeräte- - - - - - - - - - - - - - - - - - - - - - 19
Anschlusspläne
Schleusenaufbau-----------------------20
Anschlussplan Schleusensteuerung - - - - - - - - - - - 20
Anschlussplan Melder Allgemein - - - - - - - - - - - - - 21
Anschlussplan Treibriegelschaltkontakt - - - - - - - - - 22
Inbetriebnahme-----------------------------23
Bedienungsanleitung -------------------------24
Wartung und Pflege --------------------------25
Einweisung--------------------------------25
Originalbetriebsanleitung
Dargestellt ist die Montage eine rechtsöffnende Tür.
Für eine linksöffnende Tür bitte spiegelbildlich arbeiten.
Contents ---------------------------------2
For your safety (D-GB) - - - - - - - - - - - - - - - - - - - - - - - 3 - 6
EC declaration of conformity - - - - - - - - - - - - - - - - - - - - - 7
EC declaration of incorporation- - - - - - - - - - - - - - - - - - - - 8
Technical data (D-GB) -------------------------9
Explanation of symbols - - - - - - - - - - - - - - - - - - - - - - - - 10
Before starting with the installation - - - - - - - - - - - - - - - - 10
Preparation befor mounting:
Main dimensions---------------------11
Wall mounting, right-handed single-leaf door - - - 12
Wall mounting, left-handed single-leaf door - - - - 12
Wall mounting double-leaf door - - - - - - - - - - - - 12
Installation instructions
Installing of operator- - - - - - - - - - - - - - - - - - - 13
Installing of sliding leaves - - - - - - - - - - - - - - - 14
Adjusting of the end stop - - - - - - - - - - - - - - - - 14
15
Controling of the Sliding leaves movements - - - - 16
Connection of main power - - - - - - - - - - - - - - - 17
Terminal definition---------------------------18
Overview peripheral options - - - - - - - - - - - - - - - - - - - - - 19
Wiring diagram
Connection diagram for peripheral devices- - - - - 20
Airlock system and its wiring diagram - - - - - - - - 20
Wiring diagram for radar motion detector- - - - - - 21
Wiring diagram for latch bolt limit switch - - - - - 22
Commissioning-----------------------------23
Operating instruction -------------------------24
Care and maintenance ------------------------25
Briefing --------------------------------25
Translatioin of the original documentation
The mounting instruction is shown a left hand door.
Mirrored arragements apply for a right hand door.
Mounting the cover (by others) - for clear passage
heights of up to 2.5 m) - - - - - - - - - - - - - - - - -
02
2

WN 058022 45532
11/11
DORMA
Montageanleitung
Mounting instruction
ES 410 / 420
03
Normen, Gesetze, Richtlinien und Vorschriften Allgemeines
·Der neueste Stand der allgemein gültigen und länder-
spezifischen Normen, Gesetze, Richtlinien und
Vorschriften ist einzuhalten.
DIN 18650
Der Hersteller (die Person, die den Einbau vornimmt) und
der Auftraggeber/Betreiber müssen bei der Planung der
Anlage gemeinsam eine individuelle Risikobeurteilung
durchführen.
Wir verweisen hierzu auf das zur Unterstützung der
Durchführung zur Verfügung stehende Formular
"Risikobewertung", Sie erhalten es unter dem Register
PRODUKTE auf unserer Internetseite www.dorma.de.

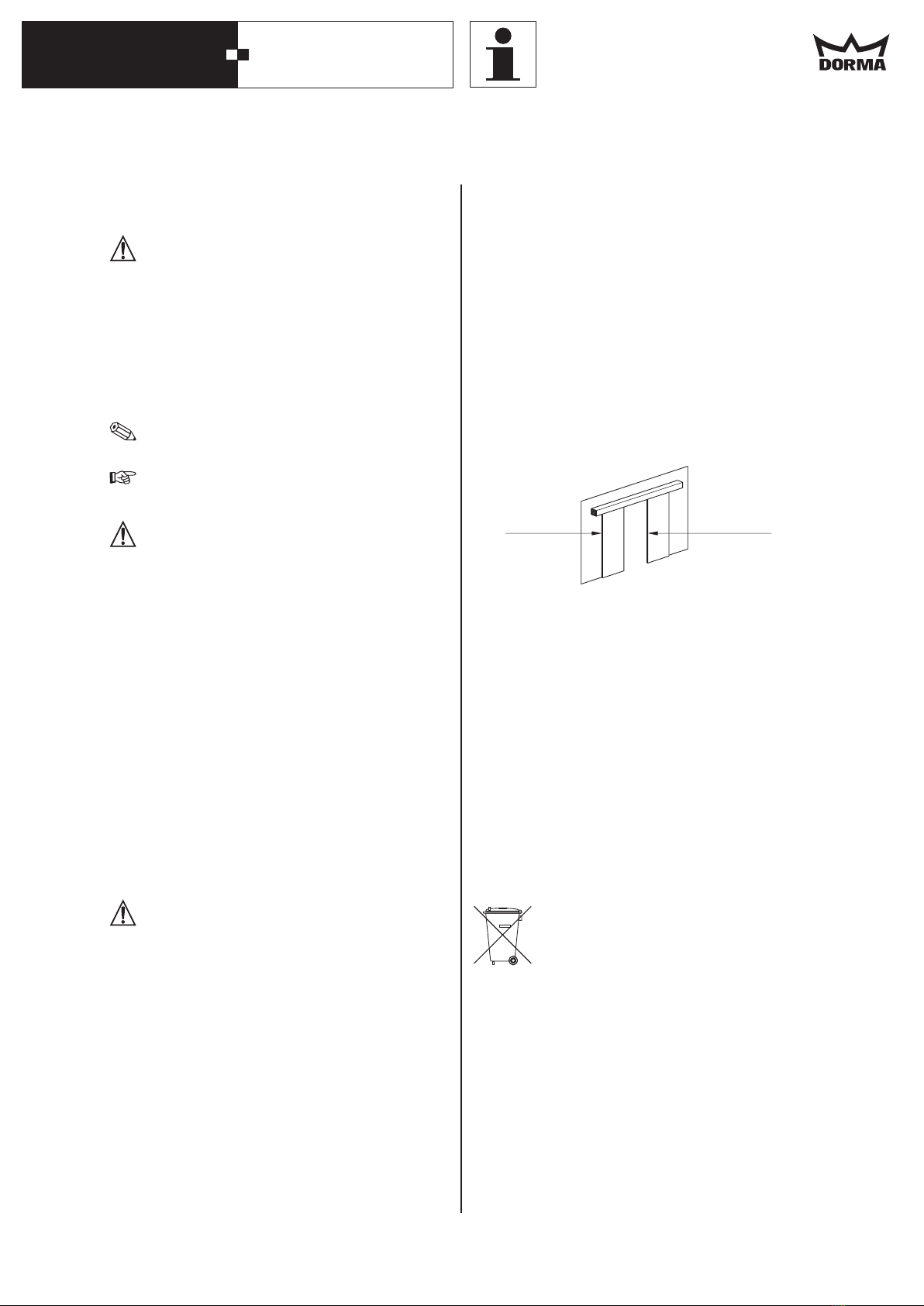

Gefahrenstellen an Schließkanten
An automatischen Türen können an den verschiedenen
Schließkanten Quetsch-, Scher-, Stoß- und
Einzugsgefahren bestehen.
Je nach baulicher Gegebenheit, Türvariante und
Absicherungsmöglichkeit können Restgefahren (z. B.
Quetschen, kraftbegrenztes Anstossen) nicht
ausgeschlossen werden.
Besonderes Absicherungserfordernis hinsichtlich
schutzbedürftiger Personen
Soweit die Risikobewertung die Gefahr eines im Hinblick
auf ein Gesundheits- oder Verletzungsrisiko inakzeptablen
Anstoßes eines Türnutzers ergibt, muss eine Absicherung
durch eine Schutzeinrichtung (Anschluss einer Sensorleiste)
ergänzend erfolgen. Dies ist insbesondere dann zu
berücksichtigen, wenn im Türbereich mit besonders
schutzbedürftigen Personen (Kinder, ältere Personen oder
Behinderte) gerechnet werden muss.
Recycling und Entsorgung
Sowohl der ES 410 / 420 als auch die
Verpackung bestehen zum überwiegenden Teil
aus recyclefähigen Rohstoffen.
Der ES 410 / 420 wie auch das Zubehör
gehören nicht in den Hausmüll.
Sorgen Sie dafür, dass das Altgerät und ggf.
vorhandenes Zubehör einer ordnungsgemäßen
Entsorgung zugeführt werden.
Beachten Sie dabei die geltenden nationalen gesetzlichen
Vorschriften.
Haupt-
schließkante
Neben-
schließkante
1. Zu Ihrer Sicherheit
Diese Dokumentation enthält wichtige Anweisungen für den
sicheren Betrieb und die Montage. Lesen Sie diese
Anweisungen, bevor Sie den ES 410 / 420 verwenden.
Für Ihre Sicherheit ist es wichtig, allen beiliegenden
Anweisungen Folge zu leisten.
Eine falsche Montage kann zu schwerwiegenden
Verletzungen führen.
Die Verwendung von Steuerelementen, Einstellungen oder
Verfahren, die in dieser Dokumentation nicht beschrieben
sind, können elektrische Schläge, Gefahren durch
elektrische Spannungen/Ströme und/oder Gefahren durch
mechanische Vorgänge verursachen.
Die Unterlagen sind aufzubewahren und bei einer
eventuellen Weitergabe der Anlage mit zu übergeben.
In dieser Anleitung benutzte Symbole
ANMERKUNG Eine Anmerkung macht auf wichtige
Informationen aufmerksam, die Ihnen
die Arbeit erleichtern.
HINWEIS Ein Hinweis warnt vor möglichen
Beschädigungen des Gerätes und
erläutert, wie diese verhindert werden
können.
ACHTUNG Weist auf Gefahren hin, die zu
Sachschäden, Personenschäden oder
zum Tod führen können.
Bestimmungsgemäßer Gebrauch
Der ES 410 / 420 dient ausschließlich zum Öffnen und
Schließen von Schiebetüren mit einem zulässigen
Türflügelgewicht für ES 410 von maximal 200 kg,
für ES 420 von maximal 2 x 125 kg. Der
ES 410 / 420 ist nicht zur Verwendung an Flucht und
Rettungswegtüren einsetzbar.
Der ES 410 / 420 ist nicht zur Verwendung im
Außenbereich geeignet.
Die maximale Kabellänge externer Komponenten darf 30 m
nicht übersteigen.
Die Anbindung an den Türflügel erfolgt über Laufwagen
Haftungsbeschränkung
Der ES 410 / 420 darf nur gemäß seiner
bestimmungsgemäßen Verwendung eingesetzt werden.
Eigenmächtige Änderungen am ES 410 / 420 schließen
jede Haftung durch die DORMA GmbH + Co. KG für daraus
resultierende Schäden aus. Für die Verwendung von
Zubehör, das von DORMA nicht freigegeben ist wird keine
Haftung übernommen.
Sicherheitshinweise
Arbeiten an Elektroanlagen dürfen nur von geschulten
Fachkräften (Elektriker) ausgeführt werden.
·Kinder nicht mit dem ES 410 / 420 oder fest montierten
Regel- und Steuereinrichtungen spielen lassen.
Fernsteuerungen außerhalb der Reichweite von Kindern
halten.
·Führen Sie niemals Metallgegenstände in die Öffnungen
des ES 410 / 420 ein. Andernfalls besteht die Gefahr
eines elektrischen Schlages.
·Für Glastürflügel muss Sicherheitsglas verwendet
werden.
Wichtige technische Daten
·Spannungsversorgung 230 V AC
·Bauseitige Absicherung 16 A
·Betriebsgeräusch < 70 dB(A)
·Temperaturbereich 0° bis 40°
·Nur für trockene Räume max. 93%
relative Luftfeuchtigkeit
nicht kondensierend
3

WN 058022 45532
11/1104
Sicherheit bei der Montage
·Der Arbeitsplatz ist gegen unbefugtes Betreten zu
sichern. Herunterfallende Teile oder Werkzeuge können
zu Verletzungen führen.
·Der ES 410 / 420 muss vor Wasser und anderen
Flüssigkeiten geschützt werden.
·Befestigungsart und Befestigungsmittel, wie z.B.
Schrauben und Dübel, müssen auf jeden Fall den
baulichen Gegebenheiten angepasst werden
(Stahlkonstruktion, Holz, Beton usw.).
·Die hier beschriebene Montage des ES 410 / 420 ist ein
Beispiel. Bauliche oder örtliche Gegebenheiten,
vorhandene Hilfsmittel oder andere Umstände können
eine andere Vorgehensweise sinnvoll machen.
·Im Anschluss an die Montage sind die Einstellungen und
die Funktionsweise des ES 410 / 420 und der
Schutzeinrichtungen auf einwandfreien mechanischen
Zustand zu überprüfen.
·Nur qualifizierte Fachleute dürfen das
Netzanschlussgehäuse öffnen.
·Vor Abnahme der Schutzhaube den ES 410 / 420
spannungsfrei schalten. Netzstecker ziehen oder bei
Festanschluss, Sicherung ausschalten.
·Fassen Sie das Netzkabel nur am Stecker und niemals am
Kabel an, um es aus der Steckdose zu ziehen.
Sicherheit bei der Inbetriebnahme
·Der Schutzleiter muss angeschlossen sein.
·Die Sicherheitssensorik soll angeschlossen sein
(siehe Inbetriebnahmeanleitung).
·Antriebseinheit und Fahrflügel sind korrekt miteinander
verbunden
·Die Endanschläge sind so eingestellt, dass die Fahrflügel
bei max. Öffnungsweite die Endanschläge berühren. Die
Fahrflügel und die Standflügel bei geschlossener Tür
nicht mit den Dichtungsprofilen zusammenstoßen.
·Fahrflügel müssen leichtgängig sein.
·Die separat gelieferten Teile wie Programmschalter, NOT-
AUS Schalter und Impulsgeber (Radarmelder,
NACHT/BANK-Schlüsseltaster) müssen montiert und
angeschlossen sein.
·Akkueinheit ist eingebaut (optional)
Überprüfung und Abnahme
Der ES 410 / 420 ist vor der ersten Inbetriebnahme und
nach Bedarf, jedoch mindestens einmal jährlich, von einem
Sachkundigen zu prüfen und ggf. zu warten.
Die Überprüfung und Abnahme müssen anhand des
Prüfbuchs von einer durch DORMA ausgebildete Person
durchgeführt werden.
Die Ergebnisse sind gemäß DIN 18650-2 zu dokumentieren
und für mindestens 1 Jahr durch den Betreiber
aufzubewahren.
Es empfiehlt sich mit DORMA einen Wartungsvertrag
abzuschließen.
DORMA
Montageanleitung
Mounting instruction
ES 410 / 420
Einweisung
Nach erfolgreicher Einstellung, Inbetriebnahme und
Funktionsprüfung der Türanlage, ist die Bedienungs-
anleitung dem Betreiber auszuhändigen und eine
Einweisung durchzuführen.
Türverhalten bei unterschiedlichen Witterungsverhältnissen
Die Sicherheitssensoren der Türanlage (Infrarot-
Lichtvorhänge) dienen der Absicherung des
Durchgangsbereichs. Höchste Priorität hat bei der
Einstellung der Empfindlichkeit der Sensoren der
Personenschutz. Insbesondere bei wechselnden
Witterungseinflüssen (Regen- oder Schneeschauern), bei
umherfliegendem Laub oder auch direkter
Sonneneinstrahlung auf reflektierenden Bodenbelägen, kann
es sporadisch zu Fehldetektionen der Sensoren kommen.
Diese haben unter Umständen eine Öffnung der Tür von bis
zu einer Minute zur Folge. Dieser Offenstand der Türanlage
ist durch eine Normvorgabe festgelegt und völlig normal. Er
dient ausschließlich der Sicherheit der Türnutzer.
Wartung
Wartungsarbeiten dürfen nur im spannungsfreien Zustand
durchgeführt werden. Netzstecker ziehen oder bei
Festanschluss Sicherung ausschalten.
Pflege
Während der Reinigung den Programmschalter in Stellung
AUS bzw. DAUERAUF schalten, um ungewollte
Fahrbewegungen zu vermeiden.
Die gesamte Schiebetüranlage (Aluminium, Glas,
Verkleidung) kann mit einem feuchten Tuch und
handelsüblichen Reiniger gesäubert werden.
Verwenden Sie ein trockenes Tuch zur Reinigung der
Lichtschranken. Bodenführungen reinigen.
Lassen Sie kein Wasser oder andere Flüssigkeiten auf oder
in den ES 410 / 420 gelangen.
Führen Sie niemals Metallgegenstände in die Öffnungen am
ES 410 / 420 ein. Andernfalls besteht die Gefahr eines
elektrischen Schlages.
Verschleißteile
Folgende Teile sind Verschleißteile und müssen in
regelmäßigen Abständen geprüft und ggf. ausgetauscht
werden:
·Die Antriebseinheit
·Die Laufrollen der Laufwagenköpfe
·Die Endanschläge
·Der Potentialausgleich
·Die Umlenkrolle
·Der Zahnriemen
Es dürfen nur Originalersatzteile eingesetzt werden.
4

WN 058022 45532
11/1105
DORMA
Montageanleitung
Mounting instruction
ES 410 / 420
Main
closing edge
Secondary
closing edge
1. For your safety
This documentation contains important information
regarding the mounting and the safe operation of the door
system.
Please read these instructions carefully before using the
ES 410 / 420.
It is important for your personal safety to abide by all
enclosed instructions.
An incorrectly performed installation might cause serious
injuries.
Using control elements, making adjustments or performing
procedures that are not described in this documentation
might cause electric shocks, danger caused by electric
voltage/current and/or danger due to mechanical incidents.
Please keep these documents for further reference and hand
them over to the person in charge in case the system is
transferred to another party.
Explanation of symbols
NOTE This symbol underlines important
information that may facilitate your
work.
REMARK This symbol warns you of possible
system damage and explains how to
avoid this damage.
WARNING This symbol indicates dangers that
might cause personal or material
damage or even kill people.
Intended application
The ES 410 is only designed to open and close interior
sliding doors with an admissible door panel up to 200 kg,
the ES 420 is only designed to open and close interior
sliding doors with an admissible door panels up to 125 kg.
The ES 410 / 420 is not suitable for application in
emergency exits and escape routes
The ES 410 / 420 is not suitable for application at exterior
doors.
The maximum cable length for external components must
not exceed 30 m.
The system is connected to the door leaf via carriages.
Limitation of liability
The ES 410 / 420 may only be used according to its
specified intended application.
The DORMA GmnH + Co. KG will not accept any liability for
damage resulting from unauthorised modifications of the
ES 410 / 420. Furthermore components/accessories that
have not been approved by DORMA are exempted from
liability.
Safety instructions
Work on electrical equipment may only be performed
by properly qualified staff (electricians).
·Do not allow children to play with the
ES 410 / 420 or its adjustment and control devices.
·Keep remote controls out of reach of children.
·Never stick metal objects into the openings of the
ES 410 / 420; otherwise you might sustain an electric
shock.
·If the ES 410 / 420 is mounted onto a metal door leaf,
you have to earth (ground) the door leaf properly.
·Glass door leaves have to be made of safety glass.
Important technical data
·Power supply 230 V
·Fuse (by others) 16 A
·Operating noise < 70 dB(A)
·Temperatur range 0° - 40°
·Only suitable for dry environments max. 93%
relative humidity
non-condensing
Standards, laws, codes and regulations
·The latest versions of the common and country-specific
standards, laws, codes and regulations have to be
observed.
DIN 18650 (German Industrial Standard)
During the planning of the door system, the manufacturer
(the person installing the system) and the
commissioner/facility operator have to perform an individual
risk assessment (together).
Please refer to our homepage and consider
the provided “risk assessment form” under PRODUCT for
further assistance when performing your individual risk
assessment.
Danger spots at closing edges
Automatic doors might cause hazards by crushing,
shearing, hitting and drawing-in at the different
closing edges.
Residual risk
Depending on the structural conditions, the prevailing door
version and the available safety equipment, residual risks
such as crushing and hitting (with a limited force) cannot be
excluded.
Special requirements regarding the protection of people in
need of protection
In case the risk assessment reveals that there is a health
risk or risk of injury caused by the door hitting a person
using the door with an unacceptable force, an additional
protection with the aid of appropriate safety equipment
(connection of a safety sensor) is required.
This is especially necessary when people in need of
protection (children, elderly people or disabled people) use
the door
Recycling and disposal
Both the ES 410 / 420 and its packing mainly
consist of recyclable raw material.
The ES 410 / 420 and the respective
accessories must not be disposed of as domestic
waste.
Please ensure that the old appliance and the
respective accessories (if available) are properly
disposed of.
Please abide by the prevailing national statutory provisions.
www.dorma.com
5

WN 058022 45532
11/11
DORMA
Montageanleitung
Mounting instruction
ES 410 / 420
06
Safety during mounting
·The working area has to be secured against unauthorised
access from other people. Falling items or tools might
cause injuries.
·The ES 410 / 420 has to be secured against water and
other liquids.
·In any case, the way of mounting and the mounting
equipment, like for example screws and wall plugs,
have to be adequate with regard to the structural
conditions (steel structure, wood, concrete etc.).
·The mounting of the ES 410 / 420 described herein is
only an example. Structural or local conditions,
available tools or other conditions might suggest a
different approach.
·Following the successful installation of the system, the
settings and the proper function of the
ES 410 / 420 and the safety equipment have to be
checked.
·Only specially qualified staff may open the power
supply housing.
·Disconnect the ES 410 / 420 from power supply (de-
energise the system) before removing the cover of the
power supply housing. Remove mains plug or switch off
fuse (with permanent power supply).
·Always pull at the plug and never at the cable when
unplugging the power supply.
Safety during commissioning
·The protective earth conductor has to be connected.
·The safety sensors are to be connected (see
commissioning instructions).
·The operator and the active panels are properly linked.
·The end stops are adjusted so that the sliding panels
meet the end stops when the system is adjusted to its
maximum opening width
·Furthermore the sealing profiles of the active panels
and the passive panels must not collide while the door
is closed
·Separately supplied components such as the program
switch, the EMERGENCY OFF pushbutton and
activators (radar motion detectors, NIGHT-/BANK key
switches) have to be mounted and connected.
·Ensure that the door leaves run smoothly
·The rechargeable battery pack has been installed
(optional).
Inspection and system approval
Before the first commissioning and depending on
requirements, however, at least once a year,
the ES 410 / 420 has to be inspected by a properly
qualified technician and serviced if required.
A person trained by DORMA has to perform the inspection
and approve the system with the aid of the inspection
book.
The respective results have to be documented in
accordance with DIN 18650-2 and the facility operator
has to keep these documents for at least one year.
We would recommend taking out a maintenance
agreement with DORMA.
Briefing
Following the adjustment, commissioning and functional
testing of the door system, the operating instructions have
to be handed over to the facility operator and a briefing
has to be made.
Behaviour of door system during varying weather
conditions
The safety sensors (infrared light curtains) are designed to
safeguard the passage area. When it comes to adjusting
the sensitivity of the sensors, the protection of people
always has top priority. From time to time, changing
climatic conditions (such as rain or snow), flying leaves or
direct sunlight (reflected by certain floor finishes) may
accidentally trigger the sensors. As soon as the light
curtains have been triggered, the door may remain open
for up to one minute – as required by a certain standard.
This is only a standard procedure with the only purpose to
protect the users of the door system.
Maintenance
The system has to be de-energised (disconnected from
power supply) before performing any kind of maintenance
work.
Remove the power plug or switch off the fuse (with
permanent power supply).
Care
Set program switch to OFF or PERMANENT OPEN mode
in order to avoid an undesired movement of the door while
cleaning the system.
You may clean the complete door system (aluminium,
glass, cover) with a damp cloth and a standard
commercial cleaning agent
You should not use scouring agents for cleaning purposes
as they might damage the surface finish.
Use a dry cloth to clean the light barriers. Clean the floor
guides
Ensure that no water or other liquids drop on or into the
ES 410 / 420.
Never stick metal objects into the openings of the
ES 410 / 420 otherwise you might sustain an electric
shock.
Wear parts
The following wear parts have to be inspected at regular
intervals during the maintenance of the door system and
must be replaced as required in order to ensure the proper
functioning of the door system:
• The operator
• The pulleys of the carrier heads
• The end stops
• The equipotential bondings
• The pulley
• The toothed belt
Only use original spare parts.
6

WN 058022 45532
11/11
DORMA
Montageanleitung
Mounting instruction
ES 410 / 420
07
7

WN 058022 45532
11/1108
DORMA
Montageanleitung
Mounting instruction
ES 410 / 420
8

WN 058022 45532
11/11
DORMA
Montageanleitung
Mounting instruction
ES 410 / 420
GB
D
09
Technical data
Technische Daten
Anschlußspannung Absicherung Spannungsversorgung für externe Geräte Leistungsaufnahme
max.
Schutzart Geprüft nach Niederspannungsrichtlinien Fertigung nach ISO 9001:2000 Temperaturbereich
230 V +/- 10% / 50/60 Hz
16 A
24 V DC / max. 300 mA
250 VA
IP20
· ·
0° - 40°
180 W
Supply voltage Fuse Power supply for external accessories Power consumption
max.
Class of protection Compliant with the Low Voltage Directive Manufactured to ISO 9001:2000 Temperatur range
Daten und Merkmale Öffnungsweite, in mm, 1-flügelig Öffnungsweite, in mm, 2-flügelig Türgewicht, in kg max., 1-flügelig Türgewicht, in kg max., 2-flügelig Einstellungen Öffnungsgeschwindigkeit Schließgeschwindigkeit Offenhaltezeit:
Teiloffen Bettenöffnung
Sonderfunktionen Ohne Netzspannung:
manuell zu Öffnen und Schließen Push & GO Funktion (wird die Tür manuell geöffnet, wird ein
automatischer Öffnungsimpuls ausgelöst) Schleusensteuerung für bis zu 3 Türanlagen Separater Meldeeingang zur Ansteuerung durch Brandmeldeanlagen (BMA) TÜV Zertifikat CE-Kennzeichnung
ES 410 ES 420
700 - 3000
1 x 200
800 - 3000
2 x 125
min. - max.
10 cm/s - 50 cm/s 10 cm/s - 50 cm/s
0 s - 60 s
· · · · · ·
Settings Opening speed Closing speed Hold-open time:
Partial Open Bed Function of Nurse-Bed Function
Features and benefits Without power supply: manual opening and closing Push & Go function (an automatic opening pulse is triggered when the door is manually opened) Airlock control for up to 3 door systems Separate input for control via fire detection system TÜV Certificate CE-approval Door parameters Clear passage width, in mm, single-leaf door Clear passage width, in mm, double-leaf door Max. weight in kg, single-leaf door Max. weight in kg, double-leaf door
9

WN 058022 45532
11/11
DORMA
Montageanleitung
Mounting instruction
ES 410 / 420
1A
1B
1C
2A
2B
2C
3A
3B
3C
Montageanleitung
Klemmendefinition
Anschlusspläne
Informationen
Installation
Connection diagram
Wiring diagrams
Information
instruction
1A
1B
1C
2A
2B
2C
3A
3B
3C
10
Erläuterung der Pictogramme Explanation of symbols
Wichtige Hinweise vor der Montage Before starting with the installation
Pictures that are especially for left-opening doors are marked
with an "A” at the end like for example:
Pictures that are especially for right-opening doors are marked
with a "B” at the end like for example:
Pictures that are especially for double-leaf doors are marked
with a "C” at the end like for example:
Work on electrical equipment may only be performed by
properly qualified electricians.
Power supply (by others) with a standard fuse protection is
required.
The connection cable must be double insulated, for example:
NYM. Do not use flat webbed house wires
The maximum cable length for external accessories must not
exceed 30 m.
The system must be equipped with a cover that has to be
provided by others.
The cover is required unless the system is installed in an
installation height of at least 2.5 m.
Bilder die
mit Anhang “A” numeriert wie z.B.:
Bilder die sich speziell auf rechtsöffnende Türen beziehen sind
mit Anhang “B” numeriert wie z.B.:
Bilder die sich speziell auf doppelflügelige Türen beziehen
sind mit Anhang “C” numeriert wie z.B.:
Arbeiten an Elektroanlagen dürfen nur von geschulten
Fachkräften ausgeführt werden.
Für die Stromversorgung muss ein bauseitiger Anschluss mit
Standardabsicherung vorhanden sein.
Das Anschlußkabel muß doppelt isoliert sein:
z.B.: NYM. Es darf keine Stegleitung verwendet werden
Die maximale Kabellänge externer Komponenten darf 30 m
nicht überschreiten.
Die Anlage muss mit einer bauseitigen Verkleidung versehen
werden.
Nur wenn diese in eine Bauhöhe von mindestens 2,5 m
eingesetzt wird, kann man auf diese Verkleidung verzichten.
sich speziell auf linksöffnende Türen beziehen sind
10

WN 058022 45532
11/11
DORMA
Montageanleitung
Mounting instruction
ES 410 / 420
11
65
132
33
65
min. 50min. 50
32,5
max. 6000
max. 6000
270
270
min. 60
min. 60
Flügelweg
Driving path
Flügelweg
Driving path
Türflügel
Door panel
200
200
300
300
Türflügel
Door panel
100
100
10
Befestigungsplatte
Mounting plate
max. 6000 270
min. 60
Flügelweg
Driving path
200100
Flügelweg
Driving path
200 100
400
6 bis/up to 8
Türflügel
Door panel
Türflügel
Door panel
Türflügel
Door panel
1010
1A
1B
1C
15 30bis/up to15 30bis/up to
0
11

WN 058022 45532
11/11
DORMA
Montageanleitung
Mounting instruction
ES 410 / 420
12
min 65
min 65
min 65
33
33
33
min. 55
max. 70
min. 55
max. 70
400 (200)
400 (200)
400 (200)
50
50
50
n x 400 (m < 100 kg)
n x 200 (m > 100 kg) Ø8
Ø8
Ø 8
Ø 8
Ø 8
Lichte Weite + min. 250
Lichte Weite + min. 250
Lichte Weite + min. 250
Clear opening width + min. 250
Clear opening width + min. 250
Clear opening width + min. 250
Lichte Weite
Lichte Weite
Lichte Weite
Clear opening width
Clear opening width
Opening width
ES 410
ES 410
ES 420
ES 410
ES 410
ES 420
2C
2
2
2B
2A Türflügel / Door panel
Türflügel / Door panel
Türflügel / Door panel Türflügel / Door panel
Lichte Weite
Opening width
2
2
min. 55
max. 70
n x 400 (m < 100 kg)
n x 200 (m > 100 kg) Ø8
Ø8
n x 400 (m < 100 kg)
n x 200 (m > 100 kg) Ø8
Ø8
12

WN 058022 45532
11/11
DORMA
Montageanleitung
Mounting instruction
ES 410 / 420
13
4B
4A
4C
50
33
min. 15
3
Ø 8
13

WN 058022 45532
11/1114
2.
3.
1.
6
0
7
1.
2.
8
2.
3.
1.
00
2.
1.
5B
5A
5C
Türflügel
Door panel
6 bis/to 8
5A/B/C
DORMA
Montageanleitung
Mounting instruction
ES 410 / 420
14

WN 058022 45532
11/11
DORMA
Montageanleitung
Mounting instruction
ES 410 / 420
15
LH = max. 2500
Bauseits / By others
LH = max. 2500
Bauseits / By others
LH = max. 2500
Bauseits / By others
min. 250
min. 250
min. 250
10B
10A
10C
max. 0,5
9
15

WN 058022 45532
11/11
DORMA
Montageanleitung
Mounting instruction
ES 410 / 420
16
11A
min. 250min. 250
11B
min. 250min. 250
min. 250min. 250
min. 250min. 250
11C
16

WN 058022 45532
11/11
DORMA
Montageanleitung
Mounting instruction
ES 410 / 420
17
2.
1.
Bauseitige Erdung
PE connection supplied by others
RESET
1. 3.
2.
Anschlussplatine
Connection board
12
13
17

WN 058022 45532
11/11
DORMA
Montageanleitung
Mounting instruction
ES 410 / 420
28 VAC
230 VAC
X2X1
4
3
1
2
5
7
61
12
13
24
X1
LED Spannungsanzeige
Resettaster
Busstecker
Programmierschnittstelle
Anschlußstecker für externe
Anschlußklemmen X1 und X2
DAUERAUF (Schliessimpuls)
TEIL-AUF (Schliessimpuls)
VOLL-AUF (Schliessimpuls)
SPERRUNG (der Steuerung bei
Schleusenbetrieb
TREIBRIEGELKONTAKT (Öffnerkontakt)
SONDEREINGANG (Schliesskontakt)
TÜR ZU (Wechsler) Schleuse
TÜR ZU (Wechsler) Schleuse
Lichtschranke (Öffnerkontakt)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
D
Beschreibung und
Klemmendefinition
GB
Description and
Connection diagram
GND
+ 24 V DC
GND
+ 24 V DC
C
NC
NO
C
NC
NO
GND
GND
GND
GND
GND
GND
GND
X2
1
2
3
4
5
6
7
LED voltage display
Reset pushbutton
Bus connector
Program interface
Connector for external terminal strip X1 and X2
PERMANENT OPEN (closing pulse)
PARTIAL OPEN (closing pulse)
COMPLETELY OPEN (closing pulse)
LOCKING DEVICE(blocking of the controller
when airlockfunktion)
LATCH BOLT CONTACT (normally closed contact)
SPECIAL INPUT (normally open contact)
DOOR CLOSED (changeover contact) Airlock
DOOR CLOSED (changeover contact) Airlock
Light barrier (normally closed contact)
Klemmendefinition
terminal connections
ES 410 / 420
18
18

WN 058022 45532
11/11
DORMA
Montageanleitung
Mounting instruction
ES 410 / 420
1
2
3
4
5
7
6
1
8
1
Systemkomponente Systemkabel
System component System cable
Lichtschranke / Sicherheitssensor 4 x 0,5
Light barrier / safety sensor
Impulsgeber “Auffahren” 2 x 0,5
Activator "open door”
Impulsgeber “TEILAUF” 2 x 0,5
Activator "PARTIAL OPEN”
Impulsgeber “DAUERAUF” 2 x 0,5
Activator "PERMANENT OPEN”
Treibriegelkontakt Blockiert Anschlüsse 1 bis 6
2 x 0,5
Contact for limit switch Blocks connection 1 to 6
Bewegungsmelder Aussen 4 x 0,5
External motion detector
Bewegungsmelder Innen 4 x 0,5
Internal motion detector
Steuerung ES 410 / ES 420
Control unit
2
3
4
5
6
7
8
Peripheriegeräte
Peripheral devices
ES 410 / 420
19
19

WN 058022 45532
11/11
DORMA
Montageanleitung
Mounting instruction
ES 410 / 420
1.
2.
3.
Schleusensteuerung
Airlock control
Schleusensteuerung
Airlock control
X2
X2
X2
X1
X1
X1
1
2
3
4
5
6
9
10
11
12
7
8
13
14
15
16
18
21
23
24
17
19
20
22
13
14
15
16
18
21
23
24
17
19
20
22
13
14
15
16
18
21
23
24
17
19
20
22
1.
2.
3.
Steuerung:
Control unit: Connection board
Anschlussplatine
Steuerung:
Control unit: Connection board
Anschlussplatine
Steuerung:
Control unit: Connection board
Anschlussplatine
1
2
3
4
5
6
9
10
11
12
7
8
1
2
3
4
5
6
9
10
11
12
7
8
ES 410 / 420
20
20
