Inhaltsverzeichnis
Vorwort ..................................................................................... 3
Konformitätserklärung.......................................................... 3
Lebensdauer ........................................................................... 3
Entsorgung .............................................................................. 3
Typenschild.............................................................................. 3
Wiedereinsatz ......................................................................... 3
Gewährleistung ...................................................................... 3
Teile des Produkts................................................................. 4
Indikation.................................................................................. 5
Lieferumfang ........................................................................... 5
Sicherheitshinweise .............................................................. 5
Entfalten ................................................................................... 5
Montage Zubehör.................................................................. 5
Höheneinstellung Schiebegrie ....................................... 6
Einstellung Bremse................................................................ 6
Bremsen | Parken................................................................... 6
Sitzen......................................................................................... 6
Falten | Transportieren | Verstauen................................... 7
Reinigung | Wartung.............................................................. 7
Technische Daten .................................................................. 7

Gebrauchsanweisung CRISTALLO
3
Drive Medical GmbH & Co. KG | Stand: 15.09.2020 | Irrtum und Änderungen vorbehalten
DE

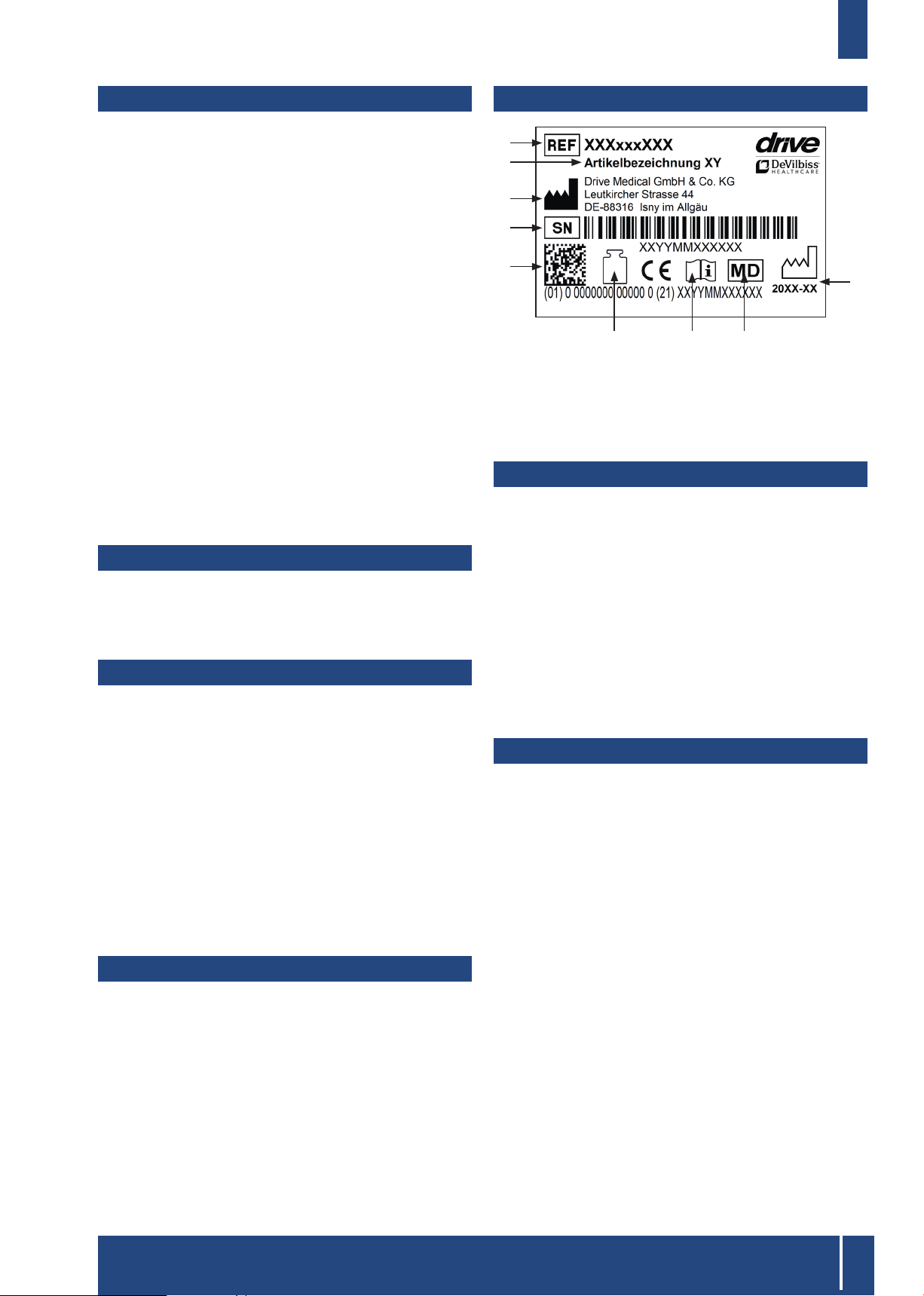

Typenschild
1
2
3
4
5
9
7 86
1 Artikelnummer | 2 Artikelbezeichnung | 3 Hersteller |
4 Seriennummer | 5 UDI-Code | 6 Max. Belastung |
7 Gebrauchsanweisung beachten | 8 Medizinprodukt |
9 Produktionsdatum (Jahr-Monat)
Wiedereinsatz
Dieses Produkt ist für den Wiedereinsatz geeignet.
Beachten Sie, dass auch sämtliche für eine sichere Hand-
habung notwendigen technischen Unterlagen dem neu-
en Nutzer übergeben werden.
Das Produkt muss durch den Fachhandel überprüft, ge-
reinigt und für den Wiedereinsatz in einen einwandfreien
Zustand versetzt werden.
Bei der Auereitung sind die Vorgaben des Herstellers
zu beachten und werden auf Anfrage zur Verfügung
gestellt.
Erhältliches Zubehör finden Sie bei Ihrem Fachhändler
oder unter www.drivedevilbiss.de
Gewährleistung
Für das von uns gelieferte Produkt beträgt die Gewähr-
leistungsfrist 24 Monate ab Kaufdatum. Sofern nachweis-
lich ein Werksto- bzw. Herstellungsfehler vorliegt, wer-
den schadhafte Teile kostenlos ersetzt.
Verschleißteile werden im Allgemeinen während der nor-
malen Garantiezeit nicht gedeckt, es sei denn, die Artikel
benötigen eine Reparatur oder einen Ersatz, die als eine
eindeutige direkte Folge eines Herstellungs- oder Mate-
rialfehlers notwendig wurden.
Irrtum und Änderungen aufgrund von technischen Ver-
besserungen und Designveränderungen vorbehalten.
AUSSCHLUSS DER GEWÄHRLEISTUNG
Verschleißteile sind (unter anderem):
Räder, Bremsen und Handgrie
Vorwort
Wir danken Ihnen, dass Sie sich für ein Produkt aus dem
Hause Drive DeVilbiss entschieden haben.
Das Design, die Funktionalität und die Qualität dieses
Produktes werden Sie nicht enttäuschen.
Bitte lesen Sie diese Bedienungsanleitung vor dem ers-
ten Gebrauch sorgfältig durch. Sie erhalten wichtige
Sicherheitshinweise und wertvolle Tipps zur richtigen
Benutzung und Pflege. Wenn Sie Fragen haben oder zu-
sätzliche Informationen benötigen, wenden Sie sich an
Ihren Drive DeVilbiss-Fachhändler, der Ihnen das Produkt
geliefert hat.
Diese Bedienungsanleitung enthält alle notwendigen
Hinweise für die Anpassung und Bedienung. Die aktu-
ellste Bedienungsanleitung ist als PDF online abruar
oder kann beim Kundenservice angefordert werden.
Hierbei können vergrößerte Formate für sehbehinderte
Personen dargestellt werden. Blinde Patienten müssen
durch ihre Begleitperson eingewiesen werden. Repara-
turen sowie einige Einstellungen erfordern eine spezielle
technische Ausbildung und müssen daher vom Sanitäts-
fachhandel vorgenommen werden.
Konformitätserklärung
Die DRIVE MEDICAL GMBH & Co. KG erklärt für das be-
schriebene Produkt die Konformität gemäß der Verord-
nung über Medizinprodukte (EU) 2017/745.
Lebensdauer
Unser Unternehmen geht bei diesem Produkt von einer
Produktlebensdauer von fünf Jahren aus, soweit das Pro-
dukt innerhalb des bestimmungsgemäßen Gebrauchs
eingesetzt wird und sämtliche Wartungs- und Servicevor-
gaben eingehalten werden.
Diese Lebensdauer kann deutlich überschritten werden,
wenn das Produkt sorgfältig behandelt, gewartet, ge-
pflegt und genutzt wird und sich nach der Weiterentwick-
lung der Wissenschaft und Technik keine technischen
Grenzen ergeben.
Die Lebensdauer kann sich durch extremen Gebrauch
und unsachgemäße Nutzung allerdings auch erheblich
verkürzen. Die Festlegung der Lebensdauer durch unser
Unternehmen stellt keine zusätzliche Garantie dar.
Entsorgung
Sollten Sie das Produkt nicht mehr benötigen, kontaktie-
ren Sie bitte Ihren Fachhändler oder bringen Sie das Pro-
dukt zu Ihrer lokalen Entsorgungsstelle.

4
Gebrauchsanweisung CRISTALLODrive Medical GmbH & Co. KG | Stand: 15.09.2020 | Irrtum und Änderungen vorbehalten
DE

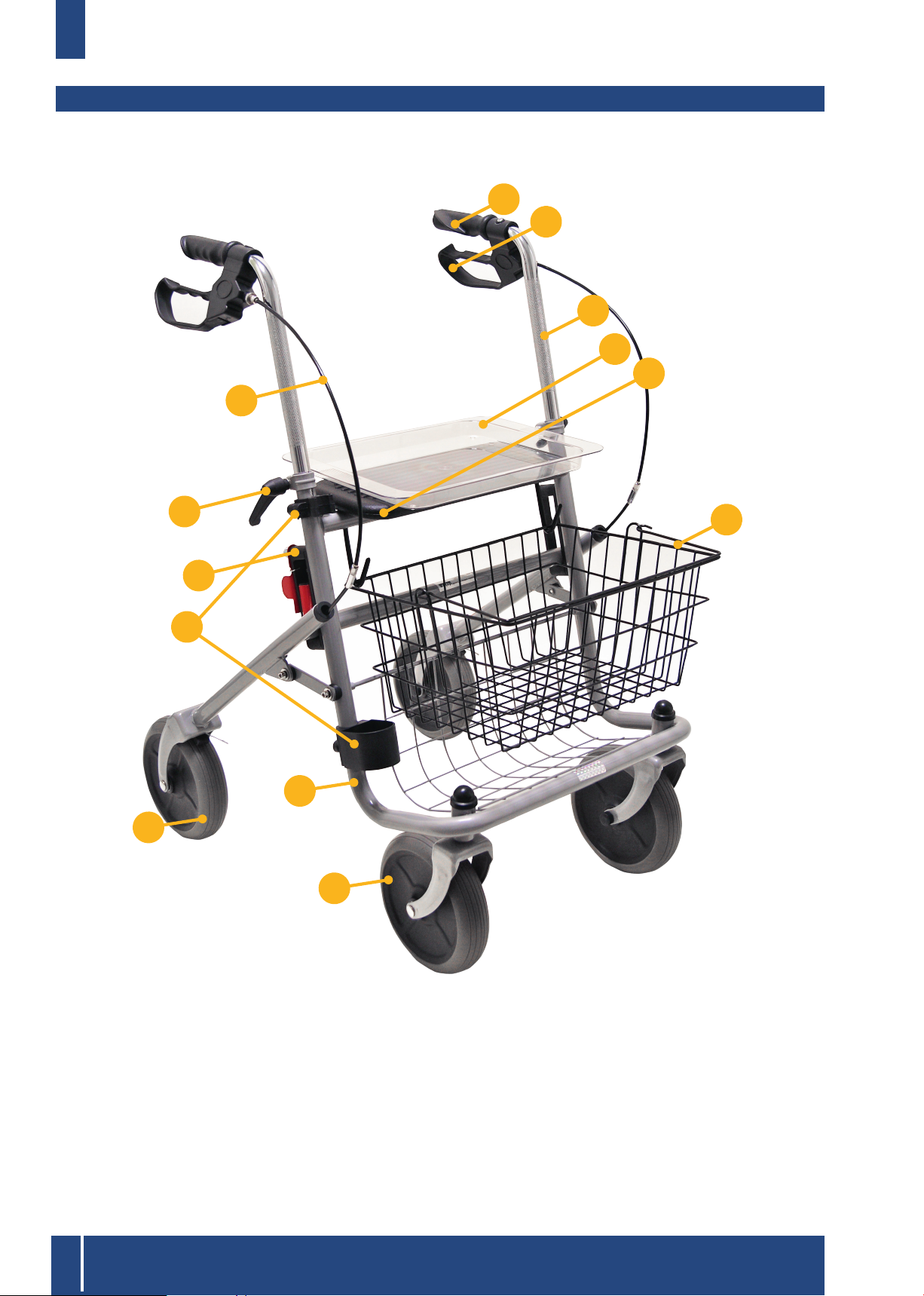

Teile des Produkts
Cristallo
1. Handgri
2. Bremse
3. Schiebegri
4. Tablett
5. Sitz
6. Korb
7. Vorderrad
8. Rahmen
9. Hinterrad
10. Stockhalter
11. Faltsicherung
12. Festellhebel für Schiebegrie
13. Bowdenzug
1
2
3
4
6
7
8
9
11
12
10
5
13

Gebrauchsanweisung CRISTALLO
5
Drive Medical GmbH & Co. KG | Stand: 15.09.2020 | Irrtum und Änderungen vorbehalten
DE
Indikation
INDIKATION:
Gehhilfe für den Außen- und Innenbereich zum Ausgleich
bzw. zur Verbesserung eingeschränkter Gehleistung.
Die Versorgung Versicherter mit Gehhilfen hat in der Ab-
sicht zu erfolgen, beim Anwender die eingeschränkte
Gehleistung auszugleichen oder zumindest zu verbes-
sern (Erweiterung des Aktionsradius bzw. der Mobilität).
Personen mit Einschränkungen der Hand-/Armfunktio-
nen bedürfen besonderer Zurichtung/Ausführungen an
Grien oder an Hand-/Armauflagen.
Für Personen mit Balancestörungen sind fahrbare Geh-
hilfen u.U. nicht geeignet, dies ist im Einzelfall durch ei-
nen Versuch abzuprüfen. Ggf. muss eine Begleitperson
anwesend sein.Der Rollator ist nur bei normalen, alltägli-
chen Aktivitäten zu verwenden.
KONTRAINDIKATION:
Die Verwendung des Rollators ist nicht gezeigt bei: Wahr-
nehmungsstörungen, starken Gleichgewichtsstörungen,
Sitzunfähigkeit.
Lieferumfang
1 x Rollator
1 x Korb
1 x Tablett
1 x Stockhalter
1 x Gebrauchsanweisung
Sicherheitshinweise
• Rollator nur als Gehhilfe verwenden!
• Rollator nur auf ebenem und festem Untergrund ver-
wenden.
• Rollator darf nicht als Sitz in Fahrzeugen wie z.B. Bus
und Bahn verwendet werden!
• Es ist untersagt, sich auf den Rollator zu stellen oder
eine Person oder Tiere auf dem Rollator zu befördern.
• Beachten Sie das zugelassene Maximalgewicht des
Benutzers. Diese Angabe finden Sie in den techni-
schen Daten in dieser Bedienungsanleitung sowie auf
dem Typenschild.
• Das Tablett nur für kleine, leichte weder
spitze noch heiße Gegenstände verwenden.
Max. Belastung: 5,0 kg
• Den Korb nur für den Transport von Gegen-
ständen verwenden und nicht überladen!
Max. Belastung: 5,0 kg
• Der Gebrauch auf Rolltreppen o.ä. ist ausdrücklich
untersagt!
• Die Schiebegrie müssen immer parallel zur Laufrich-
tung eingestellt sein – Kippgefahr!
• Hängen Sie keine Taschen an die Grie – Kippgefahr!
• Benutzen Sie auf abschüssigen Wegen die Betriebs-
bremse (ziehen Sie die Bremshebel nach oben).
• Bei zu starkem Aufstützen auf die Handgrie kann der
Rollator nach hinten kippen.
• Beim Zusammen-/Auseinanderklappen des Rolla-
tors können Kleidungs- und Körperteile eingeklemmt
werden.
• Schützen Sie den Rollator vor Sonneneinstrahlung.
Produktteile können sich aueizen und bei Berührung
Hautverletzungen verursachen.
• Vergewissern Sie sich vor jeder Anwendung, dass ihr
Rollator unversehrt ist und alle verstellbaren Teile ord-
nungsgemäß befestigt sind. Bitte überprüfen Sie die
Funktionstüchtigkeit der Bremsen!
• Stellen Sie vor dem Benutzen des Rollators sicher,
dass die Faltsicherung einwandfrei verriegelt ist.
• Schrauben am Rollator regelmäßig kontrollieren und
gegebenenfalls nachziehen!
• Die Bremswirkung kann durch die Abnutzung der Rei-
fen beeinträchtig werden. Deshalb Bremswirkung und
Reifen regelmäßig prüfen.
• Der Rollator soll NICHT am Sitz, an abnehmbaren Tei-
len oder den Bremsseilen getragen werden.

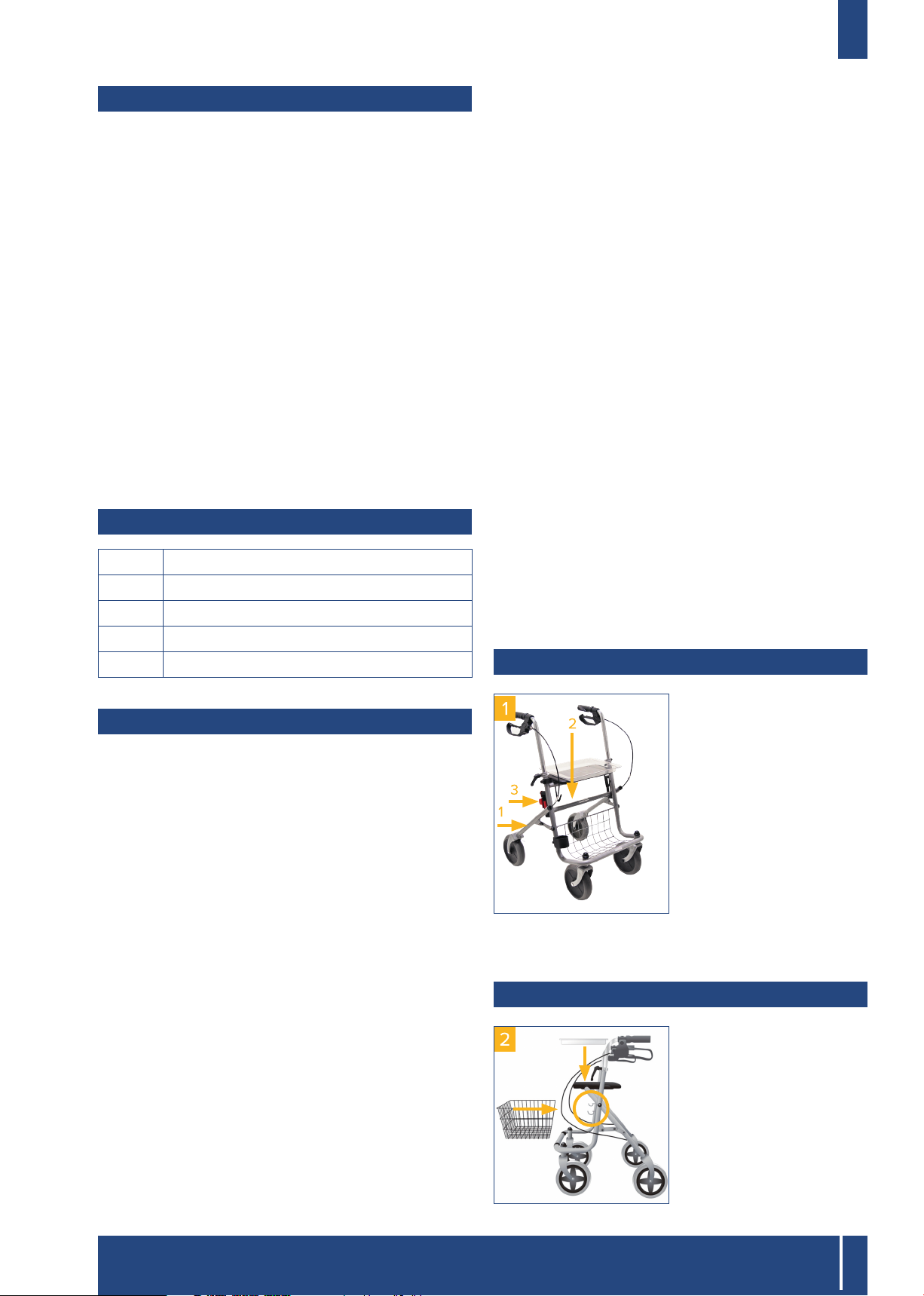

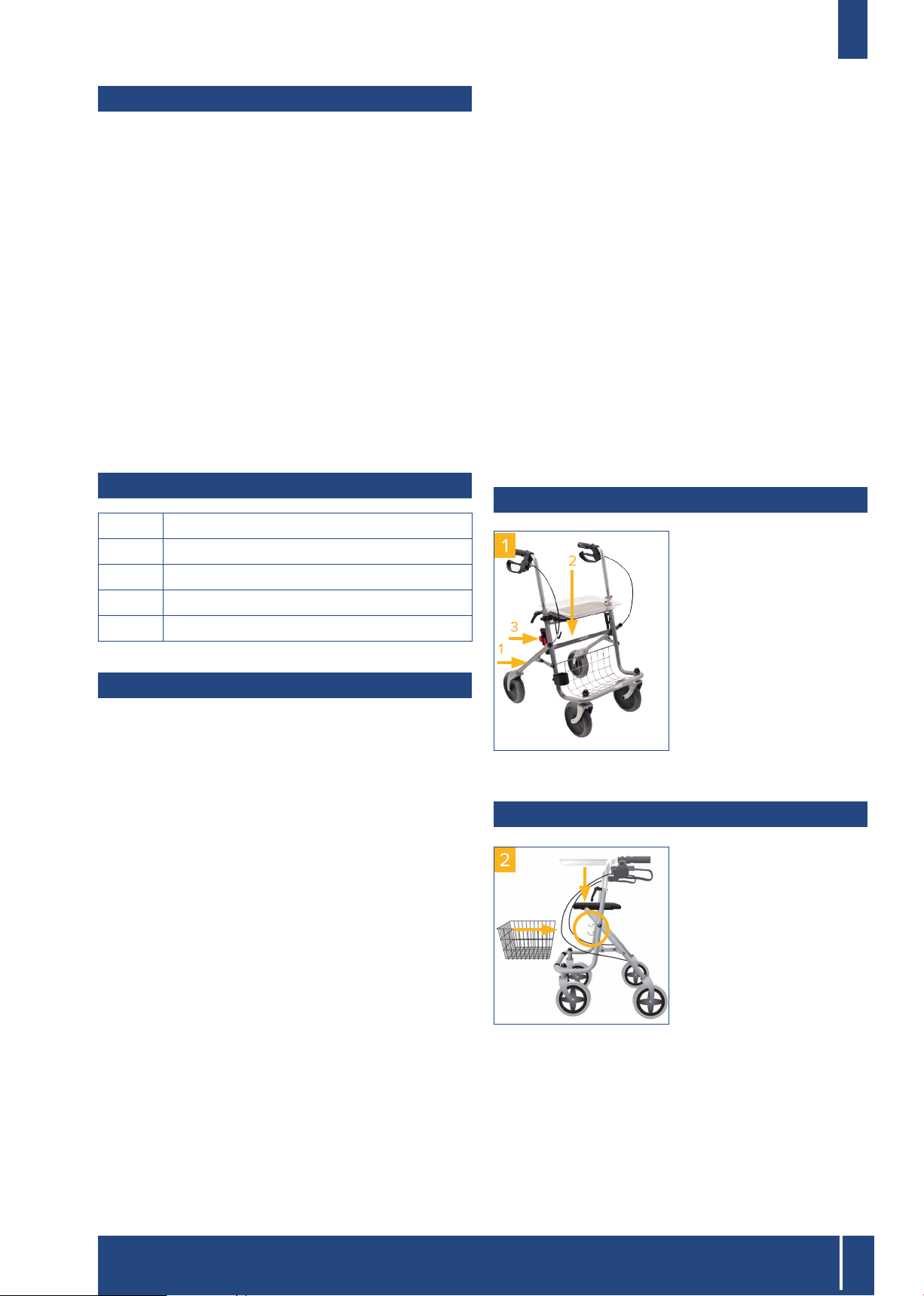

Entfalten
Stellen Sie den Rollator auf
die Räder. Durch Ziehen
eines der Rohre eines Hin-
terrades können Sie das
Fahrgestell auseinander
falten (1).
Drücken Sie die Querstre-
be gerade nach unten (2)
bis diese leicht einrastet.
Drehen Sie die bewegli-
che Faltsicherung (3) bis
zum Anschlag (3), so dass diese senkrecht zur Querstre-
be steht (Bild 1).
Montage Zubehör
Den Korb an den kleinen
Haken vorne, unterhalb
des Sitzes einhängen und
das Tablett von oben mit
den kleinen Füßchen in
die kleinen Löcher in der
Sitzplatte stellen (Bild 2).

6
Gebrauchsanweisung CRISTALLODrive Medical GmbH & Co. KG | Stand: 15.09.2020 | Irrtum und Änderungen vorbehalten
DE

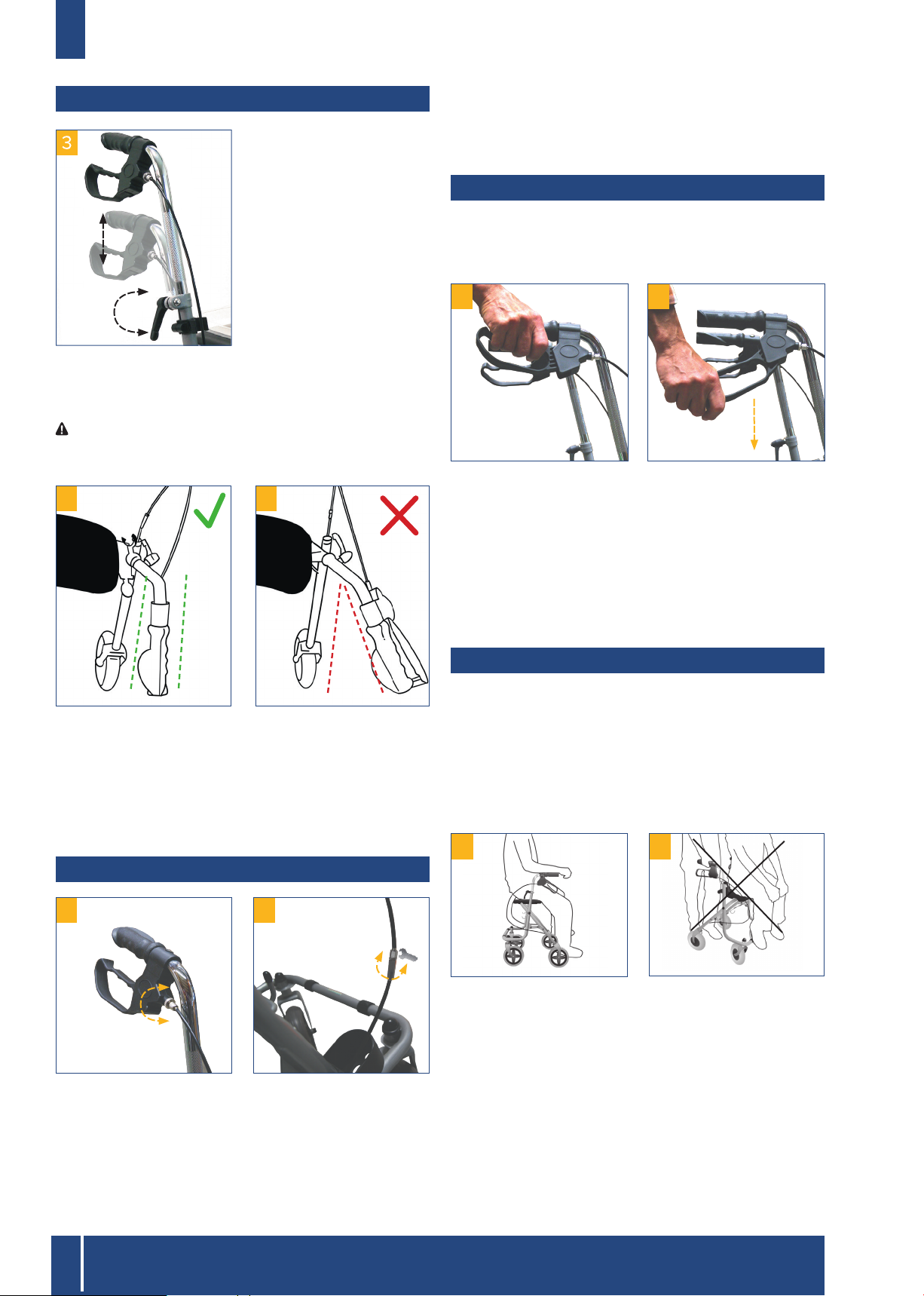

Höheneinstellung Schiebegriffe
Schiebegrie mindestens
bis zur „MAX“ -Markie-
rung in das Rahmenrohr
einstecken (Bild 3). Durch
Drehen des Feststellhe-
bels im Uhrzeigersinn in
der gewünschten Höhe
feststellen. Beide Grie in
gleicher Höhe einstellen.
Schiebegrie müssen parallel zur Laufrichtung einge-
stellt sein!
Maximal zulässiger Winkel zwischen Längsmittel-
linie des Gris und der Bewegungsrichtung
beträgt 0°
5
4
Der Feststellhebel selbst kann durch gleichzeitiges
Ziehen und Drehen in seiner Position verstellt werden.
Um die Höheneinstellung der Schiebegrie zu verändern
den Feststellhebel entgegen dem Uhrzeigersinn drehen
um die Fixierung zu lösen. Dann wie oben beschrieben
den Gri in gewünschter Höhe feststellen.
Einstellung Bremse
Bei schlechter oder zu harter Bremswirkung kann die
Bremse entweder am Bremsgehäuse oben (Bild 6) oder
an der Einstellschraube am Bowdenzug unten (Bild 7) auf
die gewünschte Bremswirkung eingestellt werden.
Die Bremse ist richtig eingestellt, wenn die Bremshebel
sowie die Bremsdrähte spielfrei sind und die Räder beim
Lösen der Bremse ohne Schleifgeräusche gedreht wer-
den können.
6 7
Bremsen | Parken
Zum Bremsen während des Gehens mit dem
Rollator beide Bremsgrie mit den Händen nach oben
ziehen (Bild 8). Immer langsam und gleichmäßig mit
beiden Händen bremsen.
89
Zum Feststellen / Parken des Rollators beide Bremsgrif-
fe nach unten drücken, bis sie hörbar einrasten (Bild 9)!
Zum Entriegeln der Bremse beide Bremsgrie wieder
nach oben ziehen bis sie entriegelt sind (Bremsgrie sind
in mittlerer Position).
Die Bremswirkung kann durch die Abnutzung der
Reifen beeinträchtigt werden. Deshalb Bremswirkung
regelmäßig überprüfen.
Sitzen
Den Rollator auf ebenen und festen Untergrund
stellen. Dann die Bremsen feststellen. Rolla-
tor muss stabil stehen und darf nicht rutschen.
Nur aufrecht sitzen, nicht nach hinten lehnen
(Bild 10)!
Sitzposition nur wie abgebildet, gegen Laufrichtung
zulässig (Bild 11)!
10 11

Gebrauchsanweisung CRISTALLO
7
Drive Medical GmbH & Co. KG | Stand: 15.09.2020 | Irrtum und Änderungen vorbehalten
DE
Falten | Transportieren | Verstauen
Um den Rollator zusammen zu falten Faltsicherung ö-
nen (Bild 12), Sitz und Rollator nach oben ziehen! Rolla-
tor entgegen der Laufrichtung nach hinten unten kippen
dann faltet sich der Rahmen (Bild 13+14). Rollator kann
nun durch hinter sich her ziehen transportiert oder ver-
staut werden.
Zubehör gegebenenfalls entfernen!
12 13
Reinigung | Wartung
• Von Hand mit einem feuchten Tuch regelmäßig
reinigen!
• Keine aggressiven Reinigungsmittel verwenden!
• Keine Scheuermittel verwenden!
• Keine hochdosierten Chlor- und Essigreiniger
verwenden!
• Zur Desinfektion kann ein Sprühdesinfektionsmittel
verwendet werden, z.B. Descosept AF oder Bacillol AF
• Schrauben regelmäßig kontrollieren und gegebenen-
falls nachziehen!
• Das Produkt darf nicht dauerhaft Temperaturen
über 60° C ausgesetzt werden (z.B. Verwendung in
Sauna etc.)!
• Bei Defekten suchen Sie Ihren Fachhändler auf bei
dem Sie dieses Produkt erworben haben!
• Zustand der Reifen regelmäßig prüfen. Diese sind
„Pannensicher“, d.h. es muss kein Luftdruck
geprüft oder Luft nachgefüllt werden. Überprüfen
Sie aber immer die Reifen auf Risse oder sonstige
Beschädigungen.
Technische Daten
Produkt CRISTALLO
Artikelnummer 722100000
HMV-Nr. 10.50.04.1114
Gesamtlänge 67 cm
Gesamtbreite 61 cm
Gesamthöhe 100 cm
Grihöhe 79 - 100 cm
Breite zwischen Handgrien 43 cm
Sitzbreite 38 cm
Sitztiefe 16 cm
Sitzhöhe 61 cm
Breite zwischen den
Hinterrädern 41 cm
Faltmaß 26 x 61 x 86 cm
Gewicht mit Zubehör 10,3 kg
Max. Belastung 130 kg
Material Rahmen Stahlrohr, beschichtet
14

8
Instructions for use CRISTALLO
Drive Medical GmbH & Co. KG | As per: 15.09.2020 | Errors and alterations excepted
EN
Table of contents
Preface ..................................................................................... 9
Declaration of conformity.................................................... 9
Service life .............................................................................. 9
Disposal.................................................................................... 9
Identification plate................................................................. 9
Reuse......................................................................................... 9
Warranty .................................................................................. 9
Parts of the product .............................................................. 10
Indication.................................................................................. 11
Scope of delivery................................................................... 11
Safety instructions................................................................. 11
Unfolding.................................................................................. 11
Assembly of accessories ..................................................... 11
Height adjustment of push handles ................................ 12
Adjusting the brakes............................................................. 12
Braking | Parking .................................................................... 12
Sitting ........................................................................................ 12
Folding | Transporting | Stowing........................................ 13
Cleaning | Maintenance........................................................ 13
Technical data......................................................................... 13

Instructions for use CRISTALLO
9
Drive Medical GmbH & Co. KG | As per: 15.09.2020 | Errors and alterations excepted
EN
Identification plate
1
2
3
4
5
9
7 86
1 Article number | 2 Article name | 3 Manufacturer | 4 Se-
rial number | 5 UDI code | 6 Max. load | 7 Follow the in-
structions for use | 8 Medical device | 9 Production date
(year-month)
Reuse
This product can be reused.
Please note that all technical documents needed for safe
handling must also be given to the new user.
The product must be checked by the specialist dealer,
cleaned, and restored to optimum condition.
Always follow the manufacturer's instructions during
preparation; these are made available on request.
Accessories are available from your specialist dealer or
at www.drivedevilbiss.de
Warranty
The warranty period for the product supplied by us is 24
months from the date of purchase. Defective parts will be
replaced free of charge if it can be shown that there is a
defect in materials or manufacturing.
Parts subject to wear are generally not covered during
the normal guarantee period unless the parts need re-
pair or replacement which became necessary as a clear,
direct consequence of a manufacturing or material error.
We reserve the right of error and modifications on the
basis of technical improvements and changes in design.
EXCLUSION OF WARRANTY
Parts subject to wear include (among others):
wheels, brakes and handles
Preface
Thank you for choosing a product from Drive DeVilbiss.
You will not be disappointed by the design, functionality
and quality of this product.
Please read these operating instructions carefully prior
to initial use. They contain important safety information
and valuable tips for the proper use and care. If you have
questions or need additional information, contact your
Drive DeVilbiss specialist dealer who supplied your prod-
uct.
These operating instructions contain all of the important
information for adjustment and operation. The most cur-
rent operating instructions are available as a PDF online
or can be requested from customer service.
Enlarged formats for visually impaired persons can be
displayed. Blind patients must be instructed by their at-
tendant. Repairs as well as some adjustments require
special technical training and must therefore be made by
the medical supplies dealer.
Declaration of conformity
Forthe productdescribed,DRIVEMEDICALGMBH &Co.KG
declares compliance according to the medical device
regulation (EU) 2017/745.
Service life
Our company assumes a service life of five years for this
product as long as the product is used as intended and
all maintenance and service requirements are observed.
This service life may be significantly exceeded if the
product is carefully handled, repaired, maintained and
used and there are no technical limits based on the fur-
ther development of science and technology.
The service life may also be significantly shortened
through extreme and improper use, however. Determina-
tion of the service life by our company does not repre-
sent any additional guarantee.
Disposal
If you no longer need the product, please contact your
specialist dealer or bring the product to your local dis-
posal center.

10
Instructions for use CRISTALLO
Drive Medical GmbH & Co. KG | As per: 15.09.2020 | Errors and alterations excepted
EN
Parts of the product
Cristallo
1. Handle
2. Brake
3. Push handle
4. Tray
5. Seat
6. Basket
7. Front wheel
8. Frame
9. Rear wheel
10. Cane holder
11. Folding guard
12. Locking lever for push handles
13. Bowden cable
1
2
3
4
6
7
8
9
11
12
10
5
13

Instructions for use CRISTALLO
11
Drive Medical GmbH & Co. KG | As per: 15.09.2020 | Errors and alterations excepted
EN
Indication
INDICATION:
Walking aid for outdoor and indoor use to compensate
for or improve limited walking ability. Insured parties are
to be provided with walking aids with the intention of
compensating for or at least improving the user’s limited
walking ability (expansion of radius of activity or mobility).
Persons with limitations of hand/arm functions require
particular adjustments/designs of handles or handrests/
armrests. Movable walking aids may not be suitable for
persons with balance disorders; in individual cases, this
should be tested out. Where appropriate, an attendant
must be present. The rollator is to be used only for nor-
mal, everyday activities.
CONTRAINDICATION:
The rollator is not suitable for use in the case of: per-
ception disorders, severe loss of balance, inability to sit
down.
Scope of delivery
1 x Rollator
1 x Basket
1 x Tray
1 x Cane holder
1 x Instructions for use
Safety instructions
• Use the rollator only as a walking aid!
• Use the rollator only on an even and solid surface.
• Rollator may not be used as a seat in vehicles, such as
a bus or train!
• It is prohibited to stand on the rollator or to transport a
person or animal on the rollator.
• Take note of the permitted maximum weight of the
user. This information can be found in the technical
data in these instructions for use as well as on the
identification plate.
• Use the tray only for small, lightweight objects which
are not sharp or hot. Max. load: 5.0 kg
• Use the basket only to transport objects and do not
overload it! Max. load: 5.0 kg
• Use on escalators and the like is expressly prohibited!
• The push handles must always be adjusted parallel to
the direction of movement – risk of tipping!
• Do not hang any bags on the handle – risk of tipping!
• On steep surfaces, use the service brake (pull the
brake lever upwards).
• Leaning excessively on the handles can cause the rol-
lator to tip backwards.
• When folding/unfolding the rollator, clothing and body
parts can be pinched.
• Protect the rollator from direct sunlight. Product parts
can become hot and cause skin injuries if touched.
• Prior to each use, ensure that your rollator is intact and
all adjustable parts are properly secured. Check that
the brakes are working properly!
• Before using the rollator, ensure that the folding guard
is properly locked.
• Check the screws on the rollator regularly and tighten,
if necessary.
• The braking eect can be impaired by wear and tear
on the tires. For this reason, check the braking eect
and tires regularly.
• The rollator should NOT be carried by the seat, remo-
vable parts or the brake cables.
Unfolding
Place the rollator on its
wheels. You can unfold the
chassis frame by pulling
one of the rear wheel tu-
bes (1).
Push the cross brace
straight down (2) until it
easily clicks into place.
Rotate the movable folding
guard (3) as far as it will go
(3) so that it is vertical to
the cross brace (photo 1).
Assembly of accessories
Hang the basket on the
small hooks in the front
underneath the seat and
place the tray down with
the small feet in the small
holes in the seat section
(photo 2).

12
Instructions for use CRISTALLO
Drive Medical GmbH & Co. KG | As per: 15.09.2020 | Errors and alterations excepted
EN
Height adjustment of push handles
Insert push handles at
least to the “MAX” mark
in the frame tube (photo
3). Secure them at the de-
sired height by turning the
locking lever clockwise.
Adjust both handles to the
same height.
The push handles must be adjusted parallel to the direc-
tion of movement!
Maximum permissible angle between the longitudi-
nal center line of the handle and the direction of move-
ment is 0°.
5
4
The position of the locking lever itself can be adjusted
by simultaneously pulling and rotating it. To change the
height setting of the push handles, rotate the locking
lever counterclockwise in order to release the fixation.
Then lock the handle at the desired height, as described
above.
Adjusting the brakes
6 7
If braking is poor or too hard, the brake can be adjusted
either at the brake housing above (photo 6) or using the
adjusting screw on the Bowden cable below (photo 7) to
achieve the desired braking eect.
The brake is correctly adjusted when the brake lever as
well as the brake wires are free of play and the wheels
can be rotated without grinding noises when the brake
is released.
Braking | Parking
To brake when walking with the rollator, pull both brake
handles upwards with your hands (photo 8). Always brake
slowly while applying equal pressure with both hands.
89
To apply the brakes/park the rollator, press both brake
handles downwards until they audibly click into place
(photo 9)! To release the brake, pull both brake handles
upwards once again until they are released (brake han-
dles are in the middle position).
The braking eect can be impaired by wear and tear on
the tires. For this reason, regularly check the braking
eect.
Sitting
Place the rollator on an even and solid surface. Then ap-
ply the brakes. The rollator must be stable and may not
slip. Only sit upright; do not lean backwards (photo 10)!
Seated position permitted only as shown and against the
direction of movement (photo 11)!
10 11
NOT PERMITTED!

Instructions for use CRISTALLO
13
Drive Medical GmbH & Co. KG | As per: 15.09.2020 | Errors and alterations excepted
EN
Folding | Transporting | Stowing
To fold up the rollator, open the folding guard (photo 12),
pull the seat and rollator upwards! Tip the rollator back-
wards and downwards against its direction of movement
and the frame will then fold (photo 13+14). The rollator
can now be transported by being pulled along or stowed.
Remove accessories, if necessary!
12 13
Cleaning | Maintenance
• Clean regularly with a moist cloth!
• Do not use any aggressive cleaning agents!
• Do not use abrasive cleaners!
• Do not use any high-dose chlorine and vinegar-based
cleaners!
• To disinfect, a spray disinfectant can be used such as
Descosept AF or Bacillol AF.
• Check the screws regularly and tighten, if necessary.
• The product should not be exposed to temperatures
above 60° C for long periods of time (for example, use
in a sauna, etc.)!
• In the event of defects, contact your specialist dealer
from whom you purchased this product!
• Check the condition of the tires regularly. They are
„fail-safe“, meaning that you do not have to check air
pressure or fill them with air. Always check the tires for
tears or other damage, however.
Technical data
Product CRISTALLO
Article number 722100000
HMV (medical aids register) no 10.50.04.1114
Overall length 67 cm
Overall width 61 cm
Overall height 100 cm
Handle height 79 - 100 cm
Width between handles 43 cm
Seat width 38 cm
Seat depth 16 cm
Seat height 61 cm
Width between
the rear wheels 41 cm
Dimensions when folded 26 x 61 x 86 cm
Weight with accessories 10,3 kg
Max. load 130 kg
Frame material Steel pipe, coated
14

14
Mode d’emploi CRISTALLODrive Medical GmbH & Co. KG | Dernière mise à jour: 15.09.2020 | Sous réserve d’erreurs et de modifications
FR
Sommaire
Avant-propos........................................................................... 15
Déclaration de conformité................................................... 15
Durée de vie............................................................................ 15
Élimination................................................................................ 15
Plaque signalétique............................................................... 15
Recyclage................................................................................. 15
Garantie ................................................................................... 15
Pièces du produit................................................................... 16
Indication.................................................................................. 17
Contenu de la livraison......................................................... 17
Consignes de sécurité.......................................................... 17
Dépliage ................................................................................... 17
Montage des accessoires.................................................... 17
Réglage de la hauteur des poignées .............................. 18
Réglage des freins................................................................. 18
FreinageI parking.................................................................. 18
Position assise ........................................................................ 18
PliageItransportIrangement............................................ 19
NettoyageI maintenance .................................................... 19
Caractéristiques techniques............................................... 19

Mode d’emploi CRISTALLO
15
Drive Medical GmbH & Co. KG | Dernière mise à jour: 15.09.2020 | Sous réserve d’erreurs et de modifications
FR
Plaque signalétique
1
2
3
4
5
9
7 86
1 Référence | 2 Désignation | 3 Fabricant | 4 N° de série | 5
Code UDI | 6 Charge maximale | 7 Se conformer au mode
d’emploi | 8 Dispositif médical | 9 Date de fabrication
(année-mois)
Recyclage
Ce produit est recyclable.
Veiller à ce que tous les documents techniques néces-
saires à une utilisation sûre du produit soient également
remis au nouvel utilisateur.
Le produit doit être contrôlé, nettoyé et remis en parfait
état par un distributeur en vue de sa réutilisation.
Pour son retraitement, il convient de suivre les instruc-
tions du fabricant (disponibles sur demande).
Vous trouverez les accessoires disponibles chez votre
distributeur ou sur le site www.drivedevilbiss.de
Garantie
Le produit livré par nous est garanti 24 mois à compter
de la date de l’achat. Les pièces défectueuses seront
remplacées gratuitement s’il a été démontré qu’elles pré-
sentent un défaut de matériau ou de fabrication.
Les pièces d’usure ne sont normalement pas couvertes
par la garantie habituelle, excepté si elles nécessitent
des réparations ou un remplacement qui sont clairement
la conséquence directe d’un défaut de matériau ou de
fabrication.
Sous réserve d'erreurs et de modifications dues à des
améliorations techniques ou à des modifications de de-
sign.
EXCLUSION DE LA GARANTIE
Pièces d’usure (entre autres) :
roues, roulettes, freins et poignées
Avant-propos
Nous vous remercions d'avoir choisi un produit de Drive
DeVilbiss.
Le design, la fonctionnalité et la qualité de ce produit
sauront vous apporter pleine satisfaction.
Avant d’utiliser le produit pour la première fois, veuil-
lez lire attentivement le présent mode d’emploi. Vous y
trouverez des consignes de sécurité importantes et de
précieux conseils pour son utilisation et son entretien
corrects. Pour toute question ou information complémen-
taire, adressez-vous au distributeur Drive deVilbiss qui
vous a livré ce produit.
Le présent mode d’emploi contient toutes les instructions
nécessaires au réglage et à l'utilisation du produit. La ver-
sion la plus récente du mode d’emploi peut être consul-
tée en ligne au format PDF et téléchargée ou demandée
auprès du service client.
Elle existe en caractères grand format pour malvoyants.
Les non-voyants doivent être initiés à l'utilisation du pro-
duit accompagnés d'un auxiliaire. Les réparations ainsi
que certains réglages requièrent des compétences tech-
niques spéciales et doivent donc obligatoirement être
eectués par un distributeur de matériel médical qualifié.
Déclaration de conformité
DRIVE MEDICAL GMBH & Co. KG déclare que le produit
est conforme au règlement (UE) 2017/745 relatif aux dis-
positifs médicaux.
Durée de vie
Pour ce produit, notre entreprise table sur une durée de
vie de cinq ans, dans la mesure où il est utilisé confor-
mément à l'usage pour lequel il est prévu et où toutes
les indications relatives à la maintenance et au service
après-vente sont respectées.
Cette durée de vie peut même être sensiblement prolon-
gée lorsque le produit est traité, entretenu et utilisé avec
soin et qu'aucune limite technique ne résulte des évolu-
tions scientifiques et techniques.
La durée de vie peut par contre être fortement raccourcie
si le produit est soumis à des sollicitations extrêmes et
s’il n’est pas correctement utilisé. La détermination de la
durée de vie par notre entreprise ne constitue en aucun
cas une garantie supplémentaire.
Élimination
Si vous n’avez plus besoin du produit, contactez s’il vous
plaît votre distributeur ou apportez le produit à la déchet-
terie près de chez vous.

16
Mode d’emploi CRISTALLODrive Medical GmbH & Co. KG | Dernière mise à jour: 15.09.2020 | Sous réserve d’erreurs et de modifications
FR
Pièces du produit
Cristallo
1. Poignée
2. Levier de frein
3. Tube réglable de la poignée
4. Tablette
5. Siège
6. Panier
7. Roue avant
8. Cadre
9. Roue arrière
10. Porte-canne
11. Sécurité anti-pliage
12. Levier de blocage des poignées
13. Câble Bowden
1
2
3
4
6
7
8
9
11
12
10
5
13

Mode d’emploi CRISTALLO
17
Drive Medical GmbH & Co. KG | Dernière mise à jour: 15.09.2020 | Sous réserve d’erreurs et de modifications
FR
Indication
INDICATION:
Aide à la marche pour l’intérieur et l’extérieur destinée à
compenser les dicultés à se déplacer ou améliorer la
mobilité. Des aides à la marche doivent être fournies aux
personnes à mobilité réduite afin de compenser les di-
cultés à se déplacer ou d’améliorer leur mobilité (élargis-
sement du rayon de déplacement et/ou de la mobilité).
Pour les personnes n’ayant pas le plein usage des mains/
des bras, des ajustements/poignées spéciaux ou des re-
pose-mains/appui-bras sont nécessaires.
Pour les personnes présentant des troubles de l’équilibre,
les aides à la marche à roulettes peuvent le cas échéant
ne pas convenir. Il convient de faire un essai pour s’en
assurer. Éventuellement, une personne accompagnante
doit être présente. Le rollator doit être utilisé uniquement
pour les activités quotidiennes normales.
CONTREINDICATIONS:
L’utilisation du rollator n’est pas indiquée dans les cas
suivants: troubles de la perception, troubles de l’équi-
libre importants, incapacité de s’asseoir.
Contenu de la livraison
1 x Rollator
1 x Panier
1 x Tablette
1 x Porte-canne
1 x Mode d’emploi
Consignes de sécurité
• Utiliser le rollator uniquement comme aide à la marche.
• Le rollator ne doit être utilisé que sur un sol plat et
stable.
• Le rollator ne doit pas être utilisé comme siège dans
un véhicule, par exemple dans un autobus ou dans le
train.
• Il est interdit de se mettre debout sur le rollator ou
encore de transporter une personne ou des animaux
sur le rollator.
• Respecter le poids maximal autorisé pour l’utilisateur.
Il est indiqué dans ce mode d’emploi à la rubrique
des caractéristiques techniques et sur la plaque
signalétique.
• Ne poser sur la tablette que de petits objets légers qui
ne doivent être ni pointus ni très chauds- Charge maxi-
male : 5,0 kg.
• Le panier est destiné uniquement à transporter des
objets. Il ne doit pas être trop chargé. Charge maxi-
male: 5,0 kg.
• Il est expressément interdit d’emprunter des escaliers
mécaniques et autres avec le produit.
• Les poignées doivent toujours être parallèles au sens
de la marche – le produit risque sinon de basculer.
• Ne pas accrocher de sacs aux poignées – le produit
risque de basculer.
• Sur les terrains en pente, utiliser le frein de service
(tirer le levier de frein vers le haut).
• Si vous vous appuyez trop fortement sur les poignées,
le rollator peut basculer vers l’arrière.
• Lorsque l’on plie / déplie le rollator, des vêtements ou
des parties du corps risquent de se coincer.
• Ne pas exposer le rollator au soleil. Des pièces peu-
vent chauer et vous risquez de vous brûler si vous les
touchez.
• Avant chaque utilisation, assurez-vous que votre rol-
lator est en parfait état et que toutes les pièces mobi-
les sont correctement fixées. Vérifier les freins pour
s’assurer qu’ils fonctionnent.
• Avant d’utiliser le rollator s’assurer que le mécanisme
de pliage est bien bloqué.
• Vérifier régulièrement les vis du rollator et les resser-
rer le cas échéant !
• L’usure des pneus peut empêcher les freins de foncti-
onner correctement. Le bon fonctionnement des freins
et les pneus doivent donc être contrôlés régulièrement.
• NE PAS porter le rollator en le tenant par le siège, des
pièces amovibles ou les câbles de frein.
Dépliage
Poser le rollator sur ses
roues. Pour déplier le
châssis, tirer sur l’un des
tubes d’une roue arrière
(1).
Appuyer sur la traverse
vers le bas (2) jusqu’à ce
qu’elle s’emboîte facile-
ment.
Faire pivoter la sécurité
anti-pliage (3) jusqu’en bu-
tée (3) de manière qu’elle soit perpendiculaire à la traver-
se (fig. 1).
Montage des accessoires
Suspendre le panier au pe-
tit crochet à l’avant sous le
siège et insérer les petits
pieds de la tablette par le
haut dans les petits trous
du siège (fig. 2).

18
Mode d’emploi CRISTALLODrive Medical GmbH & Co. KG | Dernière mise à jour: 15.09.2020 | Sous réserve d’erreurs et de modifications
FR
Réglage de la hauteur des poignées
Insérer les poignées au
moins jusqu’au repère
« MAX » dans le tube
(fig. 3). Tourner le levier
de blocage dans le sens
des aiguilles d’une montre
pour régler la hauteur
des poignées. Régler les
deux poignées à la même
hauteur.
Les poignées doivent être parallèles au sens de la
marche.
La ligne longitudinale centrale de la poignée doit
être parfaitement en ligne droite par rapport au sens
de déplacement.
5
4
Il est possible de modifier la position du levier de blocage
lui-même en tirant et en tournant simultanément.
Pour régler la hauteur des poignées, tourner le levier de
blocage dans le sens inverse de celui des aiguilles d’une
montre pour débloquer les poignées. Faire coulisser les
tubes jusqu’à la hauteur souhaitée.
Réglage des freins
6 7
Si les freins fonctionnent mal ou si le freinage est trop
puissant, il est possible de les régler soit à la main au
moyen de la vis de réglage au niveau du levier (fig. 6),
soit au moyen de la vis de réglage du câble Bowden
(fig. 7) pour obtenir l’eet souhaité.
Le frein est correctement réglé lorsque le levier de frein
et les câbles de frein n’ont pas de jeu et que les roulettes
peuvent tourner sans bruits de frottement lorsque l’on
desserre le frein.
FreinageI parking
Pour freiner, lever les deux leviers de frein et les presser
contre les poignées (fig. 8). Toujours freiner lentement et
régulièrement avec les deux mains.
89
Pour immobiliser/garer le rollator, abaisser les deux le-
viers de frein jusqu’à ce qu’ils s’enclenchent (on doit en-
tendre un «clic») (fig. 9). Pour desserrer les freins, lever
de nouveau les deux leviers de frein jusqu’à ce qu’ils se
débloquent (les leviers sont en position moyenne).
L’usure des pneus peut empêcher les freins de fonction-
ner correctement. Il est donc nécessaire de contrôler ré-
gulièrement les freins.
Position assise
Placer le rollator sur un sol plat et stable. Serrer en-
suite les freins. Le rollator doit être stable et ne pas
bouger. S’asseoir bien droit et ne pas se pencher vers
l’arrière (fig. 10).
S’asseoir uniquement dans le sens opposé au sens de la
marche comme indiqué sur la figure (fig. 11).
10 11
PAS AUTORISÉ!

Mode d’emploi CRISTALLO
19
Drive Medical GmbH & Co. KG | Dernière mise à jour: 15.09.2020 | Sous réserve d’erreurs et de modifications
FR
PliageItransportIrangement
Pour plier le rollator, ouvrir la sécurité anti-pliage (fig. 12),
tirer le siège et le rollator vers le haut. Basculer le rollator
dans le sens inverse de la marche vers l’arrière, le cadre
se plie (fig. 13+14). On peut ranger le rollator ou le trans-
porter en le tirant derrière soi.
Le cas échéant, ôter les accessoires.
12 13
NettoyageI maintenance
• Nettoyer régulièrement le produit à la main avec un
chion humide.
• Ne pas utiliser de détergents agressifs.
• Ne pas utiliser de produits abrasifs pour le nettoyage.
• Ne pas utiliser de détergent chloré ni de vinaigre
ménager fortement concentrés.
• Pour la désinfection, on peut utiliser un désinfectant
en spray, par exemple Descosept AF ou Bacillol AF.
• Vérifier les vis régulièrement et les resserrer le cas
échéant.
• Le produit ne doit pas être exposé à des températu-
res supérieures à 60° C pendant une durée prolongée
(p. ex., ne pas l’utiliser dans une cabine de sauna, etc.).
• Si le produit est défectueux, contacter le distributeur
qui vous l’a livré.
• Contrôler régulièrement l’état des pneus. Ces derniers
sont anti-crevaison, c’est-à-dire qu’il n’est pas néces-
saire de les gonfler ni de vérifier leur pression. Toute-
fois, il est indispensable de vérifier qu’ils ne sont pas
fissurés et ne présentent pas d’autres dommages.
Caractéristiques techniques
Produit CRISTALLO
Référence 722100000
N° HMV (catalogue des moyens
auxiliaires) 10.50.04.1114
Longueur totale 67 cm
Largeur totale 61 cm
Hauteur totale 100 cm
Hauteur des poignées 79 - 100 cm
Largeur entre les poignées 43 cm
Largeur de l’assise 38 cm
Profondeur de l’assise 16 cm
Hauteur du siège 61 cm
Largeur entre les roues arrière 41 cm
Dimensions du rollator plié 26 x 61 x 86 cm
Poids avec accessoires 10,3 kg
Charge maximale 130 kg
Matériau du cadre Tube en acier revêtu
14

20
Gebruiksaanwijzing CRISTALLO
Drive Medical GmbH & Co. KG | Versie: 15.09.2020 | Drukfouten en wijzigingen voorbehouden
NL
Inhoudsopgave
Voorwoord............................................................................... 21
Verklaring van overeenstemming ..................................... 21
Levensduur ............................................................................. 21
Verwijdering ............................................................................ 21
Typeplaatje .............................................................................. 21
Hergebruik............................................................................... 21
Garantie .................................................................................... 21
Onderdelen van het product .............................................. 22
Indicatie .................................................................................... 23
Geleverd product................................................................... 23
Veiligheidsinstructies............................................................ 23
Openvouwen........................................................................... 23
Montage accessoires............................................................ 23
Hoogteverstelling duwgrepen .......................................... 24
Rem instellen........................................................................... 24
Remmen / parkeren............................................................... 24
Zitten ......................................................................................... 24
Samenvouwen | transporteren | opbergen..................... 25
Reiniging | onderhoud .......................................................... 25
Technische gegevens........................................................... 25
