Vorwort
Wir danken Ihnen, dass Sie sich für ein Produkt aus dem
Hause Drive DeVilbiss entschieden haben.
Das Design, die Funktionalität und die Qualität dieses
Produktes werden Sie nicht enttäuschen.
Bitte lesen Sie diese Bedienungsanleitung vor dem ers-
ten Gebrauch sorgfältig durch. Sie erhalten wichtige
Sicherheitshinweise und wertvolle Tipps zur richtigen
Benutzung und Pflege. Wenn Sie Fragen haben oder zu-
sätzliche Informationen benötigen, wenden Sie sich an
Ihren Drive DeVilbiss-Fachhändler, der Ihnen das Produkt
geliefert hat.
Diese Bedienungsanleitung enthält alle notwendigen
Hinweise für die Anpassung und Bedienung. Die aktu-
ellste Bedienungsanleitung ist als PDF online abruar
oder kann beim Kundenservice angefordert werden.
Hierbei können vergrößerte Formate für sehbehinderte
Personen dargestellt werden. Blinde Patienten müssen
durch ihre Begleitperson eingewiesen werden. Repara-
turen sowie einige Einstellungen erfordern eine spezielle
technische Ausbildung und müssen daher vom Sanitäts-
fachhandel vorgenommen werden.
Konformitätserklärung
Die DRIVE MEDICAL GMBH & Co. KG erklärt für das be-
schriebene Produkt die Konformität gemäß der Verord-
nung über Medizinprodukte (EU) 2017/745.
Lebensdauer
Unser Unternehmen geht bei diesem Produkt von einer
Produktlebensdauer von fünf Jahren aus, soweit das Pro-
dukt innerhalb des bestimmungsgemäßen Gebrauchs
eingesetzt wird und sämtliche Wartungs- und Servicevor-
gaben eingehalten werden.
Diese Lebensdauer kann deutlich überschritten werden,
wenn das Produkt sorgfältig behandelt, gewartet, ge-
pflegt und genutzt wird und sich nach der Weiterentwick-
lung der Wissenschaft und Technik keine technischen
Grenzen ergeben.
Die Lebensdauer kann sich durch extremen Gebrauch
und unsachgemäße Nutzung allerdings auch erheblich
verkürzen. Die Festlegung der Lebensdauer durch unser
Unternehmen stellt keine zusätzliche Garantie dar.
Entsorgung
Sollten Sie das Produkt nicht mehr benötigen, kontaktie-
ren Sie bitte Ihren Fachhändler oder bringen Sie das Pro-
dukt zu Ihrer lokalen Entsorgungsstelle.

4
Gebrauchsanweisung TRI WALKERDrive Medical GmbH & Co. KG | Stand: 07.07.2020 | Irrtum und Änderungen vorbehalten
DE

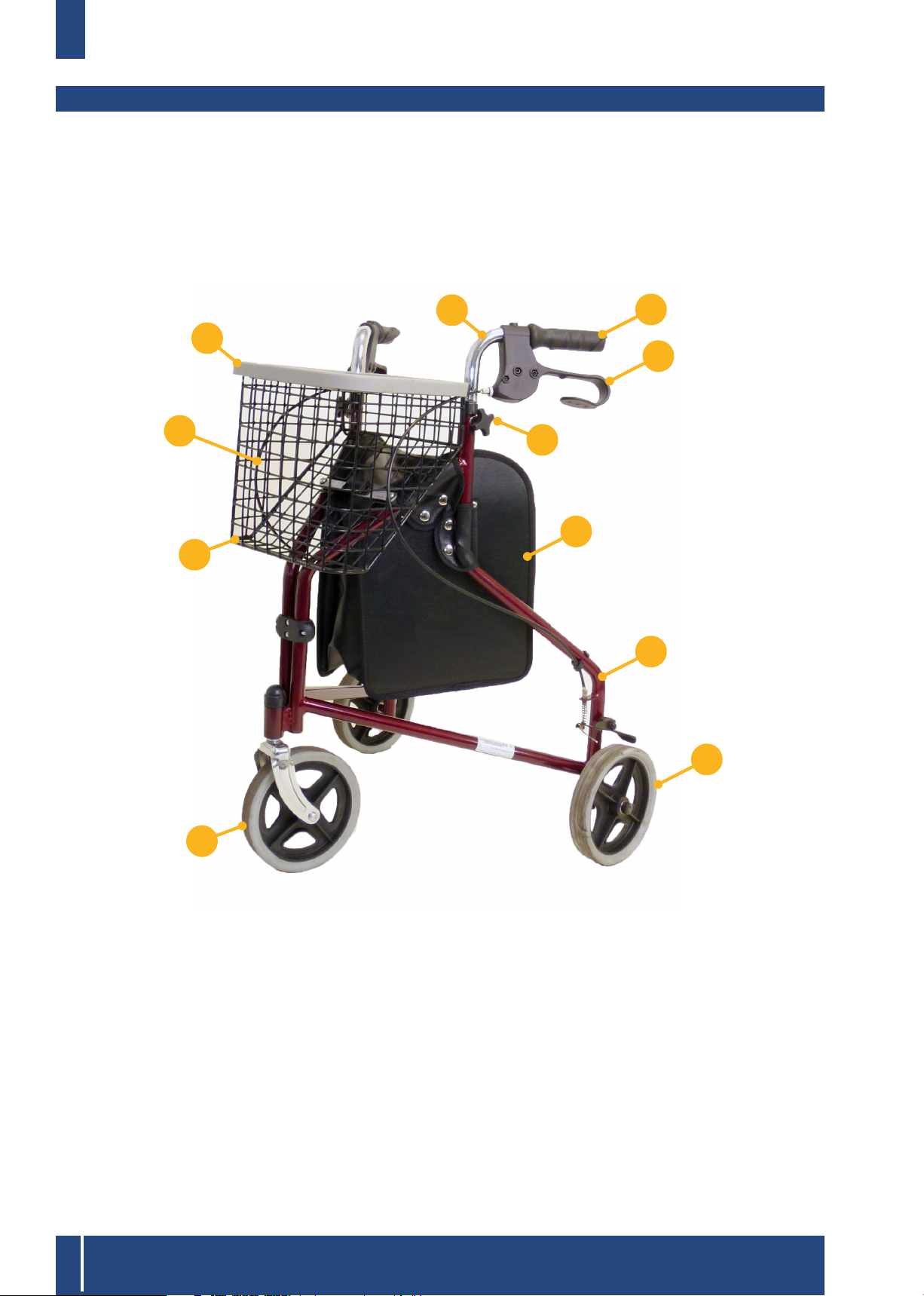

Teile des Produkts
TRI WALKER
1. Schiebegri
2. Handgri
3. Bremse
4. Feststellhebel für Schiebegrie
5. Tasche
6. Rahmen
7. Hinterrad
8. Vorderrad
9. Korb
10. Bowdenzug
11. Tablett
10
3
5
2
7
6
4
8
9
1
11

Gebrauchsanweisung TRI WALKER
5
Drive Medical GmbH & Co. KG | Stand: 07.07.2020 | Irrtum und Änderungen vorbehalten
DE
Indikation
INDIKATION:
Gehhilfe für den Außen- und Innenbereich zum Ausgleich
bzw. zur Verbesserung eingeschränkter Gehleistung.
Die Versorgung Versicherter mit Gehhilfen hat in der Ab-
sicht zu erfolgen, beim Anwender die eingeschränkte
Gehleistung auszugleichen oder zumindest zu verbes-
sern (Erweiterung des Aktionsradius bzw. der Mobilität).
Personen mit Einschränkungen der Hand-/Armfunktio-
nen bedürfen besonderer Zurichtung/Ausführungen an
Grien oder an Hand-/Armauflagen.
Für Personen mit Balancestörungen sind fahrbare Gehhil-
fen u.U. nicht geeignet, dies ist im Einzelfall durch einen
Versuch zu prüfen. Ggf. muss eine Begleitperson anwe-
send sein. Der Rollator ist nur bei normalen, alltäglichen
Aktivitäten zu verwenden.
KONTRAINDIKATION:
Die Verwendung des Rollators ist nicht gezeigt bei: Wahr-
nehmungsstörungen, starken Gleichgewichtsstörungen,
Sitzunfähigkeit.
Lieferumfang
1 x Rollator
1 x Korb
1 x Tablett
1 x Tasche
1 x Gebrauchsanweisung
Sicherheitshinweise
• Rollator nur als Gehhilfe verwenden!
• Rollator nur auf ebenem und festem Untergrund ver-
wenden.
• Rollator darf nicht als Sitz in Fahrzeugen wie z.B. Bus
und Bahn verwendet werden!
• Es ist untersagt, sich auf den Rollator zu stellen oder
eine Person oder Tiere auf dem Rollator zu befördern.
• Beachten Sie das zugelassene Maximalgewicht des
Benutzers. Diese Angabe finden Sie in den techni-
schen Daten in dieser Bedienungsanleitung sowie auf
dem Typenschild.
• Das Tablett nur für kleine, leichte weder spitze noch
heiße Gegenstände verwenden. Max. Belastung: 5,0 kg.
• Den Korb nur für den Transport von Gegenständen ver-
wenden und nicht überladen! Max. Belastung: 5,0 kg.
• Der Gebrauch auf Rolltreppen o.ä. ist ausdrücklich
untersagt!
• Hängen Sie keine Taschen an die Grie – Kippgefahr!
• Benutzen Sie auf abschüssigen Wegen die Betriebs-
bremse (ziehen Sie die Bremshebel nach oben).
• Bei zu starkem Aufstützen auf die Handgrie kann der
Rollator nach hinten kippen.
• Beim Zusammen-/Auseinanderklappen des Rolla-
tors können Kleidungs- und Körperteile eingeklemmt
werden.
• Schützen Sie den Rollator vor Sonneneinstrahlung.
Produktteile können sich aueizen und bei Berührung
Hautverletzungen verursachen.
• Vergewissern Sie sich vor jeder Anwendung, dass ihr
Rollator unversehrt ist und alle verstellbaren Teile ord-
nungsgemäß befestigt sind. Bitte überprüfen Sie die
Funktionstüchtigkeit der Bremsen!
• Stellen sie vor dem Benutzen des Rollators sicher, dass
die Faltsicherung einwandfrei verriegelt ist.
• Schrauben am Rollator regelmäßig kontrollieren und
gegebenenfalls nachziehen!
• Die Bremswirkung kann durch die Abnutzung der Rei-
fen beeinträchtig werden. Deshalb Bremswirkung und
Reifen regelmäßig prüfen.
• Der Rollator soll NICHT am Sitz, an abnehmbaren Tei-
len oder den Bremsseilen getragen werden.
Entfalten

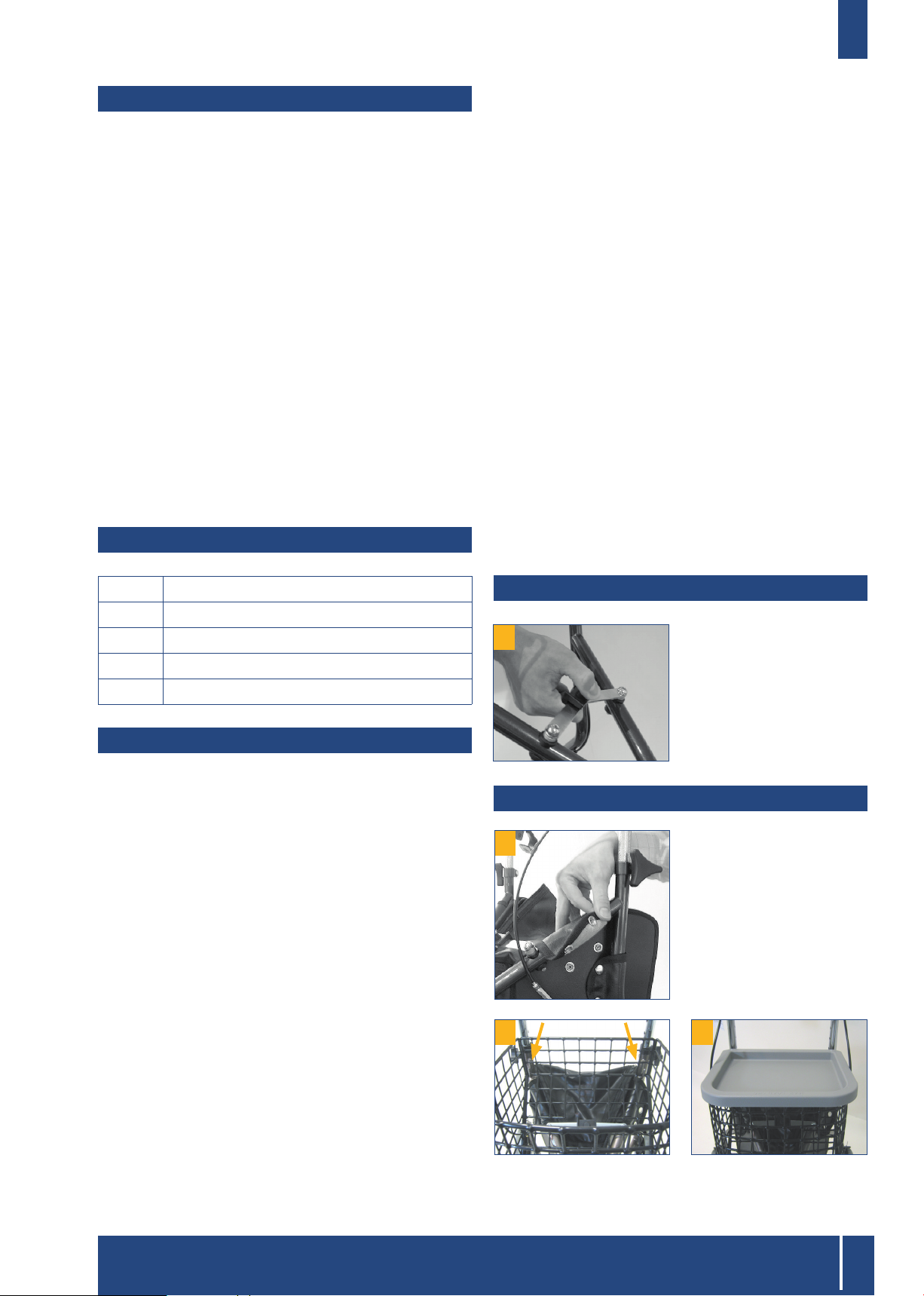

Um den Rollator vollstän-
dig zum Gebrauch zu ent-
falten drücken Sie den Falt-
mechanismus wie abgebil-
det nach unten (Bild 1).
Montage Zubehör
Die Tasche mittels Druck-
knöpfen wie abgebildet
am Rahmen befestigen.
Den Korb in den Haken
vorne einhängen und das
Tablett von oben aufset-
zen (Bild 2-4).
1
2
3 4

6
Gebrauchsanweisung TRI WALKERDrive Medical GmbH & Co. KG | Stand: 07.07.2020 | Irrtum und Änderungen vorbehalten
DE

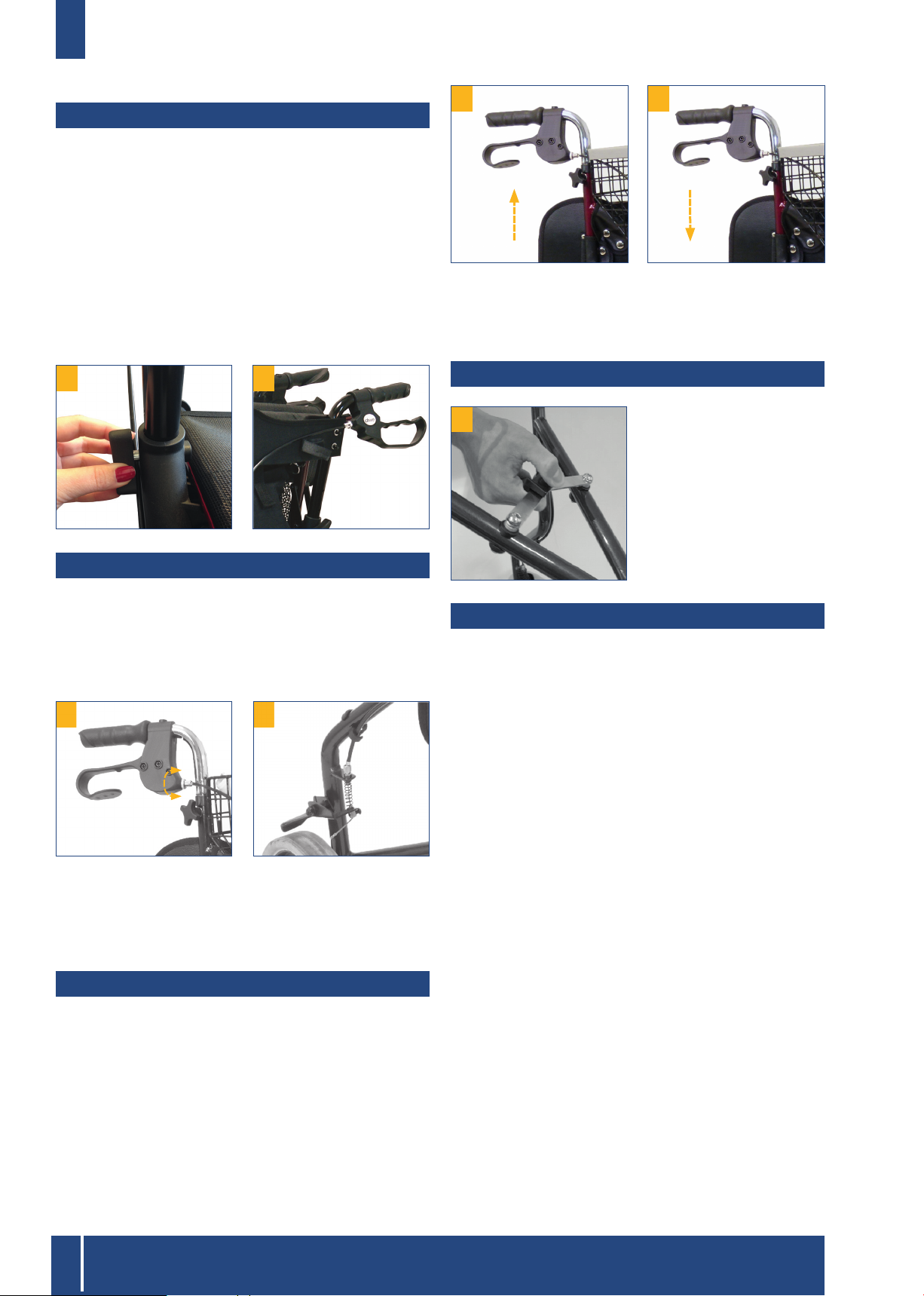

Höheneinstellung Schiebegrie
Schiebegrie mindestens bis zur ersten Querbohrung
in das Rahmen-Rohr einstecken. Die Fixierschraube von
innen durchstecken und mit Scheibe und Sterngri fest-
schrauben (Bild 5).
Um die Höheneinstellung der Schiebegrie zu verändern
die Fixierschraube durch Drehen des Sterngris entge-
gen dem Uhrzeigersinn lösen. Dann wie oben beschrie-
ben den Gri in gewünschter Höhe feststellen (Bild 6).
5 6
Einstellung Bremse
Bei schlechter oder zu harter Bremswirkung kann die
Bremse entweder am Bremsgehäuse oben (Bild 7) oder
an der Einstellschraube am Bowdenzug unten (Bild 8) auf
die gewünschte Bremswirkung eingestellt werden.
7 8
Die Bremse ist richtig eingestellt, wenn die Bremshebel
sowie die Bremsdrähte spielfrei sind und die Räder beim
Lösen der Bremse ohne Schleifgeräusche gedreht wer-
den können.
Bremsen | Parken
Zum Bremsen während des Gehens mit dem Rollator
beide Bremsgrie mit den Händen nach oben ziehen
(Bild 9). Immer langsam und gleichmäßig mit beiden Hän-
den bremsen.
Zum Feststellen / Parken des Rollators beide Bremsgrif-
fe nach unten drücken bis sie hörbar einrasten (Bild 10)!
Zum Entriegeln der Bremse beide Bremsgrie wieder
nach oben ziehen bis sie entriegelt sind (Bremsgrie sind
in mittlerer Position).
Die Bremswirkung kann durch die Abnutzung der Reifen
beeinträchtigt werden. Deshalb Bremswirkung regelmä-
ßig überprüfen.
910
Falten | Transportieren | Verstauen
Um den Rollator zusam-
men zu falten den Faltme-
chanismus nach oben zie-
hen (siehe Entfalten) und
zusammenfalten. Um dem
Rollator einen sicheren
Stand beim Lagern zu ge-
ben lassen Sie eine Spalt
zwischen den Hinterrädern
von ca. 50 mm (Bild 11).
Zubehör gegebenenfalls entfernen!
Reinigung | Wartung
• Von Hand mit einem feuchten Tuch regelmäßig reini-
gen!
• Keine aggressiven Reinigungsmittel verwenden!
• Keine Scheuermittel verwenden!
• Keine hochdosierten Chlor- und Essigreiniger verwen-
den!
• Zur Desinfektion kann ein Sprühdesinfektionsmittel
verwendet werden, z.B. Descosept AF oder Bacillol AF
• Schrauben regelmäßig kontrollieren und gegebenen-
falls nachziehen!
• Das Produkt darf nicht dauerhaft Temperaturen
über 60° C ausgesetzt werden (z.B. Verwendung in
Sauna etc.)!
• Bei Defekten suchen Sie Ihren Fachhändler auf bei
dem Sie dieses Produkt erworben haben!
• Zustand der Reifen regelmäßig prüfen. Diese sind
„Pannensicher“,d.h.esmusskeinLuftdruckgeprüftoder
Luft nachgefüllt werden. Überprüfen Sie aber immer
die Reifen auf Risse oder sonstige Beschädigungen.
11

Gebrauchsanweisung TRI WALKER
7
Drive Medical GmbH & Co. KG | Stand: 07.07.2020 | Irrtum und Änderungen vorbehalten
DE
Technische Daten
Produkt TRI WALKER
Artikelnummer TW011R
HMV-Nr. 10.50.04.0020
Gesamtlänge 60 cm
Gesamtbreite 61 cm
Grihöhe 84,5 - 94,5 cm
Breite zwischen den Hinterrädern 51 cm
Breite zwischen Handgrien 37 cm
Faltmaß 65 x 25 x 82,5 cm
Gewicht 6,2 kg
Max. Belastung 130 kg
Material Rahmen Präzisionsstahlrohr

8
Instructions for use TRI WALKER
Drive Medical GmbH & Co. KG | As per: 07.07.2020 | Errors and alterations excepted
EN
Table of contents
Preface .........................................................................................9
Declaration of conformity........................................................9
Service life ..................................................................................9
Disposal........................................................................................9
Identification plate.....................................................................9
Reuse.............................................................................................9
Warranty ......................................................................................9
Parts of the product ................................................................ 10
Indication..................................................................................... 11
Scope of delivery...................................................................... 11
Safety instructions.................................................................... 11
Unfolding..................................................................................... 11
Assembly of accessories........................................................ 11
Height adjustment of push handles ................................... 12
Adjusting the brakes............................................................... 12
Braking | Parking...................................................................... 12
Folding | Transporting | Stowing.......................................... 12
Cleaning | Maintenance ......................................................... 12
Technical data........................................................................... 13

Instructions for use TRI WALKER
9
Drive Medical GmbH & Co. KG | As per: 07.07.2020 | Errors and alterations excepted
EN
Identification plate
1
2
3
4
5
9
7 86
1 Article number | 2 Article name | 3 Manufacturer | 4 Se-
rial number | 5 UDI code | 6 Max. load | 7 Follow the in-
structions for use | 8 Medical device | 9 Production date
(year-month)
Reuse
This product can be reused.
Please note that all technical documents needed for safe
handling must also be given to the new user.
The product must be checked by the specialist dealer,
cleaned, and restored to optimum condition.
Always follow the manufacturer's instructions during
preparation; these are made available on request.
Accessories are available from your specialist dealer or
at www.drivedevilbiss.de
Warranty
The warranty period for the product supplied by us is 24
months from the date of purchase. Defective parts will be
replaced free of charge if it can be shown that there is a
defect in materials or manufacturing.
Parts subject to wear are generally not covered during
the normal guarantee period unless the parts need re-
pair or replacement which became necessary as a clear,
direct consequence of a manufacturing or material error.
We reserve the right of error and modifications on the
basis of technical improvements and changes in design.
EXCLUSION OF WARRANTY
Parts subject to wear include (among others):
wheels, brakes and handles
Preface
Thank you for choosing a product from Drive DeVilbiss.
You will not be disappointed by the design, functionality
and quality of this product.
Please read these operating instructions carefully prior
to initial use. They contain important safety information
and valuable tips for the proper use and care. If you have
questions or need additional information, contact your
Drive DeVilbiss specialist dealer who supplied your prod-
uct.
These operating instructions contain all of the important
information for adjustment and operation. The most cur-
rent operating instructions are available as a PDF online
or can be requested from customer service.
Enlarged formats for visually impaired persons can be
displayed. Blind patients must be instructed by their at-
tendant. Repairs as well as some adjustments require
special technical training and must therefore be made by
the medical supplies dealer.
Declaration of conformity
Fortheproductdescribed, DRIVE MEDICALGMBH&Co.KG
declares compliance according to the medical device
regulation (EU) 2017/745.
Service life
Our company assumes a service life of five years for this
product as long as the product is used as intended and
all maintenance and service requirements are observed.
This service life may be significantly exceeded if the
product is carefully handled, repaired, maintained and
used and there are no technical limits based on the fur-
ther development of science and technology.
The service life may also be significantly shortened
through extreme and improper use, however. Determina-
tion of the service life by our company does not repre-
sent any additional guarantee.
Disposal
If you no longer need the product, please contact your
specialist dealer or bring the product to your local dis-
posal center.

10
Instructions for use TRI WALKER
Drive Medical GmbH & Co. KG | As per: 07.07.2020 | Errors and alterations excepted
EN
Parts of the product
TRI WALKER
1. Push handle
2. Handle
3. Brake
4. Locking lever for push handles
5. Pocket
6. Frame
7. Rear wheel
8. Front wheel
9. Basket
10. Bowden cable
11. Tray
10
3
5
2
7
6
4
8
9
1
11
