DURAVIT Sundeck 760065 User manual

Sundeck
Montageanleitung Whirlwanne, Flieseneinbau mit Schienensystem (Nische, Ecke, Vorwand)
Mounting instructions Tiled whirltub with rail system (niche, corner, back-to-wall)
Notice de montage Baignoire balnéo, avec système au rail (niche, coin, contre-cloison)
Montagehandleiding Whirlbad, tegelmontage met railsysteem (nis, hoek, back-to-wall)
Instrucciones de montaje Bañera de hidromasaje con azulejos y sistema de rieles (entre 3 paredes, esquina, antepared)
Istruzioni di montaggio Vasca idromassaggio da incasso con sistema di binari (in nicchia, angolare, da appoggio a parete)
Instruções de montagem Banheira de hidromassagem, com azulejos, com sistema de carris
(entre 3 paredes, de canto, de parede)
Monteringsvejledning Spa-badekar, fliseindbygning med skinnesystem (niche, hjørne, back-to-wall)
Asennusohje Poreamme, kaakeleihinasennus kiskojärjestelmällä (kolo, nurkka, suoraa seinää vasten)
Monteringsanvisning Whirlkar, innfliset med skinnesystem (nisje, hjørne, back-to-wall)
Monteringsanvisning Bubbelbadkar, inbyggnadsversion med skensystem (nisch, hörn, baksida mot vägg)
Paigaldusjuhend Mullivanni plaaditud paigaldusvariant siinisüsteemiga (nišš, nurk, seina ette paigaldus)
Instrukcja montażuWanna z hydromasażem do zabudowy płytkowej w systemie szynowym
(wnękowa, narożna, przyścienna)
Инструкция по монтажу Гидромассажная ванна, облицованная плиткой ссистемой панелей
Montážní návod Vířivá vana k zabudování do obkladu pomocí systému lišt (do niky, do rohu, předstěnová verze)
(внише, угловая, устены)
Návod na montážVírivka, obloženie obkladačkami s koľajničkovým systémom (nika, roh, predná stena)
Szerelési útmutató Whirl kád, beépíthető, sínrendszerrel (fülke, sarok, fal előtt álló változat)
Upute za montažuHidromasažna kada, postavljanje keramičkih pločica sa sabirnim sustavom
Instrucţiuni de montaj Cadăjauzzi, încorporatăcu plăci ceramice cu sistem de şine (nişă, colţ, pe perete)
(niša, kut, prednja stjenka)
Navodila za montažoMasažna kad, obložena s ploščicami, s sistemom vodil (niša, vogal, predstena)
Ръководство за монтаж Хидромасажна вана, облицована сплочки, на шини
Montāžas instrukcija Virpuļvanna, apdare ar flīzēm, ar sliežu sistēmu (niša, stūris, sienas variants)
(вградена вниша, въгъл, зад частична стена)
Montavimo instrukcija Sūkurinėvonia su plyteliųapdaila ir bėgeliųsistema (statyti įnišą, kampą, viena puse prie sienos)
Montaj kılavuzu Masajlı küvet, ray sistemli fayanslı montaj (ön panel, köşe, duvara tam dayalı)
安󴫵󴸤明书 带导󵆘󳼫󴄏󳢴按摩󲾤󴅨，安󴫵󳜧󳩆（小房󵠤、󴰂󴙭、壁󵦒）
󹩺󺞮 󹩺󹏛󹩲 󹅞󺃒 󹰲󹯺󺪲󺂚 󸕬󺛮 󺀪󺷖 󹿫󺇆, 󺨖󺃒 󹩺󺞮(󹘓󸕦, 󺢪󸩞, 󹘓󹏊)
󴱝󴆞󴳜明書 レールシステム付きジェットバス、タイル埋󵇬型 (3方向壁タイプ、コーナー、壁󵦒)
Leben im Bad
Living bathrooms

Sundeck
# 
# 
# 
2WH_M_Sundeck_built-in_rail-mounting-system/15.11.1

WH_M_Sundeck_built-in_rail-mounting-system/15.11.1 3
en defrnlesitptdafinosvetplrucsskhuhrroslbglvlttrzhkojaar
Wichtige Hinweise Elektroinstallation 4
Important information Electrical installation 6
Remarques importantes Installation électrique 8
Belangrijke aanwijzingen Elektrische installatie 10
Información importante Instalación eléctrica 12
Indicazioni importanti Installazione elettrica 14
Indicações importantes Instalação eléctrica 16
Vigtige henvisninger Elinstallation 18
Tärkeä ohje Sähköasennus 20
Viktig informasjon Elektroinstallasjon 22
Viktig information Elinstallation 24
Olulised nõuanded Elektripaigaldus 26
Ważne informacje Instalacja elektryczna 28
Важные замечания Монтаж электропроводки 30
Důležité pokyny Elektroinstalace 32
Dôležité upozornenia Elektroinštalácia 34
Fontos tudnivalók Elektromos telepítési munkák 36
Važne napomene Elektroinstalacija 38
Indicaţii importante Instalarea electrică40
Pomembni napotki Električna inštalacija 42
Важни указания Електроинсталация 44
Svarīgi norādījumi Elektroinstalācija 46
Svarbūs nurodymai Elektros instaliacija 48
Önemli bilgiler Elektrik tesisatı 50
󵏽󴮱󴸤明 󳝥气安󴫵 52
󺉒󺂮 󹨂󺻃 󺅚󸞆󺃻󺞮 󹩺󺞮 54
󵏽󴮱注意事󵨵 󵤫気󴱝備 56
58
Montage, Installation, Montage, Montage, Montaje, Montaggio, Montagem, Montering, Asennus, Montering, Montering, Paigaldus, Montaż,
Монтаж, Montáž, Montáž, Szerelés, Montaža, Instalarea, Montaža, Монтаж, Montāža, Montavimas, Montaj, 安󴫵, 󹩺󺞮, 󴱝󴆞, , 60

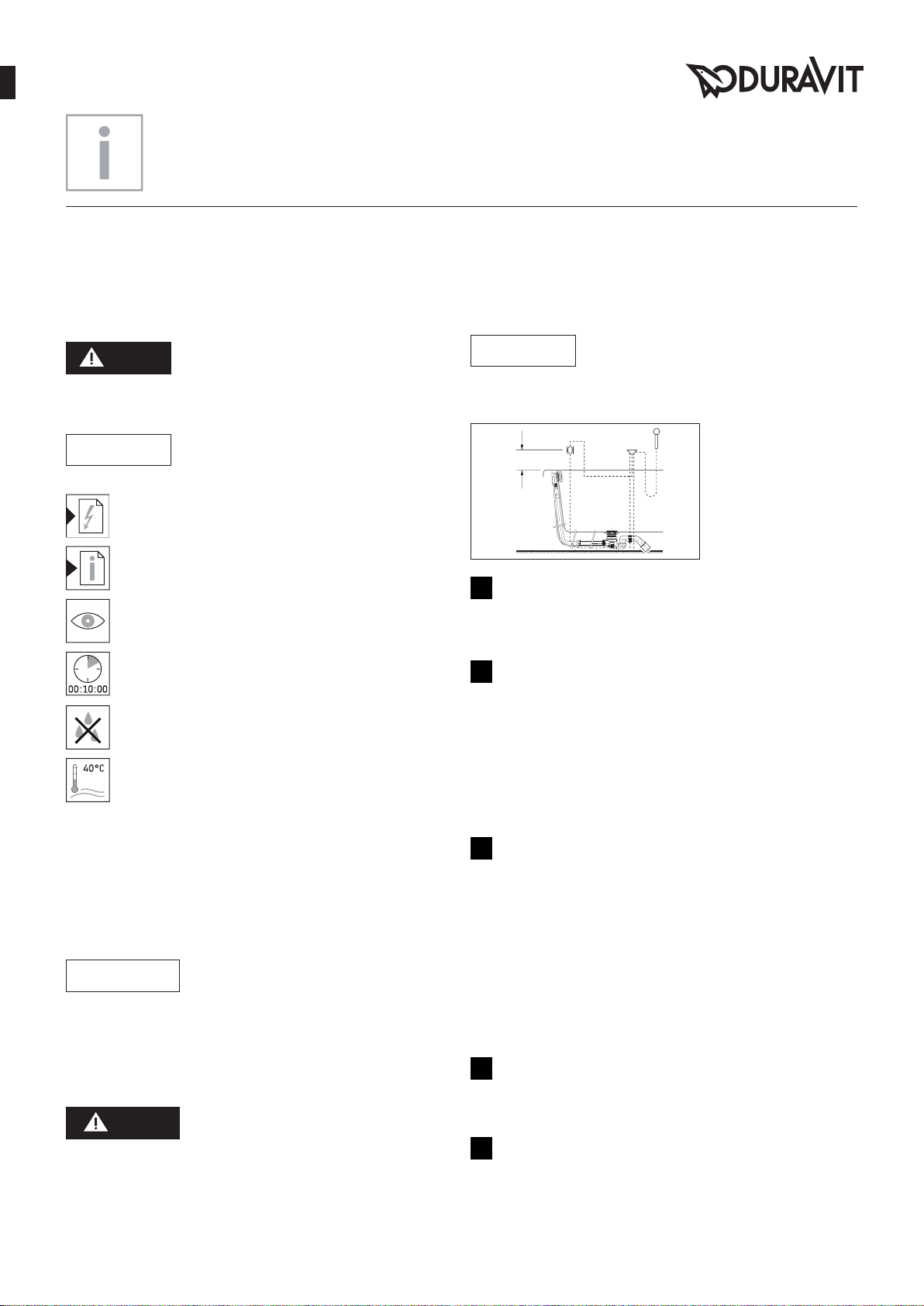

Wichtige Hinweise
Zur Montageanleitung
Diese Montageanleitung ist Bestandteil der Duravit Whirl-
wanne und ist vor der Montage sorgfältig zu lesen.
Erklärung der Signalwörter und Symbole
GEFAHR Beschreibt eine gefährliche Situation,
welche zu Tod oder bleibenden Schäden
führen wird, wenn sie nicht vermieden
wird.
ACHTUNG Beschreibt Schäden, welche nicht die
Person betreffen.
Verweis auf Kapitel Elektroinstallation
Verweis auf Montagehinweis in diesem Kapitel
Aufforderung zum Sichten (z.B. auf Kratzer)
Angabe der Zeitdauer (z.B. 10 Minuten)
Aufforderung zum Prüfen auf Dichtigkeit
Angabe der Temperatur
Zielgruppe und Qualifikation
Die Whirlwanne darf nur durch ausgebildete
Sanitärinstallateure montiert werden. Die
Elektroinstallation darf nur von ausgebildeten
Elektroinstallateuren durchgeführt werden.
ACHTUNG Risiko von Produkt- und/oder
Sachschäden!
> Installationsvorschriften örtlicher Versorgungs-
unternehmen sowie länderspezifische Normen
uneingeschränkt einhalten.
Sicherheitshinweise
GEFAHR
Lebensgefahr durch Stromschlag!
> Komponenten der Whirlwanne NICHT demontieren.
Montagehinweise
Vor der Montage Vorinstallationsdatenblätter beachten.
Diese stehen im Internet unter www.duravit.com zum
Download bereit.
ACHTUNG BeiWannenmitBodenzulaufistbauseitsein
Rohrunterbrecher zwingend erforderlich.
(DIN EN 61770, DIN EN 1717)
> Einbauschema beachten.
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13
14
Bowdenzug prüfen (Grafik 14)
>Bei Wannen mit vormontierten Bowdenzug, die
Funktion prüfen.
22
Whirlsystem prüfen (Grafik 22)
> Whirlsystem 10 Minuten anschalten:
bei Kreisläufen mit Intensitätsstufen diese einmal
komplett durchlaufen.
> Wasser in der Wanne lassen, 10 Minuten warten.
> Dichtheit prüfen.
> Falls Anpassungen notwendig sind, Prüfung
wiederholen.
35
Revisionsöffnungen vorsehen (Grafik 35)
Whirlwanne so einbauen, dass alle wichtigen Aggregate
(Pumpe, Gebläse, und Steuerung) zugänglich bleiben.
>Revisionsöffnungen vorsehen
 Bereich: siehe Seite 67
 Abmessungen der Revisionsöffnungen
für Aggregate: min. 50 x 50 cm
für Ablaufgarnitur: min. 20 x 20 cm
 gegen Spritzwasser abgedichtet
 nur mit einem Werkzeug zu öffnen
35
Luftzufuhr (Grafik 35)
> Für die Luftzufuhr eine Öffnung mit einer Fläche von
ca. 15cmvorsehen (z.B. 3 x 5cm oder 2 x 7,5cm).
46
Armatur montieren (Grafik 46)
> Die Montage der Armatur wird in einer separaten
Anleitung beschrieben, die Anleitung bei der
Montage beachten.
4WH_M_Sundeck_built-in_rail-mounting-system/15.11.1
de

L
N
PE
II
I
600
600
2250*
0
1
2
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
∆N
≤30 mA

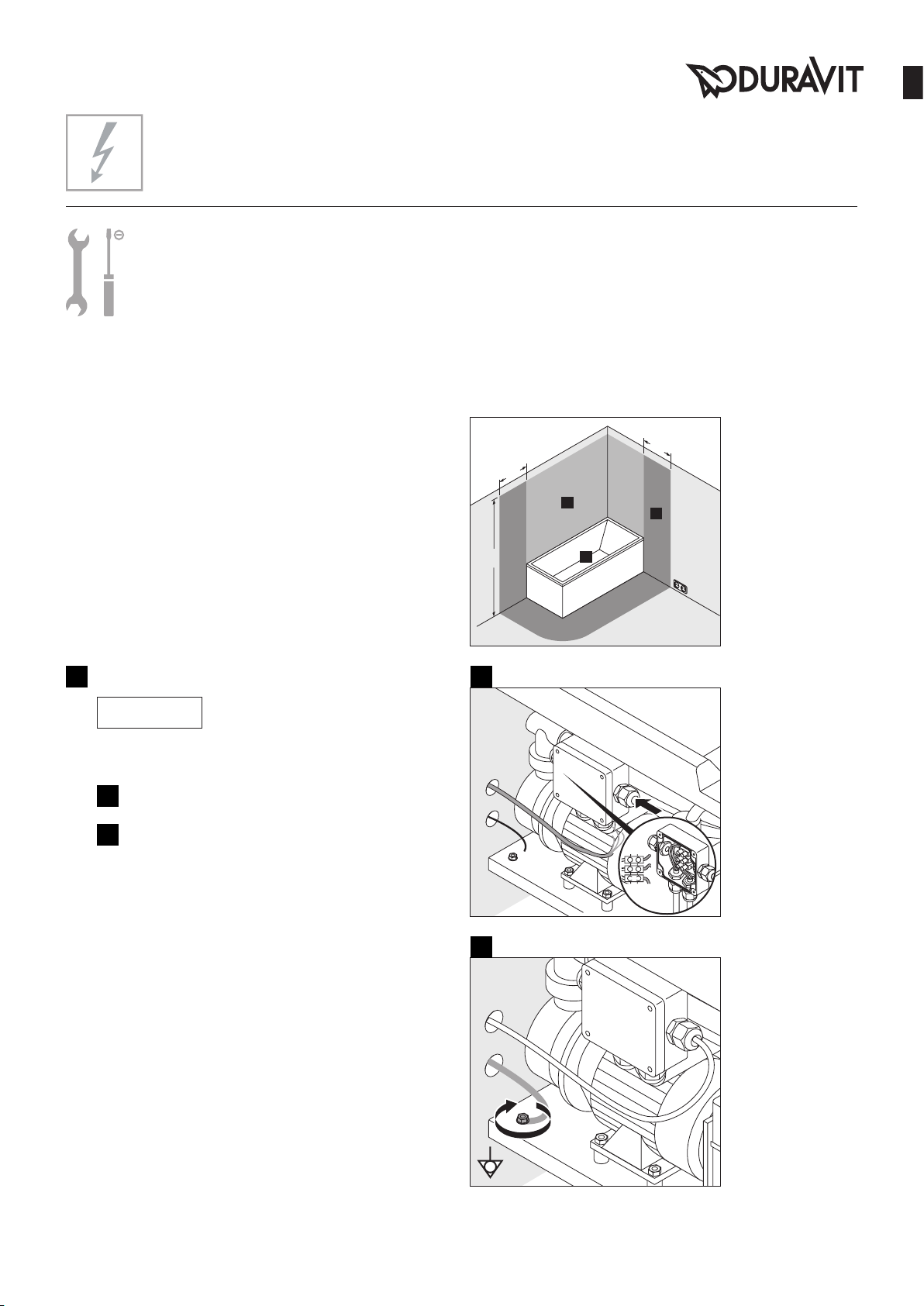

Elektroinstallation
18
Whirlwanne anschließen (Grafik 18)
ACHTUNG
Funktionsstörungen vermeiden!
 Leitungen nicht mit Kabelbindern zusammenbinden.
 Zuleitung nicht parallel zu Steuerleitungen verlegen.
I
Zuleitung an Netzanschlussdose anschließen.
II
Potentialausgleichsleitung an Whirlwanne
anschließen.
Vorinstallation
> Festverlegte Zuleitung für Stromversorgung legen:
 separate Absicherung und Fehlerstrom-
Schutzeinrichtung (RCD) vorschalten
 allpolig trennenden Hauptschalter außerhalb der
vorgegebener Schutzzonen (0 - 2) vorschalten
 Zuleitung 3 000 mm herausschauen lassen
> Leitung für Potentialausgleich legen:
 Leitung 3 000 mm herausschauen lassen
Stromversorgung
Absicherung
RCD
* oder Höhe des
höchsten fest
angebrachten
Brausekopfes/
Wasserauslasses;
je nachdem, was
höher ist
Schutzzonen nach DIN VDE 0100-701
WH_M_Sundeck_built-in_rail-mounting-system/15.11.1 5
de

en
Important information
Mounting instructions information
These mounting instructions come as part of the Duravit
whirltub and should be read carefully prior to installation.
Explanation of the key words and symbols
DANGER Indicates a hazardous situation which,
if not avoided, will result in death or
serious injury.
NOTICE Is used to address practices not related
to physical injury.
Link to the Electrical installation section
Link to the mounting information in this section
Inspection (e.g. for scratches)
Indication of the length of time (e.g. 10 minutes)
Inspect to check for leaks and leak-tightness
Indication of the temperature
Target readership and qualifications
The whirltub must only be installed by trained plumbing
engineers. The electrical installation should only be carried
out by qualified electricians.
NOTICE Risk of product and/or property
damage!
> Observe the local installation regulations and any
country-specific standards at all times.
Safety instructions
DANGER
Risk of fatal electric shock!
> Do NOT remove any whirltub components.
Mounting instructions
Please read pre-installation information sheets prior to
the installation. These are available to download on the
Internet at www.duravit.com.
NOTICE If the tray has a base inlet, a pipe
interrupt must always be installed on-
site. (DIN EN 61770, DIN EN 1717)
> See installation diagram.
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13
14
Checking Bowden cable (Diagram 14)
> In the case of bathtubs with a pre-installed Bowden
cable, check the function and readjust it if necessary.
22
Checking the whirl system (Diagram 22)
> Switch on the whirl system for 10 minutes:
run this through once completely in the case of
circuits with different levels of intensity.
> Leave the water in the bathtub and wait 10 minutes.
> Check to make sure that it is leak-tight.
> If adjustments are required, repeat the check.
35
Providing for an inspection hatch (Diagram 35)
Install the whirltub such that all vital assemblies
(pump, air blower and controls) remain accessible
> Providing for inspection hatches
 Area: see page 67
 Dimensions of the inspection hatches
for assemblies: min. 50x50cm
for drain fittings: min. 20x20cm
 Sealed to avoid spray water
 Only to be opened with a tool
35
Providing for an air supply (Diagram 35)
> Provide for an opening with an area of approx.15
cm2(e.g. 3 x 5 cm or 2 x 7.5 cm) for the air supply.
46
Installing the tap unit (Diagram 46)
> The installation of the tap unit is described
in separate instructions and these should be
observed during the installation.
6WH_M_Sundeck_built-in_rail-mounting-system/15.11.1

en
WH_M_Sundeck_built-in_rail-mounting-system/15.11.1 7

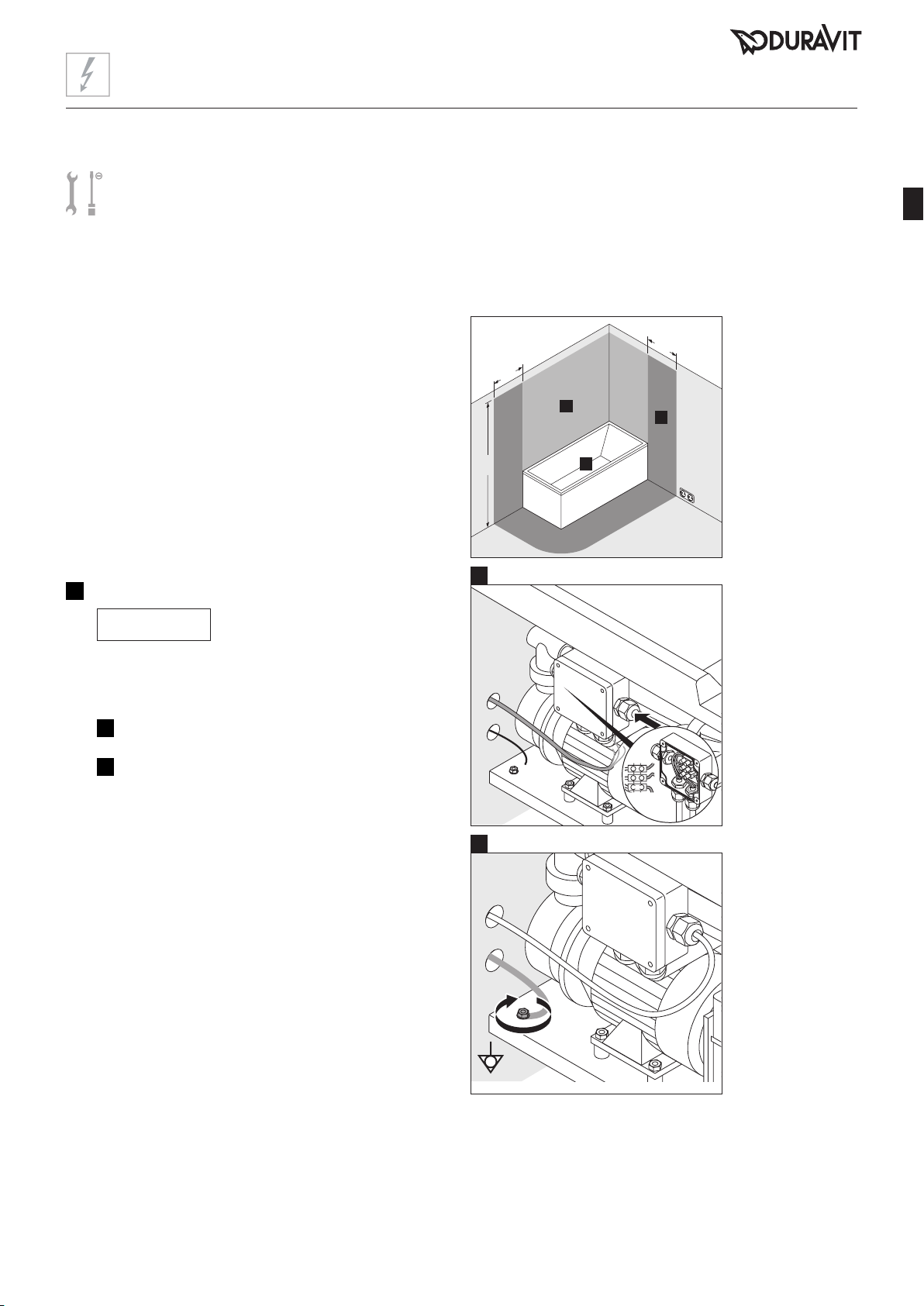

Electrical installation
L
N
PE
18
Connecting the whirltub (Diagram 18)
NOTICE Malfunctions due to incorrect
installation!
> Do not fasten the cables together with cable ties.
> Do not install the supply line parallel to the control
cables.
I
Connect the supply line to the mains supply socket.
II
Connect the potential equalisation cable to the
whirltub.
* or the height
of the highest
shower head /
water outlet that
is permanently
installed,
depending on
which is higher
Pre-Installation
> Installing a permanent power supply line:
 Install separate circuit breaker and residual-current
circuit breaker (RCCB) upstream
 Connect all pole disconnector mains switch upstream
located outside specified protection zones (0 - 2)
 Leave 3000 mm of feed cable exposed
> Laying an equipotential bonding cable:
 Leave 3000 mm of cable exposed
Safety areas in accordance with DIN VDE 0100-701
600
600
2250*
0
1
2
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
IN= 16 A
I∆N≤30 mA
Power supply
Circuit breaker
RCCB
II
I

fr
Remarques importantes
Concernant la notice de montage
Cette notice de montage fait partie intégrante de la
baignoire balnéo Duravit et doit être lue avec attention
avant d'effectuer le montage.
Explication des avertissements et symboles
DANGER Décrit une situation dangereuse
pouvant entraîner la mort ou des
dommages irréversibles si elle n'est
pas évitée.
AVIS Décrit des dommages qui ne
concernent pas la personne.
Référence au chapitre Installation électrique
Voir la consigne de montage dans ce chapitre
Invitation à vérifier (p. ex. les rayures)
Indication de la durée (par ex. 10 minutes)
Invitation à vérifier l'étanchéité
Indication de la température
Groupe cible et qualification
La baignoire balnéo doit uniquement être montée par des
installateurs sanitaires formés à cet effet. L'installation
électrique doit uniquement être réalisée par des
installateurs électriques qualifiés.
AVIS Risque de dommages sur le produit
et/ou de dommages matériels!
>Les prescriptions d'installation des entreprises de
fournitures locales et les normes nationales doivent
impérativement être appliquées.
Instructions de sécurité
DANGER
Danger de mort par électrocution!
> NE PAS démonter les composants de la baignoire
balnéo.
Consignes de montage
Avant le montage, lire les fiches techniques de
préinstallation. Celles-ci peuvent être téléchargées sur
Internet via le site www.duravit.com.
AVIS Sur les baignoires à arrivée d’eau au sol,
un rupteur de tuyau doit obligatoirement
être monté côté bâtiment.
(DIN EN 61770 + 1717)
> Respecter le schéma de montage.
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13
14
Vérifier le câble Bowden (graphique 14)
>Pour les bagnoires avec câble Bowden prémonté,
contrôler le fonctionnement et ajuster le réglage, le
cas échéant.
22
Vérifier le système balnéo (graphique 22)
> Mettre le système balnéo en marche pendant 10 min:
avec les circuits avec niveaux d'intensité, effectuer un
premier cycle complet.
> Laisser couler l'eau dans la baignoire, attendre 10 min.
> Vérifier l'étanchéité.
> Si des adaptations sont nécessaires, répéter le contrôle.
35
Prévoir des trappes de visite (graphique 35)
Monter la baignoire balnéo de sorte que tous
les agrégats importants (pompe, diffuseurs et
commande) restent accessibles
> Prévoir des trappes de visite
 Zone: voir page 67
 Dimensions des trappes de visite
pour les agrégats: min. 50x50cm
pour la garniture d'écoulement: min. 20x20cm
 Isolé contre les éclaboussures d'eau
 Ouvrir uniquement avec un outil
35
Prévoir une arrivée d'air (graphique 35)
>Pour l'arrivée d'air, prévoir une ouverture sur une
surface d'env. 15cm2(par ex. 3x5cm ou 2x7,5cm).
46
Monter la robinetterie (graphique 46)
>Le montage de la robinetterie est décrit dans une
notice séparée. Tenir compte de la notice lors du
montage.
8WH_M_Sundeck_built-in_rail-mounting-system/15.11.1

fr
WH_M_Sundeck_built-in_rail-mounting-system/15.11.1 9

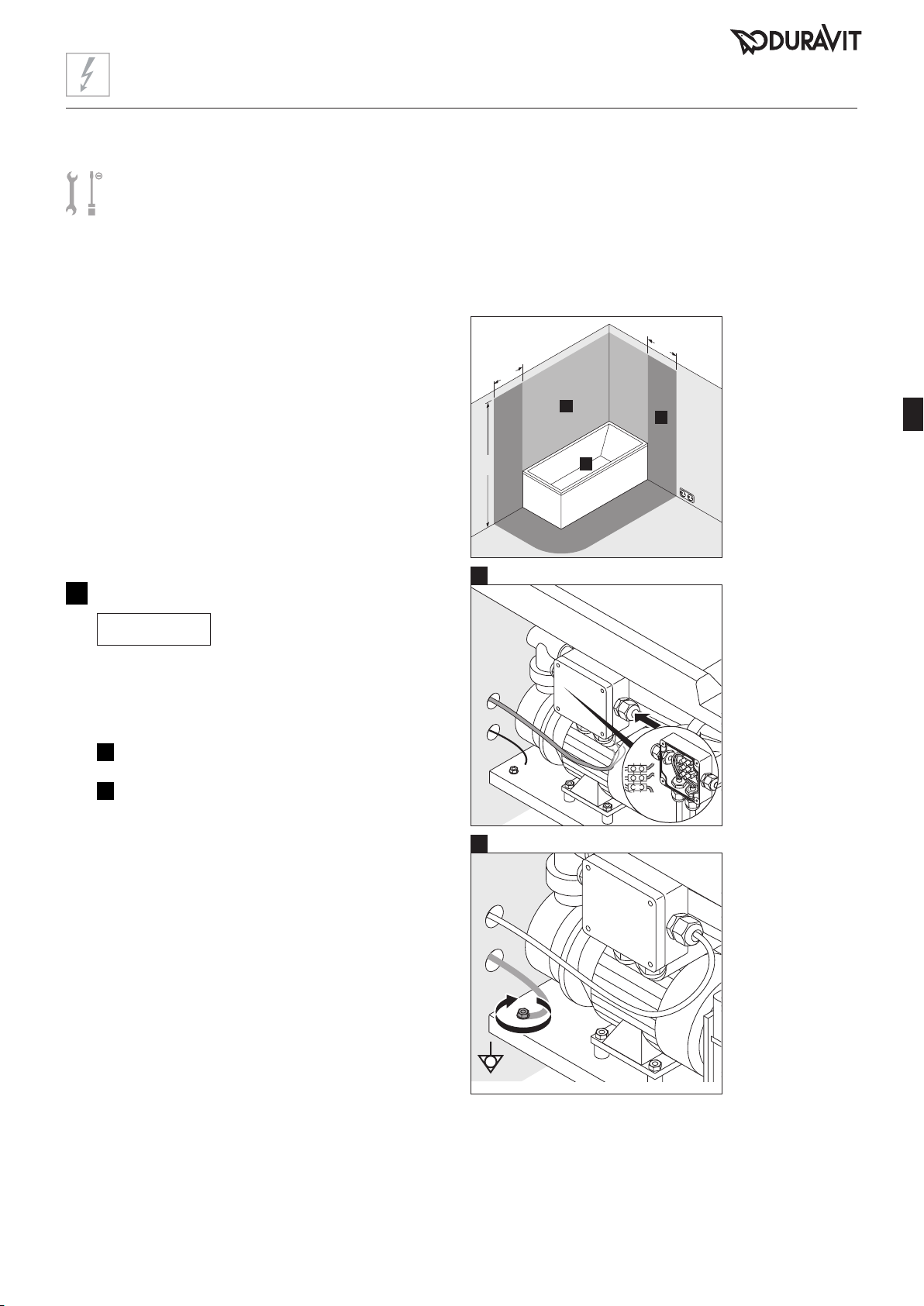

Installation électrique
L
N
PE
18
Raccorder la baignoire balnéo (graphique 18)
AVIS Défauts de fonctionnement dus à
un montage incorrect!
> Ne pas relier les câbles à l'aide de serre-câbles.
>Le câble d'alimentation ne doit pas être posé
parallèlement aux câbles de commande.
I
Raccorder le câble d'alimentation à la prise
secteur.
II
Raccorder le câble pour la liaison équipotentielle à
la baignoire balnéo.
* ou la hauteur de
la tête de douche
/ sortie d'eau la
plus élevée ; en
fonction de ce qui
est plus élevé
Pré-installation
>Poser un câble fixe pour l'alimentation électrique :
 Prévoir en amont un fusible dédié et un disjoncteur
différentiel séparé (RCD)
 Prévoir en dehors des zones de protection indiquées
(0 - 2) un interrupteur principal en amont qui coupe
l'alimentation de tous les pôles.
 Faire dépasser la ligne d'arrivée sur 3000 m
>Poser une ligne pour la liaison équipotentielle:
 Faire dépasser la ligne sur 3000 m
Zones de protection selon DIN VDE 0100-701
600
600
2250*
0
1
2
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V CA
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V CA
IN= 16 A
I∆N≤30 mA
Alimentation électrique
Fusible
RCD
II
I

nl

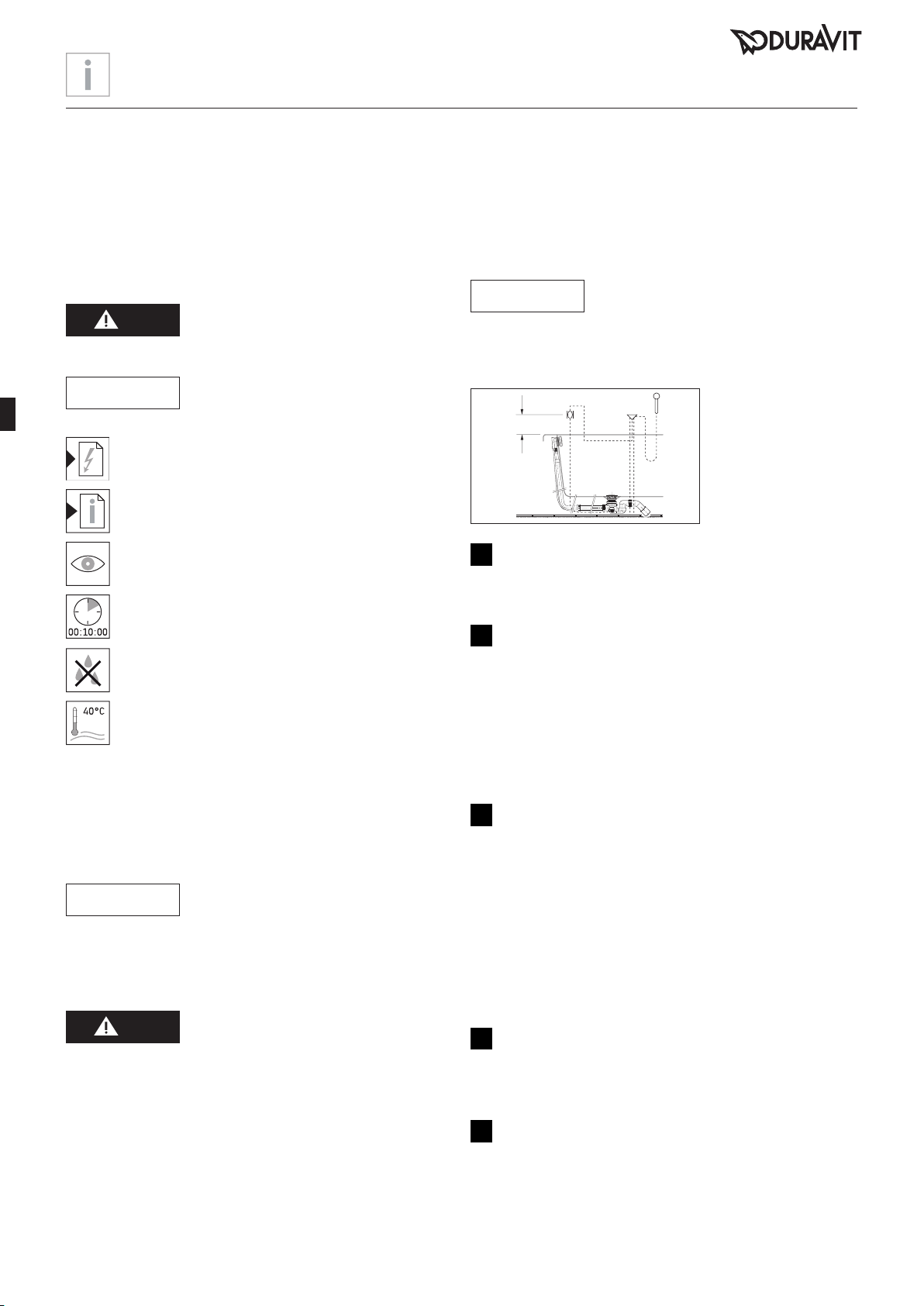

Belangrijke aanwijzingen
Betreffende deze montagehandleiding
Deze montagehandleiding is een onderdeel van het
Duravit-whirlbad en moet vóór de montage zorgvuldig
worden doorgelezen.
Uitleg van de signaalwoorden en symbolen
GEVAAR Beschrijft een gevaarlijke situatie die
tot de dood of blijvende schade zal
leiden als deze niet wordt voorkomen.
LET OPBeschrijft schade die geen betrekking
heeft op personen.
Verwijzing naar het hoofdstuk Elektrische
installatie
Verwijzing naar montage-aanwijzing in dit
hoofdstuk
Visuele controle vereist (bijv. naar krassen)
Indicatie van de tijdsduur (bijv. 10 minuten)
Er moet op dichtheid worden gecontroleerd
Temperatuurweergave
Doelgroep en kwalificatie
Het whirlbad mag uitsluitend door een erkend
installatiebedrijf worden gemonteerd. De elektrische
installatie mag uitsluitend door een erkend elektricien
worden uitgevoerd.
LET OPRisico op schade aan het product en/
of materiële schade!
> Neem de installatievoorschriften van de lokale
nutsbedrijven alsmede de voor het betreffende land
geldende normen volledig in acht.
Veiligheidsvoorschriften
GEVAAR
Levensgevaar door elektrische schok!
> Demonteer de componenten van het whirlbad NIET.
Montage-instructies
Neem vóór de montage de voorinstallatiegegevensbladen
in acht. Deze kunnen worden gedownload op
www.duravit.com.
LET OPBij baden met bodemtoevoer moet ter
plaatse altijd een beluchter worden
opgenomen. (DIN EN 61770 + 1717)
> Inbouwschema aanhouden
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13
14
Bowdentrek controleren (afb. 14)
> Bij badkuipen met voorgemonteerde bowdentrek,
de functie controleren en de instelling eventueel
aanpassen.
22
Whirlsysteem controleren (afb. 22)
> Whirlsysteem 10 minuten inschakelen:
bij cycli met intensiteitsniveaus deze eenmaal
volledig doorlopen.
>Water in het bad laten staan, 10 minuten wachten.
> Dichtheid controleren.
> Als aanpassingen nodig zijn, de controle herhalen.
35
Inspectieopeningen plannen (afb. 35)
Whirlbad zo inbouwen dat alle belangrijke aggregaten
(pomp, ventilatie en bediening) toegankelijk blijven
> Inspectie-openingen plannen
 Bereik: zie pagina 67
 Afmetingen van de inspectie-openingen
voor aggregaten: min. 50x50cm
voor afloopgarnituur: min. 20x20cm
 tegen spatwater afgedicht
 kan alleen worden geopend met behulp van
gereedschap
35
Luchttoevoer plannen (afb. 35)
>Voor de luchttoevoer een opening plannen met een
oppervlak van ca. 15 cm2(bijvoorbeeld 3 x 5 cm of
2 x 7,5 cm).
46
Kraanwerk monteren (afb. 46)
> De montage van het kraanwerk wordt in een
aparte handleiding beschreven. Neem deze
handleiding bij de montage in acht.
10 WH_M_Sundeck_built-in_rail-mounting-system/15.11.1

nl
WH_M_Sundeck_built-in_rail-mounting-system/15.11.1 11

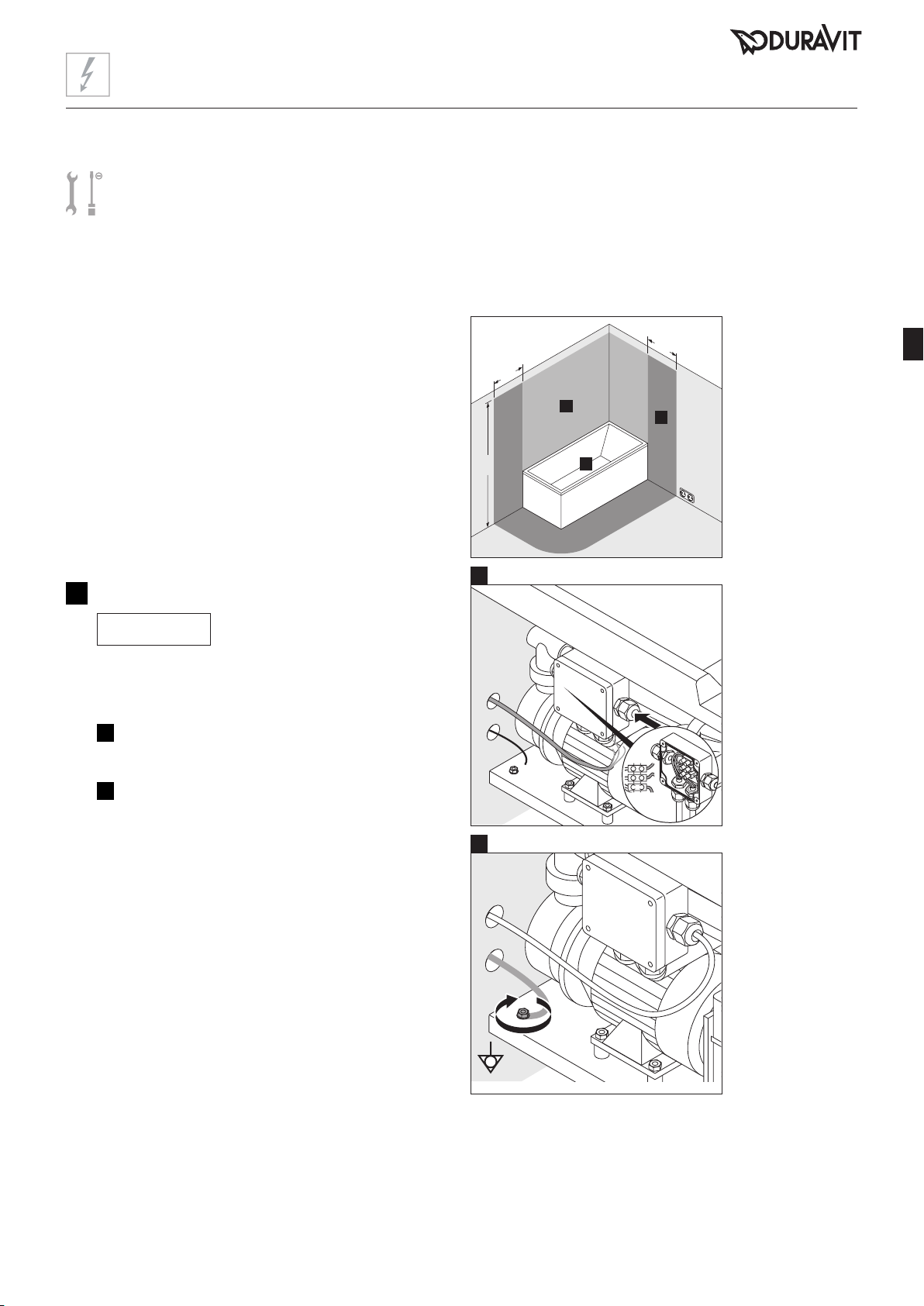

Elektrische installatie
L
N
PE
18
Whirlbad aansluiten (afb. 18)
LET OPFunctiestoringen door verkeerde
montage!
> Bind leidingen niet met kabelbinders aan elkaar.
>Leg de toevoerleiding niet parallel aan de
regelleidingen.
I
Sluit de toevoerleiding aan op het stopcontact.
II
Sluit de aardleiding aan op het whirlbad.
* of hoogte van
de hoogste vast-
aangebrachte
douchekop/
wateruitlaat;
afhankelijk wat
hoger is
Voorinstallatie
> Breng een vast-aangebrachte toevoerleiding voor
stroomtoevoer aan:
 schakel een aparte beveiliging en aardlekschakelaar
(RCD) voor
 schakel een op alle polen scheidende hoofdschakelaar
buiten de aangegeven beschermingszones (0 - 2)
voor
 laat de toevoerleiding 3 000 mm uitsteken
> Breng een leiding voor de potentiaalvereffening aan:
 laat de leiding 3 000 mm uitsteken
Beschermingszones volgens DIN VDE 0100-701
600
600
2250*
0
1
2
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
IN= 16 A
I∆N≤30 mA
Stroomvoorziening
Beveiliging
RCD
II
I

es
Información importante
Instrucciones de montaje
Estas instrucciones de montaje acompañan a la bañera de
hidromasaje Duravit y es necesario leerlas cuidadosamente
antes del montaje.
Explicación de las indicaciones y símbolos de advertencia
PELIGRO Describe una situación peligrosa
que provocará la muerte o daños
permanentes si no se evita.
AVISODescribe los daños que no afectan a la
persona.
Indica el capítulo Instalación eléctrica
Se refiere a una indicación de montaje en este
capítulo
Fíjese que no haya, por ejemplo, rasguños
Tiempo necesario (por ejemplo, 10 minutos)
Compruébese la estanqueidad
Indicación de temperatura
Instaladores y cualificación
La bañera de hidromasaje únicamente podrán montarla
instaladores sanitarios cualificados. La instalación eléctrica
solo podrán realizarla instaladores eléctricos cualificados.
AVISO¡Riesgo de daños en el producto o
daños materiales!
> Deberán cumplirse sin restricciones las normativas de
instalación de las empresas de suministro locales y las
normas específicas de cada país.
Advertencias de seguridad
PELIGRO ¡Peligro de muerte por descarga
eléctrica!
> NO desmontar los componentes de la bañera de
hidromasaje.
Indicaciones de montaje
Antes de llevar a cabo el montaje, hay que tener en cuenta
las fichas de preinstalación. Pueden descargarse en
www.duravit.com.
AVISOEn bañeras con entrada de agua en
la base es imprescindible instalar un
interruptor de tubería (a cargo del
propietario). (DIN EN 61770 + 1717)
> Obsérvese el esquema de montaje.
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13
14
Comprobar el cable Bowden (imagen 14)
> En bañeras con cable Bowden premontado,
comprobar el funcionamiento y reajustar el ajuste
si es necesario.
22
Comprobar el sistema de hidromasaje (imagen 22)
> Encender el sistema de hidromasaje durante
10 minutos: si hay ciclos de distintos niveles de
intensidad, completar cada uno una vez.
> Dejar el agua en la bañera y esperar 10 minutos.
> Comprobar la estanqueidad.
> En caso de tener que realizar ajuster, volver a
realizar la prueba.
35
Prever el registro (imagen 35)
Montar la bañera de hidromasaje de tal forma
que todos los componentes importantes (bomba,
ventiladores y mandos) queden accesibles
> Prever el registro
 Zona: ver página 67
 Medidas del registro
para componentes: mín. 50x50cm
para el vaciador automático: mín. 20x20cm
 Protegido contra salpicaduras de agua
 Que se pueda abrir solo con una herramienta
35
Prever la ventilación (imagen 35)
> Para la ventilación, prever una apertura con una
superficie de unos 15cm2(por ejemplo 3 x 5 cm
o 2 x 7,5 cm).
46
Montar la grifería (imagen 46)
> El montaje de la grifería viene descrito en unas
instrucciones aparte que es necesario tener en cuenta.
12 WH_M_Sundeck_built-in_rail-mounting-system/15.11.1

es
WH_M_Sundeck_built-in_rail-mounting-system/15.11.1 13
Instalación eléctrica
L
N
PE
18
Fijar el sistema de hidromasaje (imagen 18)
AVISO¡Fallos de funcionamiento por un
montaje incorrecto!
> No atar los cables juntos con una brida.
> No colocar el cable de alimentación paralelo a los
cables de mando.
I
Conectar el cable de alimentación a la toma de
corriente.
II
Enchufar a la bañera de hidromasaje el cable de
compensación de potencia.
* o la altura
del rociador
superior/salida
de agua situada
a mayor altura,
dependiendo de
lo que esté más
arriba
Preinstalación
> Colocar el cable para el suministro eléctrico bien fijado:
 interruptor diferencial con corriente de ruptura
nominal (RCD)
 instalar un interruptor principal omnipolar fuera de
las zonas de seguridad (0 - 2)
 dejar que el cable de alimentación sobresalga
3.000mm
> Instalar un cable para conexión equipotencial:
 dejar que el cable de alimentación sobresalga
3.000mm
Zonas de protección según la norma DIN VDE 0100-701
600
600
2250*
0
1
2
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
IN= 16 A
I∆N≤30 mA
Alimentación eléctrica
Interruptor diferencial
RCD
II
I

it
Indicazioni importanti
In riferimento alle istruzioni di montaggio
Queste istruzioni di montaggio sono parte integrante
della vasca idromassaggio Duravit e dovranno essere lette
accuratamente prima del montaggio.
Legenda delle parole chiave e dei simboli
PERICOLO Descrive una situazione pericolosa che
provoca la morte o danni permanenti,
se non evitata.
AVVISODescrive danni che non riguardano la
persona.
Riferimento al capitolo Installazione elettrica
Fa riferimento alle indicazioni per l'installazione
presenti in questo capitolo
Richiesta di ispezione visiva
(es. per cercare graffi)
Indicazione della durata (es. 10 minuti)
Richiesta di verifica della tenuta stagna
Indicazione della temperatura
Destinatari e competenza
La vasca idromassaggio deve essere installata
esclusivamente da tecnici specializzati e qualificati.
L'installazione elettrica deve essere eseguita solo da
elettricisti qualificati.
AVVISORischio di danni al prodotto
e/o alle cose.
> Per l'installazione è necessario rispettare sempre e
rigorosamente le normative specifiche degli enti di
approvvigionamento locali e le norme nazionali.
Indicazioni di sicurezza
PERICOLO
Pericolo di morte da scossa elettrica.
> NON smontare componenti della vasca idromassaggio.
Indicazioni per l'installazione
Prima di eseguire il montaggio osservare le schede tecniche
di preinstallazione. Tali schede sono scaricabili da internet
al sito www.duravit.com.
AVVISONelle vasche con erogazione dalla
piletta è assolutamente necessario
utilizzare un disconnettore tubo fornito
dal cliente. (DIN EN 61770 + 1717)
> Osservare lo schema di montaggio.
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13
14
Controllo del cavo Bowden (fig. 14)
> Nelle vasche con cavo Bowden preassemblato,
controllarne il funzionamento e regolare
l'impostazione se necessario.
22
Verificare il sistema idromassaggio (fig. 22)
> Inserire il sistema idromassaggio per 10 minuti:
per circuiti con livelli d'intensità eseguire un
completo ciclo.
> Lasciare l'acqua nella vasca, attendere 10 minuti.
>Verificare la tenuta stagna.
> In caso siano necessari eseguire degli
adattamenti, ripetere la verifica.
35
Prevedere delle botole per la manutenzione (fig. 35)
Montare la vasca idromassaggio in modo che tutti
i gruppi rimangano accessibili (pompa, ventola e
comando)
> Prevedere delle botole per la manutenzione
 Area: vedi pagina 67
 Dimensioni delle botole per la manutenzione
per i gruppi: min. 50x50cm
per la colonna di scarico: min. 20x20cm
 Guarnizione di protezione dagli spruzzi d'acqua
 Da aprire soltanto con un apposito utensile
35
Prevedere la mandata d'aria (fig. 35)
>Per la mandata d'aria, prevedere un'apertura nel
rivestimento con una superficie di circa 15 cm2
(es. 3 x 5 cm oppure 2 x 7,5 cm).
46
Montare il rubinetto (fig. 46)
> Il montaggio del rivestimento della vasca viene
descritta separatamente, seguire attentamente le
istruzioni durante il montaggio.
14 WH_M_Sundeck_built-in_rail-mounting-system/15.11.1

it
WH_M_Sundeck_built-in_rail-mounting-system/15.11.1 15
Allacciamento elettrico
L
N
PE
18
Collegamento della vasca idromassaggio (fig. 18)
AVVISOAnomalie di funzionamento in
seguito a montaggio errato.
> Non legare insieme i cavi con apposite fascette.
> Non posare il cavo di alimentazione parallelo ai cavi
di comando.
i
Collegare il cavo di alimentazione alla scatola di
allacciamento.
II
Collegare il cavo equipotenziale alla vasca
idromassaggio.
* oppure altezza
della doccetta/
entrata acqua
fissa più alta nel
caso sia superiore
Preinstallazione
> Predisporre il cavo di alimentazione:
 Collegare la protezione separata e l'interruttore
differenziale(RCD)
 Predisporre un interruttore principale onnipolare
sezionatore fuori dalle zone di protezione indicate
(0 - 2)
 Far fuoriuscire il cavo di alimentazione per una
lunghezza di 3 000 mm
> Posare il cavo di messa a terra per il collegamento
equipotenziale:
 Far fuoriuscire il cavo per una lunghezza di
3 000 mm
Zone di protezione secondo la normativa DIN VDE 0100-701
600
600
2250*
0
1
2
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V CA
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V CA
IN= 16 A
I∆N≤30 mA
Alimentazione elettrica
Interruttori di protezione
RCD
II
I

pt
Indicações importantes
Sobre as instruções de montagem
Estas instruções de montagem são parte integrante da
banheira de hidromassagem Duravit e devem ser lidas
com atenção antes da montagem.
Descrição das palavras-chave e dos símbolos
PERIGO Descreve uma situação perigosa,
que pode levar a morte ou a danos
permanentes, se não for evitada.
AVISODescreve danos que não dizem
respeito a pessoas.
Referência ao capítulo Instalação elétrica
Referência à instrução de montagem neste
capítulo
Solicitação para examinar
(p.ex. quanto a arranhões)
Indicação da duração (por ex. 10 minutos)
Solicitação para verificar a estanqueidade
Indicação da temperatura
Grupo-alvo e qualificação
A banheira de hidromassagem só deve ser montada por
instaladores sanitários qualificados. A instalação elétrica só
deve ser realizada por instaladores elétricos qualificados.
AVISORisco de danos no produto e/ou de
danos materiais!
> Devem ser respeitadas, irrestritamente, todas as
diretivas de instalação dos serviços públicos locais,
assim como as normas específicas do país.
Indicações de segurança
PERIGO Perigo de vida devido a choque
elétrico!
> NÃO desmontar os componentes da banheira de
hidromassagem.
Instruções de montagem
Antes da montagem devem ser observadas as fichas de
dados para pré-instalação. Estas encontram-se na internet,
para download, em www.duravit.com.
AVISOEm caso de tinas com admissão na
base é necessário um interruptor de
tubos por parte do proprietário. (DIN
EN 61770 + 1717)
> Ter em atenção o esquema de montagem.
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13
14
Verificar o cabo tipo Bowden (gráfico 14)
> Em banheiras com cabo tipo Bowden, premontado,
é necessário controlar o funcionamento e, se
necessário, reajustá-lo.
22
Verificar o sistema Whirl (gráfico 22)
> Ligar o sistema Whirl durante 10 minutos:
em circuitos com níveis de intensidade, estes devem
funcionar uma vez por completo.
> Encher a banheira com água e aguardar 10 minutos.
> Verificar a estanqueidade.
> Se forem necessárias adaptações, deverá repetir a
verificação.
35
Providenciar aberturas para inspecção e
manutenção (gráfico 35)
Instalar a banheira de hidromassagem de modo que
todos os agregados importantes (bomba, soprador e
comando) permaneçam acessíveis
> Providenciar aberturas para inspecção e
manutenção
 Faixa: veja página 67
 Dimensões das aberturas para inspecção e
manutenção
para agregados: min. 50x50cm
para válvula de escoamento: min. 20x20cm
 Vedado para evitar salpicos de água
 Abertura apenas com uma ferramenta
35
Providenciar uma adução de ar (gráfico 35)
> Para a adução de ar deve ser providenciada uma
abertura com uma área de aprox. 15 cm2
(por ex. 3 x 5 cm ou 2 x 7,5 cm).
46
Montar a armação (gráfico 46)
> A montagem da armação é descrita separadamente
e deverá ser observada durante a instalação.
16 WH_M_Sundeck_built-in_rail-mounting-system/15.11.1

pt
II
I
WH_M_Sundeck_built-in_rail-mounting-system/15.11.1 17
Instalação elétrica
L
N
PE
18
Conectar a banheira de hidromassagem (gráfico 18)
AVISOFalhas de funcionamento devido
a uma montagem incorreta!
> Não amarrar os cabos com agrupadores de cabos.
> Não instalar o cabo de alimentação paralelamente
aos condutores de comando.
I
Ligar o cabo de alimentação à tomada de rede
elétrica.
II
Conectar o cabo de compensação de potencial à
banheira de hidromassagem.
* ou altura do
chuveiro/saída
de água, fixo,
mais alto; o que
for mais alto
Pré-instalação
> Cabo de alimentação instalado de forma fixa para
alimentação de corrente elétrica:
 ativar previamente um disjuntor e um dispositivo
de proteção da corrente diferencial (RCD)
 instalar um interruptor multipolar, fora das zonas
de proteção previstas (0 - 2)
 Deixar o cabo de alimentação sobressair 3 000 mm
> Linha para equalização de potencial:
 Deixar o cabo sobressair 3 000 mm
Zonas de protecção conforme DIN VDE 0100-701
600
600
2250*
0
1
2
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
IN= 16 A
I∆N≤30 mA
Alimentação de corrente
Disjuntor
RCD

da
Vigtige henvisninger
Om monteringsvejledningen
Denne monteringsvejledning hører med til Duravit-
spabadet og skal læses omhyggeligt igennem før
monteringen.
Forklaring af signalordene og symbolerne
FAREBeskriver en farlig situation, som vil
medføre død eller permanent skade,
hvis den ikke undgås.
VARSEL Beskriver skader, som ikke vedrører
personen.
Henvisning til kapitlet Elinstallation
Henviser til monteringsanvisning i dette kapitel
Opfordring til visuel kontrol (f.eks. for ridser)
Angivelse af varighed (f.eks. 10 minutter)
Opfordrer til at kontrollere for tæthed
Angivelse af temperatur
Målgruppe og kvalifikationer
Spa-badekarret må kun monteres af uddannede
sanitærinstallatører. Elinstallationen må kun
gennemføres af uddannede el-installatører.
VARSEL Risiko for produktskade og/eller
materiel skade!
> De lokale installationsforskrifter og landespecifikke
standarder skal altid overholdes.
Sikkerhedsforskrifter
FARE
Livsfare som følge af elektrisk stød!
> Demonter IKKE komponenter fra spa-badekarret.
Monteringsvejledning
Følg forinstallationsdatabladene, før montering finder sted.
Disse kan downloades fra internettet under
www.duravit.com.
VARSEL Ved kar med indløb i bunden SKAL
der installeres en rørafbryder på
anvendelsesstedet. (DIN EN 61770 +
1717)
> Se installationsskemaet
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13
14
Bowdentræk kontrolleres (grafik 14)
> På kar med formonteret bowdentræk kontrolleres
funktionen og indstillingen efterjusteres efter behov.
22
Spasystem kontrolleres (grafik 22)
> Tænd for spasystemet i 10 minutter:
Ved kredsløb med intensitetstrin: Lad dem løbe
komplet igennem en gang.
> Fyld karret med vand, vent i 10 minutter.
>Kontrollér, at alt er tæt.
> Gentag kontrollen, hvis det er nødvendigt at
tilpasse noget.
35
Revisionsåbninger skal være til stede (grafik 35)
Indbyg spa-badekarret på en sådan måde, at alle
vigtige aggregater (pumpe, ventilator og styring) er
tilgængelige
>Revisionsåbninger skal være til stede
 Område: Se side 67
 Mål på revisionsåbningerne
for aggregater: mindst 50x50cm
for skyllegarniture: mindst 20x20cm
 Tætnet mod stænkvand
 Må kun åbnes med et værktøj
35
Lufttilførsel skal være til stede (grafik 35)
> En åbning til lufttilførsel skal være til stede, den
skal have en flade på ca. 15 cm2
(f.eks. 3 x 5 cm eller 2 x 7,5 cm).
46
Armatur monteres (grafik 46)
> Monteringen af armaturet beskrives i en separat
vejledning, følg vejledningen under monteringen.
18 WH_M_Sundeck_built-in_rail-mounting-system/15.11.1

da
WH_M_Sundeck_built-in_rail-mounting-system/15.11.1 19
Elinstallation
L
N
PE
18
Tilslut spabadet (figur 18)
VARSEL Der kan forekomme
funktionsfejl, hvis monteringen
udføres forkert!
> Bind ikke ledninger sammen med kabelholdere.
> Træk ikke en elledning parallelt med
styreledningerne.
I
Tilslut elledningen til nettilslutningsdåsen.
II
Tilslut potentialeudligningsledningen til spabadet.
* eller højde
på det højeste,
fast anbragte
brusehoved/
vandafløb;
afhængigt af,
hvad der ligger
højest
Før installation
> Træk fastinstalleret elledning til strømforsyning:
 Installér separate sikringer og fejlstrømsrelæ (RCD)
foran poolinstallationen
 Forkobl en hovedafbryder til afbrydelse af alle
poleruden for de fastlagte beskyttelseszoner (0 - 2)
 Sørg for, at elledningen stikker 3000 mm ud
> Installér ledning til potentialudligning:
 Sørg for, at ledningen stikker 3 000 mm ud
Beskyttelseszoner iht. DIN VDE 0100-701
600
600
2250*
0
1
2
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
IN= 16 A
I∆N≤30 mA
Strømforsyning
Sikring
RCD (fejlstrømsrelæ)
II
I

fi
Tärkeitä ohjeita
Asennusohje
Tämä asennusohje on osa Duravit-poreammetta ja se on
luettava huolellisesti ennen asennusta.
Merkkisanojen ja symbolien selitys
VAARA Kuvaa vaarallista tilannetta, joka
johtaa kuolemaan tai pysyviin
vaurioihin, jos sitä ei vältetä.
ILMOITUSKuvaa vahinkoja, jotka eivät koske
henkilöitä.
Viittaus lukuun Sähköasennus
Viite tässä luvussa olevaan asennusohjeeseen
Kehotus silmämääräiseen tarkastukseen
(esim. naarmut)
Ilmoittaa tarvittavan ajankäytön
(esim. 10 minuuttia)
Kehottaa tarkistamaan tiiviyden
Lämpötilatieto
Kohderyhmät ja pätevyysvaatimukset
Poreammeen saavat asentaa ainoastaan koulutetut
saniteettialan asentajat. Sähköasennuksen saavat suorittaa
ainoastaan koulutetut sähköasentajat.
ILMOITUSTuotevahinkojen ja/tai aineellisten
vahinkojen vaara!
> Noudata paikallisen sähkö- ja vesilaitoksen
asennusmääräyksiä sekä maakohtaisia normeja
rajoituksetta.
Turvallisuusohjeita
VAARA
Sähköiskusta aiheutuva hengenvaara!
> ÄLÄ pura porealtaan komponentteja.
Asennusohjeet
Huomioi asennustietolehdet ennen asennusta. Ne voidaan
ladata internetissä osoitteesta www.duravit.com.
ILMOITUSAmmeissa, joiden pohjassa on
tuloaukko, pitää käyttöpaikalla olla
ehdottomasti takaisinvirtauksen esto.
(DIN EN 61770 + 1717)
> Ota huomioon asennuskaavio
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13
14
Bowden-vaijerin tarkastaminen (kuva 14)
> Tarkasta esiasennetulla Bowden-vaijerilla
varustettujen ammeiden toiminto ja säädä asetusta
tarvittaessa.
22
Porejärjestelmän tarkastaminen (kuva 22)
> Kytke porejärjestelmä päälle 10 minuutiksi:
Käy tehotasoilla varustettujen kiertojen tehotasot
kerran kokonaan läpi.
> Laske vettä altaaseen, odota 10 minuuttia.
> Tarkasta tiiviys.
> Mikäli sovitukset ovat tarpeen, toista tarkastus.
35
Huoltoluukuilla varustaminen (kuva 35)
Asenna poreallas niin, että kaikkiin tärkeisiin
laitteisiin (pumppu, puhallin ja ohjaus) päästään
edelleen käsiksi
> Huoltoluukuilla varustaminen
 Alue: katso sivu 67
 Huoltoluukun mitat
laitteille: väh. 50x50cm
viemärikalusteille: väh. 20x20 cm
 Tiivistetty roiskevettä vastaan
 Voidaan avata ainoastaan työkalun avulla
35
Ilmansyötöllä varustaminen (kuva 35)
> Jätä ilmansyöttöä varten aukko, jonka pinta-ala
on n. 15 cm2 (esim. 3 x 5 cm tai 2 x 7,5 cm).
46
Hanan asennus (kuva 46)
> Hanan asennus kuvataan erillisessä ohjeessa,
huomioi ohje asennuksessa.
20 WH_M_Sundeck_built-in_rail-mounting-system/15.11.1
