Zur Montageanleitung
Diese Montageanleitung ist Bestandteil der Duravit Bade-
wanne und ist vor der Montage sorgfältig zu lesen.
Erklärung der Signalwörter und Symbole
GEFAHR! Bei hohem Risiko, tödlichen Gefahren,
schweren Verletzungen
HINWEIS! Bei möglichen Sachschäden
Verweis auf Kapitel Elektroinstallation
Verweis auf Montagehinweis in diesem Kapitel
Aufforderung zum Sichten (z.B. auf Kratzer)
Angabe der Zeitdauer (z.B. 10 Minuten)
Aufforderung zum Prüfen auf Dichtigkeit
Angabe der Temperatur
Bedieneinheit
(Anzahl richtet sich nach dem Whirlsystem)
Zielgruppe und Qualifikation
Die Whirlwanne darf nur durch ausgebildete
Sanitärinstallateure montiert werden. Die
Elektroinstallation darf nur von ausgebildeten
Elektroinstallateuren durchgeführt werden.
HINWEIS! Installationsvorschriften örtlicher
Versorgungsunternehmen sowie länderspezfische
Normen sind uneingeschränkt einzuhalten.
Sicherheitshinweise
GEFAHR! Lebensgefahr durch Stromschlag.
> Komponenten der Whirlwanne NICHT demontieren.
Montagehinweise
Vor der Montage Vorinstallationsdatenblätter beachten.
Diese stehen im Internet unter www.duravit.com zum
Download bereit.
20
Whirlsystem prüfen (Grafik 20)
> Whirlsystem 10 Minuten anschalten: bei
Kreisläufen mit Intensitätsstufen diese einmal
komplett durchlaufen.
> Wasser in der Wanne lassen, 10 Minuten warten.
> Dichtheit prüfen.
> Falls Anpassungen notwendig sind, Prüfung
wiederholen.
22
Revisionsöffnungen vorsehen (Grafik 22)
> Die Wannenverkleidung muss zur Revision
zugänglich und abnehmbar sein, so dass alle
wichtigen Aggregate (Pumpe, Gebläse und
Steuerung) zugänglich bleiben.
Wichtige Hinweise
4WH_M_Einbau_MV-AV_Magnete/13.04.5

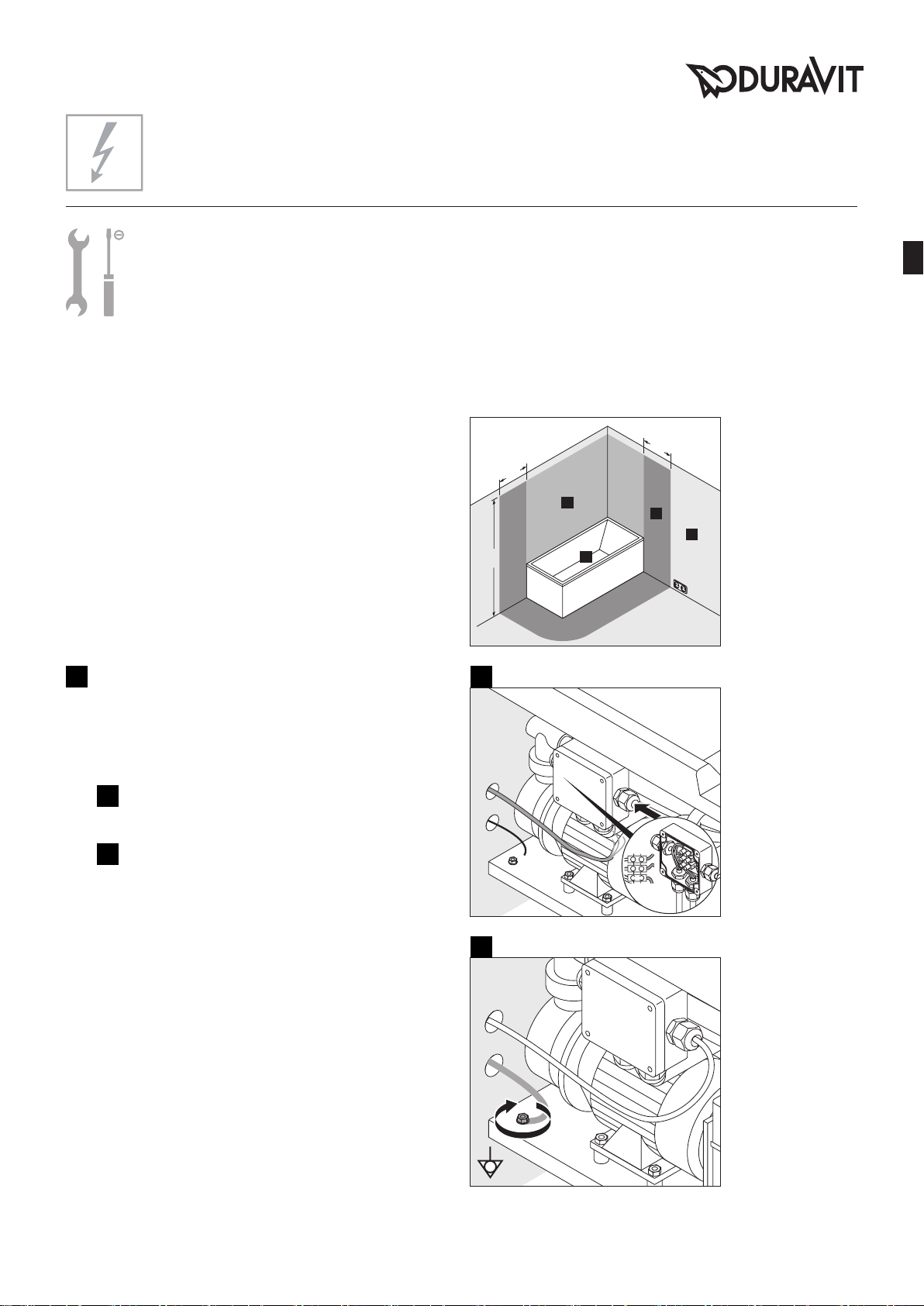

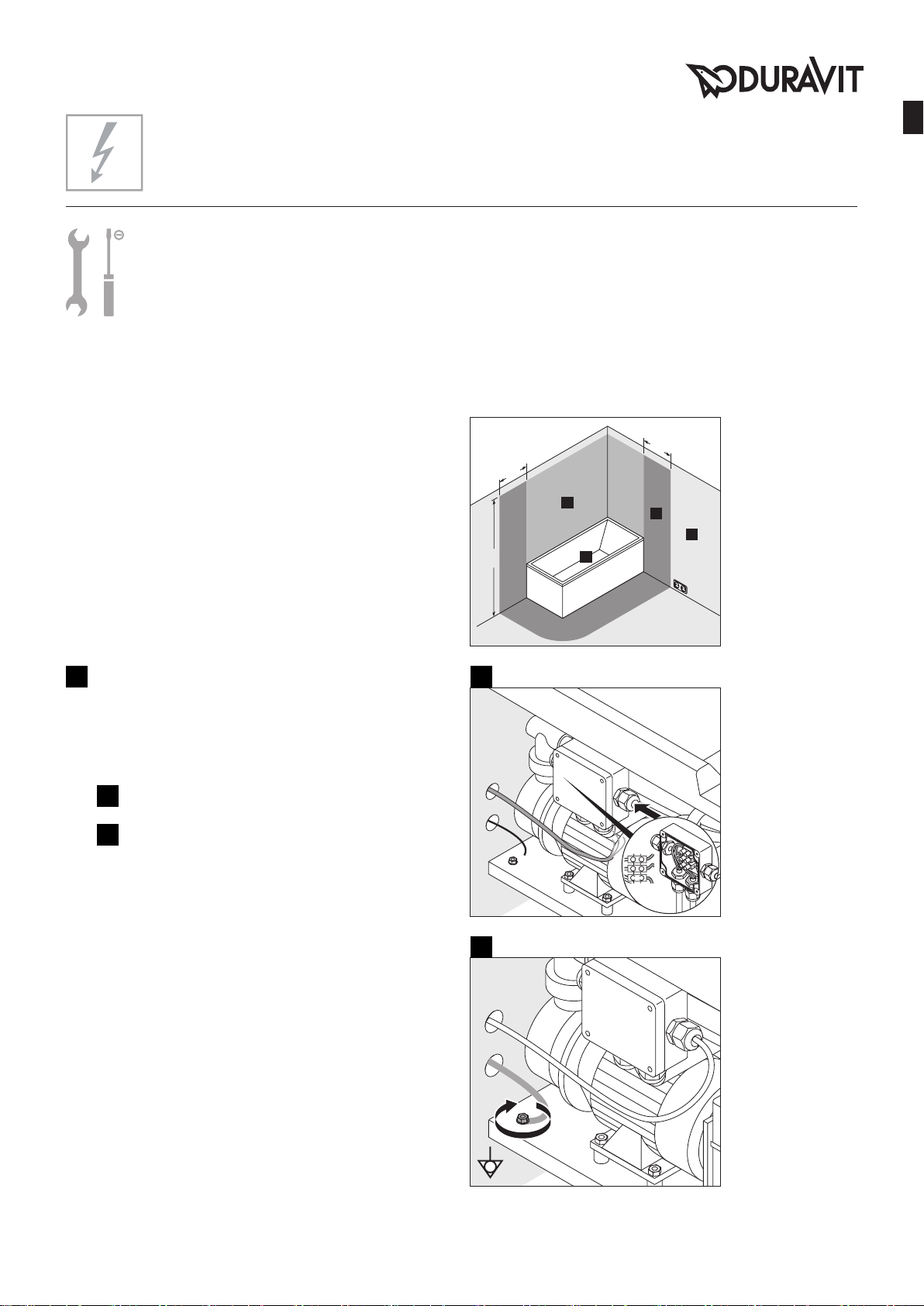

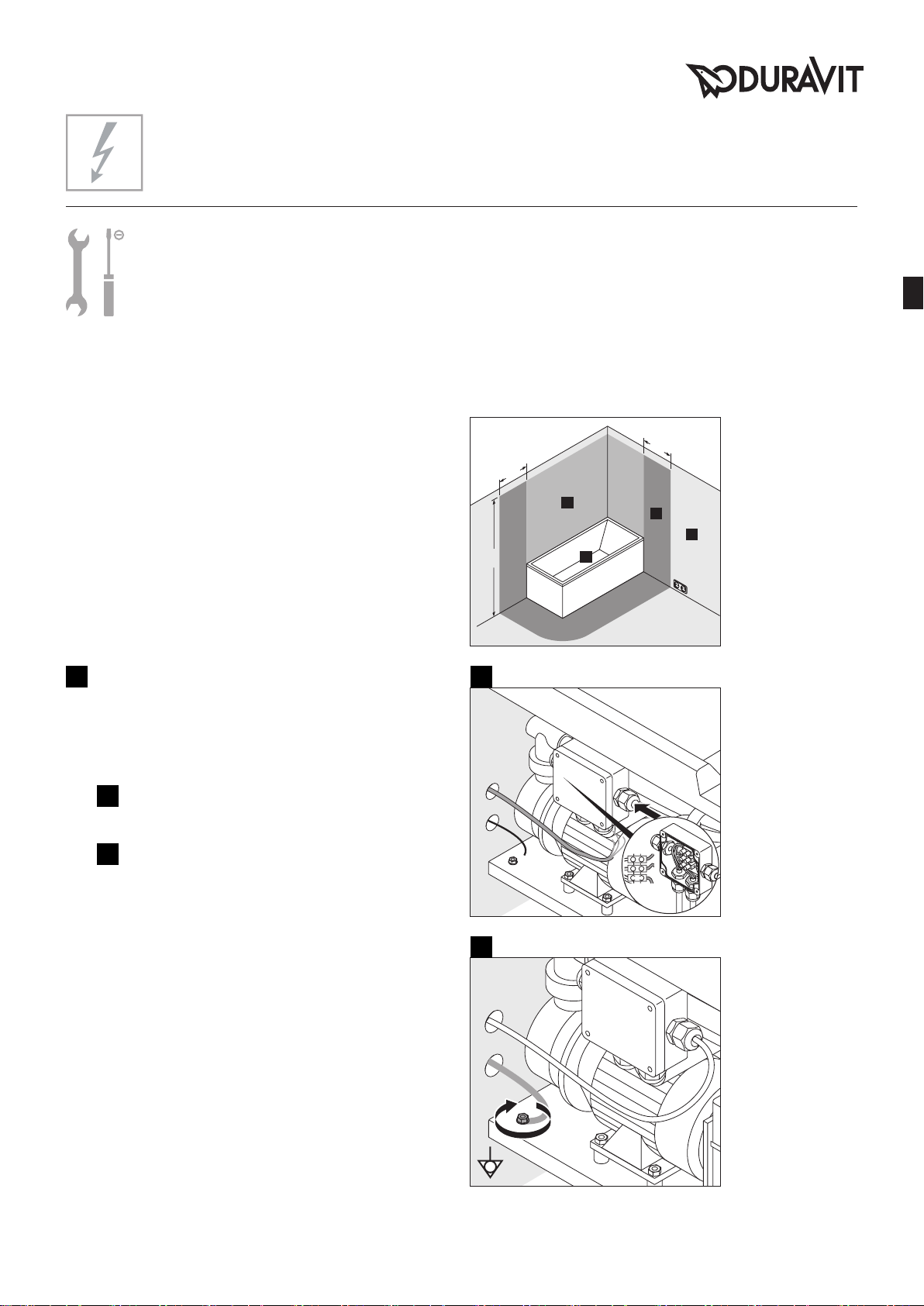

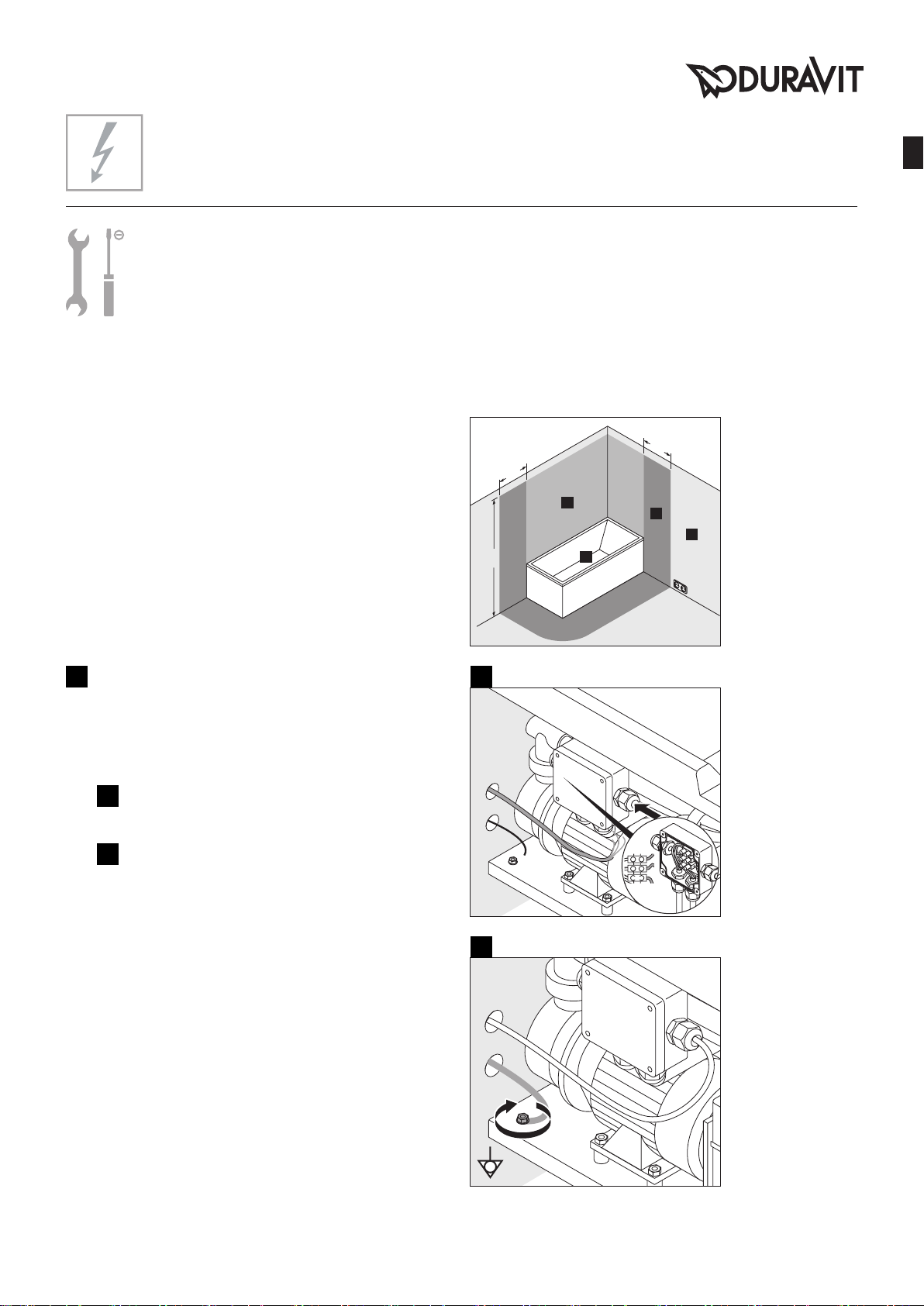

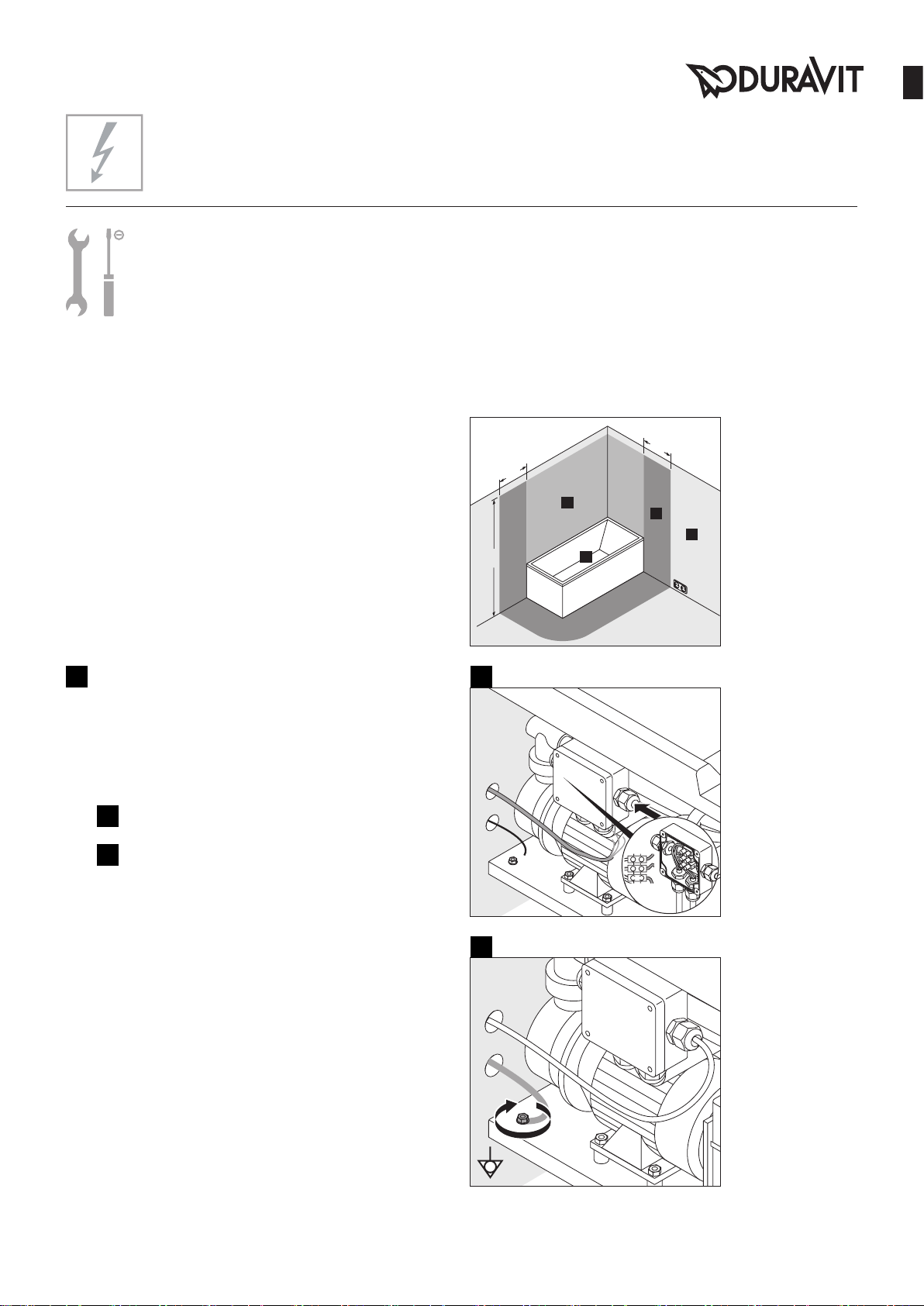

de

600
600
2250*
0
1
2
3
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
IN= 16 A
IΔN ≤ 30 mA
Stromversorgung
Absicherung
RCD
* oder Höhe des
höchsten fest
angebrachten
Brausekopfes/
Wasserauslasses;
je nachdem, was
höher ist
Schutzzonen nach DIN VDE 0100-701
16
Whirlwanne anschließen (Grafik 16)
HINWEIS! Funktionsstörungen vermeiden!
• Leitungen nicht mit Kabelbindern zusammenbin-
den.
• Zuleitung nicht parallel zu Steuerleitungen verle-
gen.
I
Zuleitung an Netzanschlussdose anschließen.
II
Potentialausgleichsleitung an Whirlwanne
anschließen.
Vorinstallation
> Festverlegte Zuleitung für Stromversorgung legen:
• separate Absicherung und
Fehlerstrom-Schutzeinrichtung (RCD) vorschalten
• allpolig trennenden Hauptschalter
außerhalb der vorgegebener Schutzzonen (0 - 2)
vorschalten
• Zuleitung 3 000 mm herausschauen lassen
> Leitung für Potentialausgleich legen:
• Leitung 3 000 mm herausschauen lassen
Elektroinstallation
WH_M_Einbau_MV-AV_Magnete/13.04.5 5
de

Regarding the mounting instructions
These mounting instructions come as part of the Duravit
bathtub and should be read carefully prior to installation.
Explanation of the key words and symbols
DANGER! At high risk of fatal hazards or serious
injuries
ADVICE! Inthecaseofpotentialdamagetoproperty
Link to the Electrical Installation section
Link to installation information in this section
Inspection (e.g. for scratches)
Indication of the length of time (e.g. 10 minutes)
Inspect to check for leaks and tightness
Indication of the temperature
Control unit
(Number depends on the whirl system)
Target group and qualification
The whirltub must only be installed by trained plumbing
engineers. The electrical installation may only be carried
out by qualified electricians.
NOTE! Local installation regulations and any country-
specific standards must be observed at all times.
Safety information
DANGER! Risk of fatal electric shock.
> Do NOT remove any whirltub components.
Installation information
Please read pre-installation datasheets prior to the
installation. These are available to download on the
Internet at www.duravit.com.
20
Checking the whirl system (Diagram 20)
> Switch on the whirl system for 10 minutes: run
this through once completely in the case of
circuits with different levels of intensity.
> Leave the water in the bathtub and wait 10
minutes.
> Check to make sure that it is leak-tight.
> If adjustments are required, repeat the check.
22
Providing for an inspection hatch (Diagram 22)
> The bathtub panel must be accessible and
removable for maintenance so that all vital
assemblies (pump, air blower and controls)
remain accessible.
Important information
6WH_M_Einbau_MV-AV_Magnete/13.04.5
en

600
600
2250*
0
1
2
3
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
IN= 16 A
IΔN ≤ 30 mA
Power supply
Fuse protection
RCD
* or the height of
the highest shower
head / water outlet
that is permanently
installed; depending
on which is higher
Safety areas in accordance with DIN VDE 0100-701
16
Connecting the whirltub (Diagram 16)
NOTE! Avoiding any malfunctions!
• Do not fasten the cables together with cable ties.
• Do not install the supply line parallel to the control
cables.
I
Connect the supply line to the mains supply socket.
II
Connect the potential equalisation cable to the
whirltub.
Pre-installation
> Installing a permanent power supply line:
• Pre-connect a separate fuse and residual current
operating device (RCD)
• Pre-connect an all-pole separating main switch
outside the prescribed safety areas (0 - 2)
• Allow the supply line to protrude by 3,000 mm
> Laying the potential equalisation cable:
• Allow the cable to protrude by 3,000 mm
Electrical installation
WH_M_Einbau_MV-AV_Magnete/13.04.5 7
en

Concernant la notice de montage
Cette notice de montage fait partie de la baignoire
Duravit et doit être lue soigneusement avant le montage.
Explication des avertissements et symboles
DANGER! En cas de risques élevés, dangers
mortels, blessures graves
REMARQUE! En cas de dégâts matériels éventuels
Référence au chapitre Installation électrique
Référence à la consigne de montage dans ce
chapitre
Invitation à vérifier (par ex. les rayures)
Indication de la durée (par ex. 10 minutes)
Invitation à vérifier l'étanchéité
Indication de la température
Unité de commande
(quantité en fonction du système balnéo)
Groupe cible et qualification
La baignoire balnéo doit uniquement être montée par des
installateurs sanitaires formés à cet effet. L'installation
électrique doit uniquement être réalisée par des
installateurs électriques qualifiés.
REMARQUE! L'installation doit obligatoirement être
réalisée selon les consignes d'installation des fournisseurs
locaux ainsi que les normes spécifiques aux pays.
Consignes de sécurité
DANGER! Danger de mort par choc électrique.
> NE PAS démonter les composants de la baignoire
balnéo.
Consignes de montage
Avant le montage, lire les fiches techniques de
préinstallation. Celles-ci peuvent être téléchargées sur
Internet via le site www.duravit.com.
20
Vérifier le système balnéo (graphique 20)
> Mettre le système balnéo en marche pendant
10 minutes : pour les circuits avec niveaux
d'intensité, ceux-ci doivent tous être exécutés.
> Laisser couler l'eau dans la baignoire, attendre
10 minutes.
> Vérifier l'étanchéité.
> Si des adaptations sont nécessaires, répéter le
contrôle.
22
Prévoir des trappes de visite (graphique 22)
> L'habillage de la baignoire doit être accessible
et amovible pour l'inspection de sorte que tous
les agrégats importants (pompe, ventilateur et
commande) restent accessibles.
Remarques importantes
8WH_M_Einbau_MV-AV_Magnete/13.04.5
fr

600
600
2250*
0
1
2
3
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 VCA
76xxxx xx x xx xx06: 60 Hz, 220 - 240 VCA
IN= 16 A
IΔN ≤ 30 mA
Alimentation électrique
Protection
RCD
* ou la hauteur de
la tête de douche /
sortie d'eau la plus
élevée ; en fonction
de ce qui est le plus
élevé
Zones de protection selon DIN VDE 0100-701
16
Raccorder la vanne balnéo (graphique 16)
REMARQUE! Eviter les dysfonctionnements !
• Ne pas relier les câbles à l'aide de serre-câbles.
• Le câble d'alimentation ne doit pas être posé
parallèlement aux câbles de commande.
I
Raccorder le câble d'alimentation à la prise
secteur.
II
Raccorder le câble pour la liaison équipotentielle
à la baignoire balnéo.
Préinstallation
> Poser un câble fixe pour l'alimentation électrique :
• Monter une protection séparée et un disjoncteur de
sécurité (RCD) en amont
• Monter un interrupteur principal à coupure
omnipolaire en amont en dehors des zones de
protection définies (0 - 2)
• Le câble doit dépasser de 3000 mm
> Poser le câble pour le potentiel de compensation:
• Le câble doit dépasser de 3000 mm
Installation électrique
WH_M_Einbau_MV-AV_Magnete/13.04.5 9
fr

Betreffende deze montagehandleiding
Deze montagehandleiding is een onderdeel van het
Duravit-bad en moet vóór de montage zorgvuldig worden
doorgelezen.
Uitleg van de signaalwoorden en symbolen
GEVAAR! Bij hoog risico, dodelijk gevaar,
zware verwondingen
AANWIJZING! Bij mogelijke materiële schade
Verwijzing naar het hoofdstuk Elektrische
installatie
Verwijzing naar montageaanwijzingen in dit
hoofdstuk
Visuele controle noodzakelijk (bijv. i.v.m.
krassen)
Indicatie van de tijdsduur (bijv. 10 minuten)
Er moet een dichtheidscontrole worden
uitgevoerd
Temperatuurweergave
Bedieningseenheid
(aantal afhankelijk van het whirlsysteem)
Doelgroep en kwalificatie
Het whirlbad mag uitsluitend door een erkend
installatiebedrijf worden gemonteerd. De elektrische
installatie mag uitsluitend door elektriciens worden
uitgevoerd.
AANWIJZING! De installatievoorschriften van de lokale
nutsbedrijven alsmede de voor het betreffende land
geldende normen moeten volledig in acht worden
genomen.
Veiligheidsinstructies
GEVAAR! Levensgevaar door elektrische schokken.
> Componenten van het whirlbad NIET demonteren.
Montageaanwijzingen
Voor de montage op de gegevensbladen letten.
Deze kunt u op internet downloaden van www.duravit.com.
20
Whirlsysteem controleren (afbeelding 20)
> Whirlsysteem 10 minuten inschakelen: bij cycli
met intensiteitsniveaus deze eenmaal volledig
doorlopen.
> Water in het bad laten staan, 10 minuten
wachten.
> Dichtheid controleren.
> Als aanpassingen nodig zijn, de controle
herhalen.
22
Inspectieopeningen plannen (afb. 22)
> De badpanelen moeten voor onderhoud
toegankelijk en afneembaar zijn, zodat alle
belangrijke aggregaten (pomp, ventilator en
bediening) toegankelijk blijven.
Belangrijke aanwijzingen
10 WH_M_Einbau_MV-AV_Magnete/13.04.5
nl

600
600
2250*
0
1
2
3
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
IN= 16 A
IΔN ≤ 30 mA
Stroomvoorziening
Zekering
RCD
* of hoogte van
de hoogste vast
aangebrachte
douchekop/
wateruitlaat,
afhankelijk wat
hoger is
Beschermende zones volgens DIN VDE 0100-701
16
Whirlbad aansluiten (afb. 16)
AANWIJZING! Functiestoringen vermijden!
• Leidingen niet met kabelbinders samenbinden.
• Toevoerleiding niet evenwijdig aan de regelleidingen
leggen.
I
Toevoerleiding op stopcontact aansluiten.
II
Aardleiding op whirlbad aansluiten.
Voorinstallatie
> Vastgelegde toevoerleiding voor stroomtoevoer
leggen:
• aparte zekering en lekstroomschakelaar (RCD)
voorschakelen
• met alle polen gescheiden hoofdschakelaar buiten
de aangegeven beschermingszones (0 - 2)
voorschakelen
• Toevoerleiding 3000 mm laten uitsteken
> Aardleiding leggen:
• Leiding 3000 mm laten uitsteken
Elektrische installatie
WH_M_Einbau_MV-AV_Magnete/13.04.5 11
nl

Instrucciones de montaje
Estas instrucciones de montaje acompañan a la bañera
Duravit y es necesario leerlas cuidadosamente antes del
montaje.
Explicación de las indicaciones y símbolos de advertencia
¡PELIGRO! Riesgo elevado, peligro de muerte o
lesiones graves
¡ADVERTENCIA! Posibles daños materiales
Indica el capítulo Instalación eléctrica
Indica una advertencia acerca del montaje en
este capítulo
Fíjese que no haya, por ejemplo, arañazos
Tiempo necesario (por ejemplo, 10 minutos)
Compruébese la estanqueidad
Indicación de temperatura
Consola de mandos
(cantidad sujeta al sistema de hidromasaje)
Instaladores y sus cualificaciones
La bañera de hidromasaje únicamente podrán montarla
instaladores sanitarios cualificados. La instalación
eléctrica solo podrán realizarla instaladores eléctricos
cualificados.
¡ADVERTENCIA! Deberán cumplirse sin restricciones
las instrucciones de instalación de las empresas de
suministro locales y las normas específicas de cada país.
Advertencias de seguridad
¡PELIGRO! Peligro de muerte por descarga eléctrica.
> NO desmontar los componentes de la bañera de
hidromasaje.
Advertencia acerca del montaje
Antes de llevar a cabo el montaje, tener en cuenta las
fichas de preinstalación. Pueden descargarse en Internet
del sitio web www.duravit.com.
20
Comprobar el sistema de hidromasaje (imagen 20)
> Encender el sistema de hidromasaje durante
10 minutos: si hay ciclos de distintos niveles de
intensidad, completar cada uno una vez.
> Dejar el agua en la bañera y esperar 10 minutos.
> Comprobar la estanqueidad.
> En caso de tener que realizar ajuster, volver a
realizar la prueba.
22
Prever el registro (imagen 22)
> Para la revisión, el faldón de la bañera debe
poder retirarse para poder acceder a todos los
componentes importantes (bomba, ventiladores y
mandos).
Información importante
12 WH_M_Einbau_MV-AV_Magnete/13.04.5
es

600
600
2250*
0
1
2
3
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
IN= 16 A
IΔN ≤ 30 mA
Suministro eléctrico
Fusible
DDR
* o la altura del
rociador superior/
salida de agua
situada a mayor
altura, dependiendo
de lo que esté más
arriba
Zonas de protección según la norma DIN VDE 0100-701
16
Fijar el sistema de hidromasaje (imagen 16)
¡ADVERTENCIA! Para evitar los fallos de
funcionamiento
• No atar los cables juntos con una brida.
• No colocar el cable de alimentación paralelo a los
cables de mando.
I
Conectar el cable de alimentación a la toma de
corriente.
II
Enchufar a la bañera de hidromasaje el cable de
compensación de potencia.
Preinstalación
> Colocar el cable para el suministro eléctrico bien
fijado:
• Instalar por separado un fusible y un dispositivo dife-
rencial (DDR)
• Instalar un interruptor principal omnipolar fuera de
las zonas de seguridad 0, 1 y 2
• Dejar que el cable de alimentación sobresalga
3.000mm
> Instalar el cable de conexión equipotencial:
• Dejar que el cable sobresalga 3.000mm
Instalación eléctrica
WH_M_Einbau_MV-AV_Magnete/13.04.5 13
es

Istruzioni di montaggio
Le presenti istruzioni di montaggio sono parte integrante
della cabina doccia con bagno turco Duravit e devono
essere lette con attenzione prima dell’installazione del
prodotto.
Legenda
PERICOLO! In caso di rischio elevato, pericolo di
morte o gravi infortuni
NOTA! In caso di rischio di danni alle cose
Riferimento al capitolo Installazione elettrica
Riferimento alla nota al montaggio riportata qui
sotto
Richiesta di ispezione visiva (es. per cercare
graffi)
Indicazione della durata (es. 10 minuti)
Richiesta di verifica della tenuta stagna
Indicazione della temperatura
Unità di comando (La quantità è in funzione del
sistema idromassaggio)
Destinatari e competenza
La vasca idromassaggio deve essere installata
esclusivamente da tecnici specializzati e qualificati.
L’installazione elettrica deve essere eseguita solo da
elettricisti qualificati.
NOTA! Nell'installazione rispettare sempre
rigorosamente le normative specifiche di enti di
approvvigionamento locali e le norme nazionali.
Avvertenze di sicurezza
PERICOLO! Pericolo di morte da scossa elettrica.
> NON smontare componenti della vasca idromassaggio.
Nota al montaggio
Prima di eseguire il montaggio osservare le schede
tecniche di preinstallazione. Tali schede sono scaricabili
da internet al sito www.duravit.com.
20
Verificare il sistema idromassaggio (grafico 20)
> Inserire il sistema idromassaggio per 10 minuti:
per circuiti con livelli d'intensità eseguire un
completo ciclo.
> Lasciare l'acqua nella vasca, attendere 10
minuti.
> Verificare la tenuta stagna.
> In caso siano necessari eseguire degli
adattamenti, ripetere la verifica.
22
Prevedere delle botole per la manutenzione
(grafico 22)
> Il pannello di rivestimento della vasca deve
essere accessibile e rimovibile per eventuali
operazioni di manutenzione, in modo che tutti i
gruppi importanti (pompa, ventola e comando)
rimangano accessibili.
Indicazioni importanti
14 WH_M_Einbau_MV-AV_Magnete/13.04.5
it

600
600
2250*
0
1
2
3
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V CA
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V CA
IN= 16 A
IΔN ≤ 30 mA
Alimentazione elettrica
Interruttore magnetotermico
Salvavita (RCD)
* oppure altezza
della doccetta/
entrata acqua fissa
più alta nel caso sia
superiore
Zone di protezione secondo la normativa DIN VDE 0100-701
16
Collegare la vasca idromassaggio (grafico 16)
NOTA! Evitare anomalie di funzionamento!
• Non legare insieme le tubazioni con legacavo.
• Non posare il cavo di alimentazione parallelo ai
cavi di comando.
I
Collegare il cavo di alimentazione alla scatola di
allacciamento.
II
Collegare il cavo equipotenziale alla vasca
idromassaggio.
Preinstallazione
> Predisporre il cavo di alimentazione:
• Predisporre una messa a terra ed un salvavita (RCD)
separati
• Predisporre un interruttore principale onnipolare
sezionatore fuori dalle zone di protezione indicate
(0 - 2)
• Far fuoriuscire il cavo di alimentazione per una lun-
ghezza di 3000 mm
> Posare il cavo per il collegamento equiponteziale:
• Far fuoriuscire il cavo per una lunghezza di
3000 mm
Installazione elettrica
WH_M_Einbau_MV-AV_Magnete/13.04.5 15
it

Sobre as instruções de montagem
Estas instruções de montagem são parte integrante da
banheira Duravit e devem ser lidas com atenção antes da
montagem.
Descrição das palavras-chave e dos símbolos
PERIGO! Com alto risco, perigos mortais,
ferimentos graves
NOTA! Em caso de possíveis danos materiais
Referência ao capítulo Instalação eléctrica
Referência à informação de montagem neste
capítulo
Solicitação para examinar (p.ex: em relação a
arranhões)
Indicação da duração (por ex. 10 minutos)
Solicitação para verificar a estanqueidade
Indicação da temperatura
Unidade de comando
(o número depende do sistema Whirl)
Grupo-alvo e qualificação
A banheira de hidromassagem só deve ser montada
por instaladores sanitários qualificados. A instalação
eléctrica só deve ser realizada por instaladores
eléctricos qualificados.
NOTA! Devem ser respeitadas as directivas de instalação
locais assim como as normas específicas do país.
Indicações de segurança
PERIGO! Perigo de vida devido a choque eléctrico.
> NÃO desmontar os componentes da banheira de
hidromassagem.
Indicações de montagem
Antes da montagem devem ser observadas as fichas de
pré-instalação. Estas encontram-se na internet, para
download, em www.duravit.com.
20
Verificar o sistema Whirl (gráfico 20)
> Ligar o sistema Whirl durante 10 minutos: em
circuitos com níveis de intensidade, estes devem
funcionar uma vez por completo.
> Encher a banheira com água e aguardar 10
minutos.
> Verificar a estanqueidade.
> Se forem necessárias adaptações, deverá
repetir a verificação.
22
Providenciar aberturas para inspecção e
manutenção (gráfico 22)
> É necessário que o revestimento da banheira
possa ser removido para trabalhos de inspecção e
de manutenção, de modo que haja acesso a todos
os agregados importantes (bomba, soprador e
comando).
Indicações importantes
16 WH_M_Einbau_MV-AV_Magnete/13.04.5
pt

600
600
2250*
0
1
2
3
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
IN= 16 A
IΔN ≤ 30 mA
Alimentação de corrente eléctrica
Protecção
Protecção diferencial residual
* ou altura do
chuveiro/saída de
água, fixo, mais
alto; o que for mais
alto
Zonas de protecção conforme DIN VDE 0100-701
16
Conectar a banheira de hidromassagem (gráfico 16)
NOTA! Evitar erros de funcionamento!
• Não amarrar os cabos com agrupadores de cabos.
• Não instalar o cabo de alimentação paralelamente
aos condutores de comando.
I
Ligar o cabo de alimentação à tomada de rede
eléctrica.
II
Conectar o cabo de compensação de potencial à
banheria de hidromassagem.
Pré-instalação
> Cabo de alimentação instalado de forma fixa para
alimentação de corrente eléctrica:
• instalar um disjuntor separado e um dispositivo de
protecção diferencial residual
• instalar um interruptor multipolar, fora das zonas de
protecção previstas (0 - 2)
• Deixar o cabo de alimentação sobressair 3 000 mm
> Instalar o cabo de alimentação equipotencial:
• Deixar o cabo sobressair 3 000 mm
Instalação eléctrica
WH_M_Einbau_MV-AV_Magnete/13.04.5 17
pt

Om monteringsvejledningen
Denne monteringsvejledning hører med til Duravit
badekarret og skal læses omhyggeligt igennem før
monteringen.
Forklaring af signalordene og symbolerne
FARE! Ved høj risiko, fare med døden til følge,
alvorlige kvæstelser
BEMÆRK! Ved mulige produktskader
Der henvises til kapitel Elinstallation
Henviser til monteringsanvisninger i dette
kapitel
Opfordrer til visuel kontrol (f.eks. for ridser)
Angivelse af varighed (f.eks. 10 minutter)
Opfordrer til at kontrollere for tæthed
Angivelse af temperatur
Betjeningsenhed
(antal retter sig efter spasystemet)
Målgruppe og kvalifikation
Spa-badekarret må kun monteres af uddannede
sanitærinstallatører. Elinstallationen må kun
gennemføres af uddannede el-installatører.
BEMÆRK! Lokale montageregulationer og
landespecifikke standarder skal altid overholdes.
Sikkerhedshenvisninger
FARE! Livsfare som følge af elektrisk stød.
> Demonter IKKE komponenter fra spa-badekarret.
Monteringsanvisninger
Følg forinstallationsarkene, før montering finder sted. Disse
kan downloades fra internettet under www.duravit.com.
20
Spasystem kontrolleres (grafik 20)
> Tænd for spasystemet i 10 minutter: Ved
kredsløb med intensitetstrin: Lad dem løbe
komplet igennem en gang.
> Fyld karret med vand, vent i 10 minutter.
> Kontroller, at alt er tæt.
> Gentag kontrollen, hvis det er nødvendigt at
tilpasse noget.
22
Revisionsåbninger skal være til stede (grafik 22)
> Karpanelet skal være tilgængeligt og kunne tages
af til revisionsarbejde, så alle vigtige aggregater
(pumpe, ventilator og styring) er tilgængelige.
Vigtige henvisninger
18 WH_M_Einbau_MV-AV_Magnete/13.04.5
da

600
600
2250*
0
1
2
3
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
IN= 16 A
IΔN ≤ 30 mA
Strømforsyning
Afsikring
RCD
* eller højde
på det højeste,
fast anbragte
brusehoved/
vandafløb;
afhængigt af, hvad
der ligger højest
Beskyttelseszoner iht. DIN VDE 0100-701
16
Spa-badekar tilsluttes (grafik 16)
BEMÆRK! Undgå funktionsfejl!
• Bind ikke ledninger sammen med kabelholdere.
• Træk ikke en elledning parallelt med
styreledningerne.
I
Tilslut elledningen til nettilslutningsdåsen.
II
Tilslut potentialeudligningsledningen til
spa-badekarret.
Forinstallation
> Træk fastinstalleret elledning til strømforsyning:
• Forkobl separat afsikring og fejlstrøm-beskyttelses-
anordning (RCD)
• Forkobl en hovedafbryder til afbrydelse af alle poler
uden for de fastlagte beskyttelseszoner (0 - 2)
• Sørg for, at elledningen stikker 3 000 mm ud
> Træk en ledning til potentialeudligning:
• Sørg for, at ledningen stikker 3 000 mm ud
Elinstallation
WH_M_Einbau_MV-AV_Magnete/13.04.5 19
da

Asennusohjeesta
Tämä asennusohje on osa Duravit-kylpyammetta ja se on
luettava huolellisesti ennen asennusta.
Merkkisanojen ja symbolien selitys
VAARA! Erittäin vaarallisessa tilanteessa,
kuolettavissa vaaroissa, vakavissa
vammoissa
OHJE! Mahdollisten aineellisten vahinkojen
sattuessa
Viittaus lukuun Sähköasennus
Viite tässä luvussa olevaan asennusohjeeseen
Pyyntö silmämääräiseen tarkastukseen
(esim. naarmujen varalta)
Ajallinen kesto (esim. 10 minuuttia)
Pyyntö tiiviyden tarkastamiseen
Lämpötilatieto
Hallintalaite (määrä riippuu porejärjestelmästä)
Kohderyhmä ja pätevyys
Poreammeen saavat asentaa ainoastaan koulutetut
saniteettialan asentajat. Sähköasennuksen saavat
suorittaa ainoastaan koulutetut sähköasentajat.
OHJE! Paikallisen vesilaitoksen asennusmääräyksiä sekä
maakohtaisia normeja on noudatettava rajoituksetta.
Turvaohjeet
VAARA! Sähköiskusta aiheutuva hengenvaara.
> ÄLÄ pura porealtaan komponentteja.
Asennusohjeet
Huomioi esiasennustietolehtiset ennen asennusta. Nämä
voidaan ladata Internetistä osoitteesta www.duravit.com.
20
Porejärjestelmän tarkastaminen (kuva 20)
> Kytke porejärjestelmä päälle 10 minuutiksi:
Käy tehotasoilla varustettujen kiertojen
tehotasot kerran kokonaan läpi.
> Laske vettä altaaseen, odota 10 minuuttia.
> Tarkasta tiiviys.
> Mikäli sovitukset ovat tarpeen, toista tarkastus.
22
Huoltoluukuilla varustaminen (kuva 22)
> Ammeen etulevyn on oltava helposti
irrotettavissa tarkastusta varten niin, että
kaikkiin tärkeisiin laitteisiin (pumppu, puhallin ja
ohjaus) päästään edelleen käsiksi.
Tärkeitä ohjeita
fi
20 WH_M_Einbau_MV-AV_Magnete/13.04.5
