Postup pri montáži/Postup při montáži/Assembly instuctions
Krok 1 / krok 1 /Step 1
SK:
Nájdite prednú základňu (2) a navlečte na ňu kryt prednej základne (60). Uistite sa, že kryt je v
správnom smere, tak ako je znázornené na obrázku nižšie, pred tým ako ho navlečiete na základňu.
Namontujte zväzok káblov (80) do spodnej časti základne a vrchom von. Buďte opatrný, keď
budete pripevňovať základňu do hlavného rámu, aby nedošlo k preseknutiu alebo prerezaniu
káblov, môže dôjsť aj k poškodeniu základne.
Namontujte prednú základňu na hlavný rám a utiahnite ju použit m 6mm imbusového kľúča (87) a
pomocou piatich 5/16" × ¾" závrtných skrutiek (32), štyroch 5/16 plochých podložiek (33), piatich
5/16" rozdeľovac ch podložiek (35) a jednej 5/16" zakrivenej podložky (34). Nasaďte kryt prednej
základne (60) do miesta na hlavnej časti rotopedu.
Pripojte predný stabilizátor (4) a zadný stabilizátor (5) k hlavnému rámu, pomocou štyroch 5/16” ×
3/4” závrtných skrutiek (32), štyroch 5/16" podložiek (35) a štyroch 5/16 plochých podložiek (33)
a utiahnite ich použit m 6mm imbusového kľúča (87).
CZ:
Najděte předn základnu ( 2 ) a navlečte na ni kryt předn základny ( 60 ) . Ujistěte se , že je kryt ve
správném směru, tak jak je znázorněno na obrázku n že, před t m než ho navlečete na základnu.
Namontujte svazek kabelů ( 80 ) do spodn části základny a vrchem ven. Buďte opatrn , když
budete připevňovat základnu do hlavn ho rámu , aby nedošlo k přeseknut nebo proř znut kabelů ,
může doj t i k poškozen základny.
Namontujte předn základnu na hlavn rám a utáhněte ji použit m 6mm imbusového kl če ( 87 ) a
pomoc pěti 5 / 16 " × ¾ " závrtných šroubů ( 32 ) , čtyř 5 / 16 plochých podložek ( 33 ) , pěti 5 / 16
" rozdělovac ch podložek ( 35 ) a jedné 5 / 16 " zakřivené podložky ( 34 ). Nasaďte kryt předn
základny ( 60 ) do m sta na hlavn části rotopedu .
Připojte předn stabilizátor ( 4 ) a zadn stabilizátor ( 5 ) k hlavn mu rámu , pomoc čtyř 5 / 16 " ×
3 / 4 " závrtných šroubů ( 32 ) , čtyř 5 / 16 " podložek ( 35 ) a čtyř 5 / 16 plochých podložek ( 33 ) a
utáhněte jejich použit m 6mm imbusového kl če ( 87 ).
GB:

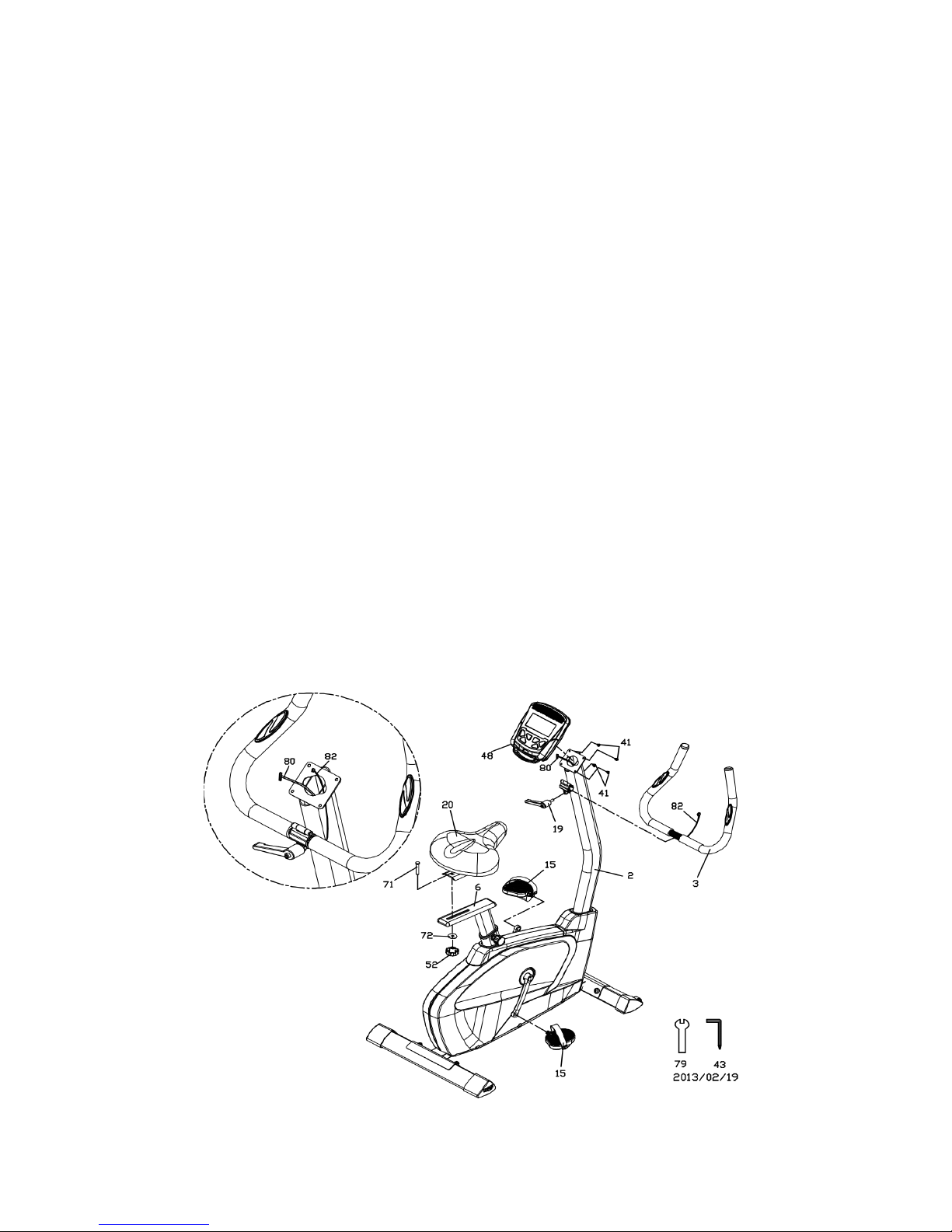

Locate the Console Mast (2) and slide on the Console Mast Cover (60). Make sure the cover is
facing the correct direction, as shown below, before sliding onto mast. Install the wiring harness
(80) into the bottom of the mast and out the top. Be careful when installing the console mast to the
mainframe so as not to pinch or cut the wiring harness, damage to the console may occur.
Install the console mast on the mainframe using the 6mm Allen Wrench (87) to tighten 5pcs of
5/16" × 3/4" Socket Head Cap Bolts (32) , 4pcs of 5/16 Flat Washers (33) , 5pcs of 5/16" Split
Washers (35)and 1pcs of 5/16" Curved Washer (34). Snap the Console Mast Cover (60) in place on
the body of the bike.
Secure Front Stabilizer (4) and Rear Stabilizer (5) with 4pcs of 5/16” × 3/4” Socket Head Cap Bolts
(32), 4pcs of 5/16" Split Washers (35) and 4pcs of 5/16” Flat Washers (33) by using 6mm Allen
Wrench (87).
9
