DL-LWV
Art.-Nr.: 0 1000 5X YY ZZ
eks Engel FOS GmbH & Co. KG
Schützenstraße 2-4
57482 Wenden-Hillmicke
Germany
Tel: [phone]
Fax: [phone]
E-Mail: [e-mail]
Internet: www.eks-engel.de
Rechtliche Hinweise
Legal Notice
Diese Anleitung enthält wichtige Anmerkungen und Warnungen, deren Nichtbe-
achtung zu ernsthaften Personen- oder Anlageschäden führen kann. Bitte lesen
Sie die Anleitung vor Inbetriebnahme der DL-LWV Geräte aufmerksam durch.
Ordnungsgemäßer Transport, korrekte Lagerung und Installation sowie sorgfältige
Bedienung und Instandhaltung der DL-LWV sind entscheidend für den sicheren
Betrieb.
This manual contains important notes and warnings. Their ignoration can cause
serious injuries or damages to the system. Please read the manual carefully
before using the equipment DL-LWV. Correct transport, proper storage and
installation as well as careful operation and maintenance of DL-LWV are critical
for safe operation.

Bedienungsanleitung
Manual
MAN_DL-LWV
Version:
3.6.6
/ 11.01.2021
Freigabe:
U.A.
Seite 2 von 4
Anschlusshinweise
Hardware Installation
Achtung: Beim Betrieb elektrischer Betriebsmittel und Anlagen stehen zwangsläufig
bestimmte Teile unter gefährlicher Spannung. Arbeiten an elektrischen Anlagen oder
Betriebsmitteln dürfen nur von einer Elektrofachkraft oder von unterwiesenen
Personen unter Anleitung und Aufsicht einer Elektrofachkraft, den elektrotechnischen
Regeln entsprechend, vorgenommen werden.
Schalten Sie die Systeme und Endgeräte spannungsfrei.
Rasten Sie das Gerät auf eine Tragschiene DIN EN auf, und überprüfen Sie den
sicheren Halt!
Achtung: Benutzen Sie nur die passenden LWL-Anschlussstecker. Wir weisen
ausdrücklich daraufhin, dass der Anschluss mit falschen Steckverbinder Schäden an
den optischen Anschlüssen hervorrufen kann! Beachten Sie zudem, dass die Stecker,
die eine Verriegelung besitzen, nur in einer definierten Position montiert werden
können.
Achtung: Sehen Sie nicht in den optischen Sender! Das gebündelte und abhängig
von der Wellenlänge sichtbare oder unsichtbare Licht kann zu Augenschäden führen!
Verbinden Sie den ankommenden Lichtwellenleiter mit dem optischen Empfänger und
den abgehenden LWL mit dem optischen Sender des LWL-System.
Benutzen Sie die beigefügten Stopfen, um Sender und Empfänger des LWL-Systems
im nicht eingebauten oder nicht benutzten Zustand vor Verunreinigungen zu
schützen.
Achtung: Knicken Sie das LWL-Kabel nicht zu stark und beachten Sie den Biegeradius.
Andernfalls kann das Kabel beschädigt werden und/oder die Kommunikation
zwischen den LWL-Wandlern nicht mehr gewährleistet werden.
Schalten Sie die Betriebsspannung für die LWL-Systeme ein. Zur Versorgung der
Systeme wird eine Betriebsspannung von 12-30 VDC benötigt, die an die Klemmen
VDC1 oder VDC2 und GND angelegt wird. VDC1 und VDC2 sind redundante
Versorgungsspannungseingänge mit Verpolungsschutz.
Funktion des DIP-Switch:
SW1 bis SW3 : NC
SW4 : +2 dB
SW4 + SW5 : +4 dB
SW6 : Logik-Umkehr
Funktion der Status-LEDs:
VDC : Versorgungsspannung liegt an VDC1 oder VDC2 an
FAIL : Sammel-Fehlermeldung und Fehlerrelais geöffnet
Status : LWL: Optisches Empfangssignal fehlerhaft
Rx : Empfang von Daten.
Fehlerrelais: An Klemmen K1 bis K3 befindet sich ein potentialfreier
Fehlerrelaiskontakt; K2 ist der gemeinsame Anschluss des Relais. Sobald die
optische Verbindung einwandfrei funktioniert zieht das Fehlerrelais an (K1-K2
geschlossen und K2-K3 geöffnet). Wird die optische Verbindung unterbrochen, dann
wird das Fehlerrelais geöffnet (K1-K2 geöffnet und K2-K3 geschlossen). Ebenso
öffnet das Fehlerrelais, wenn an keinem der beiden VDC-Eingänge eine Versor-
gungsspannung anliegt.
Funktion der Kontakte K1 - K2: Fehlerrelaiskontakt: Öffnet im Fehlerfall
Funktion der Kontakte K2 –K3: Fehlerrelaiskontakt: Geschlossen im
Fehlerfall
Power off the devices, which will be connected.
Snap the system onto the DIN EN rail and check the correct holding!
Attention: Only use the correct optical connectors for the fiber optic system. Using
incorrect connectors can cause damage to the fiber optic system. Take care that
connectors with a latch can only be mounted in a defined position.
Attention: Don't stare into the optical cable or the transmitter of the fiber optic system.
Visible and non visible light (depending on its wavelength) of the optical transmitter
can cause eye-damages!
Connect the fiber optic system by using the correct fiber optic cable. Take care that you
always have to connect an optical transmitter and an optical receiver.
Use the plugs to save the unused optical receiver and transmitter against impurity.
Attention: Don't bend the fiber optic cable! Please refer to the specifications of the
cable. Otherwise the fiber optic cable can be damaged and/or the communication will
be disturbed.
Power on the devices. Please use a power supply of 12-30 VDC, connected to the
terminals marked with VDC1, VDC 2 and GND. Note that VDC 1 and VDC 2 are
redundant power inputs with reverse voltage protection.
Function of the DIP-Switch:
SW1 to SW3: NC
SW4 : +2 dB
SW4 + SW5 : +4 dB
SW6 : logic reversal
Function of the Status-LEDs:
VDC : Power Supply at VDC1 or VDC2
FAIL : Failure group signal and failure relay opened
Status : Fiber: Received optical signal failed
Rx : Receiving data.
Failure Relay: Terminals K1 to K3 are connected to a potential free relay. If the optical
connection works without failures the relay gets active and closes K1 to K2 and opens
K2 to K3. If the optical connection is disconnected or power supply at VDC1 or VDC2
fails, the relay will get inactive and K1 to K2 opens and K2 to K3 closes
Function of K1 –K2: Potential free failure relay contact NC.
Function of K2 –K3: Potential free failure relay contact NO
Systembeschreibung
System description
Das System DL-LWV dient der aktiven Kopplung, Verstärkung und Medien-
konverierung unterschiedlicher LWL-Übertragungsstrecken.
Nicht ausreichende Einkoppelleistungen oder Übertragungstrecken mit hoher
Dämpfung erfordern eine Zwischenverstärkung. Unterschiedliche Faserarten in
einer Applikation erfordern zudem eine Medienkonvertierung.
Die Systeme enthalten LWL-Empfänger- und LWL-Sendebausteine. Das an-
kommende Signal wird elektrisch aufbereitet, verstärkt und durch den Sender
wieder in den Lichtwellenleiter eingekoppelt. Mit Hilfe dieses Zwischenverstärkers
ist theoretisch eine unbegrenzte Leitungslänge mit unterschiedlichen Fasertypen
möglich.
Sie besitzen zwei Versorgungsspannungseingänge, so dass sie redundant mit
Spannung versorgt werden können. Ein integriertes Fehlerrelais kann verwendet
werden, um auftretende Fehler zur Anzeige zu bringen.
Als wichtige Leistungsmerkmale gelten die Übertragung mit Kunststofffaser-,
HCS, Multimode- oder Singlemode. Dazu sind die optischen Anschlussarten ST,
SMA, SC, SC-BIDI, FC-PC, E-2000 und HP-Versatile Link verfügbar.
The system DL-LWV works as an amplifier or media converter for several fiber
optic networks.
Less optical power requires an amplification. Different fiber types within one
application need media conversion.
Each channel is connected to the other channels by an electronic circuit. A
message received on one channel is prepared, amplified and coupled back into
the other channel. This is also possible with different kind of fibers.
Important performance features are also the possibility of using all kind of fibers:
POF, HCS, multimode or singlemode fiber optics. Different optical connectors like
ST, SMA, SC, SC-BIDI, FC-PC, E-2000 und HP-Versatile Link are available.
Entsorgungshinweis
Disposal notes
Die Geräte dürfen nicht über den normalen Hausmüll entsorgt werden,
sondern können bei eks Engel FOS GmbH & Co. KG entsorgt werden.
The units must not be disposed with normal household waste but can
be returned to eks Engel FOS GmbH & Co. KG for disposal.

Bedienungsanleitung
Manual
MAN_DL-LWV
Version:
3.6.6
/ 11.01.2021
Freigabe:
U.A.
Seite 3 von 4

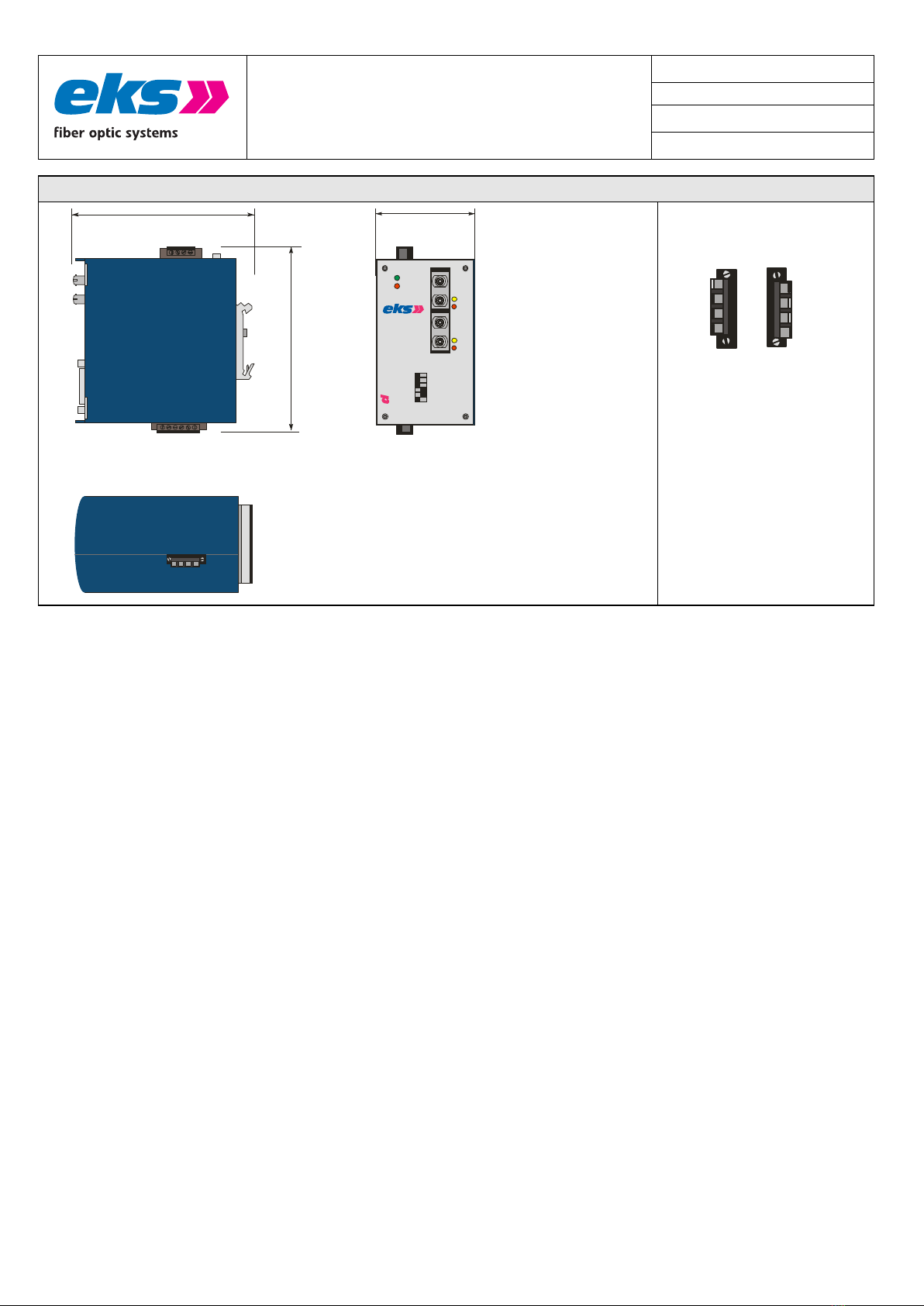

Abmessungen / Dimensions
115 mm
113 mm
GND Earth VDC2 VDC1
K1 K2 K3 K4
V DC 1
FA I L
light
-
RX
Sta tu s
61 mm
RX
Sta tu s
1
Kanal
Channel
2
Kanal
Channel
Singlemode
1300nm
Multimode
850nm
VDC1
VDC2
Earth
GND
K1
K2
K3
K4

Bedienungsanleitung
Manual
MAN_DL-LWV
Version:
3.6.6
/ 11.01.2021
Freigabe:
U.A.
Seite 4 von 4
Bestell-Nr.
Order No
Ausführung
Type
0 1000 52 XX YY
ohne Träger
unmodulated
0 1000 53 XX YY
mit Träger
modulated
Typenauswahl und Technische Daten / Type Selection and Technical Data
Bestell-Nr.-Endung
Order No.-suffix
08
01
11
13
21
23
25
31
33
35
LWL-Anschluss
Fiber-connector
HP
ST
ST
SC
ST
SC
E-2000
ST
SC
E-2000
Faser
Fiber
POF
980/1000µm
POF
980/1000µm
Multi-Mode
62,5 (50) /125µm
Multi-Mode
62,5 (50) /125µm
Single-Mode
9/125µm
Optisches Budget
Optical budget
12 dB
12 dB
8 (4,2) dB
13 dB
17 dB
DIP-Schalter
DIP-Switch.
Sendeleistung (siehe unten)
Fiber Power (see below)
KEINE / NONE
Datenrate max.
Transmission rate max.
1,5 MBit/s, weitere auf Anfrage
1,5 Mbit/s, others on request
LWL - Reichweite
Transmission path
40 m
(180 dB/km)
40 m
(180 dB/km)
2600 (1400)
(3 dB/km)
5 km
(1 dB/km)
30 km
(0,4 dB/km)
Wellenlänge
Wavelength
650 nm
850 nm
1300 nm
1310 nm
Allgemeine Daten
Generell data
Übertragungsart
Transmission
Vollduplex / fullduplex
Status - LEDs
Control - LEDs
Stromversorgung (grün) / Datenempfang (gelb) / Status(rot)
Power supply (green) / Data receive (yellow) / Status (red)
Betriebsspannung
Operating voltage
12-30 VDC, andere Spannungen auf Anfrage
other voltages on request
Stromaufnahme
Current consumption
200 mA
Potentialtrennung
Potential separation
500 VDC (24 VDC RS485)
Betriebstemperatur
Operating temperature
-10 °C - +55 °C
Lagertemperatur
Storage temperature
-40 °C - +85 °C
EMV
EMC
DIN EN 55032:2016-02 - Klasse A / DIN EN 61000-6-2:2006-03
DIN EN 55032:2016-02 - Class A / DIN EN 61000-6-2:2006-03
Gewicht
Weight
500 g
Maße B x H x T
Dimensions W x H x D
B: 60 mm, H: 120 mm, T: 110 mm
W: 60 mm, H: 120 mm, D: 110 mm
Gehäuse / Schutzart
Case / Protection class
Edelstahl, pulverbeschichtet / IP 20
Stainless steel, powder-coated / IP 20
Sendeleistung
(Bestell-Nr.-Endung 08)
Fiber Power
(Order No.-suffix 08)
Kurzstrecken
Short Range
Normal (Default)
Mid Range (Default)
Langstrecken
Long Range
DIP-Schalter
DIP-Switch
OFF ON
OFF ON
OFF ON
