eks EL-1000-XSG-SFP User manual

Bedienungsanleitung
Manual
EL-1000-XSG/XSGP-SFP
EL-100-XS/XSP-SFP
Version:
2021126
/ 29.11.2021
Freigabe:
T.W.
Seite 1 von 4
EL-1000-XSG/XSGP-SFP
EL-100-XS/XSP-SFP
Art.-Nr.: 0 4200 1099
Art.-Nr.: 0 4200 0199
Art.-Nr.: 0 4202 1099
Art.-Nr.: 0 4202 0199
eks Engel FOS GmbH & Co. KG Tel: [phone]
Schützenstrasse 2-4 Fax: [phone]
57482 Wenden-Hillmicke E-Mail: [email protected]
Germany Internet: www.eks-engel.de
Rechtliche Hinweise
Legal Notice
Diese Anleitung enthält wichtige Anmerkungen und Warnungen, deren Nichtbe-
achtung zu ernsthaften Personen- oder Anlageschäden führen kann. Bitte lesen
Sie die Anleitung vor Inbetriebnahme der EL-1000-XSG / XSGP-SFP / EL-100-XS
/ XSP-SFP Geräte aufmerksam durch. Ordnungsgemäßer Transport, korrekte
Lagerung und Installation sowie sorgfältige Bedienung und Instandhaltung der
EL1000-XSG-SFP sind entscheidend für den sicheren Betrieb.
This manual contains important notes and warnings. Their ignoration can cause
serious injuries or damages to the system. Please read the manual carefully
before using the equipment EL-1000-XSG / XSGP-SFP / EL-100-XS / XSP-SFP.
Correct transport, proper storage and installation as well as careful operation and
maintenance of EL-1000-XSG / XSGP-SFP / EL-100-XS / XSP-SFP are critical for
safe operation.

Bedienungsanleitung
Manual
EL-1000-XSG/XSGP-SFP
EL-100-XS/XSP-SFP
Version:
2021126
/ 29.11.2021
Freigabe:
T.W.
Seite 2 von 4
Sicherheitsbeschreibung
security description
Bestimmungsgemäße Verwendung
► Die Geräte dürfen nur wie in der Anleitung beschrieben verwendet werden.
► Sie dürfen nur unbeschädigt und unter den angegebenen Umweltbedingungen
eingesetzt werden.
► Die Gehäuse dürfen nur durch eks-Techniker geöffnet werden.
► In den Geräten befinden sich keine durch den Benutzer wartbaren
Komponenten.
►Die ETHERNET-Verbindungen sind nur für den Anschluss an
Computernetzwerken (LANs) vorgesehen und dürfen nicht an Telefonnetze oder
Telekommunikationsleitungen angeschlossen werden.
Personalanforderungen
► Die Installation und Inbetriebnahme der Geräte darf nur durch technisch
geschultes Personal erfolgen, das sich mit dieser Bedienungsanleitung vertraut
gemacht hat.
► Alle Arbeiten an elektrischen Anlagen dürfen außerdem nur durch eine
Elektrofachkraft oder unter deren Leitung oder Aufsicht durchgeführt
werden.
►Anzuwendende lokale und nationale Sicherheitsbedingungen müssen
jederzeit eingehalten werden.
Versorgungsspannung
►Die Geräte der e-light Produktfamilie inklusive des Relaiskontaktes wurden für
den Betrieb mit, NEC Class 2 konforme Spannungsversorgungen designed.
►Schließen Sie ausschließlich eine dem Typenschild Ihres Gerätes
entsprechende Versorgungsspannung an. Verwenden Sie für die Versorgung
des Switches Leitungen aus Kupfer mit einem Querschnitt von mindestens
0,75mm² bzw. Temperaturbereich von mindestens -40°C bis +80°C ausgelegt
sein.
►Schließen Sie ausschließlich eine dem Typenschild Ihres Gerätes
entsprechende Versorgungsspannung an.
►Achten Sie auf die Übereinstimmung der elektrischen Installation mit lokalen
und nationalen Sicherheitsvorschriften.
►Nehmen Sie ausschließlich unbeschädigte Teile in Betrieb.
►Das Gerät beinhaltet keine Servicebauteile. Interne Sicherungen lösen
ausschließlich bei Gerätedefekt aus. Bei Funktionsstörungen oder
Beschädigungen schalten Sie die Versorgungsspannung ab und senden
Sie das Gerät zur Überprüfung nach eks Engel FOS GmbH & Co. KG.
Gehäuse
► Das Öffnen des Gehäuses bleibt ausschließlich einem autorisierten
Techniker der eks Engel FOS GmbH & Co. KG vorbehalten.
Gehäusetemperatur
► Wenn die Geräte bei Umgebungstemperaturen von über 50 °C betrieben
werden, kann die Temperatur der Geräte mehr als 70 °C betragen.
► Die Geräte müssen dann in einem abgeschlossenen Bereich betrieben werden,
der nur dem Service-Personal zugänglich ist oder Benutzern, die über die
Gründe dieser Einschränkung und über notwendige Vorkehrungen beim Betrieb
über 50 °C informiert wurden.
►Die Switche sind in einem Schaltschrank zu verwenden. Eine Kühlung ist durch
einen permanenten Luftaustausch sicherzustellen.
Sicherheit von Lasereinrichtungen
► Die Geräte enthalten LED- oder LASER-Komponenten nach IEC 60825-1
(2007): Klasse 1 Laser/LED-Produkt.
► Warnung!
►Nicht mit optischen Instrumenten (z.B. Linsen,
Mikroskop) in den Strahl der optischen
Transceiver sehen! Missachtung dieser Warnung
kann zu Augenschäden führen.
► Sehen Sie nicht in den optischen Sender!
► Das gebündelte und abhängig von der
Wellenlänge sichtbare oder unsichtbare Licht kann
zu Augenschäden führen!
Proper use
► The units only as described in these instructions.
► They may only be used intact and under the specified ambient conditions.
► The housing of may only be opened by eks technicians.
►In the equipment there are no user-serviceable components.
►The ETHERNET connections are only intended for connection to computer
networks (LANs) and must not be connected to telephone networks or
telecommunication lines.
Personnel requirements
► The installation and commissioning devices must be performed by technically
trained personnel who are familiar with these operating instructions.
► All work on electrical equipment may only be carried out by a qualified
electrician or under the direction or supervision of a qualified electrician.
► Applicable local and national safety requirements must be complied with at all
times
Power Supply
► The units product family including the relay contact were designed for operation
with NEC Class 2 compliant power supplies.
►Make sure, that the supplied power complies with the specifications on the type
label of the device. To power the switch use cables out of copper with a
minimum crosssection of 0.75mm² or AWG 18. With fixed installation, the
cables must have a temperature range of at least -40 °C to +80 °C.
►Only use undamaged parts.
►The device does not contain components. Solve internal fuses only if the
device is defective. In case of malfunction or Damage switch off the supply
voltage and send the device for checking according to
eks Engel FOS GmbH & Co. KG
Housing
► The opening of the housing remains exclusively an authorized one technicians
of eks Engel FOS GmbH & Co. KG reserved.
Housing temperature
► If the devices of product are operated in ambient temperatures above 50 °C,
the temperature of their housings may be higher than 70 °C.
►The devices must then be located in a Restricted Access Location where
access can only be gained by service personnel or users who have been
instructed about the reasons for the restrictions applied to the location and
about any precautions that shall be taken when operated in ambient
temperatures above 50 °C
►The switch shall be installed inside a cabinet, cooling must be ensured through
a permanent exchange of air.
Safety of laser products
► The devices of the product contain LED / laser components in accordance with
IEC 60825-1 (2007): Class 1 laser/LED-product.
► Warning!
►Do not see in the beam of the optical
transceivers with optical instruments (e.g. lenses,
microscope)! Ignoring this warning can lead to eye
damage.
Entsorgungshinweis
Disposal notes
Die Geräte dürfen nicht über den normalen Hausmüll entsorgt werden,
sondern können bei eks Engel FOS GmbH & Co. KG entsorgt werden.
The units must not be disposed with normal household waste but can
be returned to eks Engel FOS GmbH & Co. KG for disposal.

Bedienungsanleitung
Manual
EL-1000-XSG/XSGP-SFP
EL-100-XS/XSP-SFP
Version:
2021126
/ 29.11.2021
Freigabe:
T.W.
Seite 3 von 4
Anschlusshinweise / Hardware Installation
Systembeschreibung
System description

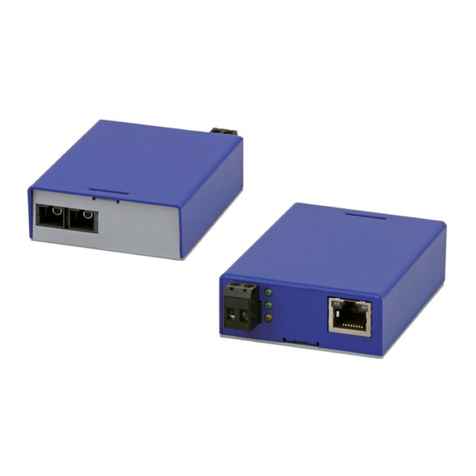

Die Medienkonverter der Serie EL-1000-XSG / XSGP-SFP / EL-100-XS / XSP-
SFP haben eine ultrakompakte Bauform mit den Abmaßen von 63 x 63 x 25 mm.
Sie zeichnen sich durch einfache Funktionalität und Bedienfreundlichkeit wie
Auto-Negotiation und Auto MDI/MDI-X, sowie einen erweiterten
Temperaturbereich aus.
Das flache Design des Gehäuses aus Edelstahl bietet größtmögliche Flexibilität
und Sicherheit bei allen Anwendungen im Innenbereich. Die Montage auf der
Hutschiene ist die bevorzugte Variante. Im Lieferumfang ist daher der Clip bereits
enthalten.
Eingesetzt werden kann der EL-1000-XSG / XSGP-SFP / EL-100-XS / XSP-SFP
überall dort, wo enge Platzverhältnisse herrschen, wie z.B. in
Kleinverteilergehäusen. In Verbindung mit den anderen Systemen der Baureihen
e-light lassen sich somit individuelle Applikationen realisieren.
Das Gerät unterstützt zudem Link Fault Pass-Through (LFP). Durch diese
Funktion wird bei einem Fehler auf der LWL-Seite die Kupferseite abgeschaltet
und umgekehrt bei einem Fehler auf der Kupferseite die LWL-Seite abgeschaltet.
Somit wird der Ausfall einer Verbindung auch an den Endpunkten signalisiert.
The EL-1000-XSG / XSGP-SFP / EL-100-XS / XSP-SFP media converters have
an extra small housing with a dimension of 63 x 63 x 25 mm. Its features are Auto-
Negotiation and Auto MDI/MDI-X as well as an extended temperature range.
The flat design of the stainless-steel housing offers an extremely high degree of
flexibility for all kinds of indoor applications. The media converters can be
mounted onto a DIN rail. A clip is already included in the scope of delivery.
EL-1000-XSG / XSGP-SFP / EL-100-XS / XSP-SFP is suitable wherever there is
little space, e.g. in small distribution boxes. In connection with other systems out
of the e-light series, individual applications can be realized.
Furthermore, the device supports Link Fault Pass-Through (LFP). This function
makes the copper side switch off in case of a failure at the fiber optic side and vice
versa. Thus, a breakdown at the terminals is signaled as well.
Status-LEDs / Status LEDs
Spannungsversorgung / Power supply
PWR (grün/green): Versorgungsspannung angeschlossen (leuchtet)
Supply voltage connected (continuous light)
PoE (grün/green): PoE-Gerät verbunden (leuchtet)
Überlast (blinkt 1 Hz)
Spannung unzulässig oder Überhitzung (blinkt 4Hz)
PoE-Device connected (continuous light);
over-load (blinking 1 Hz)
Voltage out of range or over temperature (blinking 4 Hz)
Fail (rot/red): Kein Link oder Fehler auf LWL- oder Kupferseite (leuchtet)
No link or failure at the fiber optic or copper side
(Continuous light)
P2 (gelb/yellow): RJ45 Link
P2 (grün/green): RJ45 Act
EL-1000-XSG-SFP + EL-100-XS-SFP:
PWR:Versorgungsspannung 12 - 30 VDC
Supply voltage 12 –30 VDC
GND: Versorgungsspannungsmasse
Supply voltage ground
EL-1000-XSGP-SFP + EL-100-XSP-SFP:
PWR:Versorgungsspannung 50 - 57 VDC
Supply voltage 50 - 57 VDC
GND: Versorgungsspannungsmasse
Supply voltage ground
K1-K2 Fehlerrelais, geschlossen im Fehlerfall (Linkverlust oder Ausfall der
Versorgungsspannung)
Failure relay, closed in case of failure (Link Loss or failure of the
supply voltage)
CE-Konformität
CE conformity
Die Geräte stimmen gemäß den Bestimmungen der EU-Richtlinie 2014/30/EU
„RICHTLINIE … über die elektromagnetische Verträglichkeit“ mit den
folgenden Normen und normativen Dokumenten in der heute gültigen Fassung
überein:
DIN EN 61000-6-2 Elektromagnetische Verträglichkeit (EMV) –Teil 6-2:
Fachgrundnormen –Störfestigkeit für Industriebereiche
DIN EN 55032 Einrichtungen der Informationstechnik Funkstör-
eigenschaften –Grenzwerte und Messverfahren
The devices of the agree according to the provisions of EU Directive 2014/30/ EU
"DIRECTIVE... relating to electromagnetic compatibility" with the following
standards and normative documents in the currently valid version:
DIN EN 61000-6-2 Electromagnetic compatibility (EMC) –Part 6-2: Generic
standards - Immunity for industrial environments
DIN EN 55032 Information technology equipment - Radio disturbance
characteristics - Limits and methods of measurement
Abmessungen / Dimension

Bedienungsanleitung
Manual
EL-1000-XSG/XSGP-SFP
EL-100-XS/XSP-SFP
Version:
2021126
/ 29.11.2021
Freigabe:
T.W.
Seite 4 von 4
Technische Daten / Technical specifications
Ethernet-Anschlüsse / Ethernet-connections
TX-Port
TX-Port
RJ45 / Auto-Negotiation / Auto MDI/MDI-X / Unterstützt Längen bis 100 m [Cat 6]
RJ45 / Auto-Negotiation / Auto MDI/MDI-X / Supports length up to 100 m [Cat 6]
IEEE Ethernet
IEEE Ethernet
IEEE 802.3 10Base-T Ethernet / IEEE 802.3u 100Base-TX und
802.3z Gigabit Ethernet / IEEE 802.3ab 1000Base-T Gigabit-Ethernet
IEEE 802.3 10Base-T Ethernet / IEEE 802.3u 100Base-TX and
802.3z Gigabit Ethernet / IEEE 802.3ab 1000Base-T Gigabit Ethernet
IEEE PoE
IEEE PoE
PoE: 15,4 W (IEEE 802.3af) / PoE+: bis zu 30 W (IEEE 802.3at) / 4-Paar PoE: bis zu 90 W (IEEE
802.3bt)
PoE: 15.4 W (IEEE 802.3af) / PoE+: up to 30 W (IEEE 802.3at) / 4-pair PoE: up to 90 W (IEEE 802.3bt)
Modus
Mode
Konverter Modus zwischen Kupfer und Glasfaser
Converter mode between copper and fiber
Allgemeine Angaben / General information
Versorgungsspannung
Operating voltage
Geräte mit PoE: 50 –57 VDC / alle anderen: 12 –30 VDC
Devices with PoE: 50 –57 VDC / all others: 12 –30 VDC
Leistungsaufnahme
Power consumption
Geräte mit PoE: max. 94,0 W / alle anderen: max. 4,0 W
Devices with PoE: max. 94.0 W / all others: max. 4.0 W
Status LEDs
Status LEDs
Spannungsversorgung (grün) / PoE (grün) / Fail (rot) / Link (gelb) / Act (grün)
Power supply (green) / PoE (green) / Fail (red) / Link (yellow) / Act (green)
Fehlerrelais
Failure relay
1 A @ 30 VDC
Latenz
Latency
384 ns 1000 Base-T
361 ns 100 Base-TX
Betriebstemperatur
Operating temperature
-40 °C bis +70 °C
-40 °C to +70 °C
Lagertemperatur
Storage temperature
-40 °C bis +85 °C
-40 °C to +85 °C
Luftfeuchtigkeit
Humidity
5-95% rHd nicht kondensierend
5-95% rHd non-condensing
Elektromagentische Verträglichkeit
Electromagnetic Compatibility
EN 61000-6-2 / EN 55032 Klasse A
EN 61000-6-2 / EN 55032 Class A
Abmessungen / Gewicht
Dimensions / Weight
B: 63 mm, H: 63 mm, T: 25 mm / 140 g
W: 63 mm, H: 63 mm, D: 25 mm / 140 g
Gehäuse / Schutzart
Case / Protection class
Edelstahl, pulverbeschichtet / IP 40
Stainless steel, powder-coated / IP 40
Zulassung / Approval
Basis
Basic
CE
Bestellinformationen / Ordering information
Ausführung
Type
1TX / 1FX
Datenrate
Data Rate
100 MBit/s
100 mbps
1 GBit/s
1 gbps
Artikel-Nr. / Item number
EL-1000-XSG-SFP (ohne / without PoE++)
0 4200 10 99
Artikel-Nr. / Item number
EL-1000-XSGP-SFP (mit / with PoE++)
0 4202 10 99
Artikel-Nr. / Item number
EL-100-XS-SFP (ohne / without PoE++)
0 4200 01 99
Artikel-Nr. / Item number
EL-100-XSP-SFP (mit / with PoE++)
0 4202 01 99
Technische Änderungen vorbehalten. Für Irrtümer und Druckfehler keine Haftung. © eks Engel FOS GmbH & Co. KG
Reserve technical changes. No liability is accepted for errors and printing errors. © eks Engel FOS GmbH & Co. KG
