Eton CX 290 Guide

EINBAU / BEDIENUNG
INSTALLATION / OPERATION
CX 290
CX 290
HOCHTÖNER SYSTEM
TWEETER SYSTEM
GERMAN HIGH TECHNOLOGY
Achtung !
Bitte lesen Sie alle Warnungen in dieser Anleitung. Diese
Informationen sind eingerahmt hervorgehoben und eingefügt, um
Sie über mögliche persönliche Schäden oder Beschädigungen von
Sachwerten zu informieren.
Hörschäden
Anhaltendes, übermäßiges Ausgesetztsein von Lautstärken
über 85 dB kann das Hörvermögen auf Dauer beeinträchtigen. ETON
Lautsprechersysteme sind imstande, auch Lautstärken über 85 dB zu
produzieren.
Lautstärke und Fahrerbewußtsein
Der Gebrauch von Musikanlagen kann das Hören von
wichtigen Verkehrsgeräuschenbehindern und dadurch während der
Fahrt Gefahren auslösen.
ETON übernimmt keine Verantwortung für Gehörschäden,
körperliche Schäden oder Sachschäden, die aus dem Gebrauch oder
Mißbrauch seiner Produkte entstehen.
Attention !
Please read all warnings found in this manual. This
information is highlighted in frames and is included to inform you of
the potential danger of personal injury or damage to property.
Hearing Damage
Continuous, excessive exposure to sound pressure levels in
excess of 85 dB can cause a loss of hearing. ETON components are
capable of producing sound pressure levels greater than 85 dB.
Volume and Driver Awareness
Use of sound components can impair your ability to hear
necessary traffic sounds and may constitute a hazard while driving
your automobile.
ETON accepts no liability for hearing loss, bodily injury or
property damage as a result of use or misuse of this product.
2

Nehmen Sie Ihr Fahrzeug nicht in Betrieb, bevor alle Komponenten des
Lautsprechersystems fest und sicher eingebaut sind. Lose Teile können
im Falle eines plötzlichen Bremsmanövers oder eines Unfalls zu
gefährlichen, fliegenden Geschossen werden.
Bohren oder schrauben Sie nicht in eine Fahrzeugverkleidung oder
einen teppichbezogenen Boden, bevor Sie sich versichert haben daß
darunter keine wichtigen Teile oder Kabel sind. Achten Sie auf Benzin-,
Brems-, Ölleitungen und elektrische Kabel bei der Planung für die
Montage.
Trennen Sie vor Beginn der Montage den Massepol (-) von der Fahr-
zeugbatterie, um eventuelle Kurzschlüsse zu verhindern.
MONTAGE
Einbauplätze wählen
Zu nahe Montage der Hochtöner an reflektierende Flächen kann den
Stereoeffekt beeinträchtigen. Jedes Mittel/Tieftöner und Hochtöner-Paar sollte
nicht weiter als 60 cm auseinander liegen.
Wenn Sie zuerst Ihre Mittel/Tieftöner montieren und die Anschlußkabel ver-
legen, können Sie die optimale Position für die Hochtöner an verschiedenen
Plätzen ausprobieren, bevor Sie diese fest einbauen.
3
Einbau der Hochtöner
Schneiden Sie unter Zuhilfenahme der beiliegenden Bohrschablone ein
entsprechendes Loch. Verlegen Sie das zuführende Anschlußkabel und
montieren die Hochtöner wie in Abbildung 1 gezeigt.
Vorsicht beim Entfernen von Innenverkleidungen. Die Fahrzeugher-
steller verwenden verschiedenste Befestigungsteile, die bei der De-
montage beschädigt werden können.
Achtung: Sollen zur Montage der Lautsprecher Karosseriebleche
ausgeschnitten oder entfernt werden, nehmen Sie Kontakt mit Ihrer
Fahrzeug-Vertragswerkstatt auf. Bei Beschädigungen tragender Kar-
osserieteile kann die Betriebserlaubnis erlöschen.
4
Achten Sie immer darauf, wenn Sie Kabel durch ein Blech verlegen, daß das
Kabel durch eine Kunststoffdurchführung geschützt ist und nicht von einer
scharfen Blechkante beschädigt werden kann, um Kurzschlüsse und daraus
resultierende Schäden am Verstärker oder der Lautsprecher zu vermeiden.
1. Folgen Sie dem Anschlußplan der Abildung 2, um das Lautsprecher-
system mit Ihrem Autoradio und eventuell mit einem Verstärker zu
verbinden.
Die Hochtöner dürfen nur über eine Weiche angeschlossen sein.
2. Nun können Sie die Fahrzeug-Batterie wieder anklemmen und das
Lautsprecher-System testen.
Achtung: Geben Sie keine Spannung auf die Hochtöner, bevor Sie sie
an die passive Weiche angeschlossen zu haben.
ELEKTRISCHER ANSCHLUSS
WICHTIG!
Richtige Hochtonpolarität im KFZ
Die richtige Polung von Hochtöner zu Tieftöner ist für die Klangqualität des
gesamten Soundsystems ein entscheidendes Kriterium. Eine falsche Polarität
kann auch den Klang des besten Lautsprechersystems "zerstören".
In manchen Fällen kann eine Umpolung (Pluspol mit Minuspol vertauscht)
der beiden Hochtöner zu einem besseren Klangergebnis führen. Dies kann
sich auf Grund des Einbauortes bzw. aus der Entfernung der Lautsprecher
zum Zuhörer, oder auch als Folge der Reflektionen im Fahrzeug ergeben.
Da dies sehr individuell ist, kann die Entscheidung erst nach dem Einbau der
Lautsprecher im Fahrzeug getroffen werden.
Beurteilung der richtigen Hochtonpolarität
Nach dem Einbau der Lautsprecher im Fahrzeug werden diese an die
mitgelieferte Frequenzweiche angeschlossen. Die Frequenzweiche ist vorerst
an einer leicht zugänglichen Stelle zu platzieren und am besten direkt vom
Fahrersitz aus erreichbar. Um die richtige Polung zu erkennen reicht in der
Regel der Betrieb eines Kanals (egal ob links oder rechts) völlig aus.
Eine korrekte Polung des Hochtöners lässt sich am einfachsten anhand der
Lautstärke beurteilen.

5
Den Lautstärkeregler so einstellen, dass die Musik in ihrer vollen Bandbreite
(Hochton-, Mittel- und Tieftonbereich) noch gut wahrnehmbar ist.
Lassen Sie einen Musikabschnitt abspielen (ca. 20-30 Sekunden) und achten
genau auf die Wiedergabe. Schalten Sie die Musik ab und verpolen Sie den
Hochtöner an der Frequenzweiche, in dem Sie die Anschlusskabel (plus /
minus) miteinander vertauschen. Hören Sie erneut das Musikstück und
versuchen Sie die Frage zu beantworten, welche der beiden
Anschlußmöglichkeiten die Lautere war. Wiederholen Sie den Versuch
solange, bis Sie sich ganz sicher sind.
Die lautere Wiedergabe zeigt die richtige Polung des Systems an!
Nach Festlegung der Polarität sollte die Hochton - Pegelanpassung noch
einmal überprüft werden.
Tips:
* Bei Dunkelheit oder mit geschlossen Augen lassen sich Hörunterschiede
meist besser erkennen.
* Bei der Auswahl, der für die Bewertung geeigneten Musik, sollte einer
komplexeren instrumentalen Besetzung mit mehreren akustischen
Instrumenten der Vorzug gegeben werden .
Sollte im Ausnahmefall die auf der Frequenzweiche vorhandene
Pegelanpassung dennoch nicht ausreichen (HT-Stellung auf minimum,
Hochtöner immer noch zu laut) kann in Reihe zum Hochtöner ein
Zusatzwiderstand von 2 - 6 Ohm vorgeschaltet werden.
Do not use your automobile until all components of the loudspeaker
system have been secured to the interior framework. Failure to do so
may turn a component into a dangerous, flying projectile during a
sudden stop or accident.
Do not drill or drive screws through any vehicle interior or carpeted
floor before inspecting the underside for potential punctures to control
lines or cables. Be sure to avoid all fuel lines, brake lines, electrical
cables or oil lines when planning the installation.
Before beginning installation of the loudspeaker system remove the
minus connector from the automobile battery in order to avoid
possible short circuits.
MECHANICAL INSTALLATION
6
Choosing a Location
Installation too close to reflective surfaces can negatively affect stereo imaging.
The distance between each mid/woofer and tweeter pair should not exceed 60
cm. We suggest first mounting your mid/woofer and attaching the cables. Then
you can determine the optimum tweeter location by auditioning the tweeters at
several positions in your automobile before permanent installation.
Installing the Tweeters
Use the enclosed drilling template to cut a suitable hole. Lay the leading
connector cable and mount the parts as shown in figure 1.
Caution: Use care when removing interior trim panels. Car manu-
facturers use a variety of fastening devices that can be damaged in the
disassembly process.
Attention: If sheet metal must be cut or removed contact your
authorized car dealer for professional advice. By damage to sup-
porting body structures the safety certificate may be withdrawn.
Whenever you run wires through sheet metal, use tape or grommets to properly
insulate the metal edges from cable jackets. This technique prevents chafing
and possible short circuits that could damage an amplifier or the loudspeakers.
1. Follow the wiring diagras figure 4 to connect the loudspeaker
system to your automobile radio and possibly to an amplifier.
The tweeters should only be installed through a crossover.
2. Replace the automobile battery connector and test the loudspeaker
system.
Caution: Do not apply power to the tweeters without first installing
crossovers.
ELECTRICAL INSTALLATION

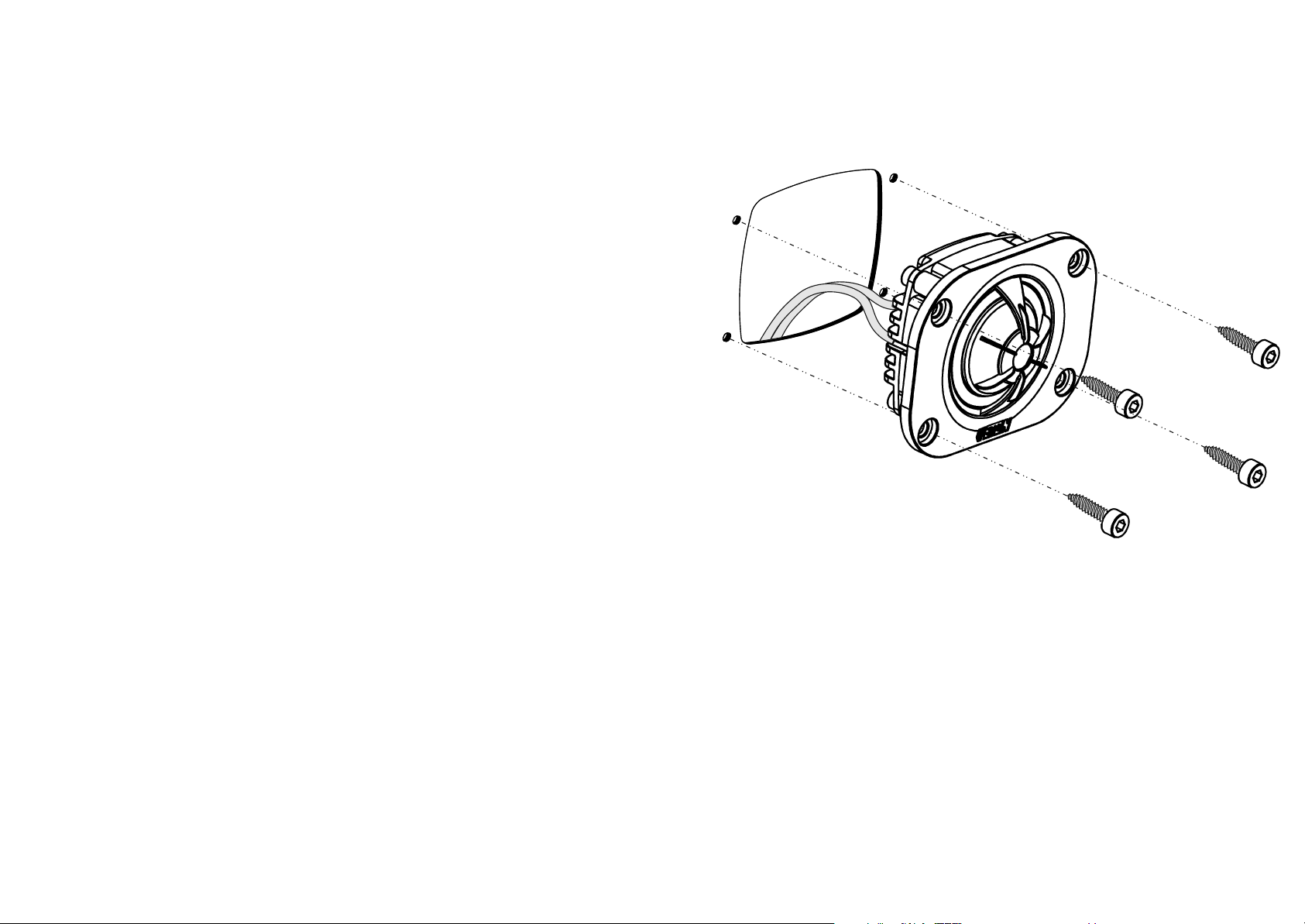

Einbau Hochtöner
Flush mount of Tweeter
Abbildung 1
Figure 1
+ Pol: grüne Kennlinie
+ pole: green marking
7
Important!
Correct high frequency polarity in the automobile
The correct polarity of tweeter to woofer is a decisive factor for the sound
quality of the entire sound system. A false polarity can even "destroy” the
sound of the best loudspeaker system.
In some cases a polarity reversal (exchanged positive and negative poles) of
both tweeters can result in sound quality improvement. This can result from
the mounting position, from the distance between loudspeaker and listener
or also from the sound reflections in the automobile. Since this is very
specific, it cannot be decided until the loudspeakers have been mounted in
the automobile.
Evaluation of the correct high frequency polarity
After the loudspeakers have been mounted in the automobile, they are
connected with the included crossover. At first the crossover should be
placed in an easily accessible position, preferably directly reachable from the
driver's seat. To recognize the correct polarity as a rule the operation of one
channel (either left or right) is sufficient.
The correct polarity of the tweeter can be evaluated most simply from the
volume.
Adjust the volume control so that the music can be clearly heard in its full
band width (high, mid and deep range).
Play a segment of music (about 20 30 seconds) and pay close attention to
the reproduction. Stop the music and reverse the poles of the tweeter on
the crossover by exchanging the connecting cables (plus / minus). Listen to
the music segment again and try to answer the question which of both
connections was louder. Repeat the experiment until you are completely
sure.
The louder reproduction shows the correct polarity of the system!
After the polarity has been decided upon tweeter level adjustment should be
reconsidered.
Tips:
* In the dark or with closed eyes the sound differences are usually more
audible.
* Use a complex instrumental music segment with several acoustic instruments
for the evaluation.
Should in an exceptional case the available crossover level adjustment still
not be sufficient (high frequency position at minimum, with the tweeter still
too loud), it is permissible to switch in an additional resistor of 2 - 6 Ohm in
sequence to the tweeter.
8

WEICHE
CROSSOVER
WEICHE
CROSSOVER
WEICHE
CROSSOVER
WEICHE
CROSSOVER
TWEETER
TWEETER
TWEETER
TWEETER
MID/WOOFER
MID/WOOFER
MID/WOOFER
MID/WOOFER
VERSTÄRKER
AMPLIFIER
AUTORADIO / SOURCE UNIT
LF
LR
RF
RR
Anschlußplan für
2 Kanal
4 Kanal
Wiring diagram for
2-channel
4-channel
Abbildung 2
Figure 2
9
120 W
8 Ohm
1500 - 22000 Hz
90 dB SPL
72x56 mm
20 mm (depth)
Nennbelastbarbeit / Nominal Power
Impedanz / Nominal Impedance
Frequenzbereich / Frequency Response
Empfindlichkeit / Sensivity 1W/1m
Maße / Dimensions
Technische Daten / Specifications
CX 290
10

GERMAN HIGH TECHNOLOGY
V 21.893
11
Bohrschablone · Mounting template
