EUCHNER SGP-TW Series User manual

1
Betriebsanleitung
Sicherheitsschalter SGP-TW… (Twin)
Bestimmungsgemäßer Gebrauch
Sicherheitsschalter der Baureihe SGP-TW sind Verrie-
gelungseinrichtungen ohne Zuhaltung (Bauart2). Der
Betätiger besitzt eine geringe Codierungsstufe. In
Verbindung mit einer beweglichen trennenden Schutz-
einrichtung und der Maschinensteuerung verhindert
dieses Sicherheitsbauteil, dass gefährliche Maschi-
nenfunktionen ausgeführt werden, solange die Schutz-
einrichtung geöffnet ist. Wenn die Schutzeinrichtung
während der gefährlichen Maschinenfunktion geöffnet
wird, wird ein Stoppbefehl ausgelöst.
Das bedeutet:
fEinschaltbefehle, die eine gefährliche Maschinen-
funktion hervorrufen, dürfen erst dann wirksam wer-
den, wenn die Schutzeinrichtung geschlossen ist.
fDas Öffnen der Schutzeinrichtung löst einen Stopp-
befehl aus.
fDas Schließen einer Schutzeinrichtung darf kein
selbstständiges Anlaufen einer gefährlichen Maschi-
nenfunktion hervorrufen. Hierzu muss ein separater
Startbefehl erfolgen. Ausnahmen hierzu siehe
ENISO12100 oder relevante C-Normen
Vor dem Einsatz des Geräts ist eine Risikobeurteilung
an der Maschine durchzuführen z.B. nach folgenden
Normen:
fENISO13849-1
fENISO12100
fIEC62061
Zum bestimmungsgemäßen Gebrauch gehört das
Einhalten der einschlägigen Anforderungen für den
Einbau und Betrieb, insbesondere nach folgenden
Normen:
fENISO13849-1
fENISO14119
fEN60204-1
Wichtig!
fDer Anwender trägt die Verantwortung für die
korrekte Einbindung des Geräts in ein sicheres
Gesamtsystem. Dazu muss das Gesamtsystem
z.B. nach ENISO13849-2 validiert werden.
fWird zur Bestimmung des Perfomance Le-
vels (PL) das vereinfachte Verfahren nach
ENISO13849-1:2015, Abschnitt 6.3 benutzt,
reduziert sich möglicherweise der PL, wenn
mehrere Geräte hintereinander geschaltet werden.
fEine logische Reihenschaltung sicherer Kontakte
ist unter Umständen bis zu PLd möglich. Nähere
Informationen hierzu gibt ISOTR24119.
fLiegt dem Produkt ein Datenblatt bei, gelten die
Angaben des Datenblatts, falls diese von der
Betriebsanleitung abweichen.
Sicherheitshinweise
WARNUNG
Lebensgefahr durch unsachgemäßen Einbau oder
Umgehen (Manipulation). Sicherheitsbauteile erfüllen
eine Personenschutz-Funktion.
fSicherheitsbauteile dürfen nicht überbrückt,
weggedreht, entfernt oder auf andere Weise
unwirksam gemacht werden. Beachten Sie
hierzu insbesondere die Maßnahmen zur Ver-
ringerung der Umgehungsmöglichkeiten nach
ENISO14119:2013, Abschn. 7.
fDer Schaltvorgang darf nur durch speziell dafür
vorgesehene Betätiger ausgelöst werden.
fStellen Sie sicher, dass kein Umgehen durch Er-
satzbetätiger stattndet. Beschränken Sie hierzu
den Zugang zu Betätigern und z.B. Schlüsseln
für Entriegelungen.
fMontage, elektrischer Anschluss und Inbetriebnah-
me ausschließlich durch autorisiertes Fachperso-
nal, welches über spezielle Kenntnisse im Umgang
mit Sicherheitsbauteilen verfügt.
VORSICHT
Gefahr durch hohe Gehäusetemperatur bei Umge-
bungstemperaturen größer 40°C.
fSchalter gegen Berühren durch Personen oder
brennbarem Material schützen.
Funktion
Sicherheitsschalter der Baureihe SGP-TW... (Twin)
besitzen zwei Betätigerköpfe. Sie ermöglichen das
gleichzeitige Überwachen von zwei beweglichen
trennenden Schutzeinrichtungen.
Beim Einführen beider bzw. Herausziehen eines Betä-
tigers werden die Schaltkontakte betätigt.
Schaltzustände
Die detaillierten Schaltzustände für Ihren Schalter
nden Sie in Bild 4. Dort sind alle verfügbaren Schal-
telemente beschrieben.
Schutzeinrichtung geöffnet
Die Sicherheitskontakte sind geöffnet.
Schutzeinrichtung geschlossen
Die Sicherheitskontakte sind geschlossen.
Auswahl des Betätigers
HINWEIS
Schäden am Gerät durch ungeeigneten Betätiger.
Achten Sie darauf den richtigen Betätiger auszu-
wählen.
Achten Sie dabei auch auf den Türradius und die
Befestigungsmöglichkeiten (siehe Bild 3).
Es gibt folgende Ausführungen:
fBetätiger S für Sicherheitsschalter ohne Ein-
führtrichter.
Schlossfunktion mit Zustandsanzeige
(optional)
Verfügt der Schalter über eine Schlossfunktion, kann
der Sicherheitskreis des Antriebs geöffnet und in die-
ser Stellung gehalten werden (siehe Bild 1). Damit wird
ein unbeabsichtigtes Anlaufen der Anlage verhindert.
Wichtig!
fBeim manuellen Entsperren darf der Betätiger
nicht unter Zugspannung stehen.
Die Stellung der Schlossfunktion wird im Sichtfenster
angezeigt.
Sicherheitskreis
geschlossen
Sicherheitskreis
geöffnet
Pos. 1
(Normalbetrieb)
Pos. 2
(Sperrbetrieb)
Markierung
Bild 1: Schlossfunktion und Anzeige
Montage
HINWEIS
Geräteschäden durch falschen Anbau und ungeeig-
nete Umgebungsbedingungen
fSicherheitsschalter und Betätiger dürfen nicht als
Anschlag verwendet werden.
fBeachten Sie ENISO14119:2013, Abschnitte 5.2
und 5.3, zur Befestigung des Sicherheitsschalters
und des Betätigers.
fBeachten Sie ENISO14119:2013, Abschnitt 7,
zur Verringerung von Umgehungsmöglichkeiten
einer Verriegelungseinrichtung
fSchützen Sie den Schalterkopf vor Beschädigung
sowie vor eindringenden Fremdkörpern wie Spä-
nen, Sand, Strahlmitteln usw.
fDie angegebene IP-Schutzart gilt nur, bei korrekt
angezogenen Gehäuseschrauben, Leitungsein-
führungen und Steckverbindern. Anzugsdrehmo-
mente beachten.
Umstellen der Betätigungsrichtung
HINWEIS
Die gesamte Kopfeinheit darf nicht umgestellt
werden.
Bild 2: Umstellen der Betätigungsrichtung
1. Schrauben am Betätigungskopf lösen.
2. Gewünschte Richtung einstellen.
3. Schrauben mit 0,6 Nm anziehen.
4. Nicht benutzten Betätigungsschlitz mit beilie-
gender Schlitzabdeckung verschließen.
Elektrischer Anschluss
WARNUNG
Verlust der Sicherheitsfunktion durch falschen
Anschluss.
fBei der Auswahl von Isolationsmaterial bzw.
Anschlusslitzen auf die erforderliche Temperatur-
beständigkeit sowie mechanische Belastbarkeit
achten!
fFür Sicherheitsfunktionen nur sichere Kontakte
() verwenden.
fIsolieren Sie die Einzeldrähte mit einer Länge
von 6±1mm ab, um einen sicheren Kontakt zu
gewährleisten.
Für Geräte mit Leitungseinführung gilt:
1. Gewünschte Einführöffnung mit geeignetem
Werkzeug öffnen.
2. Kabelverschraubung mit entsprechender
Schutzart montieren.
3. Anschließen und Klemmen mit 0,5Nm anziehen
(Kontaktbelegung siehe Bild 4).
4. Auf Dichtheit der Leitungseinführung achten.
5. Schalterdeckel schließen und verschrauben
(Anzugsdrehmoment 0,5Nm).

2
Betriebsanleitung
Sicherheitsschalter SGP-TW… (Twin)
Funktionsprüfung
WARNUNG
Tödliche Verletzung durch Fehler während der
Funktionsprüfung.
fStellen Sie vor der Funktionsprüfung sicher, dass
sich keine Personen im Gefahrenbereich benden.
fBeachten Sie die geltenden Vorschriften zur
Unfallverhütung.
Überprüfen Sie nach der Installation und nach jedem
Fehler die korrekte Funktion des Geräts.
Gehen Sie dabei folgendermaßen vor:
Mechanische Funktionsprüfung
Der Betätiger muss sich leicht in den Betätigungskopf
einführen lassen. Zur Prüfung Schutzeinrichtung mehr-
mals schließen. Vorhandene manuelle Entriegelungen
(außer Hilfsentriegelung) müssen ebenfalls auf deren
Funktion geprüft werden.
Elektrische Funktionsprüfung
1. Betriebsspannung einschalten.
2. Alle Schutzeinrichtungen schließen.
¨ Die Maschine darf nicht selbständig anlaufen.
3. Maschinenfunktion starten.
4. Schutzeinrichtung öffnen.
¨ Die Maschine muss abschalten und darf sich nicht
starten lassen, solange die Schutzeinrichtung
geöffnet ist.
Wiederholen Sie die Schritte 2 - 4 für jede Schutz-
einrichtung einzeln.
Kontrolle und Wartung
WARNUNG
Gefahr von schweren Verletzungen durch den
Verlust der Sicherheitsfunktion.
fBei Beschädigung oder Verschleiß muss der
gesamte Schalter mit Betätiger ausgetauscht
werden. Der Austausch von Einzelteilen oder
Baugruppen ist nicht zulässig.
fÜberprüfen Sie in regelmäßigen Abständen und
nach jedem Fehler die korrekte Funktion des Ge-
räts. Hinweise zu möglichen Zeitintervallen entneh-
men Sie der ENISO14119:2013, Abschnitt 8.2.
Um eine einwandfreie und dauerhafte Funktion zu
gewährleisten, sind folgende Kontrollen erforderlich:
feinwandfreie Schaltfunktion
fsichere Befestigung aller Bauteile
fBeschädigungen, starke Verschmutzung, Ablage-
rungen und Verschleiß
fDichtheit der Kabeleinführung
fgelockerte Leitungsanschlüsse bzw. Steckver-
binder.
Info: Das Baujahr ist in der unteren, rechten Ecke des
Typschilds ersichtlich.
Haftungsausschluss und
Gewährleistung
Wenn die o. g. Bedingungen für den bestimmungsge-
mäßen Gebrauch nicht eingehalten werden oder wenn
die Sicherheitshinweise nicht befolgt werden oder
wenn etwaige Wartungsarbeiten nicht wie gefordert
durchgeführt werden, führt dies zu einem Haftungs-
ausschluss und dem Verlust der Gewährleistung.
Hinweise zu
Für Geräte mit Leitungseinführung gilt:
Für den Einsatz und die Verwendung gemäß den
Anforderungen von ist eine Kupferleitung für
den Temperaturbereich 60/75°C zu verwenden.
EU-Konformitätserklärung
Die Konformitätserklärung ist Bestandteil der Be-
triebsanleitung und liegt dem Gerät als separates
Blatt bei.
Die originale EG-Konformitätserklärung nden Sie
auch unter: www.euchner.de
Service
Wenden Sie sich im Servicefall an:
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen
Servicetelefon:
[phone]
E-Mail:
[e-mail]
Internet:
www.euchner.de
Technische Daten
Parameter Wert
Gehäusewerkstoff Glasfaserverstärkter Thermoplast
Schutzart IP67
Mech. Lebensdauer 1x106Schaltspiele
Umgebungstemperatur -20…+80 °C
Verschmutzungsgrad
(extern, nach EN60947-1) 3 (Industrie)
Einbaulage beliebig
Anfahrgeschwindigkeit max. 20 m/min
Auszugskraft 25 N
Rückhaltekraft 10 N
Betätigungskraft max. 25 N
Betätigungshäugkeit 6700/h
Schaltprinzip Schleichschaltglied
Kontaktwerkstoff Silberlegierung hauchvergoldet
Anschlussart Leitungseinführung M20x1,5
Leiterquerschnitt (exibel/starr) 0,34…1,5 mm²
Betriebsspannung für
optionale LED-Anzeige
(nur SGP-TW…538H)
L060 12 - 60 V
L110 110 V
L220 230 V
Bedingter Kurzschlussstrom 100 A
Schaltspannung min.
bei 10mA 12 V
Schaltstrom min. bei 24V 1 mA
Kurzschlussschutz (Steuer-
sicherung) nach IEC60269-1 4 A gG
Konv. thermischer Strom Ith 4 A
Gebrauchskategorie nach EN60947-5-1
AC-15 4 A 230 V
DC-13 4 A 24 V
Bemessungsisolationsspannung Ui= 250 V
Bemessungstoßspannungs-
festigkeit Uimp = 2,5 kV
Zuverlässigkeitswerte nach ENISO13849-1
B10D
bei DC-13 100mA/24V 2 x 106
Bild 3: Minimale Türradien
Radiusbetätiger
S-OU-LN
für Einführtrichter
Radiusbetätiger
S-LR-LN
für Einführtrichter
Radiusbetätiger
S-OU-SN Radiusbetätiger S-LR-SN
Betätiger Türradius min.
[mm]
Betaetiger-S-G… 300
Betaetiger-S-W… 300
Radiusbetätiger-S-OU… 200
Radiusbetätiger-S-LR… 200
28,5 +5
16
4
30
35,50
R>20
0
20
26
12
24,5 +5
35,50
R >200
20
R >200
35
24,5+5
R >200
4
39
29,5+5

Betriebsanleitung
Sicherheitsschalter SGP-TW… (Twin)
3
Technische Änderungen vorbehalten, alle Angaben ohne Gewähr. © EUCHNER GmbH + Co. KG 2100872-06-06/21 (Originalbetriebsanleitung)
Bild 4: Schaltelemente und Schaltfunktionen
Ausführung Schaltglieder
SGP-TW.-538H… 2 Öffner
SGP-TW.-2131H… 3 Öffner + 1 Schließer
34
42
22
12
11 12
2221
22
12
21
11
41 42
3433
33
41
21
11
2221
11 12
Schutzeinrichtung
geschlossen
Schutzeinrichtung
offen
Bild 5: Maßzeichnung SGP-TW…
Erforderlicher Mindestweg + zul. Nachlauf
Anfahrrichtung Betätiger S
Standard
horizontal (h) 24,5 + 5
vertikal (v) 24,5 + 5
0,3 B
h
h
31
30
<40>
72
Ø 5,2
Ø4,1
M=0,6Nm
Ø5,1
0,3 A
16
20 20
44
82
B
M 20x1,5 (3x)
30
<73>
<79>
41,2
16
22
32
160
4
B
v
v
Eintauch- tiefe
Eintauchtiefe
xierte Positionierung
für Sicherheitsanwendungen
(Schraube M5)

4

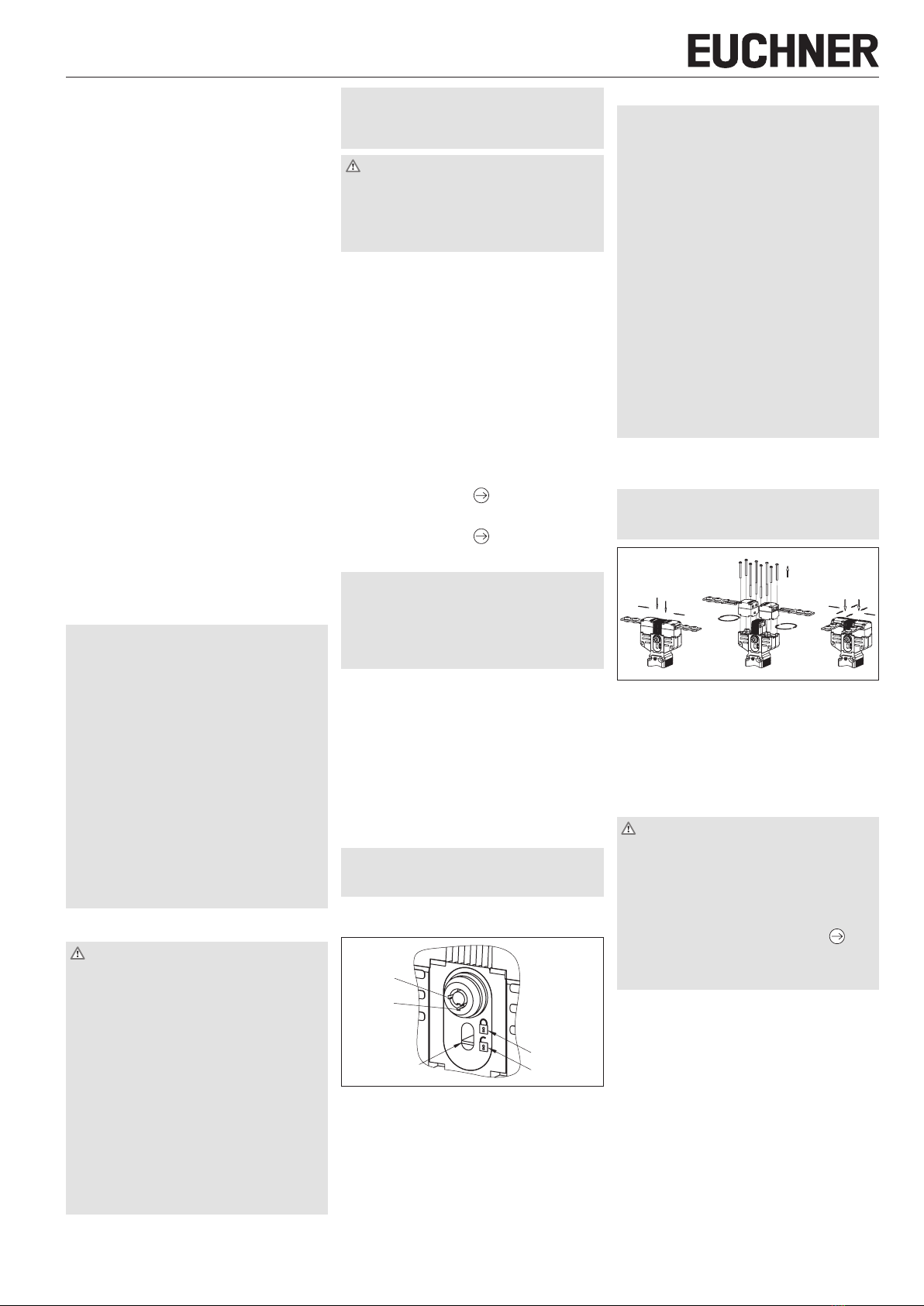

Operating Instructions
Safety Switch SGP-TW… (Twin)
Correct use
Safety switches series SGP-TW are interlocking
devices without guard locking (type 2). The actu-
ator has a low coding level. In combination with a
movable guard and the machine control, this safety
component prevents dangerous machine functions
from occurring while the guard is open. A stop
command is triggered if the guard is opened during
the dangerous machine function.
This means:
fStarting commands that cause a dangerous ma-
chine function must become active only when the
guard is closed.
fOpening the guard triggers a stop command.
fClosing a guard must not cause automatic starting
of a dangerous machine function. A separate start
command must be issued. For exceptions, refer to
ENISO12100 or relevant C-standards.
Before the device is used, a risk assessment must
be performed on the machine, e.g. in accordance
with the following standards:
fENISO13849-1
fENISO12100
fIEC62061
Correct use includes observing the relevant require-
ments for installation and operation, particularly
based on the following standards:
fENISO13849-1
fENISO14119
fEN60204-1
Important!
fThe user is responsible for the proper integration
of the device into a safe overall system. For this
purpose, the overall system must be validated,
e.g. in accordance with ENISO13849-2.
fIf the simplied method according to section 6.3
of ENISO13849-1:2015 is used for determining
the Performance Level (PL), the PL might be re-
duced if several devices are connected in series.
fLogical series connection of safe contacts is
possible up to PLd in certain circumstances.
More information about this is available in
ISOTR24119.
fIf a product data sheet is included with the prod-
uct, the information on the data sheet applies
in case of discrepancies with the operating
instructions.
Safety precautions
WARNING
Danger to life due to improper installation or due
to bypassing (tampering). Safety components
perform a personnel protection function.
fSafety components must not be bypassed,
turned away, removed or otherwise rendered
ineffective. On this topic pay attention in partic-
ular to the measures for reducing the possibility
of bypassing according to ENISO14119:2013,
section 7.
fThe switching operation must be triggered only
by actuators designated for this purpose.
fPrevent bypassing by means of replacement
actuators. For this purpose, restrict access to
actuators and to keys for releases, for example.
fMounting, electrical connection and setup only
by authorized personnel possessing special
knowledge about handling safety components.
CAUTION
Danger due to high housing temperature at ambi-
ent temperatures above 40°C.
fProtect switch against touching by personnel or
contact with ammable material.
Function
Safety switches series SGP-TW.. (Twin) have two
actuator heads. They permit the simultaneous
monitoring of two movable guards.
The switching contacts are actuated on the insertion
of both actuators/the removal of one actuator.
Switching states
The detailed switching states for your switch can
be found in Fig. 4. All available switching elements
are described there.
Guard open
The safety contacts are open.
Guard closed
The safety contacts are closed.
Selection of the actuator
NOTICE
Damage to the device due to unsuitable actuator.
Make sure to select the correct actuator.
Additionally pay attention to the door radius and
the mounting options (see Fig. 3).
The following versions are available:
fActuator S for safety switches without insertion
funnel.
Lock function with state indication
(optional)
If the switch has a lock function, the safety circuit
for the drive can be opened and maintained in this
position (see Fig. 1). This prevents unintentional
starting of the system.
Important!
fThe actuator must not be under tensile stress
during manual release.
The lock function setting is indicated in the window.
Safety circuit closed
Safety circuit open
Pos. 1
(normal
operation)
Pos. 2
(locked)
Marking
Fig. 1: Lock function and indication
Mounting
NOTICE
Device damage due to improper mounting and
unsuitable ambient conditions
fSafety switches and actuators must not be used
as an end stop.
fObserve ENISO14119:2013, sections 5.2 and
5.3, for information about mounting the safety
switch and the actuator.
fObserve ENISO14119:2013, section 7, for
information about reducing the possibilities for
bypassing an interlocking device.
fProtect the switch head against damage, as well
as penetrating foreign objects such as swarf,
sand and blasting shot, etc.
fThe specied IP degree of protection is applica-
ble only if the housing screws, cable entries and
plug connectors are properly tightened. Observe
the tightening torques.
Changing the actuating direction
NOTICE
It is not possible to change the position of the
entire head unit.
Fig. 2: Changing the actuating direction
1. Remove the screws from the actuating head.
2. Set the required direction.
3. Tighten the screws with a torque of 0.6 Nm.
4. Cover the unused actuating slot with the en-
closed slot cover.
Electrical connection
WARNING
Loss of the safety function due to incorrect
connection.
fWhen choosing the insulation material and
wires for the connections, pay attention to the
required temperature resistance and the max.
mechanical load!
fUse only safe contacts ( ) for safety functions.
fStrip the insulation from the ends of the individ-
ual wires over a length of 6±1mm to ensure a
reliable contact.
The following information applies to devices
with cable entry:
1. Use a suitable tool to open the desired inser-
tion opening.
2. Fit the cable gland with the appropriate degree
of protection.
3. Connect and tighten the terminals with 0.5Nm
(for terminal assignment, see Fig. 4).
4. Check that the cable entry is sealed.
5. Close the switch cover and screw in place
(tightening torque 0.5Nm).

5
Operating Instructions
Safety Switch SGP-TW… (Twin)
Function test
WARNING
Fatal injury due to faults during the function test.
fBefore carrying out the function test, make sure
that there are no persons in the danger zone.
fObserve the valid accident prevention regula-
tions.
Check the device for correct function after installa-
tion and after every fault.
Proceed as follows:
Mechanical function test
The actuator must slide easily into the actuating
head. Close the guard several times to check the
function. The function of any manual releases (except
for the auxiliary release) must also be tested.
Electrical function test
1. Switch on operating voltage.
2. Close all guards.
¨ The machine must not start automatically.
3. Start the machine function.
4. Open the guard.
¨ The machine must switch off and it must not be
possible to start it as long as the guard is open.
Repeat steps 2 - 4 for each guard.
Inspection and service
WARNING
Danger of severe injuries due to the loss of the
safety function.
fIf damage or wear is found, the complete switch
and actuator assembly must be replaced. Re-
placement of individual parts or assemblies is
not permitted.
fCheck the device for proper function at regular
intervals and after every fault. For informa-
tion about possible time intervals, refer to
ENISO14119:2013, section 8.2.
Inspection of the following is necessary to ensure
trouble-free long-term operation:
fcorrect switching function
fsecure mounting of all components
fdamage, heavy contamination, dirt and wear
fsealing of cable entry
floose cable connections or plug connectors.
Info: The year of manufacture can be seen in the
bottom, right corner of the type label.
Exclusion of liability and warranty
In case of failure to comply with the conditions for
correct use stated above, or if the safety regula-
tions are not followed, or if any servicing is not
performed as required, liability will be excluded and
the warranty void.
Notes about
The following information applies to devices
with cable entry:
For use and application as per the requirements
of a copper wire for the temperature range
60/75°C must be used.
EU declaration of conformity
The declaration of conformity is part of the oper-
ating instructions, and it is included as a separate
sheet with the device.
The original EC declaration of conformity can also
be found at: www.euchner.com
Service
If servicing is required, please contact:
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen
Service telephone:
[phone]
E-mail:
[e-mail]
Internet:
www.euchner.com
Technical data
Parameter Value
Housing material Reinforced thermoplastic
Degree of protection IP67
Mechanical life 1 x 106operating cycles
Ambient temperature -20 … +80 °C
Degree of contamination
(external, acc. to EN60947-1) 3 (industrial)
Installation orientation Any
Approach speed, max. 20 m/min
Extraction force 25 N
Retention force 10 N
Actuating force, max. 25 N
Actuation frequency 6,700/h
Switching principle Slow-action switching contact
Contact material Silver alloy, gold ashed
Connection Cable entry M20 x 1.5
Conductor cross-section
(exible/rigid) 0.34 … 1.5 mm²
Operating voltage for optional
LED indicator
(only SGP-TW…538H)
L060 12 - 60 V
L110 110 V
L220 230 V
Conditional short-circuit
current 100 A
Switching voltage, min.,
at 10mA 12 V
Switching current, min., at
24V 1 mA
Short circuit protection
(control circuit fuse) acc. to
IEC60269-1
4 A gG
Convent. thermal current Ith 4 A
Utilization category acc. to EN60947-5-1
AC-15 4 A 230 V
DC-13 4 A 24 V
Rated insulation voltage Ui= 250 V
Rated impulse withstand
voltage Uimp = 2.5 kV
Reliability values acc. to ENISO13849-1
B10D
at DC-13 100mA/24V 2 x 106
Fig. 3: Minimum door radii
Hinged actuator S-OU-LN
for insertion funnel Hinged actuator S-LR-LN for insertion funnel
Hinged actuator S-OU-SN Hinged actuator S-LR-SN
Actuator Door radius,
min. [mm]
Actuator S-G… 300
Actuator S-W… 300
Hinged actuator S-OU… 200
Hinged actuator S-LR… 200
28,5 +5
16
4
30
35,50
R>20
0
20
26
12
24,5 +5
35,50
R >200
20
R >200
35
24,5+5
R >200
4
39
29,5+5

Operating Instructions
Safety Switch SGP-TW… (Twin)
6
Subject to technical modications; no responsibility is accepted for the accuracy of this information. © EUCHNER GmbH + Co. KG 2100872-06-06/21 (translation of the original operating instructions)
Fig. 4: Switching elements and switching functions
Version Switching contacts
SGP-TW.-538H… 2 NC contacts
SGP-TW.-2131H… 3 NC + 1NO contacts
34
42
22
12
11 12
2221
22
12
21
11
41 42
3433
33
41
21
11
2221
11 12
Guard closed Guard open
Fig. 5: Dimension drawing for SGP-TW…
Necessary minimum travel + perm. overtravel
Approach direction Actuator S
standard
Horizontal (h) 24.5 + 5
Vertical (v) 24.5 + 5
0,3 B
h
h
31
30
<40>
72
Ø 5,2
Ø4,1
M=0,6Nm
Ø5,1
0,3 A
16
20 20
44
82
B
M 20x1,5 (3x)
30
<73>
<79>
41,2
16
22
32
160
4
B
v
v
Insertion depth
Insertion depth
Fixed positioning
for safety applications
(screw M5)

7
Mode d’emploi
Interrupteur de sécurité SGP-TW… (Twin)
Utilisation conforme
Les interrupteurs de sécurité de la série SGP-TW
sont des dispositifs de verrouillage sans interver-
rouillage (type2). L’élément d’actionnement est
doté d’un faible niveau de codage. Utilisé avec un
protecteur mobile et le système de commande de
la machine, ce composant de sécurité interdit toute
fonction dangereuse de la machine tant que le pro-
tecteur est ouvert. Un ordre d’arrêt est émis en cas
d’ouverture du protecteur pendant le fonctionnement
dangereux de la machine.
Cela signie que:
fLes commandes de mise en marche entraînant
une fonction dangereuse de la machine ne peuvent
prendre effet que lorsque le protecteur est fermé.
fL’ouverture du protecteur déclenche un ordre
d’arrêt.
fLa fermeture d’un protecteur ne doit pas entraîner
le démarrage automatique d’une fonction dange-
reuse de la machine. Un ordre de démarrage sépa-
ré doit être donné à cet effet. Pour les exceptions,
voir ENISO12100 ou normes C correspondantes.
Avant d’utiliser l’appareil, il est nécessaire d’effectuer
une analyse d’appréciation du risque sur la machine,
par ex. selon les normes suivantes:
fENISO13849-1
fENISO12100
fIEC62061
Pour une utilisation conforme, les instructions ap-
plicables au montage et au fonctionnement doivent
être respectées, en particulier selon les normes
suivantes:
fENISO13849-1
fENISO14119
fEN60204-1
Important!
fL’utilisateur est responsable de l’intégration
correcte de l’appareil dans un système global
sécurisé. Ce dernier doit être validé à cet effet,
par ex. selon ENISO13849-2.
fSi la détermination du niveau de performance
ou Performance Level (PL) fait appel à la pro-
cédure simpliée selon ENISO13849-1:2015,
paragraphe 6.3, le PL peut diminuer lorsque
plusieurs appareils sont raccordés en série l’un
à la suite de l’autre.
fUn circuit logique en série avec des contacts
sûrs est possible jusqu’au niveau PLd dans
certaines conditions. Pour des informations plus
détaillées à ce sujet, voir ISOTR24119.
fSi le produit est accompagné d’une che tech-
nique, les indications de cette dernière prévalent
en cas de différences avec les indications gu-
rant dans le mode d’emploi.
Consignes de sécurité
AVERTISSEMENT
Danger de mort en cas de montage ou de
manipulation non conforme (frauduleuse). Les
composants de sécurité remplissent une fonction
de protection des personnes.
fLes composants de sécurité ne doivent pas être
contournés, déplacés, retirés ou être inactivés
de quelque manière que ce soit. Tenez compte
en particulier des mesures de réduction des pos-
sibilités de fraude selon ENISO14119:2013,
paragr. 7.
fLa manœuvre ne doit être déclenchée que par les
éléments d’actionnement prévus spécialement
à cet effet.
fAssurez-vous que toute utilisation d’un élément
actionneur de remplacement soit impossible.
Limitez pour ce faire l’accès aux actionneurs et
par ex. aux clés pour les déverrouillages.
fMontage, raccordement électrique et mise en
service exclusivement par un personnel habilité
disposant des connaissances spéciques pour le
travail avec des composants de sécurité.
ATTENTION
Danger en raison de la température élevée du
boîtier si la température ambiante est supérieure
à 40°C.
fProtéger l’interrupteur contre tout contact avec
des personnes ou des matériaux inammables.
Fonction
Les interrupteurs de sécurité de la série SGP-TW...
(Twin) possèdent deux têtes d’actionnement. Ils
permettent de surveiller simultanément deux pro-
tecteurs mobiles.
L’introduction des deux languettes ou le retrait d’une
languette a pour effet d’actionner les contacts de
commutation.
États de commutation
Vous trouverez les états de commutation détaillés
pour votre interrupteur à la Fig. 4. Tous les éléments
de commutation disponibles y sont décrits.
Protecteur ouvert
Les contacts de sécurité sont ouverts.
Protecteur fermé
Les contacts de sécurité sont fermés.
Choix de l’élément d’actionnement
AVIS
Endommagement de l’appareil par un élément d’ac-
tionnement non approprié. Veillez à sélectionner
l’élément d’actionnement correct.
Tenez compte également du rayon de porte et des
possibilités de xation (voir Fig. 3).
Il existe les versions suivantes:
fLanguette S pour interrupteur de sécurité sans
module d’insertion.
Fonction verrou avec indication
d’état (en option)
Si l’interrupteur dispose d’une fonction verrou, le
circuit de sécurité de l’entraînement de la machine
peut être ouvert et maintenu dans cette position (voir
Fig. 1). Ceci permet d’éviter ainsi tout démarrage
intempestif de l’installation.
Important!
fLors du déblocage manuel, la languette ne doit
pas être en état de traction.
La position de la fonction verrou s’afche dans la
fenêtre.
Circuit de sécurité
fermé
Circuit de sécurité
ouvert
Pos. 1
(fonction
normale)
Pos. 2
(fonction
bloquée)
Repère
Fig. 1: Fonction verrou et indicateur
Montage
AVIS
Endommagement de l’appareil en cas de montage
erroné et d’environnement inapproprié
fLes interrupteurs de sécurité et les éléments
d’actionnement ne doivent pas être utilisés
comme butée.
fTenez compte de la norme ENISO14119:2013,
paragraphes 5.2 et 5.3, pour la xation de
l’interrupteur de sécurité et de l’élément d’ac-
tionnement.
fTenez compte de la norme ENISO14119:2013,
paragraphe 7, pour les mesures de réduction
des possibilités de fraude d’un dispositif de
verrouillage.
fProtégez la tête de l’interrupteur de tout dom-
mage ainsi que contre la pénétration de corps
étrangers tels que copeaux, sable, grenailles,
etc.
fL’indice de protection IP indiqué est valable uni-
quement avec les vis de boîtier, entrées de câble
et connecteurs correctement serrés. Respecter
les couples de serrage.
Changement de la direction
d’actionnement
AVIS
La position de l’ensemble de la tête ne doit pas
être modiée.
Fig. 2: Changement de la direction d’actionnement
1. Desserrer les vis de la tête d’actionnement.
2. Régler la direction voulue.
3. Serrer les vis au couple de 0,6 Nm.
4. Obturer l’ouverture d’actionnement non utilisée
à l’aide du capuchon de fente fourni.
Raccordement électrique
AVERTISSEMENT
Perte de la fonction de sécurité en cas de raccor-
dement erroné.
fTenir compte, pour le choix du matériau isolant
ou des conducteurs, de la résistance à la tem-
pérature nécessaire ainsi que de la capacité de
charge mécanique!
fUtiliser uniquement des contacts sûrs ( ) pour
les fonctions de sécurité.
fDénudez les brins à une longueur de 6±1mm an
de garantir un contact sûr.
Pour les appareils avec entrée de câble:
1. Percer l’ouverture du presse-étoupe souhaitée
à l’aide d’un outil approprié.
2. Monter le presse-étoupe avec le type de pro-
tection adapté.
3. Effectuer le raccordement et serrer les
bornes au couple de 0,5Nm (affectation des
contacts, voir Fig. 4).
4. Veiller à l’étanchéité à l’entrée du câble.
5. Fermer le couvercle de l’interrupteur et le
visser (couple de serrage 0,5Nm).

8
Mode d’emploi
Interrupteur de sécurité SGP-TW… (Twin)
Contrôle fonctionnel
AVERTISSEMENT
Risque de blessures mortelles en cas d’erreurs
lors du contrôle fonctionnel.
fAssurez-vous que personne ne se trouve dans
la zone de danger avant de débuter le contrôle
fonctionnel.
fObservez les consignes en vigueur relatives à la
prévention des accidents.
Vériez le fonctionnement correct de l’appareil à l’is-
sue de l’installation et après la survenue d’un défaut.
Procédez de la manière suivante:
Contrôle du fonctionnement mécanique
La languette doit rentrer facilement dans la tête
d’actionnement. Pour le contrôle, fermer plusieurs
fois le protecteur. Le fonctionnement des systèmes
de déverrouillage manuel (sauf le déverrouillage
auxiliaire) doit aussi faire l’objet d’un contrôle.
Contrôle du fonctionnement électrique
1. Enclencher la tension de service.
2. Fermer tous les protecteurs.
¨ La machine ne doit pas démarrer automati-
quement.
3. Démarrer la fonction de la machine.
4. Ouvrir le protecteur.
¨ La machine doit s’arrêter et ne plus pouvoir être
redémarrée tant que le protecteur est ouvert.
Répétez les étapes 2 - 4 individuellement pour
chaque protecteur.
Contrôle et entretien
AVERTISSEMENT
Risque de blessures graves par perte de la fonc-
tion de sécurité.
fEn cas d’endommagement ou d’usure, il est né-
cessaire de remplacer entièrement l’interrupteur
avec l’élément d’actionnement. Le remplacement
de composants ou de sous-ensembles n’est pas
autorisé.
fVériez le fonctionnement correct de l’appareil
à intervalles réguliers et après tout défaut
ou erreur. Pour connaître les intervalles de
temps possibles, veuillez consulter la norme
ENISO14119:2013, paragraphe8.2.
Pour garantir un fonctionnement irréprochable et
durable, il convient de vérier les points suivants:
fFonction de commutation correcte
fBonne xation de tous les composants
fDommages, encrassement important, dépôts
et usure
fÉtanchéité à l’entrée du câble
fSerrage des connexions ou des connecteurs.
Info: l’année de construction gure dans le coin
inférieur droit de la plaque signalétique.
Clause de non-responsabilité et
garantie
Tout manquement aux instructions d’utilisation men-
tionnées ci-dessus, aux consignes de sécurité ou à
l’une ou l’autre des opérations d’entretien entraînerait
l’exclusion de la responsabilité et l’annulation de la
garantie.
Remarques concernant
Pour les appareils avec entrée de câble:
Pour que l’utilisation soit conforme aux exigences
de , utiliser un câble de cuivre adapté pour la
plage de température 60/75°C.
Déclaration UE de conformité
La déclaration de conformité fait partie intégrante
du mode d’emploi et est fournie avec l’appareil sur
une feuille séparée.
Vous trouverez aussi la déclaration UE de confor-
mité originale sur le site: www.euchner.com
Service
Pour toute réparation, adressez-vous à:
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen
Téléphone du service clientèle:
[phone]
E-mail:
[e-mail]
Internet:
www.euchner.com
Caractéristiques techniques
Paramètre Valeur
Matériau du boîtier Thermoplastique renforcé avec
des bres de verre
Indice de protection IP67
Durée de vie mécanique 1 x 106manœuvres
Température ambiante -20 … +80 °C
Degré de pollution
(externe, selon EN60947-1) 3 (industrie)
Position de montage Au choix
Vitesse d’attaque max. 20 m/min
Force de retrait 25 N
Force de maintien 10 N
Force d’actionnement max. 25 N
Fréquence d’actionnement 6700/h
Principe de commutation Élément de contact à action
dépendante
Matériau des contacts Alliage argent doré par soufage
Type de raccordement Entrée de câble M20 x 1,5
Section des conducteurs
(exibles/rigides) 0,34 … 1,5 mm²
Tension de service pour indica-
tion par LED en option
(uniquement SGP-TW…538H)
L060 12 - 60 V
L110 110 V
L220 230 V
Courant conditionnel de
court-circuit 100 A
Tension de commutation min.
à 10mA 12 V
Pouvoir de coupure min.
à24V 1 mA
Protection contre les
courts-circuits (fusible de com-
mande) selon IEC60269-1
4 A gG
Courant thermique conv. Ith 4 A
Catégorie d’emploi selon EN60947-5-1
AC-15 4 A 230 V
DC-13 4 A 24 V
Tension assignée d’isolement Ui= 250 V
Tension assignée de tenue
aux chocs Uimp = 2,5 kV
Valeurs de abilité selon ENISO13849-1
B10D
avec DC-13 100mA/24V 2 x 106
Fig. 3: Rayons de porte minimum
Languette articulée S-OU-LN
pour module d’insertion Languette articulée S-LR-LN pour module d’insertion
Languette articulée S-OU-SN Languette articulée S-LR-SN
Élément d’actionnement Rayon porte
min. [mm]
Languette S-G… 300
Languette S-W… 300
Languette art. S-OU… 200
Languette art. S-LR… 200
28,5 +5
16
4
30
35,50
R>20
0
20
26
12
24,5 +5
35,50
R >200
20
R >200
35
24,5+5
R >200
4
39
29,5+5

Mode d’emploi
Interrupteur de sécurité SGP-TW… (Twin)
9
Sous réserve de modications techniques, indications non contractuelles. © EUCHNER GmbH + Co. KG 2100872-06-06/21 (trad. mode d’emploi d’origine)
Fig. 4: Éléments de commutation et fonctions de commutation
Version Contacts
SGP-TW.-538H… 2contacts O
SGP-TW.-2131H… 3contacts O +
1contactF 34
42
22
12
11 12
2221
22
12
21
11
41 42
3433
33
41
21
11
2221
11 12
Protecteur fermé Protecteur ouvert
Fig. 5: Dimensions SGP-TW…
Course min. nécessaire + surcourse adm.
Direction d’attaque Languette S
standard
Horizontale (h) 24,5 + 5
Verticale (v) 24,5 + 5
0,3 B
h
h
31
30
<40>
72
Ø 5,2
Ø4,1
M=0,6Nm
Ø5,1
0,3 A
16
20 20
44
82
B
M 20x1,5 (3x)
30
<73>
<79>
41,2
16
22
32
160
4
B
v
v
Profondeur d’insertion
Profondeur d’insertion
Positionnement xe pour
applications de sécurité
(vis M5)

10
Istruzioni di impiego
Finecorsa di sicurezza SGP-TW… (Twin)
Impiego conforme alla destinazione
d’uso
I necorsa di sicurezza della serie SGP-TW sono di-
spositivi di interblocco senza meccanismo di ritenuta
(tipo 2). L’azionatore è dotato di un basso livello di
codica. In combinazione con un riparo mobile e il
sistema di controllo della macchina, questo compo-
nente di sicurezza impedisce che vengano eseguite
funzioni pericolose della macchina ntanto che il
riparo è aperto. Se, durante una funzione pericolosa
della macchina, il riparo viene aperto si genera un
ordine di arresto.
Ciò signica:
fI comandi di avviamento, che comportano una fun-
zione pericolosa della macchina, possono entrare
in azione solo se il riparo è chiuso.
fL’apertura del riparo fa scattare un ordine di
arresto.
fLa chiusura di un riparo non deve provocare l’avvio
autonomo di una funzione pericolosa della macchi-
na. A questo scopo dovrà essere dato un comando
di avvio separato. Per le eccezioni a riguardo vedi
la ENISO12100 o le norme C pertinenti.
Prima di impiegare il dispositivo, la macchina deve
essere stata oggetto di una valutazione del rischio,
ad es. conformemente alle norme:
fENISO13849-1
fENISO12100
fIEC62061
L’impiego conforme alla destinazione d’uso implica il
rispetto delle vigenti prescrizioni per l’installazione e
l’esercizio, in particolare secondo le seguenti norme:
fENISO13849-1
fENISO14119
fEN60204-1
Importante!
fL’utente è responsabile per l’integrazione corret-
ta del dispositivo in un sistema generale sicuro.
A questo scopo, il sistema generale deve essere
validato p. es. secondo la ENISO13849-2.
fSe per la determinazione del Perfomance Level
(PL) si ricorre alla procedura semplicata secon-
do il paragrafo 6.3 della ENISO13849-1:2015,
si ridurrà eventualmente il PL, se vengono colle-
gati più dispositivi in serie.
fIl collegamento logico in serie di contatti sicuri
è possibile eventualmente no al PLd. Per mag-
giori informazioni consultare la ISOTR24119.
fSe al prodotto è allegata una scheda tecnica,
valgono le indicazioni della stessa qualora fos-
sero diverse da quanto riportato nelle istruzioni
di impiego.
Avvertenze di sicurezza
AVVERTENZA
Pericolo di morte in caso di montaggio errato o elu-
sione (manomissione). I componenti di sicurezza
svolgono una funzione di protezione delle persone.
fI componenti di sicurezza non devono essere né
ponticellati, né girati, né rimossi, né resi inefcaci
in altra maniera. Osservare in proposito le misure
per la riduzione delle possibilità di elusione se-
condo il paragrafo 7 della ENISO14119:2013.
fLa commutazione deve avvenire solo mediante
appositi azionatori.
fAccertarsi che non sia possibile l’elusione tramite
azionatori di riserva. A questo scopo limitare
l’accesso agli azionatori e p. es. alle chiavi per
gli sblocchi.
fL’installazione, il collegamento elettrico e la
messa in servizio sono da afdare esclusiva-
mente al personale specializzato e autorizzato
in possesso delle conoscenze speciche per
l’utilizzo dei componenti di sicurezza.
ATTENZIONE
Pericolo dato dalle elevate temperature della
custodia in presenza di temperature ambiente
superiori a 40°C.
fProteggere il necorsa in modo che non venga a
contatto con persone o materiale inammabile.
Funzione
I necorsa di sicurezza della serie SGP-TW... (Twin)
sono provvisti di due testine di azionamento. Essi
consentono il controllo contemporaneo di due ripari
mobili di protezione.
Introducendo ambedue gli azionatori o estraendone
uno si attivano i contatti di commutazione.
Stati di commutazione
Gli stati di commutazione dettagliati per i necorsa
sono riportati alla Fig. 4, dove sono descritti tutti i
microinterruttori disponibili.
Riparo aperto
I contatti di sicurezza sono aperti.
Riparo chiuso
I contatti di sicurezza sono chiusi.
Scelta dell’azionatore
AVVISO
Danni al dispositivo causati da un azionatore
non idoneo. Assicurarsi di scegliere l’azionatore
corretto.
Tener conto anche del raggio della porta e delle
possibilità di ssaggio (vedi Fig. 3).
Sono disponibili le seguenti esecuzioni:
fAzionatore S per necorsa di sicurezza senza
invito ad imbuto.
Funzione di chiusura con indicatore
di stato (opzionale)
Se il necorsa è dotato di una funzione di chiusura,
è possibile aprire il circuito di sicurezza dell’azio-
namento e mantenerlo in tale posizione (vedi Fig.
1). In questo modo si impedisce l’avvio involontario
dell’impianto.
Importante!
fQuando si sblocca manualmente, l’azionatore
non deve essere sottoposto a trazione.
La posizione della funzione di chiusura è indicato
nella nestra di ispezione.
Circuito di sicurezza
chiuso
Circuito di sicurezza
aperto
Pos. 1
(Funzionamento
normale)
Pos. 2
(Funzionamento
di blocco)
Contrassegno
Fig. 1: Funzione di chiusura e indicatore
Installazione
AVVISO
Danni al dispositivo dovuti al montaggio errato e
a condizioni ambientali non idonee.
fIl necorsa di sicurezza e l’azionatore non devono
essere utilizzati come battute.
fPer il ssaggio del necorsa di sicurezza e
dell’azionatore osservare i paragra 5.2 e 5.3
della ENISO14119:2013.
fPer ridurre le possibilità di elusione di un disposi-
tivo di interblocco osservare il paragrafo 7 della
ENISO14119:2013.
fProteggere la testina del necorsa da danni e
dalla penetrazione di corpi estranei come trucioli,
sabbia, graniglia e così via.
fIl grado di protezione indicato è valido solo se le
viti della custodia, i pressacavo e i connettori ad
innesto sono serrati correttamente. Osservare
le coppie di serraggio.
Modica della direzione di
azionamento
AVVISO
L’intera unità della testina non deve essere mo-
dicata.
Fig. 2: Modica della direzione di azionamento
1. Allentare le viti sulla testina di azionamento.
2. Girare nella direzione desiderata.
3. Serrare le viti con 0,6 Nm.
4. Chiudere l’intaglio di comando non utilizzato
con l’apposita copertura.
Collegamento elettrico
AVVERTENZA
Perdita della funzione di sicurezza in caso di
collegamento errato.
fNella scelta del materiale isolante o dei cavi di
collegamento, considerare la resistenza richie-
sta in termini di temperatura e sollecitazione
meccanica!
fPer le funzioni di sicurezza utilizzare solo contatti
sicuri ( ).
fSpelare i singoli li con una lunghezza di 6±1mm,
per garantire un contatto sicuro.
Per i dispositivi con pressacavo vale quanto
segue:
1. Aprire l’apertura di inserimento desiderata con
un utensile idoneo.
2. Montare il collegamento a pressacavo con il
relativo grado di protezione.
3. Collegare e serrare i morsetti con una coppia
di 0,5Nm (disposizione dei contatti vedi Fig.
4).
4. Accertarsi che il pressacavo sia a tenuta.
5. Chiudere il coperchio del necorsa e avvitarlo
(coppia di serraggio 0,5Nm).

11
Istruzioni di impiego
Finecorsa di sicurezza SGP-TW… (Twin)
Verica delle funzioni
AVVERTENZA
Lesioni mortali in caso di errori durante la prova
funzionale.
fPrima di procedere alla prova funzionale, assi-
curarsi che nessuna persona si trovi nella zona
pericolosa.
fOsservare tutte le normative antinfortunistiche
vigenti.
Dopo l’installazione e dopo qualsiasi guasto, verica-
re il corretto funzionamento del dispositivo.
Procedere come specicato di seguito:
Prova della funzione meccanica
L’azionatore deve potersi inserire facilmente nella
testina di azionamento. Effettuare questa prova
chiudendo più volte il riparo. Anche gli sblocchi ma-
nuali presenti (escluso lo sblocco ausiliario) devono
essere sottoposti alla prova funzionale.
Prova della funzione elettrica
1. Attivare la tensione di esercizio.
2. Chiudere tutti i ripari.
¨ La macchina non deve avviarsi da sola.
3. Avviare la funzione della macchina.
4. Aprire il riparo.
¨ La macchina deve arrestarsi e non deve essere
possibile avviarla, nché il riparo è aperto.
Ripetere le operazioni 2, 3 e 4 per ogni singolo
riparo.
Controllo e manutenzione
AVVERTENZA
Pericolo di lesioni gravi in seguito alla perdita della
funzione di sicurezza.
fIn caso di danneggiamenti o di usura si deve
sostituire il necorsa completo, incluso l’aziona-
tore. Non è ammessa la sostituzione di singoli
componenti o di gruppi!
fVericare il corretto funzionamento del dispositi-
vo ad intervalli regolari e dopo qualsiasi guasto.
Per le indicazioni sugli intervalli temporali consul-
tare il paragrafo 8.2 della ENISO14119:2013.
Per garantire il funzionamento corretto e durevole è
necessario eseguire i seguenti controlli:
fcorretta commutazione,
fssaggio sicuro di tutti i componenti,
feventuali danni, elevato livello di sporco, depositi
e usura,
ftenuta del pressacavo,
feventuale allentamento di collegamenti o con-
nettori.
Informazione: l’anno di costruzione si trova
sull’angolo in basso a destra della targhetta di
identicazione.
Esclusione di responsabilità e
garanzia
In caso di non osservanza delle condizioni sopra
citate per l’impiego conforme alla destinazione
d’uso o delle avvertenze di sicurezza o in caso di
esecuzione impropria di eventuali interventi di manu-
tenzione, si esclude qualsiasi tipo di responsabilità
e la garanzia decade.
Note su
Per i dispositivi con pressacavo vale quanto
segue:
Per l’impiego e l’utilizzo in conformità ai requisiti
si deve utilizzare un cavo in rame per un campo
di temperatura di 60/75°C.
Dichiarazione UE di conformità
La dichiarazione di conformità è parte integrante
delle istruzioni di impiego ed è allegata al disposi-
tivo, su un foglio separato.
La dichiarazione CE di conformità originale si
trova anche al sito: www.euchner.com
Assistenza
Per informazioni e assistenza rivolgersi a:
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen
Assistenza telefonica:
[phone]
E-mail:
[e-mail]
Internet:
www.euchner.com
Dati tecnici
Parametri Valore
Materiale custodia termoplastica rinforzata con bra
di vetro
Grado di protezione IP67
Vita meccanica 1 x 106manovre
Temperatura ambiente -20 … +80 °C
Grado di inquinamento
(esterno, secondo
EN60947-1)
3 (industria)
Posizione di installazione qualsiasi
Velocità di azionamento max. 20 m/min
Forza di estrazione 25 N
Forza di mantenimento 10 N
Forza di azionamento max. 25 N
Frequenza di azionamento 6700/h
Principio di commutazione microinterruttore ad azione lenta
Materiale dei contatti lega di argento placcata oro
Tipo di collegamento pressacavo M20 x 1,5
Sezione del conduttore (essi-
bile/rigido) 0,34 … 1,5 mm²
Tensione d’esercizio per indica-
tore LED opzionale
(solo SGP-TW…538H)
L060 12 - 60 V
L110 110 V
L220 230 V
Corrente di cortocircuito
condizionata 100 A
Tensione di commutazione
min.
a 10mA
12 V
Corrente di commutazione
min. a 24V 1 mA
Protezione contro cortocircuiti
(fusibile di comando) secondo
IEC60269-1
4 A gG
Corrente continua termica
standard Ith 4 A
Categoria di impiego secondo EN60947-5-1
AC-15 4 A 230 V
DC-13 4 A 24 V
Tensione di isolamento
nominale
Ui= 250 V
Rigidità dielettrica nominale Uimp = 2,5 kV
Valori di afdabilità secondo EN ISO 13849-1
B10D
con DC-13 100mA/24V 2 x 106
Fig. 3: Raggi della porta minimi
Azionatore rotativo S-OU-LN
per invito ad imbuto Azionatore rotativo S-LR-LN per invito ad imbuto
Azionatore rotativo S-OU-SN Azionatore rotativo S-LR-SN
Azionatore Raggio porta
min. [mm]
Azionatore S-G… 300
Azionatore S-W... 300
Azionatore rotativo S-OU… 200
Azionatore rotativo S-LR… 200
28,5 +5
16
4
30
35,50
R>20
0
20
26
12
24,5 +5
35,50
R >200
20
R >200
35
24,5+5
R >200
4
39
29,5+5

Istruzioni di impiego
Finecorsa di sicurezza SGP-TW… (Twin)
12
Con riserva di modiche tecniche, tutti i dati sono soggetti a modiche. © EUCHNER GmbH + Co. KG 2100872-06-06/21 (traduzione delle istruzioni di impiego originali)
Fig. 4: Microinterruttori e commutazioni
Esecuzione Contatti
SGP-TW.-538H… 2 NC
SGP-TW.-2131H… 3 NC+ 1NA
34
42
22
12
11 12
2221
22
12
21
11
41 42
3433
33
41
21
11
2221
11 12
Riparo chiuso Riparo aperto
Fig. 5: Dimensioni SGP-TW…
Percorso minimo necessario + oltrecorsa amm.
Direzione di aziona-
mento Azionatore S standard
orizzontale (h) 24,5 + 5
verticale (v) 24,5 + 5
0,3 B
h
h
31
30
<40>
72
Ø 5,2
Ø4,1
M=0,6Nm
Ø5,1
0,3 A
16
20 20
44
82
B
M 20x1,5 (3x)
30
<73>
<79>
41,2
16
22
32
160
4
B
v
v
Inserimento
Inserimento
Posizionamento stabilito per
l’impiego in sicurezza
(vite M5)

13
Manual de instrucciones
Interruptores de seguridad SGP-TW… (Twin)
Utilización correcta
Los interruptores de seguridad de la serie SGP-TW
son dispositivos de enclavamiento sin bloqueo
(tipo2). El actuador cuenta con un nivel de codi-
cación bajo. En combinación con un resguardo
móvil y el sistema de control de la máquina, este
componente de seguridad evita que la máquina
ejecute funciones peligrosas mientras el resguardo
esté abierto. Si el resguardo se abre durante el
funcionamiento peligroso de la máquina, se emite
una orden de parada.
Esto signica que:
flas órdenes de arranque que provoquen un funcio-
namiento peligroso de la máquina solo podrán ser
efectivas si el resguardo está cerrado;
fla apertura del resguardo provoca una orden de
parada;
fel cierre de un resguardo no puede por sí mismo
provocar el inicio de una función peligrosa de
la máquina, sino que para ello debe producirse
una orden de arranque independiente. Para co-
nocer las excepciones a estas reglas, consulte
ENISO12100 o las normas C relevantes.
Antes de utilizar el dispositivo es preciso realizar
una evaluación de riesgos en la máquina, p.ej.,
conforme a las siguientes normas:
fENISO13849-1
fENISO12100
fIEC62061
La utilización correcta incluye el cumplimiento de los
requisitos pertinentes de montaje y funcionamiento,
especialmente conforme a las siguientes normas:
fENISO13849-1
fENISO14119
fEN60204-1
¡Importante!
fEl usuario es el único responsable de la inte-
gración correcta del aparato en un sistema
global seguro. Para ello, el sistema completo
debe validarse, p.ej., conforme a la norma
EN ISO 13849-2.
fSi para determinar el nivel de prestaciones (PL)
se utiliza el procedimiento simplicado según
ENISO13849-1:2015, apartado6.3, es posible
que el PL se reduzca si se conectan en serie
varios dispositivos.
fEn determinadas circunstancias es posible co-
nectar en serie contactos seguros hasta un nivel
de prestaciones PLd. Para más información al
respecto, consulte ISOTR24119.
fSi el producto va acompañado de una cha de
datos, tendrá prioridad la información contenida
en dicha hoja en caso de divergencias respecto
al manual de instrucciones.
Indicaciones de seguridad
ADVERTENCIA
Peligro de muerte por montaje o alteración (ma-
nipulación) inadecuados. Los componentes de
seguridad garantizan la protección del personal.
fLos componentes de seguridad no deben
puentearse, desconectarse, retirarse o que-
dar inoperativos de cualquier otra manera. A
este respecto, tenga en cuenta sobre todo
las medidas para reducir las posibilidades de
puenteo que recoge el apartado7 de la norma
ENISO14119:2013.
fEl proceso de activación debe iniciarse siempre
a través del actuador especialmente previsto
para ello.
fAsegúrese de que no se produce alteración
alguna mediante actuadores de repuesto. Para
ello, limite el acceso a los actuadores y, p.ej.,
a las llaves de desbloqueo.
fEl montaje, la conexión eléctrica y la puesta en
marcha solo deben ser realizados por personal
especializado autorizado y con conocimientos
especícos sobre el manejo de componentes
de seguridad.
ATENCIÓN
Peligro debido a la alta temperatura de la carcasa
cuando la temperatura ambiental supera los 40°C.
fProteja el interruptor para impedir que entre en
contacto con personas o material inamable.
Función
Los interruptores de seguridad de la serie SGP-TW...
(Twin) tienen dos cabezales actuadores. Permiten
controlar dos resguardos móviles al mismo tiempo.
Al introducirse los dos actuadores o extraerse un ac-
tuador, se accionan los contactos de conmutación.
Estados de conmutación
Los estados de conmutación detallados de los
interruptores se muestran en la Fig. 4. También
se describen todos los elementos de conmutación
disponibles.
Resguardo abierto
Los contactos de seguridad están abiertos.
Resguardo cerrado
Los contactos de seguridad están cerrados.
Selección del actuador
AVISO
Daños en el dispositivo si se utiliza un actuador
inadecuado. Asegúrese de elegir el actuador
adecuado.
Tenga también en cuenta el radio de puerta y las
posibilidades de jación (consulte la Fig. 3).
Existen las siguientes variantes:
factuador S para interruptores de seguridad sin
embudo de entrada.
Función de cerradura con indicador
de estado (opcional)
Si el interruptor cuenta con una función de cerra-
dura, el circuito de seguridad del accionamiento
se puede abrir y quedarse en esa posición (véase
la Fig. 1). De esta forma se evita que la instalación
arranque accidentalmente.
¡Importante!
fDurante el desbloqueo manual, el actuador no
debe estar bajo tensión.
La posición de la función de cerrojo se muestra
en la ventana.
Circuito de seguridad
cerrado
Circuito de seguridad
abierto
Pos. 1
(modo normal)
Pos. 2
(modo de
bloqueo)
Marca
Fig. 1: Función de bloqueo e indicador
Montaje
AVISO
Daños en el dispositivo por montaje incorrecto y
condiciones ambientales inadecuadas.
fEl interruptor de seguridad y el actuador no
deben utilizarse como tope.
fConsulte los apartados 5.2 y 5.3 de la norma
ENISO14119:2013 para la jación del inter-
ruptor de seguridad y el actuador.
fConsulte el apartado 7 de la norma
ENISO14119:2013 para reducir las posi-
bilidades de puenteo de los dispositivos de
enclavamiento.
fProteja la cabeza del interruptor de daños y de
la entrada de cuerpos extraños, como virutas,
arena, abrasivos, etc.
fEl grado de protección IP indicado solo es
aplicable si los tornillos de las carcasas, las
inserciones de cable y los conectores están
correctamente apretados. Tenga en cuenta los
pares de apriete.
Cambio de la dirección de
accionamiento
AVISO
No es posible cambiar la cabeza completa.
Fig. 2: Cambio de la dirección de accionamiento
1. Aoje los tornillos del cabezal actuador.
2. Ajuste la dirección deseada.
3. Apriete los tornillos con 0,6 Nm.
4. Cierre la ranura de accionamiento no utilizada
con la tapa para ranuras suministrada.
Conexión eléctrica
ADVERTENCIA
Pérdida de la función de seguridad debido a una
conexión errónea.
fAl elegir el material de aislamiento o los hilos
conductores, tenga en cuenta las resistencias
térmica y mecánica necesarias.
fPara las funciones de seguridad, utilice única-
mente contactos de seguridad ( ).
fPele el aislamiento de los hilos individuales
6±1mm para garantizar un contacto seguro.
Para dispositivos con entrada de cable:
1. Abra la inserción de cable deseada con una
herramienta apropiada.
2. Monte un prensaestopas de cable con un
grado de protección adecuado.
3. Apriete las conexiones y bornes con 0,5Nm
(para la asignación de contactos, consulte la
Fig. 4).
4. Compruebe la estanqueidad de la entrada de
cable.
5. Cierre la tapa y atorníllela (par de apriete
0,5Nm).

14
Manual de instrucciones
Interruptores de seguridad SGP-TW… (Twin)
Comprobación de funcionamiento
ADVERTENCIA
Lesiones mortales por fallos durante la compro-
bación del funcionamiento.
fAntes de comprobar el funcionamiento, ase-
gúrese de que no haya personas en la zona
de peligro.
fTenga en cuenta la normativa vigente en materia
de prevención de accidentes.
Tras la instalación y tras cada error, compruebe el
buen funcionamiento del dispositivo.
Proceda de la siguiente manera:
Comprobación mecánica del funcionamiento
El actuador debe poder introducirse con facilidad en
el cabezal actuador. Para realizar la comprobación,
cierre varias veces el resguardo. También debe com-
probarse el funcionamiento de los dispositivos de
desbloqueo manuales (salvo el desbloqueo auxiliar).
Comprobación eléctrica del funcionamiento
1. Conecte la tensión de servicio.
2. Cierre todos los resguardos.
¨ La máquina no debe ponerse en marcha auto-
máticamente.
3. Ponga en marcha la máquina.
4. Abra el resguardo.
¨ La máquina debe desconectarse y no debe ser
posible ponerla en marcha mientras el resguardo
esté abierto.
Repita los pasos2-4 para cada resguardo.
Controles y mantenimiento
ADVERTENCIA
Peligro de lesiones graves por pérdida de la
función de seguridad.
fEn caso de daños o de desgaste, el interruptor
debe sustituirse entero junto con el actuador.
No está permitido el cambio de piezas sueltas
o de módulos.
fA intervalos regulares y tras cada error, com-
pruebe el buen funcionamiento del dispositivo.
Para conocer los intervalos posibles, consulte
la norma ENISO14119:2013, apartado 8.2.
Para garantizar un funcionamiento correcto y du-
radero es preciso realizar los siguientes controles:
ffuncionamiento correcto de la función de con-
mutación;
fjación segura de todos los componentes;
fdaños, suciedad, depósitos y desgaste;
festanqueidad de la entrada de cable;
fconexiones eléctricas o conectores sueltos.
Información: El año de fabricación gura en la es-
quina inferior derecha de la placa de características.
Responsabilidad y garantía
Se declinará toda responsabilidad y quedará anulada
la garantía en caso de que no se observen las con-
diciones de utilización correctas o si no se tienen
en cuenta las indicaciones de seguridad, así como
también en caso de no realizarse los eventuales
trabajos de mantenimiento de la forma especicada.
Información sobre
Para dispositivos con entrada de cable:
Para que la utilización cumpla con los requisitos
de , debe utilizarse un cable de cobre para un
rango de temperatura de 60-75°C.
Declaración de conformidad UE
La declaración de conformidad forma parte del
manual de instrucciones y se entrega en una hoja
aparte junto con el aparato.
La declaración de conformidadUE original tam-
bién se puede consultar en www.euchner.com.
Asistencia
En caso de requerir asistencia técnica, diríjase a:
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen
Teléfono de asistencia:
[phone]
Correo electrónico:
[e-mail]
Página web:
www.euchner.com
Datos técnicos
Parámetro Valor
Material de la carcasa Termoplástico reforzado con bra
de vidrio
Grado de protección IP67
Vida útil mecánica 1 × 106maniobras
Temperatura ambiental -20...+80 °C
Grado de contaminación
(externa, según EN60947-1) 3 (industria)
Posición de montaje Cualquiera
Velocidad de ataque máx. 20 m/min
Fuerza de extracción 25 N
Fuerza de retención 10 N
Fuerza máx. de actuación 25 N
Frecuencia de accionamiento 6700/h
Principio de activación Contacto de conmutación de
acción lenta
Material de contacto Aleación de plata dorada
Tipo de conexión Entrada de cable M20 x 1,5
Sección del conductor (exi-
ble/rígido) 0,34 … 1,5 mm²
Tensión de servicio para
indicador LED opcional
(solo SGP-TW…538H)
L060 12 - 60 V
L110 110 V
L220 230 V
Corriente de cortocircuito
condicionada 100 A
Voltaje de conmutación mín.
a 10mA 12 V
Corriente de activación mín.
a 24V 1 mA
Protección contra cortocir-
cuitos (fusible del circuito de
control) según IEC 60269-1
4 AgG
Corriente térmica conven-
cional Ith 4 A
Categoría de uso según EN60947-5-1
CA-15 4 A 230 V
CC-13 4 A 24 V
Tensión de aislamiento de
referencia
Ui= 250V
Resistencia a la sobretensión
de referencia Uimp = 2,5 kV
Valores de abilidad según EN ISO 13849-1
B10D
a CC-13 100mA/24V 2 x 106
Fig. 3: Radios de puerta mínimos
Actuador radial S-OU-LN
para embudos de entrada Actuador radial S-LR-LN para embudos de entrada
Actuador radial S-OU-SN Actuador radial S-LR-SN
Actuador Radio de puerta
mín. [mm]
Actuador S-G… 300
Actuador S-W... 300
Actuador radial S-OU… 200
Actuador radial S-LR… 200
28,5 +5
16
4
30
35,50
R>20
0
20
26
12
24,5 +5
35,50
R >200
20
R >200
35
24,5+5
R >200
4
39
29,5+5

Manual de instrucciones
Interruptores de seguridad SGP-TW… (Twin)
15
Sujeto a modicaciones técnicas sin previo aviso. Todo error tipográco, omisión o modicación nos exime de cualquier responsabilidad. © EUCHNER GmbH + Co. KG 2100872-06-06/21 (traducción del manual de instrucciones original)
Fig. 4: Elementos interruptores y funciones de conmutación
Modelo Contactos
SGP-TW.-538H… 2 contactosNC
SGP-TW.-2131H… 3 contactosNC+
1contactoNO 34
42
22
12
11 12
2221
22
12
21
11
41 42
3433
33
41
21
11
2221
11 12
Resguardo cerrado Resguardo abierto
Fig. 5: Plano de dimensiones SGP-TW…
Recorrido mín. necesario + recorrido por inercia autorizado
Dirección de ataque ActuadorS
estándar
Horizontal (h) 24,5 + 5
Vertical (v) 24,5 + 5
0,3 B
h
h
31
30
<40>
72
Ø 5,2
Ø4,1
M=0,6Nm
Ø5,1
0,3 A
16
20 20
44
82
B
M 20x1,5 (3x)
30
<73>
<79>
41,2
16
22
32
160
4
B
v
v
Profundidad de inserción
Profundidad de inserción
Posicionamiento jo para
aplicaciones de seguridad
(tornillo M5)
