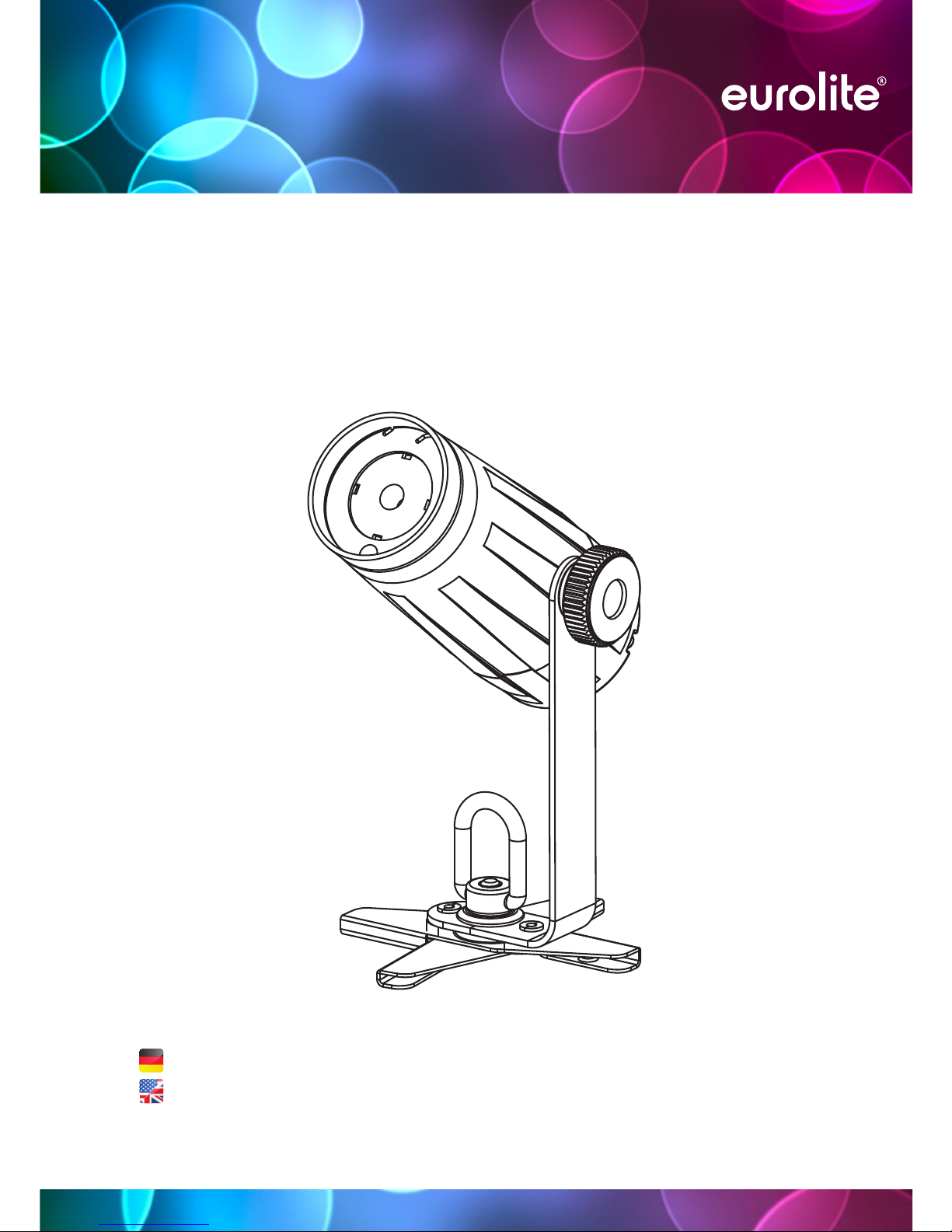

Akku-LED-Pinspot
für den mobilen Einsatz
• Akkubetriebener Pinspot in kleiner Bauart zum
Anstrahlen von Objekten
• Eine superhelle weiße 3-W-LE (Cree)
• Ideal für den mobilen Einsatz dank
unkomplizierter Befestigung und
wiederaufladbarem Lithium-Ionen-Akku (bis zu
6 Stunden Betriebszeit)
• Magnetfuß zur Befestigung auf metallischen Oberflächen
• Schwenk- und neigbarer Montagebügel mit Fangseilöse und Klemme zur einfachen
Befestigung an Kassettendecken
• IR-Fernbedienung zum Einstellen der Helligkeit und zum Ein- und Ausschalten als
Zubehör erhältlich
• 5 Farbfolien werden mitgeliefert (Warmweiß, Rot, Grün, Blau und Gelb)
• Ladenetzteil im Lieferumfang enthalten
• Elegantes, weißes Metallgehäuse
...............................................................................................................................................
Battery-powered LED Pinspot
for obile Use
• Battery-powered pinspot in small design for highlighting that special something
• One super bright white 3 W LED ( ree)
• Ideal for mobile use thanks to quick setup and rechargeable li-ion battery pack (up to 6
hours operating time)
• Magnetic base affixes to metal surfaces
• Movable and tiltable mounting bracket with safety eyelet and scissor clip for easy
attachment to drop ceiling supports
• IR remote control for brightness control and switching on and off available as
accessory
• 5 color foils included in delivery (warm white, red, green, blue, and yellow)
• harger included in delivery
• Elegant white metal housing

www.eurolite.de 3
I
II
Inhaltsverzeichnis
nhaltsverzeichnisnhaltsverzeichnis
nhaltsverzeichnis
1 EINFÜHRUNG ............................................................................................... 4
Lieferumfang .................................................................................................. 4
2 SICHERHEITSHINWEISE ............................................................................. 5
3 BESTIMMUNGSGEMÄSSE VERWENDUNG .............................................. 6
4 BEDIENELEMENTE UND ANSCHLÜSSE ................................................... 8
5 INBETRIEBNAHME ....................................................................................... 9
Installation ...................................................................................................... 9
Akkubetrieb .................................................................................................... 9
Fernbedienung (Zubehör ............................................................................ 10
Batterie wechseln ........................................................................................ 11
6 REINIGUNG UND WARTUNG .................................................................... 11
7 TECHNISCHE DATEN ................................................................................ 12
Zubehör........................................................................................................ 12
...............................................................................................................................................
T
TT
Table of Contents
able of Contentsable of Contents
able of Contents
1 INTR DUCTI N .......................................................................................... 13
Delivery Includes ......................................................................................... 13
2 SAFETY INSTRUCTI NS ........................................................................... 14
3 PERATING DETERMINATI NS .............................................................. 15
4 PERATING ELEMENTS & C NNECTI NS ............................................ 17
5 SETUP .......................................................................................................... 18
Mounting ...................................................................................................... 18
Battery Operation......................................................................................... 18
Remote Control (Accessory ....................................................................... 19
Replacing the Battery .................................................................................. 20
6 CLEANING AND MAINTENANCE .............................................................. 20
7 TECHNICAL SPECIFICATI NS ................................................................. 21
Accessory .................................................................................................... 21

www.eurolite.de 4
1
EINFÜHRUNG
Wir freuen uns, dass Sie sich für ein Produkt von EUROLITE entschieden
haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie
lange Zeit Freude an Ihrem Kauf haben werden.
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung
und Instandhaltung dieses Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer
des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
Lieferumfang
1 Pinspot
5 Farbfolien
1 Ladenetzteil
1 Bedienungsanleitung
Lesen Sie vor der ersten Inbetriebnahme zur eigenen
Sicherheit diese Bedienungsanleitung sorgfältig.
>>
Diese Bedienungsanleitung gilt für die Artikelnummer
41700600. Die neueste Version finden Sie online:
www.eurolite.de
ACHTUNG!
Gerät vor Feuchtigkeit und Nässe schützen!

www.eurolite.de 5
2
SICHERHEITSHINWEISE
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht
werden, erlischt der Garantieanspruch. Für daraus resultierende
Folgeschäden übernimmt der Hersteller keine Haftung.
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand
verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb
sicherzustellen, muss der Anwender die Sicherheitshinweise und die
Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung
enthalten sind.
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher
Transportschaden vorliegt. Sollten Sie Schäden am Netzteil oder am
Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich
bitte mit Ihrem Fachhändler in Verbindung.
Der Aufbau des Geräts entspricht der Schutzklasse III. Das Gerät darf nur mit
dem mitgelieferten Netzteil betrieben werden. Den Netzstecker immer als
letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem
kalten in einen warmen Raum gebracht wurde. Das dabei entstehende
Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das
Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat!
Kinder und Laien vom Gerät fern halten!
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher
Netzspannung. Bei dieser Spannung können Sie einen
lebensgefährlichen elektrischen Schlag erhalten!
GESUNDHEITSRISIK !
Blicken Sie niemals direkt in die Lichtquelle, da bei
empfindlichen Menschen u. U. epileptische Anfälle ausgelöst
werden können (gilt besonders für Epileptiker !

www.eurolite.de 6
3
BESTI UNGSGE ÄSSE VERWENDUNG
Der AKKU PST-3W ist ein akkubetriebener LED-Pinspot zum Anstrahlen von
Objekten mit einem engen Lichtkegel (5° . Als Lichtquelle ist eine superhelle,
weiße 3-W-LED eingesetzt. Er eignet sich ideal für den mobilen Einsatz dank
unkomplizierter Befestigung und wiederaufladbarem Lithium-Ionen-Akku für
bis zu 6 Stunden Betriebszeit. Er lässt sich mit dem Magnetfuß auf
metallischen Oberflächen oder an Kassettendecken über seine Klemme
befestigen. Der Spot kann bequem mit der IR-Fernbedienung IR-7 (Zubehör
ein- und ausgeschaltet und in der Helligkeit geregelt werden. Für besondere
Effekte werden 5 Farbfolien mitgeliefert (Warmweiß, Rot, Grün, Blau, Gelb .
Die Spannungsversorgung erfolgt mittels des integrierten Akkus (7,4 V,
2200 mAh , der mit dem Ladenetzteil aufgeladen wird. Das Netzteil ist nur für
den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen. Die Fernbe-
dienung wird mit einer Knopfzelle vom Typ CR2025 betrieben. Die Geräte
wurden ausschließlich zur Verwendung in Innenräumen konzipiert.
Das F-Zeichen bedeutet: Diese Leuchte darf auf normal entflammbaren
Oberflächen installiert werden. Das Bildzeichen bezeichnet den
Mindestabstand zu beleuchteten Gegenständen. Der Abstand zwischen
Lichtaustritt und der zu beleuchteten Fläche darf den angegebenen Wert
nicht unterschreiten! Die maximale Umgebungstemperatur Ta darf niemals
überschritten werden. Brandgefahr! Im Abstand von mind. 0,5 m dürfen sich
keine leicht entflammbaren Materialien befinden. Das Gerät muss außerhalb
des Handbereichs von Personen installiert werden. Das Gerät sollte
außerhalb des Aufenthaltsbereiches von Personen installiert werden.
Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine
Fülle von Vorschriften zu beachten, die hier nur auszugsweise
wiedergegeben werden können. Der Betreiber muss sich selbständig um die
Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese
einhalten! Der Hersteller haftet nicht für Schäden, die durch unsachgemäße
Installation und unzureichende Sicherheitsvorkehrungen verursacht werden!
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der
Installation oder Inbetriebnahme des Geräts. Achten Sie bei der Wahl des
Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Das Gerät darf nicht in einer Umgebung
eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen, Feuchtigkeit
oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann
die Isolation reduzieren und zu tödlichen Stromschlägen führen.
- - -m

www.eurolite.de 7
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten
Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in
geschlossenen Wägen und Heizkörpern fern. Die relative Luftfeuchte darf
50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten. Dieses
Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN
betrieben werden.
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reini-
gungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die
Originalverpackung, um Transportschäden zu vermeiden. Achten Sie bitte
unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus
Sicherheitsgründen verboten sind. Wird das Gerät anders verwendet als in
dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt
führen und der Garantieanspruch erlischt. Außerdem ist jede andere
Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem
Schlag, Abstürzen etc. verbunden.
Die angegebene Akkulaufzeit hängt stark vom Betriebsmodus und der
Umgebungstemperatur ab. Bei Kälte reduziert sich die Laufzeit deutlich.
Laden Sie den Akku vor dem ersten Einsatz vollständig auf. Akkumulatoren
und Batterien sind Sondermüll und müssen als solche entsorgt werden. Soll
das Gerät entsorgt werden, muss zuerst der Akkumulator entnommen
werden. Übergeben Sie das Gerät zur umweltgerechten Entsorgung einem
örtlichen Recyclingbetrieb. Leere Batterien können Sie fachgerecht im
Elektrofachhandel in den dafür vorgesehenen Sammelbehältern entsorgen.
Werfen Sie Akkus/Batterien nicht in den Hausmüll!
Der enthaltene Li-Ionen-Akku unterliegt den Anforderungen des
Gefahrgutrechts. Der Akku kann durch den Benutzer ohne weitere Auflagen
auf der Straße transportiert werden. Beim Versand durch Dritte (z. B.
Lufttransport oder Spedition sind besondere Anforderungen an Verpackung
und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des
Versandstücks ein Gefahrgutexperte hinzugezogen werden. Versenden Sie
Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte
ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung
bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale
Vorschriften.

www.eurolite.de 8
4

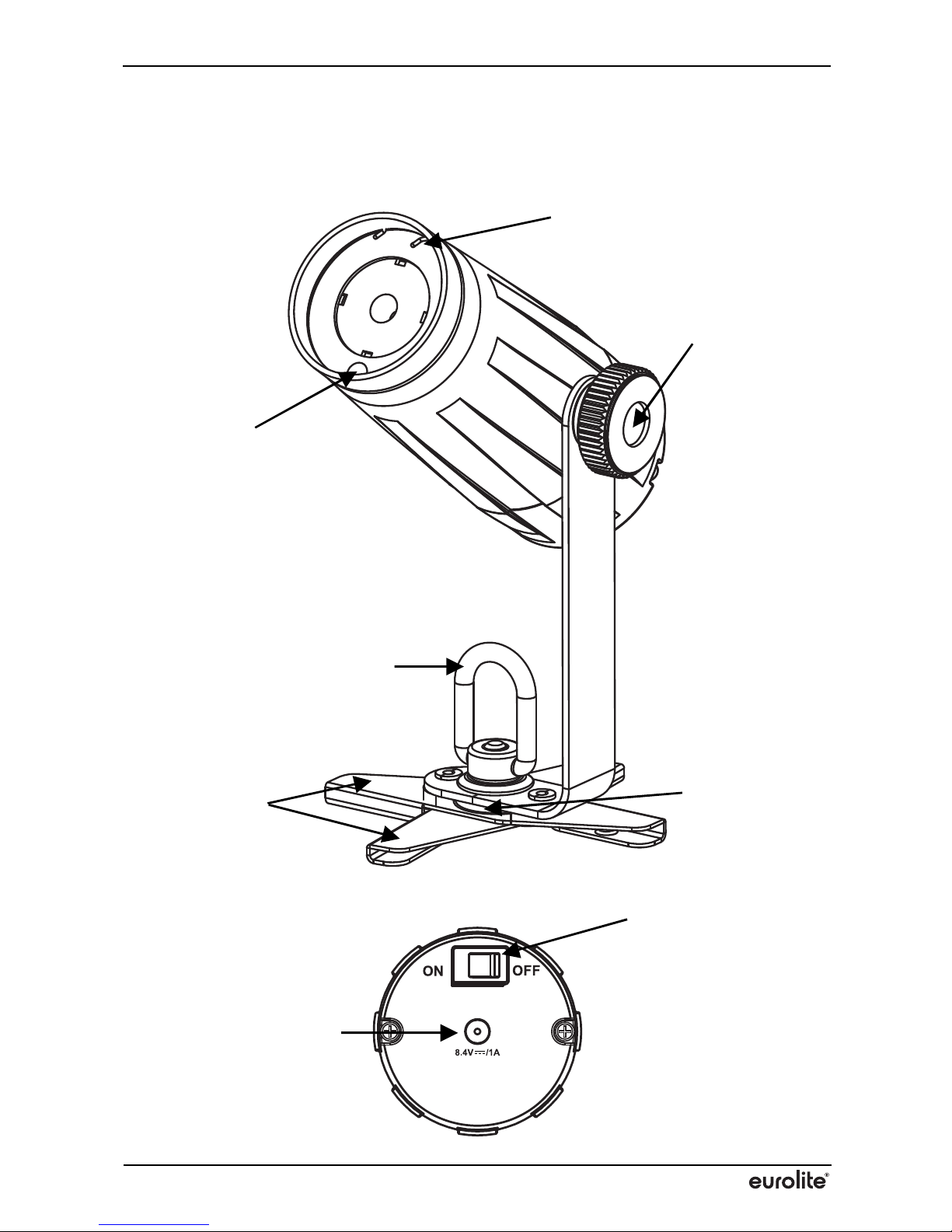

BEDIENELE ENTE UND ANSCHLÜSSE
Infrarotsensor
für die Fernbedienung
Klemmring
für Farbfolien
Feststellschraube
für die Neigung
Fangseilöse
Magnetfuß
Klemme
(abnehmbar
Anschluss
Ladenetzteil
Ein/aus

www.eurolite.de 9
5
INBETRIEBNAH E
Installation
Der Pinspot lässt sich schnell und unkompliziert entweder mit dem Magnetfuß
auf metallischen Oberflächen (dafür Klemme entfernen oder über seine
Klemme an Kassettendecken befestigen. Stellen Sie den gewünschten
Neigungs- und Schwenkwinkel ein.
Akkubetrieb
Der Pinspot wird für einen kabelfreien Betrieb mit einem Lithium-Ionen-Akku
betrieben. Dieser muss vor der ersten Verwendung vollständig geladen
werden.
1 Verbinden Sie das Ladenetzteil mit der Anschlussbuchse am Gerät
und stecken es in eine Steckdose (230 V AC, 50 Hz ein. Die Kontroll-
leuchte am Ladenetzteil leuchtet während des Ladens rot, und wenn
der Ladevorgang beendet ist, leuchtet sie grün. Der Akku kann vor,
während oder nach dem Betrieb geladen werden. Um den Akku bei
ausgeschalteten LEDs zu laden, lassen Sie den Netzschalter in der
Position Off (Aus .
2 Dank der integrierten Ladeschutzschaltung kann der Akku nicht
überladen werden. Trennen Sie dennoch nach dem Aufladen das
Gerät vom Netz. Anderenfalls wird auch bei ausgeschaltetem Gerät
stets ein geringer Strom verbraucht.
3 Das Gerät erwärmt sich während des Ladevorgangs; dies ist ein
normaler Vorgang.
4 Laden Sie einen komplett entladenen Akku möglichst bald auf, um
eine Beschädigung des Akkus durch Tiefentladung zu vermeiden.
Lagern Sie das Gerät nicht mit komplett entladenem Akku und laden
Sie bei langer Lagerung regelmäßig nach.
Maximale Akkulaufzeit Ladezeit
6 Stunden 3 Stunden

www.eurolite.de
10

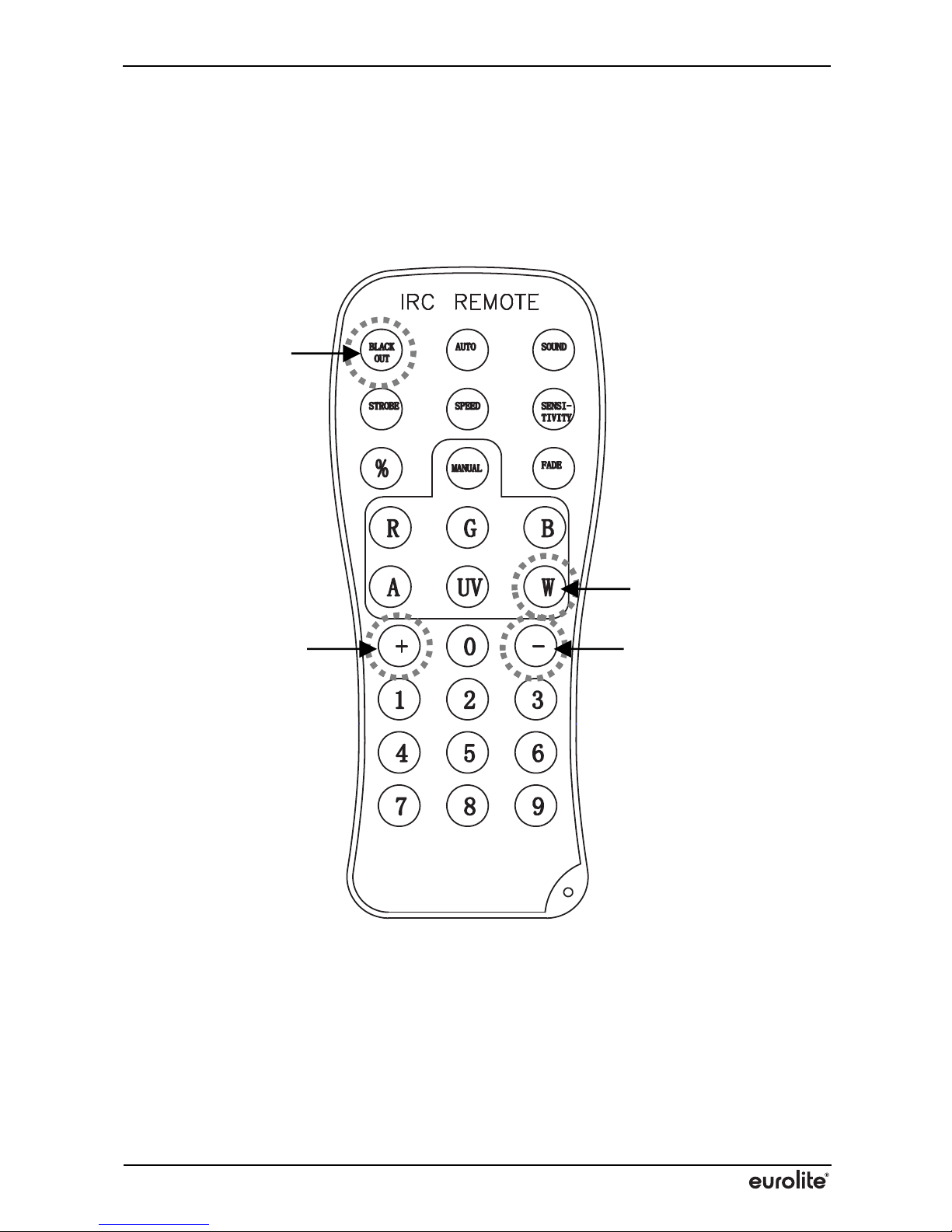

Fernbedienung (Zubehör)
Der Pinspot kann bequem mit der IR-Fernbedienung IR-7 ein- und
ausgeschaltet und in der Helligkeit geregelt werden. Halten Sie beim
Betätigen einer Taste die Fernbedienung immer in Richtung des Sensors.
Zwischen der Fernbedienung und dem Sensor muss Sichtverbindung
bestehen.
Die Fernbedienung wird mit eingesetzter Batterie geliefert. Damit die Batterie
während der Lagerung nicht entladen werden kann, befindet sich eine
Isolierfolie zwischen der Batterie und den Batteriekontakten. Ziehen Sie vor
dem ersten Betrieb die Folie auf der Rückseite der Fernbedienung aus dem
Batteriehalter heraus. Anderenfalls ist die Fernbedienung nicht
funktionstüchtig.
LED an/aus
Helligkeit +
Helligkeit –
max. Helligkeit

www.eurolite.de
11
Batterie wechseln

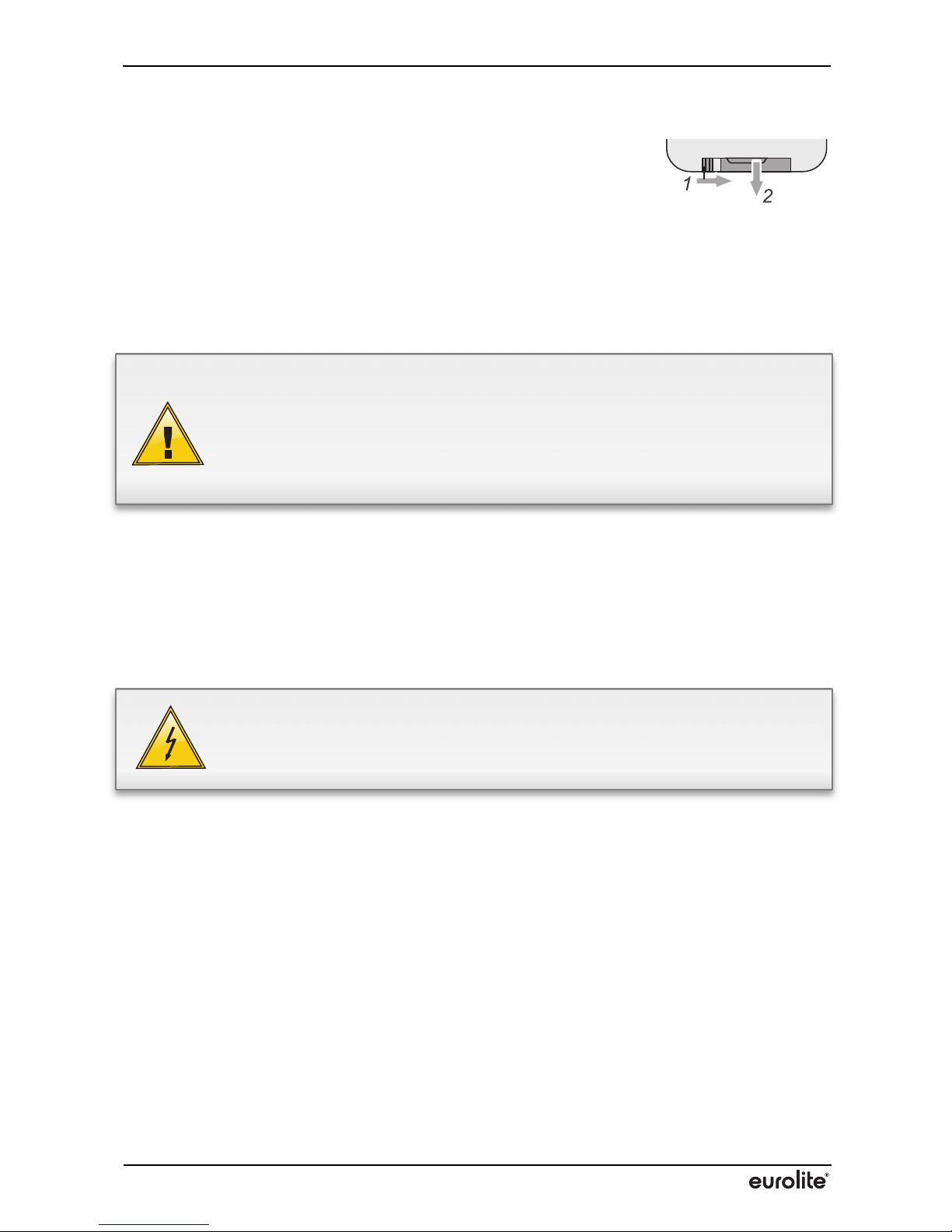

Lässt die Reichweite der Fernbedienung nach (maximal
10 m ist die Batterie verbraucht und muss auswechselt
werden. Drücken Sie dazu auf der Rückseite der
Fernbedienung den kleinen Riegel mit der Kerbe nach
rechts und ziehen Sie gleichzeitig den Batteriehalter heraus.
Für den Betrieb der Fernbedienung wird eine 3-V-Knopfzelle Typ CR 2025
benötigt. Achten Sie beim Einsetzen darauf, dass der Pluspol der Knopfzelle
im Halter nach oben zeigt.
...............................................................................................................................................
6
REINIGUNG UND WARTUNG
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt
werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch.
Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung
verwenden!
Im Geräteinneren befinden sich keine zu wartenden Teile.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit
gerne zur Verfügung.
LEBENSGEFAHR!
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
ACHTUNG!
Explosionsgefahr bei unsachgemäßem Auswechseln der
Batterie. Nur durch denselben Typ ersetzen. Alte und
verbrauchte Batterien bitte fachgerecht entsorgen. Diese
gehören nicht in den Hausmüll!

www.eurolite.de
12
7

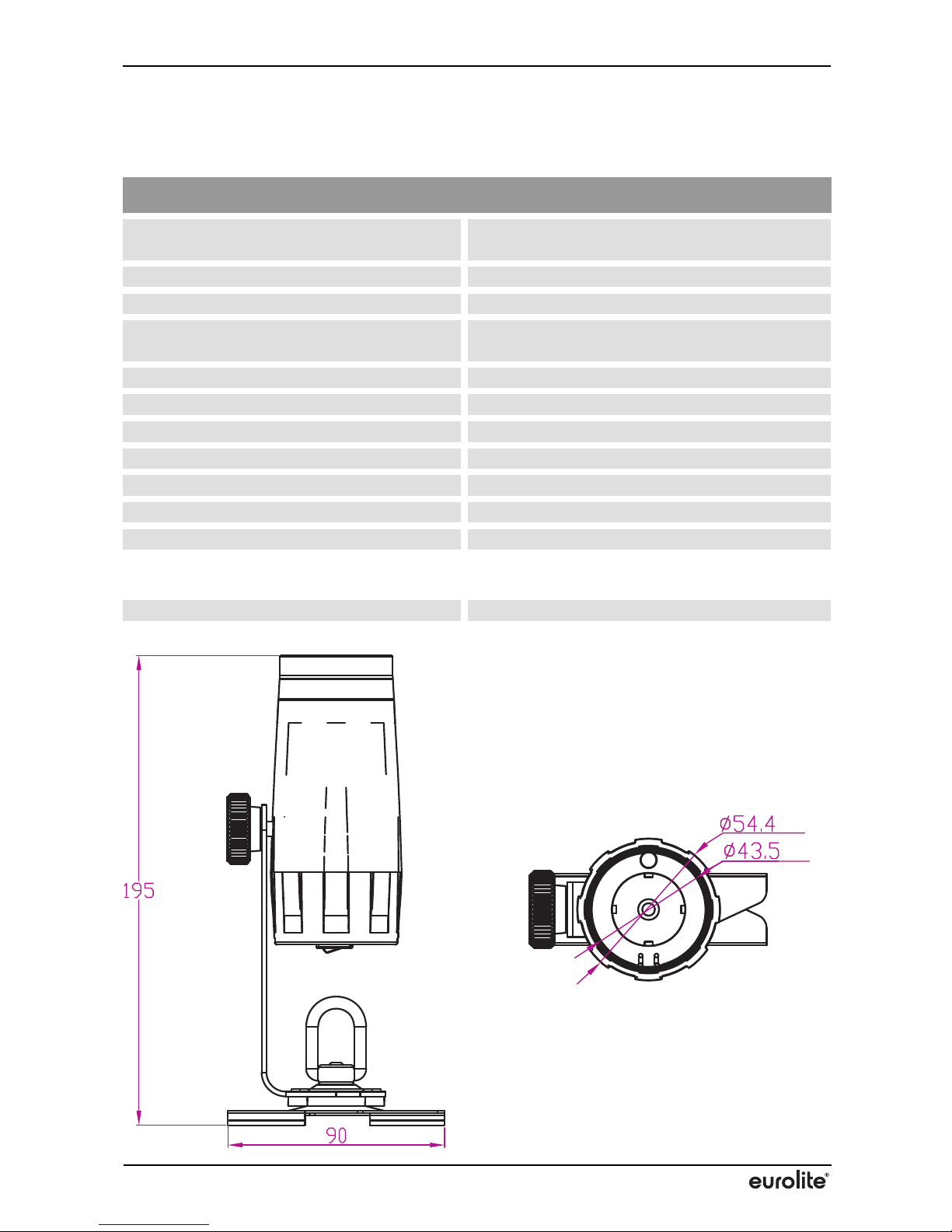

TECHNISCHE DATEN
AKKU PST-3W 6300K
Spannungsversorgung: 7,4 V, 2200 mAh (16,28 Wh über Akku
8,4 V, 1 A über Ladenetzteil (230 V, 50 Hz
Gesamtanschlusswert: 8,4 W
Max. Umgebungstemperatur T
a
: 45° C
Max. Leuchtentemperatur
im Beharrungszustand T
C
: 50° C
Abstand zu entflammbaren Oberflächen: min. 0,5 m
Abstand zum angestrahlten Objekt: min. 0,1 m
Akkubetriebsdauer-/ladezeit 6 Stunden/3 Stunden
LED-Typ: 1 x Cree 3 W
Farbtemperatur: 6300 K
Abstrahlwinkel: 5°
Maße (LxB /Gewicht: 195 x 90 mm/400 g
Zubehör
Artikel: 50530561 IR-7 Fernbedienung
mm
mm
mm
mm

www.eurolite.de
13
1
INTRODUCTION
Thank you for having chosen a EUROLITE product. If you follow the
instructions given in this manual, we are sure that you will enjoy this device
for a long period of time. Please keep this manual for further needs.
Every person involved with the installation, operation and maintenance of this
device has to
- be qualified
- follow the instructions of this manual
- consider this manual to be part of the total product
- keep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
Delivery Includes
1 Pinspot
5 Color foils
1 Charger
1 User manual
For your own safety, please read this user manual carefully
before your initial start-up.
>>
CAUTI N!
Keep this device away from rain and moisture!
This user manual is valid for the article number 41700600. You
can find the latest update of this user manual online:
www.eurolite.de

www.eurolite.de
14
2
SAFETY INSTRUCTIONS
Damages caused by the disregard of this user manual are not subject to
warranty. The dealer will not accept liability for any resulting defects or
problems.
This device has left our premises in absolutely perfect condition. In order to
maintain this condition and to ensure a safe operation, it is absolutely
necessary for the user to follow the safety instructions and warning notes
written in this user manual.
Please make sure that there are no obvious transport damages. Should you
notice any damages on the power unit or on the casing, do not take the
device into operation and immediately consult your local dealer.
The device falls under protection-class III. The device always has to be
operated with an appropriate power unit. Always plug in the power unit last.
The power plug must always be inserted without force. Make sure that the
plug is tightly connected with the outlet.
If the device has been exposed to drastic temperature fluctuation (e.g. after
transportation , do not switch it on immediately. The arising condensation
water might damage your device. Leave the device switched off until it has
reached room temperature.
Keep away children and amateurs!
CAUTI N!
Be careful with your operations. With a dangerous voltage you
can suffer a dangerous electric shock when touching the wires!
HEALTH HAZARD!
Never look directly into the light source, as sensitive persons
may suffer an epileptic shock (especially meant for epileptics !

www.eurolite.de
15
3
OPERATING DETER INATIONS
The AKKU PST-3W is a battery-powered pinspot for illuminating objects with
a narrow light cone of 5°. As a light source, a super bright, white 3 W LED is
used. The spot is ideal for mobile use thanks to a quick setup and
rechargeable li-ion battery pack which offers up to 6 hours operating time. It
easily attaches to metal surfaces with its magnetic base or to drop ceilings
with its scissor clip. The IR remote control IR-7 (accessory allows convenient
on/off and brightness control of the pinspot. 5 color foils are included for
special effects (warm white, red, green, blue, and yellow .
The device can be operated with the integrated rechargeable battery (7.4 V,
2200 mAh which can be charged with the included charger. The charger is
allowed to be operated with 230 V, 50 Hz alternating current. The IR remote
control operates with a CR2025 button cell. The devices were designed for
indoor use only.
The F symbol means: This device can be installed on normal inflammable
surfaces. The symbol determines the minimum distance from
lighted objects. The minimum distance between light output and the
illuminated surface must be more than the given value. The maximum
ambient temperature Ta must never be exceeded. Danger of fire! Make sure
there are no highly flammable materials within a distance of 0.5 m. The
device has to be installed out of the reach of people. The device should be
installed outside areas where persons may walk by or be seated.
For overhead rigging in public or industrial areas, a series of safety
instructions have to be followed that this manual can only give in part. The
operator must therefore inform himself on the current safety instructions and
consider them. The manufacturer cannot be made liable for damages caused
by incorrect installations or insufficient safety precautions!
Do not shake the device. Avoid brute force when installing or operating the
device. When choosing the installation spot, please make sure that the device
is not exposed to extreme heat, moisture or dust. This device must never be
operated or stockpiled in surroundings where splash water, rain, moisture or
fog may harm the device. Moisture or very high humidity can reduce the
insulation and lead to mortal electrical shocks.
The ambient temperature must always be between -5° C and +45° C. Keep
away from direct insulation (particularly in cars and heaters. The relative
humidity must not exceed 50 % with an ambient temperature of 45° C.
- - -m

www.eurolite.de
16
This device must only be operated in an altitude between -20 and 2000 m
over NN.
Never use solvents or aggressive detergents in order to clean the device!
Rather use a soft and damp cloth.
Please use the original packaging if the device is to be transported. Make
sure that you pack the device in the original state.
Please consider that unauthorized modifications on the device are forbidden
due to safety reasons!
If this device will be operated in any way different to the one described in this
manual, the product may suffer damages and the guarantee becomes void.
Furthermore, any other operation may lead to dangers like short-circuit,
burns, electric shock, crash etc.
The given battery run time depends largely on the operating mode and
ambient temperature. Low temperatures will reduce the run time
considerably. Before using the device for the first time, completely charge the
battery. Rechargeable batteries/batteries are hazardous waste which needs
to be disposed of appropriately. If the device is to be disposed, the batteries
have to be removed first. Take it to a local recycling plant for a disposal which
is not harmful to the environment. Do not dispose of rechargeable
batteries/batteries into household waste!
The contained lithium-ion battery is subject to the Dangerous Goods
Legislation requirements. The user can transport the battery by road without
further requirements. When being transported by third parties (e.g.: air
transport or forwarding agency , special requirements on packaging and
labelling must be observed. For preparation of the item being shipped,
consulting an expert for hazardous material is required. Dispatch battery only
when the housing is undamaged. Tape or mask off open contacts and pack
up the battery in such a manner that it cannot move around in the packaging.
Please also observe possibly more detailed national regulations.

www.eurolite.de
17

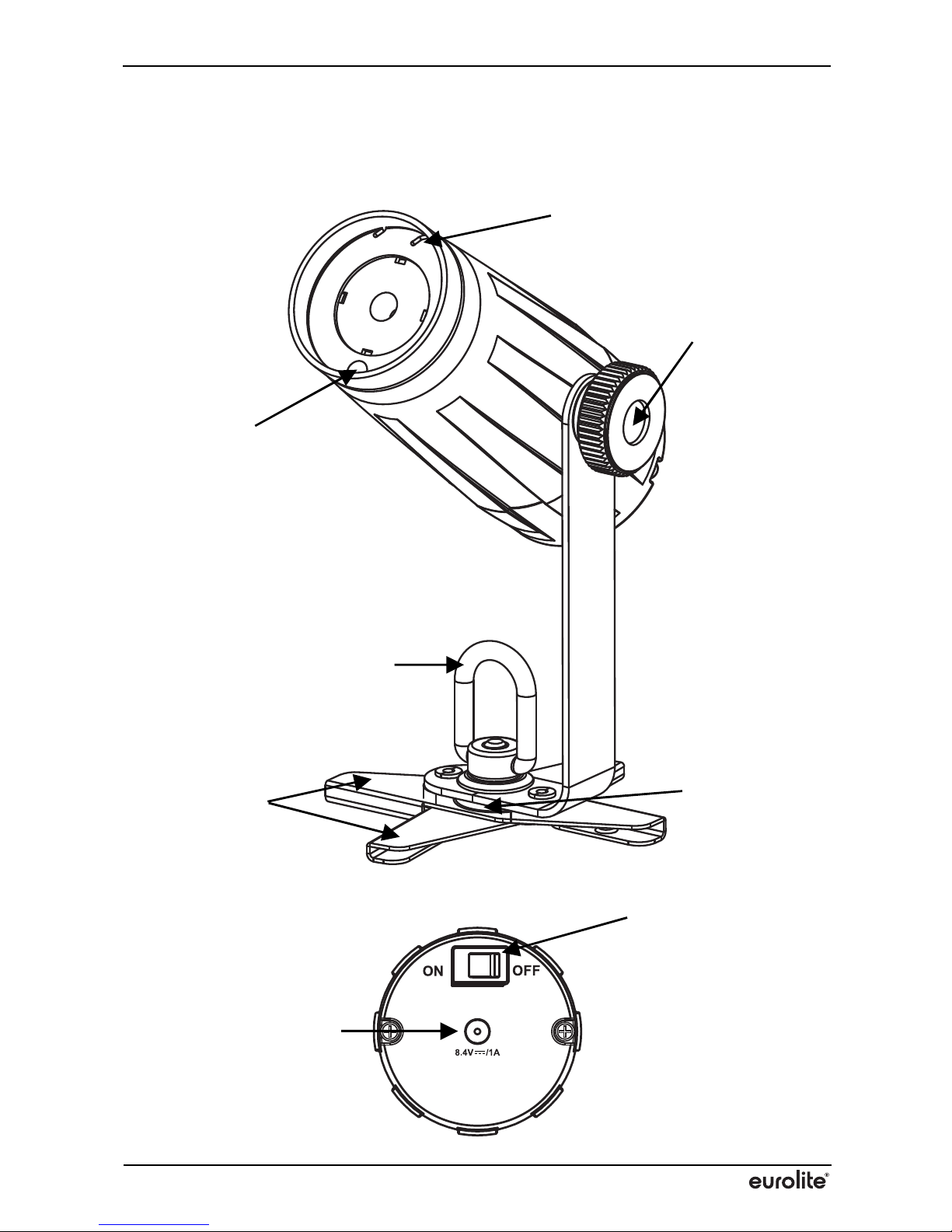

4
OPERATING ELE ENTS & CONNECTIONS
Infrared sensor
f
or the remote con
trol
Fixation ring
for color foils
Fixation screw
for tilt adjustment
Safety eyelet
Magnetic base
Scissor clamp
(
removable
Charger input
n/off

www.eurolite.de
18
5
SETUP
Mounting
The pinspot easily attaches to metal surfaces with its magnetic base (remove
clip for this or to drop ceilings with its scissor clip. Adjust the desired pan and
tilt angles.
Battery peration
The pinspot features a rechargeable lithium battery for cable-free operation.
Prior to initial use, completely charge the battery.
1 Connect the charger to the power input at the pinspot and the mains
plug to a mains outlet (230 V AC, 50 Hz . The indicator light on the
charger turns red while the battery is charging, then it turns green
when the battery is done charging. The battery can be charged
before, during or after operation. To charge the battery with the LED
off, leave the power switch in the off position.
2 The device features a protective circuit for charging which prevents
overload of the rechargeable battery. However, disconnect the device
from the mains after charging. Otherwise there will be a low current
consumption even if the device is switched off.
3 The device will heat up during charging; this is normal.
4 To prevent damage to the battery by deep discharge, recharge a
battery completely discharged as soon as possible. Do not store the
unit with the battery completely discharged and regularly recharge the
battery in case of long storage.
Maximum battery run time Recharge time
6 hours 3 hours

www.eurolite.de
19
Remote Control (Accessory)
The IR remote IR-7 control allows convenient on/off and brightness control of
the pinspot. When actuating a button, always hold the remote control in the
direction of the sensor. There must be visual connection between the remote
control and the sensor.
The remote control is supplied with a battery inserted. An insulating foil
between the battery and the battery contacts prevents the battery from being
discharged during storage. Prior to the first operation remove the foil from the
battery support on the rear side of the remote control. Otherwise operation of
the remote control is not possible.
LED on/off
Brightness +
Brightness –
max. Brightness

www.eurolite.de
20

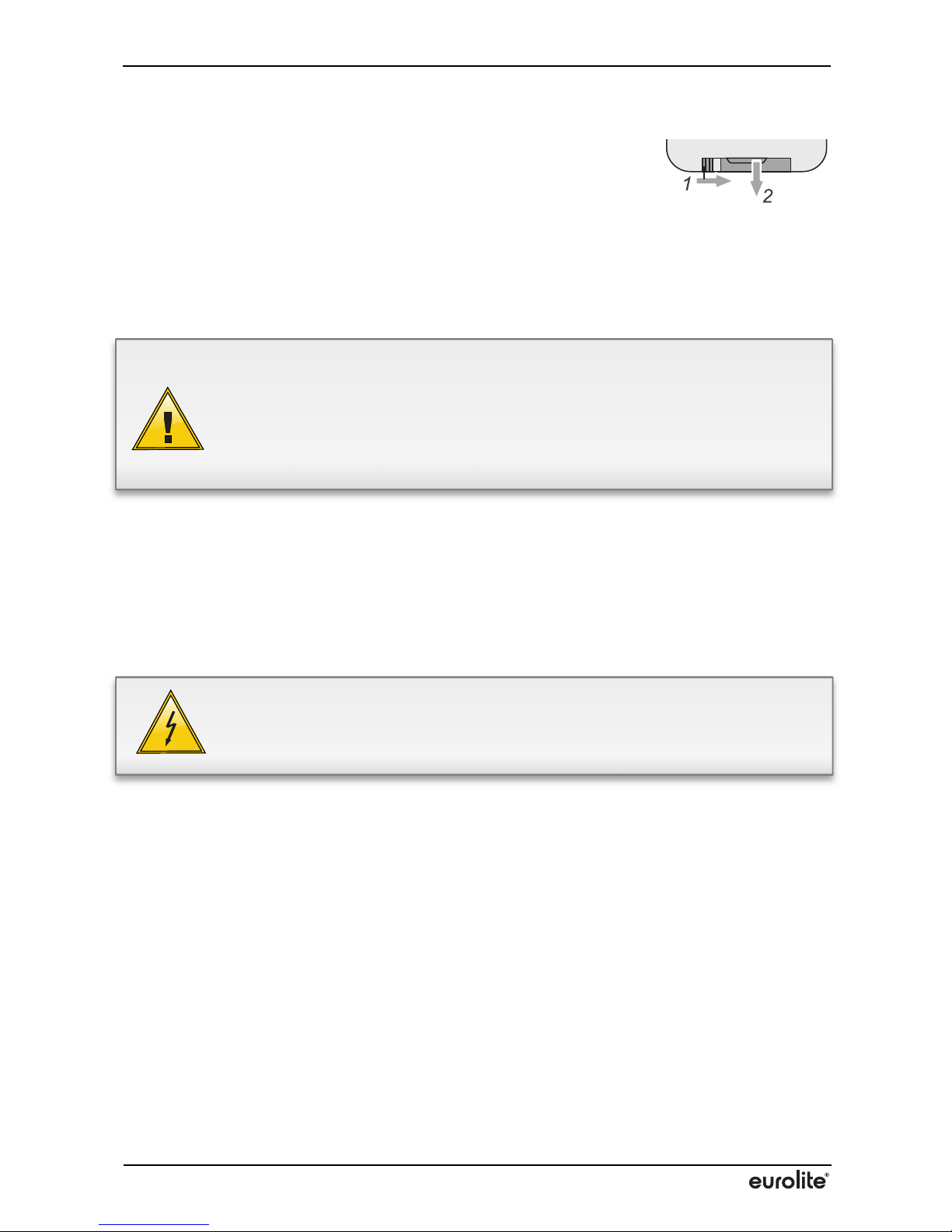

Replacing the Battery
If the range of the remote control decreases (10 meters
as a maximum , replace the battery. For this purpose,
on the rear side of the remote control press the small
bar with the groove to the right and at the same time
remove the battery support. For operation, one 3 V button cell type CR 2025
is required. When inserting, pay attention that the positive pole of the button
cell shows upwards in the support.
...............................................................................................................................................
6
CLEANING AND AINTENANCE
We recommend a frequent cleaning of the device. Please use a moist, lint-
free cloth. Never use alcohol or solvents!
There are no serviceable parts inside the device.
Should you have further questions, please contact your dealer.
DANGER T LIFE!
Disconnect from mains before starting maintenance operation!
CAUTI N!
Danger of explosion when battery is replaced improperly. Only
replace by the same type. Please dispose of old and used
batteries properly. Batteries are hazardous waste and should not
be disposed of with regular domestic waste!
