EUROM THG 10000-BE User manual

Gebruiksaanwijzing (pag. 2)
Instruction manual (page 20)
Bedienungsanleitung (Seite 37)
Manuel d’utilisation (page 56)
THG 10000-BE
Art.nr. 323924
Uitsluitend voor gebruik buitenshuis / For outdoor use only / Nur für Außenbereich
/ Pour une utilisation en extérieur uniquement
Bewaar deze instructies voor toekomstig gebruik / Keep these instructions for
future reference / Bewahren Sie diese Anweisungen zur späteren Verwendung auf /
Conservez ces instructions pour référence ultérieure
Alleen voor gebruik in België / Only for use in Belgium / Nur zur Verwendung im
Belgien / Seulement pour une utilisation en Belgique
Terrasstraler op gas (propaan of butaan) / Gas powered Patio Heater (Propan or
Butan) / Terrassen Heizstrahler auf Gas (Propan oder Butan) / Radiateur de
terrasse à gaz (propane ou butane)
11-06-2019

2
Inhoudsopgave
Dank ............................................................................................................3
Voordat u begint ............................................................................................3
Technische gegevens ......................................................................................4
Productafbeelding...........................................................................................4
Veiligheidsvoorschriften en waarschuwingen ......................................................4
Beschrijving, samenstelling en montage..........................................................10
Plaats en plaatsing .......................................................................................14
Gas-eisen....................................................................................................15
Controle op gaslekkage .................................................................................15
De geur van gas...........................................................................................16
Opslag ........................................................................................................17
Reiniging en onderhoud ................................................................................18
Problemen en oplossingen .............................................................................18
Verwijdering ................................................................................................19

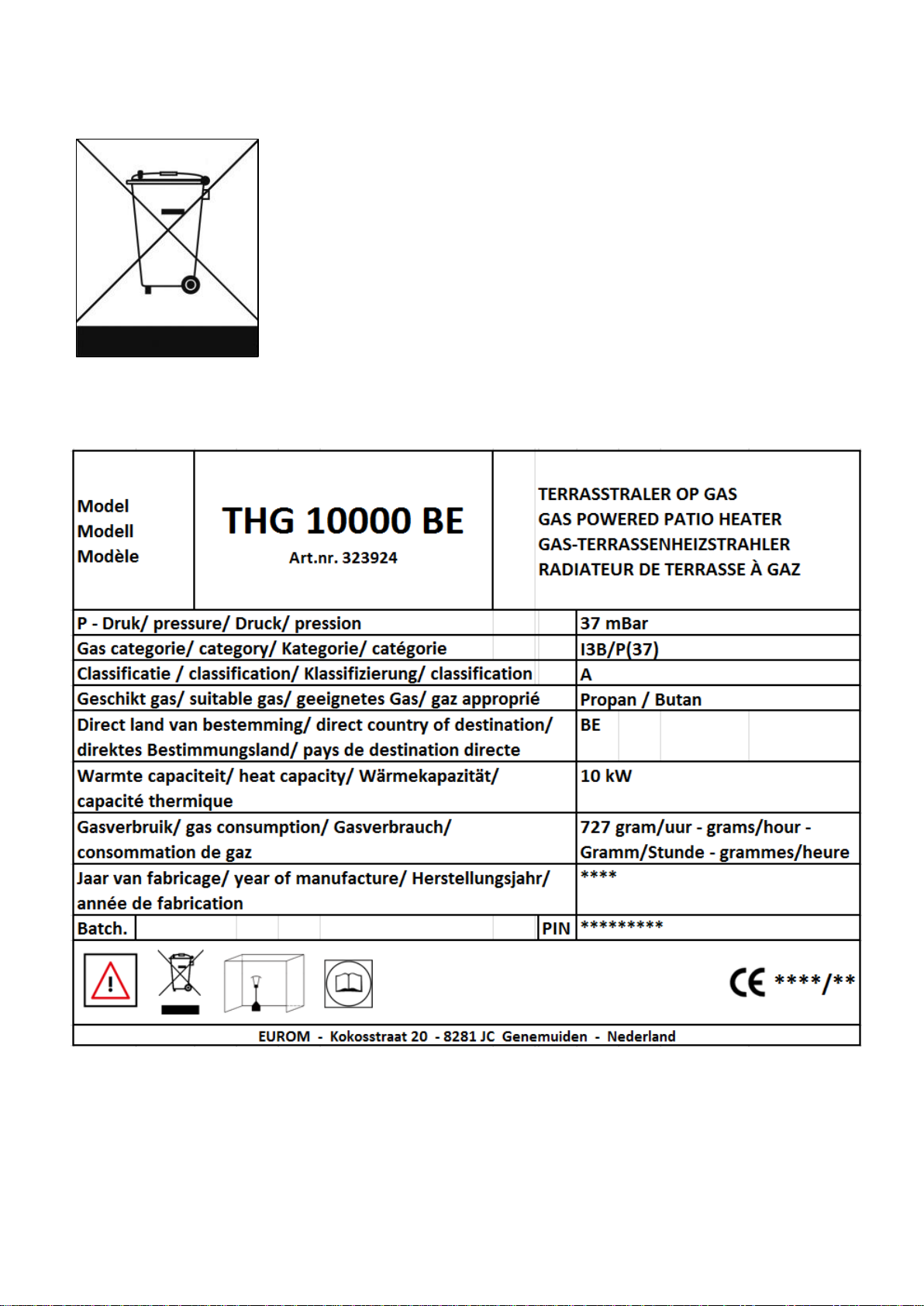

Rating label .................................................................................................19

3
Dank
Hartelijk dank dat u voor een EUROM apparaat hebt gekozen. U hebt daarmee een
goede keus gemaakt! Wij hopen dat hij tot uw volle tevredenheid zal functioneren.
Om het beste uit uw apparaat te halen is het belangrijk dat u deze gebruiksaanwijzing
vóór gebruik aandachtig en in zijn geheel doorleest en ook begrijpt. Schenk daarbij
speciaal aandacht aan de veiligheidsvoorschriften; die worden vermeld ter
bescherming van u en uw omgeving!
Bewaar de gebruiksaanwijzing vervolgens om het in de toekomst nog eens te kunnen
raadplegen. Bewaar ook de verpakking: dat is de beste bescherming voor uw
apparaat tijdens de opslag buiten het seizoen. En mocht u het apparaat ooit aan
iemand anders overdragen, lever er dan de gebruiksaanwijzing de verpakking bij.
Wij wensen u veel plezier met de THG 10000!
Eurom
Kokosstraat 20
8281 JC Genemuiden (NL)
[email protected]
www.eurom.nl
Deze handleiding is met de grootste zorg samengesteld. Niettemin behouden wij
ons het recht voor deze handleiding op elk moment te optimaliseren en technisch
aan te passen.
Voordat u begint
Alleen voor gebruik met propaan of butaan I3B/P(37)-BE.
Het gebruik van dit toestel in een gesloten ruimte kan gevaarlijk zijn en is
verboden.
Uitsluitend voor gebruik in de buitenlucht en in ruimten waar voldoende ventilatie
is. Een goed geventileerde ruimte is wanneer minimum 25% van de wanden open
zijn. De oppervlakte van de wanden is de som van het totale oppervlak.
Toestel categorie A.
Dit apparaat is uitsluitend goedgekeurd voor gebruik in België.

4
Technische gegevens
Maximum capaciteit
10000 Watt
Minimum capaciteit
4000 Watt
Brandstof
Propaan of butaan
Brandstofverbruik
727 gram max. per uur
Aansluitdruk
37 mbar
Opening brandnozzle
1,60 mm
Opening waakvlamnozzle
0,22 mm
Hoogte
2220 mm
Doorsnee reflectorkap
705 mm
Gewicht
17 kg

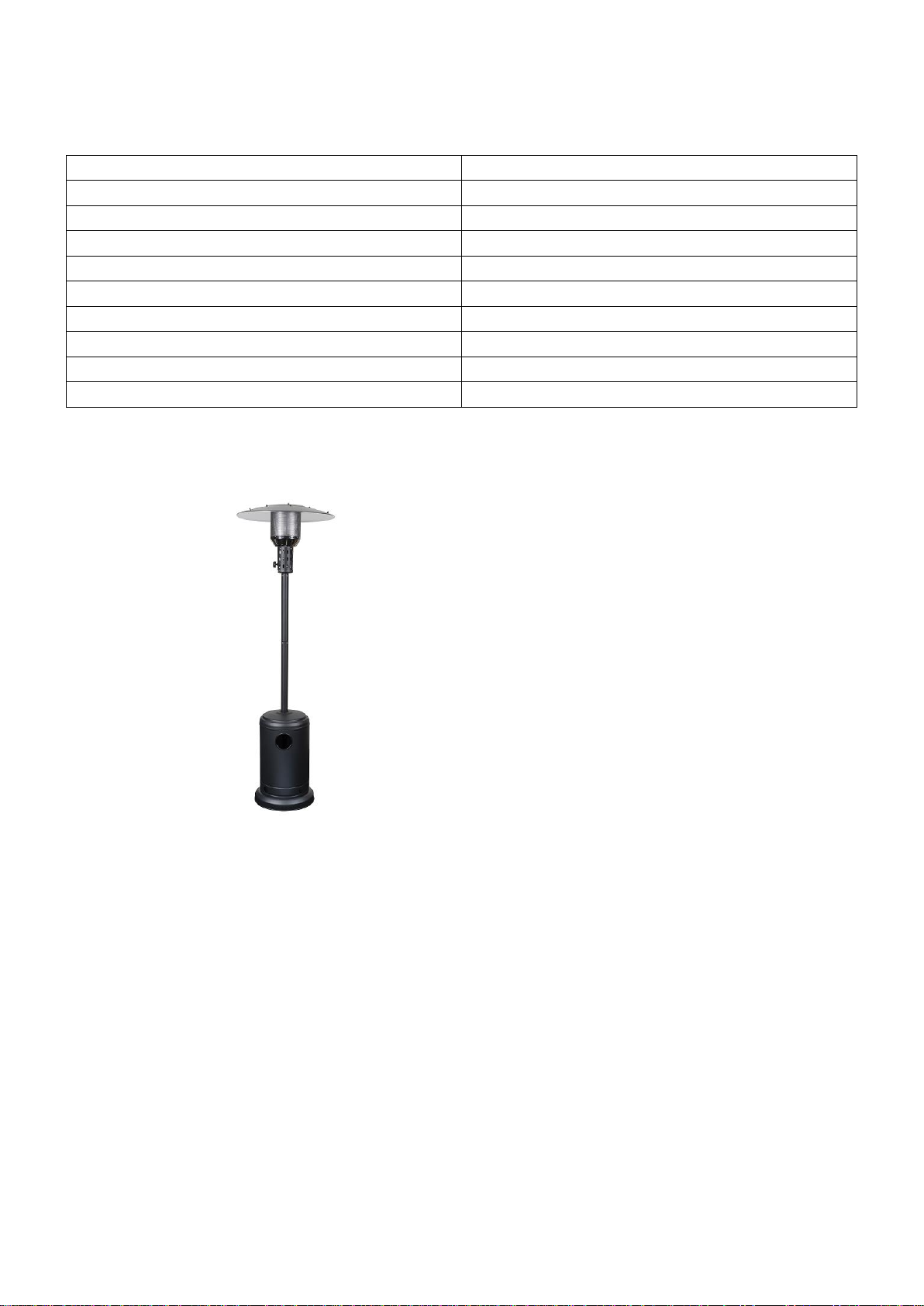

Productafbeelding
Veiligheidsvoorschriften en waarschuwingen
Algemeen
1. De voorschriften en veiligheidsinstructies moeten in acht worden
genomen. Het negeren van de veiligheidsvoorschriften ontslaat
fabrikant en importeur van hun verantwoordelijkheid en
aansprakelijkheid.
2. Lees en begrijp voor gebruik de gebruiksaanwijzing en de
waarschuwingen op het apparaat voordat u het apparaat
assembleert, in gebruik neemt of er onderhoud aan pleegt.
Verkeerd gebruik kan leiden tot brand, explosie, ernstig persoonlijk
letsel, koolmonoxidevergiftiging of zelfs de dood.

5
3. Veiligheidsvoorzorgsmaatregelen zijn essentieel bij het gebruik van
apparaten waar gas bij is betrokken, zowel bij het gebruik als
tijdens de opslag en het uitvoeren van onderhoud. Door het
apparaat zorgvuldig te gebruiken en de waarschuwingen te
respecteren vermindert u de mogelijkheid van schade of letsel bij
uzelf of een ander. Dat letsel kan serieus zijn en zelf tot de dood
leiden.
4. Bewaar deze instructies en veiligheidsvoorschriften voor toekomstig
gebruik.
5. Verkoopt of geeft u het apparaat door, overhandig dan ook deze
gebruiksaanwijzing.
6. Toestelcategorie A.
7. Gebruik het apparaat niet voordat het apparaat volledig en volgens
de voorschriften is opgebouwd en er een gaslekkagetest is
uitgevoerd die geen lekkage uitwijst.
8. De gebruiker accepteert alle risico’s bij het samenstellen en
gebruiken van dit gasapparaat. Het niet opvolgen van de
waarschuwingen en instructies in deze handleiding kan schade
veroorzaken en serieus letsel of zelfs de dood tot gevolg.
Plaatsing en installatie
1. Het gebruik van dit apparaat in een gesloten ruimte is GEVAARLIJK
en VERBODEN.
2. Gebruik het apparaat uitsluitend buitenshuis. Dit apparaat verbruikt
zuurstof, gebruik binnenshuis en in gesloten ruimtes is dus
levensgevaarlijk en ten strengste verboden!
3. Gebruik de terrasstraler nooit binnenshuis omdat dit persoonlijk
letsel of materiële schade kan veroorzaken.
4. Voor gebruik in veranda’s geldt dat minstens 25% van de ‘wanden’
open moet zijn. De oppervlakte van de wanden is de som van het
totale oppervlak. Het apparaat mag niet worden gebruikt in
(sta)caravans, woonwagens, campers, boten,
hoogbouwappartementen, kelders/parterres/souterrains of onder
begane-grond-niveau. Het apparaat is niet bedoeld voor
huishoudelijk gebruik. Niet te gebruiken voor de verwarming van
bewoonbare ruimtes in woongebouwen. Gebruik het apparaat nooit
in woon-, werk-, of slaapruimten.
5. Gebruik het apparaat uitsluitend voor het doel, waarvoor hij is
ontworpen: het verwarmen van een terras of deels open veranda’s
en overkappingen. Dus niet om woonruimtes, slaapruimtes, zalen,

6
kassen en bars o.i.d. te verwarmen. Gebruik het apparaat ook niet
voor het drogen van textiel of andere vochtige voorwerpen.
6. Zorg te alle tijde voor voldoende ventilatie.
7. Gebruik alleen propaan- of butaangas.
8. Gebruik het apparaat niet in de nabijheid van brandbare of
explosieve materialen als verf etc., licht ontvlambare (vloei)stoffen
en gassen als b.v. brandstoffen, thinner, diesel, benzine,
terpentine, alcohol of vluchtige en gasvormige brandbare stoffen.
Dat kan brand of explosie veroorzaken.
9. Gebruik het apparaat niet op plaatsen met losse brandbare
materialen (papier, houtsnippers, kruimels, glasvezel afval e.d.).
Deze materialen kunnen brand veroorzaken.
10. Gebruik het apparaat niet in stoffige ruimten.
11. Gebruik geen spuitbussen in een ruimte met een werkend apparaat.
Het drijfgas kan een explosie veroorzaken.
12. Houd de voorkant, bovenkant, achterkant en zijkanten het apparaat
minstens 1 meter verwijderd van brandbare materialen als
tuinmeubelen, hout, kleding, plastic, papier, tentzeil enz.
Borg tentzeil / plastic e.d. of neem extra afstand in acht zodat deze
materialen nooit binnen genoemde afstanden kunnen komen. Het
wordt aanbevolen om brandbestendig materiaal te gebruiken voor
het dak of overkapping.
13. Plaats het apparaat altijd op een vlakke, stabiele en horizontale
ondergrond.
14. Gebruik uitsluitend de door de fabrikant bijgeleverde gasslang en
gasregelaar. Gebruik ook bij vervanging de originele, door de
fabrikant geleverde gasslang en gasregelaar. Controleer of de
uitgaande druk van de gasregelaar overeenkomt met de
specificaties op het typeplaatje van het apparaat.
15. Onjuiste installatie, aanpassingen, wijzigingen, bedieningen of
onderhoud kunnen letsel of materiële schade veroorzaken. Lees de
montage- en onderhoudsinstructies aandachtig voor installatie- en
onderhoudswerkzaamheden.
Bediening en gebruik
1. Het apparaat heeft een open vlam en wordt tijdens het gebruik erg
heet. Raak geen onderdelen van het apparaat aan tijdens en kort
na gebruik, maar geef het apparaat eerst tijd om af te koelen. Houd
ook kinderen, onbevoegden, mensen met een beperking en
huisdieren uit de buurt om brandwonden en brandschade te
voorkomen.

7
2. Overbelast het apparaat niet. Gebruik het apparaat niet voor
doeleinden waarvoor het niet is bedoeld.
3. Wees voorzichtig wanneer u het apparaat gebruikt. Gebruik uw
gezonde verstand en kijk altijd goed uit wat u doet. Gebruik het
apparaat niet wanneer u vermoeid bent, medicijnen gebruikt die
slaperigheid veroorzaken of wanneer u alcohol of drugs hebt
gebruik. Gebruik het apparaat niet wanneer u niet in staat ben het
apparaat veilig te gebruiken.
4. Dit apparaat is niet geschikt om te worden gebruikt door personen
(incl. kinderen) met een fysieke-, zintuiglijke- of mentale
beperking, of gebrek aan ervaring en kennis, ongeacht of er
toezicht is of instructie is gegeven aangaande het gebruik van het
apparaat door een persoon die verantwoordelijk is voor hun
veiligheid.
5. Laat kinderen niet met het apparaat spelen.
6. Zorg ervoor dat niemand op het apparaat gaat zitten.
7. Onvolledige verbranding of gebrek aan zuurstof kan
koolmonoxidevergiftiging veroorzaken. Koolmonoxide is dodelijk.
De eerste signalen van koolmonoxidevergiftiging lijken op
griepachtige verschijnselen: hoofdpijn, duizeligheid, branderige
ogen en neus, droge mond en keel en misselijkheid. Constateert u
deze symptomen, dan werkt uw apparaat niet goed of er is te
weinig ventilatie. Zorg onmiddellijk voor frisse lucht! Laat het
apparaat controleren en/of zorg ervoor dat er voldoende ventilatie
is. De één is gevoeliger voor koolmonoxidevergiftiging dan de
ander. In het bijzonder zwangere vrouwen, mensen met hart- of
longproblemen of bloedarmoede, ouderen en personen onder
invloed van alcohol hebben een verhoogd risico.
8. Het apparaat kan intens heet worden. Stel mensen (in het bijzonder
kleine kinderen en ouderen) en dieren niet bloot aan de directe
hitte. Pas op voor brandwonden en kledingschade.
9. Contact met vloeibaar gas kan bevriezingswonden veroorzaken.
10. Kinderen, handelingsonbekwame personen en dieren mogen niet in
de buurt van het apparaat worden toegelaten, tenzij onder streng
toezicht. Wees in het bijzonder voorzichtig bij het aansteken.
11. Laat een werkend apparaat nooit zonder toezicht.
12. Dit apparaat (incl. de gasfles) dient volgens de nationale wet- en
regelgeving te worden aangesloten, gebruikt en opgeslagen. De
gasfles dient onbeschadigd te zijn en aan de geldende voorschriften
te voldoen.

8
13. Een werkend apparaat nooit verplaatsen, aanraken of er onderhoud
aan uitvoeren. Schakel het apparaat eerst uit, draai de kraan van
de gasfles dicht en laat het apparaat afkoelen wanneer u het
apparaat wilt verplaatsen, controleren, schoonmaken of er
onderhoud aan wilt uitvoeren of de gasfles wilt verwisselen.
14. Gebruik het apparaat niet bij stevige wind. Neem maatregelen om
omverwaaien te voorkomen.
15. Draai de kraan van de gasfles na gebruik altijd goed dicht. Als het
apparaat niet in gebruik is, sluit de gaskraan op de gasfles en draai
de bedieningsknop op uit (OFF). Wanneer het apparaat de komende
uren niet weer gebruikt zal worden koppel de gastoevoer dan ook
altijd af.
16. Verwissel de gasfles altijd in de buitenlucht of in open ruimtes met
voldoende ventilatie. Verwissel de gasfles altijd in een vlammenvrije
omgeving.
17. Gebruik het apparaat niet wanneer er een gaslekkage is, laat het
apparaat, gasslang, gasdrukregelaar en gasfles eerst controleren
door de leverancier.
18. Controleer of de gasdrukregelaar correct is gemonteerd en in staat
is om te functioneren.
19. Gebruik het apparaat alleen om te verwarmen; dus niet om iets te
drogen of iets dergelijks. Hang er geen kleding, doeken enz. voor of
boven. Brandgevaar!
20. Gebruik uitsluitend een CE-gekeurde gasfles (alleen propaan- of
butaangas) met een veiligheidskraan met uitwendige draad.
21. Gebruik het apparaat niet wanneer er onderdelen ter controle,
reparatie of vervanging zijn verwijderd.
22. Draai onmiddellijk de gaskraan op de gasfles dicht wanneer:
-het apparaat niet op temperatuur komt;
-de brander vreemde maakt (een licht geluid is normaal bij het
doven);
-u een gas-geur ruikt;
-u een storing, defect of gaslekkage constateert.
Gas is licht ontvlambaar, explosief en zwaarder dan lucht, dus het
blijft laag hangen. In zijn natuurlijke staat heeft gas geen geur;
voor uw veiligheid is er een geur aan toegevoegd, te vergelijken
met de geur van rotte eieren.
Raadpleeg uw servicedienst wanneer u er niet uitkomt.

9
23. Zorg ervoor dat de gasslang en gasdrukregelaar niet beschadigd
kunnen worden door vertrappen, verhitting, scherpe voorwerpen
en/of hoeken of wat dan ook.
Onderhoud
1. De ventilatieopeningen in de gasflesbehuizing mogen nooit worden
geblokkeerd. Houd ze ook vrij van vuil.
2. Draai de gasfles onmiddellijk dicht wanneer u een storing, defect of
gaslekkage constateert. Voer zelf geen reparaties uit maar laat uw
terrasstraler alleen door een gekwalificeerd persoon repareren en
gebruik alleen originele onderdelen.
3. Gebruik het apparaat niet wanneer u er beschadigingen of storingen
aan hebt geconstateerd. Gebruik de gasfles niet wanneer hij
beschadigingen of roest vertoont.
4. Het hele gascircuit: de gasslang, gasregelaar, bedieningsknop en
brander dienen voor elk gebruik, na het wisselen van de gasfles en
minimaal elke maand te worden gecontroleerd op lekkage, slijtage,
vervuiling of beschadiging. Gebruik het apparaat niet voordat u alle
aansluitingen op lekkage hebt gecontroleerd! Bij een gaslekkage
het apparaat niet in gebruik nemen maar eerst de lekkage
verhelpen c.q. de lekkende onderdelen of gasslang vervangen door
originele, door fabrikant geleverde onderdelen of gasslang. Daarna
opnieuw op gaslekkage controleren. Lekkagetests dienen te
worden uitgevoerd met een zeepoplossing; gebruik nooit
open vuur.
5. Breng geen wijzigingen aan op het apparaat; dat kan
disfunctioneren en gevaarlijke situaties veroorzaken.
6. Houd het apparaat schoon, zie ‘Schoonmaak en onderhoud’.
Controlepaneel, brander, behuizing en luchtcirculatiegang dienen
altijd schoon te zijn. Zorg ervoor dat alle voor de reiniging
verwijderde onderdelen teruggeplaatst worden.
7. De flexibele gasslang moet voldoen aan de Nationale wet- en
regelgeving en dient regelmatig gecontroleerd en altijd 3 à 4 jaar
na productie vervangen te worden. Het jaar van productie staat op
de slang. De lengte van de slang is 60 cm.
8. Verander nooit iets aan het apparaat, dus ook niet verven. Niet
correcte aansluitingen, aanpassingen en/of veranderingen aan het
apparaat kunnen persoonlijk letsel of schade aan het apparaat of
andere voorwerpen veroorzaken.
9. Reparatie en controle (minimaal eenmaal per jaar) dient uitsluitend
door een daartoe gekwalificeerd persoon te worden uitgevoerd.

10

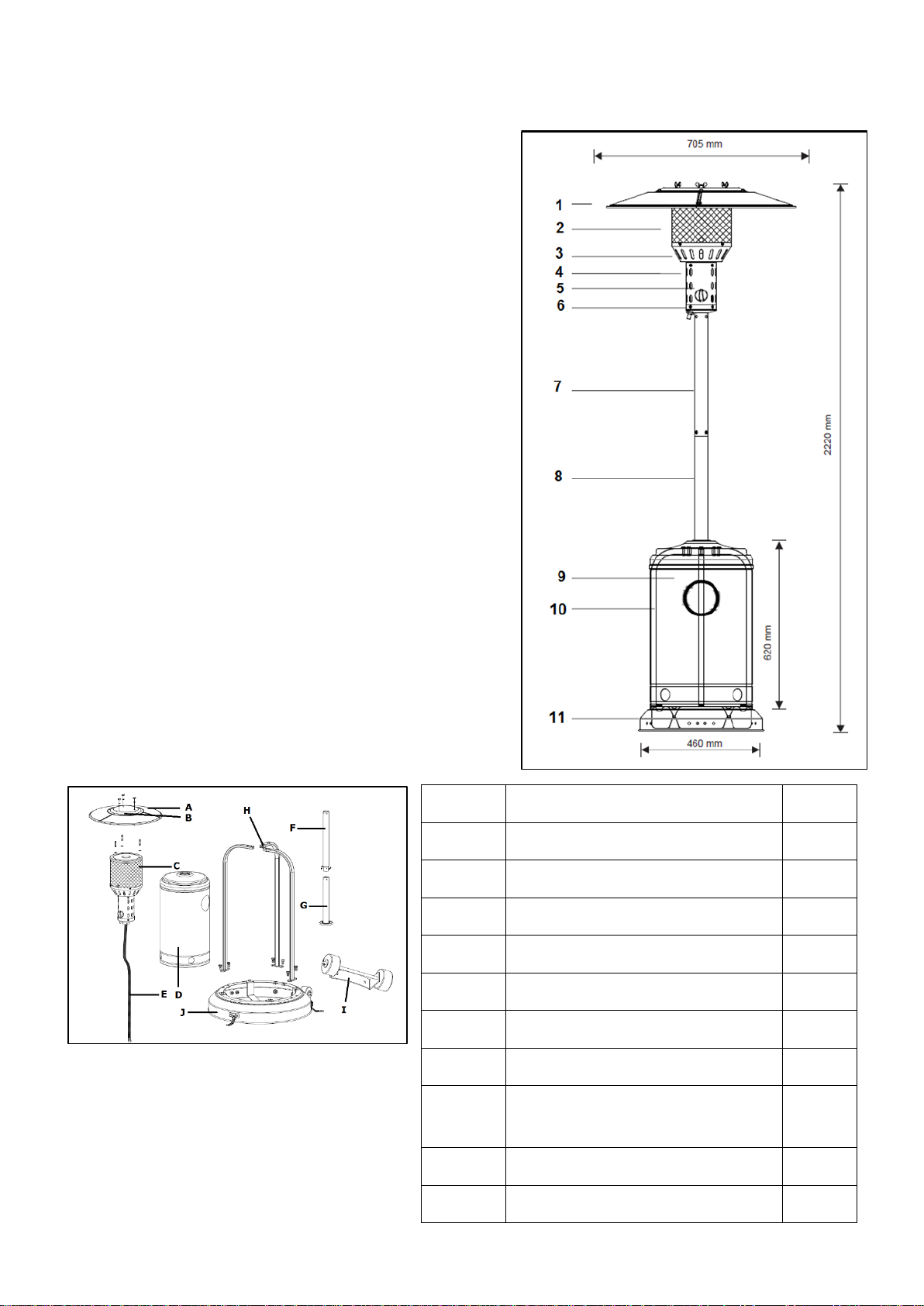

Beschrijving, samenstelling en montage
Verplaatsbare terrasstraler met
gasflesbehuizing
Alleen geschikt voor gebruik buitenshuis
Warmteafgifte via reflecterende kap
1. Reflectorkap
2. Vlammenscherm
3. Brander
4. Luchttoevoer
5. Bedieningsknop
6. Ontstekingsknop
7. Bovenste buis
8. Onderste buis
9. Gasflesbehuizing
10. Frame gasflesbehuizing
11. Basis
Verwijder al het verpakkingsmateriaal en
breng het uit de buurt van de terrasstraler
en kinderen.
Controleer of alle onderdelen aanwezig zijn:
part
omschrijving
aantal
A
reflectorkap
3
B
centrale reflector plaat
1
C
brander kop
1
D
gasflesbehuizing
1
E
gasslang
1
F
bovenste buis
1
G
onderste buis
1
H
buizenframe
gasflesbehuizing
1
I
wielen inclusief bevestiging
1
J
basis
1

11
Controleer of alle onderdelen niet beschadigd zijn. Wanneer er een onderdeel
beschadigd is neem contact op met uw leverancier.
Leg voor aanvang van de montage het volgende gereedschap klaar:
-Steeksleutel 10 & 13
-Verstelbare schroefsleutel (20 cm lang)
-Waterpomptang
-Schroevendraaier medium
-Zeepoplossing voor de lekkagetest
Stap 1
Bevestig met 5 stuks M6x12 bouten en
M6 moeren het gastank onderstel aan
de basis.
Stap 2
Bevestig net 2 stuks M8x16 mm bouten en
M8 moeren de beugel met de wielen op de
basis vast. Zet ze stevig vast.
Stap 3
Om de terrasverwarmer tegen
stevige wind te beschermen kunt u
hem met tentharingen o.i.d. in de
grond verankeren. Aan de basis
van de terrasstraler kunnen
daartoe grondbevestigingspunten
worden aangebracht
(meegeleverd). Draai de basis
om, bevestig de
grondbevestigingspunten met
bouten en moeren. Draai de basis
weer om.

12
Stap 4
Plaats de 3 gebogen buizen (die samen het frame
gasflesbehuizing vormen) op de basis. Gebruik 6
bouten M8x16 mm om de buizen op de basis te
monteren.
Stap 5
Plaats de onderste buis met
de bevestigingsplaat bovenop het frame van de
gasflesbehuizing, Gebruik 6 bouten M6x20 mm met moeten
om de bevestigingsplaat op het frame te monteren.
Stap 6
Plaats de gasflesbehuizing over het frame.
(Verwijder eventueel eerst het plastig
beschermfolie.)

13
Stap 7
Bevestig de bovenste buis met 4 stuks 3/16”
schroeven bovenop de onderste buis.
Neem de brander kop met de reeds bevestigde
gasslang en voer de gasslang naar beneden door de
bovenste en onderste buis.
Bevestig daarna de brander kop aan de bovenste buis
met 4 stuks M6x10 mm bouten.
Zorg ervoor dat de sticker “Werking van de
terrasstraler” goed zichtbaar, onder de
bedieningsknop is.
Stap 8
Verwijder het blauwe folie van de 3 segmenten en
de centrale plaat. Zet de 3 segmenten van de
reflectorkap met de 9 boutjes, ringen en
dopmoertjes aan de centrale plaat en elkaar
vast.
Draai de 3 schroefdraadpennen in de
schroefdraadopeningen bovenin de brander kop.
Plaats dan de 3 sluitringen over de
schroefdraadpennen en plaats de reflectorkap,
zodanig dat de schroefdraadpennen door de gaten
vallen en de reflectorkap op de sluitringen rust.
Plaats 3 sluitringen over de schroefdraadpennen en
zet het geheel vast met 3 vleugelmoeren bovenop
de reflectorkap.

14
Stap 9
Til de gasflesbehuizing op en laat deze rusten
op het frame.
Sluit gasslang aan op de gasdrukregelaar, en
vervolgens de gasdrukregelaar op de gasfles
(let op: linkse schroefdraad). Voordat u de
gasdrukregelaar monteert, controleer of het
zwarte afdichtingsrubber aanwezig is in de
wartelmoer en in goede staat verkeert.
Schroef de wartelmoer van de drukregelaar
met de hand tegen de klok in (linkse draad) op
de gasflesaansluiting van de gasfles. Draai
hem tenslotte met de verstelbare
schroefsleutel na: de afdichting moet
lekkagevrij zijn, maar beschadig hem niet door
té strak na draaien! Plaats de gasfles tussen
het frame.
Uw terrasstraler is nu gemonteerd voor nu een uitgebreide lekkagetest: Bestrijk de
hele “gasroute” met de zeepoplossing en stel vast dat nergens gas weglekt. Met
name de wartelmoeren zijn risicoplaatsen. Pas wanneer u 100% zeker weet dat er
nergens gas weglekt, mag u de terrasverwarmer in gebruik nemen. Zie ook het
hoofdstuk: Controleer op gaslekkage.
Laat de gasflesbehuizing weer over het frame zakken.
Plaats en plaatsing
De terrasverwarmer is bedoeld voor gebruik
buitenshuis. Gebruik hem nooit in ruimtes met
explosiegevaar, zoals ruimtes waar gas of andere
licht ontvlambare stoffen worden opgeslagen.
Zorg te allen tijde voor voldoende luchtventilatie.
Zoek een plaats op ruime afstand van brandbare
materialen: houd aan de bovenkant minstens 100
cm, en opzij minstens 100 cm vrij.
Plaats de terrasverwarmer op een stevige, stabiele,
vlakke en horizontale ondergrond.
Om de terrasverwarmer tegen stevige wind te
beschermen kunt u hem met tentharingen o.i.d. in
de grond verankeren. Aan de basis van de
terrasstraler kunnen daartoe bevestigingspunten
worden aangebracht (meegeleverd). Tentharingen
worden niet meegeleverd maar dienen aan de ondergrond te worden aangepast.

15
Gas-eisen
Gebruik uitsluitend propaan- of butaangas.
De maximale ingangsdruk van de gasregelaar mag de 10 bar niet overschrijden.
Een minimale aanvoerdruk van 37 mbar is vereist.
De te gebruiken gasdrukregelaar en slang moeten voldoen aan de wettelijke
richtlijnen.
De slang dient 60 cm lang te zijn, geschikt voor propaan/butaan, te voldoen aan
de landelijke voorschriften en voorzien te zijn van een schroefkoppeling.
De installatie dient conform de wettelijke richtlijnen voor opslag en gebruik van
vloeibare petroleumgassen plaats te vinden.
Een gedeukte, geroeste of beschadigde gasfles kan gevaarlijk zijn en moet
gecontroleerd worden door uw gasleverancier. Gebruik nooit een gasfles met een
beschadigde kraan.
Verbind nooit een gasfles die niet aan de voorschriften voldoet aan de
terrasverwarmer!
Controle op gaslekkage
De verbindingen van de terrasverwarmer zijn voor verscheping in de fabriek
gecontroleerd op lekkage. Om de mogelijkheid van schade tijdens het transport of
door hoge druk, slijtage enz. uit te sluiten dient er tijdens de installatie, na het
verwisselen van een gasfles en na een
periode van opslag altijd een complete
lekkagetest te worden uitgevoerd. Alle
lekkagecontroles moeten worden
uitgevoerd met een zeepoplossing,
nooit met vuur! Rook niet tijdens de
controles. Bij gaslekkage (wees alert op
de geur!) onmiddellijk de kraan van de
gasfles sluiten en het apparaat ver
verwijderen van andere warmtebronnen
en andere ontstekingsbronnen.
Voer de controle uit met een volle gasfles.
Zet de bedieningsknop in de UIT (OFF) stand.
Maak een zeepoplossing van één deel vloeibare zeep en één deel water.
Breng de zeepoplossing op het hele systeem, in het bijzonder op de
verbindingen, aan met een spuitfles, borstel of doek.
Draai de gaskraan op de gasfles open. Als er sprake is van een lek zullen er
zeepbellen ontstaan.
Als er sprake is van een lek, draai de gaskraan op de gasfles dicht. Bevestig het
lekkende onderdeel strakker, draai de gaskraan op de gasfles open en controleer
opnieuw. Blijven er bellen ontstaan, neem dan contact op met uw leverancier.
Zorg ervoor dat er geen vuur of vonken in de buurt zijn als u de lekkagetest
uitvoert en rook er niet bij!
Als de gasslang tekenen van barsten, scheuren of andere beschadigingen

16
vertoont, moet hij worden vervangen door een nieuwe slang van dezelfde lengte
en equivalente kwaliteit. Vervang hem minimaal elke 3 jaar. Gebruik daarvoor

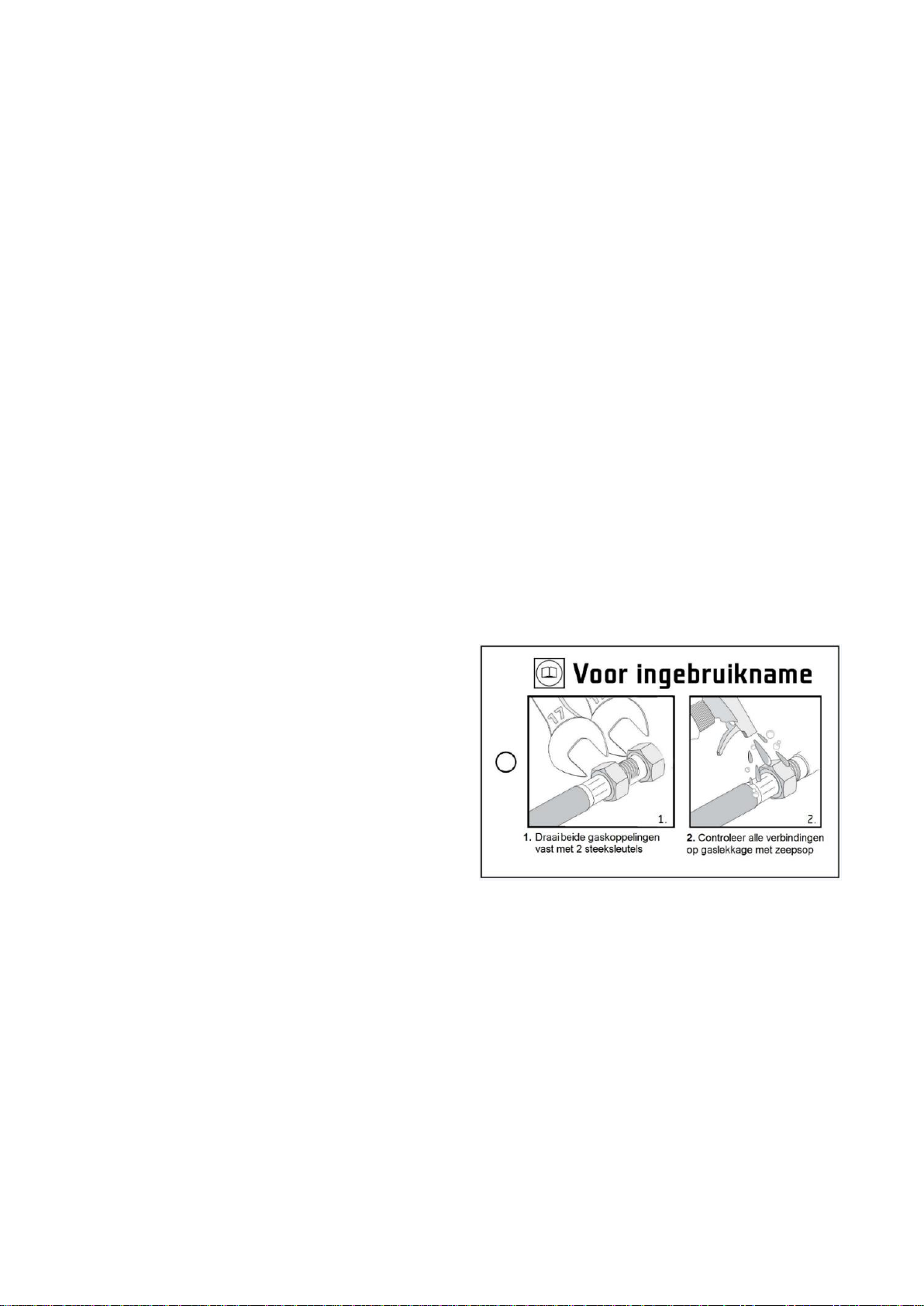

steeksleutel nr. 17; aan de brander kant hebt u daar 2 steeksleutels 17 nodig.
Voer na vervanging een gaslekcontrole uit.
De geur van gas
Aan gas is een geur toegevoegd om u in staat te stellen een gaslek te ontdekken.
Gas is zwaarder dan lucht; probeer dus vlak boven de grond de geur op te vangen!
Neem onmiddellijk maatregelen als u gas ruikt!
Sluit onmiddellijk de gaskraan op de gasfles.
Doe niets wat tot vonk of vuur kan leiden om ontsteking van het gas te
voorkomen. Schakel geen elektriciteit in of uit, steek geen lucifer, aansteker
o.i.d. aan en gebruik uw telefoon niet.
Haal iedereen weg uit de buurt van de gasbron en geef het gas ruimschoots de
tijd te verwaaien. Blijf tijdens dat proces uit de buurt! Blijft u gas ruiken of
vertrouwt u de situatie niet, alarmeer dan de brandweer.
Laat een gaslek door gekwalificeerde mensen repareren!
Bediening

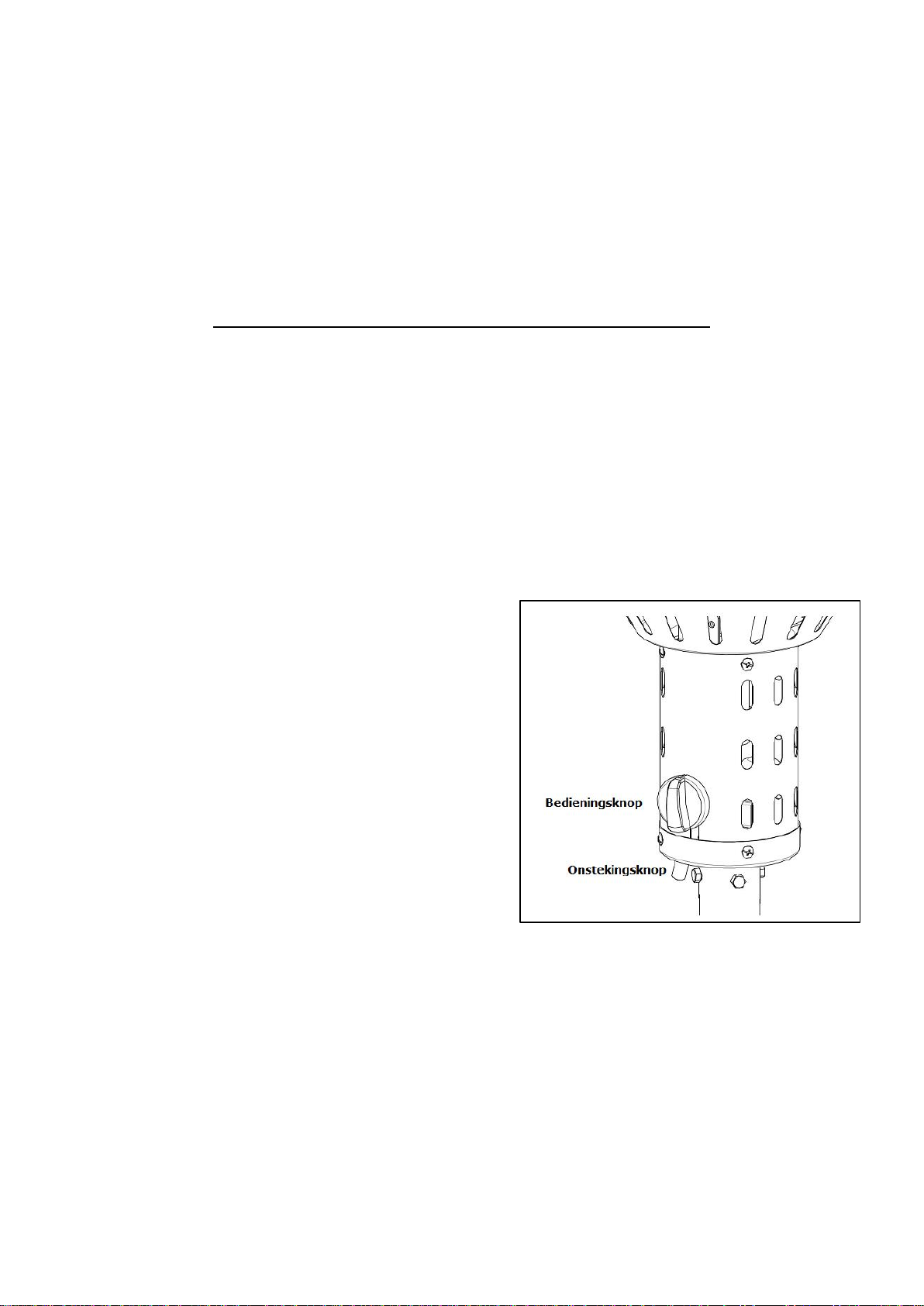

Het aanzetten van de terrasstraler
1. Draai de kraan op de gasfles helemaal
open.
2. Duw de bedieningsknop in en draai hem op
de PILOT-stand. Houd de knop minimaal 60
seconden ingedrukt
(nadat u een nieuwe gasfles in gebruik hebt
genomen minimaal 75 seconden) om de
aanwezige lucht in het systeem te laten
ontsnappen.
3. Terwijl u de bedieningsknop ingedrukt
houdt drukt u enkele malen op de
ontstekingsknop, tot de waakvlam
ontsteekt.
De waakvlam kan worden bekeken en gecontroleerd door de sleuf-openingen
onderin het glimmende gedeelte van de brander-kop, linksboven de
ontstekingsknop. (Ook kan de waakvlam aangestoken worden met een lucifer.)
Als de waakvlam is ontstoken, houd dan de bedieningsknop nog minimaal 30
seconden ingedrukt om het thermokoppel te activeren.
Nu kunt u de bedieningsknop loslaten.
4. Draai de bedieningsknop naar de hoogste stand (Hi) en laat de terrasstraler zo 5
minuten branden. Hierna kunt u de bedieningsknop op het gewenste vermogen
draaien.

17
Het uitzetten van de terrasstraler
1. Draai de kraan op de gasfles helemaal dicht.
2. Draai de bedieningsknop naar de PILOT-stand.
3. Duw de bedieningsknop in en draai hem naar de OFF-stand.
Aansluiten en verwisselen gasfles
Voor het verwisselen van de gasfles hebt u een verstelbare schroefsleutel nodig.
Verwissel de gasfles buiten, zonder open vuur of vonken in de buurt. Draai de
gasfles nooit om en leg hem niet neer.
Controleer de nieuwe gasfles op beschadigingen en de aansluiting op de
drukregelaar op een feilloze afsluiting. Als u schade of hapering vermoedt, wissel
de gasfles dan om bij uw gasleverancier.
Controleer of de gaskraan op de lege én nieuwe gasfles dichtgedraaid is (de
gaskraan zo ver mogelijk met de klok mee gedraaid). Controleer of de afdichting
van de gaskraan op de nieuwe gasfles in goede staat verkeert. Gebruik geen
aanvullende afdichtingen.
Til de gasflesbehuizing op het frame en neem de lege gasfles eruit.
Draai de drukregelaar met een verstelbare schroefsleutel los van de lege gasfles.
Controleer of de gasslang geen draaiingen of knikken vertoont.
Voordat u de gasdrukregelaar monteert, controleer of het zwarte afdichtingsrubber
aanwezig is in de wartelmoer en in goede staat verkeert. Schroef de wartelmoer
van de drukregelaar met de hand tegen de klok in (linkse draad) op de
gasflesaansluiting van de volle gasfles. Draai hem tenslotte met de verstelbare
schroefsleutel na: de afdichting moet lekkagevrij zijn, maar beschadig hem niet
door té strak na draaien!
Voer een complete controle op gaslekkage uit.
Plaats de gasfles tussen het frame
Laat de behuizing weer over het frame zakken
Opslag
Controleer of de kraan van de gasfles goed gesloten is
Verwijder de gasdrukregelaar en de slang van de gasfles
Controleer de gasfles op beschadigingen en de drukregelaar op een feilloze
afsluiting. Als u schade of hapering vermoedt, wissel de gasfles dan om bij uw
gasleverancier.
Bewaar een gasfles altijd in een ruimte met een goede ventilatie. Buiten bereik
van kinderen.
Bewaar de gasfles nooit in een parterre, kelder of ruimte onder grondniveau.
Sla de terrasstraler zonder gasfles op in een droge, stofvrije en veilige ruimte. Zo
nodig kunt u de terrasstraler demonteren. Gebruik de originele verpakking.
Sla de terrasstraler altijd schoon op, en zorg dat hij ook stof- en vuilvrij is wanneer
u hem weer in gebruik neemt.

18
Reiniging en onderhoud
Maak de oppervlakken met poedercoating schoon met een zachte, vochtige
doek, evt. met wat schoonmaakmiddel voor staal. Gebruik nooit licht
ontvlambare, bijtende of schurende schoonmaakmiddelen!
Verwijder regelmatig al het vuil, roet en stof uit brander kop om het gebruik
veilig te houden.
Bedek de terrasstraler eventueel met de optionele hoes wanneer de terrasstraler
niet in gebruik is.
Problemen en oplossingen
Probleem
Oorzaak
Oplossing
Waakvlam gaan
niet branden
-Kraan gasfles dicht
-Gasfles leeg
-Gas nozzle verstopt
-Lucht in systeem
-Losse verbinding
-Draai hem open
-Verwisselen
-(laten) Schoonmaken
-Ontluchten door de
bedieningsknop op de pilotstand
90 seconden te houden, als bij
het aanzetten
-Checken en dichten
Waakvlam blijft
niet branden
-Vuil rond waakvlam
-Losse verbinding
-Thermokoppel slecht
-Gaslek in leiding
-Lege gasdruk, fles
bijna leeg
-Reinigen
-Checken en dichten
-Laten vervangen
-Checken en dichten of
vervangen
-Verwisselen
Brander gaan
niet aan
-Lage gasdruk, fles
bijna leeg
-Nozzle verstopt
-Thermokoppel slecht
-Waakvlam nozzle niet
goed gemonteerd
-Terrasstraler staat niet
horizontaal
-Verwisselen
-(laten) Schoonmaken
-Laten vervangen
-Laat waakvlam nozzle goed
plaatsen
-Plaats de terrasstraler op een
vlakke ondergrond

19
Verwijdering
Binnen de EU betekent dit symbool dat dit product niet met
het normale huishoudelijke afval mag worden afgevoerd.
Afgedankte apparaten bevatten waardevolle materialen die
hergebruikt kunnen en moeten worden, om het milieu en de
gezondheid niet te schaden door ongereguleerde
afvalinzameling. Breng afgedankte apparatuur daarom naar
een daarvoor aangewezen inzamelpunt of wend u tot het
bedrijf waar u het apparaat gekocht hebt. Zij kunnen er voor
zorgen dat zoveel mogelijk onderdelen van het apparaat
hergebruikt worden.
Rating label

20
Index
Thank you ............................................................................................... 21
Before you start ....................................................................................... 21
Technische data ....................................................................................... 22
Product image .......................................................................................... 22
Safety instructions and warnings ............................................................. 22
Description, composition and assembly.................................................... 27
Place and placement ................................................................................ 32
Gas requirements ..................................................................................... 32
Check for gas leaks .................................................................................. 32
The smell of gas ....................................................................................... 33
Using........................................................................................................ 34
Connecting and changing the gas bottle................................................... 34
Storage .................................................................................................... 35
Cleaning and maintenance ....................................................................... 35
Problems and solutions ............................................................................ 35
Removal ................................................................................................... 36
Rating Label ............................................................................................. 36
