EVOC EIS-2205 User manual

特种计算机
Industrial Computer
产品说明书
User Manual
EIS-2205
研祥工业服务器
EVOC Industrial Server
Version: C00

法律资讯
警告提示
为了您的人身安全以及避免财产损失，必须注意本手册中的提示。人身安全
的提示用一个警告三角表示，仅与财产损失有关的提示不带警告三角。警告提示
根据危险等级由高到低如下表示。
危险
表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。
警告
表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。
小心
带有警告三角，表示如果不采取相应的小心措施，可能导致轻微的人身伤害。
注意
表示如果不注意相应的提示，可能会出现不希望的结果或状态。
合格的专业人员
本文件所属的产品/系统只允许由符合各项工作要求的合格人员进行操作。
其操作必须遵照各自附带的文件说明，特别是其中的安全及警告提示。 由于具
备相关培训及经验，合格人员可以察觉本产品/系统的风险，并避免可能的危险。
EVOC产品
请注意下列说明：
警告
EVOC产品只允许用于目录和相关技术文件中规定的使用情况。如果要使用其他
公司的产品和组件，必须得到EVOC推荐和允许。正确的运输、储存、组装、装
配、安装、调试、操作和维护是产品安全、正常运行的前提。必须保证允许的环
境条件。必须注意相关文件中的提示。
A类设备声明
注意
此为A级产品，在生活环境中，该产品可能会造成无线电干扰，在这种情况下，
可能需要用户对其干扰采取切实可行的防护措施。

免责声明
本公司保留对此手册更改的权利，产品后续相关变更时，恕不另行通知。
对于任何因安装、使用不当而导致的直接、间接、有意或无意的损坏及隐患概不
负责。
订购产品前，请向经销商详细了解产品性能是否符合您的需求。
EVOC 是研祥智能科技股份有限公司的注册商标。本手册所涉及到的其他商
标，其所有权为相应的产品厂家所拥有。
研祥智能科技股份有限公司©2014，版权所有，违者必究。未经许可，不得
以机械、电子或其它任何方式进行复制。
保修条款：
产品保修期一年。用户如另有要求，以双方签署的合同为准。
欲获更多信息请访问：
研祥网站：http://www.evoc.com
研祥技术支持邮箱：[e-mail]（国际）、[e-mail]（国内）
免费客服热线： 4008809666

文档说明
本文档适用范围
本文档适用于EVOC EIS-2205型号。
约定
在本文档中，术语“整机”或“产品”有时特指EVOC EIS-2205产品。
说明
安全相关注意事项
为避免财产损失以及出于个人安全方面的原因，请注意本入门指南中关于安
全方面的信息。 文中使用警告三角来指示这些安全信息，警告三角的出现
取决于潜在危险的程度。

目录
1.产品介绍 ...................................................................................................................1
1.1 产品概述.......................................................................................................1
1.2 产品规格.......................................................................................................1
2.应用规划 ...................................................................................................................5
2.1 运输...............................................................................................................5
2.2 贮存...............................................................................................................5
2.3 开箱及检查交付的设备 ...............................................................................5
3.产品安装说明 ...........................................................................................................6
3.1 安装方式.......................................................................................................6
3.2 产品外形尺寸图 ...........................................................................................6
3.3 安装尺寸图 ...................................................................................................7
4.设备连接 ...................................................................................................................8
4.1 连接前的注意事项 .......................................................................................8
4.2 产品接地.......................................................................................................8
4.3 将设备连接到电源 .......................................................................................9
5.使用说明 .................................................................................................................10
5.1 产品外观图 .................................................................................................10
5.2 外部结构图 .................................................................................................11
5.3 产品接口定义 .............................................................................................12
5.3.1 Console 接口 ...................................................................................12
5.3.2 显示接口 .........................................................................................12
5.3.3 网络接口 ..........................................................................................13
5.3.4 IPMI接口..........................................................................................13
5.3.5 USB接口 ..........................................................................................14

5.4 操作控件....................................................................................................14
5.5 状态指示灯................................................................................................15
6.拆装与维护 .............................................................................................................16
6.1 整体装配图.................................................................................................16
6.2 开盖安装.....................................................................................................17
6.3 主板拆装.....................................................................................................17
6.3.1 主板安装 ..........................................................................................17
6.3.2 主板拆卸 ..........................................................................................18
6.4 驱动器安装.................................................................................................18
6.5 电源拆装.....................................................................................................19
6.5.1 电源安装 ..........................................................................................19
6.5.2 电源拆卸 ..........................................................................................19
6.6 风扇拆装与维护 .........................................................................................20
6.6.1 风扇安装 ..........................................................................................20
6.6.2 风扇拆卸 ..........................................................................................20
7.驱动程序安装说明 .................................................................................................21
8.附录 .........................................................................................................................22
8.1 常见故障分析与解决 ................................................................................22


产品介绍
EIS-2205 - 1 -
1.产品介绍
1.1 产品概述
EIS-2205系列工业服务器是一款基于Intel最新主流服务器平台C602，支持
双路至强(Xeon)E5-2600 V1和最新的V2系列处理器的高性能、高集成度、全功能、
专业的工业服务器产品，板载完善的LSI Raid方案，专业IPMI远程管理。支持以
下操作系统：
Microsoft® Windows Server® 2012 Microsoft Windows Server 2012
Essentials；
Microsoft Windows Server 2008 R2 SP1，x64（包括Hyper-V® v2）；
Windows Server 2008 for Embedded中文标准版；
Novell® SUSE® Linux Enterprise Server；
Red Hat® Enterprise Linux；
Windows 7 SP1。
整机钣金材质，系统基于英特尔Ivy Bridge架构，保证高可靠性的运行环境，
具有良好的散热、抗振性能。
EIS-2205 可广泛应用于 IT 通信、工业自动化、安防监控、车辆检测等行业。
1.2 产品规格
项目 定义
微处理器
最多支持2颗Intel® Xeon® processor E5-2600（V2）
系列处理器。
注：上单颗 CPU 时，请将 CPU 安装在主板 CPU1 位置，
否则将不开机。
主
要
功
能
指
标
芯片组 Intel® PCH C602

产品介绍
- 2 - EIS-2205
内存
提供 16 条 240Pin DDR3 内存插槽，支持 1TB ECC
LRDIMM、512GB RDIMM 或 128GB UDIMM ECC/Non-ECC
800/1066/1333/1600/1866 MHz 内存，内存安装方法
示例请参考本表尾
注：使用 2PCS V2 CPU 搭配 NON-ECC UDIMM 内存不开
机。
显示功能 支持 VGA 输出显示；支持最高分辨率 1280×1024
网络功能
EIS-2205V 整机：
提供 4 个千兆网络接口
提供 1 个 IPMI 2.0 接口
EIS-2205M 整机：
提供 2 个千兆网络接口
提供 1 个 IPMI 2.0 接口
扩展总线
EIS-2205V 整机：
提供 2 个 PCIe X16 插槽；支持高 64mm；长 166mm
扩展卡； 提供 4 个 PCIe X8 插槽；支持高 64mm；
长 166mm 扩展卡；兼容 PCIE3.0/2.0/1.1 标准
EIS-2205M 整机：
提供 1 个 PCIe X16 插槽；支持高 64mm；长 166mm
扩展卡； 提供 6 个 PCIe X8 插槽；支持高 64mm；
长 166mm 扩展卡；兼容 PCIE3.0/2.0/1.1 标准
外部 IO 接口
提供 1 个 Console 接口（COM1）
提供 6 个 USB2.0 接口（前置 2 个，后置 4 个）
提供 4 个千兆网口（EIS-2205V）/2 个千兆网口
（EIS-2205M）
提供1个VGA显示接口

产品介绍
EIS-2205 - 3 -
外形尺寸
（不含挂耳） 482.6mm（宽）×88.1mm（高）×650mm（深）
净重 19.6Kg
温度
工作温度:0℃～40℃
存储温度:-40℃～70℃
湿度 恒定湿热： 40℃，90%RH
电磁兼容性
辐射骚扰：GB 9254-2008 A 级
传导骚扰：GB 9254-2008 A 级
GB/T 17626.2.2006 静电放电（2）级
GB/T 17626.4-2006 脉冲群抗扰度（2）级
GB/T 17626.5-2008 浪涌（冲击）抗扰度（2）级
可靠性
平均无故障工作时间：MTBF≥50000h
平均维修时间：MTTR≤0.5h
安全性 满足 GB4943 的基本要求
机械环境
适应性
抗振动：5-200Hz/1.0g 加速度,幅度 0.5mm(关机
状态）
抗冲击：10g 加速度，11ms 周期
噪音：≤55dB
主
要
性
能
指
标
电源特性
输入电压/频率：220VAC/50Hz
整机功耗：144.8W（待机状态）；整机功耗：225.4W
（运行 BurnIntest 100%）

产品介绍
- 4 - EIS-2205
内存安装方法（示例仅参考）
配置条件 安装方法
CPU
数量
内存
数量 内存安装位置 CPU 安装 位置
1-4 P1-DIMMA1、P1-DIMMB1、P1-DIMMC1 或 P1-DIMMD1
1
5-8
P1-DIMMA1、P1-DIMMB1、P1-DIMMC1 或 P1-DIMMD1
超过的数量可插在 P1-DIMMA2、P1-DIMMB2、
P1-DIMMC2 或 P1-DIMMD2
CPU1
2 P1-DIMMA1，P2-DIMME1
4 P1-DIMMA1、P1-DIMMB1，P2-DIMME1、P2-DIMMF1
6 P1-DIMMA1、P1-DIMMB1、P1-DIMMC1、P1-DIMMD1、
P2-DIMME1、P2-DIMMF1
8 P1-DIMMA1、P1-DIMMB1、P1-DIMMC1、P1-DIMMD1、
P2-DIMME1、P2-DIMMF1、P2-DIMMG1、P2-DIMMH1
2
10-16
P1-DIMMA1、P1-DIMMB1、P1-DIMMC1、P1-DIMMD1、
P2-DIMME1、P2-DIMMF1、P2-DIMMG1、P2-DIMMH1、
超过的数量可任意插在空余插槽
CPU1
&
CPU2
注意：
1、同一块主板上 ECC 内存和 non-ECC 内存不能同时混用；
2、同一块主板上 UDIMM 和 RDIMM 不能同时混用；
3、同一块主板上 LRDIMM 不能同时和其它类型 DIMM 混用；
4、同一颗 CPU 上 DDR3 和 DDR3L 不能同时混用。

应用规划
EIS-2205 - 5 -
2.应用规划
2.1 运输
包装好的产品能以任何交通工具，运往任何地点，在长途运输时不得装在敞
开的船舱和车厢中，中途转运时不得存放在露天仓库中，在运输过程中不允许和
易燃、易爆、易腐蚀的物品同车（或其他运输工具）装运，并且产品不允许经受
雨、雪或液体物质的淋湿与机械损坏。
2.2 贮存
产品贮存时应存放在原包装箱内，存放产品的仓库环境温度为 0℃～40℃，
相对湿度为 20%～85%。仓库内不允许有各种有害气体、易燃、易爆炸的产品及
有腐蚀性的化学物品，并且无强烈的机械振动、冲击和强磁场作用。包装箱应垫
离地面至少 10cm，距离墙壁、热源、冷源、窗口或空气入口至少 50cm。
小心
损坏设备的风险！
在寒冷天气状况下运输设备时，应注意温度的极端变化。 这种情况下，请确保
设备上或设备内部没有形成水滴（凝露）。如果设备上形成了凝露，请在接通设
备前至少等待 12个小时。
2.3 开箱及检查交付的设备
设备开箱
设备开箱时请注意以下几点：
● 建议您不要丢弃原包装材料。 请保留原包装材料以备再次运输设备时使用。
● 请将文档存放在安全的地方。 初始调试设备时需用到该文档，并且它是设备
的一部分。
● 检查交付的设备，查看是否在运输途中造成了任何明显的损坏。
● 验证所运货物是否包含完整的设备以及您单独订购的附件。 如有任何不符或
存在运输损坏，请联系客户服务人员。

产品安装说明
- 6 - EIS-2205
3.产品安装说明
3.1 安装方式
■19″上架式 □桌面式（台面式） □嵌入面板式
□壁挂式 □VESA 标准支撑臂 □手提便携式
□其他方式___________

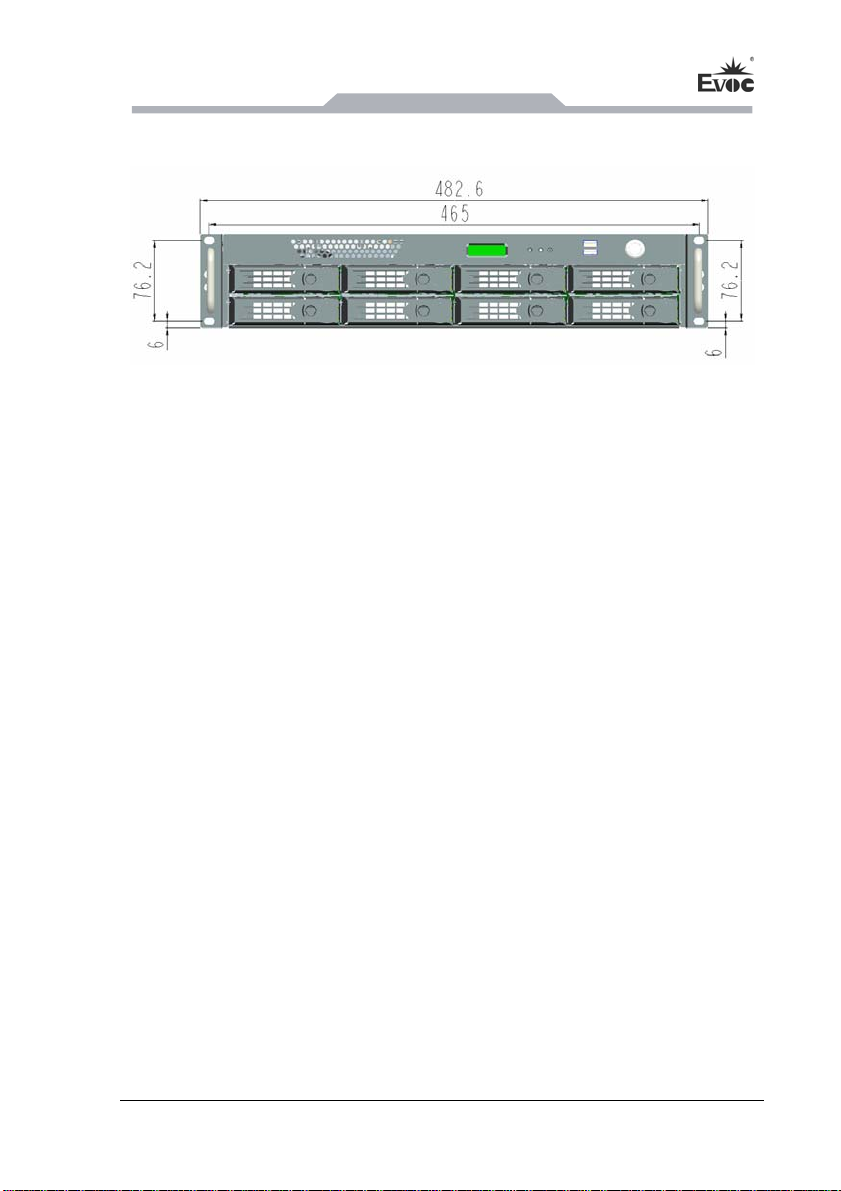

3.2 产品外形尺寸图
单位：mm

产品安装说明
EIS-2205 - 7 -
3.3 安装尺寸图
单位：mm

设备连接
- 8 - EIS-2205
4.设备连接
4.1 连接前的注意事项
警告
所连接或内置的外围设备不得接入极性相反的设备。
警告
本设备只能在接地电源网络上运行。禁止在未接地或阻抗接地的电源网络上进
行操作。
警告
使用的设备额定电压必须符合本产品电源特性。
注意
只能连接经认可适合工业应用的外围设备。设备运行时，可以连接热插拔 I/O
模块（USB）。无热插拔功能的 I/O 设备只能在设备断开电源后进行连接。

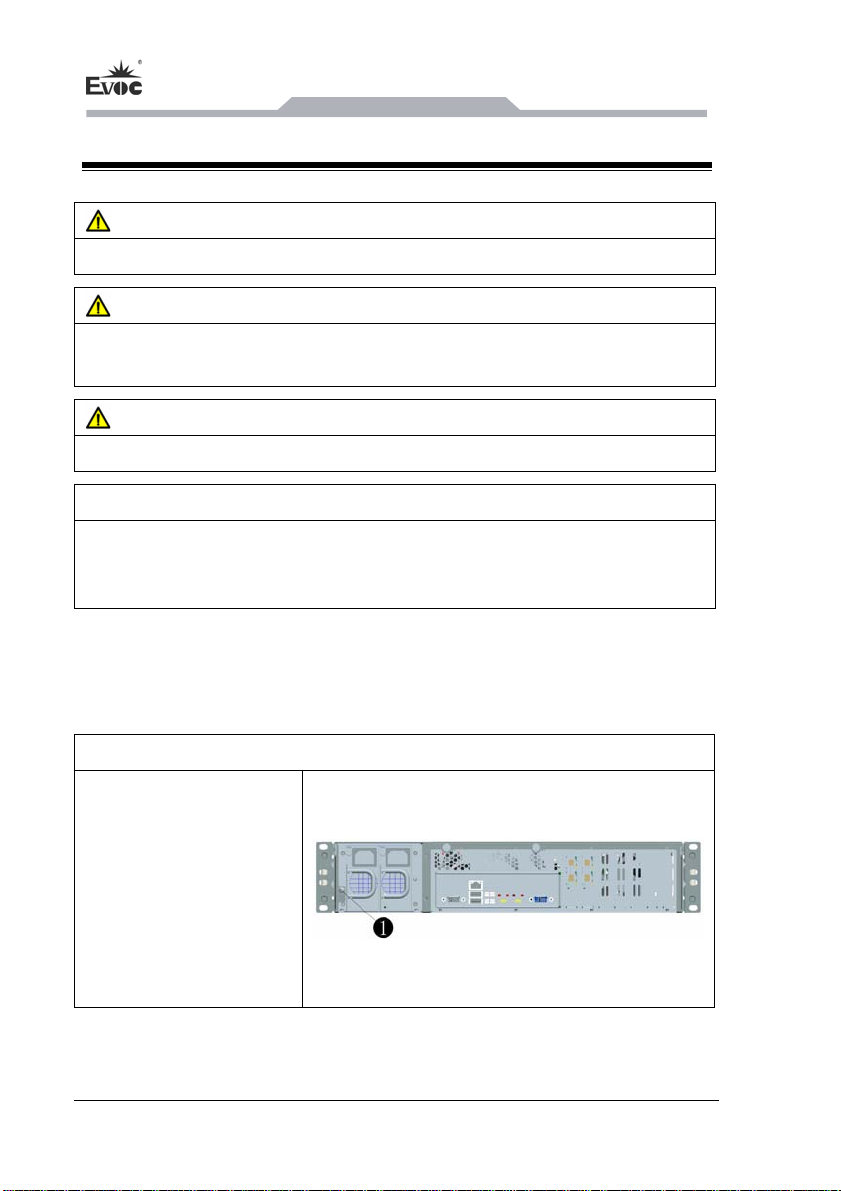

4.2 产品接地
低阻抗接地连接更有助于将外部电缆、信号电缆或连接 I/O 模块的电缆所
生成的干扰释放到接地系统。
接地端子
设备上的接地端子 ① 必
须与安装有设备的机柜或
设备的中央接地母线连
接。 最小导线横截面不能
小于5mm2。接地电阻最大不
能大于0.1Ω。

设备连接
EIS-2205 - 9 -

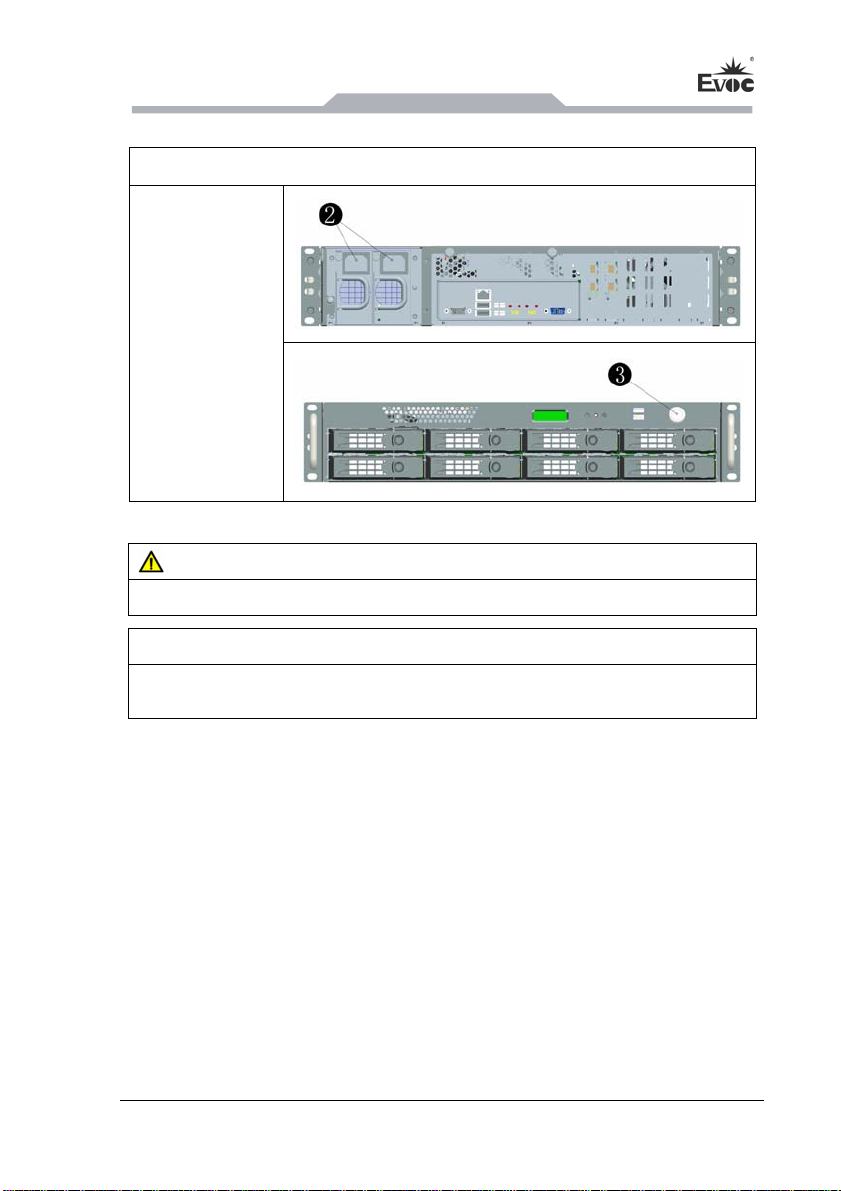

4.3 将设备连接到电源
将设备连接到电源的步骤
将电源线连接到
插口②，并接通
电源，再按下设
备前面板上电源
开关③，电源指
示灯亮起，整机
开机。
危险
雷暴雨期间断开电源和数据电缆。
注意
必须断开电源连接器才能将设备与电源完全隔离。

使用说明
- 10 - EIS-2205
5.使用说明
5.1 产品外观图

使用说明
EIS-2205 - 11 -
5.2 外部结构图
设备的正视图 项目 描述
① 电源开关
② USB
③ 复位按钮
④ 硬盘电源指示灯
⑤ LCD显示屏
设备的后视图 项目 描述
① COM 接口
② IPMI 网口
③ USB 接口
④ RJ45 网口
⑤ VGA 接口
⑥ 电源
⑦ 接地螺钉

使用说明
- 12 - EIS-2205
5.3 产品接口定义

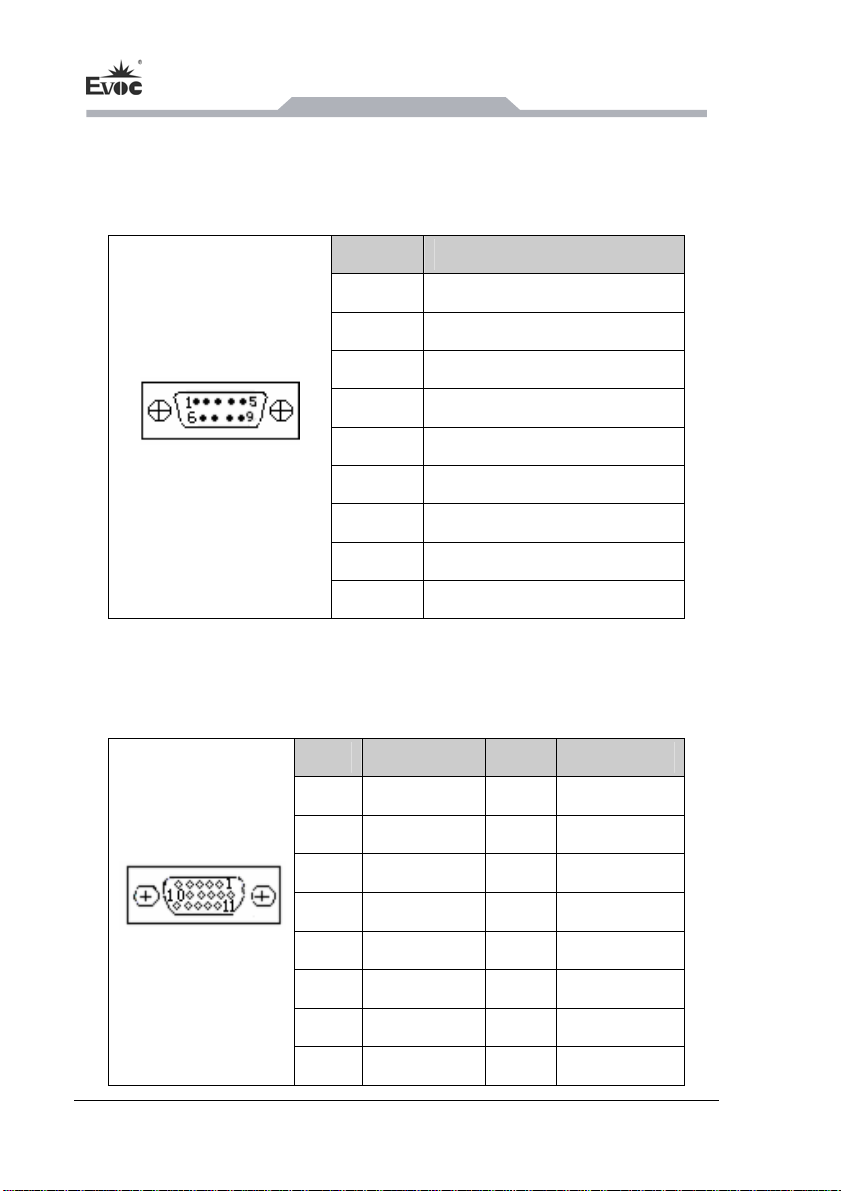

5.3.1 Console 接口
1个标准DB9形式Console接口(COM1)，其定义如下：
管脚 信号名称
1 DCD#
2 RXD
3 TXD
4 DTR#
5 GND
6 DSR#
7 RTS#
8 CTS#
COM1
9 RI#
5.3.2 显示接口
1 个标准 DB15 形式 VGA 接口，其定义如下：
管脚 信号名称 管脚 信号名称
1 Red 2 Green
3 Blue 4 NC
5 GND 6 GND
7 GND 8 GND
9 NC 10 GND
11 NC 12 DDCDATA
13 HSYNC 14 VSYNC
VGA
15 DDCCLK

使用说明
EIS-2205 - 13 -
5.3.3 网络接口
ACTLED 和 LILED 是以太网接口两边的绿色和双色 LED，显示着 LAN 的活动
指示状态和网络速度指示状态。
LAN1、LAN2
LILED
（双色：橙绿双色）
网络速度
指示状态
ACTLED
（单色：绿色灯）
网络活动
指示状态
橙色 1000Mbps
闪烁 有数据传输 绿色 100Mbps
常亮 无数据传输 灭 10Mbps
5.3.4 IPMI接口
IPMI 管理接口，管脚定义及指示灯状态如下：
IPMI1
ACTLED
（单色：黄色灯）
网络活动
指示状态
LILED
（单色：绿色灯）
网络速度
指示状态
闪烁 有数据传输 绿色 100Mbps
灭 无数据传输 灭 10Mbps 或未链接

使用说明
- 14 - EIS-2205
5.3.5 USB接口
前置 2 个 USB2.0，后置4个USB2.0 接口，其定义如下：
管脚 信号名称
1 +5V_USB
2 USB_DATA-
3 USB_DATA+
4 GND
5.4 操作控件
警告
开/关按钮信号不会切断设备电源！
小心
设备执行硬件复位时可能会丢失数据。
控件按钮 项目 描述
①电源开关按钮
②复位按钮
