EVOC IPC-820 User manual

特种计算机
Industrial Computer
产品说明书
User Manual
IPC-820
4U 上架机箱
4U Rack-mount Chassis
Version:C01

法律资讯
警告提示
为了您的人身安全以及避免财产损失，必须注意本手册中的提示。人身安全
的提示用一个警告三角表示，仅与财产损失有关的提示不带警告三角。警告提示
根据危险等级由高到低如下表示。
危险
表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。
警告
表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。
小心
带有警告三角，表示如果不采取相应的小心措施，可能导致轻微的人身伤害。
注意
表示如果不注意相应的提示，可能会出现不希望的结果或状态。
合格的专业人员
本文件所属的产品/系统只允许由符合各项工作要求的合格人员进行操作。
其操作必须遵照各自附带的文件说明，特别是其中的安全及警告提示。 由于具
备相关培训及经验，合格人员可以察觉本产品/系统的风险，并避免可能的危险。
EVOC产品
请注意下列说明：
警告
EVOC产品只允许用于目录和相关技术文件中规定的使用情况。如果要使用其他
公司的产品和组件，必须得到EVOC推荐和允许。正确的运输、储存、组装、装
配、安装、调试、操作和维护是产品安全、正常运行的前提。必须保证允许的环
境条件。必须注意相关文件中的提示。

免责声明
本公司保留对此手册更改的权利，产品后续相关变更时，恕不另行通知。
对于任何因安装、使用不当而导致的直接、间接、有意或无意的损坏及隐患概不
负责。
订购产品前，请向经销商详细了解产品性能是否符合您的需求。
EVOC 是研祥智能科技股份有限公司的注册商标。本手册所涉及到的其他商
标，其所有权为相应的产品厂家所拥有。
研祥智能科技股份有限公司©2012，版权所有，违者必究。未经许可，不得
以机械、电子或其它任何方式进行复制。
保修条款：
产品保修期一年。用户如另有要求，以双方签署的合同为准。
欲获更多信息请访问：
研祥网站：http://www.evoc.com
研祥技术支持邮箱：[e-mail]（国际）、[e-mail]（国内）
免费客服热线： 4008809666

文档说明
本文档适用范围
本文档适用于EVOC IPC-820型号。
约定
在本文档中，术语“整机”或“产品”有时特指EVOC IPC-820产品。
说明
安全相关注意事项
为避免财产损失以及出于个人安全方面的原因，请注意本入门指南中关于安
全方面的信息。 文中使用警告三角来指示这些安全信息，警告三角的出现
取决于潜在危险的程度。

目录
1.产品介绍 ...................................................................................................................1
1.1 产品概述 ........................................................................................................1
1.2 产品规格 ........................................................................................................1
1.3 状态监控介绍及规格.....................................................................................3
2.应用规划 ...................................................................................................................5
2.1 运输 ................................................................................................................5
2.2 贮存 ................................................................................................................5
2.3 开箱及检查交付的设备.................................................................................5
3.产品安装说明 ...........................................................................................................6
3.1 安装方式 ........................................................................................................6
3.2 产品外形尺寸图 ...........................................................................................6
3.3 产品安装尺寸图 ............................................................................................7
4.设备连接 ...................................................................................................................8
4.1 连接前的注意事项 ........................................................................................8
4.2 产品接地 ........................................................................................................8
4.3 将设备连接到电源 ........................................................................................9
5.使用说明 .................................................................................................................10
5.1 产品外观图 ..................................................................................................10
5.2 外部结构图 ..................................................................................................10
5.3 操作控件 ......................................................................................................12
5.4 状态指示灯 ..................................................................................................13
6.拆装与维护 .............................................................................................................14
6.1 整体装配图 ..................................................................................................14
6.2 主板拆装 ......................................................................................................15

6.2.1 ATX主板拆装....................................................................................15
6.2.2 EPE主板拆装 ....................................................................................16
6.2.3 FSC(EPI)主板拆装............................................................................18
6.3 驱动器拆装 ..................................................................................................19
6.3.1 光驱拆装 ...........................................................................................19
6.3.2 硬盘拆装 ...........................................................................................20
6.4 电源拆装 ......................................................................................................20
6.5 风扇拆装 ......................................................................................................21
6.6 防尘网拆装与维护 ......................................................................................22
6.6.1 防尘网安装.......................................................................................22
6.6.2 防尘网拆卸.......................................................................................23
7.驱动程序安装说明 .................................................................................................24
8. 附录 .......................................................................................................................25
8.1 常见故障分析与解决..................................................................................25

产品介绍
IPC-820 - 1 -
1.产品介绍
1.1 产品概述
IPC-820 是一款 4U 上架机箱，可以兼容公司 FSC、EPI、EPE、EC9、EC0
等各类全系列全长卡和工业母板，内置高速进风风扇；具有良好的散热、抗振、
EMC 性能。
本产品结构合理，设计先进，前面板采用钣金造型，主机体为优质钢板成
型，双压条结构，可有效固定主板重心位置；机箱、门板一体化带锁保护系统，
也可避免非授权人员的入侵。
IPC-820 可广泛应用于通信、网络、金融、电力、交通、工业自动化等各领
域。
1.2 产品规格
项目 定义
扩展性能
可安装主板：PICMG 1.0 标准全长卡，PICMG 1.3 标
准全长卡，EPI 2.0 标准全长卡，EPE 标准全长卡，
EC9 标准单板，EC0 标准单板；
可安装底板：10 槽标准 PICMG 1.0 底板，14 槽标准
PICMG 1.0 底板，10 槽标准 PICMG 1.3 底板，13 槽
标准 EPI 2.0 底板，10 槽标准 EPE 底板；
可安装电源：标准 PS2 ATX 电源，标准 PS2 AT 电源；
主
要
性
能
指
标
存储扩展
1 个 5.25〞CD-ROM 空间
2 个 3.5〞HDD 空间（做减震）
1 个 3.5〞HDD 空间（不做减震）

产品介绍
- 2 - IPC-820
机箱自带接
口及按键
前置 2 个 USB 2.0 接口
ATX 开关、复位开关，电源、硬盘指示灯，带锁安全
门
外形尺寸
（不含挂耳） 482 mm（宽）×177 mm（高）×470.4 mm（深）
净重 净重：15.3Kg；
温度
工作温度:0℃～ 50℃
存储温度: -20℃～ 60℃
湿度 5 %～ 90 %（非凝结状态）
电磁兼容性
GB 9254-2008，辐射骚扰（A）级，传导骚扰（A）级
GB/T 17626.2-2006 静电接触放电（2）级
GB/T 17626.4-2008 脉冲群抗扰度（2）级
GB/T 17626.6-2008 传导抗扰度（2）级
GB/T 17626.5-2008 浪涌（冲击）抗扰度（2）级
GB/T 17626.6-2008 传导抗扰度（2）级
可靠性
平均无故障工作时间：MTBF≥50000h
平均维修时间：MTTR≤0.5h
安全性 满足 GB4943 的基本要求
机械环境适
应性
抗振动：5-17Hz/1.0mm 振幅；17-200Hz/1.0g 加速度
抗冲击：10g 加速度，11ms 周期
电源特性 输入电压/频率：220VAC/50Hz

产品介绍
IPC-820 - 3 -

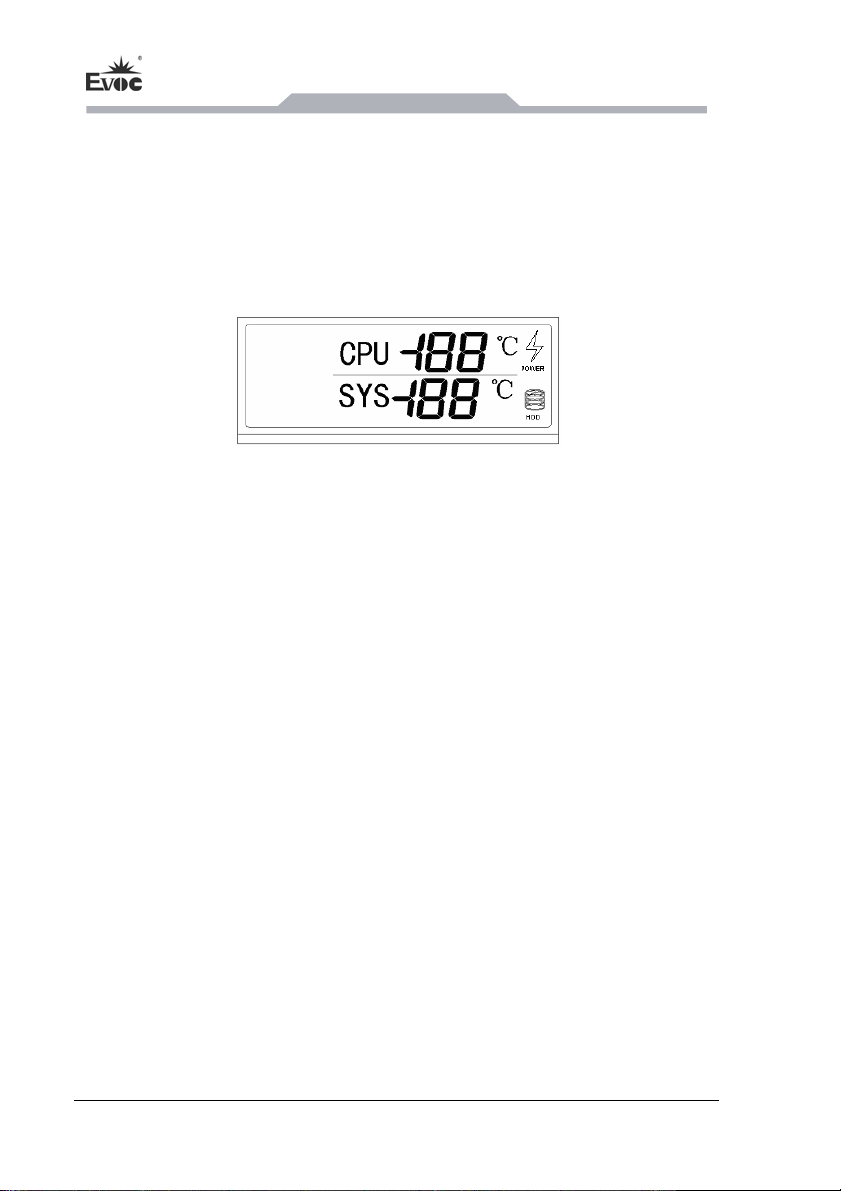

1.3 状态监控介绍及规格
一、基本功能
1、CPU 运行温度显示；
2、系统运行温度显示；
3、电源指示功能；
4、可单独设定 CPU 或系统超上限温度报警；
5、温度测量范围：CPU -10℃～110℃ SYSTEM -40℃～80℃；
6、温度采样时间 3 秒；
7、掉电可以记忆设定数据；
8、温度超出测量范围或 sensor 出错（开、短路）自动提醒用户。
二、按键设计
【SET】进入设置状态/切换设置对象
【UP】上调设定数值，每按一次设定值增加 5℃
【DOWN】下调设定数值，每按一次设定值减少 5℃
三、操作方式
按【SET】，进入设定状态，默认 CPU 设定温度 75℃，进入设定温度后，温
度数值以 1HZ 闪烁，按【UP】上调设定数值，每按键一次增加 5℃，按【DOWN】
下调设定数值，每按键一次减少 5℃。
再按【SET】切换到 SYSTEM 报警温度设置，SYSTEM 温度闪烁，
默认设定温度为 55℃，进入设定温度后，温度数值以 1HZ 闪烁，按【UP】上调
设定数值，每按键一次增加 5℃，按【DOWN】下调设定数值，每按键一次减少 5
℃。
设定时不显示小数点及小数点后数值。
【SET】退出设置状态，显示当前 CPU 和 SYSTEM 温度值，温度超出测量范围
或 sensor 出错（开、短路）时显示“――”。

产品介绍
- 4 - IPC-820
四、超温报警功能
当实际温度超出设定温度值时，蜂鸣器报警三声，然后停止，报警同时 LCD
显示并闪烁当前温度值三次（1HZ 闪烁）然后显示设定温度值 2 秒，一直循环，
直到温度恢复到设定温度点以下，LCD 恢复显示正常温度值。
五、规格要求
*当硬盘转动时，LCD 上 HDD 图形标识会随硬盘转动而显示转动效果。
*设有 RESET 键，当 CPU 未正常工作或出现异常，可以通过 RESET 使其复位。

应用规划
IPC-820 - 5 -
2.应用规划
2.1 运输
包装好的产品能以任何交通工具，运往任何地点，在长途运输时不得装在敞
开的船舱和车厢中，中途转运时不得存放在露天仓库中，在运输过程中不允许和
易燃、易爆、易腐蚀的物品同车（或其他运输工具）装运，并且产品不允许经受
雨、雪或液体物质的淋湿与机械损坏。
2.2 贮存
产品贮存时应存放在原包装箱内，存放产品的仓库环境温度为 0℃～40℃，
相对湿度为 20%～85%。仓库内不允许有各种有害气体、易燃、易爆炸的产品及
有腐蚀性的化学物品，并且无强烈的机械振动、冲击和强磁场作用。包装箱应垫
离地面至少 10cm，距离墙壁、热源、冷源、窗口或空气入口至少 50cm。
小心
损坏设备的风险！
在寒冷天气状况下运输 PC 时，应注意温度的极端变化。 这种情况下，请确保
设备上或设备内部没有形成水滴（凝露）。如果设备上形成了凝露，请在接通设
备前至少等待 12个小时。
2.3 开箱及检查交付的设备
设备开箱
设备开箱时请注意以下几点：
● 建议您不要丢弃原包装材料。 请保留原包装材料以备再次运输设备时使用。
● 请将文档存放在安全的地方。 初始调试设备时需用到该文档，并且它是设备
的一部分。
● 检查交付的设备，查看是否在运输途中造成了任何明显的损坏。
● 验证所运货物是否包含完整的设备以及您单独订购的附件。 如有任何不符或
存在运输损坏，请联系客户服务人员。

产品安装说明
- 6 - IPC-820
3.产品安装说明
3.1 安装方式
■19″上架式 □桌面式（台面式） □嵌入面板式
□壁挂式 □VESA 标准支撑臂 □手提便携式
□其他方式___________

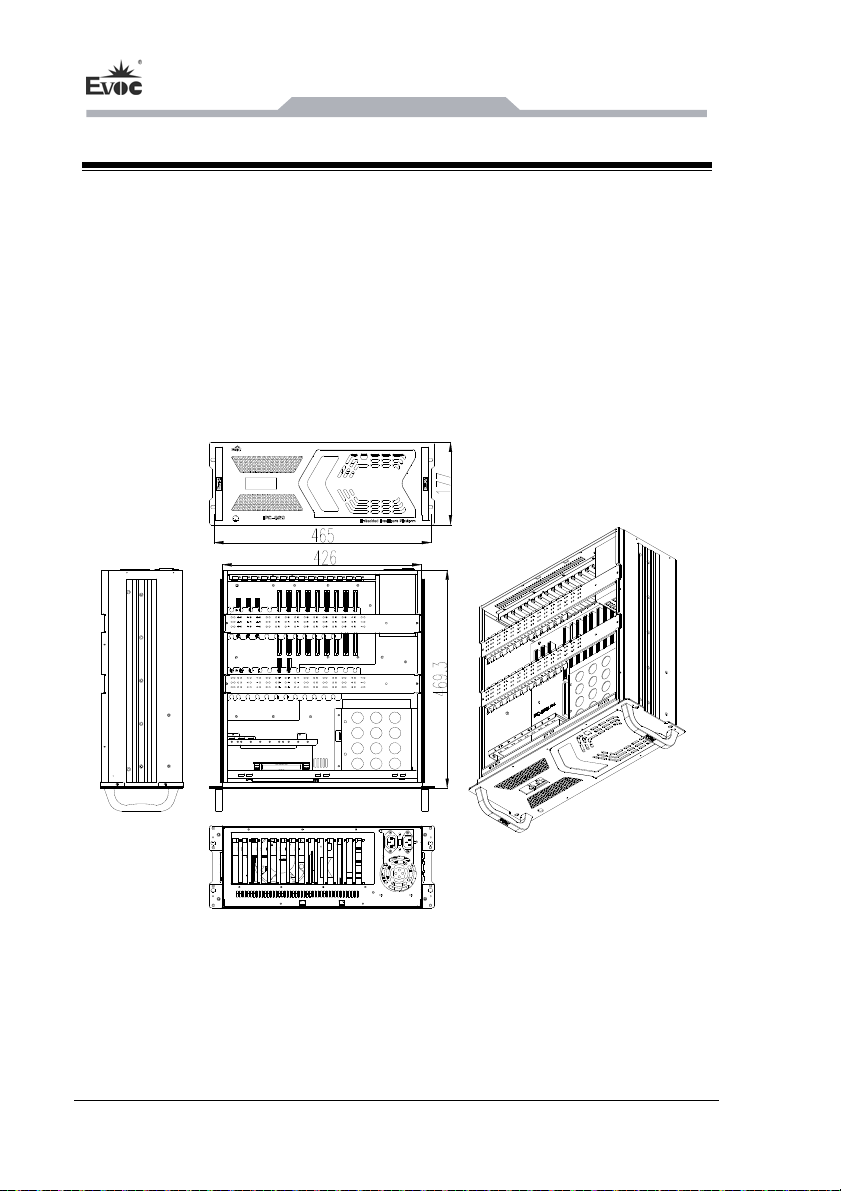

3.2 产品外形尺寸图
单位：mm

产品安装说明
IPC-820 - 7 -
3.3 产品安装尺寸图
处安装孔
安装方法：用 M5 或 M6 的面板螺钉配合 M5 或 M6 的浮动螺母安装在标准 19 寸机
柜上。

设备连接
- 8 - IPC-820
4.设备连接
4.1 连接前的注意事项
警告
所连接或内置的外围设备不得接入极性相反的设备。
警告
本设备只能在接地电源网络上运行。禁止在未接地或阻抗接地的电源网络上进
行操作。
警告
使用的设备额定电压必须符合本产品电源特性。
注意
只能连接经认可适合工业应用的外围设备。PC 运行时，可以连接热插拔 I/O 模
块（USB）。无热插拔功能的 I/O 设备只能在设备断开电源后进行连接。
4.2 产品接地
低阻抗接地连接更有助于将外部电缆、信号电缆或连接 I/O 模块的电缆所
生成的干扰释放到接地系统。

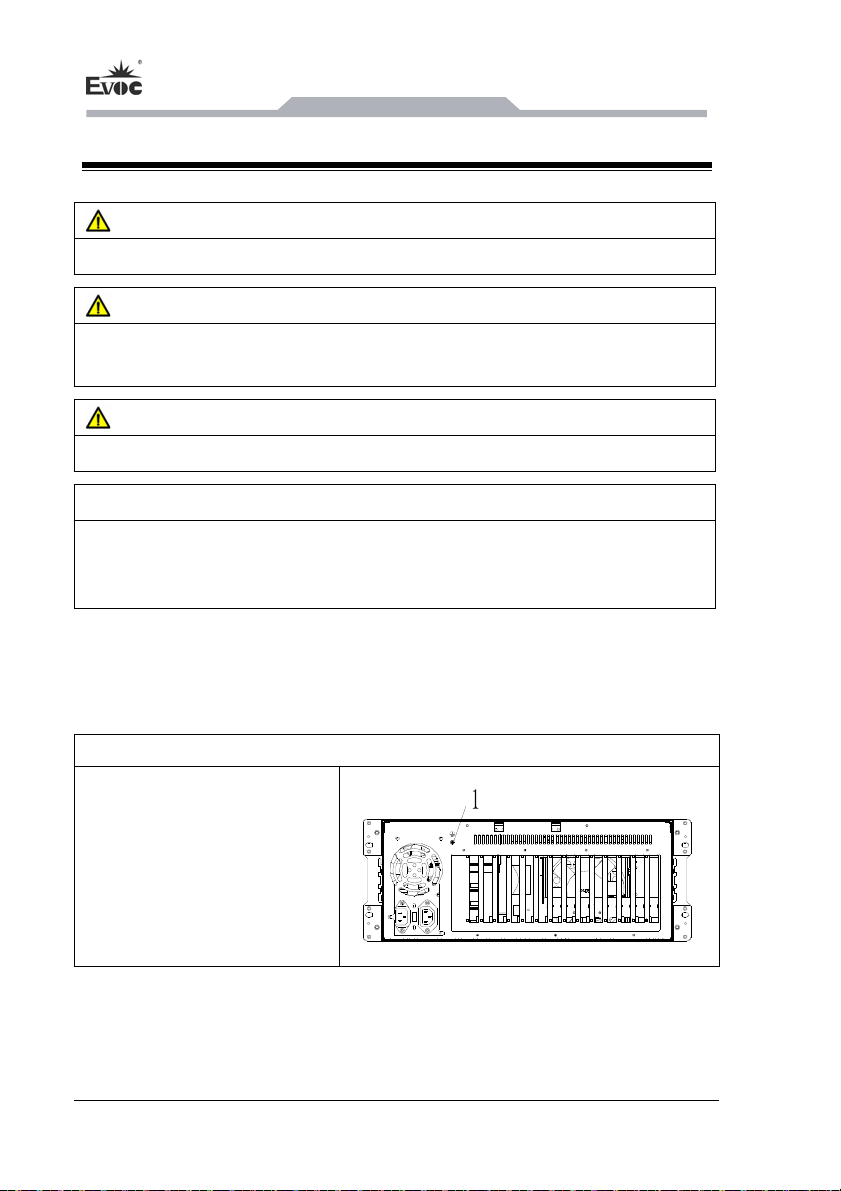

接地端子
设备上的接地端子 “1”必须与
安装有 PC 的机柜或设备的中
央接地母线连接。 最小导线横
截面不能小于5mm2 ，接地电阻
最大不能大于0.1Ω。

设备连接
IPC-820 - 9 -
4.3 将设备连接到电源
将设备连接到电源的步骤
将电源线连接到接口1，按前面
板电源开关，设备启动。
危险
雷暴雨期间断开电源和数据电缆。
注意
必须断开电源连接器才能将设备与电源完全隔离。

使用说明
- 10 - IPC-820
5.使用说明
5.1 产品外观图
5.2 外部结构图
主板支持 KB-LK 功能设备的正视图 项目 描述
① 复位键
② 电源开关
③ 电源指示灯
④ 硬盘指示灯
⑤ KB-LK 指示灯
⑥ USB 接口
⑦ KB-LK 开关键
⑧ 温度显示屏
6
1
7
34
5
2
8
9
⑨ 键盘接口

使用说明
IPC-820 - 11 -
主板不支持 KB-LK 设备的正视图 项目 描述
① 硬盘指示灯
② 电源指示灯
③ 电源开关
④ 复位键
⑤ USB 接口
⑥ 220V 指示灯
POWER
220V
HDD
POWER
RESET
123
45
6
7
⑦ 温度显示屏
IPC/EPI/EPE 主板设备的后视图 项目 描述
① 接地
② 主板接口
③ 扩展卡位
42
3
1
④ 电源
ATX 主板设备的后视图 项目 描述
① 接地
② 扩展卡位
③ 主板接口
1
23
4 ④ 电源

使用说明
- 12 - IPC-820
5.3 操作控件
警告
开/关按钮信号不会切断 PC 电源！
小心
PC 执行硬件复位时可能会丢失数据。
主板支持 KB-LK 功能控件按钮 项目 描述
①
复位按钮
按下复位按钮，信号
将触发硬件复位。
12
②
电源开关
用于开关设备的开/
关按钮。
主板不支持 KB-LK 功能控件按钮 项目 描述
①
电源开关
用于开关设备的开/
关按钮。
POWER
220V
HDD
POWER
RESET
1
2②
复位按钮
按下复位按钮，信号
将触发硬件复位。

使用说明
IPC-820 - 13 -
5.4 状态指示灯
显示 含义 LED 描述
不亮 设备停止运行
POWER PC 状态显示
绿色 PC 运行中
不亮 无访问
HDD 显示硬盘访问
红色 访问
不亮 AC 220V 断开
220V 交流电源指示灯
黄色 AC 220V 连通

拆装与维护
- 14 - IPC-820
6.拆装与维护
6.1 整体装配图
项目 描述 项目 描述 项目 描述
1 箱盖 2 压条 3 主板
4 光驱组件 5 底板 6 IO 架
7 电源 8 箱体焊件 9 导轨
10 硬盘组件 11 面板组件 12 把手
13 门 14 防尘网支架 15 防尘海绵
16 温度模块 17 风扇组件
