Expolite Tour-LED MC 180 MKII User manual

Tour-LED MC 180 MKII
Art.Nr.: led25106
Bedienungsanleitung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2022
User Manual
Eigenschaften
Bedienelemente
Steuerung
Specifications
Menu
Control

FOCON SHOWTECHNIC
Vertriebsgesellschaft mbH
Teichweg 4+6
D-49504 Lotte/Wersen
Telefon: ++49 (0) 541-77095-0
Fax: ++49 (0) 541-77095-27
[email protected]
www.focon-showtechnic.com
by
Die beiliegenden Bedienhinweise für Expolite
Geräte sind Bestandteil dieser Bedienungs-
anleitung. Lesen Sie diese sorgfältig, bevor
Sie das Gerät in Betrieb nehmen.
The enclosed General Information for Expolite
Units are part of these user manual. Read them
carefully before operating the device.

Inhalt - Content
Inhalt - Content
Seite / Page
Lieferumfang
Technische Daten
Abmessungen
Installation
Bedienung
Steuerung mit DMX512
Delivery
Product Information
Dimensions
Installation
Operation
Using DMX512 Controller
DE D-04
ENG
D-05
D-06
D-07
D-08
D-14
E-20
E-21
E-22
E-23
E-24
E-30

Lieferumfang
- Expolite Tour-LED MC 180 MKII
Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der
Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend
an Ihren Vertriebspartner.
- Anschlusskabel für Spannungsversorgung
- Bedienhinweise für Expolite Geräte
- Bedienungsanleitung
D-04

Technische Daten
Spannungsversorgung
Maximale Leistungsaufnahme
Gewicht
Betriebstemperatur
Abmessungen
Luftfeuchtigkeit*
Schutzklasse
Gehäuse
LEDs
LED Treiberstrom
Abstrahlwinkel
Steuerung
DMX-Kanäle
Anschlüsse
100V - 240V AC 50/60Hz
180W
250 x 314 x 413mm
9,0kg
Power In/Out | DMX In/Out
-20°C - 45°C
< 80%
IP 65
Aluminiumdruckguss Gehäuse
3x 60W RGBW**
4,5A
4,5° - 45°
Stand-Alone / DMX512 / RDM
8 - 17 (8/8/12/17)
D-05
* Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren
** Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%.

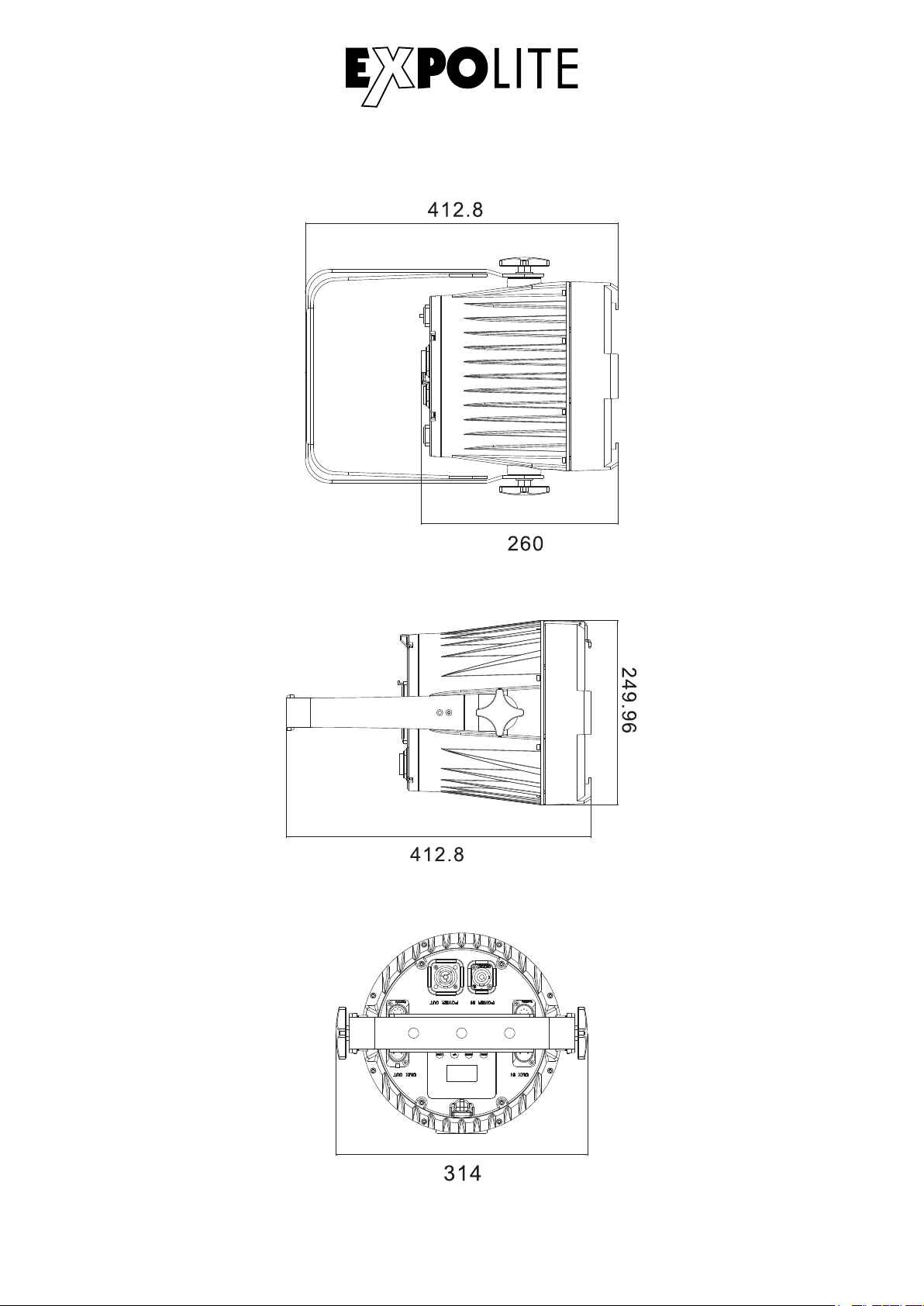

Abmessungen
D-06

Installation
Montage
Hängend
Das Gerät kann in jeder beliebigen Position verwendet werden. An dem
Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen
sicher montiert werden können. Geräte müssen entsprechend der jeweils
gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen
herabfallen versehen werden. Hierzu ist am Gerät eine Öse für Safeties
angebracht.
Stehend
Das Gerät kann direkt auf den montierten Bügel gestellt werden. Hierzu muss
dieser bis in den mechanischen Anschlag aufgeklappt werden.
HINWEIS
Das LED Modul kann in jeder beliebigen Lage betrieben werden.
DMX512
CONTROLLER
............
DMX Addr.1 DMX Addr.(Nx1)+1 DMX Addr.(Nx2)+1
DMX-Verbindung
Die Geräte mit geeigneten DMX-Kabeln miteinander und mit dem Kontroller verbinden.
Die vorgesehenen DMX-Adressen und Personalities an den Geräten einstellen.
Verbindung der Spannungsversorgung
Bei 230V Netzspannung: maximal 11 Geräte in Reihe.
Bei 120V Netzspannung: maximal 5 Geräte in Reihe.
D-07

Bedienung
MENU
PERSON HSIC
STATIC RED
HSIC
HSIC
HSIC
PERSON
RUN HSIC
DMX
MENU - Taste:
ENTER-Taste:
UP-Taste:
DOWN-Taste
ENTER UP DOWN
MENU
Eine Menüebene aufwärts
In gewähltes Menü springen; Eingabe bestätigen
Aufwärts blättern; Wert erhöhen
Abwärts blättern; Wert verringern
Bedienelemente am Gerät
Menüstruktur
PERSON
AUTO PROGRAM HSIC
AUTO1
o
o
o
HSICEDIT PROGRAM1
PROGRAM2
o
o
o
PROGRAM10
SCENE-01
SCENE-02
SCENE-30
o
o
o
PERSON
SETTING
GREEN
BLUE
WHITE
ZOOM
HSIC
AUTO2
HSIC
AUTO10
HSIC
PROGRAM1
HSIC
PROGRAM2
HSIC
PROGRAM10
o
o
o
HSIC
SLAVE
PERSON
PERSON
RUN MODE
ADDRESS
HSIC
HSIC
DMX
0 - 512
PERSON
PERSONALITY
RED
GREEN
BLUE
WHITE
ZOOM
STROBE
HSIC
DMX
HSIC
HSIC
HSIC
TOUR
HSIC
HSIC
SSP
Tr16
HSIC
R.(0 - 255)
HSIC
HSIC
HSIC
G.(0 - 255)
B.(0 - 255)
W.(0 - 255)
Z.(0 - 255)
HSIC
STROBE
PERSON
RUN HSIC
DMX
HSIC
ZOOM MODE2
PERSON
ZOOM MODE HSIC
ZOOM MODE1
R.(0 - 255)
G.(0 - 255)
B.(0 - 255)
W.(0 - 255)
Z.(0 - 255)
S.(0 - 25)
TIME
FADE
T.(0 - 255)
F.(0 - 255)
HSIC
ST.(0 - 25)
HSIC
UPLOAD ****
HSIC
RESET
HSIC
COLOR
HSICDIMMER
HSIC
DMX ERROR
HSICPWM
****
OFF
RGBW
UC
OFF
DIM1
DIM2
DIM3
DIM4
SAVE
BLACK
600HZ
1200HZ
2000HZ
2400HZ
HSIC
**** SEND
RESET
6000HZ
25000HZ
3200K
4200K
5600K
NORMAL
HSIC
FULL POWER CCT
PERSON HSICKEY ON
HSIC
OFF
D-08
SPEED 0 - 255

D-09
MENU
PERSON
CALIB.C WHITE WHITE.01 2700K
3000K
8000K
WHITE.12
o
o
o
RGBW R(0 - 255)
G(0 - 255)
B(0 - 255)
PERSON HSIC
INFO VERSION VXX
o
o
o
WHITE.02
****
HSICRDM UID 0X3503Axxxxxxx
LABEL
****
CALR OK
MC 180

DMX-Adresse einstellen
Im Menü wird im Punkt ADDRESS die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch
bei dem Wechsel der Personality erhalten.
MENU
PERSON HSIC
ADDRESS 0 - 512
DMX-Kanalbelegung einstellen
MENU
Im Menü PERSONALITY wird die Belegung der DMX-Kanäle des Gerätes festgelegt. Es stehen die
Modi HSIC (8 Kanäle), SSP (8 Kanäle), TOUR (12 Kanäle) und Tr16 (17 Kanäle) zur Verfügung.
Statische Farbe einstellen
Im Menü werden im Punkt STATIC statische Farben für den Stand-Alone Betrieb eingestellt. Diese
werden anhand der DMX-Werteskala 0-255 für Rot (RED), Grün (GREEN), Blau (BLUE), Weiß
(WHITE) und dem Zoom (ZOOM), sowie dem Stroboskopwert 0-25Hz (STROBE) gemischt.
MENU
Automatikprogramme abspielen
MENU
D-10
PERSON
PERSONALITY
HSIC
DMX
HSIC
HSIC
HSIC
TOUR
HSIC
HSIC
SSP
Tr16
PERSON HSIC
STATIC RED
HSIC
HSIC
HSIC
GREEN
BLUE
WHITE
ZOOM
HSIC
R.(0 - 255)
HSIC
HSIC
HSIC
G.(0 - 255)
B.(0 - 255)
W.(0 - 255)
Z.(0 - 255)
HSIC
STROBE HSIC
ST.(0 - 25)
PERSON
AUTO PROGRAM HSIC
AUTO1
o
o
o
HSIC
AUTO2
HSIC
AUTO10
HSIC
PROGRAM1
HSIC
PROGRAM2
HSIC
PROGRAM10
o
o
o
SPEED 0 - 255
