Expolite ELW MC3 Zoom CM+W User manual

ELW MC3 Zoom CM+W
Art.Nr.: led21155
Bedienungsanleitung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-24-41
User Manual
Eigenschaften
Bedienelemente
Steuerung
Specifications
Menu
Control

FOCON SHOWTECHNIC
Vertriebsgesellschaft mbH
Teichweg 4+6
D-49504 Lotte/Wersen
Telefon: ++49 (0) 541-77095-0
Fax: ++49 (0) 541-77095-27
[email protected]
www.focon-showtechnic.com
by
Die beiliegenden Bedienhinweise für Expolite
Geräte sind Bestandteil dieser Bedienungs-
anleitung. Lesen Sie diese sorgfältig, bevor
Sie das Gerät in Betrieb nehmen.
The enclosed General Information for Expolite
Units are part of these user manual. Read them
carefully before operating the device.

Inhalt - Content
Inhalt - Content
Seite / Page
Lieferumfang
Technische Daten
Abmessungen
Installation
Bedienung
Steuerung mit DMX512
Delivery
Product Information
Dimensions
Installation
Operation
Using DMX512 Controller
DE D-04
D-05
D-06
D-07
D-09
D-16
E-27
E-28
E-29
E-31
E-38
ENG
E-26

Lieferumfang
- Expolite ELW MC3 Zoom CM+W
Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der
Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend
an Ihren Vertriebspartner.
- Quicklock Montagebügel
- Anschlusskabel für Spannungsversorgung
- Bedienhinweise für Expolite Geräte
- Bedienungsanleitung
D-04

Technische Daten
Spannungsversorgung
Maximale Leistungsaufnahme
Gewicht
Betriebstemperatur
Abmessungen
Luftfeuchtigkeit
Schutzklasse
Gehäuse
LEDs
LED Treiberstrom
Abstrahlwinkel
Steuerung
DMX-Kanäle
Anschlüsse
100V - 240V AC 50/60Hz
140W
338 x 260 x 185 mm
6,2 kg
Power In/Out | DMX In/Out | ArtNet In | WDMX
0°C - 45°C
< 98%
IP 20
Kunststoff
3 x OSRAM 40W CM+W*
2,5A
4,5° - 36°
Stand-Alone / DMX512 / WDMX / ArtNet
13 - 21 (13/13/15/21/21)
* Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%

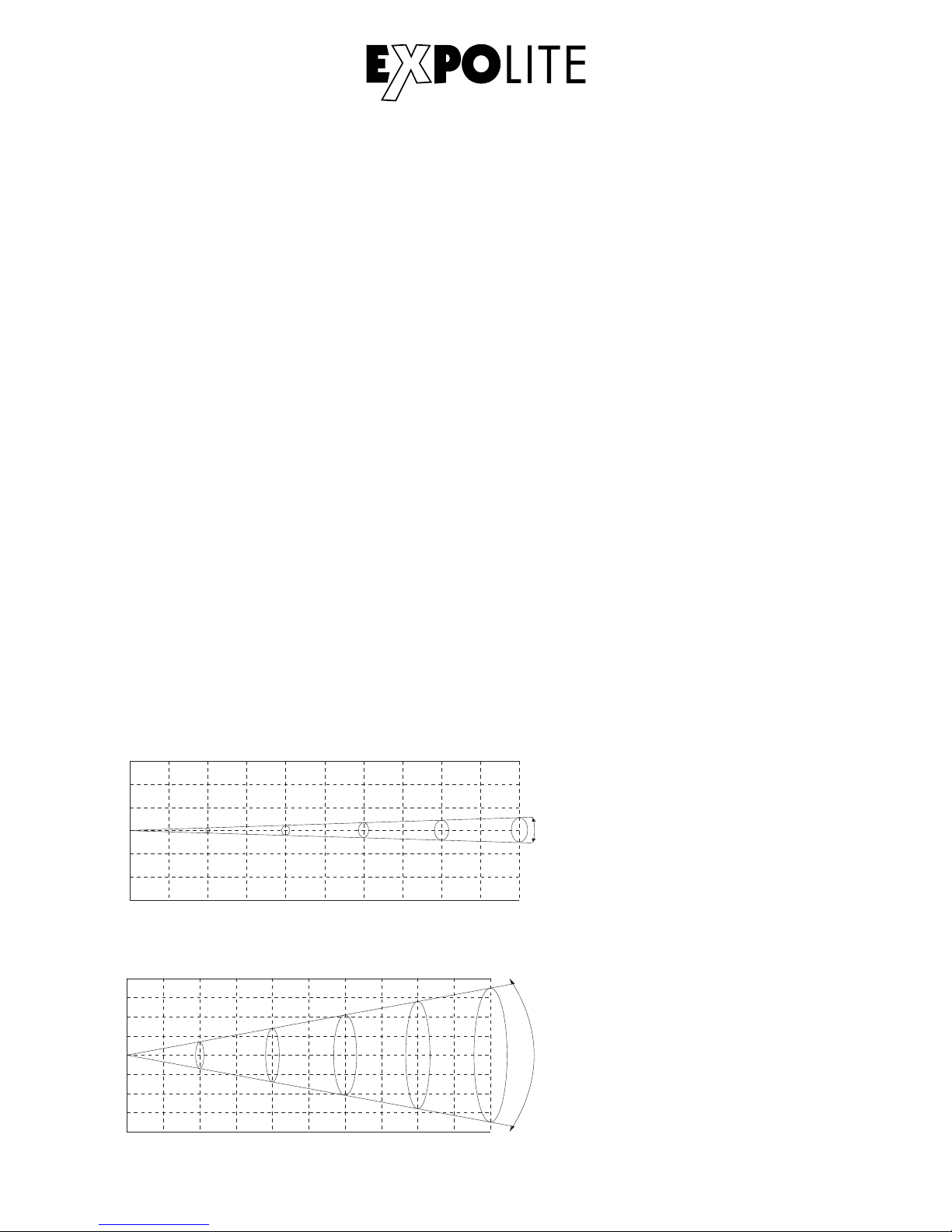

4.5°
Beam Opening
0
1
2
3
3
2
1
2 4 6 8 10
0.15 0.31 0.47 0.63 0.79
36000 9000 4000 2250 1440
Diameter（ )M
Distance（ )M
Lux center
Beam Opening
2 4 6 8 10
1.30 2.60 3.90 5.20 6.50
1320 330 146 82 52
0
1
2
4
3
3
4
2
1
36°
Diameter（ )M
Distance（ )M
Lux center
D-05

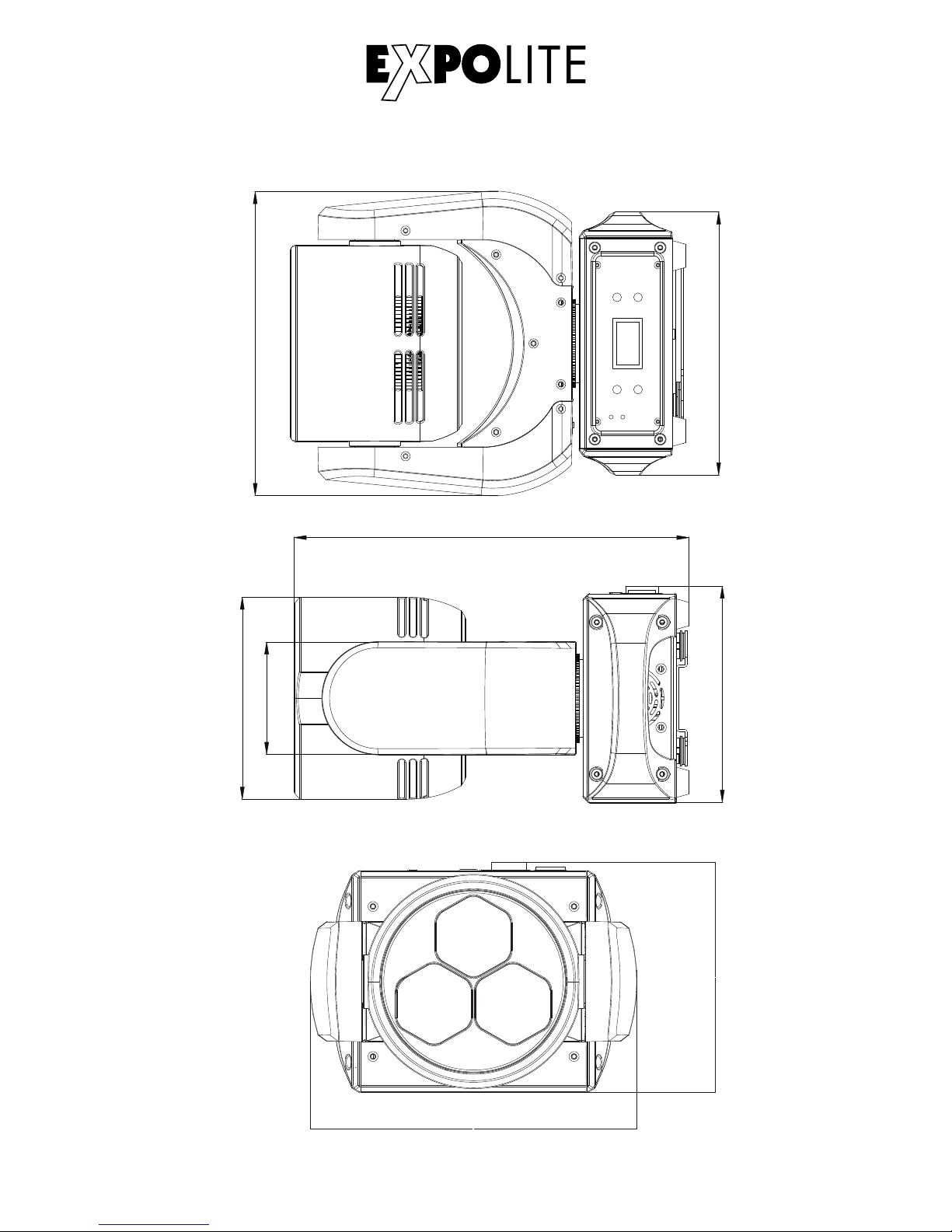

Abmessungen
D-06
185.5
259.8
260.3
225.3
338.2
96.4
185.1
173

Installation
Montage
Hängend
Das Gerät kann an den mitgelieferten Quicklock Montagebügeln hängend
montiert werden. Geräte müssen entsprechend der jeweils
gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen
herabfallen versehen werden. Hierzu ist am Gerät eine Öse für Safeties
angebracht.
Stehend
Das Gerät kann direkt auf dem Basement stehend betrieben werden. Eine
sichere und ausreichend rutschhemmende Standfläche ist sicherzustellen!
HINWEIS
Das LED Modul kann in jeder beliebigen Lage betrieben werden.
DMX512
CONTROLLER
............
DMX Addr.1 DMX Addr.(Nx1)+1 DMX Addr.(Nx2)+1
DMX-Verbindung
Die Geräte mit geeigneten DMX-Kabeln miteinander und mit dem Kontroller verbinden.
Die vorgesehenen DMX-Adressen und Personalities an den Geräten einstellen.
D-07

D-08

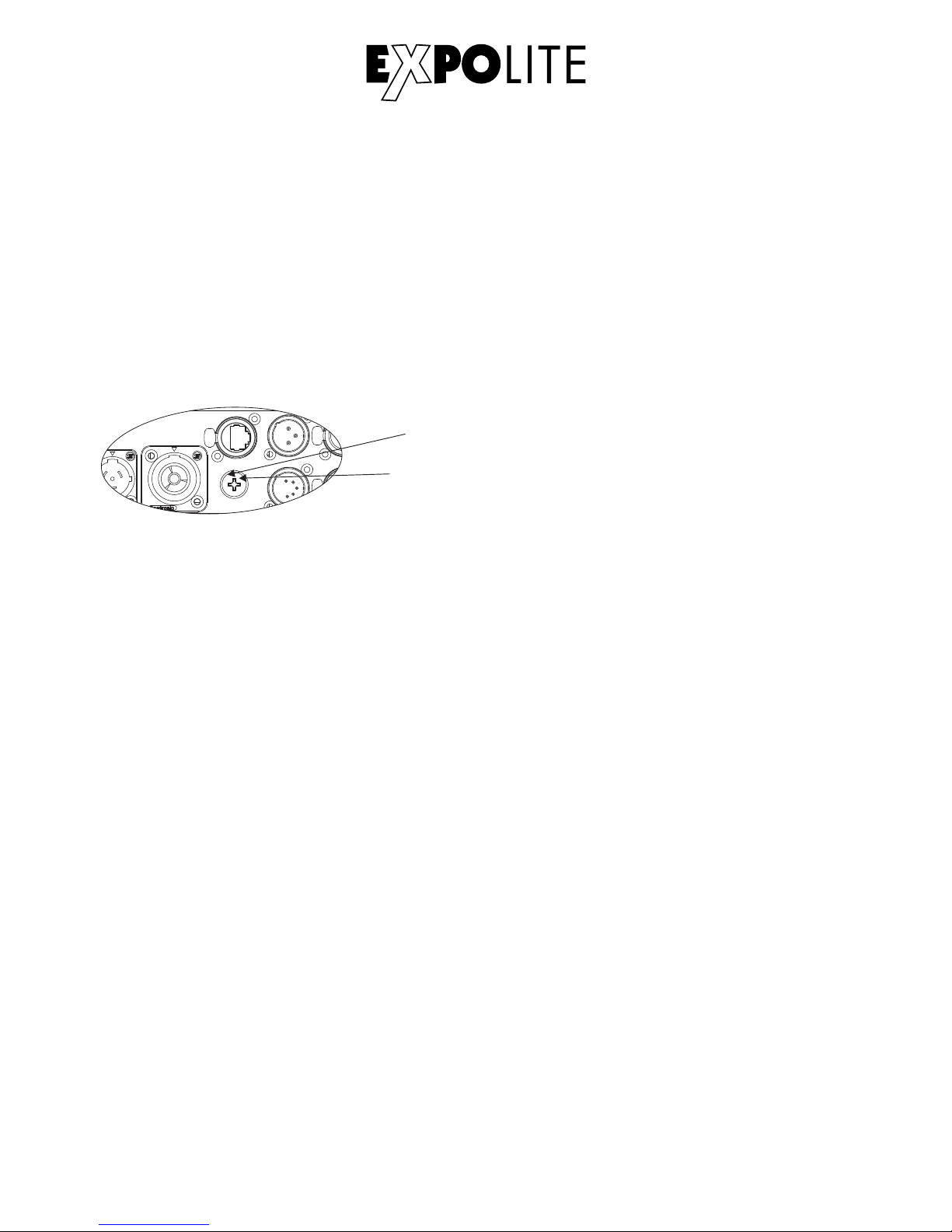

Verbindung der Spannungsversorgung
HINWEIS: Das Gerät vor dem Wechsel der Sicherung von der Spannungsversorgung trennen!
Wechseln der Gerätesicherung
Bei 230V: Maximal 14 Geräte in Reihe
Bei 120V: Maximal 7 Geräte in Reihe
Sicherunghalter mit Schraubendreher öffnen
Defekte Sicherung entnehmen
Neue Sicherung gleichen Wertes einsetzen
Sicherungshalter einsetzen
HINWEIS: Nur geeignete Sicherungen entsprechend der Geräteangabe benutzen!
SICHERUNGSHALTER
SICHERUNG

Bedienung

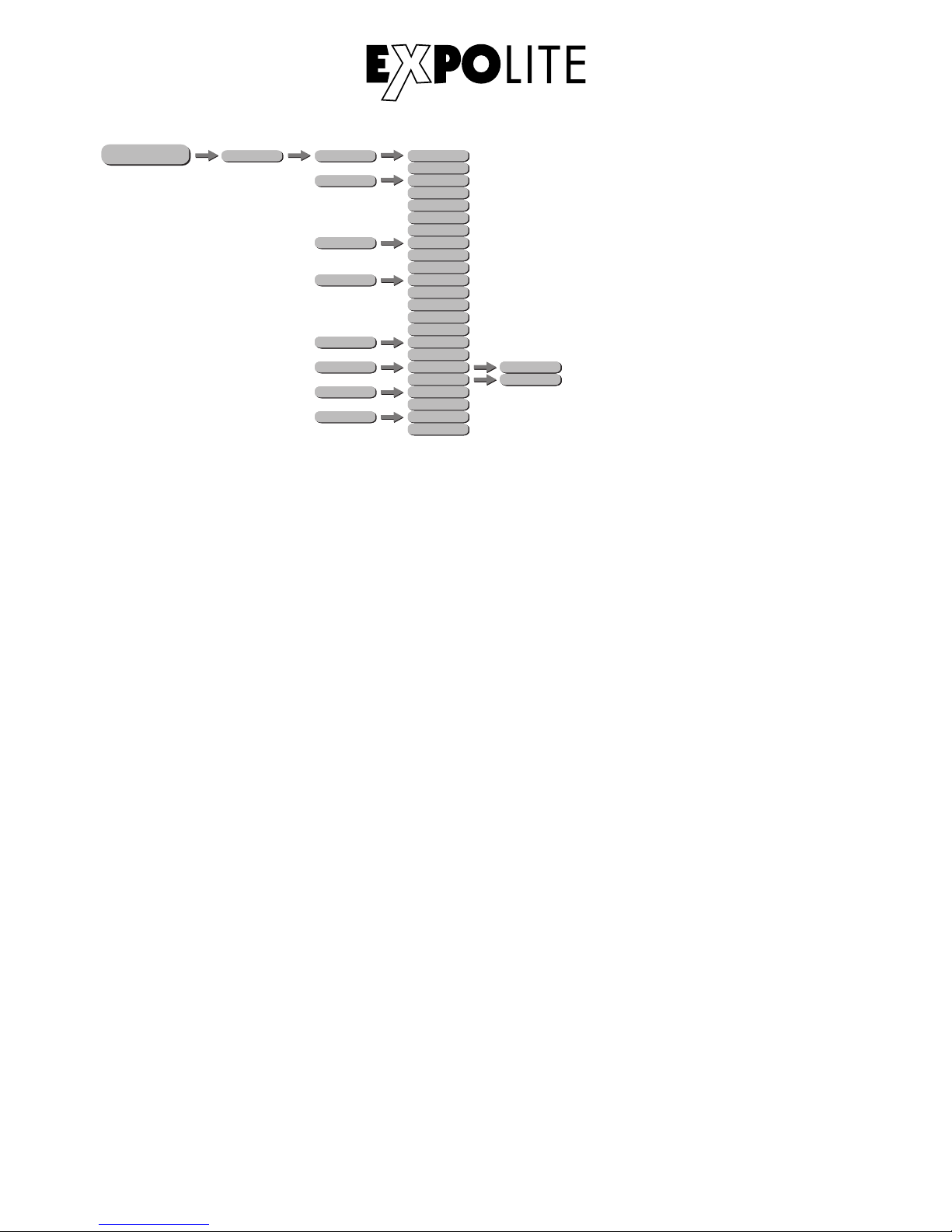

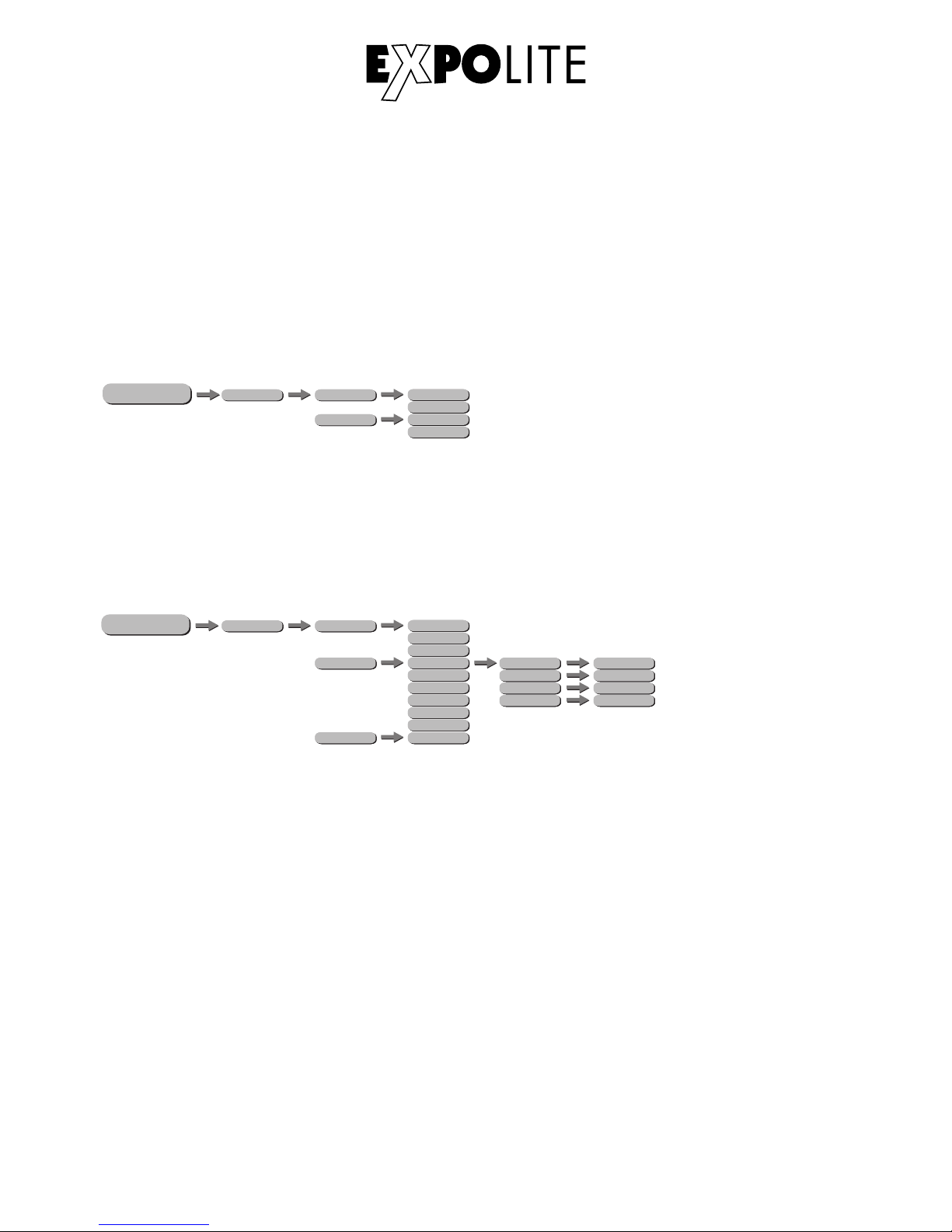

Menüstruktur
MENU - Taste:
ENTER-Taste:
UP-Taste:
DOWN-Taste
ROLL-Taste
Eine Menüebene aufwärts
In gewähltes Menü springen; Eingabe bestätigen
Aufwärts blättern; Wert erhöhen
Abwärts blättern; Wert verringern
Weiter blättern
Bedienelemente am Gerät
OK Roll
Menu
Up
Down
Enter into
(Bitte für 3 Sekunden gedrückt halten)
MENU
PERSON HSIC
ADDRESS 001-512
PERSON HSIC
PERSON1
PERSON2
CMY
PIXEL
PERSON HSIC
SLOW
PERFORM FANS
NORMAL
FAST
AUTO
PAN INVERT
TILT INVERT
PT SPEED
PT RANGE
PAN/TILT NORMAL
NORMAL
INVERT
INVERT
SLOW
FAST
P.START
T.START
P.END
T.END
USE
0-255
0-255
0-255
0-255
NO
YES
OFF
BLACKOUT
ON
DIM4
DIM3
UCCOLOR
DIMMER
DIM2
DIM1
OFF
RGBtoW
OFF
FULL POWER CCT 3200K
4200K
5600K
10000K
DISPLAY
SAVE
BLACK
DMX
SHORT
LONG
DMX ERROR
DMX RESET
DISPLAY ON
DISPLAY LOCK OFF
NORMAL
ON
DMX ERROR
DMX ERROR
YES/NO
DMX ERROR
YES/NO
LOAD PARA
LOAD EDIT
SETTINGS LOCK
DMX ERROR
SETTING
SERVICE LOCK
RECOVERY
UPLOAD
DMX ERROR
YES
DMX ERROR
NO
PERFORM DMX ERROR
YES
DMX ERROR
NO
DMX ERROR
OFF
DMX ERROR
ON
DMX ERROR
OFF
DMX ERROR
ON
DMX ERROR
****
WDMXHIDE DMX ERROR
YES
NO
D-09

NETWORK DMX ERROR
Net SWITCH DMX ERROR OFF
DMX ERROR
ON
DEFAULTIP
CUSTOM IP
XX.XX.XX.XX
DMX ERROR
ADDR XXX
DMX ERROR
IP MODE
DMX ERROR
CUSTOM IP EDIT
DMX ERROR
UNIVERS
DMX ERROR
OFF
DMX ERROR
ON
DMX ERROR
NO
DMX ERROR
YES
WDMX WDMX POWER
WDMX RESET
DMX512
STAND ALONE RUN
ARTNET
ARTNET2DMX
AUTO1
AUTO2
CUSTOM
TEST
SLAVE
STEP(01-50)
EDIT PAN
TILT
RED
GREEN
BLUE
WHITE
DIMMER
STROBE
ZOOM
TIME
USE
0-255
0-255
0-255
0-255
0-255
0-255
0-255
0-255
0-255
0-255
YES
NO
INFO SYSTEM ERROR
0X388Axxxxxxxx
ELW MC3
TEMPERATURE
VERSION
NETWORK PARA
RDM UID
LABEL
V01
MANUAL ALL RESET
PT RESET YES
YES
NO
NO
SERVICE RGBtoW
CALIB.C
0-255
0-255
0-255
2700K
3200K
4200K
5600K
6500K
8000K
RED 0-255
GREEN
BLUE
WHITE
0-255
0-255
0-255
CALR ****
