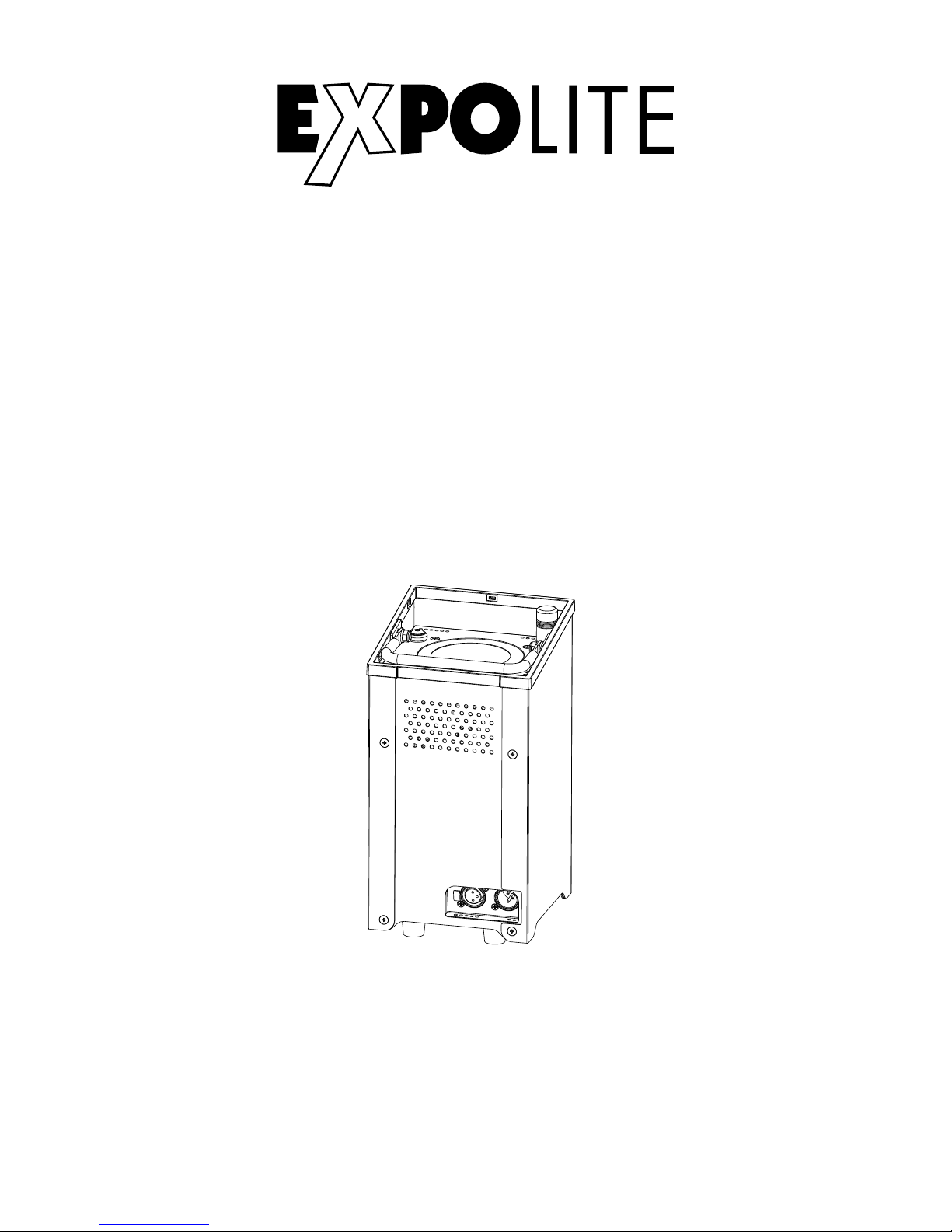

Expolite AkkuLED Power Compact User manual

AkkuLED Power Compact
Art.Nr.: led22625
Bedienungsanleitung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-39-31
User Manual
Eigenschaften
Bedienelemente
Steuerung
Specifications
Menu
Control

FOCON SHOWTECHNIC
Vertriebsgesellschaft mbH
Teichweg 4+6
D-49504 Lotte/Wersen
Telefon: ++49 (0) 541-77095-0
Fax: ++49 (0) 541-77095-27
[email protected]
www.focon-showtechnic.com
by
Die beiliegenden Bedienhinweise für Expolite
Geräte sind Bestandteil dieser Bedienungs-
anleitung. Lesen Sie diese sorgfältig, bevor
Sie das Gerät in Betrieb nehmen.
The enclosed General Information for Expolite
Units are part of these user manual. Read them
carefully before operating the device.

Inhalt - Content
Inhalt - Content
Seite / Page
Lieferumfang
Technische Daten
Abmessungen
Installation
Bedienung
Steuerung mit DMX512
Delivery
Product Information
Dimensions
Installation
Operation
Using DMX512 Controller
DE D-04
ENG
D-05
D-06
D-07
D-09
D-16
E-22
E-23
E-24
E-25
E-27
E-34

Lieferumfang
- Expolite AkkLED Power Compact CM+A
Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der
Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend
an Ihren Vertriebspartner.
- Anschlusskabel für Spannungsversorgung
- Bedienhinweise für Expolite Geräte
- Bedienungsanleitung
D-04

Technische Daten
Spannungsversorgung
Maximale Leistungsaufnahme
Gewicht
Betriebstemperatur
Abmessungen
Luftfeuchtigkeit*
Schutzklasse
Gehäuse
LEDs
LED Treiberstrom
Abstrahlwinkel
Steuerung
DMX-Kanäle
Anschlüsse
100V - 240V AC 50/60Hz
40W
288 x 154 x 154mm
5,5kg
Power In | DMX In/Out
0°C - 45°C
< 98%
IP 20
Edelstahl poliert
40W RGBA
800mA
13°
Stand-Alone / DMX512 / WDMX / Infrarotempfänger
3 - 15 (3/3/4/4/5/6/10/15)
D-05
2.0m
4.0m
6.0m
8.0m
10.0m
0.45m
0.91m
1.36m
1.82m
2.27m
Distance Eavg/Emax Beam Angle:13° Beam Width
1063/1997lx
265/499lx
118/221lx
66/124lx
42/79lx

Abmessungen
D-06
154
154

Installation
Montage
Stehend
Das Gerät kann ausschließlich stehend auf den montierten Standfüßen betrieben werden. Eine
sichere und ausreichend rutschhemmende Standfläche ist sicherzustellen!
D-07
10°
>10°
10°
×
×
＞ °1 0
35°
LED-Modul Neigung 15°~ 30°
15°
Aufrechter Betrieb
Neigung
Winkel：10°
Unzulässige Aufstellung

Flightcase / Ladestation
Das Gerät darf ausschließlich an der im Flightcase verbauten Ladestation, oder mit dem separat
erhältlichen Expolite AkkuLED Power Compact Einzelladegerät (24V) geladen werden!
DER DECKEL DES CASES
MUSS ZUM LADEN UNBEDINGT
OFFEN STEHEN!
N L
DATEN LADEGERÄT
Spannung: AC100-240V, 50/60Hz
Ausgang: DC24V, 2A
LED：≤200mA
N Nullleiter
L Phase
frei
Richige Handhabung des Akkus!
Laden
Nicht länger als 24 Stunden ladenl
Nicht länger als 3 Tage leer lagernl
Immer mit offenem Casedeckel ladenl
DMX512
CONTROLLER
............
DMX Addr.1 DMX Addr.(Nx1)+1 DMX Ad d r.(Nx2)+1
DMX-Verbindung
Die Geräte mit geeigneten DMX-Kabeln miteinander und mit dem Kontroller verbinden.
Die vorgesehenen DMX-Adressen und Personalities an den Geräten einstellen.
D-08
Lagern
Immer aufgeladen lagernl
Den Hauptschalter zum Lagern abschaltenl
Aufrecht lagernl

Bedienung
MENU
PERSON HSIC
STAT RED
HSIC
HSIC
HSIC
PERSON
RUN HSIC
DMX
MENU - Taste:
ENTER-Taste:
UP-Taste:
DOWN-Taste
ENTER UP DOWN
MENU
Eine Menüebene aufwärts
In gewähltes Menü springen; Eingabe bestätigen
Aufwärts blättern; Wert erhöhen
Abwärts blättern; Wert verringern
Bedienelemente am Gerät
Menüstruktur
PERSON
AUTO HSIC
AT.01
o
o
o
HSICEDIT PR.01
PR.02
o
o
o
PR.10
SC.01
SC.02
SC.30
o
o
o
GREN
BLUE
AMBR
STRB
HSIC
AT.02
HSIC
AT.10
HSIC
PR.01
HSIC
PR.02
HSIC
PR.10
o
o
o
HSIC
SLAV
PERSON
PERSON
RUN
ADDR
HSIC
HSIC
DMX
D.(001 - 512)
PERSON
PERS HSIC TOUR
RED
GREN
BLUE
W.(0 - 255)
STRB
AMBR
TIME
FADE
R.0 - 255
G.0 - 255
B.0 - 255
A.0 - 255
S.0 - 255
HSIC
TR 16
HSIC
ARC.1
HSIC
AR1.D
HSIC
ARC.2
HSIC
AR2.D
HSIC
AR2.S
HSIC
HSV
R.(0 - 255)
G.(0 - 255)
B.(0 - 255)
W.(0 - 255)
S.(0 - 20)
A.(0 - 255)
T.(0 - 255)
F.(0 - 255)
EKY 1
EKY 2
o
o
o
EKY 6
AT.01
AT.02
AT.10
o
o
o
PR.01
PR.02
PR.10
o
o
o
CKY 1
CKY 2
o
o
o
CKY 6
RED
GREN
BLUE
AMBR
STRB
W.(0 - 255)
R.(0 - 255)
G.(0 - 255)
B.(0 - 255)
S.(0 - 20)
A.(0 - 255)
P.0 - 255
P.0 - 255
P.0 - 255
D-09

MENU
PERSON
CAL CAL1 WH.01 RED
GREN
BLUE
AMBR
WH.11
o
o
o
CAL2
****
CALR CALR OK
D-10
R.(0 - 255)
G.(0 - 255)
B.(0 - 255)
A.(0 - 255)
RED
GREN
BLUE
R.(0 - 255)
G.(0 - 255)
B.(0 - 255)
CALR OK
HSIC
UPLD
PERSON
SET
****
HSIC
REST
HSIC
COLR
HSICDIMX
HSIC
CURV
HSICDERR
HSIC
SLCK
HSIC
STRB
****
OFF
RGBW
UC
DIM1
DIM2
DIM3
DIM4
OFF
OFF
CV 1
CV 2
CV 3
SAVE
BLAK
OFF
ON
SPEC
HSICKEY ON
OFF
SPEC
CLAS
SEND OK
REST OK
HSICLIFE LONG
ECON
PERSON
WDMX ACTI ON
OFF
REST NO
YES CALROK

DMX-Adresse einstellen
Im Menü wird im Punkt ADDR die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch
bei einem Wechsel der Personality erhalten.
MENU
DMX-Kanalbelegung einstellen
MENU
Im Menü PERS wird die Belegung der DMX-Kanäle des Gerätes festgelegt. Es stehen die Modi
TOUR (10 Kanäle), TR16 (15 Kanäle), ARC.1 (3 Kanäle) AR1.D (4 Kanäle), ARC.2 (4 Kanäle),
AR2.D (5 Kanäle), AR2.S (6 Kanäle) und HSV (3 Kanäle) zur Verfügung.
Statische Farbe einstellen
Im Menü werden im Punkt STAT statische Farben für den Stand-Alone Betrieb eingestellt. Diese
werden anhand der DMX-Werteskala 0-255 für Rot (RED), Grün (GREN), Blau (BLUE) und Gelb
(AMBR), sowie dem Stroboskopwert 0-20Hz (STRB) gemischt.
MENU
Automatikprogramme abspielen
MENU
D-11
PERSON
ADDR HSIC
D.(001 - 512)
PERSON
PERS HSIC TOUR
HSIC
TR 16
HSIC
ARC.1
HSIC
AR1.D
HSIC
ARC.2
HSIC
AR2.D
HSIC
AR2.S
HSIC
HSV
PERSON
AUTO HSIC
AT.01
o
o
o
HSIC
AT.02
HSIC
AT.10
HSIC
PR.01
HSIC
PR.02
HSIC
PR.10
o
o
o
PERSON HSIC
STAT RED
HSIC
HSIC
HSIC
GREN
BLUE
AMBR
STRB
R.0 - 255
G.0 - 255
B.0 - 255
A.0 - 255
S.0 - 255
P.0 - 255
P.0 - 255
P.0 - 255
Im Menü werden im Punkt AUTO die im Gerät gespeicherten Automatikprogramme abgespielt. Diese
können von 0 - 255 (P.0-255) in der Geschwindigkeit angepasst werden.
Die Programme AT.01 bis AT.10 sind fest im Gerät hinterlegt. Die Programme PR.01 bis PR.10 sind
editierbar. Dies wird unter Editieren benutzerdefinierter Programme beschrieben.
Automatikprogramme werden als Master an verbundene Slave-Geräte übertragen. Für den Master-
Slave-Betrieb werden Signale über die DMX-Leitung gesendet. Dies kann dritte Geräte stören.

Runmode auswählen
Im Menü RUN wird der Betriebsmodus eingestellt. Für den Betrieb an einem DMX-Kontroller muss
DMX aktiviert werden. Im Modus SLAV wird das Gerät von einem Master-Gerät gesteuert.
MENU
PERSON
RUN HSICDMX
Editieren benutzerdefinierter Programme
Im Menü EDIT werden die Benutzerprogramme PR.01 bis PR.10 editiert. Jedes Programm kann aus
bis zu 30 Schritten bestehen. Jeder Schritt besteht aus den Parametern Farbe Rot (RED), Grün
(GREN), Blau (BLUE), Gelb (AMBR) Strobe (STRB) „0-20Hz“, Dauer des Steps (TIME) und
Überblendzeit (FADE). Benutzerprogramme können auf andere Geräte überspielt werden, siehe
Master-/Slave Menü.
HINWEIS: Für weniger als 30 Schritte müssen TIME und FADE. des letzten Schrittes auf 0 gesetzt
werden.
Beispiel für Time-Settings eines Stand-Alone Programmes mit 3 Schritten:
Step 1 TIME = 4 FADE = 3
Step 2 TIME = 5 FADE = 2
Step 3 TIME = 0 FADEl = 0
Unter EKY 1-6 können die Effekttasten 1-6 (EFFECT) auf der Fernbedienung wahlweise mit den
Autoprogrammen AT.01-AT.10, sowie den Benutzerprogrammen PR.01-PR.10 belegt werden.
Unter CKY 1-6 können Farben der Farbtasten 1-6 (COLOR) auf der Fernbedienung mit den
Parametern Rot (RED), Grün (GREN), Blau (BLUE), Gelb (AMBR) und Stroboskop (STRB)
eingestellt werden.
Weitere Funktionen der Fernbedienung werden unter Funktionen der Fernbedienung erläutert.
MENU
HSIC
SLAV
D-12
HSICEDIT PR.01
PR.02
o
o
o
PR.10
SC.01
SC.02
SC.30
o
o
o
RED
GREN
BLUE
W.(0 - 255)
STRB
AMBR
TIME
FADE
R.(0 - 255)
G.(0 - 255)
B.(0 - 255)
W.(0 - 255)
S.(0 - 20)
A.(0 - 255)
T.(0 - 255)
F.(0 - 255)
EKY 1
EKY 2
o
o
o
EKY 6
AT.01
AT.02
AT.10
o
o
o
PR.01
PR.02
PR.10
o
o
o
CKY 1
CKY 2
o
o
o
CKY 6
RED
GREN
BLUE
AMBR
STRB
W.(0 - 255)
R.(0 - 255)
G.(0 - 255)
B.(0 - 255)
S.(0 - 20)
A.(0 - 255)

Verschiedene Einstellungen
MENU
Das Passwort lautet: UP - DOWN - UP - DOWN - ENTER
KEY: im Menüpunkt KEY wird der Passwortschutz des Gerätes bei Gerätestart aktiviert oder de-
aktiviert. Wenn KEY auf ON gestellt ist, startet das Gerät gesperrt und das Menü wird jeweils
30 Sekunden nach der letzten Eingabe erneut gesperrt. Für Änderungen im Menü muss dann das
Passwort UP - DOWN - UP - DOWN - ENTER eingegeben werden.
UPLD: sendet die benutzerdefinierten Programme an verbundene Slave-Geräte.
REST: setzt die editierbaren Einstellungen zurück auf die Werkseinstellungen.
COLR: bietet die Möglichkeit eine Farbkalibrierung auszuwählen. Unter UC wird der Uniform-Color-
Modus aktiviert, der die werksseitige Angleichung aller Geräte der Tour-LED Familie abruft. Unter
RGBW werden die unter CAL2 eingestellten Werte verwendet. Bei OFF wird keine Kalibrierung
genutzt. So erreicht das Gerät die maximale Helligkeit.
DIMX: stellt die gewünschte Dimmkurve zur Simulation eines Halogenleuchtmittels ein (DIM4/
DIM3/DIM2/DIM1/OFF).
CURV: die Dimmerkurve wird, wie auf der Abbildung ersichtlich, eingestellt.
D-13
CURV dimming
1: OFF
2: Cv1
3: Cv2
4: Cv3
1
2
3
4
(100%)
HSIC
UPLD
PERSON
SET
****
HSIC
REST
HSIC
COLR
HSICDIMX
HSIC
CURV
HSICDERR
HSIC
SLCK
HSIC
STRB
****
OFF
RGBW
UC
DIM1
DIM2
DIM3
DIM4
OFF
OFF
CV 1
CV 2
CV 3
SAVE
BLAK
OFF
ON
SPEC
HSICKEY ON
OFF
SPEC
CLAS
SEND OK
REST OK

DERR: stellt das Verhalten bei Unterbrechung des DMX-Signals ein. SAVE um den letzten
empfangenen Wert zu halten, oder BLAK für Blackout.
SLCK: Settings Lock. In diesem Menüpunkt wird eingestellt, ob das Menü SET nur mit
Eingabe der Passwortes erreichbar ist. In diesem Fall (ON) wird das Passwort UP - DOWN - UP -
DOWN - ENTER benötigt, um Einstellungen vorzunehmen.
STRB: in diesem Menüpunkt wird zwischen standard Stroboskop (CLAS) und erweitertem
Stroboskop (SPEC) unterschieden. Diese Einstellung betrifft nur die DMX-Personalities TOUR,
AR2.S und Tr16.
LIFE: legt fest, ob die volle Kapazität des Akkus für eine maximale Laufzeit von bis zu 12 Stunden
ausgenutzt wird (LONG) oder die Akku schonendere Laufzeit von ca. 10 Stunden verwendet wird
(ECON).
MENU
Kalibrierung und Weißabgleich
Im Menü CAL werden die Weißkalibrierungen eingestellt.
Im Untermenü CAL1 können die vorprogrammierten Farbtemperaturen geändert werden.
Die elf Presets werden aus den Werten für Rot (RED), Grün (GREN), Blau (BLUE) und Gelb (AMBR)
gemischt.
Unter CAL2, wird der Weißwert für die Eingabe der maximalen DMX-Werte eingestellt. Wenn diese
Kalibrierung aktiviert ist und das Gerät die DMX-Werte RGB = 255, 255, 255 empfängt, wird das hier
hinterlegte Weiß ausgegeben.
Um geänderte Kalibrierungen wieder auf die Werkseinstellungen zurückzusetzen, muss die Eingabe
CALR mit dem Passwort (UP - DOWN - UP - DOWN - ENTER) bestätigt werden.
D-14
PERSON
CAL CAL1 WH.01 RED
GREN
BLUE
AMBR
WH.11
o
o
o
CAL2
****
CALR CALR OK
R.(0 - 255)
G.(0 - 255)
B.(0 - 255)
A.(0 - 255)
RED
GREN
BLUE
R.(0 - 255)
G.(0 - 255)
B.(0 - 255)
CALR OK
PERSON
WDMX ACTI ON
OFF
REST NO
YES CALROK
WDMX: im Untermenü ACTI kann der eingebaute Wireless-DMX Empfänger aktiviert (ON) oder
deaktiviert (OFF) werden.
REST: Im Untermenü REST wird die bestehende Wireless-Verbindung getrennt und das Pairing mit
einem neuen Transmitter vorbereitet (YES).
MENU
Wireless DMX Einstellungen

Installierte Software Version
Während des Bootens des Gerätes wird für ca. 5 Sekunden die aktuell auf dem Gerät installierte
Softwareversion angezeigt.
Funktionen der Fernbedienung
R+
R－
G+
G－
A+
B+
A－
B－
STATIC PLAY
STATIC CONTROLS
EFFECTKEY CONTROLS
SPEED (+)
SPEED (-)
ON/OFF
COLORKEY CONTROLS
DIMMER (-)
DIMMER (+)
Statische Einstellungen: Nach Betätigen der Taste STATIC PLAY kann über die Tasten + und - der
gewünschte Wert für Rot (R), Grün (G), Blau (B) und Gelb (A) eingestellt werden. Die gewünschte
Helligkeit kann über die Tasten DIMMER (+) und DIMMER (-) eingestellt werden.
Effekte abrufen: Über die Effekt-Tasten 01 - 06 können die vorprogrammierten Effekte abgerufen
werden. Die Geschwindigkeit dieser Effekte kann über die Tasten SPEED (+) und SPEED (-)
angepasst werden.
HINWEIS: Die Helligkeit der Effekte kann nicht über die DIMMER-Tasten gesteuert werden.
Vorprogrammierte Farben abrufen: Über die Color-Tasten 01 - 06 können die vorprogrammierten
Farben abgerufen werden. Die gewünschte Helligkeit kann über die Tasten DIMMER (+) und
DIMMER (-) eingestellt werden.
Die vorprogrammierten Farben können über die jeweilige Color-Taste angepasst werden. Hierfür
muss die jeweilige Color-Taste gedrückt und gehalten werden, bis die Lampe anfängt zu blinken.
Das Anpassen der Farben erfolgt über die Taste + und - für Rot (R), Grün (G), Blau (B), und Gelb
(A).
D-15

DMX-Kanalbelegung
Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich
viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend.
Es sind 8 DMX-Personalities (3-/3-/4-/4-/5-/6-/10-/15-Kanäle) wählbar.
Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen.
Auf der Website steht das aktuellste Dokument „DMX-Channels“ als pdf zum Download zur
Verfügung.
Steuerung mit DMX512
D-16
1 0-255 Master Dimmer
2 0-255 Red
3 0-255 Green
4 0-255 Blue
5 0-255 Amber
Colour Macro & White
0-10 No Function
11-30 Red 100% / Green Up / Blue 0%
31-50 Red Down / Green 100% / Blue 0%
51-70 Red 0% / Green 100% / Blue Up
71-90 Red 0% / Green Down / Blue 100%
91-110 Red Up / Green 0% / Blue 100%
111-130 Red 100% / Green Up / Blue Dow n
131-150 Red 100% / Green Up / Blue Up
151-170 Red Down / Green Down / Blue 100%
171-200 Red 100% / Green 100% / Blue 100% / Amber 100%
201-205 White 1: 3200K
206-210 White 2: 3400K
211-215 White 3: 4200K
216-220 White 4: 4900K
221-225 White 5: 5600K
226-230 White 6: 5900K
231-235 White 7: 6500K
236-240 White 8: 7200K
241-245 White 9: 8000K
246-250 White 10: 8500K
251-255 White 11: 10000K
Tour Mode
6

D-17
Special Strobe
0-9 No Strobe
10-99 Strobe (Slow to fast)
100-109 No Strobe
110-179 Lightning Strobe (Slow to fast)
180-189 No Strobe
190-255 Random Strobe (Slow to fast)
Classic Strobe
0-9 0
10-19 1
20-29 2
30-39 3
40-49 4
50-59 5
60-69 6
70-79 7
80-89 8
90-99 9
100-109 10
110-119 11
120-129 12
130-139 13
140-149 14
150-159 15
160-169 16
170-179 17
180-189 18
190-199 19
200-255 20
7

D-18
Auto
0-40 No Function
41-50 Auto 01
51-60 Auto 02
61-70 Auto 03
71-80 Auto 04
81-90 Auto 05
91-100 Auto 06
101-110 Auto 07
111-120 Auto 08
121-130 Auto 09
131-140 Auto 10
141-150 Custom 01
151-160 Custom 02
161-170 Custom 03
171-180 Custom 04
181-190 Custom 05
191-200 Custom 06
201-210 Custom 07
211-220 Custom 08
221-230 Custom 09
231-255 Custom 10
9 0-255 Auto Speed (slow to fast)
Dimmer Speed
0-9 Return Settings
10-29 Normal
30-69 Dim 1
70-129 Dim 2
130-189 Dim 3
190-255 Dim 4
8
10

D-19
1 0-255 Master Dimmer
2 0-255 Master Dimmer Fine
3 0-255 Red
4 0-255 Red Fine
5 0-255 Green
6 0-255 Green Fine
7 0-255 Blue
8 0-255 Blue Fine
9 0-255 Amber
10 0-255 Amber Fine
Colour Macro & White
0-10 No Function
11-30 Red 100% / Green Up / Blue 0%
31-50 Red Down / Green 100% / Blue 0%
51-70 Red 0% / Green 100% / Blue Up
71-90 Red 0% / Green Down / Blue 100%
91-110 Red Up / Green 0% / Blue 100%
111-130 Red 100% / Green Up / Blue Down
131-150 Red 100% / Green Up / Blue Up
151-170 Red Down / Green Down / Blue 100%
171-200 Red 100% / Green 100% / Blue 100% / Amber 100%
201-205 White 1: 3200K
206-210 White 2: 3400K
211-215 White 3: 4200K
216-220 White 4: 4900K
221-225 White 5: 5600K
226-230 White 6: 5900K
231-235 White 7: 6500K
236-240 White 8: 7200K
241-245 White 9: 8000K
246-250 White 10: 8500K
251-255 White 11: 10000K
Special Strobe
0-9 No Strobe
10-99 Strobe (Slow to fast)
100-109 No Strobe
110-179 Lightning Strobe (Slow to fast)
180-189 No Strobe
190-255 Random Strobe (Slow to fast)
Classic Strobe
0-9 0
10-19 1
20-29 2
30-39 3
40-49 4
TR16 Mode
11
12

D-20
50-59 5
60-69 6
70-79 7
80-89 8
90-99 9
100-109 10
110-119 11
120-129 12
130-139 13
140-149 14
150-159 15
160-169 16
170-179 17
180-189 18
190-199 19
200-255 20
Auto
0-40 No Function
41-50 Auto 01
51-60 Auto 02
61-70 Auto 03
71-80 Auto 04
81-90 Auto 05
91-100 Auto 06
101-110 Auto 07
111-120 Auto 08
121-130 Auto 09
131-140 Auto 10
141-150 Custom 01
151-160 Custom 02
161-170 Custom 03
171-180 Custom 04
181-190 Custom 05
191-200 Custom 06
201-210 Custom 07
211-220 Custom 08
221-230 Custom 09
231-255 Custom 10
14 0-255 Auto Speed (slow to fast)
Dimmer Speed
0-9 Return Settings
10-29 Normal
30-69 Dim 1
70-129 Dim 2
130-189 Dim 3
190-255 Dim 4
13
15
12
