Expolite Tour-Stick Neo 12 XAL User manual

Tour-Stick Neo 12 XAL
Art.Nr.: led22135
Bedienungsanleitung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-31-42
User Manual
Eigenschaften
Bedienelemente
Steuerung
Specifications
Menu
Control

FOCON SHOWTECHNIC
Vertriebsgesellschaft mbH
Teichweg 4+6
D-49504 Lotte/Wersen
Telefon: ++49 (0) 541-77095-0
Fax: ++49 (0) 541-77095-27
[email protected]
www.focon-showtechnic.com
by
Die beiliegenden Bedienhinweise für Expolite
Geräte sind Bestandteil dieser Bedienungs-
anleitung. Lesen Sie diese sorgfältig, bevor
Sie das Gerät in Betrieb nehmen.
The enclosed General Information for Expolite
Units are part of these user manual. Read them
carefully before operating the device.

Inhalt - Content
Inhalt - Content
Seite / Page
Lieferumfang
Technische Daten
Abmessungen
Installation
Bedienung
Steuerung mit DMX512
Delivery
Product Information
Dimensions
Installation
Operation
Using DMX512 Controler
DE D-04
ENG
D-05
D-06
D-07
D-08
D-15
E-36
E-37
E-38
E-39
E-40
E-47

Lieferumfang
- Expolite Tour-Stick Neo 12 XAL
Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der
Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend
an Ihren Vertriebspartner.
- Anschlusskabel für Spannungsversorgung
- Bedienhinweise für Expolite Geräte
- Bedienungsanleitung
D-04

Technische Daten
Spannungsversorgung
Maximale Leistungsaufnahme
Gewicht
Betriebstemperatur
Abmessungen
Luftfeuchtigkeit
Schutzklasse
Gehäuse
LEDs
LED Treiberstrom
Abstrahlwinkel
Steuerung
DMX-Kanäle
Anschlüsse
100V - 240V AC 50/60Hz
320W
966 x 230 x 227
12kg
Power In/Out | DMX In/Out | ArtNet In
0°C - 45°C
< 98%
IP 20
Aluminiumdruckguss Gehäuse
12x 30W RGBAL
600mA
25° (optional: 40° und 45x60°)
Stand-Alone / DMX512 / ArtNet / RDM
7 - 63 (7/8/12/18/39/63)
D-05
0
1
2
3
4
4
3
2
1
(M) . 440 . 331 2.22 3.10 4.43
BeamOpening

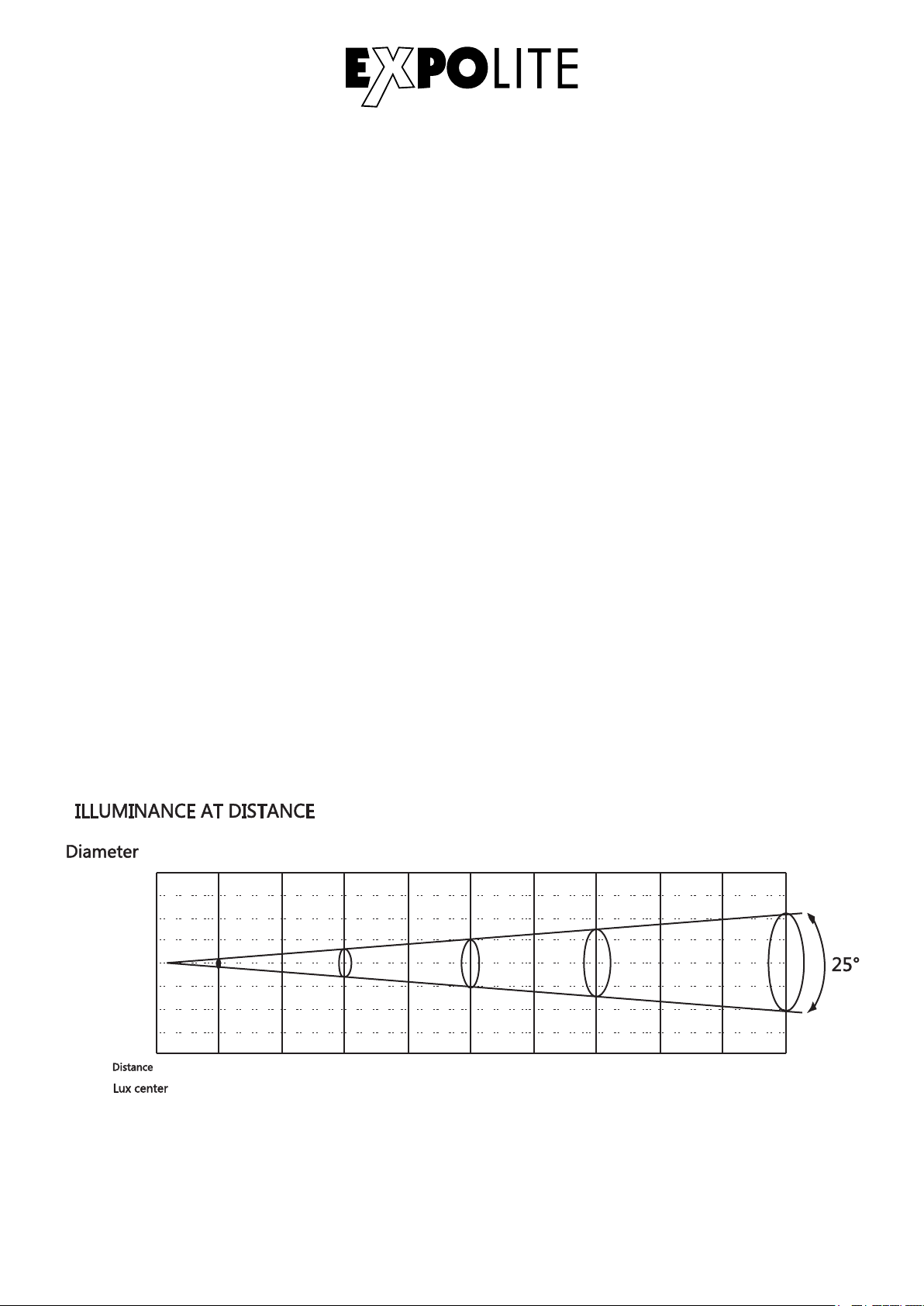

（M) 1 3 5 710
50000 5555 2000 1020 500

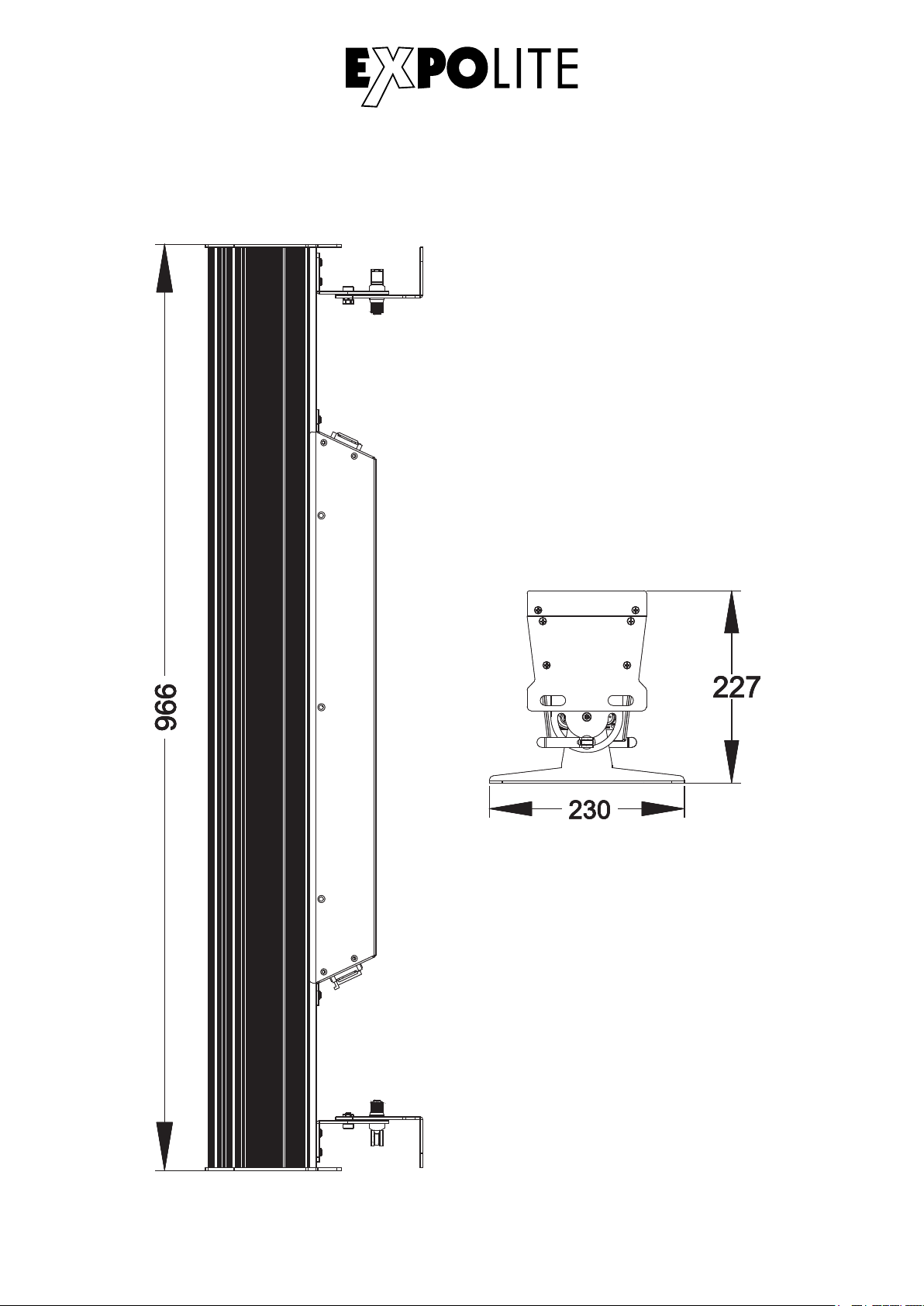

Abmessungen
D-06

Installation
Montage
Hängend

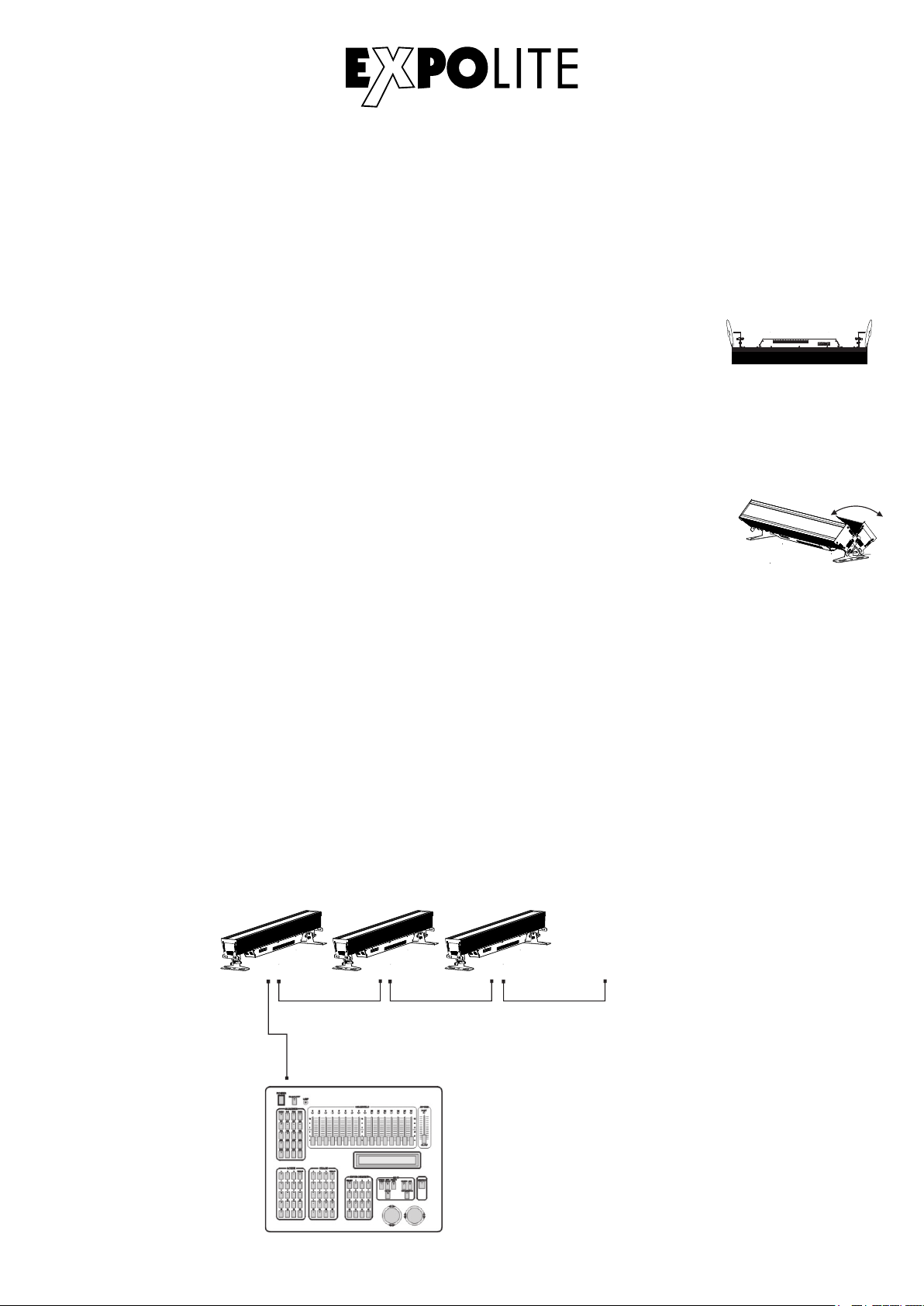

Das Gerät kann in jeder beliebigen Position verwendet werden. An dem
Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen
sicher montiert werden können. Geräte müssen entsprechend der jeweils
gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen
herabfallen versehen werden. Hierzu ist am Gerät eine Öse für Safeties
angebracht.
Stehend
Das Gerät kann direkt auf den montierten Bügel gestellt werden. Hierzu muss
dieser bis in den mechanischen Anschlag aufgeklappt werden.
HINWEIS
Das LED Modul kann in jeder beliebigen Lage betrieben werden.
DMX512
CONTROLLER
............
DMX Addr.1 DMX Addr.(Nx1)+1 DMX Addr.(Nx2)+1
DMX-Verbindung
Die Geräte mit geeigneten DMX-Kabel miteinander und mit dem Kontroller verbinden.
Die vorgesehenen DMX-Adressen und Personalities an den Geräten einstellen.
D-07
Qu ick loc k
-9 0°-- 90°

Bedienung
MENU
PERSON HSIC
STATIC RED
GREEN
HSIC
BLUE
HSICAMBER
HSIC
LIME
HSIC
STROBE
PERSON
RUN HSIC
RUN MODE
MENU - Taste:
ENTER-Taste:
UP-Taste:
DOWN-Taste
ENTER UP DOWN
MENU
Eine Menüebene aufwärts
In gewähltes Menü springen; Eingabe bestätigen
Aufwärts blättern; Wert erhöhen
Abwärts blättern; Wert verringern

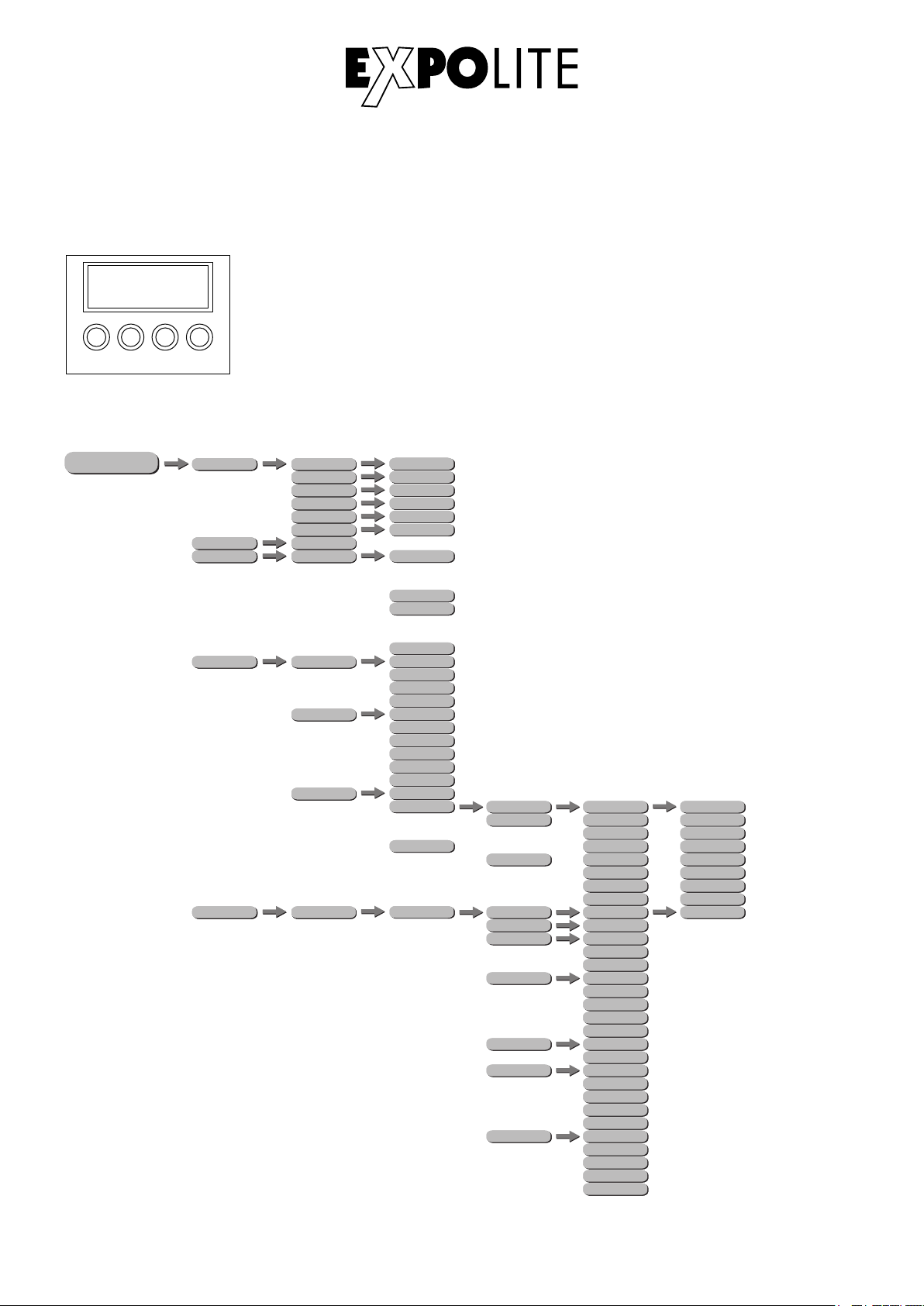

Bedienelemente am Gerät
Menüstruktur
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
PERSON
ADDRESS HSIC
001 - 512
PERSON
PROGRAM HSIC AUTO PROGRAM AUTO.01
AUTO.10
o
o
o
PR.01
o
o
o
PR.10
DMX512
ARTNET
ARTNET TO DMX
SLAVE
HSIC
PERSONALITY HSIC
SSP
TOUR
Tr16
PIXEL.1
PIXEL.2
HSICEDIT PROGRAM.01
PROGRAM.02
o
o
o
PROGRAM.10
SCENE.01 RED
SCENE.02
SCENE.30
GREEN
BLUE
o
o
o
AMBER
LIME
STROBE
TIME
FADE
R.0-255
G.0-255
B.0-255
A.0-255
L.0-255
S.0-255
T.0-255
F.0-255
HSIC
SETTING
PERSON
SETTING **** **** SEND
UPLOAD
RESET
COLOR
DIMMER
DMX ERROR
****
UC
OFF
RGBW
DIM4
DIM3
DIM2
DIM1
OFF
SAVE
BLACK
1200HZ
2000HZ
2400HZ
6000HZ
25000HZ
3200K
4200K
5600K
10000K
NORMAL
PWM
FULL POWER CCT
D-08

NET SWITCH
IP MODE
CUSTOM IP SET
UNIVERS
NETWORK
HSIC
SETTING
PERSON
SETTING **** OFF
ON
DEFAULT IP
CUSTOM IP
XX.XX.XX.XX
ADDRXXX
MENU
HSICKEY ON
OFF
****
WHITE
HSIC
CALIB.CCT
2700K
3000K
R.0-255
G.0-255
B.0-255
A.0-255
L.0-255
o
o
o
10000K
CALIB.RESET ****
RGBW R.0-255
G.0-255
B.0-255
PERSON
INFO HSIC VERSION
HSICRDM
HSIC
NETWORK PARA
V01
UID
LABEL
****
NeoCYC
D-09

D-10
DMX-Adresse einstellen
Im Menü wird im Punkt ADDRESS die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch
bei dem Wechsel der Personality erhalten.
MENU
PERSON HSIC
ADDRESS 001-512
DMX-Kanalbelegung einstellen
MENU
HSIC
PERSONALITY HSIC
SSP
TOUR
Tr16
PIXEL.1
PIXEL.2
PERSON
RUN
Im Menü RUN wird im Untermenü PERSONALITY die Belegung der DMX-Kanäle des Gerätes
festgelegt. Es stehen die Modi HSIC (7 Kanäle), SSP (8 Kanäle), TOUR (12 Kanäle), TR16
(18 Kanäle), PIXEL.1 (39 Kanäle) und PIXEL.2 (63 Kanäle) zur Verfügung.
Statische Farbe einstellen
Im Menü werden im Punkt STATIC statische Farben für den Stand-Alone Betrieb eingestellt. Diese
werden anhand der DMX-Werteskala 0-255 für Rot (RED), Grün (GREEN), Blau (BLUE), Gelb
(AMBER) und Hellgrün (LIME), sowie dem Stroboskopwert 0-20Hz gemischt.
MENU
PERSON HSIC
STATIC RED
GREEN
HSIC
BLUE
HSICAMBER
HSIC
LIME
HSIC
STROBE
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
Automatikprogramme abspielen
Im Menü werden im Punkt PROGRAM, Untermenü AUTO PROGRAM die im Gerät gespeicherten
Automatikprogramme abgespielt. Die Programme AUTO.01 bis AUTO.10 sind fest im Gerät
hinterlegt. Die Programme PR.01 bis PR.10 sind editierbar. Dies wird unter Editieren
benutzerdefinierter Programme beschrieben. Automatikprogramme werden als Master an
verbundene Slave-Geräte übertragen. Für den Master-Slave Betrieb werden Signale über die
DMX-Leitung gesendet. Dies kann dritte Geräte stören.
MENU
PERSON
PROGRAM HSIC AUTO PROGRAM AUTO.01
AUTO.10
o
o
o
PR.01
o
o
o
PR.10

Runmode auswählen
Im Menü RUN wird im Untermenü RUN MODE der Betriebsmodus eingestellt. Für den Betrieb an
einem DMX-Kontroller muss DMX512 aktiviert werden. Für den Betrieb über das ArtNet-Protokoll
muss der Modus ARTNET aktiviert sein. Im Modus ARTNET2DMX wird das gewünschte Universum
des ArtNet Eingangssignals an die XLR-Buchsen gesendet. Modus SLAVE wird das Gerät von einem
Master-Gerät gesteuert.
MENU
PERSON
RUN HSIC
RUN MODE DMX512
ARTNET
ARTNET TO DMX
SLAVE
Editieren benutzerdefinierter Programme
Im Menü RUN, Untermenü EDIT werden die Benutzerprogramme PROGRAM.01 bis PROGRAM.10
editiert. Jedes Programm kann aus bis zu 30 Schritten bestehen. Jeder Schritt besteht aus den
Parametern Farbe RGBAL, Strobe (SHUT) „0-20Hz“, Dauer des Steps (TIME) und Überblendzeit
(FADE). Benutzerprogramme können auf andere Geräte überspielt werden, siehe Master-/Slave
Menü.
Schrittweise Programmierung des Custom-Stand-Alone Programmes mit bis zu 30
verschiedenen Schritten.
HINWEIS: Für weniger als 30 Schritte müssen TIME und FADE des letzten Schrittes auf 0 gesetzt
werden.
Beispiel für Time-Settings eines Stand-Alone Programmes mit 3 Schritten:
Step 1 TIME = 4 FADE = 3 USE = YES
Step 2 TIME = 5 FADE = 2 USE = YES
Step 3 TIME = 0 FADE = 0 USE = YES
MENU
HSICEDIT PROGRAM.01
PROGRAM.02
o
o
o
PROGRAM.10
SCENE.01 RED
SCENE.02
SCENE.30
GREEN
BLUE
o
o
o
AMBER
LIME
STROBE
TIME
FADE
R.0-255
G.0-255
B.0-255
A.0-255
L.0-255
S.0-255
T.0-255
F.0-255
PERSON
RUN
D-11

Verschiedene Einstellungen
HSIC
SETTING
PERSON
SETTING **** ****
UPLOAD
RESET
COLOR
DIMMER
DMX ERROR
****
UC
OFF
RGBW
DIM4
DIM3
DIM2
DIM1
OFF
SAVE
BLACK
1200HZ
2000HZ
2400HZ
6000HZ
25000HZ
3200K
4200K
5600K
10000K
NORMAL
PWM
FULL POWER CCT
MENU
Das Standard Passwort lautet: UP - DOWN - UP - DOWN - ENTER
UPLOAD: sendet die benutzerdefinierten Programme an verbundene Slave-Geräte.
RESET: setzt die editierbaren Einstellungen zurück auf die Werkseinstellungen.
COLOR: bietet die Möglichkeit eine Farbkalibrierung auszuwählen. Unter UC wird der Uniform-Color-
Modus aktiviert, der die werksseitige Angleichung aller Geräte der Tour-Stick Familie abruft. Unter
RGBW werden die unter CALIB.CCT eingestellten Werte verwendet. Bei OFF wird keine
Kalibrierung genutzt. So erreicht das Gerät die maximale Helligkeit.
DIMMER: stellt die gewünschte Dimmkurve zur Simulation eines Halogenleuchtmittels ein (DIM4/
DIM3/DIM2/DIM1/OFF).
DMX ERROR: stellt das Verhalten bei Unterbrechung des DMX-Signals ein. SAVE um den letzten
empfangenen Wert zu halten, oder BLACK für Blackout.
PWM: bietet die Möglichkeit die PWM-Frequenz des Gerätes anzupassen (1200HZ/2000HZ/2400HZ/
6000HZ/25000HZ).
FULL POWER CCT: wählt die Farbtemperatur bei vollem Output. 3200K/4200K/5600K/10000K und
NORMAL können eingestellt werden.
D-12

NET SWITCH
IP MODE
CUSTOM IP SET
UNIVERS
NETWORK
HSIC
SETTING
PERSON
SETTING **** OFF
ON
DEFAULT IP
CUSTOM IP
XX.XX.XX.XX
ADDRXXX
MENU
NET SWITCH: aktiviert (ON) oder deaktiviert (OFF) den integrierten ArtNet-Knoten.
IP MODE: wählt zwischen DEFAULT IP und CUSTOM IP.
CUSTOM IP EDIT: unter CUSTOM IP EDIT kann eine benutzerdefinierte IP-Adresse eingestellt
werden.
UNIVERS: im Menü UNIVERS wird das Universum des ARTNET-Knotens gewählt.
Aktivieren des Passwortschutzes
Im Menüpunkt KEY wird der Passwortschutz des Gerätes bei Gerätestart aktiviert oder de-
aktiviert. Wenn KEY auf ON gestellt ist, startet das Gerät gesperrt und das Menü wird jeweils
30 Sekunden nach der letzten Eingabe erneut gespert. Für Änderungen im Menü muss dann das
Passwort UP - DOWN - UP - DOWN - ENTER eingegeben werden.
PERSON
SETTING
MENU
MENU
SETTING
Kalibrierung und Weißabgleich
Im Menü SETTING\CALIB.CCT werden die Weißkalibrierungen eingestellt.
Im Untermenü WHITE können die vorprogrammierten Farbtemperaturen geändert werden.
Die zwölf Presets werden aus den Werten für Rot (RED), Grün (GREEN), Blau (BLUE), Gelb
(AMBER) und Hellgrün (LIME) gemischt.
Um geänderte Kalibrierungen wieder auf die Werkseinstellungen zurückzusetzen,
muss die Eingabe CALIB.RESET mit dem Passwort (UP - DOWN - UP - DOWN -
ENTER) bestätigt werden.
Unter RGBW wird der Weißwert für die Eingabe der maximalen DMX-Werte eingestellt.
Wenn diese Kalibrierung aktiviert ist und das Gerät die DMX-Werte RGB = 255, 255, 255 empfängt,
wird das hier hinterlegte Weiß ausgegeben.
****
WHITE
HSIC
CALIB.CCT
2700K
3000K
R.0-255
G.0-255
B.0-255
A.0-255
L.0-255
o
o
o
10000K
CALIB.RESET ****
RGBW R.0-255
G.0-255
B.0-255
D-13
HSICKEY ON
OFF

Info-Menü
MENU
PERSON
INFO HSIC VERSION
HSICRDM
HSIC
NETWORK PARA
V01
UID
LABEL
****
NeoCYC
Im Info-Menü (INFO) können folgende Informationen abgerufen werden:
Untermenü VERSION: zeigt die z.Zt. installierte Softwareversion des Gerätes.
Untermenü RDM: zeigt im Untermenü UID die RDM-ID des Gerätes und im Untermenü LABEL kann
die Bezeichnung des Gerätes eingesehen werden.
Untermenü NETWORK PARA: zeigt die z.Zt. eingestellten Netzwerkparameter.
D-14

DMX-Kanalbelegung
Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich
viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend.
Es sind 6 DMX-Personalities (7-/8-/12-/18-/39-/63-Kanäle) wählbar.
Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen.
Auf der Website steht das aktuellste Dokument „DMX-Channels“ als pdf zum Download zur
Verfügung.
Steuerung mit DMX512
D-15
0 255
1
0
0
0
0
0
0
10
100
255
255
255
255
255
9
99
109
2
3
4
5
6
SSP
MASTER DIMMER
RED
GREEN
BLUE
AMBER
LIME
STROBE
NO FUNCTION
STROBE FROM （SLOW TO FAST ，0-25Hz）
NO FUNCTION
110 179
LIGHTNING STROBE
180 189
NO FUNCTION
190 255
RANDOM STROBE
7
DIMMER SPEED
0 9
NO FUNCTION
10 29
OFF
30 69
DIM1
70 129
DIM2
130 189
DIM3
190 255
DIM4
8
CHANNEL VALUE EFFECT

D-16
0 255
11
31
51
71
91
111
131
151
171
191
211
231
30
50
70
90
110
130
150
170
190
210
230
255
INTENSITY
HSIC
0 255
HUE
0 255
HUE FINE
0 255
SATURATION
1
2
3
4
CCT
0 10
NO FUNCTION
2700K
3000K
3200K
3500K
4000K
4200K
4500K
5600K
6000K
6500K
7200K
8000K
5
STROBE
0 9
NO FUNCTION
10 99
STROBE FROM （SLOW TO FAST ，0-25Hz）
100 109
NO FUNCTION
110 179
LIGHTNING STROBE
180 189
NO FUNCTION
190 255
RANDOM STROBE
6
DIMMER SPEED
0 9
NO FUNCTION
10 29
OFF
30 69
DIM1
70 129
DIM2
130 189
DIM3
190 255
DIM4
7
CHANNEL VALUE EFFECT

D-17
TOUR
0 255
1
MASTER DIMMER
RED
GREEN
BLUE
AMBER
0
0
0
0
255
255
255
255
2
3
4
5
0 10
7
NO FUNCTION
RED 100% / GREEN UP / BLUE 0%
RED DOWN / GREEN 100% / BLUE 0%
RED 0% / GREEN 100% / BLUE UP
RED 0% / GREEN DOWN / BLUE 100%
RED UP / GREEN 0% / BLUE 100%
RED 100% /GREEN 0%/BLUE DOWN
RED 100%/GREEN UP/BLUE UP
RED DOWN/GREEN DOWN/BLUE 100%
ALL LED AT FULL OUTPUT
3000K
3200K
3500K
4000K
4200K
4500K
5600K
6000K
6500K
7200K
8000K
11
31
51
71
91
111
131
151
171
201
206
211
216
221
226
231
236
241
246
30
50
70
90
110
130
150
170
195
205
210
215
220
225
230
235
240
245
250
251 255
COLOR MACRO
LIME
0 255
6
2700K
196 200
CHANNEL VALUE EFFECT

0 9
NO FUNCTION
STROBE FROM （SLOW TO FAST ，0-25Hz）
NO FUNCTION
LIGHTNING STROBE
NO FUNCTION
RANDOM STROBE
STATIC PIXEL
NO FUNCTION
1
1,5
1,6
1,7
1,4,7,10
1,3,5,7,9,11
2,4,6,8,10,12
1,2
1,2,3
1,2,3,4
ALL LED OUT
1
10
100
110
180
190
0
10
22
28
34
40
46
52
58
64
70
76
99
109
179
189
255
9
15
27
33
39
45
51
57
63
69
75
85
86 90
1,4
16 21
8
STROBE
2
91 95
3
96 100
4
101 105
5
106 110
6
111 115
7
116 120
8
121 125
9
126 130
10
131 135
11
136 140
12
141 145
1,2
146 150
3,4
151 155
5,6
156 160
7,8
161 165
9
9,10
166 170
11,12
171 175
CHANNEL VALUE EFFECT
D-18

6,8
PIXEL EFFECT
NO FUNCTION
1-12(Single light cycling operation, associated
with CH1 ~ CH8)
191
0
10
195
9
13
9
176 180
1,3
181 185
2,4
186 190
5,7
9,11
196 200
10,12
201 205
1,2,3
206 210
4,5,6
211 215
7,8,9
216 220
10,11,12
221 225
1,2,3,4
226 230
5,6,7,8
231 235
9,10,11,12
236 240
1,2,3,4,5,6
241 245
7,8,9,10,11,12
246 250
ALL LED OUT
251 255
12-1(Single light cycling operation, associated
with CH1 ~ CH8)
14 17
1-12-1(Single light cycling operation, associated
with CH1 ~ CH8)
18 21
1-6 and 12-7(1&12 light up in the same time，
gathering from 2sides to the center in turn。When
it is at6,7,spreading from the center to the 2 sides,
associated with CH1~CH8)
22 25
1（Illuminance 30%）- 2（Illuminance 60%）3
（Illuminance 100%）,（associated with CH1 ~ CH8）
26 29
2（Illuminance 30%）- 3（Illuminance 60%）4
（Illuminance 100%）,（associated with CH1 ~ CH8）
3（Illuminance 30%）- 4（Illuminance 60%）5
（Illuminance 100%）,（associated with CH1 ~ CH8）
4（Illuminance 30%）- 5（Illuminance 60%）6
（Illuminance 100%）,（associated with CH1 ~ CH8）
5（Illuminance 30%）- 6（Illuminance 60%）7
（Illuminance 100%）,（associated with CH1 ~ CH8）
6（Illuminance 30%）- 7（Illuminance 60%）8
（Illuminance 100%）,（associated with CH1 ~ CH8）
7（Illuminance 30%）- 8（Illuminance 60%）9
（Illuminance 100%）,（associated with CH1 ~ CH8）
8（Illuminance 30%）- 8（Illuminance 60%）10
（Illuminance 100%）,（associated with CH1 ~ CH8）
9（Illuminance 30%）- 10（Illuminance 60%）11
（Illuminance 100%）,（associated with CH1 ~ CH8）
10
CHANNEL VALUE EFFECT
D-19

D-20
10（Illuminance 30%）- 11（Illuminance 60%）12
（Illuminance 100%）,（associated with CH1 ~ CH8）
26 29
10
12（Illuminance 30%）- 11（Illuminance 60%）10
（Illuminance 100%）,（associated with CH1 ~ CH8）
11（Illuminance 30%）- 10（Illuminance 60%）9
（Illuminance 100%）,（associated with CH1 ~ CH8）
10（Illuminance 30%）- 9（Illuminance 60%）8
（Illuminance 100%）,（associated with CH1 ~ CH8）
9（Illuminance 30%）- 8（Illuminance 60%）7
（Illuminance 100%）,（associated with CH1 ~ CH8）
8（Illuminance 30%）- 7（Illuminance 60%）6
（Illuminance 100%）,（associated with CH1 ~ CH8）
7（Illuminance 30%）- 6（Illuminance 60%）5
（Illuminance 100%）,（associated with CH1 ~ CH8）
6（Illuminance 30%）- 5（Illuminance 60%）4
（Illuminance 100%）,（associated with CH1 ~ CH8）
5（Illuminance 30%）- 4（Illuminance 60%）3
（Illuminance 100%）,（associated with CH1 ~ CH8）
4（Illuminance 30%）- 3（Illuminance 60%）2
（Illuminance 100%）,（associated with CH1 ~ CH8）
3（Illuminance 30%）- 2（Illuminance 60%）1
（Illuminance 100%）,（associated with CH1 ~ CH8）
30 33
1-12(Single 2700K cycling operation, the
background effect associated with CH1 ~ CH8)
34 37
12-1(Single 2700K cycling operation, the
background effect associated with CH1 ~ CH8)
38 41
1-12-1(Single 2700K cycling operation, the
background effect associated with CH1 ~ CH8)
42 45
1-6 and 12-7(1<2700K>&12<2700K>light up in the
same time，gathering from 2sides to the center in
turn。When it is at6,7,spreading from the center
to the 2 sides, the background effect associated
with CH1~CH8)
46 49
1-12(Single 6000K cycling operation, the
background effect associated with CH1 ~ CH8)
50 53
12-1(Single 6000K cycling operation, the
background effect associated with CH1 ~ CH8)
54 57
1-12-1(Single 6000K cycling operation, the
background effect associated with CH1 ~ CH8)
58 61
1-6 and 12-7(1<6000K>&12<6000K>light up in the
same time，gathering from 2sides to the center in
turn。When it is at6,7,spreading from the center
to the 2 sides, the background effect associated
with CH1~CH8)
62 65
Red background, illuminace adjustable. 100%
green lightness runs (1-12）
66 69
Red background, illuminace adjustable. 100%
green lightness runs (12-1）
70 73
Red background, illuminace adjustable. 100%
green lightness runs (1-12-1）
74 77
CHANNEL VALUE EFFECT
