Expolite TOURLED MC120 User manual

01
DEUTSCH
TOURLED MC120
BEDIENUNGSANLEITUNG
FÜR LED25110
USER MANUAL
FOR LED25110
TOURLED MC120

02
DEUTSCH
PRODUKTEIGENSCHAFTEN
TECHNISCHE DATEN
Spannung 100-240V AC @ 50/60Hz
Leistungsaufnahme 130 Watt
LED 3 x 4in1 RGBW 40W
Zoom 4,5° - 36°
Betriebstemperatur -20° - 45°C
Gehäuse Aluminium Druckguss
Schutzklasse IP 65
Breite 376 mm
Tiefe 274 mm
Höhe 210 mm
Gewicht 7,30 kg
1.0
1.1
274 mm
274 mm
210 mm
263,8 mm
375,7 mm

03
DEUTSCH
SICHERHEITSHINWEISE
LESEN SIE VOR DER INBETRIEBNAHME IMMER DIE BEDIENUNGS-
ANLEITUNG. STELLEN SIE SICHER, DASS DER AM GERÄT ANGEGE-
BENE WERT FÜR DIE NETZSPANNUNG DEM DER VERSORGUNGS-
SPANNUNG VOR ORT ENTSPRICHT.
Dieses Produkt darf nur von qualifiziertem Fachpersonal installiert
werden.
Arbeiten am Gerät dürfen nur von qualifizierten Servicekräften
vorgenommen werden.
Ein Mindestabstand von 0,5 m zur nächsten Oberfläche muss
eingehalten werden.
Das Produkt darf nur in gut belüfteten Räumen betrieben werden.
Nie direkt in die Lichtquelle schauen.
Immer die Spannungsversorgung trennen bevor Arbeiten an dem
Gerät durchgeführt werden.
Der Schutzleiter muss immer verbunden sein.
Es muss gewährleistet werden, dass das Gerät nicht verschmutzt ist.
ACHTUNG: ERSTICKUNGSGEFAHR DURCH KUNSTSTOFFTÜTEN
Das Produkt hat unser Werk in bestem Zustand verlassen. Um
diesen für einen sicheren Betrieb aufrecht zu erhalten, muss der
Benutzer stets die Anweisungen und Sicherheitshinweise in dieser
Bedienungsanleitung beachten.
Vermeiden Sie, dass Rütteln oder harte Schläge auf Teile des Ge-
rätes einwirken. Stellen Sie sicher, dass das Gerät sauber und frei
von Staub ist. Stellen Sie stets sicher, dass die Verbindungen zur
Versorgung korrekt und sicher angeschlossen sind.
Zeigt sich am Gerät eine Fehlfunktion, wenden Sie sich unverzüg-
lich an Ihren Vertriebspartner. Wird das Gerät transportiert, wird
empfohlen dafür die originale Verpackung zu nutzen, mit der das
Gerät ab Werk geliefert wird.
ACHTUNG: DAS GERÄT NICHT IN BETRIEB NEHMEN, WENN ES
OFFENSICHTLICHE BESCHÄDIGUNGEN AUFWEIST!

04
DEUTSCH
Für Geräte mit Schutz gegen Fremdkörper und Wasser nach
IP-Code
Die Schutzart eines Gerätes wird anhand genormter Prüfverfahren
festgestellt. Zur Einordnung der Schutzart wird der IP-Code be-
nutzt. Dieser setzt sich aus den Buchstaben IP und zwei Kennzif-
fern zusammen.
Die erste Kennzier beschreibt den Schutz gegen das Eindringen
von Festkörpern, gibt also an, wie weit das Gehäuse ein Berühren
von elektrischen Bauteilen und ein Eindringen von Festkörpern
unterbindet.
Die zweite Kennzier gibt die Abschirmung gegen Wasser an.
Hierbei wird die schädliche Wirkung von Wasser anhand verschie-
dener Abstufungen definiert und ausdrücklich nicht die Dichtigkeit.
So kann ein Gehäuse bauartbedingt eine schädliche Wirkung von
Wasser unterbinden ohne hierzu vollkommen gegen Eindringen
von Wasser abgeschirmt zu sein!
SCHUTZARTEN ANHAND VON BEISPIELEN:
IP20: Fernhalten von Objekten >12,5mm „Fingerschutz“; Kein
Schutz gegen Wasser.
Typische Schutzklasse für Geräte für den Innenbereich.
IP33: Fernhalten von Fremdkörpern >2,5mm und Schutz gegen
Fallwasser bis 60° aus der Senkrechten.
Gängiger Schutz bei LED-Scheinwerfern mit Powercon und
XLR-Einbaubuchse auf der Unterseite. Diese Schutzklasse ist
Lageabhängig und bezieht sich immer auf die primär vorgesehene
Einsatzlage. Z.B. Floorspot auf dem Boden stehend.
IP54: Vollständiger Berührungsschutz und Schutz gegen
Sprühwasser aus allen Richtungen.
Bei Geräten, die für den eingeschränkten Außeneinsatz geeig-
net sind.
IP65: Staubdicht und Schutz gegen Strahlwasser aus allen Rich-
tungen.
Gängige Schutzklasse für LED-Scheinwerfer für den Außenein-
satz. Hier ist ein temporärer Einsatz weitestgehend unabhängig
von Witterungseinflüssen möglich.
IP67: Staubdicht und Schutz gegen kurzzeitiges Untertauchen.
Ein kurzzeitiges Untertauchen bis 1,5 m ist abgesichert.
SCHUTZ GEGEN FREMDKÖRPER UND WASSER
1.3

05
DEUTSCH
TEMPORÄRER BETRIEB
Grundsätzlich ist Veranstaltungsequipment immer für den
vorübergehenden Einsatz konzipiert, der einer repräsentativen
Anwendung für Eventbeleuchtung entspricht. Hierzu zählen Kon-
zerte, Festivals, Einsätze in Spielstätten wie Theatern, Clubs und
Diskotheken oder vergleichbare Venues.
Ein Dauerbetrieb, besonders unter Außenbedingungen oder
eine dauerhafte bauliche Anbringung im Außenbereich kann zu
Einschränkungen in der Funktion sowie vorzeitiger Ermüdung der
Dichtungen, Kabel und Oberflächenbeschichtung führen.
EINSCHRÄNKUNGEN DER IP SCHUTZART
Eine IP-Schutzart gibt nicht im allgemeinen eine Witterungsbe-
ständigkeit an! Faktoren wie Umgebungstemperatur und Lichtein-
wirkung durch Sonnenlicht (speziell der UV-Anteil) werden nicht
berücksichtigt!
Weiterhin sind teilweise gerätespezifische Maßnahmen wie Ab-
deckungen und Verschlusskappen notwendig um die angegebene
Schutzart zu erreichen Dichtungen in Geräten sind aus alternden
Materialien hergestellt. Um eine Schutzart zu aufrecht zu erhalten
müssen Dichtungen sowie Anzugsdrehmomente der Verschrau-
bungen regelmäßig einer Prüfung unterzogen und bei Bedarf in
einer Fachwerkstatt erneuert werden!

06
DEUTSCH
INSTALLATION
Bei 220~240V: maximal 15 Geräte in Reihe
Bei 110~120V: maximal 7 Geräte in Reihe
HINWEIS!
Wenn das Signalkabel zwischen dem DMX-Kontroller und den
Geräten sowie zwischen den einzelnen Geräten eine Länge von
60 m übersteigt, kann es zu Signalstörungen kommen. In diesem
Fall wird ein Signalverstärker empfohlen.
HÄNGEND: Das Gerät kann
an dem Haltebügel hängend
montiert werden. Hierzu muss
eine geeignete Befestigung wie
eine Traversenschelle benutzt
werden. Bitte achten Sie auf
geltende Vorschriften zur
Sicherung wie das Anschlagen
eines Sicherungsseiles.
STEHEND: Das Gerät kann
durch aufklappen des Bügels
sicher aufgestellt werden.
ACHTUNG HINWEIS!
Das LED-Modul kann in jeder beliebigen Position montiert werden.
Die Neigung im Bügel kann bequem durch lösen der Arretierungs-
schraube verstellt werden.
BEFESTIGUNG
STROMVERSORGUNG
2.0
2.1
2.3

07
DEUTSCH

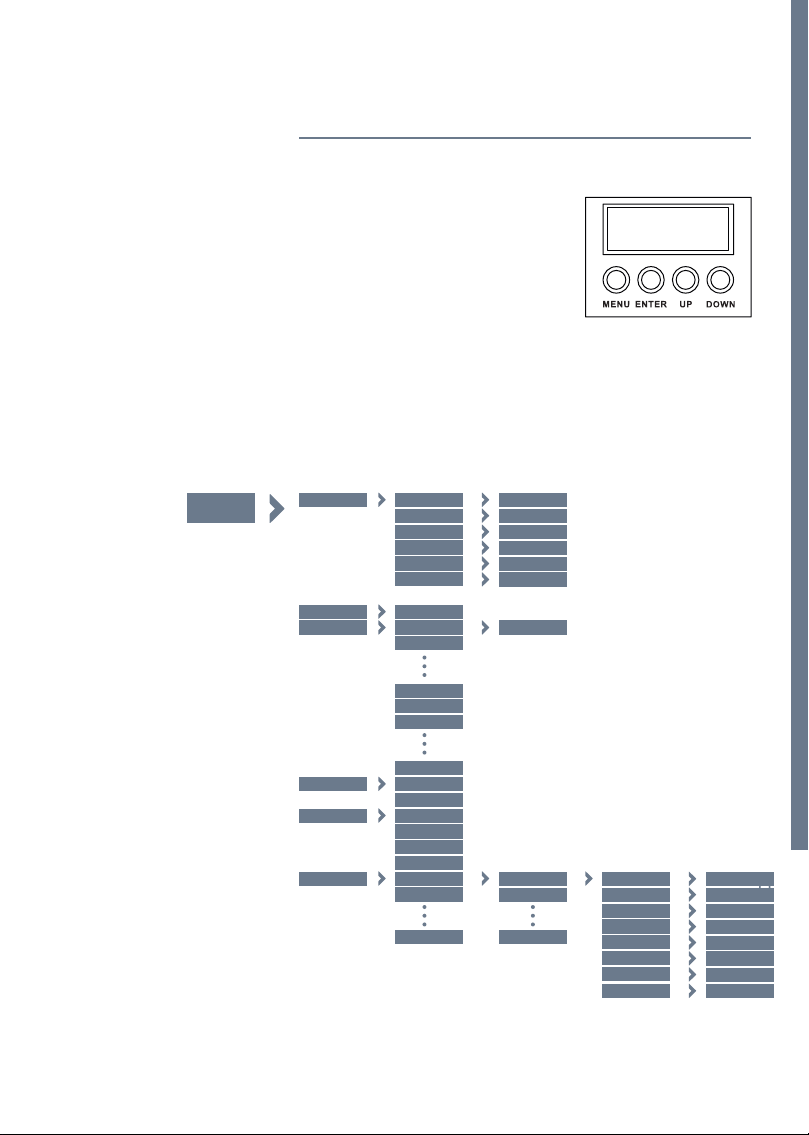

DISPLAYMENÜ3.0
Menu: Weiter zum nächsten Menü.
Enter: Auswahl des aktuellen Punktes.
Down: Scrollen durch das Menü oder
senken von Werten
Up: Scrollen durch das Menü oder
erhöhen von Werten.
BEDIENUNG
MENÜSTRUKTUR3.2
3.1
STATIC
ADRESS
RUN MODE
EDIT
PERSONALITY
AUTOPROGR.
MENÜ RED
0-512
DMX
PROGRAMM 01
HSIC
TOUR
SLAVE
PROGRAMM 02
PROGRAMM 10
SSP
TR16
AUTO. 01 P. (0-255)
SCENE 01
SCENE 02
SCENE 30
AUTO. 02
AUTO. 10
PR. 10
PR. 01
PR. 02
R. ( 0-255)
G. ( 0-255)
B. ( 0-255)
W. ( 0-255)
Z. ( 0-255)
S. ( 0-255)
GREEN
STROBE
BLUE
WHITE
ZOOM
RED R. ( 0-255)
G. ( 0-255)
B. ( 0-255)
W. ( 0-255)
Z. ( 0-255)
S. ( 0-255)
T. ( 0-255)
F. ( 0-255)
GREEN
STROBE
TIME
FADE
BLUE
WHITE
ZOOM
weiter nächste Seite →

08
DEUTSCH
3.3
SETTING
KEY
CALIB. C
****
ON
****
WT. 01
WT. 02
WT. 12
OFF
WHITE
****
****
OFF
OFF
SAVE
600 HZ
3200 K
2000 HZ
5600 K
NORMAL
6000 HZ
BLACK
1200 HZ
4200 K
2400 HZ
25000 HZ
RGB
DIM 1
DIM 3
UC
DIM 2
DIM 4
SEND
RESET
UPLOAD
RESET
COLOR
DIMMER
DMX ERROR
PVM
FULLPOWERCCT
Im Menü STATIC wird aus den Farbwerten sowie Zoom und Strobe
anhand der DMX-Werteskala (0 - 255) eine statische Szene einge-
stellt.
STATISCHE FARBE EINSTELLEN
RED R. ( 0-255)
G. ( 0-255)
B. ( 0-255)
W. ( 0-255)
GREEN
BLUE
WHITE
RGBW RED
INFO VERSION
RDM
V01
UID
LABEL
0X388AXXX
MYNOVA
R. ( 0-255)
G. ( 0-255)
B. ( 0-255)
GREEN
BLUE
STATIC
MENÜ RED R. ( 0-255)
G. ( 0-255)
B. ( 0-255)
W. ( 0-255)
Z. ( 0-255)
S. ( 0-255)
GREEN
STROBE
BLUE
WHITE
ZOOM

09
DEUTSCH
3.5
3.6
3.4
Im Menü AUTO PROGRAM werden die 10 vorgegebenen Auto-Pro-
gramme sowie die 10 editierbaren Benutzerdefinierten Program-
me aktiviert.
Für Benutzerdefinierte Programme PR01- PR10 siehe auch EDIT.
Im RUN-MODE Menü wird die Betriebsweise des Gerätes
festgelegt.
DMX: Das Gerät reagiert auf Eingaben durch einen DMX-Kontroller.
SLAVE: Das Gerät folgt einem Gerät im Static oder Auto Mode,
wenn es durch XLR-Kabel verbunden ist.
HINWEIS: Geräte im Auto oder Static Mode senden Signale auf den
XLR-Anschlüssen und können DMX stören.
Im Menü ADDRESS wird die DMX-Startadresse des Gerätes
eingestellt.
ABSPIELEN DER AUTOMATIK PROGRAMME
RUN MODE
DMX512 ADRESSE
MENÜ
MENÜ
MENÜ ADRESS 0-512
AUTOPROGR. AUTO. 01 P. (0-255)
AUTO. 02
AUTO. 10
PR. 10
PR. 01
PR. 02
RUN MODE DMX
SLAVE

10
DEUTSCH
3.7
3.8
Im Menü PERSONALITY wird die gewünschte DMX-Kanalbelegung
eingestellt.
Schrittweise Programmierung des Custom-Stand-Alone Program-
mes bis zu 30 Steps.
HINWEIS: Für weniger als 30 Schritte muss die Time des letzten
Schrittes auf 0 gesetzt werden.
Beispiel für Time-Settings eines Stand-Alone Programmes mit 3
Schritten
Step 1 Time = 4 Use = Yes
Step 2 Time = 5 Use = Yes
Step 3 Time = 0 Use = Yes
DMX PERSONALITY
EDITIEREN BENUTZERDEFINIERTER PROGRAMME
MENÜ
MENÜ
PERSONALITY HSIC
TOUR
SSP
TR16
EDIT PROGRAMM 01
PROGRAMM 02
PROGRAMM 10
SCENE 01
SCENE 02
SCENE 30
RED R. ( 0-255)
G. ( 0-255)
B. ( 0-255)
W. ( 0-255)
Z. ( 0-255)
S. ( 0-255)
T. ( 0-255)
F. ( 0-255)
GREEN
STROBE
TIME
FADE
BLUE
WHITE
ZOOM

11
DEUTSCH
3.9
Im Menü SETTING werden Geräteeinstellungen vorgenommen..
Mit UPLOAD werden die Einstellungen an verbundene SLAVE
Geräte übertragen.
RESET stellt die Werkseinstellungen wieder her.
HINWEIS: UC\RGBW\CALIB.C können nicht reseted werden.
COLOR aktiviert oder deaktiviert die Farbkalibrierung. Wenn RGBW
ausgewählt ist, wird bei RGB = 255,255,255 die kalibirierte Farbe
dargestellt.
Mit der Einstellung UC wird eine Werkskalibrierung geladen,
die Geräte verschiedener Generationen und Binnings abgleicht
(Uniform Color).
Mit den Einstellungen DIM1, DIM2, DIM3 oder DIM4 wird das
Dimmverhalten gesteuert. Es stehen verschiedene Halogensimu-
lationen zur Verfügung.
Im Menüpunkt DMX ERROR wird mit SAVE oder BLACK festgelegt,
wie das Gerät sich bei Störung des DMX-Signals verhalten soll.
PWM RATE legt die PWM refresh Rate fest:
600 HZ; 1200 HZ; 2000 HZ; 4000 HZ; 25000 HZ
HINWEIS: Je höher die Refreshrate eingestellt wird, desto gerin-
ger wird die Greyrate.
FULL POWER CCT legt die Farbtemperatur fest:
3200 K; 4200 K; 5600 K; NORMAL.
GERÄTEEINSTELLUNGEN
MENÜ SETTING **** ****
****
OFF
OFF
SAVE
600 HZ
3200 K
2000 HZ
5600 K
NORMAL
6000 HZ
BLACK
1200 HZ
4200 K
2400 HZ
25000 HZ
RGB
DIM 1
DIM 3
UC
DIM 2
DIM 4
SEND
UPLOAD
RESET
COLOR
DIMMER
DMX ERROR
PVM
FULLPOWERCCT

12
DEUTSCH
PASSWORTSCHUTZ
INFO-MENÜ
BALANCE UND KORREKTUREINSTELLUNGEN
IM DISPLAYMENÜ
3.10
3.12
3.11
Im Menü unter KEY wird eingestellt, ob eine Passworteingabe für
Menüänderungen abgefragt wird. Bei ON sperrt sich das Menü
nach 30 Sekunden oder beim Einschalten des Gerätes.
HINWEIS: Das werkseitige Passwort lautet
UP+DOWN+UP+DOWN+ENTER
Im INFO Menü wird der Firmwarestand als auch die RDM-UID und
die RDM-Kennungdes Gerätes angezeigt.
Im MENU unter CALIB.C in die Korrektureinstellungen gehen.
Password < UP + DOWN + UP + DOWN+ENTER >
Im CALIB.C sind 12 vorprogrammierte Farbtemperaturen hinter-
legt. Diese werden aus den Werte RED, GREEN, BLUE & WHITE
gemischt und können je nach DMX-Modus als Makro abgerufen
werden. (HSIC: Ch5; TOUR: Ch6; TR16: Ch11)
Im RGBW Untermenü wird ein weiß anhand der Werte RGB hin-
terlegt.
MENÜ
MENÜ
MENÜ
KEY ON
OFF
CALIB. C ****
WT. 01
WT. 02
WT. 12
WHITE RED R. ( 0-255)
G. ( 0-255)
B. ( 0-255)
W. ( 0-255)
GREEN
BLUE
WHITE
RGBW RED R. ( 0-255)
G. ( 0-255)
B. ( 0-255)
GREEN
BLUE
INFO VERSION
RDM
V01
UID
LABEL
0X388AXXX
MYNOVA

13
DEUTSCH
Dieses Produkt hat verschiedene DMX-Modi (siehe Personality).
STEUERUNG MIT DMX512 KONTROLLER 4.0
KANALBELEGUNG
4.1
HSIC
DMX KANAL WERT FUNKTION
10ó255 INTENSITY
20ó255 HUE
30ó255 HUE FINE
40ó255 SATURATION
5
CCT
0ó10 NO FUNCTION
11ó30 2700K
31ó50 3000K
51ó70 3200K
71ó90 3500K
91ó110 4000K
111ó130 4200K
131ó150 4500K
151ó170 5600K
171ó190 6000K
191ó210 6500K
211ó230 7200K
231ó255 8000K
6
STROBE
0ó9NO FUNCTION
10ó99 STROBE FROM SLOW TO FAST 0 - 25Hz
100ó109 NO FUNCTION
110ó179 LIGHTNING STROBE
180ó189 NO FUNCTION
190ó255 RANDOM SROBE
70ó255 ZOOM
8
0ó200 NO FUNCTION
201ó220 ZOOM RESET
221ó255 FUNCTION
9
DIMMER SPEED
0ó9RESET DIMMER SPEED FROM DISPLAY MENU
10ó29 OFF
30ó69 DIM1
70ó129 DIM2
130ó189 DIM3
190ó255 DIM4

14
DEUTSCH
SSP
DMX KANAL WERT FUNKTION
10ó255 MASTER DIMMER
20ó255 RED
30ó255 GREEN
40ó255 BLUE
50ó255 WHITE
6
STROBE
0ó9NO FUNCTION
10ó99 STROBE FROM SLOW TO FAST 0 - 25Hz
100ó109 NO FUNCTION
110ó179 LIGHTNING STROBE
180ó189 NO FUNCTION
190ó255 RANDOM SROBE
70ó255 ZOOM
8
0ó200 NO FUNCTION
201ó220 ZOOM RESET
221ó255 FUNCTION
9
DIMMER SPEED
0ó9RESET DIMMER SPEED FROM DISPLAY MENU
10ó29 OFF
30ó69 DIM1
70ó129 DIM2
130ó189 DIM3
190ó255 DIM4

15
DEUTSCH
TOUR
DMX KANAL WERT FUNKTION
10ó255 MASTER DIMMER
20ó255 RED
30ó255 GREEN
40ó255 BLUE
50ó255 WHITE
6
COLOR MARCOS
0ó10 NO FUNCTION
11ó30 RED 100%GREEN UP / BLUE 0%
31ó50 RED DOWN / GREEN 100% / BLUE 0%
51ó70 RED 0% / GREEN 100% / BLUE UP
71ó90 RED 0% / GREEN DOWN / BLUE 100%
91ó110 RED UP / GREEN 0% / BLUE 100%
111ó130 RED 100% / GREEN 0% / BLUE DOWN
131ó150 RED 100% / GREEN UP / BLUE UP
151ó170 RED DOWN / GREEN DOWN / BLUE 100%
171ó195 ALL LEDS AT FULL OUTPUT
196ó200 2700K
201ó205 3000K
206ó210 3200K
211ó215 3500K
216ó220 4000K
221ó225 4200K
226ó230 4500K
231ó235 5600K
236ó240 6000K
241ó245 6500K
246ó250 7200K
251ó255 8000K
7
STROBE
0ó9NO FUNCTION
10ó99 STROBE FROM SLOW TO FAST 0 - 25Hz
100ó109 NO FUNCTION
110ó179 LIGHTNING STROBE
180ó189 NO FUNCTION
190ó255 RANDOM SROBE

16
DEUTSCH
8
AUTO
0ó40 NO FUNCTION
41ó50 ATUO1
51ó60 ATUO2
61ó70 ATUO3
71ó80 ATUO4
81ó90 ATUO5
91ó100 ATUO6
101ó110 ATUO7
111ó120 ATUO8
121ó130 ATUO9
131ó140 ATUO10
141ó150 PROGRAM1
151ó160 PROGRAM2
161ó170 PROGRAM3
171ó180 PROGRAM4
181ó190 PROGRAM5
191ó200 PROGRAM6
201ó210 PROGRAM7
211ó220 PROGRAM8
221ó230 PROGRAM9
231ó255 PROGRAM10
90ó255 AUTO SPEED ADJUSTMENT
10 0ó255 ZOOM
11
0ó200 NO FUNCTION
201ó220 ZOOM RESET
221ó255 NO FUNCTION
12
DIMMER SPEED
0ó9PRESET DIMMER SPEED FROM DISPLAY MENU
10ó29 OFF
30ó69 DIM1
70ó129 DIM2
130ó189 DIM3
190ó255 DIM4
DMX KANAL WERT FUNKTION

17
DEUTSCH
TR16
DMX KANAL WERT FUNKTION
10ó255 MASTER DIMMER
20ó255 MASTER DIMMER FINE
30ó255 RED
40ó255 RED FINE
50ó255 GREEN
60ó255 GREEN FINE
70ó255 BLUE
80ó255 BLUE FINE
90ó255 WHITE
10 0ó255 WHITE FINE
11
COLOR MARCOS
0ó10 NO FUNCTION
11ó30 RED 100% / GREEN UP / BLUE 0%
31ó50 RED DOWN / GREEN 100% / BLUE 0%
51ó70 RED 0% / GREEN 100% / BLUE UP
71ó90 RED 0% / GREEN DOWN / BLUE 100%
91ó110 RED UP / GREEN 0% / BLUE 100%
111ó130 RED 100% / GREEN 0% / BLUE DOWN
131ó150 RED 100% / GREEN UP / BLUE UP
151ó170 RED DOWN / GREEN DOWN / BLUE 100%
171ó195 ALL LEDS AT FULL OUTPUT
196ó200 2700K
201ó205 3000K
206ó210 3200K
211ó215 3500K
216ó220 4000K
221ó225 4200K
226ó230 4500K
231ó235 5600K
236ó240 6000K
241ó245 6500K
246ó250 7200K
251ó255 8000K
12
STROBE
0ó9NO FUNCTION
10ó99 STROBE FROM SLOW TO FAST 0 - 25Hz
100ó109 NO FUNCTION
110ó179 LIGHTNING STROBE
180ó189 NO FUNCTION
190ó255 RANDOM SROBE

18
DEUTSCH
13
AUTO
0ó40 NO FUNCTION
41ó50 ATUO1
51ó60 ATUO2
61ó70 ATUO3
71ó80 ATUO4
81ó90 ATUO5
91ó100 ATUO6
101ó110 ATUO7
111ó120 ATUO8
121ó130 ATUO9
131ó140 ATUO10
141ó150 PROGRAM1
151ó160 PROGRAM2
161ó170 PROGRAM3
171ó180 PROGRAM4
181ó190 PROGRAM5
191ó200 PROGRAM6
201ó210 PROGRAM7
211ó220 PROGRAM8
221ó230 PROGRAM9
231ó255 PROGRAM10
14 0ó255 AUTO SPEED ADJUSTMENT
15 0ó255 ZOOM
16
0ó200 NO FUNCTION
201ó220 ZOOM RESET
221ó255 NO FUNCTION
17
DIMMER SPEED
0ó9PRESET DIMMER SPEED FROM DISPLAY MENU
10ó29 OFF
30ó69 DIM1
70ó129 DIM2
130ó189 DIM3
190ó255 DIM4
DMX KANAL WERT FUNKTION

19
ENGLISH
PRODUCT SPECIFICATIONS
TECHNICAL SPECIFICATION
voltage 100-240V AC @ 50/60Hz
power consumption 130 Watt
LED 3 x 4in1 RGBW 40W
zoom 4,5° - 36°
operation temperature -20° - 45°C
housing aluminium die-cast
protection class IP 65
width 376 mm
depth 274 mm
height 210 mm
weight 7.30 kg
1.0
1.1
274 mm
274 mm
210 mm
263.8 mm
375.7 mm

20
ENGLISH
SAFETY WARNING
This product must be installed by a qualified professional.
All maintenance must be carried out by a qualified electrician.
A minimum distance of 0.5 m must be maintained between the
equipment and a combustible surface.
The product must always be operated in a well ventilated area.
DO NOT stare directly into the LED light source.
Always disconnect the power before carrying out any mainte-
nance.
The earth must always be connected to the ground.
Ensure that all parts of the equipment are kept clean and free of
dust.
