Expolite ProPAR X3 COB User manual

ProPAR X3 COB
Art.Nr.: led28305
Bedienungsanleitung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2019-07-31
User Manual
Eigenschaften
Bedienelemente
Steuerung
Specifications
Menu
Control

FOCON SHOWTECHNIC
Vertriebsgesellschaft mbH
Teichweg 4+6
D-49504 Lotte/Wersen
Telefon: ++49 (0) 541-77095-0
Fax: ++49 (0) 541-77095-27
[email protected]
www.focon-showtechnic.com
by
Die beiliegenden Bedienhinweise für Expolite
Geräte sind Bestandteil dieser Bedienungs-
anleitung. Lesen Sie diese sorgfältig, bevor
Sie das Gerät in Betrieb nehmen.
The enclosed General Information for Expolite
Units are part of these user manual. Read them
carefully before operating the device.

Inhalt - Content
Inhalt - Content
Seite / Page
Lieferumfang
Technische Daten
Abmessungen
Installation
Bedienung
Steuerung mit DMX512
Delivery
Product Information
Dimensions
Installation
Operation
Using DMX512 Controller
DE D-04
ENG
D-05
D-06
D-07
D-08
D-14
E-22
E-23
E-24
E-25
E-26
E-32

Lieferumfang
- Expolite ProPAR X3 COB
Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der
Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend
an Ihren Vertriebspartner.
- Anschlusskabel für Spannungsversorgung
- Bedienhinweise für Expolite Geräte
- Bedienungsanleitung
D-04

Technische Daten
Spannungsversorgung
Maximale Leistungsaufnahme
Gewicht
Betriebstemperatur
Abmessungen
Luftfeuchtigkeit*
Schutzklasse
Gehäuse
LEDs
Abstrahlwinkel
Steuerung
DMX-Kanäle
Anschlüsse
100V - 240V AC 50/60Hz
145W
320 x 217 x 418mm
6,5kg
Power In/Out | DMX In/Out
-20°C - 45°C
< 80%
IP 65
Aluminiumdruckguss Gehäuse
1x 150W RGBACL
16°
Stand-Alone / DMX512 / RDM
3 - 20 (3/6/7/10/13/20)
D-05
* Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren.
LED Treiberstrom
1A

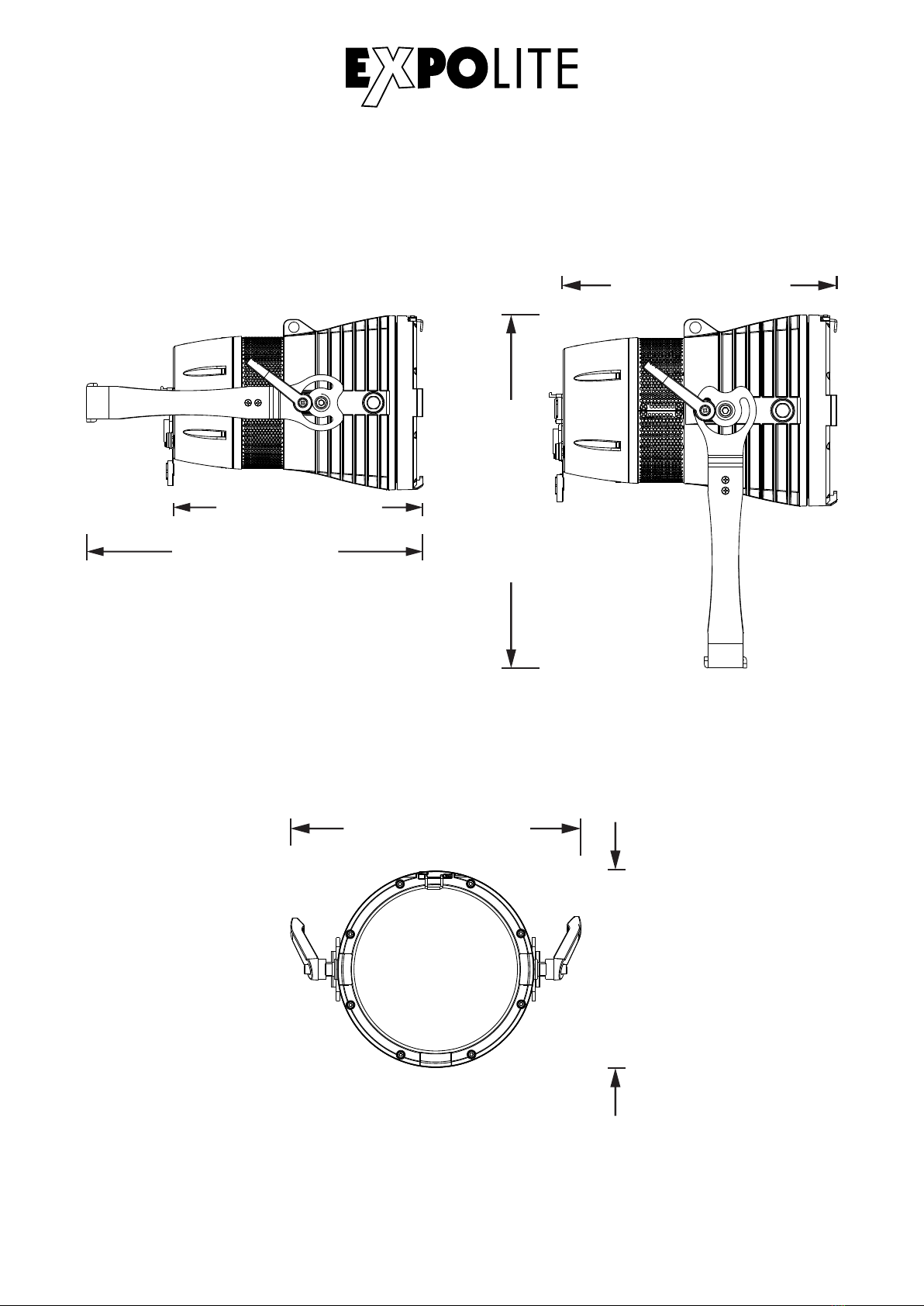

Abmessungen
D-06
400 mm
312 mm
320 mm
219 mm
312 mm
418 mm

Installation
Montage
Hängend
Das Gerät kann in jeder beliebigen Position verwendet werden. An dem
Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen
sicher montiert werden können. Geräte müssen entsprechend der jeweils
gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen
herabfallen versehen werden. Hierzu ist am Gerät eine Öse für Safeties
angebracht.
Stehend
Das Gerät kann direkt auf den montierten Bügel gestellt werden. Hierzu muss
dieser bis in den mechanischen Anschlag aufgeklappt werden.
HINWEIS
Das LED Modul kann in jeder beliebigen Lage betrieben werden.
DMX512
CONTROLLER
............
DMX Addr.1 DMX Addr.(Nx1)+1 DMX Addr.(Nx2)+1
DMX-Verbindung
Die Geräte mit geeigneten DMX-Kabeln miteinander und mit dem Kontroller verbinden.
Die vorgesehenen DMX-Adressen und Personalities an den Geräten einstellen.
Verbindung der Spannungsversorgung
Bei 230V Netzspannung: maximal 12 Geräte in Reihe.
Bei 110V Netzspannung: maximal 6 Geräte in Reihe.
D-07

Bedienung
MENU - Taste:
ENTER-Taste:
UP-Taste:
DOWN-Taste
ENTER UP DOWN
MENU
Eine Menüebene aufwärts
In gewähltes Menü springen; Eingabe bestätigen
Aufwärts blättern; Wert erhöhen
Abwärts blättern; Wert verringern
Bedienelemente am Gerät
Menüstruktur
D-08
MENU
PERSON HSIC
ADDRESS 001-512
PERSON HSIC
GREEN
BLUE
AMBER
LIME
STATIC RED
0-255
CYAN
0-25
BASIC
STROBE
0-255
0-255
0-255
0-255
0-255
PERSON
RUN MODE DMX
SLAVE
PERSON
PERSONALITY
TOUR
CLR
HSIC
SSP
Tr16
L106
PERSON
PRESET COLOR
L019
R05
L194
R54
R08
R89
R80
R86
L213
R377
L202
L101
L328
R3314
L768
o
o
o
AUTO.1
AUTO.2
AUTO.10
PERSON
AUTO PROGRAM
o
o
o
PR.01
PR.02
PR.10
HSICEDIT PROGRAM1
PROGRAM2
o
o
o
PROGRAM10
SCENE-01
SCENE-02
SCENE-10
o
o
o
RED
GREEN
BLUE
AMBER
LIME
CYAN
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
STROBE
TIME
0 - 255
0 - 255
FADE 0 - 255

MENU
HSIC
SETTING **** UPLOAD **** SEND
RESET **** RESET
DIMMER DIM4
DIM3
DIM2
DIM1
OFF
DMX ERROR SAVE
BLACK
PWM_RATE 600HZ
1200HZ
2000HZ
4000HZ
6000HZ
25000HZ
POWER CCT 2700K
3200K
4200K
NORMAL
COLOR OFF
RGBTOW
UC
FANS SLOW
NORMAL
FAST
AUTO
MODE SETTING SELF
MASTER
HSICCCT **** 1800K RED 0-255
HSICKEY ON
OFF
2200K
2700K
3000K
3200K
3500K
4000K
4200K
4500K
5600K
6000K
6500K
7200K
8000K
GREEN
BLUE
AMBER
LIME
CYAN
0-255
0-255
0-255
0-255
0-255
RGBTOW RED
GREEN
BLUE
0-255
0-255
0-255
CALR **** OK
HSIC
INFO VERSION
RDM
VXX
UID
LABEL
35xxxxxxxxxxxx
PROPAR X3 COB
D-09

DMX-Adresse einstellen
Im Menü ADDRESS wird die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem
Wechsel der Personality erhalten.
MENU
D-10
DMX-Kanalbelegung einstellen
MENU
Im Menü PERSONALITY wird die Belegung der DMX-Kanäle des Gerätes festgelegt. Es stehen die
Modi BASIC(3 Kanäle), CLR (6 Kanäle), HSIC (7 Kanäle), SSP (10 Kanäle), TOUR (13 Kanäle) und
TR16 (20 Kanäle) zur Verfügung.
PERSON HSIC
ADDRESS 001-512
BASIC
PERSON
PERSONALITY
TOUR
CLR
HSIC
SSP
Tr16
Statische Farbe einstellen
Im Menü werden im Punkt STATIC statische Farben für den Stand-Alone Betrieb eingestellt. Diese
werden anhand der DMX-Werteskala 0-255 für Rot (RED), Grün (GREEN), Blau (BLUE), Gelb
(AMBER), Hellgrün (LIME) und (CYAN), sowie dem Stroboskopwert 0-25Hz (STROBE) gemischt.
MENU
PERSON HSIC
GREEN
BLUE
AMBER
LIME
STATIC RED
0-255
CYAN
0-25
STROBE
0-255
0-255
0-255
0-255
0-255
Vorgespeicherte statische Farbe einstellen
MENU
Im Menü PRESET COLOR können bestimmte, im Gerät gespeicherte Farben nach RAL- (R) und
LEE-Farbkatalog (L) ausgewählt werden.
L106
PERSON
PRESET COLOR
L019
R05
L194
R54
R08
R89
R80
R86
L213
R377
L202
L101
L328
R3314
L768

Automatikprogramme abspielen
MENU
PERSON
AUTO PROGRAM HSIC
AUTO1
o
o
o
HSIC
AUTO2
HSIC
AUTO10
HSIC
PROGRAM1
HSIC
PROGRAM2
HSIC
PROGRAM10
o
o
o
SPEED 0 - 255
Im Menü werden im Punkt AUTO PROGRAM die im Gerät gespeicherten Automatikprogramme
abgespielt. Die Programme AUTO1 bis AUTO10 sind fest im Gerät hinterlegt. Die Programme
PROGRAM1 bis PROGRAM10 sind editierbar. Dies wird unter Editieren benutzerdefinierter
Programme beschrieben. Automatikprogramme werden als Master an verbundene Slave-Geräte
übertragen. Für den Master-Slave-Betrieb werden Signale über die DMX-Leitung gesendet. Dies
kann dritte Geräte stören.
Runmode auswählen
Im Menü RUN MODE wird der Betriebsmodus eingestellt. Für den Betrieb an einem DMX-Kontroller
muss DMX aktiviert werden. Im Modus SLAVE wird das Gerät von einem Master-Gerät gesteuert.
MENU
PERSON
RUN MODE HSICDMX
HSIC
SLAVE
Editieren benutzerdefinierter Programme
Im Menü EDIT werden die Benutzerprogramme PROGRAM1 bis PROGRAM10 editiert.
Jedes Programm kann aus bis zu 10 Schritten bestehen (SCENE-01 - SCENE-10). Jeder Schritt
besteht aus den Parametern Farbe RGBALC, Stroboskop (STROBE) „0-25Hz“, Dauer des Steps
(TIME) und Überblendzeit (FADE).
Benutzerprogramme können auf andere Geräte überspielt werden, siehe Master-/Slave Menü.
HINWEIS: Für weniger als 10 Schritte müssen TIME und FADE des letzten Schrittes auf 0 gesetzt
werden.
Beispiel für Time-Settings eines Stand-Alone Programmes mit 3 Schritten:
Step 1 TIME = 4 FADE = 3
Step 2 TIME = 5 FADE = 2
Step 3 TIME = 0 FADE = 0
MENU
HSICEDIT PROGRAM1
PROGRAM2
o
o
o
PROGRAM10
SCENE-01
SCENE-02
SCENE-10
o
o
o
RED
GREEN
BLUE
AMBER
LIME
CYAN
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
STROBE
TIME
0 - 255
0 - 255
FADE 0 - 255
D-11

D-12
Verschiedene Einstellungen
MENU
HSIC
SETTING **** UPLOAD **** SEND
RESET **** RESET
DIMMER DIM4
DIM3
DIM2
DIM1
OFF
DMX ERROR SAVE
BLACK
PWM_RATE 600HZ
1200HZ
2000HZ
4000HZ
6000HZ
25000HZ
POWER CCT 2700K
3200K
4200K
NORMAL
COLOR OFF
RGBTOW
UC
FANS SLOW
NORMAL
FAST
AUTO
MODE SETTING SELF
MASTER
Das Passwort lautet: UP - DOWN - UP - DOWN - ENTER
UPLOAD: sendet die benutzerdefinierten Programme an verbundene Slave-Geräte.
RESET: setzt die editierbaren Einstellungen zurück auf die Werkseinstellungen.
DIMMER: stellt die gewünschte Dimmkurve zur Simulation eines Halogenleuchtmittels ein (OFF/
DIM1/DIM2/DIM3/DIM4).
DMX ERROR: stellt das Verhalten bei Unterbrechung des DMX-Signals ein. SAVE um den letzten
empfangenen Wert zu halten, oder BLACK für Blackout.
PWM_RATE: bietet die Möglichkeit die PWM-Frequenz des Gerätes anzupassen (600HZ/1200HZ/
2000HZ/2400HZ/6000HZ/25000HZ).
POWER CCT: wählt die Farbtemperatur bei vollem Output. 2700K/3200K/4200K und NORMAL
können eingestellt werden.
COLOR: bietet die Möglichkeit eine Farbkalibrierung auszuwählen. Unter UC wird der Uniform-Color-
Modus aktiviert, der die werksseitige Angleichung aller Geräte der Tour-LED Familie abruft. Unter
RGBTOW werden die unter CCT\RGBTOW eingestellten Werte verwendet. Bei OFF wird keine
Kalibrierung genutzt. So erreicht das Gerät die maximale Helligkeit.
FANS: Die Geschwindigkeit des verbauten Lüfters kann in drei Stufen langsam (SLOW), normal
(NORMAL) oder schnell (FAST) fest eingestellt werden oder über die Option AUTO entsprechend
der aktuellen Temperatur der LED-Einheit automatisch vom Gerät geregelt werden.
MODE SETTING: legt fest, ob das Gerät Daten als Master an andere Geräte sendet (MASTER) oder
nicht (SELF).

D-13
Aktivieren des Passwortschutzes
Im Menüpunkt KEY wird der Passwortschutz des Gerätes bei Gerätestart aktiviert oder de-
aktiviert. Wenn KEY auf ON gestellt ist, startet das Gerät gesperrt und das Menü wird jeweils
30 Sekunden nach der letzten Eingabe erneut gesperrt. Für Änderungen im Menü muss dann das
Passwort UP - DOWN - UP - DOWN - ENTER eingegeben werden.
MENU
PERSON HSICKEY ON
HSIC
OFF
MENU
Kalibrierung und Weißabgleich
Im Menü CCT werden die Weißkalibrierungen eingestellt.
Im Untermenü ??? können die vorprogrammierten Farbtemperaturen geändert werden.
Untermenü RGBTOW wird der Weißwert für die Eingabe der maximalen DMX-Werte eingestellt. Wenn
diese Kalibrierung aktiviert ist und das Gerät die DMX-Werte RGB = 255, 255, 255 empfängt, wird
das hier hinterlegte Weiß ausgegeben.
HINWEIS: Der Maximalwert kann auf „0" begrenzt werden. In diesem Fall reagiert ein Farbkanal
nicht auf einen gesendeten DMX-Wert. Dies kann als Gerätefehler fehlinterpretiert werden.
Um geänderte Kalibrierungen wieder auf die Werkseinstellungen zurückzusetzen, muss die Eingabe
CALR mit dem Passwort (UP - DOWN - UP - DOWN - ENTER) bestätigt werden.
HSICCCT **** 1800K RED 0-255
2200K
2700K
3000K
3200K
3500K
4000K
4200K
4500K
5600K
6000K
6500K
7200K
8000K
GREEN
BLUE
AMBER
LIME
CYAN
0-255
0-255
0-255
0-255
0-255
RGBTOW RED
GREEN
BLUE
0-255
0-255
0-255
CALR **** OK
Info-Menü
MENU
Im Info-Menü (INFO), Untermenü VERSION wird die z.Zt. installierte Firmwareversion des Gerätes
angezeigt.
Im Untermenü RDM kann im Untermenü UID die RDM-ID des Gerätes und im Untermenü LABEL
die Bezeichnung des Gerätes eingesehen werden.
HSIC
INFO VERSION
RDM
VXX
UID
LABEL
35xxxxxxxxxxxx
PROPAR X3 COB

DMX-Kanalbelegung
Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich
viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend.
Es sind 6 DMX-Personalities (3-/6-/7-/10-/13-/20-Kanäle) wählbar.
Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen.
Auf der Website steht das aktuellste Dokument „DMX-Channels“ als pdf zum Download zur
Verfügung.
Steuerung mit DMX512
D-14
BASIC
1 0-255 Master Dimmer
Preset Colours
0-11 No Function
11-20 L106
21-30 R05
31-40 L194
41-50 R54
51-60 L019
61-70 R08
71-80 R89
81-90 R86
91-100 L213
101-110 R377
111-120 R80
121-130 L202
131-140 L328
141-150 R3314
151-160 L101
161-170 L768
171-255 No Function
Colour Macro & White
0-10 No Function
11-30 Red 100% / Green Up / Blue 0%
31-50 Red Down / Green 100% / Blue 0%
51-70 Red 0% / Green 100% / Blue Up
71-90 Red 0% / Green Down / Blue 100%
91-110 Red Up / Green 0% / Blue 100%
111-130 Red 100% / Green 0% / Blue Down
131-150 Red 100% / Green Up / Blue Up
151-170 Red Down / Green Down / Blue 100%
171-195 All Led at Full Output
196-199 1800K
200-203 2200K
204-207 2700K
208-211 3000K
212-215 3200K
2
3

D-15
216-219 3500K
220-223 4000K
224-227 4200K
228-231 4500K
232-235 5600K
236-239 6000K
240-243 6500K
244-247 7200K
248-255 8000K
3
CLR
1 0-255 Red
2 0-255 Green
3 0-255 Blue
4 0-255 Amber
5 0-255 Lime
6 0-255 Cyan
SSP
1 0-255 Master Dimmer
2 0-255 Dimmer Fine
3 0-255 Red
4 0-255 Green
5 0-255 Blue
6 0-255 Amber
7 0-255 Lime
8 0-255 Cyan
Strobe
0-9 No Function
10-99 Strobe (Slow to fast)
100-109 No Function
110-179 Lightning Strobe
180-189 No Function
190-255 Random Strobe
Dimmer Speed
0-9 No Function
10-29 Off
30-69 Dim1
70-129 Dim2
130-189 Dim3
190-255 Dim4
9
10

D-16
HSIC
1 0-255 Intensity
2 0-255 Hue
3 0-255 Hue Fine
4 0-255 Saturation
Colour Temperature
0-10 No Function
11-28 1800K
29-46 2200K
47-64 2700K
65-82 3000K
83-100 3200K
101-118 3500K
119-136 4000K
137-154 4200K
155-172 4500K
173-190 5600K
191-208 6000K
209-226 6500K
227-244 7200K
245-255 8000K
Strobe
0-9 No Function
10-99 Strobe (Slow to fast)
100-109 No Function
110-179 Lightning Strobe
180-189 No Function
190-255 Random Strobe
Dimmer Speed
0-9 No Function
10-29 Off
30-69 Dim1
70-129 Dim2
130-189 Dim3
190-255 Dim4
6
7
5

D-17
TOUR
1 0-255 Master Dimmer
2 0-255 Red
3 0-255 Green
4 0-255 Blue
5 0-255 Amber
6 0-255 Lime
7 0-255 Cyan
Preset Colours
0-11 No Function
11-20 L106
21-30 R05
31-40 L194
41-50 R54
51-60 L019
61-70 R08
71-80 R89
81-90 R86
91-100 L213
101-110 R377
111-120 R80
121-130 L202
131-140 L328
141-150 R3314
151-160 L101
161-170 L768
171-255 No Function
Colour Macro & White
0-10 No Function
11-30 Red 100% / Green Up / Blue 0%
31-50 Red Dow n / Green 100% / Blue 0%
51-70 Red 0% / Green 100% / Blue Up
71-90 Red 0% / Green Down / Blue 100%
91-110 Red Up / Green 0% / Blue 100%
111-130 Red 100% / Green 0% / Blue Dow n
131-150 Red 100% / Green Up / Blue Up
151-170 Red Down / Green Down / Blue 100%
171-195 All Led at Full Output
196-199 1800K
200-203 2200K
204-207 2700K
208-211 3000K
212-215 3200K
216-219 3500K
8
9

220-223 4000K
224-227 4200K
228-231 4500K
232-235 5600K
236-239 6000K
240-243 6500K
244-247 7200K
248-255 8000K
Auto
0 - 40 No Function
41-50 Auto 1
51-60 Auto 2
61-70 Auto 3
71-80 Auto 4
81-90 Auto 5
91-100 Auto 6
101-110 Auto 7
111-120 Auto 8
121-130 Auto 9
131-140 Auto 10
141-150 Program 1
151-160 Program 2
161-170 Program 3
171-180 Program 4
181-190 Program 5
191-200 Program 6
201-210 Program 7
211-220 Program 8
221-230 Program 9
231-255 Program 10
11 0-255 Auto Speed Adjustment
Strobe
0-9 No Function
10-99 Strobe (Slow to fast)
100-109 No Function
110-179 Lightning Strobe
180-189 No Function
190-255 Random Strobe
Dimmer Speed
0-9 No Function
10-29 Off
30-69 Dim1
70-129 Dim2
130-189 Dim3
190-255 Dim4
10
12
13
9
D-18

D-19
TR16
1 0-255 Master Dimmer
2 0-255 Master Dimmer Fine
3 0-255 Red
4 0-255 Red Fine
5 0-255 Green
6 0-255 Green Fine
7 0-255 Blue
8 0-255 Blue Fine
9 0-255 Amber
10 0-255 Amber Fine
11 0-255 Lime
12 0-255 Lime Fine
13 0-255 Cyan
14 0-255 Cyan Fine
Preset Colours
0-11 No Function
11-20 L106
21-30 R05
31-40 L194
41-50 R54
51-60 L019
61-70 R08
71-80 R89
81-90 R86
91-100 L213
101-110 R377
111-120 R80
121-130 L202
131-140 L328
141-150 R3314
151-160 L101
161-170 L768
171-255 No Function
Colour Macro & White
0-10 No Function
11-30 Red 100% / Green Up / Blue 0%
31-50 Red Down / Green 100% / Blue 0%
51-70 Red 0% / Green 100% / Blue Up
71-90 Red 0% / Green Down / Blue 100%
91-110 Red Up / Green 0% / Blue 100%
111-130 Red 100% / Green 0% / Blue Down
131-150 Red 100% / Green Up / Blue Up
151-170 Red Down / Green Down / Blue 100%
171-195 All Led at Full Output
16
15

D-20
196-199 1800K
200-203 2200K
204-207 2700K
208-211 3000K
212-215 3200K
216-219 3500K
220-223 4000K
224-227 4200K
228-231 4500K
232-235 5600K
236-239 6000K
240-243 6500K
244-247 7200K
248-255 8000K
Auto
0 - 40 No Function
41-50 Auto 1
51-60 Auto 2
61-70 Auto 3
71-80 Auto 4
81-90 Auto 5
91-100 Auto 6
101-110 Auto 7
111-120 Auto 8
121-130 Auto 9
131-140 Auto 10
141-150 Program 1
151-160 Program 2
161-170 Program 3
171-180 Program 4
181-190 Program 5
191-200 Program 6
201-210 Program 7
211-220 Program 8
221-230 Program 9
231-255 Program 10
18 0-255 Auto Speed Adjustment
Strobe
0-9 No Function
10-99 Strobe (Slow to fast)
100-109 No Function
110-179 Lightning Strobe
180-189 No Function
190-255 Random Strobe
17
19
16
