Expolite CONTOURLED 2X4S User manual

01
DEUTSCH
CONTOURLED 2X4S
BEDIENUNGSANLEITUNG
FÜR LED42000
USER MANUAL
FOR LED42000
CONTOURLED 2X4S

02
DEUTSCH
PRODUKTEIGENSCHAFTEN
TECHNISCHE DATEN
Spannung 100-240VAC 50-60Hz
Leistungsaufnahme 180 Watt
LEDs 2 x 60W RGBW 4in1 +
0.5W RGB 3in1
Betriebstemperatur 0° - 40°C
Schutzklasse IP20
Breite 300 mm
Tiefe 332 mm
Höhe 130 mm
Gewicht 7,00 kg
1.0
1.1
300 mm 143 mm 90 mm
332 mm
237 mm
15 mm

03
DEUTSCH
SICHERHEITSHINWEISE
LESEN SIE VOR DER INBETRIEBNAHME IMMER DIE BEDIENUNGS-
ANLEITUNG. STELLEN SIE SICHER, DASS DER AM GERÄT ANGEGE-
BENE WERT FÜR DIE NETZSPANNUNG DEM DER VERSORGUNGS-
SPANNUNG VOR ORT ENTSPRICHT.
Dieses Produkt darf nur von qualifiziertem Fachpersonal installiert
werden.
Arbeiten am Gerät dürfen nur von qualifizierten Servicekräften
vorgenommen werden.
Ein Mindestabstand von 0,5 m zur nächsten Oberfläche muss
eingehalten werden.
Das Produkt darf nur in gut belüfteten Räumen betrieben werden.
Nie direkt in die Lichtquelle schauen.
Immer die Spannungsversorgung trennen bevor Arbeiten an dem
Gerät durchgeführt werden.
Der Schutzleiter muss immer verbunden sein.
Es muss gewährleistet werden, dass das Gerät nicht verschmutzt ist.
ACHTUNG: ERSTICKUNGSGEFAHR DURCH KUNSTSTOFFTÜTEN
Das Produkt hat unser Werk in bestem Zustand verlassen. Um
diesen für einen sicheren Betrieb aufrecht zu erhalten, muss der
Benutzer stets die Anweisungen und Sicherheitshinweise in dieser
Bedienungsanleitung beachten.
Vermeiden Sie, dass Rütteln oder harte Schläge auf Teile des Ge-
rätes einwirken. Stellen Sie sicher, dass das Gerät sauber und frei
von Staub ist. Stellen Sie stets sicher, dass die Verbindungen zur
Versorgung korrekt und sicher angeschlossen sind.
Zeigt sich am Gerät eine Fehlfunktion, wenden Sie sich unverzüg-
lich an Ihren Vertriebspartner. Wird das Gerät transportiert, wird
empfohlen dafür die originale Verpackung zu nutzen, mit der das
Gerät ab Werk geliefert wird.
ACHTUNG: DAS GERÄT NICHT IN BETRIEB NEHMEN, WENN ES
OFFENSICHTLICHE BESCHÄDIGUNGEN AUFWEIST!

04
DEUTSCH
Für Geräte mit Schutz gegen Fremdkörper und Wasser nach
IP-Code
Die Schutzart eines Gerätes wird anhand genormter Prüfverfahren
festgestellt. Zur Einordnung der Schutzart wird der IP-Code be-
nutzt. Dieser setzt sich aus den Buchstaben IP und zwei Kennzif-
fern zusammen.
Die erste Kennzier beschreibt den Schutz gegen das Eindringen
von Festkörpern, gibt also an, wie weit das Gehäuse ein Berühren
von elektrischen Bauteilen und ein Eindringen von Festkörpern
unterbindet.
Die zweite Kennzier gibt die Abschirmung gegen Wasser an.
Hierbei wird die schädliche Wirkung von Wasser anhand verschie-
dener Abstufungen definiert und ausdrücklich nicht die Dichtigkeit.
So kann ein Gehäuse bauartbedingt eine schädliche Wirkung von
Wasser unterbinden ohne hierzu vollkommen gegen Eindringen
von Wasser abgeschirmt zu sein!
SCHUTZARTEN ANHAND VON BEISPIELEN:
IP20: Fernhalten von Objekten >12,5mm „Fingerschutz“; Kein
Schutz gegen Wasser.
Typische Schutzklasse für Geräte für den Innenbereich.
IP33: Fernhalten von Fremdkörpern >2,5mm und Schutz gegen
Fallwasser bis 60° aus der Senkrechten.
Gängiger Schutz bei LED-Scheinwerfern mit Powercon und
XLR-Einbaubuchse auf der Unterseite. Diese Schutzklasse ist
Lageabhängig und bezieht sich immer auf die primär vorgesehene
Einsatzlage. Z.B. Floorspot auf dem Boden stehend.
IP54: Vollständiger Berührungsschutz und Schutz gegen
Sprühwasser aus allen Richtungen.
Bei Geräten, die für den eingeschränkten Außeneinsatz geeig-
net sind.
IP65: Staubdicht und Schutz gegen Strahlwasser aus allen Rich-
tungen.
Gängige Schutzklasse für LED-Scheinwerfer für den Außenein-
satz. Hier ist ein temporärer Einsatz weitestgehend unabhängig
von Witterungseinflüssen möglich.
IP67: Staubdicht und Schutz gegen kurzzeitiges Untertauchen.
Ein kurzzeitiges Untertauchen bis 1,5 m ist abgesichert.
SCHUTZ GEGEN FREMDKÖRPER UND WASSER
1.3

05
DEUTSCH
TEMPORÄRER BETRIEB
Grundsätzlich ist Veranstaltungsequipment immer für den
vorübergehenden Einsatz konzipiert, der einer repräsentativen
Anwendung für Eventbeleuchtung entspricht. Hierzu zählen Kon-
zerte, Festivals, Einsätze in Spielstätten wie Theatern, Clubs und
Diskotheken oder vergleichbare Venues.
Ein Dauerbetrieb, besonders unter Außenbedingungen oder
eine dauerhafte bauliche Anbringung im Außenbereich kann zu
Einschränkungen in der Funktion sowie vorzeitiger Ermüdung der
Dichtungen, Kabel und Oberflächenbeschichtung führen.
EINSCHRÄNKUNGEN DER IP SCHUTZART
Eine IP-Schutzart gibt nicht im allgemeinen eine Witterungsbe-
ständigkeit an! Faktoren wie Umgebungstemperatur und Lichtein-
wirkung durch Sonnenlicht (speziell der UV-Anteil) werden nicht
berücksichtigt!
Weiterhin sind teilweise gerätespezifische Maßnahmen wie Ab-
deckungen und Verschlusskappen notwendig um die angegebene
Schutzart zu erreichen Dichtungen in Geräten sind aus alternden
Materialien hergestellt. Um eine Schutzart zu aufrecht zu erhalten
müssen Dichtungen sowie Anzugsdrehmomente der Verschrau-
bungen regelmäßig einer Prüfung unterzogen und bei Bedarf in
einer Fachwerkstatt erneuert werden!

06
DEUTSCH
INSTALLATION
Bei 220~240V: maximal 17 Geräte in Reihe
Bei 110~120V: maximal 8 Geräte in Reihe
HINWEIS!
Wenn das Signalkabel zwischen dem DMX-Kontroller und den
Geräten sowie zwischen den einzelnen Geräten eine Länge von
60 m übersteigt, kann es zu Signalstörungen kommen. In diesem
Fall wird ein Signalverstärker empfohlen.
HINWEIS!
Das LED-Modul kann in jeder beliebigen Position montiert werden.
Die Neigung im Bügel kann bequem durch lösen der Arretierungs-
schraube verstellt werden.
HÄNGEND: Das Gerät kann
an dem Haltebügel hängend
montiert werden. Hierzu muss
eine geeignete Befestigung wie
eine Traversenschelle benutzt
werden. Bitte achten Sie auf
geltende Vorschriften zur
Sicherung wie das Anschlagen
eines Sicherungsseiles.
Matrix: Durch die Verbinder-
mechanismen können meh-
rere Geräte zu einer Matrix
zusammengesetzt werden.
Eine Sichere Montage an den
Haltebügeln und eine geeigne-
te Sicherung sind notwendig.
BEFESTIGUNG
STROMVERSORGUNG
2.0
2.1
2.2

07
DEUTSCH
DISPLAYMENÜ3.0
Menu: Weiter zum nächsten Menü.
Enter: Auswahl des aktuellen Punktes.
Up: Scrollen durch das Menü oder
erhöhen von Werten.
Down: Scrollen durch das Menü oder
senken von Werten
BEDIENUNG
MENÜSTRUKTUR3.2
3.1
AUTOPRO.
ADRESS
MENÜ
AUTO.01
0 - 512
PERSONALITY
BASIC
STANDARD
EXTENDET
TEST
AURA
BEAM
ALL
LINEAR CTO
3200 K
6500 K
8000 K
2700 K
5600 K
4200 K
7200 K
10000 K
AUTO.02
RUN MODE DMX
SLAVE
AUTO.10
STATIC RED 1
RED A1
RED 2
RED A2
BLUE 1
BLUE A1
BLUE 2
BLUE A2
WHITE 2
WHITE A2
GREEN 1
GREEN A1
GREEN 2
GREEN A2
WHITE 1
WHITE A1
R. (0 - 255)
R. (0 - 255)
R. (0 - 255)
R. (0 - 255)
B. (0 - 255)
B. (0 - 255)
G. (0 - 255)
G. (0 - 255)
G. (0 - 255)
G. (0 - 255)
W. (0 - 255)
W. (0 - 255)
B. (0 - 255)
B. (0 - 255)
W. (0 - 255)
W. (0 - 255)
SOUND SOUND 1
SOUND 3
SOUND 2
SENSIVITY (0 - 255)
weiter nächste Seite →

08
DEUTSCH
SET
CALIB.
WHT BALAN
BEAM 1
BEAM 2
DISPLAY SET

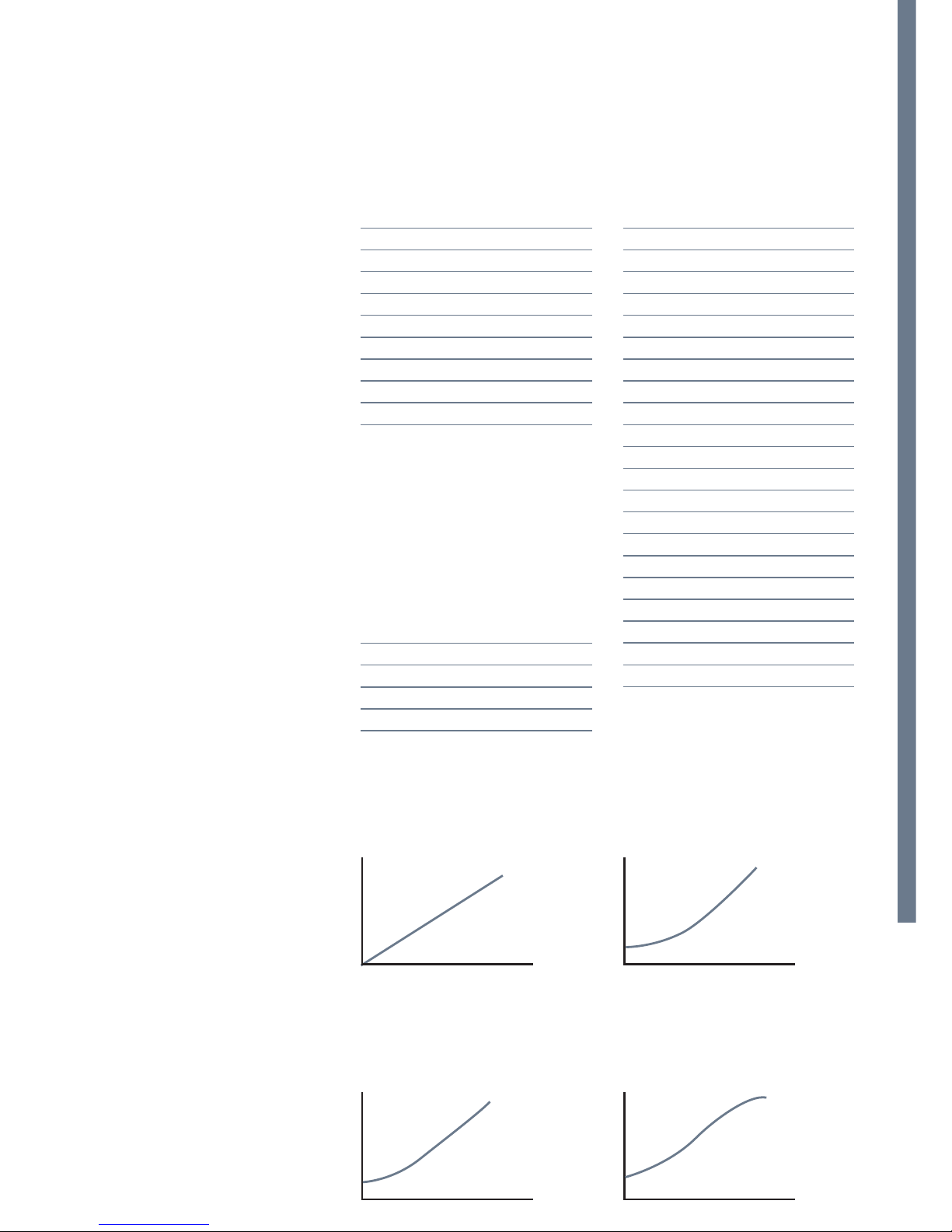

DIM CURVE
ON/OFF
R. (0-255)
INFO TIME
TEMPR.
SOFTWARE
POWER
HEAD 1
VXX
HEAD 2
TOTAL
LAST RUN
XXX H
XX °C
XX °C
XXX H
XXX H
R. (0-255)
G. (0-255)
G. (0-255)
B. (0-255)
B. (0-255)
FLASH
CURV 3
CURV 1
CURV 4
OFF
CURV 2
TIMER
FACT. RESET
NO/YES
2 -60 MIN.
ON/OFF
ON/OFF
FAN CONTROL
LOW
AUTO
HIGH
FLIP
3.3
Im Menü STATIC wird aus den Farbwerten anhand der DMX-Werte-
skala (0 - 255) eine statische Szene eingestellt.
STATISCHE FARBE EINSTELLEN
MENÜ STATIC RED 1
RED A1
RED 2
RED A2
BLUE 1
BLUE A1
BLUE 2
BLUE A2
WHITE 2
WHITE A2
GREEN 1
GREEN A1
GREEN 2
GREEN A2
WHITE 1
WHITE A1
R. (0 - 255)
R. (0 - 255)
R. (0 - 255)
R. (0 - 255)
B. (0 - 255)
B. (0 - 255)
G. (0 - 255)
G. (0 - 255)
G. (0 - 255)
G. (0 - 255)
W. (0 - 255)
W. (0 - 255)
B. (0 - 255)
B. (0 - 255)
W. (0 - 255)
W. (0 - 255)

09
DEUTSCH
3.4
3.5
3.6
Im Menü AUTO PROGRAM werden die 10 vorgegebenen Au-
to-Programme aktiviert. Mit SPEED wird die Geschwindigkeit der
Autoprogramme eingestellt.
Im Menü SOUND Menü werden die 3 vorgegebenen Sound-Pro-
gramme aktiviert. Mit SENSIVITY wird Empfindlichkeit eingestellt.
Im RUN-MODE Menü wird die Betriebsweise des Gerätes festge-
legt.
DMX: Das Gerät reagiert auf Eingaben durch einen DMX-Kontroller
SLAVE: Das Gerät folgt einem Gerät im Static oder Auto Mode,
wenn es durch XLR-Kabel verbunden ist.
HINWEIS!
Geräte im Auto oder Static Mode senden Signale auf den XLR-
Anschlüssen und können DMX stören.
ABSPIELEN DER AUTOMATIK PROGRAMME
SOUND STEUERUNG
RUN MODE
MENÜ
MENÜ
MENÜ
AUTOPRO. AUTO.01
AUTO.02
AUTO.10
SOUND SOUND 1
SOUND 3
SOUND 2
SENSIVITY (0 - 255)
RUN MODE DMX
SLAVE
3.7
Im Menü ADDRESS wird die DMX-Startadresse des Gerätes
eingestellt.
DMX512 ADRESSE
MENÜ ADDRESS 000-512

10
DEUTSCH
3.8
3.9
3.10
3.11
Im Menü Personality wird die gewünschte DMX-Kanalbelegung
eingestellt.
Im Menü TEST wird der Selbsttest ausgeführt. Es können die
Beam und die Auraringe separat oder das gesamte Gerät getestet
werden.
Im Linear CTO Menü können vorprogrammierte Farbtemperaturen
abgerufen werden.
Im CALIB Menü können die Beams abgeglichen werden. Hierzu
wird der maximale Output der jeweiligen Farbwerte begrenzt. Um
die Funktion zu aktivieren, muss die White Balance mit ON aktiviert
werden.
DMX PERSONALITY
GERÄTE TEST
LINEAR CTO
BALANCE UND KORREKTUREINSTELLUNGEN
MENÜ
MENÜ
MENÜ
MENÜ
PERSONALITY
BASIC
STANDARD
EXTENDET
TEST
AURA
BEAM
ALL
LINEAR CTO
3200 K
6500 K
8000 K
2700 K
5600 K
4200 K
7200 K
10000 K
SET
CALIB.
WHT BALAN
BEAM 1
BEAM 2
ON/OFF
R. (0-255)
R. (0-255)
G. (0-255)
G. (0-255)
B. (0-255)
B. (0-255)
