EYELA N-3010 User manual

R06
This instruction manual is designed to use the product efficiently and safely
with keeping its best performance.
Please keep this manual in a place easily accessible to every user.
IMPORTANT
N-3010
Rotary
Vacuum Evaporator
Tokyo Rikakikai Co., Ltd.
Be sure to read “Safety precautions”
before use.

②
③
22
16
Do not touch the
clamp while the
sample flask is rotating.
Fear of injury
①
※N-3010W와N-3010N은 진공조절장비 조립을 포함하지 않습니다.
※N-3010V와N-3010N은 받침대를 포함하지 않습니다.
경고 라벨은 제품의 부착되어있습니다.
위치는 하단 박스를 참조하세요. 장비를 사용하기 전에 확인하시기 바랍니다.
용도 이외의 목적으로 사용하지 않도록 합니다.
※경고 라벨이 손상되어 있는 경우 연락주시기 바랍니다.
제품에 부착된 경고문구 Warning display on the product
Do not touch
evaporating flask and
bath while running the
product.
CAUTION
Hot surface
Fire hazard
Use high-temperature
heat medium and
exercise care when
setting temperature.
WARNING
CAUTION
주의: 부상을 입을 수 있으니 샘플
플라스크가 회전하는 동안에는
클램프를 만지지 마시오.
주의: 장비가 운전하는 동안에는
표면이 뜨거운 샘플 플라스크와
수조를 만지지 마시오.
경고: 화재 위험이 있는 고온
열매체를 사용하므로 온도 설정시에
각별히 주의하시기 바랍니다.

1. 안전하게 사용하려면 For safety use -----------------1
2. 제품 개요 Outline of the product
2-1 적용 Application ------------------------------------ 2
2-2 사양 Specification ---------------------------------- 2
2-3 각 부의 명칭 Description ------------------------- 3
2-4 제어 모드 Control mode -------------------------- 5

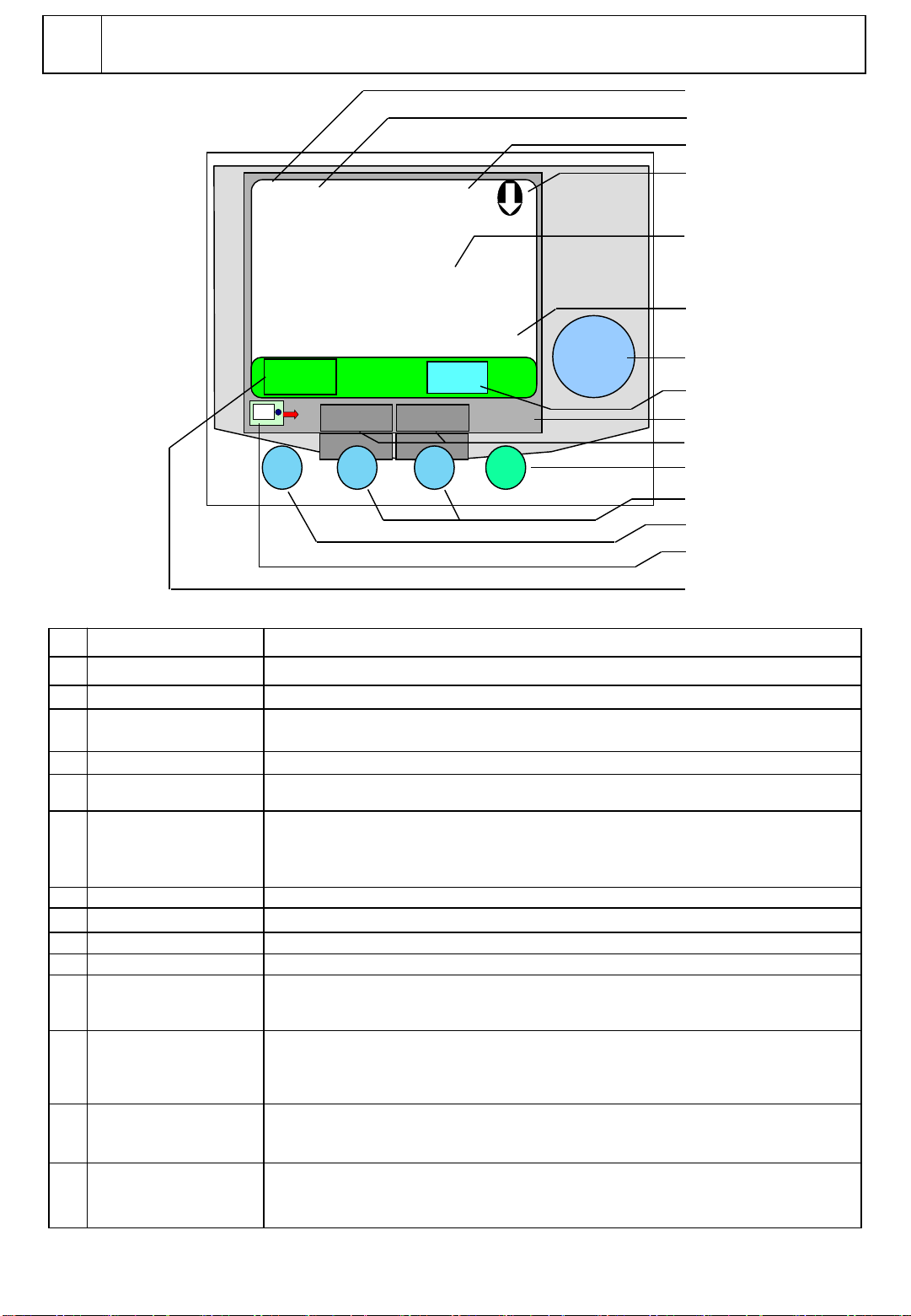

3. 운전부의 명칭 Description of operating portion
3-1 운전 패널 Operation panel ------------------------ 7
3-2 운전부의 본체, 안전기능 특징, 알람 기능
Operating portion of the main unit・safety
features・alarm functions------------------------ 8
3-3 진공 컨트롤러, 알람, 경고 기능
Vacuum controller・alarm・warning functions -- 9
4. 운전 Operation

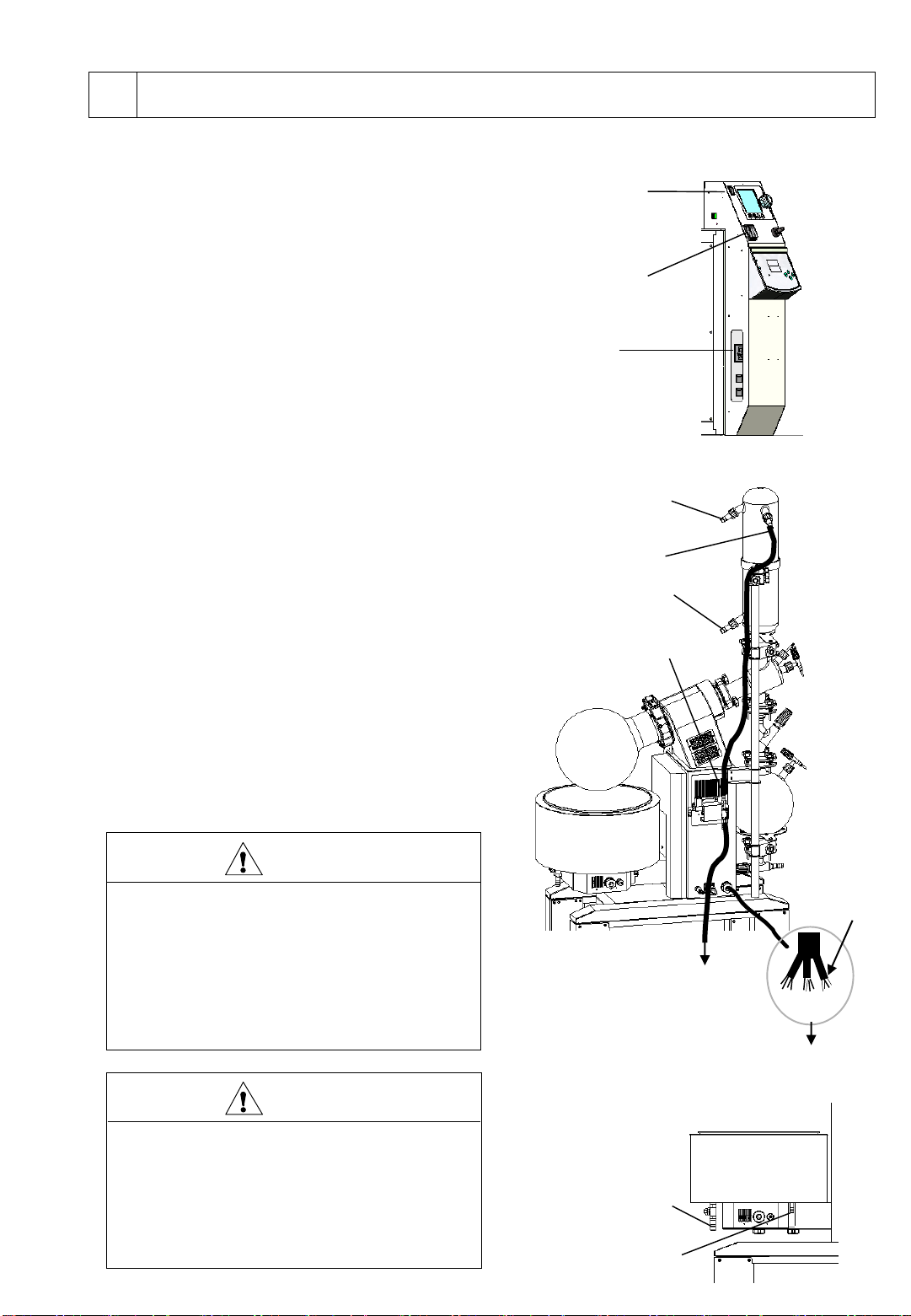

4-1 준비 Preparation --------------------------------- 13

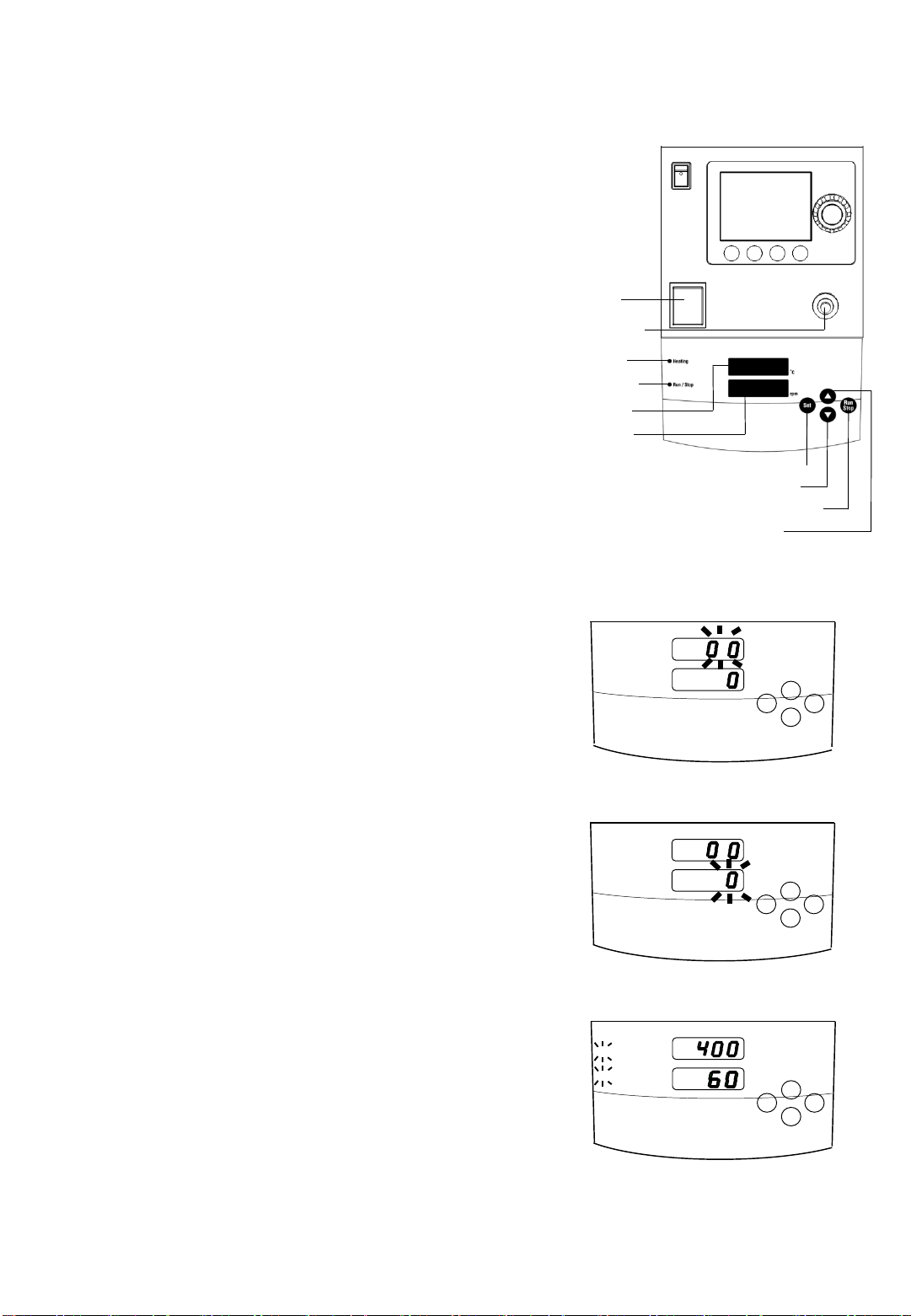

4-2 본체 작동 방법
How to operate the main unit ----------------- 14
4-3 진공 컨트롤러 작동 방법
How to operate vacuum controller ----------- 15
4-4 매개 변수 설정 Setting parameters ---------- 31
4-5 운전 종료 후 절차
Procedure after finishing operation ---------- 34
5. Troubleshooting--------------------------------------- 35
6. 유지보수 Maintenance・checkup
6-1 제품 청소 Cleaning the product ------------- 39
6-2 퓨즈 교체 Replacing fuse ---------------------- 39
6-3 전자 밸브 청소
Cleaning electromagnetic valve ------------- 40
6-4 진공씰 교체 Replacing the vacuum seal -- 41
6-5 머케니컬 씰 청소
Cleaning the mechanical seal ---------------- 42
7. 제품의 폐기 Disposal of the product -------------- 43
8. 애프터 서비스 After-sale Services ----------------- 44
9. 소모품 및 교체 부품
Consumable and replacement parts -------------- 45
5)Mechanical seal
grease
・S40 clamp (3 pieces）
・S65 clamp
・Cooler clamp
・QVF50 Clamp
(2B packing for the adaptor is
included with model N-3010M
only)
・Receiving holder for
cooler
・Receiving flask holder
1
1
2 1
2-1 1
2-2 1
2-3 1
2-4 1
2-5 1
31
4 1
1
5 1
Mechanical seal grease(Included with
model N-3010M only）
Congratulations on your purchase of a
product
이설명서는 N-3010 제품의 운전 방법, troubleshooting,
유지보수, 소모품 등에 대한 설명을 포함합니다.
제품을 사용하기 전에 반드시 설명서를 숙지해주세요.
Introduction
목차 Table of contents
Items contained in your packing
Instruction manual
Cardboard box for clamp and etc.
Cardboard box for adapter and etc.
Cardboard box for receiving flask
Cardboard box for evaporating flask
Cardboard box for cooler and etc.
Cardboard box for glassware
1-2）For stand pall
Qty
1-1）For evaporator
Item
Cardboard box
Warranty card ・Evaporating flask
2-2）Box for evaporating flask
2-1）Box for cooler and etc.
・Cooler
・Consecutive injection
valve
・Nozzle set
・Vacuum hose
・Adapter
・Stop valve
・Drain valve
・Leak valve
・Temperature gauge
2-4）Box for adapter and etc.
・Receiving flask
2-3）Box for receiving flask
Box for evaporator
Box for glassware

-1 -

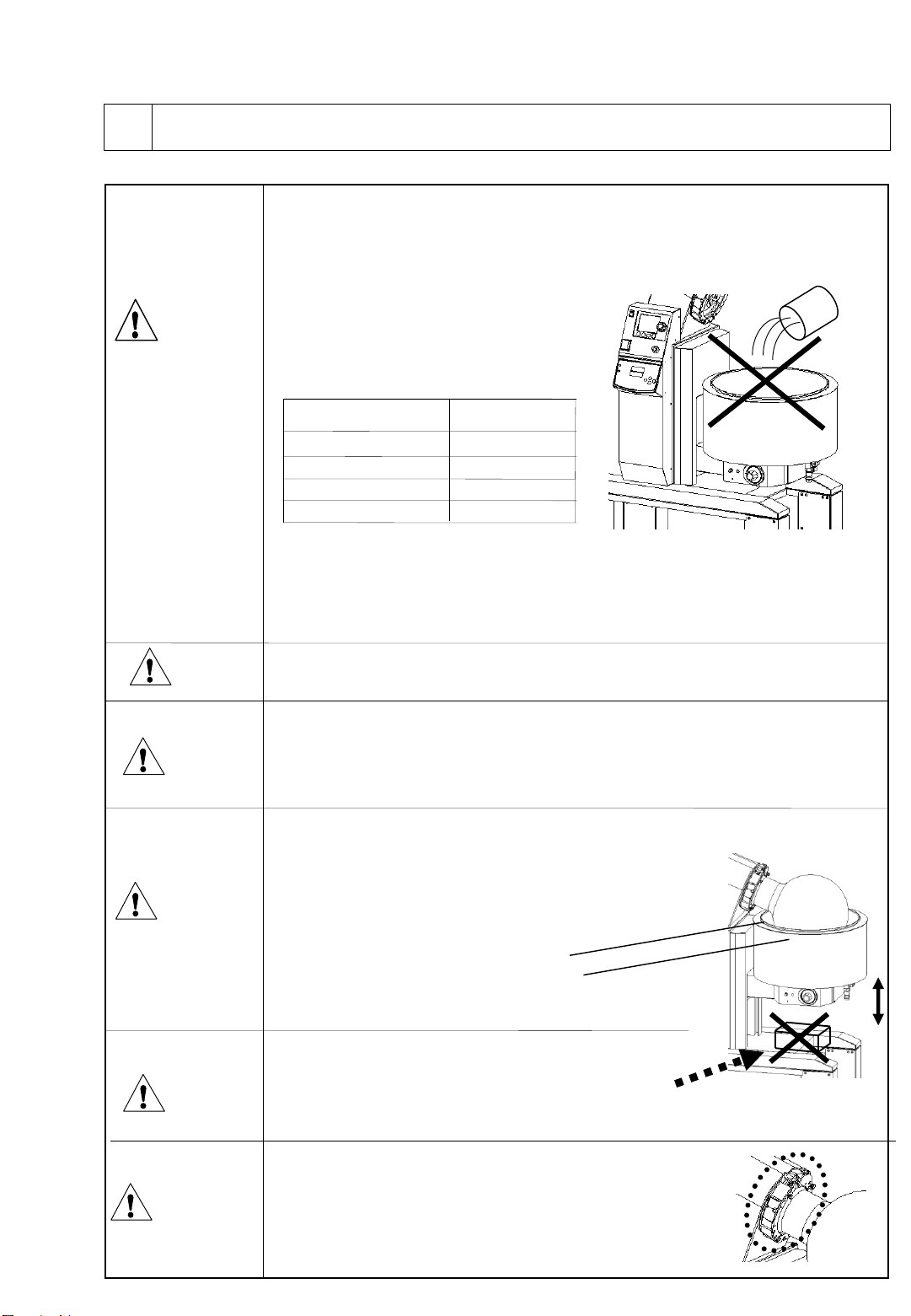

안전하게 사용하려면 For safety use1
CAUTION
CAUTION
・식물성 기름
・기계유
CAUTION
CAUTION
Oil No.
KF－96－30
KF－96－50
KF－96－100
KF－54
※특히 뜨거운 부분:
수조의 가장자리와 덮개 상단부
수조 하단부에 물건을 적재하지 않도록 합니다.
※물과 오일을 혼용하여 사용하지 않도록 합니다. 특히 100℃ 또는 그 이상의
온도에서 섞어 사용하지 않도록 합니다.
※추천용 오일이라고 해서 사용자의 안전을 보장하는 것은 아닙니다.
오일을 사용하는 동안에는 실험실 내부를 충분히 환기하도록 합니다.
장비가 운전 중이거나 운전 후에는 수조 안에 있는
액체의 온도는 높습니다.이 때 이동하게 되면
화상의 위험이 있습니다.
물을 사용하고 나서 실리콘 오일을 사용하는 경우에는, 오일을 채우기 전에
물기가 없도록 충분히 말립니다.
액체 온도가 높으면 플라스크의 적절한 회전 속도를
설정합니다.
액체의 온도가 높은 상태에서 장비를 이동하지 않도록
주의합니다.
특히 오일을 높은 온도에서 사용할 때 액체가 튀어 손에 화상을 입을 수도
있습니다.
지정된 고온용 열매체를 사용합니다.
150℃～170℃
170℃～180℃
적재한 물건으로 인하여 다칠 수 있습니다.
물 또는 오일을 사용할 수 있으며,오일을
사용할 때에는 지정된 고온용 열매체를 사용합니다.
다른 액체를 사용하게 되면 손에 화상 등을
입을 수 있습니다.
또한 온도 정확도는 교반 등의 조건때문에
약화될 수 있습니다.
120℃～150℃
【추천용 오일】
Made by Shinetsu Chemical Co.,Ltd.
사용 가능한
온도 제어 범위
80℃～120℃
WARNING
운전 중 또는 정지 직후에 플라스크가 회전하는 중이면
클램프를 만지지 않도록 합니다.
클램프의 돌출부나 움푹한 곳 또는 잠금 핀의 돌출부는
신체의 손상을 야기할 수 있습니다.
플라스크가 회전하는 동안에는 클램프를 만지지 않도록 합니다.
CAUTION

-2 -
※1.N-3010W와N-3010N는 진공 제어 기능이 없습니다.
N-3010V와N-3010N는 받침대를 포함하지 않습니다. 높이는 1450mm입니다.
※2.N-3010W와N-3010N는2.6hPa 이하의 진공도를 얻을 수 있고, 이 이외의 모델은 6.5hPa 이하의 진공도를 얻을 수 있습니다.
※3.N-3010M 모델만 mechanical seal을 사용합니다.
2-1 적용 Application
이 제품은 농축, 결정화 및 건조가 가능하며 감압 하에서
효과작으로 액체를 추출하고 증류액을 수집할 수 있는
증발기입니다.진공도, 수조 온도 및 냉각수 온도는 사용
목적에 따라 다릅니다.실험의 목적에 맞게 냉각수
순환장비, 진공 컨트롤러 또는 냉각 트랩을 준비합니다.
※이 장치에는 부식 방지 부품이 장착되어 있지만, 매우
다양한 타입의 용매를 수용하지는 않습니다.
제어 밸브 또는 압력 센서는 용매의 유형 또는 기타
조건에 따라 악화될 수 있습니다.
이 경우 회전식 증발기와 진공 컨트롤러 사이에는 냉각
트랩과 같은 용매회수유닛이 설치되어야 합니다.
테플론 씰, 압력 센서 및 제어 밸브는 소모품입니다.
압력 센서 변경/교체에는 조정 작업이 필요하기 때문에
제품 구입처에 문의하시기 바랍니다.
제품 개요 Outline of the product2
제품을 분해하지 마세요.
지정된 응용 프로그램에서 사용하지 마세요.
특정 용도로 제품을 개조하여 사용하면 감전이나
오작동이 발생할 수 있습니다.
WARNING
2-2 사양 Specification
Product name Rotary evaporator
Model N-3010，N-3010V, N-3010W, N-3010N, N-3010M ※1
FEATURES
Range of rotation speed 10～120rpm
Ultimate vacuum degree 6.5hPa（lower than 5Torr), 2.6hPa（lower than 2Torr）※2
Range of temperature control Room temperature+10℃～180℃（For water and oil）
Accuracy of temperature control ±1～3℃（while rotating evaporating flask) Water：±1℃、Oil：±3℃
Temperature control Microcomputer P.I.D Control（Pt100Ω）
FUNCTIONS
Rotation speed setting・display Sheet key setting, Minimum digit: 1rpm, digital display
Bath temperature setting・display Sheet key setting, minimum digit:0.1℃, digital display
Safety features Stand alone over heat protector, motor fuse, residual current device,
thermal dry-boil protector, up-and-down switch for bath, over flow pipe
Up-and-down function for bath Electric lift
Vacuum control function Sheet key input, dial-style, stationary, automatic, gradient and step program
CONPONENTS
Heater 3.5kW
Motor Induction motor 60W
Cooler Triple corrugated duct, cooling area: 0.5㎡（Suctioning・screwed type
connected to the pipe for cooling water,S65 joint type, 16mm hose nozzle)
Evaporating flask Round shape flask 10L（Diameter:100mm）
Receiving flask Round shape flask 5L with leak valve With drain valve（S40 joint, 16mm hose nozzle）
Vacuum seal Teflon seal, Mechanical seal
SPEC.
Bath Inner dimension：360(Diameter)×200H(mm), Capacity：20L, Material:SUS304
Jack stroke 150mm
Diameter of connection end Cooler：Ex. Diameter of cool water nozzle:16mm, Ex. diameter of
decompression nozzle:16mm, Vacuum controlling electromagnetic
valve: Ex. diameter of connecting nozzle: 13mm, Ex. Diameter of nozzle:10mm
Available ambient temperature 5～35℃
Dimension（mm）・Weight 930W×450D×1890H ・Approx.98kg
Supply voltage and power 19A, 3.8kVA，AC200V Single phase 50/60Hz

-3 -
Specification of Vacuum control Unit （N-3010, N-3010V, N-3010M）
※1 Percent value to the target slope pressure.

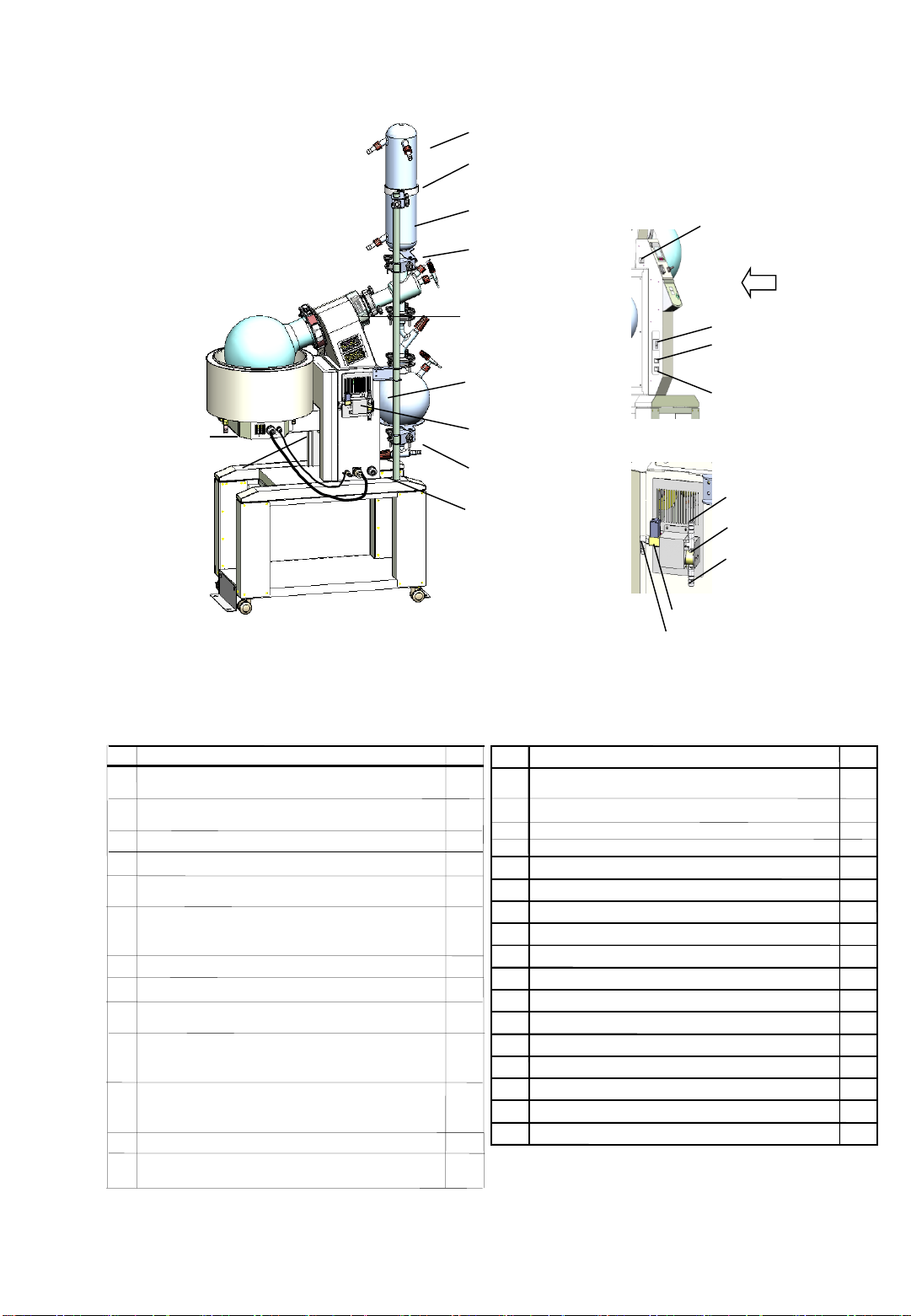

2-3 각 부의 명칭
1. Cooler 냉각기
5. S65 Clamp 클램프
10. S40 Clamp 클램프
10. S40 Clamp 클램프
10. S40 Clamp 클램프
3. Cooling water nozzle 쿨링 워터 노즐
3. Cooling water nozzle 쿨링 워터 노즐
14. Drain valve 드레인 밸브
11. Stop valve 정지 밸브
12. Leak valve 누수 밸브
7. Consecutive injection valve
연속주입 밸브
6. Temperature gauge
온도 측정기
8. Adapter 어댑터
9. QVＦ50 Clamp 클램프
21. Fingertip clamp 핑거팁 클램프
23. Evaporating flask
농축 플라스크
13. Receiving flask 회수 플라스크 32. Dial of variable over heat protector
변동가능한 고열 보호기 다이얼
Operating portion for vacuum control
진공제어 작동부
Main shaft receiver 주축 리시버
28. Mechanical seal
머케니컬 씰
25.Bath 수조
22. Base （Main unit) 베이스
26. Rack 랙Operating portion for bath temperature and
flask rotation
수조 온도와 플라스크 회전의 작동부
27. Clamp for rack
랙용 클램프
24. 농축 플라스트 받침대
Reset lamp 리셋 램프
Conducting lamp 컨덕팅 램프
Model NVC-2200
FEATURES
Range of measurable pressure 0～1066hPa/mbar （0～800mmHg）
Range of
settable
pressure
Manual control Vac, 1～1013 hPa（mbar） （Vac, 1～760mmHg）
Automatic control Automatic slope control of pressure appropriately to a sample or operating conditions and
automatic fixed value pressure setting control
P r o g r a m c o n t r o l 52 typical solvents have been internally set
Step program control 【Fixed value control】Vac, 1～1013hPa(mbar), Atom（Vac, 1～760mmHg, Atom）
Pressure display change hPa, mbar, mmHg, Torr
Range of
settable
hysteresis
Constant value control 02su022545911～20hPa(mbar) （1～15mmHg）
Gradient control 02su022545911～20% ※1
Vapor temp. measurement range 0～150℃（When an optional sensor is connected）
Range of settable time Auto stop time：OFF, 1～999min, slope control：1～999min, Step control：0～999min
Pressure control mode Constant value, automatic, gradient program, step program
FUNCTIONS
Setting Seat key input, dial system
Display item Measured pressure, set pressure, temperature (when an optional sensor is connected),
elapsed operation time
Automatic leak Automatic leak when control is finished（ON-OFF settable）
Cleaning function Automatic start when operation is finished（ON-OFF settable）
Hold function Hold function is available at any vacuum degree when the unit is gradient controlled
(except automatic control).
COMPONENT
Pressure sensor Hold function is available at any vacuum degree when the unit is gradient controlled
(except automatic control).
Electromagnetic valve for leak Built-in, Orifice φ2.4（mm）
M a t e r i a l of p i p e s PPS, PP, PTFE
SPEC.
Nozzle diameter of electromagnetic
nozzle for control
φ13（mm）
Diameter of leak nozzle φ10（mm）

Fuse 퓨즈
（Motor for rotating flask）
Fuse 퓨즈
（Up-and-down motor for bath）
Front surface
앞면
Connector for vapor sensor
증기 센서 커넥터
4. Cooler clamp 냉각기 클램프
2. Decompression nozzle
15. Stand ball 스탠드 볼
29. Drain valve 드레인 밸브
30. Over flow port
오버 플로우 포트
18. Cooler receiver
냉각기 리시버
20. Receiving flask receiver
17. Electromagnetic valve for leak
전자밸브 리크
16. Electromagnetic valve
for vacuum control
진공조절장비용 전자밸브
31. Power cable
전원 케이블
-4 -
Connecting nozzle 연결노즐
(from cooler）
Connecting nozzle 연결노즐
(to vacuum pump）
16. Electromagnetic valve for
vacuum control
17. Electromagnetic valve for leak
Leak nozzle 리크 노즐
※marked parts are built-in.
Breaker 브레이크
19. Vapor duct
증기 관
1Cooler 115 Stand poll 1
2Connection end for decompression（Diameter of
PP Nozzle1: 6mm, Port for screw: GL25）116 Electromagnetic valve for vacuum control
(Nozzle diameter:13mm）1
3Connection end for cooling water（Diameter of
PP nozzle: 16mm, port for screw: GL25）217 Electromagnetic valve for leak (Nozzle diameter:
10mm）1
4 Cooler clamp 1 18 Cooler receiver 1
5S65 Ball clamp 119 ※Vapor duct 1
6Temperature gauge（GL25 available for port for
screw）120 Receiving flaks receiver 1
21 Fingertip clamp for evaporating flask 1
22 Main unit 1
8Adapter 1
23 Evaporating flask 10Ｌ1
9QVF50 Clamp 1
24 Rack for evaporating flask 1
10 S40 Ball clamp 3
25 Bath 1set
26 Rack（with caster）N-3010 and N-3010W only 1
27 Clamp for rack 2
28 Vacuum seal 1set
29 Drain valve（Nozzle: 3/8×φ17mm）1
13 Receiving flask 5L 1
30 Over flow port（Nozzle:1/4×φ14mm）1
31 Power cable 1
32 Variable over heat protector（Range: 50～250℃）1
12 Leak valve（Diameter of orifice:6mm, Nozzle
diameter:6mm, Spindle：PTFE, GL25 applicable
for port for screw) 1
14 1
Drain valve (Diameter of orifice:10mm,
Nozzle diameter:16mm, spindle：PTFE）
7Consecutive injection valve（Diameter of orifice:
6mm, nozzle: 6mm, spindle:PTFE, applicable for
port for screw GL25
1
11 1
Stop valve（Diameter of orifice:10mm, Spindle：
PTFE, GL25 applicable for port for screw),
※N-3010W와N-3010N은 진공조절장비 조립을 포함하지 않습니다.
※N-3010V와N-3010N은 받침대를 포함하지 않습니다.

MANUAL（fixed-value control) mode
매뉴얼 (고정값 제어) 모드
일단 운전이 시작되면, 압력은 고정압(Set Press)까지
줄어들게 된다. 그리고 제어는 고정압이 도달되어진
hysteresis (ΔP)이내에 있는 고정압에서 만들어진다.
고정압(Set Press)의 설정 제어는 VAC (continuous
decompression)와1013hPa (760mmHg) 사이다.
대기상태(standby), 디컴프레싱(decompressing) 또는
고정값 제어 모드에서 고정압을 변경할 수 있다.
정지 시간을 설정함으로써 자동적으로 설정한 시간에
정지하도록 설정 할 수 있다(Auto Stop).
베이퍼 온도 센서(옵션)을 사용하여 베이퍼 온도(정지
온도)에서 부터 온도 증가을 기반으로 하여 운전을 정지할
수 있다.
AUTO（Automatic control) mode
자동 (자동 제어) 모드
AUTO mode와AUTO-2 mode 이용 가능
AUTO mode는 자동 운전 모드이다. 자동 운전 모드는
자동적으로 회수율과 응축시간을 만족하는 압력(Mark
Press)을 결정함으로써 갑작스런 끓음을 막고 고정값
제어를 실행하기 위해 자동적으로 슬로프(slop) 제어를
시작한다.
운전 정지 조건을 설정함으로써 운전 시간을 기반으로
하여 운전을 자동적으로 정지할 수 있다(Auto Stop).
베이퍼 온도 센서(옵션)가 사용되면 AUTO-2 모드로
변경된다. AUTO 모드에 대한 기능 추가는 아래 참조.
・한압력(Mark Press)에서 고정값 제어는 자동적으로
베이퍼 온도를 설정(Set Temp)
・베이퍼 온도(Set Temp)에서 온도 증가를 기반으로
한(Stop Temp) 자동 정지
・조절 온도(Adjust Temp)와 조절 수(Mark Count)를
기반으로 한 혼합용액
※이 유닛은 실내온도 25℃±3℃, 냉각액 온도 5～
10℃에서 최적인 상태로 사전 설정되어 있다.
조건은 아래 참조.
끓는 점이 낮은 용액: 수조 온도 40℃
끓는 점이 높은 용액: 수조 온도 60℃
※갑작스런 끓음 현상은 어떤 샘플에서는 불가피할지도
모릅니다.
이같은 경우에는 샘플의 수나 플라스크의 회전수를
줄이거나 또는 수조 온도를 줄입니다.
2-4 제어 모드 Control mode
제어 모드에서 사용 가능한 4가지 모드
-5 -
Set Press ΔP
Time
Pressure
Auto Stop
Time
Mark Press
Stop Temp
Vapor temp.
Set Temp
Pressure
ΔP
Time
Mode Display
Leak Run
Stop
AUTO
1013hPa
Mark Press --- hPa
Standby
00:00:00
Mode Display
Leak Run
Stop
MANUAL
1013hPa
Set Press hPa
Standby
00:00:00
200

이 모드는 55가지의 특별한 용액(사전 설정한 10가지
용액 포함)에 대해 적절하게 진공제어를 실행하는 것을
가능하게 한다. 이는 데이터에 저장된 용액의 최적
회수율과 응축기간을 기반으로 한다. 아래 참조.
※이 설정은 수조 온도 40℃, 냉각액 온도 5～10℃,
그리고 실내온도 25±3℃에서 적절한 조건에서
가능하다.
슬로프 제어는 슬로프 시작 압력(Slope Point)에서
고정값 압력(Set Press)까지 슬로프 시간(Slope Time)을
수행한다. 그리고 나서 고정값 제어는 일단 고정값
압력을 얻게되면 hysteresis (ΔP) 이내에 수행된다.
운전을 정지하기 위해서 시간을 설정함으로써 설정한
시간에 자동적으로 정지할 수 있도록 설정할 수 있다
(Auto Stop).
베이퍼 온도 센서(옵션)을 사용함으로써 베이퍼
온도(Stop Temp)에서 부터 온도 증가를 기반으로,
자동적으로 운전을 정지할 수 있다.
STEP PROGRAM (Step Program) mode
스텝 프로그램 (스템 프로그램) 모드
PROGRAM(slope control) mode
프로그램(슬로프 제어) 모드
20가지 스텝으로 구성되는 두가지 프로그램이 있다.
이는 고정값 제어, 슬로프 제어를 프로그램하는 것이
가능한 진공 컨트롤러의 사용에 편리하다. 그리고
대기압으로 풀어준다.
아래는 설정 가능한 프로그램 운전 설정 화면이다.
Start step number（Start Step No）단계 넘버 시작
Finish step number（Finish Step No）단계 넘버 완료
Number of repetitions（Repeat）반복 수
Automatic leak (Auto Leak）자동 리크
Recovery from power failure（Power Fail）전원복구
-6 -
2：Acetone （350hPa→240hPa：3min）
7：Benzene （160hPa→ 90hPa：2min）
13：Chloroform （380hPa→200hPa：3min）
17：1,2-Dichloroethane （180hPa→ 70hPa：3min）
21：Dichloromethane （950hPa→480hPa：3min）
26：Diethyl ether （800hPa→550hPa：3min）
30：Ethyl acetate （266hPa→ 93hPa：2min）
35：Hexane （280hPa→160hPa：2min）
52：Toluene （90hPa→ 16hPa：4min）
53：1,1,1-Trichloroethane（340hPa→160hPa：3min）
Set Press ΔP
Tim
e
Pressure
Slope Point
Slope Time
Auto Stop
StepNo2
ΔP
Time
Pressure
StepNo1
StepNo
3StepNo4
StepNo5
StepN
o2 StepN o3 StepN o4 StepN
o5
Mode Display
Leak Run
Stop
PROGRAM
1013hPa
Set Press 240hPa
Standby
Acetone
00:00:00
Mode Display
Leak Run
Stop
STEP PROGRAM
1013hPa
→ VAC hPa 0 min
Standby
P No 1
00:00:00

▲
▲
Heating
Run/Stop rpm
℃
Run
Stop
Set
Bath
On
Off
On
Off
▲
▲
-7 -
3-1. 컨트롤 패널 Control panel
N-3010, N-3010V, N-3010M （with vacuum control part）
N-3010W, N-3010N （without vacuum control part）
운전부의 명칭 Description of operating portion3
⑨Run/Stop lamp
운전/정지 램프
⑦Down key（subtracts the value）
⑧Set key
(수조 온도와 회전 속도 설정)
⑪Vacuum control switch
진공제어 스위치
⑥Run/Stop key
⑤Up key（adds the value）
①Power switch
전원 스위치
⑩Heating lamp
히팅 램프
③Bath temperature display
수조 온도 표시
④Rotation speed display
회전 속도 표시
②Up-and-down switch for bath
수조 상하조절 스위치
⑫Vacuum control part
진공제어부
No 이름 기 능
①Power switch 장비 전원
②Up-and-down switch for bath 수조 상하 조절
③Bath temperature display 수조 온도 표시. 온도 설정시 깜박임
④Rotation speed display 농축 플라스크의 회전 속도 표시. 값 설정시 깜박임
⑤Up key 수조 온도와 플라스크 회전 속도 설정 값 추가
⑥Run/Stop key 수조 온도 제어와 플라스크 회전을 시작 또는 중지
⑦Down key 수조 온도와 플라스크 회전 속도 설정 값 삭감
⑧Set key 설정 단계의 이동 (수조 온도 또는 회전 속도)
⑨Run/Stop lamp 장비 운전, 수조 온도와 회전 속도 제어 시 깜박임
정지 시 켜짐
⑩Heating lamp 히터가 켜지면 켜짐
⑪Vacuum control switch 진공 제어를 설정 또는 측정이 필요하면 누름
⑫Vacuum control part 이 조작부는 N-3010, N-3010V, N-3010M에만 설치되어있음

⑤Measured pressure value
측정 압력 값
3-1 운전 패널 operation panel
3 운전부의 명칭 Description of operating portion
-8 -
①LCD display screen 제어 모드, 설정, 측정값, 운전 상태를 표시
②Mode display “MANUAL”, “AUTO”, “PROGRAM” 또는 “STEP PROGRAM” 제어 모드 표시
③Operation status display Standby, Run, Leak, Cleaning, 또는 Hold 같은 운전 상태 표시
④Pressure control status
display 운전(pressure reduction, pressure reduction slope, fixed-value, increase, 또는 increase slope) 동안에 화살표로 압력 제어 상태 표시
⑤Measured pressure 측정된 압력 표시
⑥Vapor temperature display 측정된 베이퍼 온도 표시 (베이터 온도 센서가 연결된 상태에서)
⑦Dial key
다양한 설정 변경 또는 결정
시계방향: 수의 증가 또는 커서 아래쪽으로 이동
반시계방향: 수의 감소 또는 커서 위쪽으로 이동
누름: 설정 변경 시작 또는 설정 변경사항 결정
⑧Set pressure 압력 설정 표시(제어 모드에 따라 다름)
⑨Operation time display 운전 시간 표시(시:분:초)
⑩Operation key menu 제어 모드, 디스플레이 화면, 운전 상태을 위한 적절한 기능 표시
⑪Run/Stop key 운전 시작 또는 정지(자동 리크 또는 자동 클리닝)
⑫Operation key 제어 모드 선택, 화면 이동, 설정 변경 취소 또는 설정 유지 등에 사용
(기능은 제어 모드, 디스플레이 화면 그리고 운전 상태에 맞게 적절히 설정됨)
⑬Leak key
리크 밸브의 열림/닫힘
운전시: 이 키를 누르면 리크 밸브 열림
정지시: 이 키를 누르면 리브 밸브가 열리고 다시 누르면 닫힘
3초이상 이 키를 누르고 있으면 매뉴얼 클리닝 시작
⑭
Icon for mutual
communication between
vacuum control
assemblies
다른 색상으로 두 진공 제어의 제어 상태를 표시
（Model DPE-2130 only)
⑮Automatic stop icon 설정 시간 또는 운전 시간과 온도의 설정을 기반으로 한 자동 정지의 정지 온도를 표시
정지 온도는 베이퍼 온도가 안정된 후에 표시된다. 온도는 운전 상태를 기반으로 자동적으로
조절될지도 모른다
⑧Set pressure 설정 압력
⑥Vapor temperature display
증기 온도 표시
④Pressure control status display
압력 제어 상태 표시
⑦Dial key 다이얼 키
⑭Icon for mutual communication at
vacuum control assembly
진공 제어의 상호통신 아이콘
⑨Operation time display 운전 시간 표시
Mode Display
Leak Run
Stop
MANUAL
1013hPa
Set Press hPa
Run
200
Vapor Temp 25.6 ℃
00:00:00
Auto Stop
- - -.- ℃
⑮Auto stop icon 자동 정지 아이콘
①LCD display screen 화면
②Mode display 모드 표시
③Operational state 운전 상태
⑩Operation key menu 운전 키 메뉴
⑪Run/Stop key 운전/정지 키
⑫Operation key 운전 키
⑬Leak key 리크 키

3-2 운전부의 본체, 안전기능 특징, 알람 기능
Operating portion of the main unit・safety features・alarm functions
이 제품의 아래의 안전기능 특징과 알람 기능을
갖추고 있습니다.
알람 기능
알람 이름 알람 디스플레이 알람 활성화 이유
Setting fault
설정 실패
값을 설정하거나 다른 설정이 기록되지
않음. 또는 IC 회로 손상
SSR 고장으로 인한 누전으로 히터에 전류
공급 안됨
출력 제어
SSR alarm
Heater
disconnection alarm
히터 단선 알람
Sensor alarm
센서 알람
Upper temperature
alarm 상한온도 알람
Lower temperature
alarm 하한온도 알람
Motor alarm
모터 알람
Power failure alarm
정전 알람/전기고장알람
모든 제어 정지
히팅 제어 정지
모터 제어 계속
모든 제어 지속
모터의 단선으로 전기가 흐르지 않음.
Over heat protector(열 보호 장치) 작동
온도 센서 단선 때문에 온도가 제한을 넘은
것이 측정됨
설정 온도에 도달한 후 측정된 온도는
상한온도까지 상승
설정 온도에 도달한 후 측정된 온도는
하한온도까지 저하
장비 운전용 모터의 잠금으로 회전을
설정할 수 없음
운전 중에 전원 스위치 커짐
문제점이 발생하면 6. “Troubleshooting”을
참조하세요.
안전기능 특징
-7 -
히팅 제어 정지
모터 제어 계속
히팅 제어 정지
모터 제어 계속
모든 제어 지속
히터 제어 지속
모터 제어 정지
모든 제어 정지
안전 장치 운전 내용 장비의 운전 이유
수조 램프가 꺼지고 열 보호 장치는
히터 회로 중단
독립형 열 보호 장치
Stand-alone over heat protector
액체가 끓어서 없어지는 것 등 때문에 히터가
설정 온도를 넘어서 올라감
누전 발생.
초과된 전류가 전력회로로 유입(합선 포함)
차단기
전류 차단기 초과
장비의 파워를 낮추고 중단하는 레버
퓨즈
(장비 운전용 모터)퓨즈가 끊어지고 장비 운전용 모터인
동력 회로 중단
전류가 모터 쪽으로 초과하여 흐름(모터 과부하)
퓨즈(잭 모터용)퓨즈가 끊어지고 잭 모터 회로 중단 전류가 잭 모터 쪽으로 초과하여 흐름
(모터 과부하)

No.
Power Failure alarm
정전/전기고장 알람
Power Failure
Vapor Sensor alarm
베이퍼 센서 알람
Vapor Sensor
Pressure Sensor alarm
압력 센서 알람
Pressure Sensor
측정된 압력이 측정 가능한 범위를
넘어서게 되면 운전 종료(end) 상태에서
정지하게 된다.
01
02
03
전원이 공급되는 시기에 비휘발성
메모리의 시스템 구역에 에러가
발생하면 알람이 활성화된다.
System Data error
시스템 데이터 에러
EEPROM SYSTEM
[Clr] 키를 누르면 버저는 정지한다.
서비스센터에 연락바랍니다.
00
[Clr] 키를 사용하여 해제한다.
디스플레이는 원래 화면으로
돌아간다.
버저가 활성화된 동안에
정지된다.
[Clr] 키를 사용하여 해제한다.
디스플레이는 원래 화면으로
돌아간다.
버저가 활성화된 동안에 단지
정지된다.
베이퍼 센서에 문제가 있는데도
운전을 재개하면 알람은 반복된다.
[Clr] 키를 사용하여 해제한다.
디스플레이는 원래 화면으로
돌아간다.
버저가 활성화된 동안에 정지된다.
압력 센서에 문제가 있는데도
운전을 재개하면 알람은 반복된다.
ALARM
(01) Power Failure
Clr
ALARM
(02) Vapor Sensor
Clr
ALARM
(03) Pressure Sensor
Clr
ALARM
(00) EEPROM SYSTEM
Clr
- 10 -
Leak alarm 리크 알람
Leak 클리닝이 완료되고, 측정된 압력이
900hPa 또는더낮은경우에 제어
밸브는 닫히고 리크 밸브는 열린다.
제어 출력(진공펌프 출력)은 정지된다.
04 [Clr] 키를 사용하여 해제한다.
디스플레이는 원래 화면으로
돌아간다.
버저가 활성화된 동안에
정지된다.
ALARM
(04) Leak
Clr
알람
알람이 활성화되면 버저가 울립니다. 하단의 표를 참조하세요.
3-3 진공 컨트롤러, 알람, 경고 기능
Vacuum controller・alarm・warning functions
디스플레이・이름 설명 알람 취소 방법
정전이 발생하면 알람이 활성화 된다.
전력이 회복하면, 이 장비는 운전이
멈춘 조건에서 정지한다.
운전 중에 꺼진 동일한 운전은
실행된다.
AUTO 모드 운전에서, 측정된 온도가
측정가능한 범위에서 극도로 떨어져
알람 발생한다.
또한 동일한 운전은 운전 동안에 베이퍼
센서 커넥터가 끊어지거나 센서 설정
벗이 운전 시작하게 될 때 진행된다.

- 11 -
No.
High pressure alarm
고압 알람
High Pressure
운전하는 동안에 측정된 압력이
1100hPa을 초과할 때 정지된다.
06
05
이 에러는 비휘발성 메모리의 사용자
데이터 구간에 쓰리 에러가 나타날 때
일어난다.
（압력 설정, 프로그램 설정 또는
캘리브레이션 데이터 같은 운전 기질에
있는 비휘발성 메모리）
07
이 에러는 운전 어셈블리와 제어
어셈블리가 연속하여 5초 이상동안
서로 통신되지 않았을 때에 일어난다.
운전 종료(finish) 상태에 정지된다.
08
[Clr] 키를 사용하여 해제한다.
디스플레이는 원래 화면으로
돌아온다.
버저가 활성화된 동안에 정지된다.
(제어 밸브와 리크 밸브: 닫힘,
펌프: 정지）
Communication error
통신 에러
Communication
Data error
데이터 에러
EEPROM DATA
Memory write error
메모리 쓰기 오류
EEPROM WRITE
이 에러는 사용자 정의 설정에 어떤
비정상적인 점이 있으면 나타난다.
（압력 설정, 프로그램 설정,
캘리브레이션 데이터)
ALARM
(06) EEPROM DATA
Clr
ALARM
(07) EEPROM WRITE
Clr
ALARM
(08) Communication
Clr
ALARM
(05) High Pressure
Clr
[Clr] 키를 사용하여 해제한다.
디스플레이는 원래 화면으로
돌아온다.
버저가 활성화된 동안에
정지된다.
[Clr] 키를 사용하여 해제한다.
디스플레이는 원래 화면으로
돌아온다.
버저가 활성화된 동안에
정지된다.
[Clr] 키를 사용하여 해제한다.
디스플레이는 원래 화면으로
돌아온다.
버저가 활성화된 동안에 정지된다.
통신이 회복되어야 해제할 수
있다.
디스플레이・이름 설명 알람 취소 방법

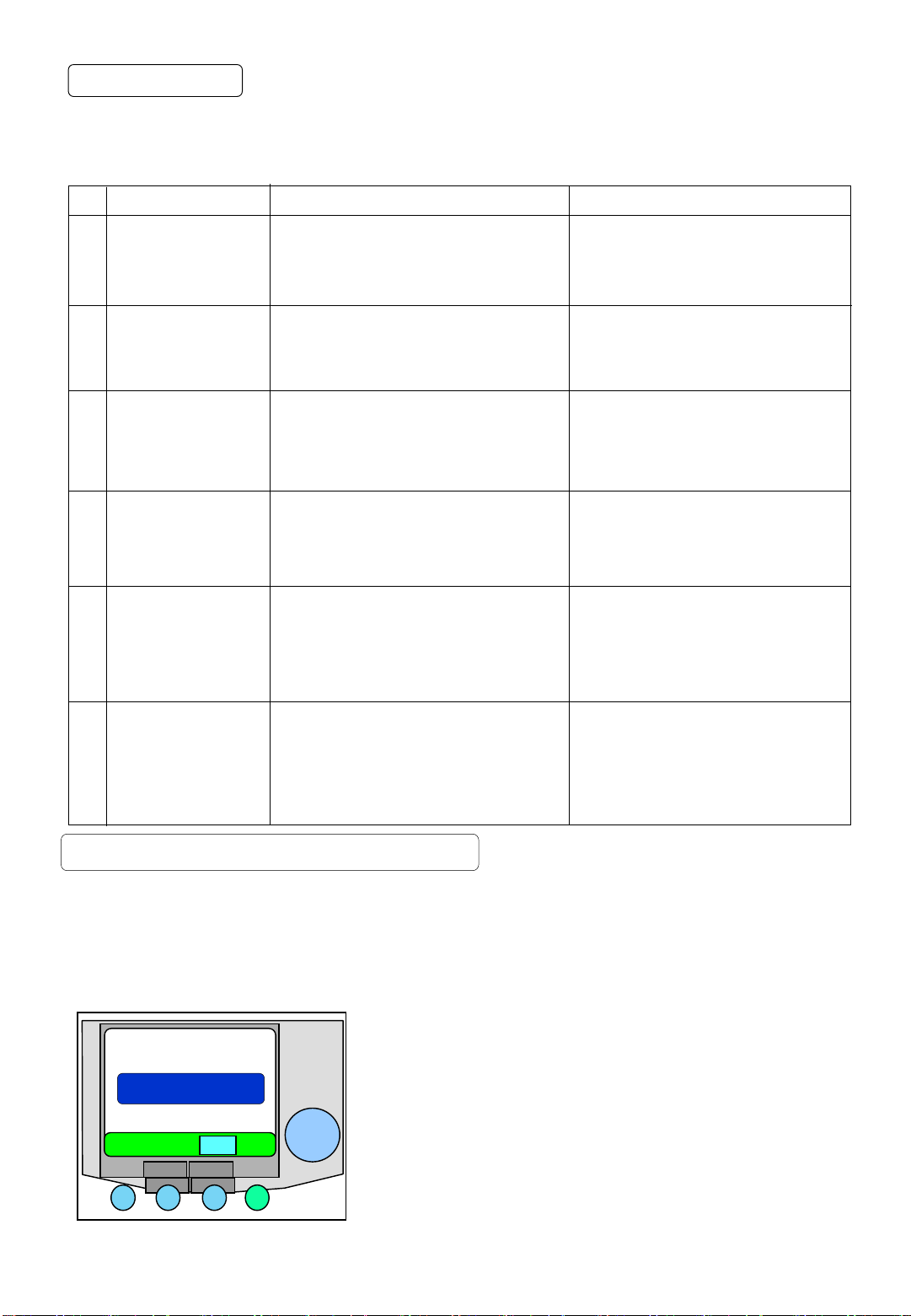

클리닝 상기 디스플레이 Cleaning reminder display
축적된 운전 시간이 10시간을 초과하고, 자동 클리닝 시간이 “Off”라면,운전이 정지한 후에 “PLEASE
CLEANING” 메시지가 나타난다.
Leak 키를 3초 이상 누르면, 매뉴얼 클리닝으로 제어 솔레노이드 밸브 또는 배관에 남아있는 용매가 증발
및 배출되도록 합니다. Run/Stop 키를 눌러 운전을 시작할 수 있지만 운전이 끝나면 “PLEASE
CLEANING” 메시지가 다시 나타납니다.
※아래를 참조하여 자동 클리닝 시간을 선택:
끓는 점이 낮은 용매는 대부분 3분
끓는 점이 높은 물질은 대부분 5분
**자동 클리닝 설정 auto cleaning setting 참조.
Leak Run
Stop
MANUAL
1013hPa
Set Press hPa
Standby
200
PLEASE CLEANING.
Mode Display 00:00:00
- 12 -
경고는 아래의 언급한 조건에서 자동적으로 해제됩니다. 또한 운전이 종료되면 자동적으로
해제됩니다. "Run" ⇔"Warning"는번갈아 표시됩니다.
이름 알람 활성화 이유
이 디스플레이는 각 제어 모드에서 1분
동안,강제 감압이 1hPa 이상의 압력을
감소시킬 수 없음을 나타낸다.
알람 해제 방법
No.
Running out of
decompression
capacity
감압 능력 부족
이 경고는 압력이 1분안에1hPa
아래도 감소되거나 압력이 설정 값이
도달하게 되면 자동적으로 해제된다.
12
Pressure increase
압력 증가
14
이 디스플레이는 측정 압력이 일정한 값
제어(constant value control)동안에 설정
값보다 10hPa 낮음을 보여준다.
이 경고는 압력이 설정 값으로
돌아오면 자동적으로 해제된다.
이 디스플레이는 constant value control
동안에 10초 동안 측정 압력이 설정
압력의 이력현상(hysteresis)을
초과함을 보여준다.
이 경고는 압력이 설정 값으로
돌아오면 자동적으로 해제된다.
이 디스플레이는10초 동안 목표 경사
압력(target gradient pressure) 보다
5hPa 낮게 감소됨을 보여준다.
이 경고는 압력이 목표 값에 도달하게
되면 자동적으로 해제된다.
15 이 디스플레이는 경사 제어 동안에 10초
동안에 측정 압력이 목표 경사 압력의
hysteresis 보다 더 높아짐을 보여준다.
16 이 디스플레이는 경사 제어 완료 시간에서
30초 경과 후에 압력이 setting constant
value에 도달하지 않는 것을 보여준다.
11
Pressure drop
압력 강하
13
Gradient pressure
drop
경사 압력 강하
Gradient pressure
Increase
경사 압력 증가
Running out of
gradient
decompression
Capacity
경사 감압 능력 부족
경고
이 경고는 압력이 목표 값에 도달하게
되면 자동적으로 해제된다.
이경고는 압력이 목표 값에 도달하게
되면 자동적으로 해제된다.

Power switch for
vacuum controller
진공 컨트롤러 전원 스위치
Residual current
device 차단기
Electromagnetic valve
for vacuum control （φ13）
진공제어용 전자밸브
Drain valve 드레인 밸브
（Nozzle: 3/8×φ17）
Port for over flow
오버 플로우 포트
（Nozzle: 1/4×φ14）
Cooling water nozzle・outlet
（φ16）쿨링 워터 노즐/출구
Suction decompression)
Nozzle 석션 노즐
Cooling water nozzle・Inlet
（φ16）쿨링 워터 노즐/입구
Main switch
for the main unit
본체 메인 스위치
- 13 -
운전 Operation
4
Yellow/green
wires are earth
wires.
노란색/녹색 선은
접지선이다.
4-1 준비 Preparation
（1）먼저,전웝입력/정격전원(AC-220V 30A)을 확인한다
녹색 코드는 접지선(earth wire)이다.
일단 전원이 OFF 상태인지와 차단기가 커져있는지
확인한다.
（2）진공 컨트롤러에 전선과 파이프를 설치한다.
진공 호스와 진공 제어를 위해 decompression
(suction) nozzle과electromagnetic valve을 연결한다.
※진공제어부가 없는 경우에는 진공호스 불필요
（3）Cooling water을cooling water nozzle
출구(outlet)에서 입구(Inlet)까지 순환시키려면
냉각수순환장비와 냉각기(cooler) 사이에 호스를
연결한다. 입구(lnlet)은 하단에 출구(outlet)은 상단에
적합하다.
（4）수조에 있는 드레인 밸브가 닫혀있는지 확인한다.
수조에 열매체를 넣는다.
노즐을 overflow 포트에서 수조 뒷면 바닥부터 호스가
달린 배출(discharge) 포트에 연결한다.
수조 바닥의 뒷면에서 뻗어있는 overflow 노즐을
호스의 드레인 출구에 연결한다.
오일 사용시,
overflow 노즐 아래에 금속 용기를 설치하세요.
（5）농축 플라스크에 샘플을 넣는다. 플라스크에 압력이
감소한 후에 플라스크에 직접 넣거나 연속
주입(consecutive injection valve)를 통해서 샘플을
넣어준다. 샘플의 최대 볼륨은 플라스크 용량의 반이다.
Connect to vacuum pump
진공펌프에 연결
유리를 만질 때는 주의를 기울입니다.
CAUTION
금이 간 유리는 압력이 강하할 때 파손되거나
흩어질 수 있기 때문에 상해를 입을 수도
있습니다.
유리는 깨지기 쉬우므로 주의를 기울여
다루기 바랍니다.
Connect to the 1st
power source
쿨링 워터 호스는 밴드를 이용하여
단단히 고정합니다.
호스가 단단히 고정되어 있지 않으면,
심한 압력 손상과 물이 튀는 현상으로
단선될 수 있습니다.
CAUTION

●Heating
●Run/Stop
Set
△
△
Run
Stop
℃
rpm
・
○Heating
●Run/Stop
Set
△
△
Run
Stop
℃
rpm
・
・
○Heating
●Run/Stop
Set
△
△
Run
Stop
℃
rpm
4-2 본체 작동 방법How to operate the main unit
（1）첫 번째 전원을 켜기 위해 준비한다.
본체 좌측면에 있는 차단기 ON.
（2）수조의 상하 조절 (우측 이미지 참조)
①전원 스위치를 켜고, ②수조의 상하 조절 스위치로
수조의 위치를 조정한다. 스위치 중간을 누르면 정지.
（3）수조 온도 설정 (예: 설정 온도 40℃
①전원 스위치 ON.
③수조 온도 디스플레이와 ④회전속도 디스플레이가
깜박인다.⑧Set 키를 누른다.
③수조 온도 디스플레이가 깜박이면 ⑤, ⑦UP, DOWN
키를 이용하여 값을 입력한다.
키를 한 번 누를 때마다 0.1℃씩 증가 또는 감소되며,
누르고 있으면 값이 연속적으로 증가 또는 감소된다.
⑧Set 키를 누르면 설정 값이 저장되고 수조 온도
디스플레이는 측정 온도로 변경하여 나타내며 깜박인다.
④회전속도 디스플레이가 깜박인다.
※공장 디폴드 값은 0.0℃이다. 이미 운전했다면, 이전에 운전한
값이 보여진다.
※운전하는 동안에 설정을 변경하려면 ⑧Set 키를 눌러 설정값을
변경하고 다시 한 번 눌러 설정값을 저장한다.
※기기의 상태가 어떻든 간에 값을 변경한 후에 Set 키를 누르지
않으면 디스플레이가 깜박임을 멈추고 재설정 값을 표시하는 데
1분 후에 점등된다.
（4）농축 플라스크의 회전 속도 설정 (예: 60rpm)
④회전 속도 디스플레이가 깜박이면, ⑤, ⑦UP, DOWN
키를 이용하여 값을 입력한다.
(※디스플레이가 깜박이지 않으면, ⑧Set 키를 누른다)
⑧Set 키를 누르면 ④회전 속도 디스플레이가 점등되고
값이 저장된다.
※공장 디폴드 값은 0rpm이다. 이미 운전했다면, 이전에 운전한
값이 보여진다.
※운전하는 동안에 설정을 변경하려면 ⑧Set 키를 눌러 설정값을
변경하고 다시 한 번 눌러 설정값을 저장한다.
※기기의 상태가 어떻든 간에 값을 변경한 후에 Set 키를 누르지
않으면 디스플레이가 깜박임을 멈추고 재설정 값을 표시하는 데
1분 후에 점등된다.
(5) 장비 운전 및 정지
⑥Run/Stop 키를 누른다.
⑨Run/Stop 램프가 깜박이고 농축 플라스크는 회전한다.
⑩Heating lamp는 점등되고 수조 히터는 온도 제어를
시작하기 위해 켜진다.
장비 운전을 정지하려면 Run/Stop 키를 누른다.
【Run/Stop display lamp】
램프 점등：보류(정지)시간
램프 깜박임：장비 운전중
【Heating display lamp】
램프 점등：히터 켜짐
【Setting bath temperature 수조 온도 설정하기】
【Setting rotation speed 회전 속도 설정하기】
- 14 -
⑨Run/Stop lamp
⑦Down key
⑧Set key
⑥Run/Stop key
⑤Up key
①Power switch
for main unit
⑩Heating lamp
③Bath temperature
display
④Rotation speed
display
②Up-and-down
switch for bath
【Unit is running 장비 운전중】

- 15 -
Power switch for
vacuum controller
진공 컨트롤러
전원 스위치
■Initial screen 초기화면
Mode Display
Leak Run
Stop
MANUAL
1013hPa
Set Press hPa
Standby
200
Leak Run
Stop
EYELA
VACUUM CONTROLLER
NVC-2200
Ver.xxx
화면은 3초 안에
자동적으로 control mode
select scree으로 이동한다.
■Control mode select screen 제어모드 선택 화면
Dial key
다이얼 키
Run/Stop key
Operation key
운전 키
Leak key
리크 키
（1）먼저 전원을 켜기위해 준비한다.
본체 좌측면에 있는 차단기 ON.
진공 컨트롤러 ON. 버저 울리고, 초기화면이
나타난다. 구입 후 처음 사용하면, MANUAL
(constant value control) mode가 나타난다.
처음 사용이 아니라면, 이전에 사용한 제어 모드가
나타난다.
문제가 발생하면 장비의 사용을
중지합니다.
문제가 발생하면 전원 스위치를 끄고,
[Troubleshooting]을 참조하세요.
CAUTION
4-3 진공 컨트롤러 작동 방법 How to operate vacuum controller

- 16 -

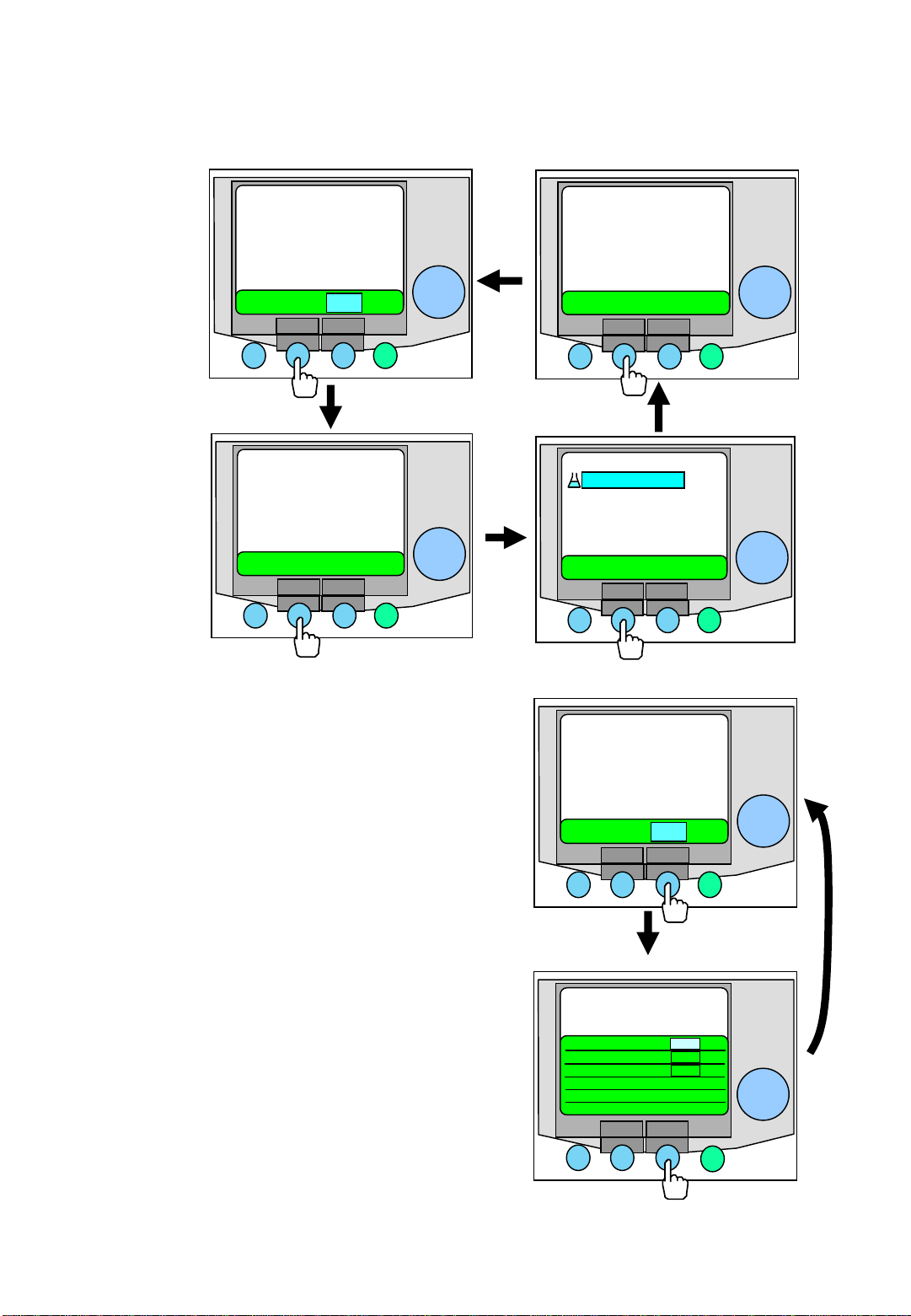

(4) 제어 모드 선택하기
［Mode] 키를 누르면 4가지 제어 모드로 변경된다.
MANUAL → AUTO → PROGRAM → STEP PROGRAM
Mode Display
Leak Run
Stop
MANUAL
1013hPa
Set Press hPa
200
Standby
Mode Display
Leak Run
Stop
AUTO
1013hPa
Mark Press --- hPa
Standby
Mode Display
Leak Run
Stop
STEP PROGRAM
1013hPa
→ Vac hPa 0min
P No 1 Standby
■Control mode select screen 제어 모드 선택 화면
(5) 압력, 온도, 시간을 포함하는 운전 조건이 제어
모드에서 설정되면, Run/Stop 키를 눌러 운전을 시작할
수 있다.
※ 각 제어 모드에서의 운전 방법은 다음 페이지 참조
※ 설정 화면에 있는 [End] 키를 누르면 제어 모드 선택
화면으로 돌아온다.
00:00:00 00:00:00
00:00:00 Mode Display
Leak Run
Stop
PROGRAM
1013hPa
Set Press 240hPa
Standby
Acetone
00:00:00
■Control mode select screen
Mode Display
Leak Run
Stop
MANUAL
1013hPa
Set Press hPa
200
Standby
00:00:00
■Setting screen 설정 화면
Leak
200
Set Press hPa
ΔP hPa
Auto Stop Off
Auto
Run
Stop
MANUAL Standby
hPa
1013
Mode End 00:00:00

■Graph screen 그래픽 화면
■Control mode select screen
-17 -
(1) 홀드 기능 “Hold”
조작 중에 기울기 제어(slope control)가 활성화되면
압력이 감소되는 동안 [Hold] 키를 눌러 압력을 유지할
수 있다.
※ 이는 버블링, 갑작스런 끓음을 피하고 응축을
일시적으로 멈추거나 압력 설정을 변경하기에
유용하다.
(2) 매뉴얼 클리닝 “Cleaning” 기능
대기(standby) 중에 리크(leak) 키를 누른 상태로 유지하면
다이어프램 진공 펌프, 제어 솔레노이드 밸브 또는 파이가
장치 외부로 퍼지기 때문에 수동으로 세척을 시작할 수
있다.
※ 약 3분(초기 설정)에서 자동으로 완료되기 때문에 수동
세척을 중간에 강제 종료하지 마세요.
※ 매뉴얼 클리닝의 시간 설정은 “Setting parameters”
을 참조하세요.
【Caution】
Model DPE-2130 cannot perform manual cleaning
when either of them is operating.
(3) 그래픽 디스플레이 기능
제어 모드 선택 화면에서 [Display] 키를 사용하여 운전
중에 그래프를 표시 할 수 있다.압력 감소(slope 또는
fixed value) 중 또는 운전 시작이 0분으로 설정된
상태에서 홀드 기능을 사용하는 동안 압력 변화를
그래프로 확인할 수 있다.운전 시간에 따라 시간
스케일이 다음과 같이 변경된다:
15min→30min→60min→90min
※ 운전 시간이 90분을 초과하면 그래프는 스크롤로
디스플레이 된다. (그래프에서 지난 90분간의 압력
변화를 확인할 수 있다.)
Mode Display
Leak Run
Stop
MANUAL
1013hPa
Set Press hPa
Cleaning
24
공통적인 기능
(4) 베이퍼 온도 디스플레이 기능
베이퍼 온도 센서(옵션)를 연결하여 응축하는 동안에
베이퍼를 측정할 수 있다.
베이퍼 온도는 제어 모드 설정 화면(control mode
setting screen), 설정 화면(setting screen), 그래픽
화면(graph screen)에서 보여진다.
00:00:00
■Graph screen
Hold Display
Leak Run
Stop
Set Press hPa
1013
15min
27.6 ℃
50
24
MANUAL Run
hPa100
00:06:21
0
Hold Display
Leak Run
Stop
MANUAL
Set Press hPa
24
hPa
Hold
365
1013
15min
00:03:21
0
※베이퍼 센서가 연결되어 있을 때
(5) [Esc] 기능 설정 중에 운전 취소
설정하는 동안 [Esc] 키를 눌러 작동을 취소하고 원래
설정으로 되돌아 갈 수 있다.
Esc
Leak Run
Stop
MANUAL
100hPa
Set Press hPa
24
Standby
■Control mode select screen
00:00:00
