Festo DGC-8 Series User manual

(de) Bedienungs−
anleitung
(en) Operating
instructions
(es) Instrucciones
de utilización
(fr) Notice
d’utilisation
(it) Istruzione
per l’uso
(sv) Bruksanvisning
Linearantrieb
Linear drive
DGC−8 ... 63−...
743 205
0901d

DGC
Festo DGC 0901d
2
Es bedeuten/Symbols/Símbolos/
Symboles/Simboli/Teckenförklaring:
Einbau und Inbetriebnahme nur von qualifi
ziertem Fachpersonal, gemäß Bedienungs
anleitung.
Warnung
Warning, Caution
Atención
Avertissement
Avvertenza
Varning
Hinweis
Please note
Por favor, observar
Note
Nota
Notera
Umwelt
Antipollution
Reciclaje
Recyclage
Riciclaggio
Återvinning
Zubehör
Accessories
Accesorios
Accessoires
Accessori
Tillbehör
Fitting and commissioning to be carried out
by qualified personnel only in accordance
with the operating instructions.
El montaje y la puesta en funcionamiento,
debe ser realizado exclusivamente por per
sonal cualificado y siguiendo las instruccio
nes de utilización.
Montage et mise en service uniquement par
du personnel agréé, conformément aux
instructions d’utilisation.
Montaggio e messa in funzione devono
essere effettuati da personale specializzato
ed autorizzato in confomità alle istruzioni
per l’uso.
Montering och idrifttagning får endast
utföras av auktoriserad fackkunnig personal
i enlighet med denna bruksanvisning.
Deutsch 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
English 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Español 51. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Français 75. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Italiano 99. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Svenska 123. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DGC
Festo DGC 0901d Deutsch 3
Linearantrieb DGCDeutsch
Inhaltsverzeichnis
1 Bedienteile und Anschlüsse 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 Funktion 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 Anwendung 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 Transport und Lagerung 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 Voraussetzungen für den Produkteinsatz 6. . . . . . . . . . . . . . . . . . . . . . . . .
6 Einbau 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Einbau, mechanisch 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Einbau, pneumatisch 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Einbau, elektrisch 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Einbau externen Zubehörs 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 Inbetriebnahme 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Inbetriebnahme der Gesamtanlage 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vorbereitung der Inbetriebnahme 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Durchführung der Inbetriebnahme 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 Bedienung und Betrieb 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 Wartung und Pflege 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 Reparatur 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 Zubehör 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 Störungsbeseitigung 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 Technische Daten 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DGC
Festo DGC 0901d Deutsch
4

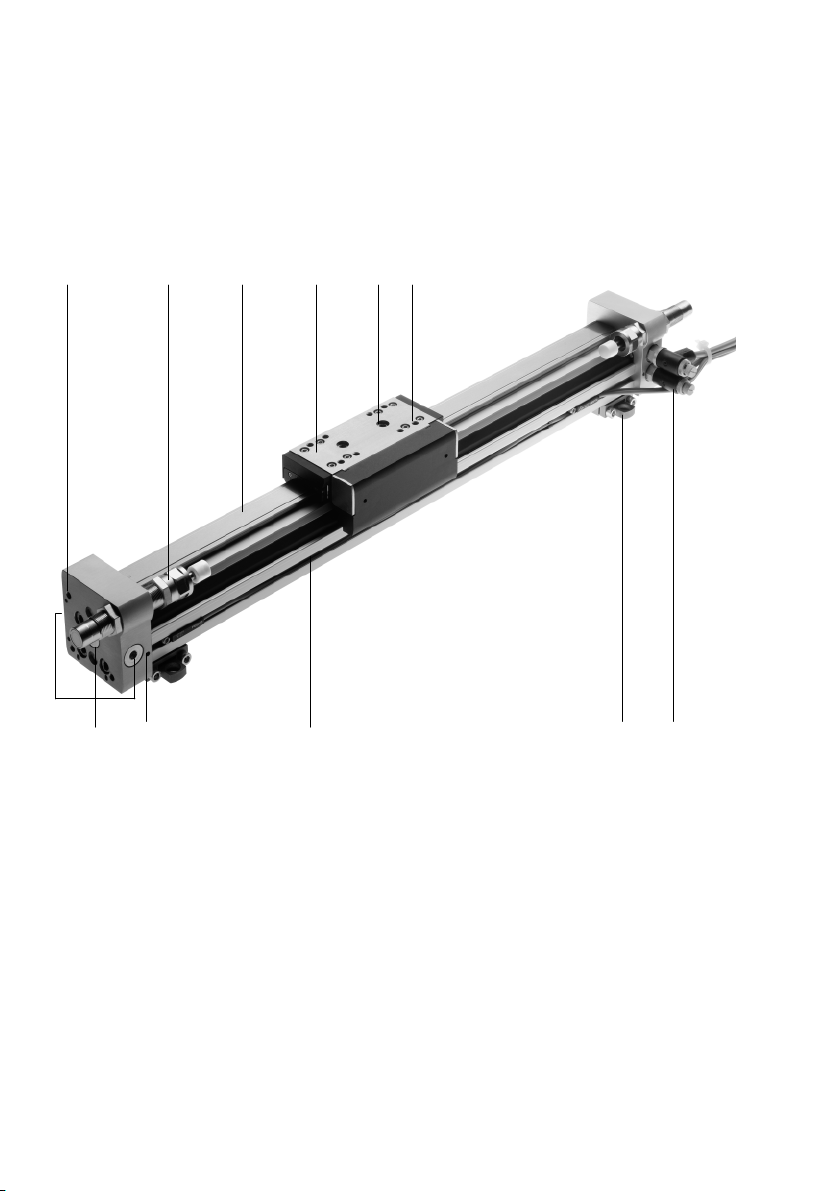

1 Bedienteile und Anschlüsse
123456
78
9
aA aJ
1Gewinde zur Befestigung des Zylinder
fußes *) oder für die Direktbefestigung
2Stoßdämpfer oder Elastomerdämpfer
(auswechselbar, s. Kapitel Inbetriebnahme)
3Führungsschiene
4Schlitten (Läufer)
5Zentrierbohrungen für Nutzlast
6Befestigungsgewinde für Nutzlast
7Drosselrückschlagventile*)
8Profilbefestigung (Mittenstütze) *)
9Nut für Näherungsschalter *)
aJ Stellschrauben für pneumatische Endlagen
dämpfung PPV
aA Druckluft−Anschlüsse (je nach Baugröße,
èEinbau pneumatisch)
*) Zubehör
Bild1

DGC
Festo DGC 0901d Deutsch 5
2 Funktion
Durch wechselweise Belüftung der Druckluft−
anschlüsse bewegt sich der Innenläufer im
Rohr hin und her. Durch eine starre Verbin
dung bewegt sich der Außenläufer mit. Den
dazu notwendigen Schlitz im Zylinderrohr
überspannt ein Bandsystem.
3 Anwendung
Bestimmungsgemäß dient der DGC zum Platz
sparenden Massetransport.
Er ist zugelassen für die Betriebsarten Schlit
tenbetrieb und Jochbetrieb (Belastungsgren
zen beachten).
Das drucklose Bewegen des Schlittens ist nur
zur Störungsbeseitigung und mit geringer
Geschwindigkeit zugelassen. Bei zu hoher
Geschwindigkeit kann der entstehende Unter
druck das Dichtband in den Kolbenraum zie
hen. Dies führt zu:
 hoher Leckage und
 unzulässigen Beschleunigungen (z. B. bei senkrechter Einbaulage).

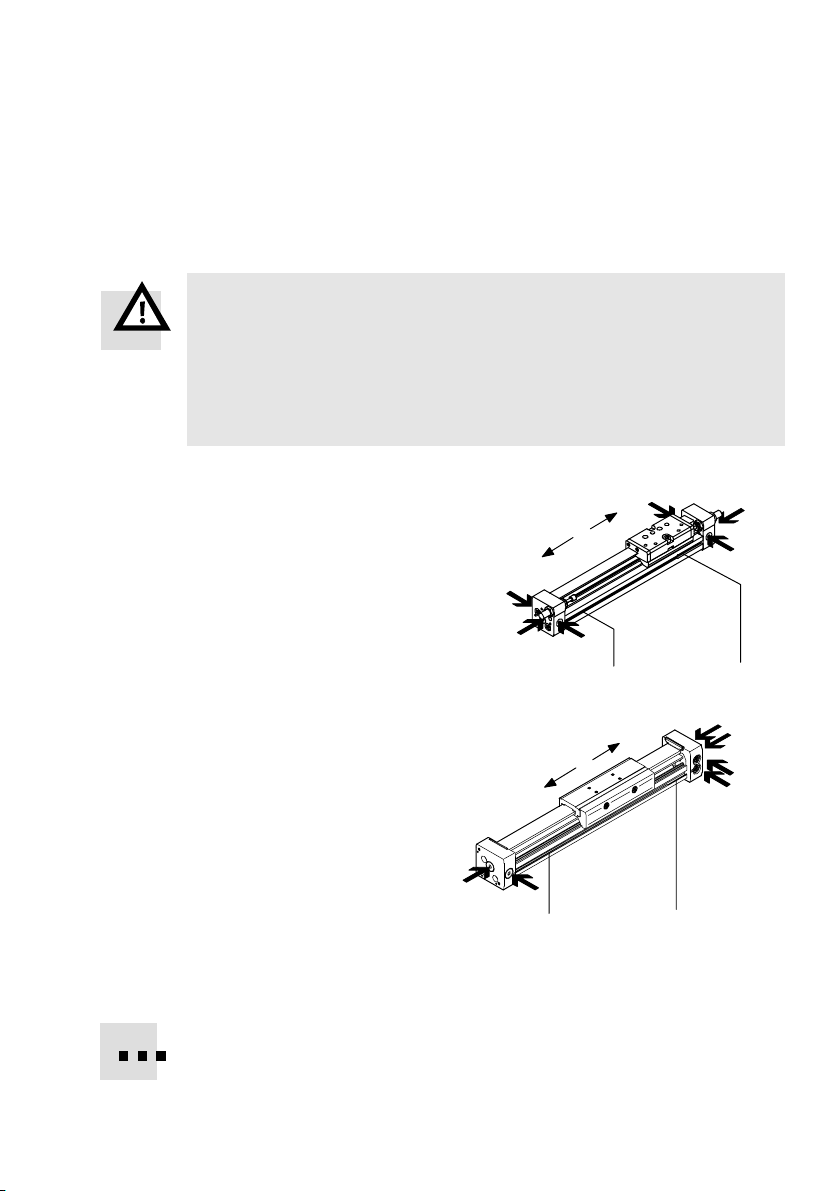

4 Transport und Lagerung
Hinweis
SVermeiden Sie es, die Führungsschiene bei Transport und Lagerung mit den
Händen zu berühren. Sonst schädigen Sie die Fettschicht.
SBerücksichtigen Sie das Gewicht des DGC.
Je nach Ausführung wiegt der DGC über 150 kg.
Bild2: Schaltsymbol
Bild3: Schlittenbetrieb
Bild4: Jochbetrieb

DGC
Festo DGC 0901d Deutsch
6
5 Voraussetzungen für den Produkteinsatz
Hinweis
Durch unsachgemäßen Gebrauch entstehen Fehlfunktionen.
SStellen Sie sicher, dass die Vorgaben dieses Kapitels stets eingehalten
werden.
SBerücksichtigen Sie die Warnungen und Hinweise am Produkt und in den
zugehörigen Bedienungsanleitungen.
SVergleichen Sie die Grenzwerte in dieser Bedienungsanleitung mit denen Ihres
Einsatzfalls (z.B. Kräfte, Momente, Temperaturen, Massen).
Nur die Einhaltung der Belastungsgrenzen ermöglicht ein Betreiben des Pro
dukts gemäß der einschlägigen Sicherheitsrichtlinien.
SBerücksichtigen Sie die Umgebungsbedingungen am Einsatzort.
Korrosive Umgebungen verkürzen die Lebensdauer des Produkts (z.B. Ozon).
SBerücksichtigen Sie die Vorschriften der Berufsgenossenschaft, des Techni
schen Überwachungsvereins, des VDE oder entsprechende nationale Bestim
mungen.
SVerwenden Sie das Produkt im Originalzustand ohne jegliche eigenmächtige
Veränderung.
SEntfernen Sie die Verpackungen wie Folien, Kappen, Kartonagen.
Ausnahmen:
 Verschlussstopfen an Druckluftanschlüssen (Verschmutzungsgefahr)
 Kunststoffabdeckung auf der Alu−Führungsschiene (bei DGC−...−G/GF).
Die Verpackungen sind vorgesehen für eine Verwertung auf stofflicher Basis
(Ausnahme: Ölpapier = Restmüll).
SSorgen Sie für Druckluft mit ordnungsgemäßer Aufbereitung (s. Techn. Daten).

DGC
Festo DGC 0901d Deutsch 7
6 Einbau
Einbau, mechanisch
SVermeiden Sie das Eindrücken bzw. Einsaugen des Dichtbands.
Schäden am Dichtband mindern die Betriebszuverlässigkeit. Durch ruckartiges
Bewegen des drucklosen Schlittens kann ein Unterdruck entstehen, der das
Dichtband in den Kolbenraum saugt.
SLassen Sie Schrauben und Gewindebolzen grundsätzlich unverändert, sofern
Sie in dieser Anleitung nicht dazu aufgefordert werden.
SVermeiden Sie, dass das Bandsystem beschädigt wird oder stark verschmutzt.
Beschädigungen mindern Sicherheit und Lebensdauer des DGC.
SAchten Sie auf einen Einbau ohne Verspannungen und Biegungen.
Bei Ersatz eines Linearantriebs DGP(L) durch einen DGC:
Verwenden Sie die Fußbefestigungsadapter HPC.
Schlittenposition oben:
HPC−...−SO / HPC−...−S
Schlittenposition hinten:
HPC−...−SH / HPC−...−S
DGP(L)−... DGP(L)−...
DGC−GF/KF DGC−GF/KF
Drehmomente der Befestigungsschrauben
HPC−8 HPC−12/18 HPC−25 HPC−32/40 HPC−50 HPC−63
0,8 Nm 1,6Nm 2Nm 4,5Nm 15Nm 23Nm
Bild5

DGC
Festo DGC 0901d Deutsch
8
Bei Antrieben mit großen Hublängen:
SVerwenden Sie die Profilbefestigungen (Mittenstützen) MUC.

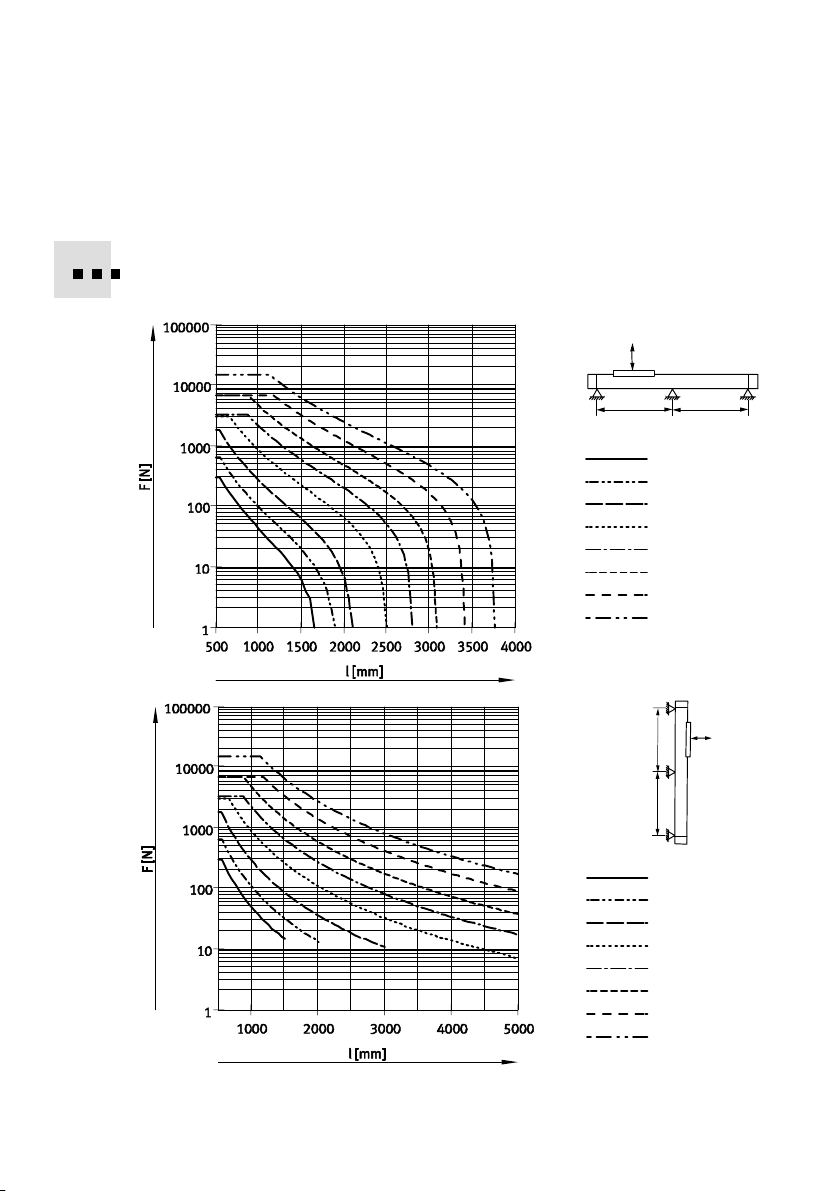

Bild6 zeigt die Stützabstände, die je nach Einbaulage erforderlich sind.
Bild6: Erforderliche Stützabstände bei waagrechtem / senkrechtem Einbau
F
l l
F
l
l
∅8
∅12
∅18
∅25
∅32
∅40
∅50
∅63
∅8
∅12
∅18
∅25
∅32
∅40
∅50
∅63

DGC
Festo DGC 0901d Deutsch 9
Bei Anbau von Profilbefestigungen (Mitten
stützen) MUC:
1. Positionieren Sie die Profilbefestigungen
gleichmäßig über die gesamte Antriebs
länge verteilt, nicht nur über die Hub
strecke.
2. Befestigen Sie die Profilbefestigungen
am DGC nach Bild7.
3. Drehen Sie die Befestigungsschrauben gleichmäßig fest.
Drehmomente:
MUC−8/12 MUC−18 MUC−25/32 MUC−40 MUC−50/63
1,2 Nm 4,1 Nm 8,3 Nm 14 Nm 20 Nm
Bild8
4. Stellen Sie sicher, dass sich die Profil
befestigungen außerhalb des Verfahr
bereichs des Schlittens befinden (ins
besondere bei seitlicher Befestigung).
Schieben Sie den Schlitten hierfür einmal
über die gesamte Verfahrstrecke.
Bild7
Bild9
m

DGC
Festo DGC 0901d Deutsch
10
Zur Befestigung der Nutzlast:
SPlatzieren Sie die Nutzlast so, dass das
Kippmoment aus der Kraft F parallel zur
Bewegungsachse und dem Hebelarm a
klein bleibt (èTechnische Daten: Mx, My,
Mz).
Bei harten und steifen Nutzlasten:
Hinweis
Ein Verbiegen des Schlittens gegen eine
gekrümmte Nutzlast mindert die
Lebensdauer der Führung.
SStellen Sie sicher, dass die Montage−
fläche der Nutzlast höchstens die
folgende Krümmung aufweist:
 G/GF: 0,03 mm
 KF/FA: 0,01 mm
SBeachten Sie die Anziehdrehmomente bei der Befestigung der Nutzlast auf
dem Schlitten:
DGC−... 8/12 18 25/32 40 50/63
Anziehdreh−
moment [Nm]
M4 G2 
moment [Nm] KF 2,5
M5  3,5 
M6  6,5
M8  10
Bild12
Bei Nutzlasten mit eigener Führung:
SJustieren Sie die Führungen von Nutzlast und DGC exakt parallel.
Nur so vermeiden Sie Überlastungen am Schlitten (zul. Kräfte èTechnische
Daten).
Bild10
aF
Bild11
max.

DGC
Festo DGC 0901d Deutsch 11
Einbau, pneumatisch
Bei Einbau in senkrechter oder schräger Lage:
Warnung
Im Falle eines Druckabfalls fällt die bewegliche Masse nach unten:
Gefahr von Quetschungen !
SPrüfen Sie, ob Rückschlagventile HGL erforderlich sind.
Dadurch vermeiden Sie, dass die bewegliche Masse schlagartig abgleitet.
SPrüfen Sie, ob Sicherungsmaßnahmen gegen langsames Absinken durch
Leckage erforderlich sind (z.B. Zahnklinken oder bewegte Bolzen).
SWählen Sie die Druckluftanschlüsse.
Zu den ab Werk vorgesehenen Druck
luftanschlüssen (W) existieren Alter
nativanschlüsse (A). In diesen sitzen
Verschlussschrauben.
Bei den Baugrößen 18...63 kann der
Druckluftanschluss einseitig (rechts) vor
genommen werden.
Llinke Endlage
Rrechte Endlage
lBewegung nach links
rBewegung nach rechts
Zum Einstellen der Schlitten−Geschwindigkeit:
SDrehen Sie Drossel−Rückschlagventile GRLA in die Druckluftanschlüsse.
Bild13
W
W
A
AA
Aø8/12
l
r
LR
ø18...63
Bild14
W(r)
A(l)
AA
W(l)
LR
l
rA(r)

DGC
Festo DGC 0901d Deutsch
12
Einbau, elektrisch

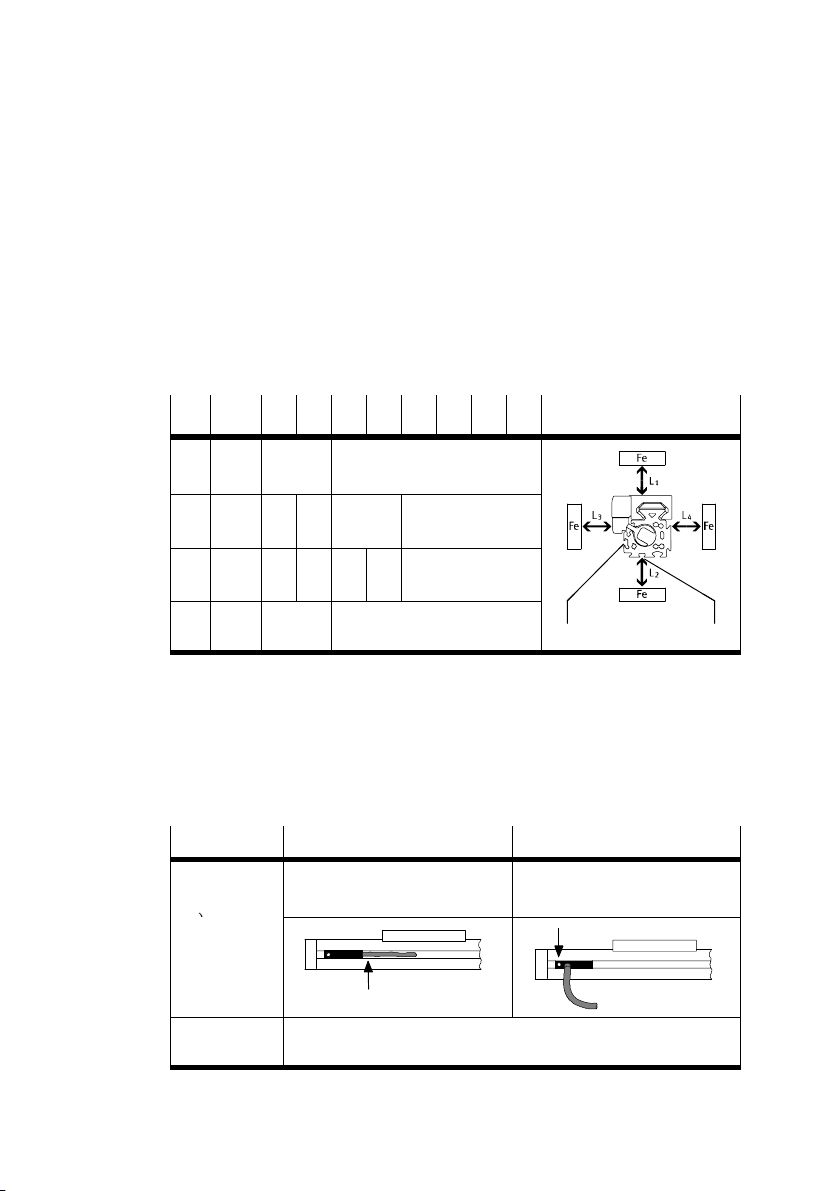

Bei Positionsabfrage mit Näherungsschaltern SME/SMT:
SVerwenden Sie die Nuten S aus Bild17 zur Befestigung der Näherungsschalter.
SVermeiden Sie es, den DGC direkt an ferritischen Teilen zu befestigen.
SAchten Sie auf die Mindestabstände zwischen ferritischen Massen und den
Näherungsschaltern:
POS 8 12 18 25 32 40 50 63
L1 1
2
0

0
0
L2 1
2
20

10

10
25
0
25
L3 1
2
30

25

25
10
25
25
25
0
L4 1
2
0

0
0
12
Bild15: Mindestabstände [mm] (POS = Position des Näherungsschalters)
Dadurch vermeiden Sie Fehlschaltungen durch Fremdbeeinflussung.
Bei DGC−8/12:
SPlatzieren Sie die Näherungsschalter wie folgt:
Position SME−10/SMT−10F−KL (SL) SME−10/SMT−10F−KQ (SQ)
Endlagelinks
(èBild13:
L")
Kabelabgangzur Zylindermitte
notwendig
Befestigungsschraube zeigt
zumEndlagendeckel
L")
Endlage
rechts (R")
Einbaulagebeliebig
Bild16

DGC
Festo DGC 0901d Deutsch 13
Hierdurch berücksichtigen Sie, dass der Schaltmagnet asymmetrisch (links)
auf dem Innenläufer angeordnet ist.
Bei Dauersignal:
SPrüfen Sie, ob der Näherungsschalter verkehrt herum eingebaut wurde.
Beim Verlegen der Kabel der Näherungsschalter:
SBeachten Sie, dass die Kabel der Näherungschalter durch die Nut geführt
werden können.
Einbau externen Zubehörs
SVerwenden Sie die Nuten gemäß Bild17 zur Befestigung externen Zubehörs.
SNut für Näherungsschalter (Sensoren)
NNut für anderes Zubehör
DGC−8
S
DGC−12
S
DGC−18
S
S
DGC−25
S
S
N
DGC−32
SN
DGC−40
S
N
N
SNN
SN
DGC−50
SN
DGC−63
S
SNN
S
N
N
N
N
N
Bild17
Verwenden Sie Nutenabdeckschienen zur Vermeidung von Verschmutzung in den
Sensornuten (S) von DGC−18...63.

DGC
Festo DGC 0901d Deutsch
14
7 Inbetriebnahme
Inbetriebnahme der Gesamtanlage
SBelüften Sie die Anlage insgesamt langsam. Dadurch vermeiden Sie Bewegun
gen unkontrollierter Art.
Zur langsamen Einschaltbelüftung dient das Einschaltventil HEL.
Vorbereitung der Inbetriebnahme
Bei Nutzlasten oder Schlittengeschwindigkeiten hoher und mittlerer Größe:
SVerwenden Sie das Konfigurationstool für pneumatische Antriebe:
www.festo.com,downloads,downloadsoftware,engineering−
tools,DGC−QuickCalc"
SVerwenden Sie Dämpfungselemente ausrei
chender Dimensionierung.
Ohne externe Abfangvorrichtungen ver
trägt der DGC maximale Geschwindigkei
ten und Nutzlasten nach Bild18 und
Bild19.
DGC−8/12−G/KF−P DGC−18...63−G/GF/KF−PPV
∅8−P−G
∅12−P−G
∅8−P−KF
∅12−P−KF
Bild18
∅8
∅12
∅18
∅25
∅32
∅40
∅50
∅63

DGC
Festo DGC 0901d Deutsch 15

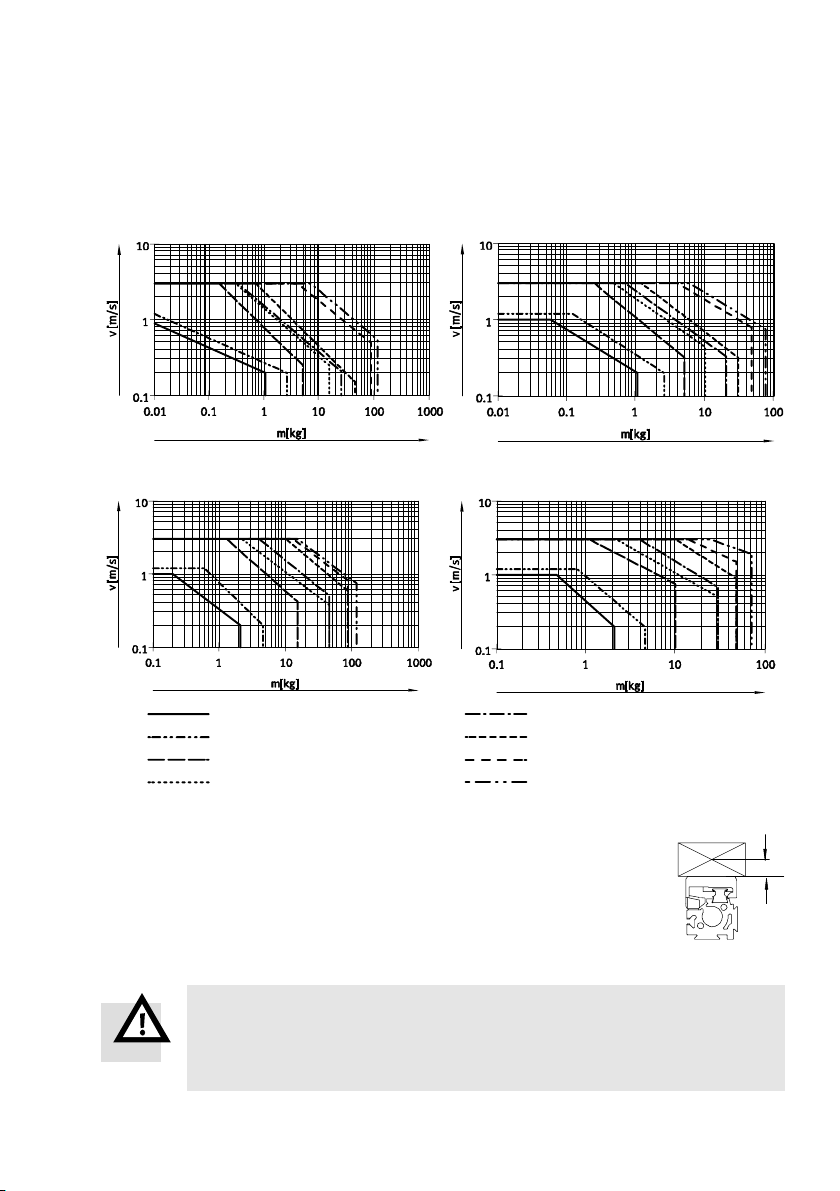

DGC−...−G/GF−YSR DGC−...−G/GF−YSRW
DGC−...−KF−YSR DGC−...−KF−YSRW
∅8
∅12
∅18
∅25
∅32
∅40
∅50
∅63
Bild19
Diesen Diagrammen liegt ein Schwerpunkt−
Abstand r zugrunde von:
25mm bei DGC−8
35mm bei DGC−12/18
50mm bei DGC−25...63
Warnung
Ohne externe Abfangvorrichtungen kann ein Überschreiten der in Bild18 und
Bild19 angegebenen Grenzwerte zur Zerstörung des DGC führen.
SAuch bei Störungen dürfen die Grenzwerte nicht überschritten werden.
Bild20
m
r

DGC
Festo DGC 0901d Deutsch
16

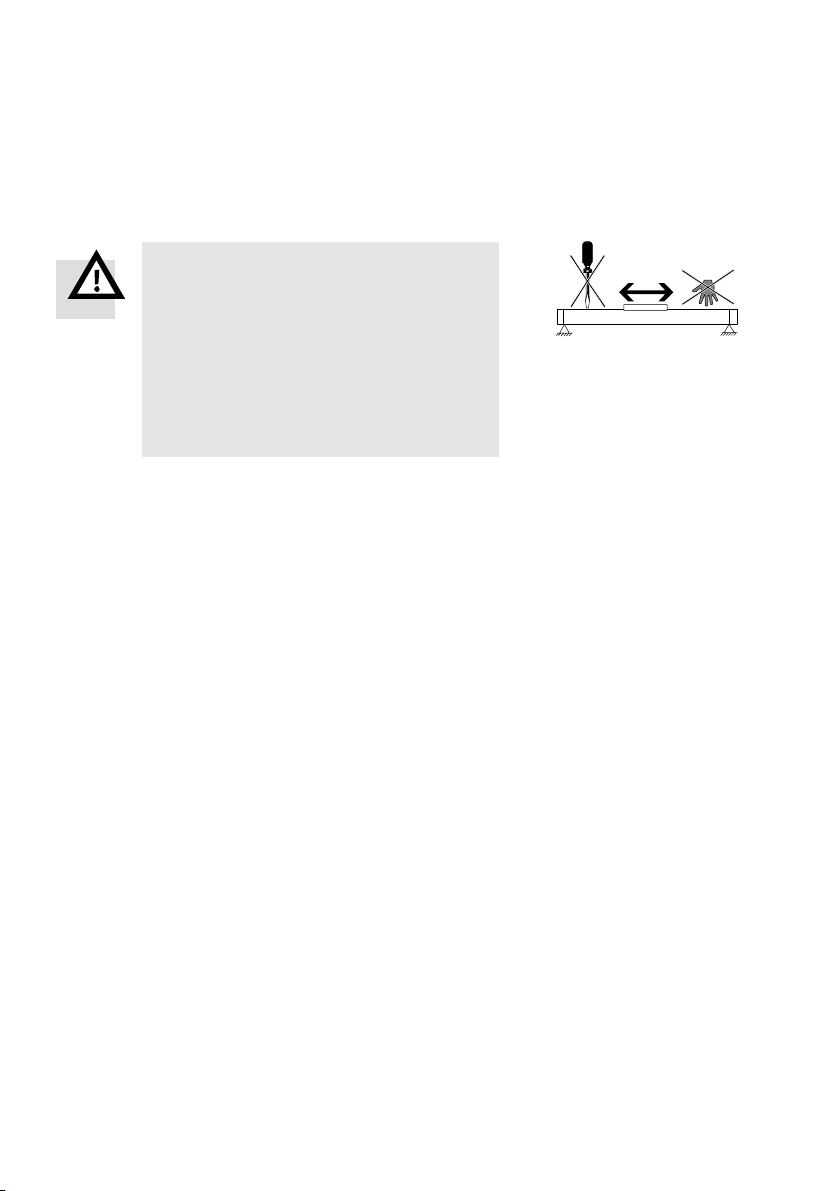

Vor jeder Inbetriebnahme:
Warnung
Stellen Sie sicher, dass im Verfahrbereich
 niemand in die Laufrichtung der bewegten
Bauteile greifen kann (z.B. durch Schutz
gitter).
 sich keine Fremdgegenstände befinden.
Nur bei völligem Stillstand der Masse darf
ein Greifen an den DGC möglich sein.
Bei DGC−...−G/GF:
SEntfernen Sie die Schutzabdeckung von der Führungsschiene.
Bild21

DGC
Festo DGC 0901d Deutsch 17
Durchführung der Inbetriebnahme
1. Drehen Sie die Drossel−Rückschlagventile
 für die beiden Seiten zunächst ganz zu,
 dann wieder eine Umdrehung auf.
Bei Verwendung der internen Endlagen
dämpfung PPV:
2. Drehen Sie die Stellschrauben für die
interne Endlagendämpfung PPV
 beidseitig zunächst ganz zu,
 dann wieder eine Umdrehung auf.
3. Belüften Sie den DGC wie folgt:
 Zunächst gleichzeitig auf beiden Seiten.
Dadurch bewegt sich der Schlitten ge
ringfügig bis zu einem Gleichgewichts
punkt.
 Entlüften Sie den DGC anschließend auf einer Seite. So vermeiden Sie Spit
zenbelastungen am DGC und im Druckluftnetz.
4. Starten Sie einen Probelauf.
5. Prüfen Sie, ob die Schlitten−Geschwindigkeit verändert werden muss.
Bei Masse−Geometrien mit Überstand:
Warnung
Kollisionsgefahr!
SBerücksichtigen Sie, dass die Stell
schrauben des DGC nur bei Still
stand des Schlittens verdreht wer
den dürfen.
6. Drehen Sie die Drossel−Rückschlagventile langsam auf, bis die gewünschte
Schlitten−Geschwindigkeit erreicht ist.
7. Drehen Sie die Stellschrauben für die interne Endlagendämpfung PPV auf.
Bestimmungsgemäß soll der Schlitten die Endlage erreichen, ohne hart anzu
schlagen oder zurückzufedern.
Bild22
Bild23
Bild24

DGC
Festo DGC 0901d Deutsch
18

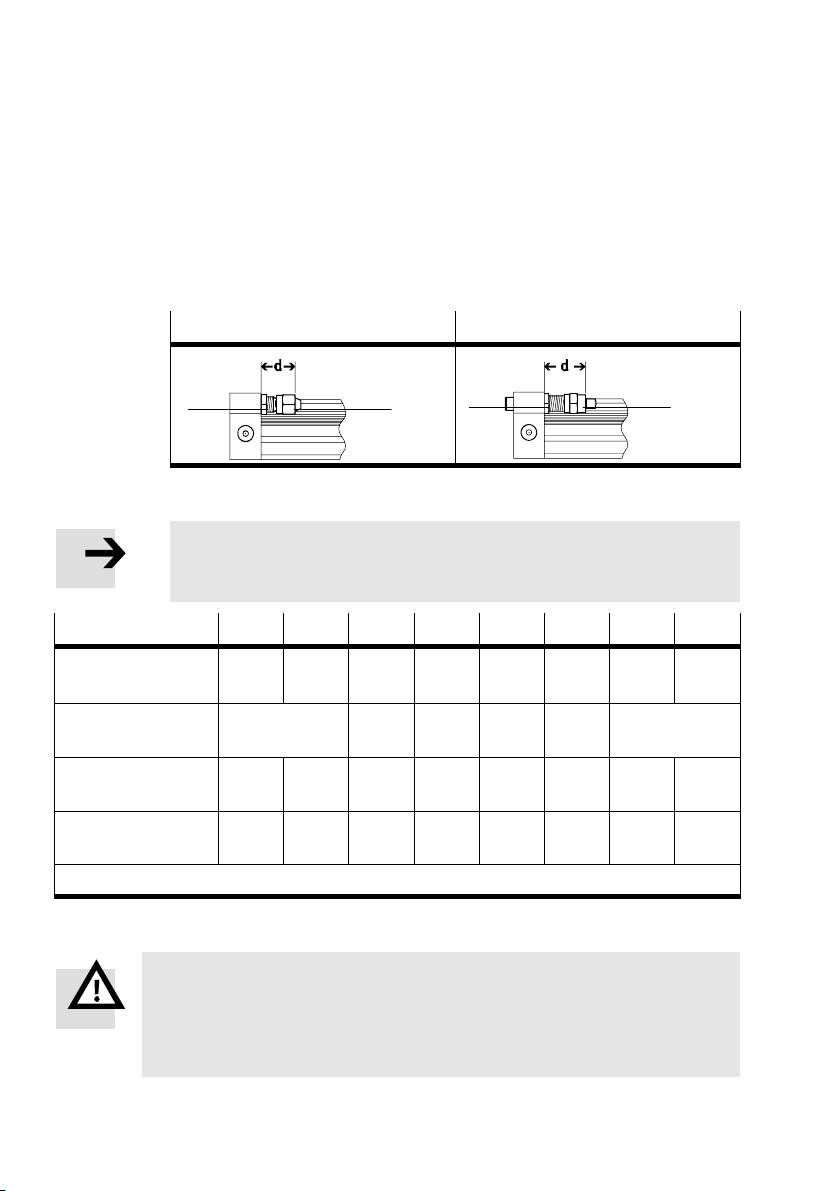

Zur Feineinstellung des Hubes:
1. Lösen Sie die Kontermutter K.
2. Drehen Sie das Dämpfungselement hinein oder heraus.
DGC−...(−GP) mit Elastomerdämpfer DGC−...−YSR(W) mit Stoßdämpfer
HK HK
Bild25
Hinweis
SAus Stabilitätsgründen darf der Abstand d aus Bild25 die Werte aus
folgender Tabelle nicht überschreiten:
DGC− 8 12 18 25 32 40 50 63
G/GF/KF−
P/PPV
[mm] 11,3Ū
16,3
12,7Ū
17,7
13,8Ū
15,8 *) 21,1Ū 25,1 *) 25,2Ū 30,2 *) 28,7Ū 33,7 *) 28,7Ū 33,7 *) 38,8Ū 43,8 *)
GP−
P/PPV
[mm]  16,9Ū
18,9 *) 23,6Ū 27,6 *) 25,2Ū 30,2 *) 34,7Ū 39,7 *) 
GF−YSR(W) [mm] 12,8Ū
22,8
14Ū
24
14,5Ū
24,5
22,5Ū
32,5
27,3Ū
37,3
31Ū
41
31Ū
56
41Ū
76
KF−YSR(W) [mm] 12,8Ū
22,8
14Ū
24
14,5Ū
24,5
22,5Ū
32,5
27,3Ū
52,3
31Ū
56
31Ū
56
41Ū
76
*) Einschränkung: Zusatzmassen und Geschwindigkeit müssen reduziert werden.
Bild26
Warnung
Ein Betrieb des DGC ohne Anschlaghülse (H) und Kontermutter (K) zerstört den
DGC.
SMontieren Sie die Dämpfungselemente ausschließlich zusammen mit der
Anschlaghülse (H) und der Kontermutter (K).

DGC
Festo DGC 0901d Deutsch 19

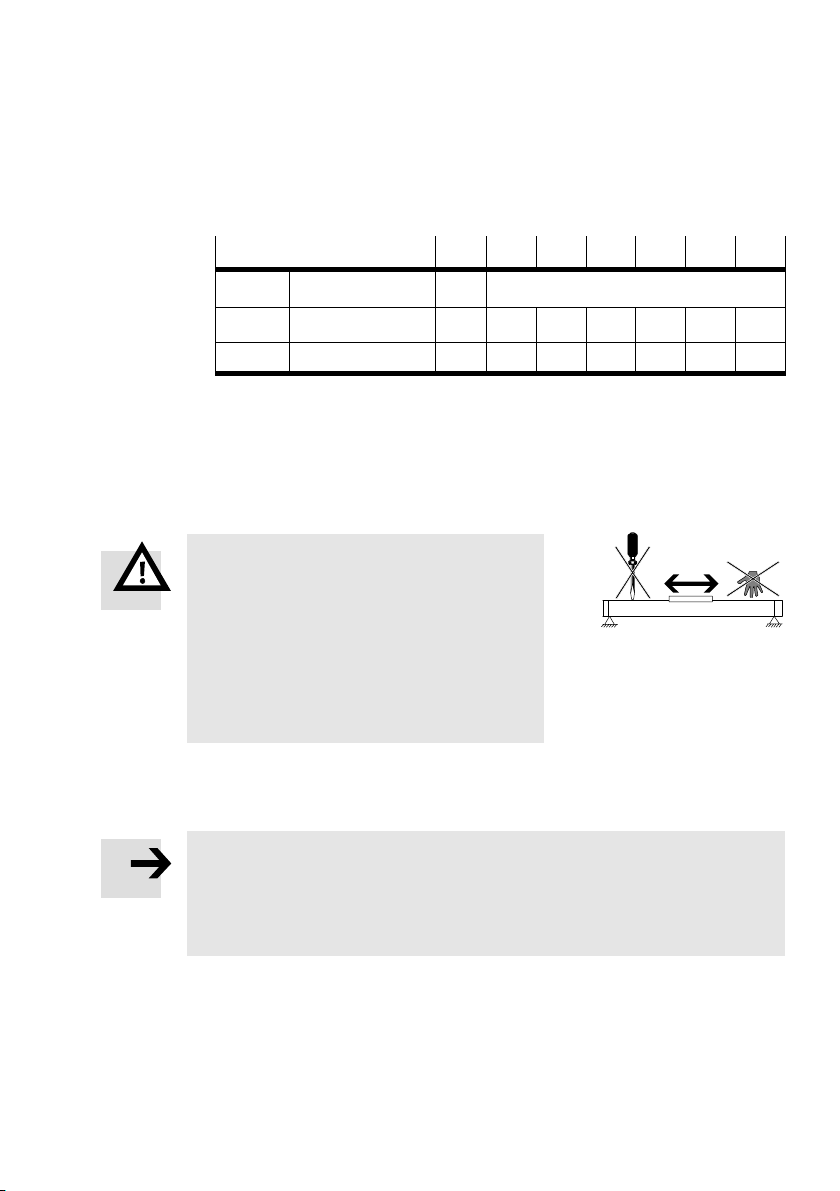

3. Drehen Sie die Kontermutter K wieder mit folgendem Anziehdrehmoment fest.
8/12 18 25 32 40 50 63
DGC−G− P / YSR(W) [Nm] 2 
DGC−GF− YSR(W) [Nm]  3 5 8 20 35 60
DGC−KF− YSR(W) [Nm] 2 5 20 20 35 35 60
Bild27: Anziehdrehmomente für Kontermutter K
8 Bedienung und Betrieb
Warnung
Stellen Sie sicher, dass im Verfahrbereich
 niemand in die Laufrichtung der bewegten
Bauteile greifen kann (z.B. durch Schutz
gitter).
 sich keine Fremdgegenstände befinden.
Nur bei völligem Stillstand der Masse darf
ein Greifen an den DGC möglich sein.
Bei Umstellung von geölter auf ungeölte Druckluft:
Hinweis
Aufgrund der ausgewaschenen Lebensdauerschmierung erhöht sich der
Verschleiß.
SFetten Sie den DGC komplett neu;
Fettsorte: èKapitel Wartung und Pflege unter Bandsystem".
Bei Änderungen von Nutzlast oder Dynamik:
SPrüfen Sie, ob andere Dämpfungselemente erforderlich sind (èInbetrieb
nahme).
Bild28

DGC
Festo DGC 0901d Deutsch
20
9 Wartung und Pflege
Zur Pflege des Bandsystems:
SReinigen Sie das Bandsystem bei Bedarf mit einem weichen Lappen.
SVermeiden Sie Reinigungsmedien, die das Bandsystem aus PU angreifen. Zu
starkes Reiben oder Verwenden Fett lösender Reinigungsmedien (z.B. Seifen
lauge) schädigen die Fettschicht.
SFetten Sie das Bandsystem oberflächlich, falls es keine Fettschicht mehr auf
weist. Fettsorte: LUB−KC1.
Zur Schmierung der Führung der Typen Gund GF:
SFetten Sie die Führungsschiene des DGC−8−G, wenn sie keine Fettschicht mehr
aufweist, aber spätestens alle 3000 km oder 3 Jahre. Fettsorte: LUB−KC1.
SBeachten Sie, dass die Schmierintervalle verkürzt werden müssen bei
 staubiger und schmutziger Umgebung
 Arbeitshüben < 50 mm
 Umgebungstemperaturen > 40 °C.
Die übrigen Baugrößen der Typen G/GF sind wartungsfrei (Nachschmieren
aber zulässig).

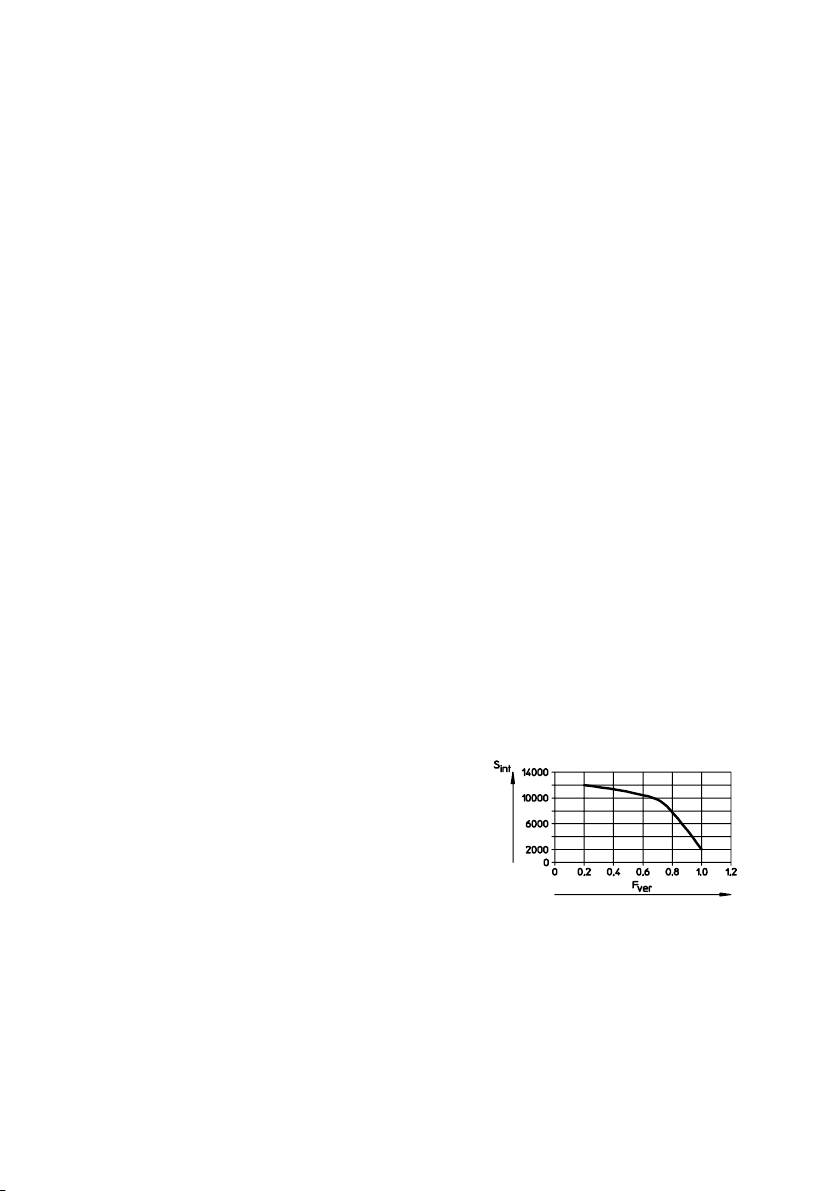

Zur Schmierung der Führung der Typen KF:
Die Schmierintervalle Sint sind abhängig
von der Belastung der Führung.
1. Berechnen Sie die Belastung der Führung
Fver mit Hilfe der Formel für kombinierte
Belastungen (s. Technische Daten) und
entnehmen Sie das Schmierintervall Sint
aus Bild29.
SBeachten Sie, dass die Schmierintervalle verkürzt werden müssen bei
 staubiger und schmutziger Umgebung
 Arbeitshüben < 50 mm oder > 2000 mm
 Geschwindigkeiten > 2 m/s
 Umgebungstemperaturen > 40 °C.
SSchmieren Sie den DGC in jedem Fall spätestens alle 3 Jahre.
Bild29
