Festo PE-PK Series User manual

Bedienungsanleitung
Druck- oder Vakuumschalter
Typ (V)PE-1/8-... (-SW)
(V)PE-PK-...(-SW)
Operating instructions
Pressure or vacuum switch
type (V)PE-1/8-... (-SW)
(V)PE-PK-...(-SW)
386 143
VPE-... PE-...
Einbau und Inbetriebnahme
nur von qualifiziertem Fachpersonal,
gemäß Bedienungsanleitung.
Fitting and commissioning to be
carried out by qualified personnel
only in accordance with the operating
instructions.
Es bedeuten/Symbols:
Warnung
Warning, Caution
Hinweis
Note
Recycling
Recycling
Zubehör
Accessories
9810NH D/GB 1

3
6
5
2
41
1

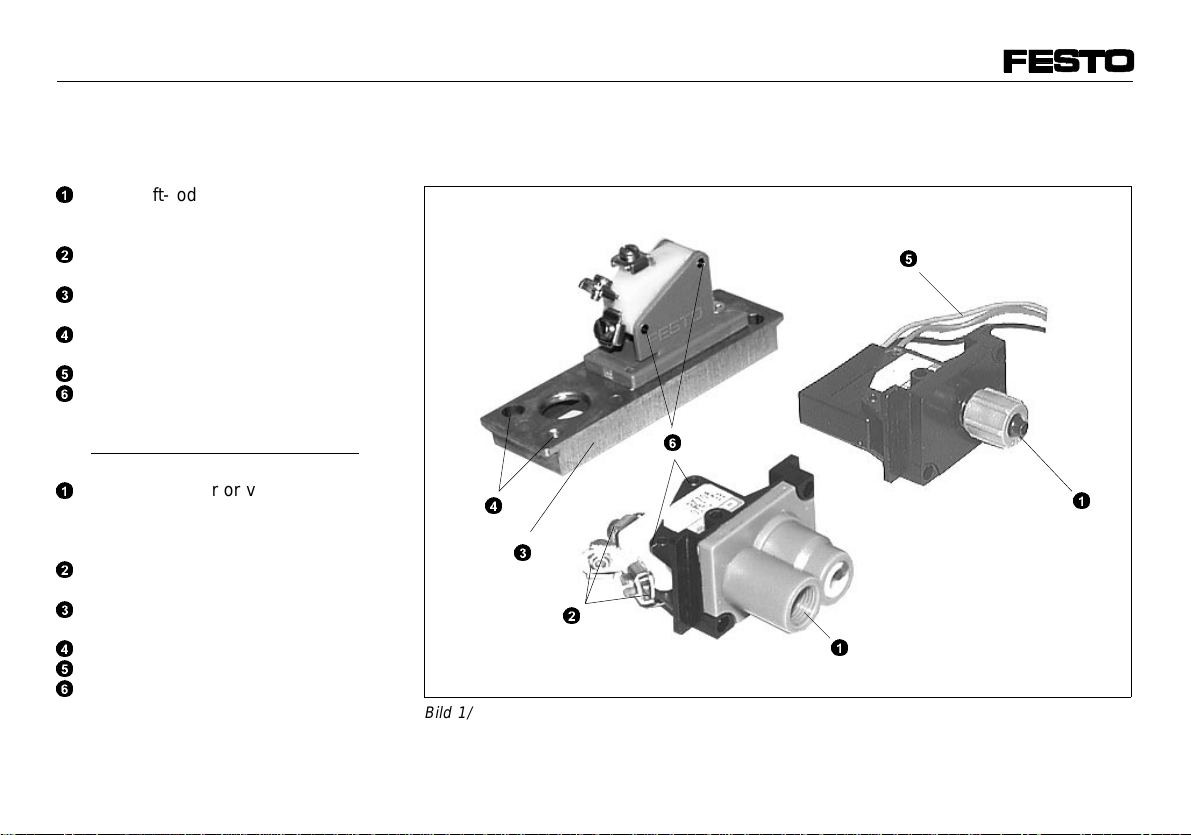

Bild 1/Fig. 1
Bedienteile und Anschlüsse
1
1
2
3
4
5
6
Druckluft- oder Vakuumanschluß
– Anschlußgewinde G 1/8 bei PE-1/8-...
– Schlauchanschluß bei PE-PK-...
Schraubklemmen für elektrischen
Anschluß
Anschlußplatte für Montagerahmen
(nur bei (V)PE-...-..N)
Durchgangsbohrungen zur
Befestigung
Kabel für elektrischen Anschluß
Durchgangsbohrungen für Schutz-
kappe (Typ siehe Zubehör)
Operating parts and
connections
1
2
3
4
5
6
Compressed air or vacuum connection
– connecting thread G 1/8 with
PE-1/8-...
– tubing connection with PE-PK-...
Screw terminals for electrical
connection
Sub-base for mounting frame
(only with (V)PE-...-..N)
Through holes for fastening
Cable for electrical connection
Through holes for cover cap (see
section "Accessories")
(V)PE-...-...(-SW)
9810NH D/GB 2

2Product overview
Vacuum operation
Vacuum
connection Standard length for fitting onto mounting frame Electrical connection
1/8’ 1N Screw
terminals
1/8’ 1N Cables
1/8’ 2N Screw
terminals
1/8’ 2N Cables
Overpressure operation
Compressed
air connection Standard length for fitting onto mounting frame Electrical connection
1/8’ 1N Screw
terminals
1/8’ 2N Screw
terminals
1/8’ 1N Cables
1/8’ 2N Cables
PK-3 2N Screw
terminals
PK-4 1N Cables
PK-4 1N Screw
terminals
Produktübersicht
Vakuumbetrieb
Vakuumanschluß Normlänge für Anbau
auf Montagerahmen Elektrischer Anschluß
VPE-1/8 1/8’ 1N Schraub-
klemmen
VPE-1/8-SW 1/8’ 1N Kabel
VPE-1/8-2N 1/8’ 2N Schraub-
klemmen
VPE-1/8-2N-SW 1/8’ 2N Kabel
Überdruckbetrieb
Druckluft
anschluß Normlänge für Anbau auf Montagerahmen Elektrischer Anschluß
PE-1/8-1N 1/8’ 1N Schraub-
klemmen
PE-1/8-2N 1/8’ 2N Schraub-
klemmen
PE-1/8-1N-SW 1/8’ 1N Kabel
PE-1/8-2N-SW 1/8’ 2N Kabel
PE-PK-3x2-2N PK-3 2N Schraub-
klemmen
PE-PK-4-SW PK-4 1N Kabel
PE-PK-4 PK-4 1N Schraub
klemmen
Bild 2/Fig. 2
9810NH D/GB 3

Function and application
The (V)PE-... contains a chamber with a
diaphragm.
This diaphragm is subjected to pressure
forces (with PE-...)/tensile forces (with
VPE-...) on one side, and to the clamp-
ing force of the springs on the other
side. If the pressure or vacuum forces
are increased in excess of the clamping
force, a piston connected to the dia-
phragm will move and actuate a
changeover switch.
The (V)PE-... can be used as a nor-
mally-closed, normally-open or change-
over switch. It has been designed for
converting pneumatic pressure values
into electrical signals which are used for
control or monitor functions.
Funktion und Anwendung
Der (V)PE-... enthält eine Kammer mit
einer Membran.
An dieser Membrane wirken auf der
einen Seite Druckkräfte (bei PE-...)/Zug-
kräfte (bei VPE-...), auf der anderen die
Spannkraft der Feder. Bei Erhöhung der
Druck- oder Vakuumkräfte über die Fe-
derkraft hinaus, bewegt sich ein mit der
Membran verbundener Kolben und
betätigt einen elektrischen Schalter.
Der (V)PE-... ist als Schließer, Öffner
oder Wechsler einsetzbar. Er dient be-
stimmungsgemäß zur Umwandlung
pneumatischer Druckwerte in elektrische
Signale, die für Steuerungs- oder Über-
wachungsfunktionen gebraucht werden.
3
Bild 3/Fig. 3
(V)PE-...-...(-SW)
9810NH D/GB 4

Conditions of use
PLEASE NOTE
Incorrect handling can lead to
malfunctioning.
• Observe the following instructions
for the correct and safe use of the
product.
•Compare the specified limits, e.g.
pressures, forces and temperatures
with your individual application.
•Make sure that there is a supply of
correctly prepared compressed air.
•Take into account the prevailing am-
bient conditions.
•Observe the technical regulations as
well as relevant national and local
laws.
Voraussetzungen für den
Produkteinsatz
HINWEIS:
Fehlfunktionen können durch un-
sachgemäße Handhabung entstehen.
• Beachten Sie die nachfolgenden
Hinweise für den ordnungsgemäßen
und sicheren Einsatz des Produkts.
•Vergleichen Sie die angegebenen
Grenzwerte z. B. für Drücke, Kräfte,
Temperaturen mit Ihrem Einsatzfall.
•Sorgen Sie für ordnungsgemäß auf-
bereitete Druckluft.
•Berücksichtigen Sie die vorherr-
schenden Umgebungsbedingungen.
•Beachten Sie die Vorschriften der
Berufsgenossenschaft, des VDE,
des Technischen Überwachungs-
vereins oder entsprechende natio-
nale Bestimmungen.
Bild 4/Fig. 4
C%mbar
Bild 5/Fig. 5
4
9810NH D/GB 5

•Remove all packing material such as
protective wax, foils, caps and car-
tons.
The individual materials can be dis-
posed of in separate containers for
recycling purposes.
•Use the product in its original state
without undertaking any modifications.

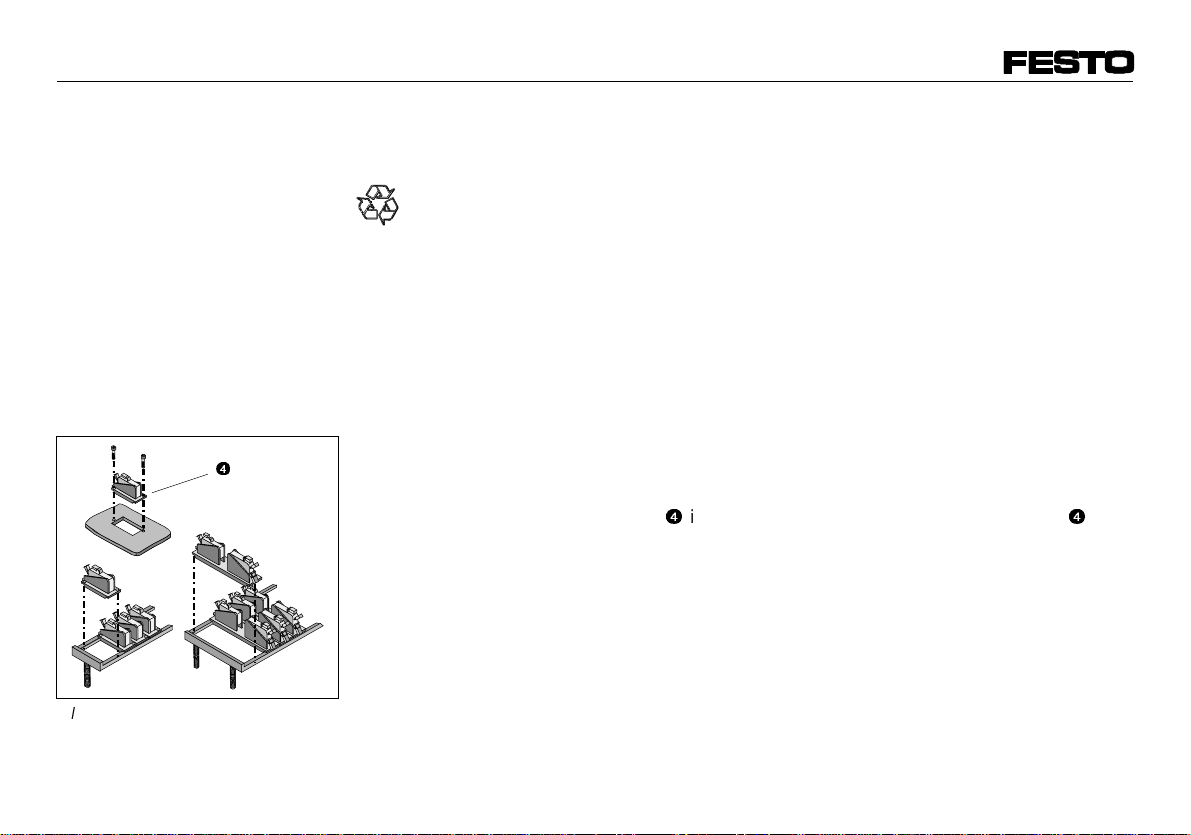

Fitting
Mechanical components
•Select the suitable fastening method:
a) by means of through holes
4
in
the housing or
b) by fitting into the following Festo
mounting frames:
type NRRQ-1N for (V)PE-...-1N
type NRRQ-2N for (V)PE-...-2N.
•Fasten the (V)PE-... in the intended
position.
•Entfernen Sie alle Transportvorke-
hrungen wie Schutzwachs, Folien,
Kappen, Kartonagen.
Die Entsorgung der einzelnen Werk-
stoffe in Recycling-Sammelbehälter
ist möglich.
•Verwenden Sie das Produkt im Origi-
nalzustand ohne jegliche eigen-
mächtige Veränderung.
Einbau
mechanisch
•Wählen Sie die geeignete Befesti-
gungsart:
a) Durchgangsbohrungen
4
im
Gehäuse oder
b) Einbau in folgende Festo-Montage-
rahmen:
Typ NRRQ-1N für (V)PE-...-1N
Typ NRRQ-2N für (V)PE-...-2N.
•Befestigen Sie den (V)PE-... an der
vorgesehenen Stelle.
a)
b)
4
Bild 6/Fig. 6
5
(V)PE-...-...(-SW)
9810NH D/GB 6

1 Nm
Bild 7/Fig. 7

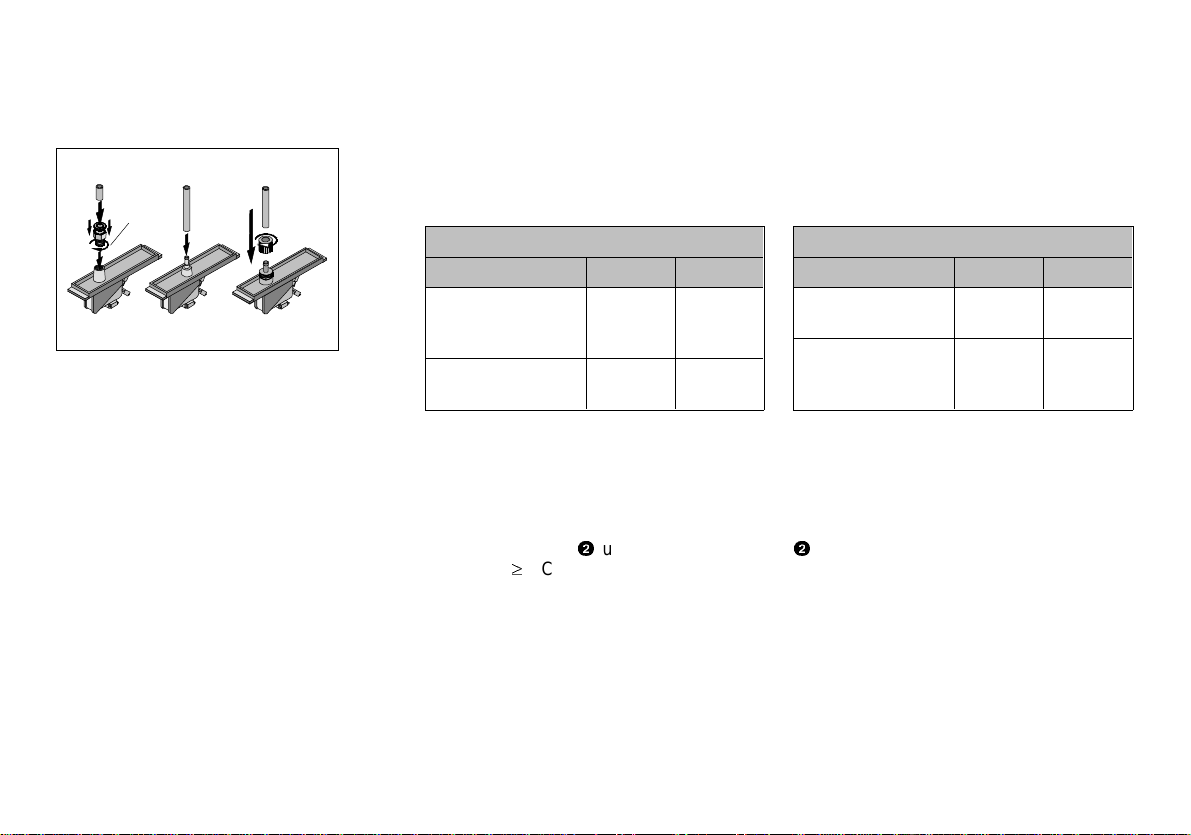

Pneumatic components
•Connect the (V)PE-... to the com-
pressed air tubing using the follo-
wing components:
(V)PE-
1/8 PK-3-... PK-4-...
Screw connector
size G1/8 tubing size 3 tubing size 4
Maximum
tightening torque:
1 Nm
––
Fig. 8
Electrical components
Using the (V)PE-... with screw terminals
2
and an operating voltage of
≥AC/ DC 50 V
pneumatisch
•Verschlauchen Sie den (V)PE-... mit
folgenden Anschlußelementen:
(V)PE-
1/8 PK-3-... PK-4-...
Verschraubung
der Größe G1/8 Schlauch mit Nenn-
weite 3
Schlauch
mit Nenn-
weite 4
Maximales Anzieh-
drehmoment: 1 Nm ––
Bild 8
elektrisch
Bei Verwendung des (V)PE-... mit
Schraubklemmen
2
und einer Betriebs-
spannung

AC/DC 50 V:
9810NH D/GB 7

Warnung:
Ungeschützte, spannungsführende
Bauteile können bei Berührung zu
lebensgefährlichen Körperströmen
führen.
• Stellen Sie sicher, daß die elektri-
schen Anschlüsse mit min. IP 20
(nach EN 60529) gegen Berühren
abgesichert sind.
Dazu dient eine Schutzkappe gemäß
Zubehör.
•Verkabeln Sie den (V)PE-... wie folgt:
Anschlußbezeichnung Schraub-
klemme
(s. Bild 8)
Kabel-
farben
PE-... VPE-...
Eingang
(Common) Eingang (Common) 1schwarz (BK)
Öffner
(N.C.) Schließer (N.O.) 2grau (GY)
Schließer
(N.O.) Öffner (N.C.) 4 blau (BU)
Bild 9
WARNING
You will receive an electric shock if
you touch unprotected conductive
components.
• Make sure that the electrical
connections are protected in
accordance with IP 20 (as per
EN 60529).
A cover cap can be used for this
purpose (see accessories).
•Wire the (V)PE-... as follows:
Connection Screw ter-
minal (see
Fig. 8)
Cable
co-
lours
PE-... VPE-...
Input
(common) Input (common) 1 black (BK)
Normally-
closed
contact
Normally-
open
contact
2grey
(GY)
Normally-
open
contact
Normally-
closed
contact
4 blue
(BU)
Fig. 9
Bild 8/Fig. 8
(V)PE-...-...(-SW)
9810NH D/GB 8

Basic position
PE-... Basic position VPE-...
Fig. 10
The wire surface area of the connec-
ting cable must be between
0.34 mm2and 1 mm2.
Fastening the protective cap (type see
"Accessories")
•Proceed as follows:
1. Insert the fastening pins into the
through holes
6
.
2. Carefully press the protective cap
together until the hooks (A) and (B)
snap into place (do not break the
hooks off).
Grundstellung
PE-... Grundstellung VPE-...
Bild 10
Der Litzenquerschnitt des Anschluß-
kabels muß zwischen 0,34 mm2und
1 mm2liegen.
Zur Befestigung der Schutzkappe (Typ
siehe "Zubehör"):
•Vollziehen Sie folgende Schritte:
1. Befestigungszapfen in die
Durchgangsbohrungen
6
einführen.
2. Schutzkappe vorsichtig zusammen-
drücken, bis beide Schnapphaken (A)
und (B) einrasten (Schnapphaken
nicht abbrechen).
6
(A)
(B)
Bild 11/Fig. 11
9810NH D/GB 9

Inbetriebnahme
•Schalten Sie die Betriebsspannung
ein.
•Belüften Sie den Druckluftanschluß
mit dem Druck, der als Schaltdruck
benötigt wird oder evakuieren Sie
den Vakuumanschluß mit dem
Vakuum, das als Schaltvakuum
benötigt wird.
•Prüfen Sie die Funktion durch Verän-
dern des anliegenden Drucks oder
Vakuums.
Wartung und Pflege
Zur Reinigung:
•Schalten Sie die Betriebsspannung
ab.
Commissioning
•Switch on the operating voltage.
•Pressurize the compressed air con-
nection with the pressure required
as the switching pressure, or evacua-
te the vacuum required as the swit-
ching vacuum.
•Check the function by modifying the
pressure or vacuum applied.
Care and maintenance
Cleaning
•Switch off the operating voltage.
6
7
(V)PE-...-...(-SW)
9810NH D/GB 10

•Reinigen Sie bei Bedarf den (V)PE-...
Zulässige Reinigungsmedien sind:
– Seifenlauge (max. + 60 oC)
– alle werkstoffschonenden Medien.
Ausbau und Reparatur
Zum Ausbau:
•Schalten Sie folgende Energien ab:
– Betriebsspannung
– Druckluft
– Vakuum.
Zur Demontage der Schutzkappe (Typ
siehe "Zubehör"):
•Vollziehen Sie folgende Schritte:
1. Schnapphaken (A) vorsichtig nach
außen biegen (nicht abbrechen), dann
2. Schnapphaken (B) drücken und
3. Schutzkappe auseinanderziehen.
•Trennen Sie die jeweiligen An-
schlüsse vom (V)PE-... .
•If necessary, clean the (V)PE-....
Permitted cleaning agents are:
– soap suds (max. + 60 oC)
– all non-abrasive agents.
Dismantling and repairs
Dismantling
•Switch off the following sources of
power:
– the operating voltage
– the compressed air
– the vacuum.

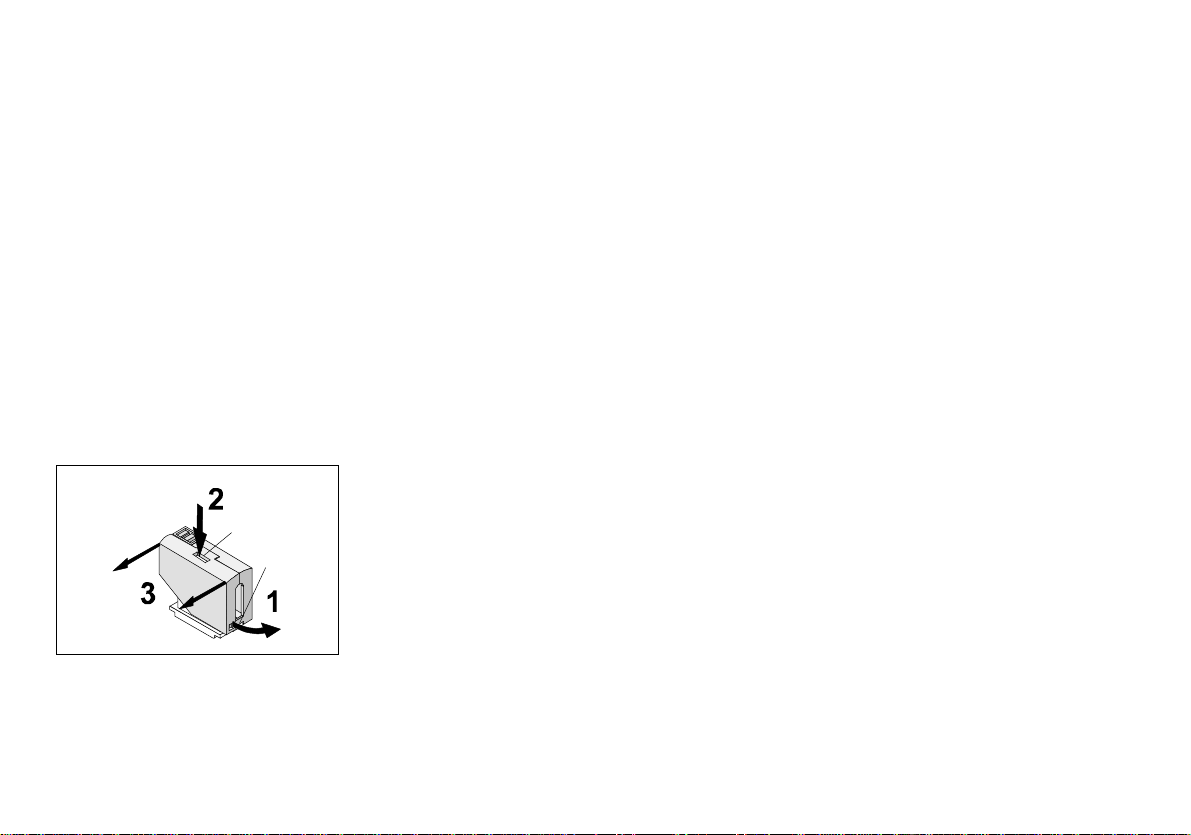

Dismantling the protective cap (Type
see "Accessories")
•Proceed as follows:
1. Carefully press hook (A) outwards
(do not break off).
2. Press hook (B).
3. Pull the protective cap apart.
•Disconnect the relevant connections
from the (V)PE-... .
(A)
(B)
Bild 12/Fig. 12
8
9810NH D/GB 11

Störungsbeseitigung
Störung mögliche Ursache Abhilfe
(V)PE-...
funktioniert nicht Druckausfall Druckluft einschalten
Anschlüsse vertauscht (V)PE-... richtig anschließen
Kurzschluß an den
Schaltausgängen Kurzschluß beseitigen
Zerstörung durch zu hohen
Überdruck/Vakuum (V)PE-... austauschen
keine Betriebsspannung Betriebsspannung einschalten
(V)PE-... mit unzulässigem
Medium betrieben (V)PE-... austauschen und nur mit Druckluft/Vakuum betreiben
Ausgänge schalten nicht
mehr zurück (V)PE-... defekt (V)PE-... zu Festo senden
Bild 13
9
(V)PE-...-...(-SW)
9810NH D/GB 12

Eliminating faults
Fault Possible cause Remedy
(V)PE-... does not
function Pressure failure Switch on compressed air
Connections not correct Connect (V)PE-... correctly
Short circuit at the switching
outputs Eliminate short circuit
Damage due to excess
pressure/vacuum Replace (V)PE-...
Incorrect operating voltage Apply correct operating voltage
(V)PE-... operated with
non-permitted medium Replace (V)PE and operate only with compressed air/
vacuum
Outputs no longer
switch back (V)PE-... defective Return (V)PE-... to Festo
Fig. 13
9810NH D/GB 13

Technische Daten
Allgemeine Daten
Typ (V)PE-...
Bauart Membran – Betätiger
Einbaulage beliebig
Medium – gefilterte Druckluft (40 µm), geölt oder ungeölt (bei PE-...)
– Vakuum (bei VPE-...)
Zul. Temperaturbereich
– Umgebung
– Medium -10 oC ... max. + 60 oC
-10 oC ... max. + 60 oC
Zul. Betriebsspannung AC/DC 0 ... max. 250 V
Mindestlaststrom 100 mA
Max. Schaltfrequenz 25 Hz
CE-Kennzeichnung nach Niederspannungsrichtlinie 73/23/EWG
Bild 14
10
(V)PE-...-...(-SW)
9810NH D/GB 14

Produktspezifische Daten (V)PE-... (ohne (V)PE-....-SW)
Typ PE-PK-4 PE-PK-3x2-2N PE-1/8-1N PE-1/8-2N VPE-1/8 VPE-1/8-2N
Teile-Nr. 7470 13691 6217 7860 12592 12594
Druckbereich 0 ... 0,25 bar 0 ... 8 bar 0 ... -0,95 bar
Einschaltdruck ≤0,08 bar ≤2 bar -0,25 ±0,05 bar
Ausschaltdruck ≥0,01 bar ≥0,5 bar ≥-0,1 bar
Überlastdruck (kurzzeitig, statisch) an P: max. 8 bar an P: max. 12 bar an V: max. 1 bar
Bemessungs-Betriebsspannung (Ub) AC/DC 250 V
Bemessungs-Betriebsstrom (bei Ub)– ohmsche Last
– induktive Last
bei AC 250 V
6 A
2 A
bei DC 250 V
0,25 A
0,1 A
Gebrauchskategorie – ohmsche Last
– kl. elektromagn. Last AC 12/DC 12 AC 14/DC 13
Aufgenommene
Schaltleistung(Gleichspannung) Spannung [V DC]:
– Widerst. Last [A]
– Induktive Last [A]
– Glühl. Last [A]
12
6
6
3
24
6
6
2
60
1
0,5
0,6
110
0,5
0,2
0,5
230
0,25
0,1
0,25
Schutzart (nach EN 60 529) IP 00
IP 20 (nur in Verbindung mit Schutzkappe Typ SPE-B)
Werkstoffe Gehäuse
Anschlüsse
Membrane
Kontaktmaterial
ABS/POM/St/Al
CuZn (versilbert)
CR-Kautschuk
Silberkontakte
ABS/GD-AL/St/POM
CuZn (versilbert)
Urethan-Kautschuk (AU)
Silberkontakte
POM/ABS/St
CuZn (versilbert)
CR-Kautschuk
Silberkontakte
Bild 15
9810NH D/GB 15

Produktspezifische Daten (V)PE-...-SW (Kabeltypen)
Typ PE-PK-4-SW PE-1/8-1N-SW PE-1/8-2N-SW VPE-1/8-SW VPE-1/8-2N-SW
Teile-Nr. 7471 6484 7862 12593 12595
Druckbereich 0 ... 0,25 bar 0 ... 8 bar 0 ... -0,95 bar
Einschaltdruck ≤0,25 bar ≤2 bar -0,25 ±0,05 bar
Ausschaltdruck ≥0,07 bar ≥0,5 bar ≥-0,1 bar
Überlastdruck (kurzzeitig, statisch) an P: max. 8 bar an P: max. 12 bar an V: max. 1 bar
Bemessungs-Betriebsspannung (Ub) AC/DC 250 V
Bemessungs-Betriebsstrom (bei Ub)– ohmsche Last
– induktive Last
bei AC 250 V
5 A
2 A
bei DC 250 V
0,25 A
0,03 A
Gebrauchskategorie – ohmsche Last
– kl. elektromagn. Last AC 12/DC 12 AC 14/DC 13
Aufgenommene
Schaltleistung (Gleichspannung) Spannung [V DC]:
– Widerst. Last [A]
– Induktive Last [A]
– Glühl. Last [A]
15
10
10
3
30 50
5 1
3 1
3 0,7
75 125
0,75 0,5
0,25 0,03
0,5 0,4
250
0,25
0,02
0,20
Schutzart IP 65/67 (nach EN 60 529)
Werkstoffe Gehäuse
Membrane
Kabel
Kontaktmaterial
POM/PA/St/Silikon/Al
CR-Kautschuk
PVC
Silberkontakte
PA/GD-AL/St/Silikon/POM
Urethan-Kautschuk (AU)
PVC
Silberkontakte
POM/PA/Silikon/St
CR-Kautschuk
PVC
Silberkontakte
Bild 16
(V)PE-...-...(-SW)
9810NH D/GB 16

Technical specifications
General specifications
Type (V)PE-...
Design Diaphragm actuator
Mounting position As desired
Medium – filtered compressed air (40 µm), lubricated or non-lubricated
(with PE-...)
– vacuum (with VPE-...)
Permitted temperature range
– ambient
– medium -10 oC ... max. + 60 oC
-10 oC ... max. + 60 oC
Permitted operating voltage 0 ... max. 250 V AC/DC
Minimum load current 100 mA
Maximum switching frequency 25 Hz
CE symbol as per low voltage directive 73/23/EWG
Fig. 14
10
9810NH D/GB 17

Product-specific specifications (V)PE-... (without (V)PE-....-SW)
Type PE-PK-4 PE-PK-3x2-2N PE-1/8-1N PE-1/8-2N VPE-1/8 VPE-1/8-2N
Part no. 7470 13691 6217 7860 12592 12594
Pressure range 0 ... 0.25 bar 0 ... 8 bar 0 ... -0.95 bar
Starting pressure ≤0.08 bar ≤2 bar -0.25 ±0.05 bar
Switch-off pressure ≥0.01 bar ≥ 0.5 bar ≥-0.1 bar
Overload pressure (brief, static) at P: max. 8 bar at P: max. 12 bar at V: max. 1 bar
Rated operating voltage (Vb)250VAC/DC
Rated operating current (with Vb)– ohmic load
– inductive load
at AC 250 V
6 A
2 A
at DC 250 V
0.25 A
0.1 A
Use category – ohmic load
– small electro-
magnetic load
AC 12/DC 12
AC 14/DC 13
Switching capacity (DC) Voltage [V DC]:
– resistor load [A]
– inductive load [A
– bulb load [A]
12
6
6
3
24
6
6
2
60
1
0.5
0.6
110
0.5
0.2
0.5
230
0.25
0.1
0.25
Protection class (as per EN 60 529) IP 00
IP 20 (only in conjunction with protective cap type SPE-B)
Materials Housing
Connections
Diaphragm
Contacts
ABS/POM/St/Al
CuZn (silver-plated)
CR rubber
Silver contacts
ABS/GD-AL/St/POM
CuZn (silver-plated)
Urethane rubber
Silver contacts
ABS/POM/St
CuZn (silver-plated)
CR rubber
Silver contacts
Fig. 15
(V)PE-...-...(-SW)
9810NH D/GB 18

Product-specific specifications (V)PE-...-SW (cable types)
Type PE-PK-4-SW PE-1/8-1N-SW PE-1/8-2N-SW VPE-1/8-SW VPE-1/8-2N-SW
Part no. 7471 6484 7862 12593 12595
Pressure range 0 ... 0.25 bar 0 ... 8 bar 0 ... -0.95 bar
Starting pressure ≤0.25 bar ≤2 bar -0.25 ±0.05 bar
Switch-off pressure ≥0.07 bar ≥0.5 bar ≥-0.1 bar
Overload pressure (brief, static) at P: max. 8 bar at P: max. 12 bar at V: max. 1 bar
Rated operating voltage (Vb) 250 V AC/DC
Rated operating current (with Vb)– ohmic load
– inductive load
at AC 250 V
5 A
2 A
at DC 250 V
0,25 A
0,03 A
Use category – ohmic load
– small electro-
magnetic load
AC 12/DC 12
AC 14/DC 13
Switching capacity (DC) Voltage [V DC]:
– resistor load [A]
– inductive load [A
– bulb load [A
15
10
10
3
30 50
5 1
3 1
3 0.7
75 125
0.75 0.5
0.25 0.03
0.5 0.4
250
0.25
0.02
0.20
Protection class IP 65/67 (as per EN 60 529)
Materials Housing
Diaphragm
Cable
Contacts
POM/PA/St/silicon/Al
CR rubber
PVC
Silver contacts
PA/GD-Al/St/silicon/POM
Urethane rubber
PVC
Silver contacts
POM/PA/silicon/St
CR rubber
PVC
Silver contacts
Fig. 16
9810NH D/GB 19

Postfach
D-73726 Esslingen
Telefon (++49) (0)711/347-0
Quelltext: deutsch
Version: 9810NH
Weitergabe sowie Vervielfätigung dieses
Dokuments, Verwertung und Mitteilung
seines Inhalts verboten, soweit nicht
ausdrücklich gestattet. Zuwiderhandlun-
gen verpflichten zu Schadenersatz. Alle
Rechte vorbehalten, insbesondere das
Recht, Patent-, Gebrauchsmuster- oder
Geschmacksmusteranmeldungen durch-
zuführen.
The copying, distribution and utilization
of this document as well as the commu-
nication of its contents to others without
expressed authorization is prohibited.
Offenders will be held liable for the pay-
ment of damages. All rights reserved, in
particular the right to carry out patent,
utility model or ornamental design regis-
trations.
Zubehör
Bezeichnung Typ
Schutzkappe
(für (V)PE-...-
SW nicht
erforderlich)
SPE-B
Befestigungs-
winkel NRW-...
Stecknippel N-...; CK-...;
QSM-...
Montagerahmen NRRQ-...
Bild 17
11 Acessories
Designation Type
Protective cap
(not necessary
for (V)PE-...-SW)
SPE-B
Fastening
bracket NRW-...
Barbed fitting N-...; CK-...;
QSM-...
Mounting frame NRRQ-...
Fig. 13
9810NH D/GB 20
