Fiamma KIT FORD CUSTOM L2 User manual

98655Z045
Installation instructions
for brackets EN
Montageanleitung für
die Halterungen DE
Instructions de montage
pattesiFR
Instrucciones de instalacion
de los estribos ES
Istruzioni di montaggio
delle staffe IT
Montage-instructies beugels NL
Monteringsanvisningar
för fästena SV
Monteringsvejledning
til beslag DA
Instruksjoner for montering
av stenger NO
Kannattimien asennusohjeet FI
Instruções de montagem
dos suportes PT
RHD
Left-hand drive / Fahrerseite links / Conduite à
gauche / Conducción a la izquierda / Guida a
sinistra / Stuur links / Högerstyrd version
Venstrekørsel / Med rattet til venstre
Vasemmanpuoleinen liikenne
Volante à esquerda
Right-hand drive / Fahrerseite rechts
Conduite à droit / Conducción a la derecha
Guida a destra / Stuur rechts / Vänsterstyrd
version / Højrekørsel / Med rattet til høyr
Oikeanpuoleinen liikenne
Volante à direita
LHD
F40
86 mm
117 mm
F40van
KIT FORD CUSTOM
L2

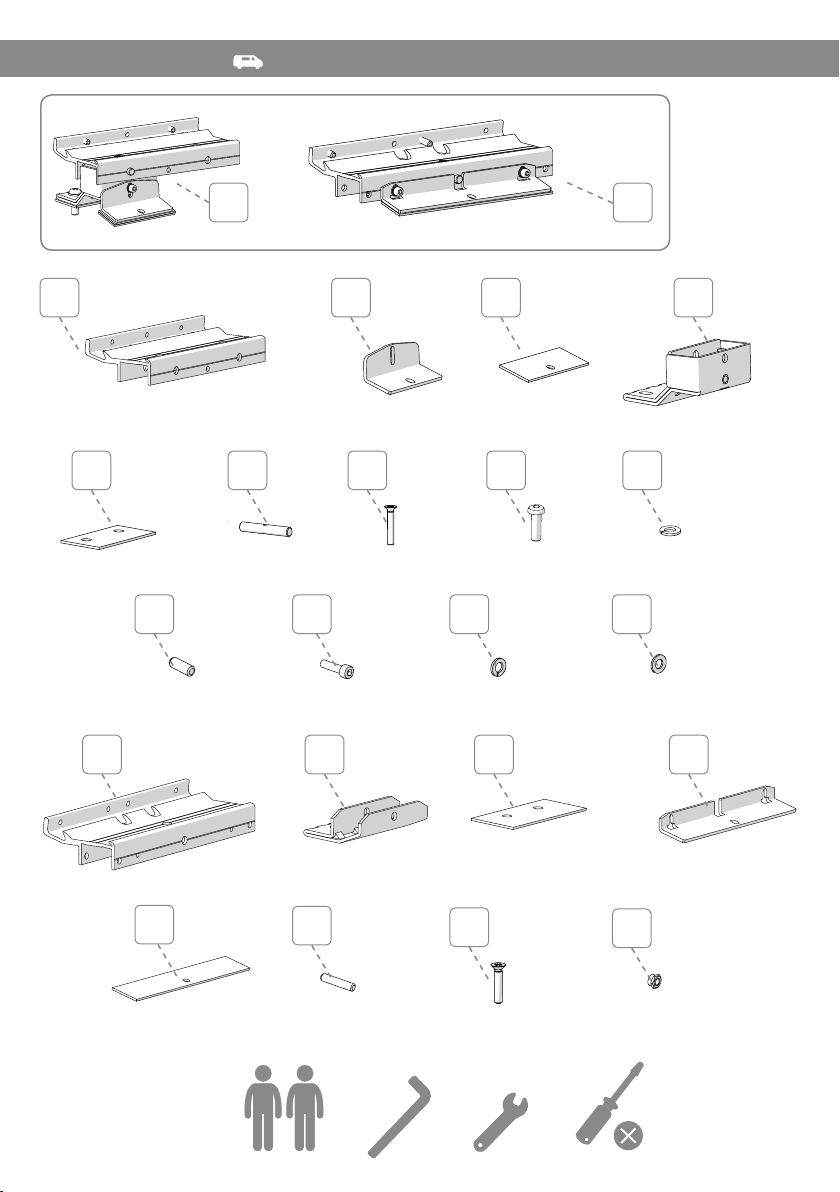

A B 1x C2x D1x
E1x F2x G1x
M5x30 H4x M8x25 I4x 8,2x14,8x2
L3x
M6x16 M3x M5x20 N3x 5,3x8,9 O3x 5,3x10x1
P1x Q1x
V1x
M5x25
T1x U1x
M6x30 Z1x
M6
X Y
R1x S 1x
FIAMMASTORE
2
n°3 n°10
1x

FIAMMASTORE
3
Package contents / Verpackungsinhalt / Contenu de l’emballage / Contenido del embalaje /
Contenuto dell’imballo / Inhoud van de verpakking / Förpackningens innehåll / Pakkens indhold /
Innholdet i pakningen / Pakkauksen sisältö / Conteúdo da embalagem p. 2
Installation instructions / Montageanleitung / Instructions de montage / Instrucciones de montaje /
Istruzioni di montaggio / Montage-instructies / Monteringsanvisningar / Monteringsvejledning /
Monteringsinstruksjoner / Asennusohjeet / Instruções de montagem p. 5
Safety instructions / Sicherheitshinweise / Consignes de sécurité / Instrucciones de seguridad /
Avvertenze di sicurezza / Veiligheidswaarschuwingen / Säkerhetsföreskrifter / Sikkerhedsforan-
staltninger / Sikkerhetsadvarsler / Turvallisuusvaroitukset / Advertências de segurança p. 13
Warranty / Garantie / Garantie / Garantía / Garanzia / Garantie / Garanti / Garanti / Garanti /
Takuu Garantia p. 14
F40
86 mm
117 mm
DE
EN
FR
ES
IT
NL
SV
DA
NO
FI
PT
Long wheel base
Lang akselafstand
Lang akselavstand
Pitkä akseliväli
Distância entre eixos longa
Langer Radstand
Empattement long
Batalla larga
Passo lungo
Lange wielbasis
Lång hjulbas
KIT FORD CUSTOM

FIAMMASTORE
4
DE
EN
FR
ES
IT
NL
SV
DA
NO
FI
PT
Bitte kontrollieren Sie, dass alle Einzelteile einwandfrei sind und nicht während dem Transport beschädigt
wurden. Im Zweifelsfall oder bei Fragen zur Montage, Verwendung oder zu Einschränkungen des
Produkts wenden Sie sich bitte an Ihren Händler. Wir empfehlen die Anbringung durch Fachpersonal in
Übereinstimmung mit den geltenden lokalen Vorschriften vornehmen zu lassen.
Check that nothing has been damaged or deformed during transport.
In the event of doubts or questions concerning the installation, use or limitations of the product, contact
the dealer. We recommend that the installation is carried out by qualified personnel and in compliance
with current local regulations.
Contrôler le contenu du colis et vérifier qu’aucune pièce n’ait été cassée ou déformée durant le transport.
En cas de doutes ou de questions relatives à l’installation, l’utilisation du produit, contactez votre
concessionnaire. L’installation doit être réalisée par des personnes dûment qualifiées et conformément aux
normes en vigueur dans le pays d’installation.
Controlar que ningún detalle se haya roto o deformado durante el transporte.
En caso de dudas o si tiene alguna pregunta sobre el montaje, uso y limitaciones del producto,
póngase en contacto con el distribuidor. Recomendamos que la instalación se realice por personal
cualificado en conformidad con las regulaciones locales.
Controllare che nessun particolare sia rotto o deformato a causa di errori di trasporto.
In caso di dubbi o domande relative al montaggio, utilizzo e limiti del prodotto, contattare il rivenditore.
Consigliamo di far eseguire l’installazione da parte di personale qualificato ed in conformità alle vigenti
normative locali.
Controleer of er geen onderdelen zijn gebroken of vervormd als gevolg van het transport.
Neem contact op met uw dealer als u vragen of opmerkingen hebt over de montage, het gebruik en de
beperkingen van het product. Wij raden u aan de montage te laten uitvoeren door gekwalificeerd personeel
en in overeenstemming met de geldende plaatselijke voorschriften .
Kontrollera att inga delar har skadats eller deformerats under transporten.
Kontakta försäljaren om du har frågor om monteringen, användningen och produktens gränser.
Vi rekommenderar att kvalificerad personal utför installationen i överensstämmelse med gällande
lokala standarder.
Kontrollér, at ingen del er ødelagt eller deformeret grundet fejl under transport.
I tvivlstilfælde, eller hvis du har spørgsmål vedrørende montering eller produktets brug og
begrænsninger, bedes du kontakte forhandleren. Vi anbefaler, at monteringen udføres af kvalificeret
personale og i overensstemmelse med gældende lokale regler.
Kontroller at ingen deler er ødelagt eller deformert som følge av feil under transporten.
Hvis du er i tvil eller har spørsmål knyttet til montering, bruk eller begrensninger for produktet, ta
kontakt med forhandleren. Vi anbefaler at installasjonen gjennomføres av kvalifisert personale og i
samsvar med gjeldende lokale regler.
Tarkasta, että mikään osa ei ole kuljetusvirheiden vuoksi rikkoutunut tai vääntynyt.
Epäselvissä tapauksissa tai jos sinulla on tuotteen asennusta, käyttöä tai rajoituksia koskevia
kysymyksiä, ota yhteys jälleenmyyjään. Anna asennus tehtäväksi ammattitaitoiselle henkilöstölle ja
siinä on noudatettava paikallisia voimassa olevia määräyksiä.
Controlar que nenhuma peça tenha ficado partida ou deformada devido a erros de transporte.
Em caso de dúvida ou perguntas relativas à montagem, utilização e limites do produto, contactar o
revendedor. Aconselhamos a fazer executar a instalação por pessoal qualificado e em conformidade com
as normas locais em vigor .

FIAMMASTORE
5
DE
EN
FR
ES
IT
ACHTUNG: ANBRINGUNG AUF BEFESTIGUNGSKIT
Die Halterungen müssen immer gleichlinig angebracht sein; sollte dies nicht der Fall sein,
dann mit Distanzstücken ausgleichen.
Die Anbringung der Markise kann nur durch geradlinig anliegende Halterungen auf dem
Fahrzeugdach erfolgen.

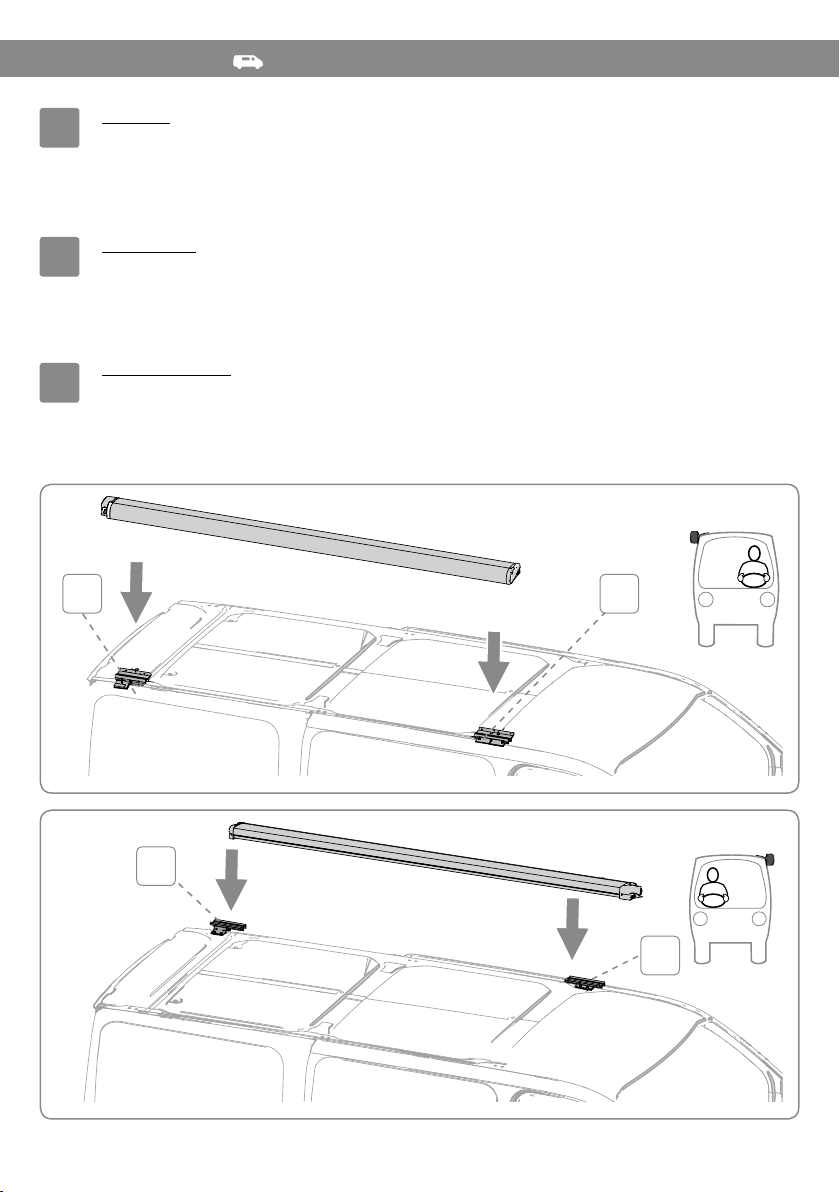

ATTENTION: INSTALLATION ON FIXING KIT
The brackets must always be well-aligned to each other to avoid later problems; in case
they are not, they must be properly shimmed using the spacers to ensure the alignment.
The installation of the awning can occur only when the brackets are perfectly aligned to
the roof of the vehicle.
ATTENTION: INSTALLATION SUR KIT DE FIXATION
Les étriers doivent toujours être alignés entre eux pour éviter d’éventuels problèmes.
Dans le cas contraire, donner éventuellement plus d’épaisseur à l’aide d’entretoises
garantissant leur bon alignement.
L’installation du store pourra se faire seulement une fois que les étriers seront
parfaitement alignés contre le toit du véhicule.
IMPORTANTE: INSTALLAZIONE SU KIT DI FISSAGGIO
Le staffe devono sempre essere ben allineate tra loro per evitare successivi problemi; in
caso non lo fossero, spessorare opportunamente utilizzando dei distanziali per garantire
l’allineamento.
L’installazione del tendalino può avvenire solo a staffe perfettamente allineate al tetto del
veicolo.
IMPORTANTE: INSTALACION EN KIT DE FIJACION
Los soportes deben estar siempre bien alineados entre ellos para evitar problemas
posteriores; en caso contrario, suplementar adecuadamente utilizando los espaciadores
para asegurar la alineación.
La instalación del toldo sólo puede ocurrir con el adaptador perfectamente alineado con
el techo del vehículo.
NL
SV
DA
BELANGRIJK: INSTALLATIE OP BEVESTIGINGSSET
De beugels moeten onderling altijd goed zijn uitgelijnd om latere problemen te voorkomen;
als dat niet het geval is, gebruik dan afstandhouders om een nauwkeurige uitlijning te
verzekeren.
De installatie van de luifel is alleen mogelijk met beugels die perfect zijn uitgelijnd met het
dak van het voertuig.
VIKTIGT: INSTALLATION PÅ FÄSTSATS
Fästena ska alltid sitta i en perfekt linje i förhållande till varandra för att undvika
efterföljande problem; i annat fall bör du använda distanshållare för att garantera korrekt
placering.
Markisen får endast installeras när fästena är perfekt i linje med fordonstaket.
VIGTIGT: INSTALLATION PÅ MONTERINGSSÆT
Beslagene skal altid være korrekt på linje med hinanden for at undgå problemer på et
senere tidspunkt. Hvis de ikke er korrekt på linje, skal der indsættes afstandsstykker under
dem, således at de kommer på linje med hinanden.
Markisen må kun monteres, når beslagene er perfekt på linje med køretøjets tag.

FRONT
X Y
FRONT
X
Y
LHD
RHD
FIAMMASTORE
6
NO
FI
PT IMPORTANTE: INSTALAÇÃO EM KITS DE FIXAÇÃO
Os suportes devem estar sempre bem alinhados entre si para evitar problemas
sucessivos; caso não estejam, adicionar uma espessura adequada utilizando uns
espaçadores para garantir o alinhamento.
A instalação do toldo pode ser efetuada só com os suportes perfeitamente alinhados
com o tejadilho do veículo.
TÄRKEÄÄ: ASENNUS KIINNITYSSARJAAN
Kannattimien on aina oltava suorassa linjassa keskenään, jotta vältetään myöhemmin esiin
tulevat ongelmat. Mikäli ne eivät ole suorassa linjassa, käytä asianmukaisia välikappaleita
niiden linjaamiseksi.
Markiisin asennus voidaan suorittaa vain kannattimet ajoneuvon kattoon täydellisesti
linjattuina.
VIKTIG: INSTALLASJON AV FESTESETTET
Stengene må alltid være korrrekt plassert på linje seg i mellom, for å unngå problemer
senere. Hvis de ikke er det må du bruke avstandsstykker slik at du garanterer korrekt
plassering.
Installasjon av markisen kan kun skje hvis stengene er plassert perfekt på linje med taket
på kjøretøyet.

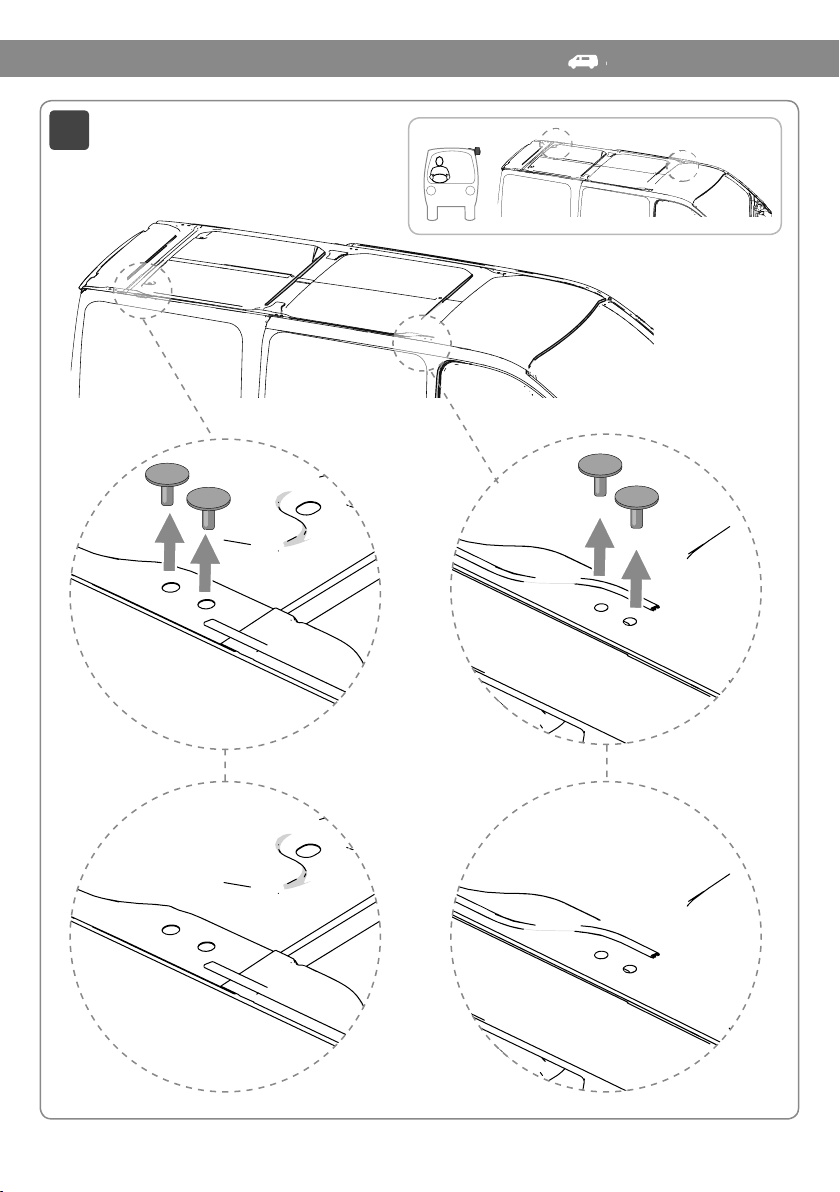

1
FRONT
RHD
FIAMMASTORE
7

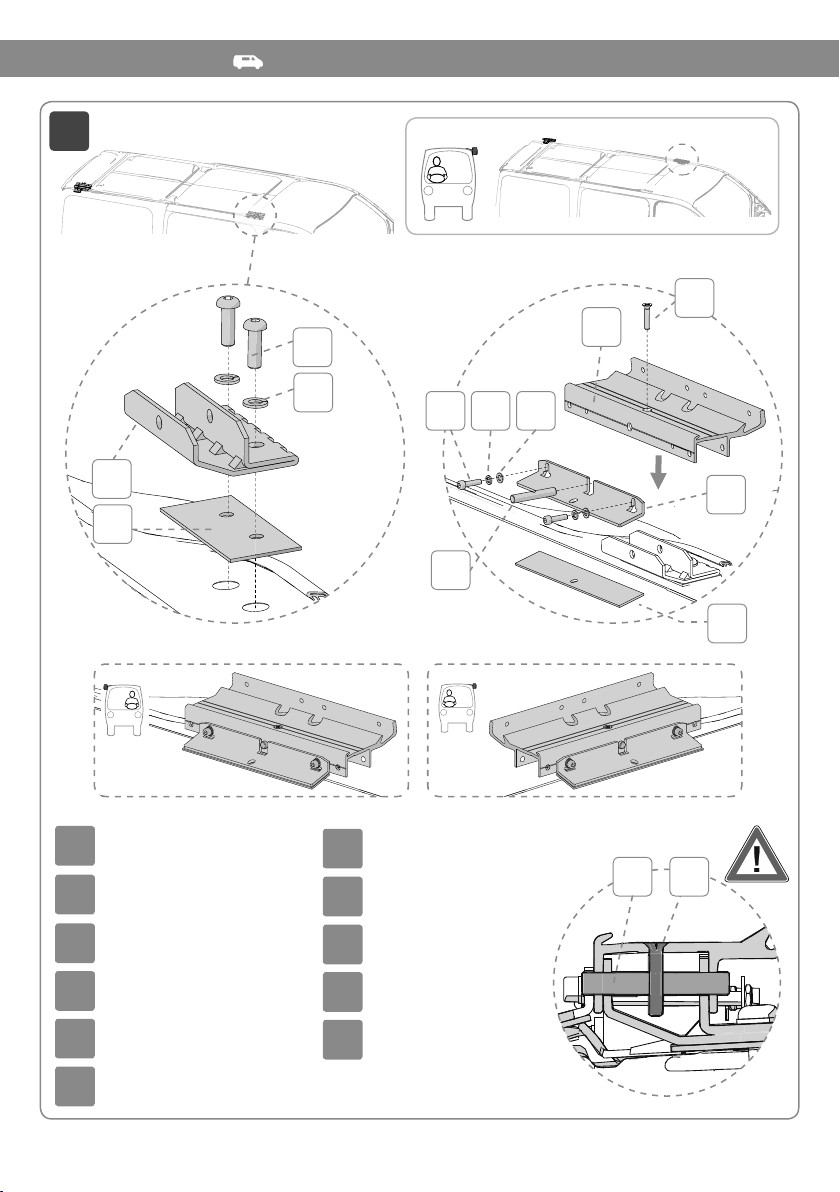

2
I
H
Attention: tighten the
screw without forcing
DE
EN
FR
ES
IT
NL
SV
DA
NO
FI
PT
Attenzione: stringere la
vite senza forzare
Cuidado: apretar el
tornillo sin forzar
Attention: serrer la vis
sans forcer
Achtung: schrauben ohne
großen Druck anziehen
Let op: draai de schroef
vast zonder te forceren
Varoitus: kiristä ruuvi
pakottamatta
Advarsel: stram skruen
uten å tvinge
Advarsel: stram skruen
uden at overstramme
Varning: dra åt skruven
men inte för hårt
Atenção: apertar o
parafuso sem forçar
S
M
T
F
Q
R
P
V
N O
VF
RHD
RHD
LHD
FIAMMASTORE
8

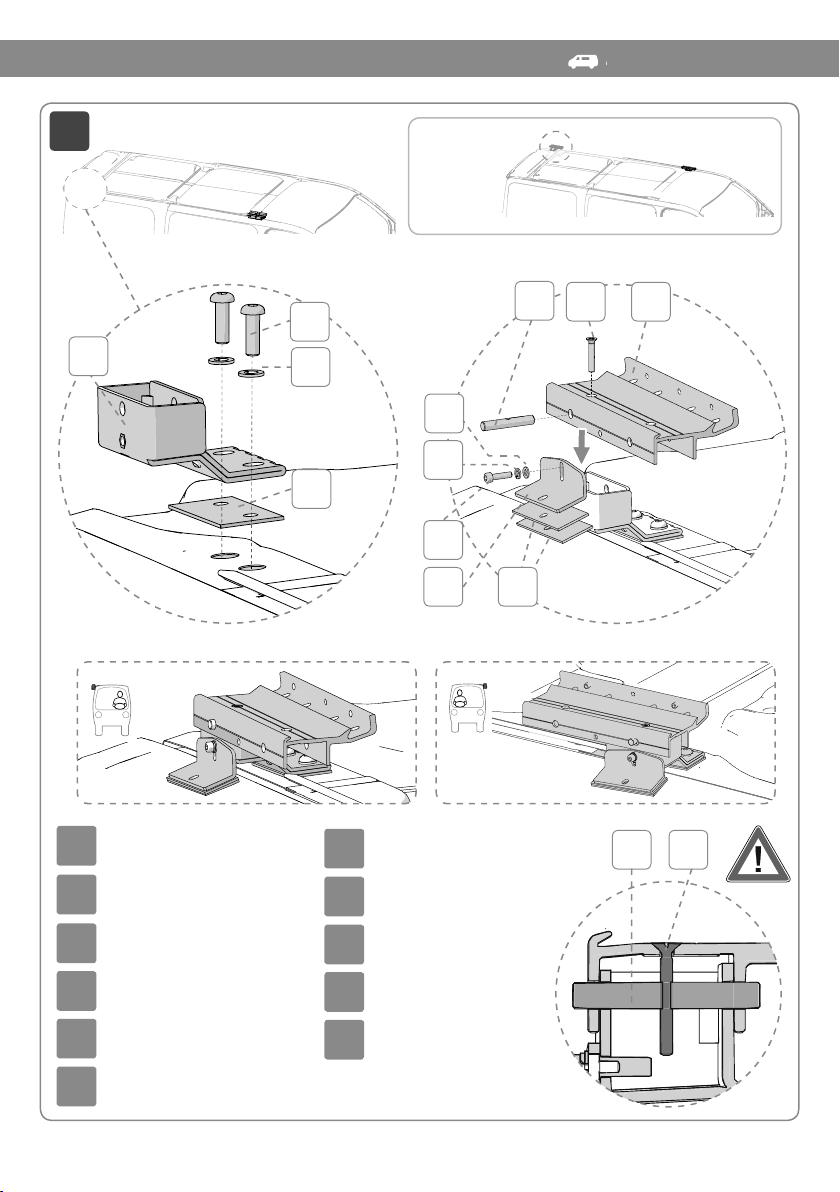

3
AG
F
B C
M
N
O
E
D
Attention: tighten the
screw without forcing
DE
EN
FR
ES
IT
NL
SV
DA
NO
FI
PT
Attenzione: stringere la
vite senza forzare
Cuidado: apretar el
tornillo sin forzar
Attention: serrer la vis
sans forcer
Achtung: schrauben ohne
großen Druck anziehen
Let op: draai de schroef
vast zonder te forceren
Varoitus: kiristä ruuvi
pakottamatta
Advarsel: stram skruen
uten å tvinge
Advarsel: stram skruen
uden at overstramme
Varning: dra åt skruven
men inte för hårt
Atenção: apertar o
parafuso sem forçar
GF
H
I
RHD
LHD
FIAMMASTORE
9

FIAMMASTORE
10

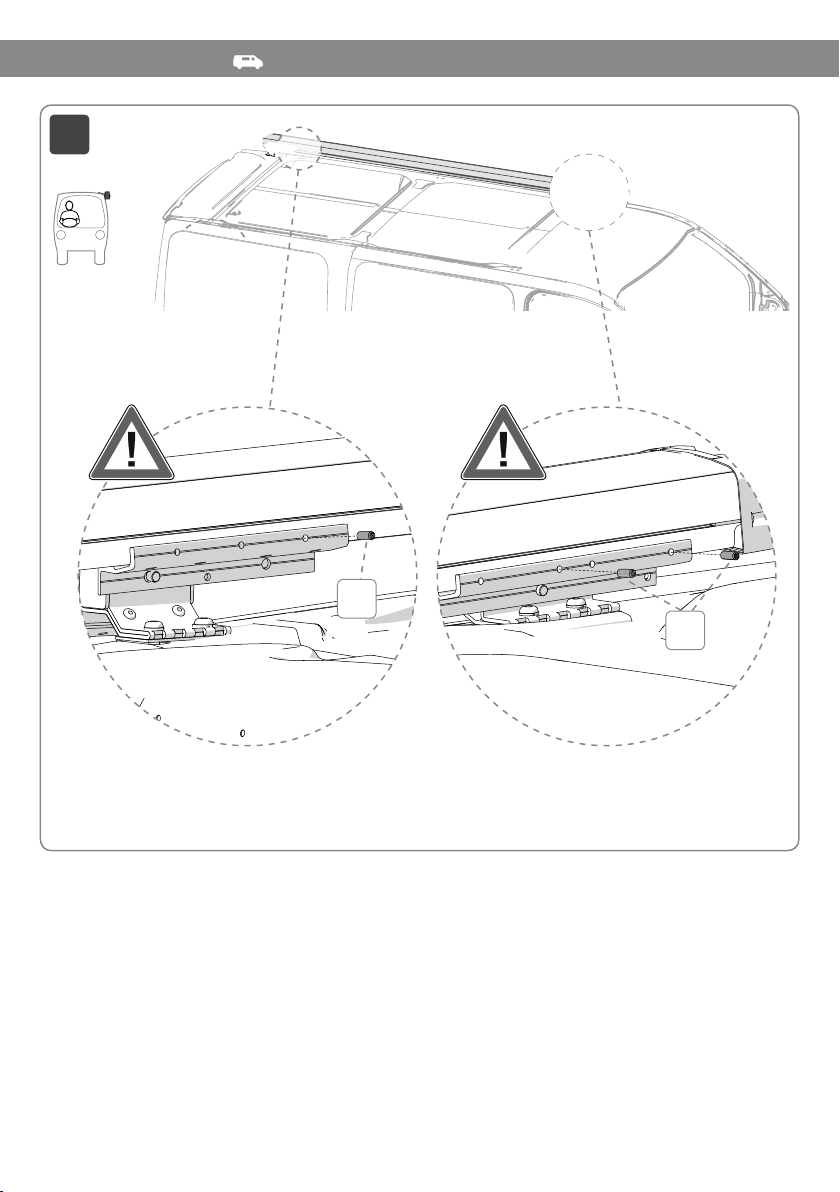

Vor dem Anziehen der Schraube, die Position der Markisen kontrollieren, welche das
komplette Öffnen der Schiebetür ermöglichen muss.
Before tightening the screws, make sure that the awning position doesn’t prevent
theopening of the rear door.
Avant de serrer les vis, vérifier la position du store qui doit permettre l’ouverture complète
du hayon arrière.
Antes de apretar los tornillos, asegurarse de que la posición del toldo no interfiera con la
apertura completa de la puerta trasera.
Prima di stringere le viti, fare un controllo del posizionamento del tendalino per consentire
l’apertura completa del portellone posteriore.
DE
EN
FR
ES
IT
NL
SV
DA
NO
FI
PT
Voordat u de schroeven aandraait, moet u de positie van de luifel controleren zodat de
achterklep volledig kan worden geopend.
Ennen ruuvien kiristämistä tarkasta markiisin sijainti niin, että takaluukku voidaan avata
kokonaan.
Før du strammer skruene må du kontrollere plasseringen av markisen slik at det er mulig å
åpne bakdøra fullstendig.
Før skruerne strammes helt, skal du kontrollere placeringen af markisen for at sikre, at det
er muligt at åbne bagklappen helt.
Kontrollera markisens placering innan du drar åt skruvarna för att garantera att bakluckan
kan öppnas helt.
Antes de apertar os parafusos, fazer um controlo do posicionamento do toldo para
permitir a abertura completa do portão posterior.

4A
RHD
4B
LHD
5
FIAMMASTORE
11

6A
L
L
LHD
FIAMMASTORE
12

7A
DE
EN
FR
ES
IT
SV
NL
DA
NO
FI
PT
Please use always the security
screw with nut.
Bitte immer dieSicherheitsschraube
mit der Mutter anbringen.
Utilisez toujours la vis de sécurité
avec écrou.
Poner siempre el tornillo de
seguridad con tuerca.
Mettere sempre la vite di sicurezza
con dado.
Käytä aina mutterilla varustettua
turvaruuvia.
Bruk alltid sikkerhetsskruen med
mutter.
Montér altid sikkerhedsskruen med
møtrik
Använd alltid säkerhetsskruven med
mutter.
Bevestig elke veiligheidsschroef
altijd met moer.
Aplicar sempre os parafusos de
segurança com a porca.
U Z
LHD
FIAMMASTORE
13

6B
RHD
L
L
FIAMMASTORE
14

7B
DE
EN
FR
ES
IT
SV
NL
DA
NO
FI
PT
Please use always the security
screw with nut.
Bitte immer dieSicherheitsschraube
mit der Mutter anbringen.
Utilisez toujours la vis de sécurité
avec écrou.
Poner siempre el tornillo de
seguridad con tuerca.
Mettere sempre la vite di sicurezza
con dado.
Käytä aina mutterilla varustettua
turvaruuvia.
Bruk alltid sikkerhetsskruen med
mutter.
Montér altid sikkerhedsskruen med
møtrik
Använd alltid säkerhetsskruven med
mutter.
Bevestig elke veiligheidsschroef
altijd met moer.
Aplicar sempre os parafusos de
segurança com a porca.
U Z
RHD
FIAMMASTORE
15

FIAMMASTORE
16
DE
EN
FR
ES
IT
NL
SV
DA
NO
FI
PT
ACHTUNG Regelmässig die Befestigung der Halterungen kontrollieren. Achten Sie vor allem
nach dem ersten Sicherstellen darauf, dass sich die Haltebügel nicht verschoben haben.
ATTENTION Periodically check the brackets to make sure they are firmly attached
(especially after the first kilometers) make sure the bolts are not loose and that holding
brackets have not shifted.
ATTENTION Contrôler périodiquement l’état de fixation des pattes (surtout après les
premiers kilomètres) en s’assurant que les supports de fixation n’aient pas bougé.
CUIDADO Controlar periodicamente el estado de fijación de los estribos (sobretodo
después de los primeros Kms) asegurándose que no se desplacen.
ATTENZIONE Controllare periodicamente lo stato di fissaggio delle staffe (soprattutto dopo
i primi chilometri) assicurandosi che le stesse non si siano mosse e che i serraggi siano
corretti.
OPGELET Controleer regelmatig de bevestiging van de beugels, vooral na de eerste kilometers.
Controleer of de bevestigingen op hun plaats zitten en met het juiste aanhaalmoment zijn
vastgezet.
VARNING Kontrollera regelbundet att fästena sitter fast riktigt (särskilt efter de första kilometerna),
se till att de inte har rört sig och att de är korrekt åtdragna.
ADVARSEL Kontrollér med jævne mellemrum beslagenes fastgøring (især efter de første
kilometer) og sørg for at de ikke har flyttet sig, samt at de er korrekt fastspændte.
ADVARSEL Kontroller regelmessig at stengene er skikkelig festet (særlig etter de første
kilometrene). Kontroller at de ikke har beveget seg og at de er korrekt strammet.
HUOMIO Tarkista säännöllisesti tukien kiinnityksen kunto (erityisesti ensimmäisten kilometrien
jälkeen) ja varmista, että ne eivät ole liikkuneet ja että kiristys on oikea.
ATENÇÃO Controlar periodicamente o estado de fixação dos suportes (sobretudo após os
primeiros quilómetros) certificando-se de que os mesmos não se tenham movimentados e que
os apertos estejam corretos.

FIAMMASTORE
17
DE
EN
FR
ES
IT
NL
SV
DA
NO
FI
PT
Garantie Fiamma
Im Falle einer Mangelhaftigkeit der Ware, kann der Verbraucher unter den erforderlichen
Voraussetzungen gegenüber dem Verkäufer von dem Garantieanspruch zu den
festgelegten Bedingungen gemäss den lokalen Rechtsvorschriften Gebrauch machen.
Warranty Fiamma
In case of defects with regards to materials and manufacturing, the customer is entitled
to the warranty in accordance with local laws and regulations of the country in which the
product was purchased.
Garantie Fiamma
En cas d’un défaut de conformité du produit, le consommateur pourra faire valoir ses droits
de recours en garantie selon les modalités prévues par les dispositions légales locales, pour
autant que les conditions de recours soient satisfaites.
Garantía Fiamma
En caso de fallos o defectos de material y de fabricación, el cliente puede hacer valer la
garantía de acuerdo con las leyes y reglamentaciones del país en el que el producto haya
sido comprado.
Garanzia Fiamma
In caso di difetto di conformità dei beni, il consumatore potrà far valere nei confronti del
venditore la garanzia secondo le modalità previste dalle disposizioni di legge locali, ove ne
ricorrano i presupposti.
Fiamma garantie
In het geval van gebrek aan overeenstemming van de goederen kan de consument zich
beroepen op de wettelijke garantie ten opzichte van de verkoper, zoals vastgelegd in de
plaatselijke regelgeving, indien de omstandigheden dit rechtvaardigen.
Fiamma-garanti
Vid brister på varorna kan konsumenten åberopa garantin i enlighet med lokal lagstiftning,
om omständigheterna berättigar detta.
Garanti Fiamma
I tilfælde af defekter, hvad angår materialer og fremstilling, er forbrugeren berettiget til
forhandlergarantien i henhold til lokale love og bestemmelse i det land, hvori produktet blev
fremstillet.
Fiammas garanti
I tilfelle av defekter ved varene kan forbrukeren fremme sine rettigheter i henhold til
garantien overfor forhandleren, i henhold til de reglene som er fastsatt i lokale rover, der
forutsetningene for dette er til stede.
Fiamma-takuu
Jos tuotteiden vaatimustenmukaisuudessa havaitaan puutteita, kuluttaja voi vaatia myyjältä
takuun mukaisia oikeuksia paikallisen lainsäädännön puitteissa, mikäli vaatimus on
perusteltu.
Garantia Fiamma
Em caso de defeito de conformidade dos bens, o consumidor poderá fazer valer, em
relação ao vendedor, a garantia segundo as modalidades previstas pelas disposições de lei
locais, se existirem os pressupostos para tal.

FIAMMASTORE
18

FIAMMASTORE
19

fiamma.com
Fiamma S.p.A. - Italy
Via San Rocco, 56
21010 Cardano al Campo (VA)
All rights reserved.
Fiamma S.p.A.
reserves the right to modify at any time,
without notice, prices, materials,
specifications and models or to cease
production of any model.
R0_IS_98690-952_revA
