Fiamma VENT 28 Setup guide

fiamma.com
TURBO 28
COMFORT
VENT 28
10R-050518
E 24
DACHHAUBE DE Montage- und
Gebrauchsanleitung
ROOFLIGHT EN Installation and
usage instructions
LANTERNEAU FR Instructions de montage et
mode d’emploi
CLARABOYA ES Instruciones de montaje y uso
OBLÒ IT Istruzioni di montaggio e d’uso

COMFORT
2
EN Product instructions for
ES Instructiones producto para
DE Montageanleitung für
FR Instructions de produit pour
IT Istruzioni prodotto per
DE Verpackungsinhalt
FR Contenu de l’emballage
IT Contenuto dell’imballo
EN Package contents
ES Contenido del embalaje
fiamma.com
VENT 28
TURBO 28
COMFORT
DACHHAUBE
DE
Montage- und
Gebrauchsanleitung
ROOFLIGHT
EN
Installation and
usage instructions
LANTERNEAU
FR
Instructions de montage et
mode d’emploi
CLARABOYA
ES
Instruciones de montaje y uso
OBLÒ
IT
Istruzioni di montaggio e d’uso
Code Description
04918-01- Vent 28 White
04918-01B Vent 28 Crystal
04919-01- Turbo 28 White
04919-01B Turbo 28 Crystal
1x 1x 1x
1x 4x 8x 5x

COMFORT 3

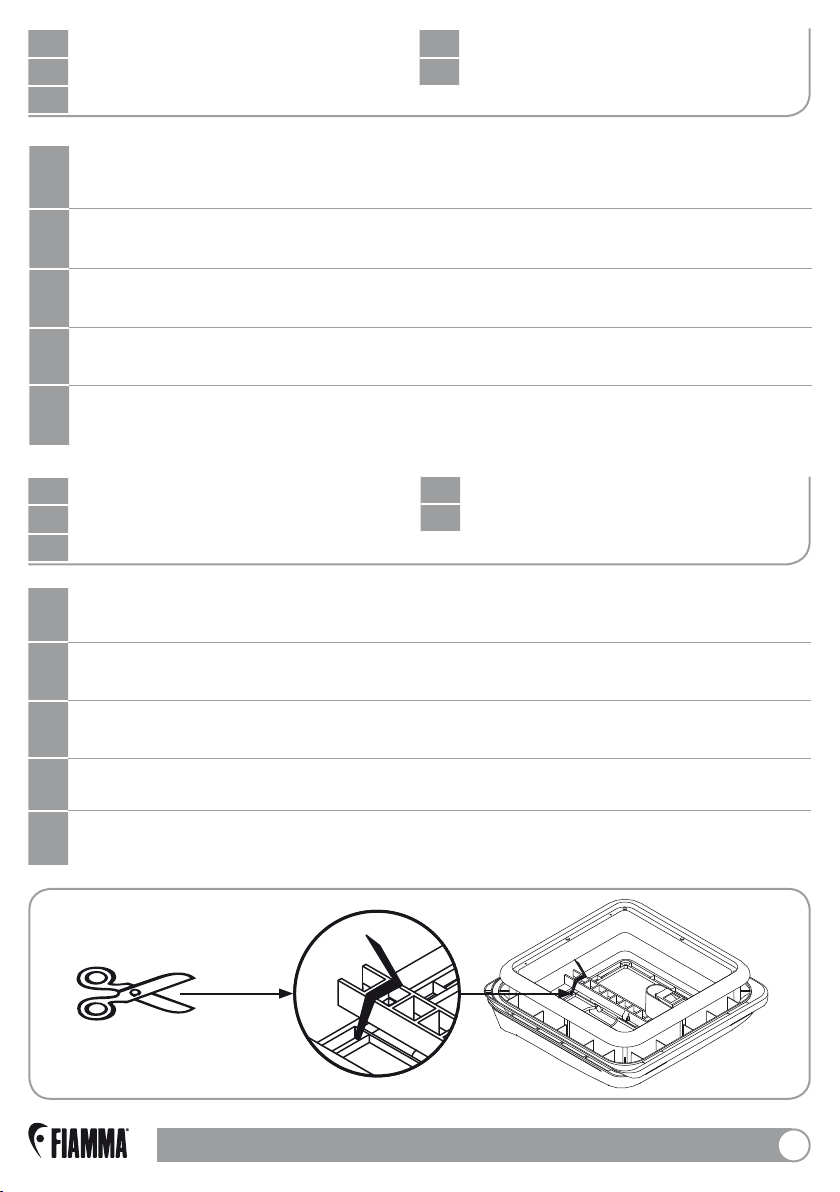

DE Kontrolle bei der Übernahme
FR Contrôle à la réception
IT Controllo al ricevimento
EN Goods receipt inspection
ES Control al recibimiento
DE
Bitte kontrollieren Sie, dass alle Einzelteile einwandfrei sind und nicht während dem
Transport beschädigt wurden. Wenden Sie sich in diesem Falle an Ihren Händler.
EN
Check that nothing has been damaged or deformed during transport.
In case of damage please contact the dealer.
FR
Contrôler qu’aucune pièce ne soit cassée ou déformée suite au transport.
En cas contraire, contacter le revendeur.
ES
Controlar que ningún detalle se haya roto o deformado durante el transporte.
En este caso contactar al revendedor.
IT
Controllare che nessun particolare sia rotto o deformato a causa di errori di
trasporto. In questo caso contattare il rivenditore.
DE
Um das Produkt optimal nutzen zu können, lesen Sie bitte die Bedienungsanleitung
aufmerksam durch und bewahren Sie sie zur späteren Verwendung auf.
EN
To use the product in the best way, read the user’s instructions carefully and
keep them to hand for future consultation.
FR
Pour tirer le meilleur parti de votre produit, nous vous invitons à lire attentivement les
notices d’emploi et à les conserver pour toute consultation ultérieure.
ES
Para usar el producto en lo mejor de los modos, os invitamos a leer
atentamente las instrucciones de uso, guardándolas en caso de necesidad.
IT
Per utilizzare al meglio il prodotto, vi invitiamo a leggere attentamente
le istruzioni d’uso e a conservarle in caso di necessità.

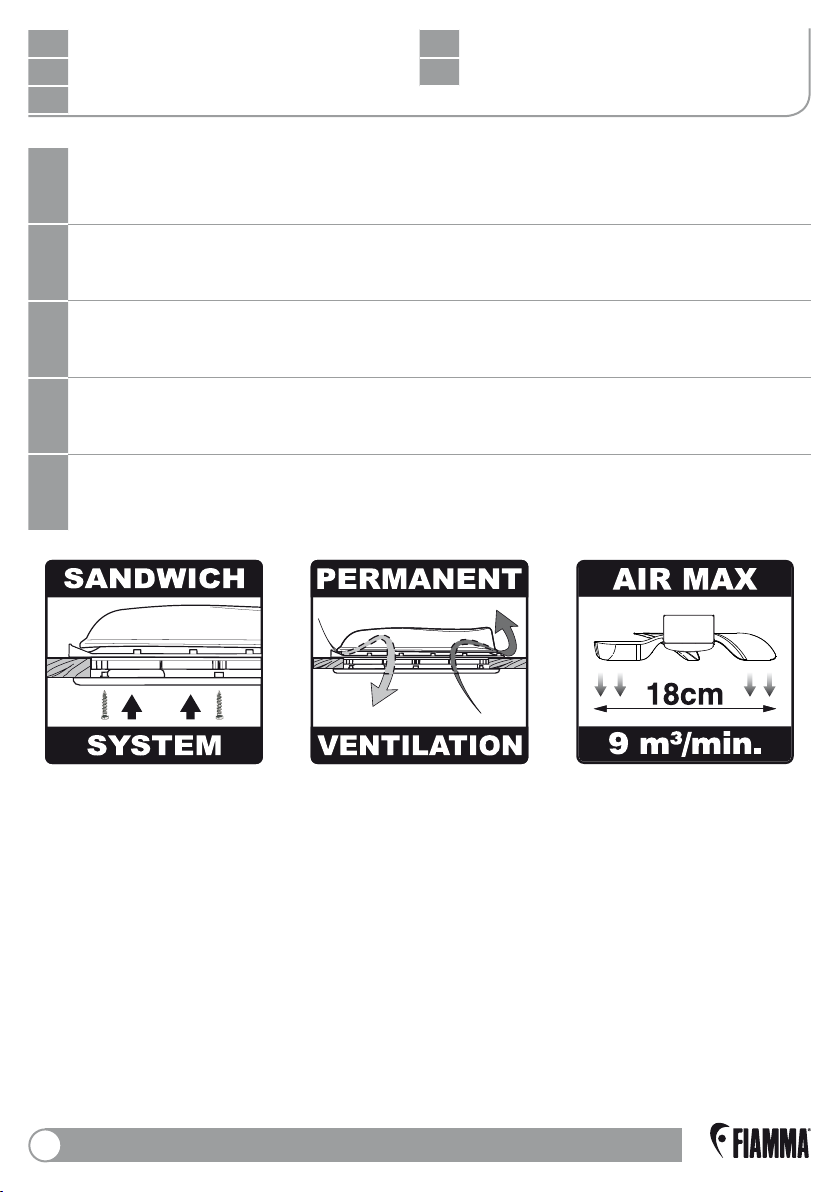

DE
Gebrauchsanweisungen und Ratschläge
FR Instructions et conseils
IT Avvertenze e suggerimenti
EN Maintenance instructions
ES Recomendaciones

COMFORT
4
DE Technische Daten
FR Données techniques
IT Dati Tecnici
EN Technical specifications
ES Datos tecnicos
DE
- Eingangsspannung 12 Vcc
- Aufgenommene Leistung 25 W
- Empfohlener Kabel Ø1,5 mm
- Max. Stromaufnahme 1,9 A
- Luftförderung max 9 m³/min .
- Dauerlüftungsquerschnitt 53 cm² vc
EN
- Input voltage 12 Vdc
- Absorbed power 25 W
- Suggested cable Ø1,5 mm
- Max. input current 1,9 A
- Max flow rate 9 m³/min
- Permanent ventilation 53 cm²
FR
- Tension d’alimentation 12 Vdc
- Puissance absorbée 25 W
- Câble conseillé Ø1,5 mm
- Absorption max. 1,9 A
- Volume d’air ventilé max 9 m³/min.
- Aération permanente 53 cm²
ES
- Tensión de entrada 12 Vcc
- Potencia absorbida 25 W
- Cavo aconsejado Ø1,5 mm
- Absorbencia máx. 1,9 A
- Alcance máx. 9 m³/min.
- Ventilacíon permanente 53 cm²
IT
- Tensione d’ingresso 12Vcc
- Potenza assorbita 25 W
- Cavo consigliato Ø1,5 mm
- Assorbimento max. 1,9 A
- Portata max 9 m³/min.
- Aerazione permanente 53 cm²

COMFORT 5
DE Montageanleitung
FR Instructions de montage
IT Istruzioni di montaggio

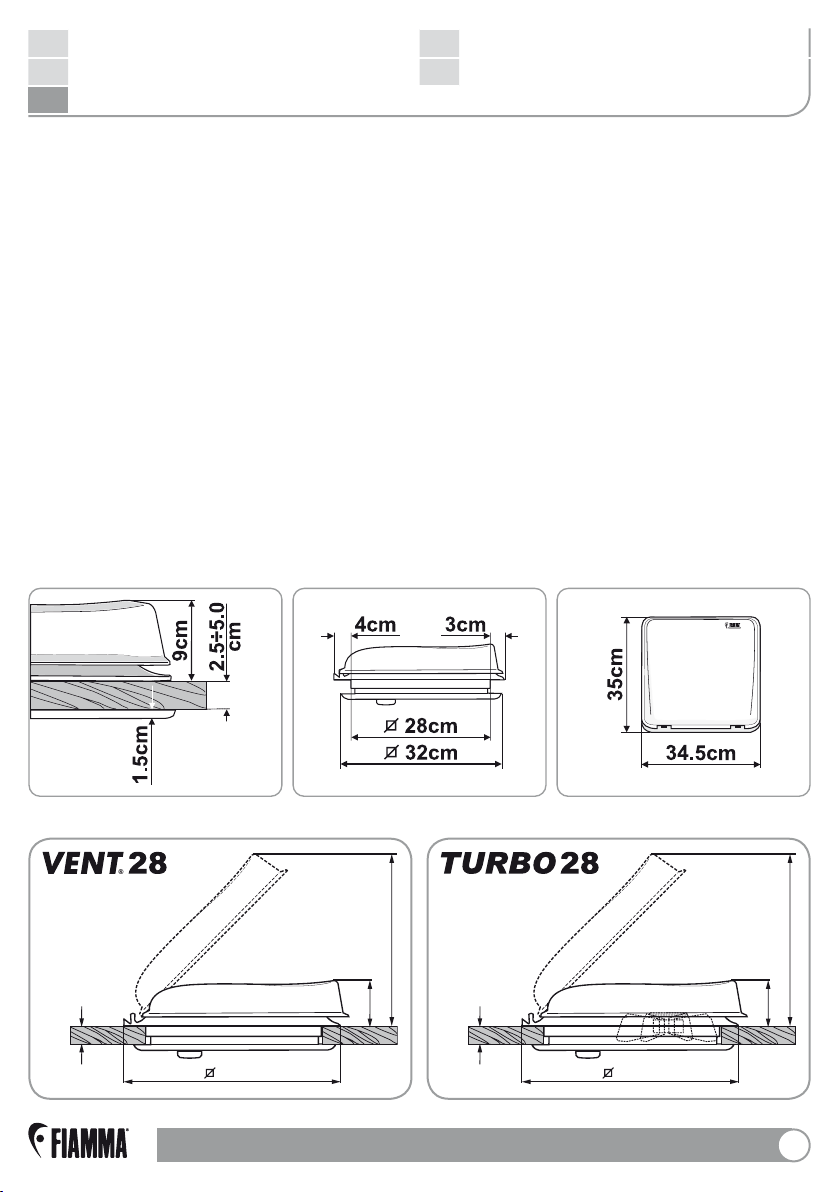

EN Installation instructions
ES Instrucciones de montaje
1) Eine quadratische Öffnung mit einer Seitenlänge von 28 cm an die für die Dachhaube
vorgesehene Stelle schneiden. Die Dachhaube kann an Dächern mit einer Stärke von
25mm bis 50mm angebracht werden.
2) *Turbo 28: Bitte achten Sie darauf, die elektrische Verbindung vorzubereiten
(nur 12 Vcc - NICHT 22V). Abbildung 9.
3) Die vorhandene Fuge, die sich auf der Unterseite des oberen Rahmens befindet, mit
der Dichtmaße, min.10mm lang (halten Sie sich hierzu an die vorhergesehene Schiene),
füllen. Empfohlene Dichtmasse: SIKALASTOMER-710/THEROSTAT II. Abbildung 3.
4) Den äußeren Rahmen mit der Öffnung verbinden und sich vergewissern, dass
die Scharniere in Fahrtrichtung zeigen. Abbildung 4.
5) *Turbo 28: Vor der Verbindung der Stromkabel den Wechselschalter auf “0”
setzen (Abbildung 9).
6) *Turbo 28: Zuerst die Motorkabel mit dem Wechselschalter und dann die 12Vcc
Stromversorgungskabel wie in Abbildung 9 beschrieben, verbinden.
7) Den inneren Rahmen mit den 8 mitgelieferten Schrauben (ø3,5X60mm)
anbringen, die Schrauben entsprechend so anziehen, dass der Rahmen am Dach
anliegt und gleichzeitig darauf achten, dass er durch das Anziehen der Schrauben
jedoch nicht verzogen wird. (Abbildung 6/10).
8) Wie in Abbildung 7/11, den Moskitonetzrahmen mit 4 Schrauben und
4 Schraubdeckeln befestigen.
1) Decide where the vent should be installed and make a square hole of 28cm.
The vent can be installed on roofs with depths between 25 to 50mm.
2) *Turbo 28: remember to prepare the electric connection
(only 12 Vdc - NOT 220 V) Fig. 9.
3) Seal the lower part of the external frame with a minimum width of 10mm by
following the appropriate track.
Recommended sealant: SIKALASTOMER-710/THEROSTAT II. Fig. 3.
4) Place the upper rooflight frame in the opening hole making sure that the hinges
are facing towards the front of the vehicle. Fig. 4.
5) *Turbo 28: position the switch to “0” before connecting the power supply wires. Fig. 9
6) *Turbo 28: connect the motor wires to the reversing switch, then connect the 12 Vdc
power supply wires as illustrated in the diagram. Fig. 9
7) Fasten the internal frame with the 8 supplied screws (ø3,5x60mm) tighten
screws to get the frame sticking to the roof paying attention that it does not show
any deformation. Fig. 6/10.
8) Install the mosquito screen frame with the 4 screws and the caps ( all included) Fig. 7/11.
EN
DE

COMFORT
6
EN Installation instructions
ES Instrucciones de montaje
DE Montageanleitung
FR Instructions de montage
IT Istruzioni di montaggio
1) Une fois choisi l’endroit où installer le lanternau faites une ouverture carrée de
28cm de côté. Le lanterneau s’installe sur les toits don’t l’épaisseur est comprise
entre 25 et 50mm.
2) *Turbo 28: n’oubliez pas de prévoir le branchement (seulement 12 Vdc -PAS 220 V) Fig. 9.
3) Posez le mastic au-dessous du cadre externe sur une largeur minimum de
10mm en suivant les rails crées à cet effet.
Mastic conseillé: SIKALASTOMER-710/THEROSTAT II. Fig. 3.
4) Placez le cadre externe dans le trou d’ouverture en vous assurant que les charnières sont
tournées en direction du sens de marche du véhicule. Fig. 4.
5) *Turbo 28: positionnez le commutateur en position centrale avant de brancher
les fils d’alimentation. Fig. 9.
6) *Turbo 28: branchez d’abord les fils du moteur au commutateur, et ensuite les fils
d’alimentation 12 Vdc, comme indiqué sur le schéma Fig. 9.
7) Fixez le cadre interne avec les 8 vis livrés d’origine (ø3,5x60mm) de façon à ce qu’il
adhère bien au toit en faisant particulièrement attention à ce qu’il ne
présente aucune déformation. Fig. 6/10.
8) Montez le cadre moustiquaire avec les 4 vis et les 4 bouchons cache-vis
fournis de série. Fig. 7/11.
1) Una vez elegido el punto donde instalar la claraboya, hacer una apertura cuadrada de
28cms de lado. La claraboya se instala en los techos con espesor entre 25 y 50mm.
2) *Turbo 28: acordarse predisponer la conexión eléctrica (solo 12 Vcc - NO 220V) (Fig. 9).
3) Sellar bien la parte inferior del marco esterno por una anchura mínima de 10mm
siguiendo el correspondiente binario.
Adhesivo aconsejado SIKALASTOMER-710/THEROSTAT II. (Fig. 3)
4) Poner el marco esterno en el agujero de apertura asegurándose de que las
bisagras sean puestas hacia la dirección de marcha del vehículo (Fig. 4).
5) *Turbo 28: colocar el desviador en posición central antes de conectar los cables
de alimentación (Fig. 9).
6) *Turbo 28: antes conectar los cables del motor, luego conectar los cables de
alimentación 12Vcc como en figura 9.
7) Insertar el marco interno con 8 tornillos suministrados de serie (ø3.5x60mm),
apretar los tornillos hasta que el marco se pegue al techo poniendo cuidado en
que no haya deformaciones (Fig. 6/10).
8) Montar la mosquitera y el oscurecedor fijándolo 4 tornillos y 4 cubretornillos
suministrados (Fig. 7/11).
ES
FR

COMFORT 7
EN Installation instructions
ES Instrucciones de montaje
DE Montageanleitung
FR Instructions de montage
IT Istruzioni di montaggio
28cm
9cm
28cm
2.5÷5.0cm
28cm
9cm
28cm
2.5÷5.0cm
1) Scelto il punto dove installare l’ oblò, praticare un’apertura quadrata di lato di
28cm. L’ oblò si installa su tetti con spessore compreso tra 25 e 50mm.
2) *Turbo 28: Ricordate di predisporre il collegamento elettrico
(solo 12Vcc - NO 220V). Fig. 9.
3) Sigillare bene la parte sottostante del telaio esterno per una larghezza minima
di 10mm seguendo gli appositi binari.
Sigillante consigliato: SIKALASTOMER-710/THEROSTAT II. Fig. 3.
4) Collocare il telaio esterno nel foro d’apertura assicurandosi che le cerniere siano
rivolte nella direzione di marcia del mezzo. Fig. 4.
5) *Turbo 28: Posizionare il deviatore in posizione centrale prima di collegare i fili di
alimentazione. Fig. 9.
6) *Turbo 28: Collegare prima i fili del motore al deviatore, poi collegare i fili di
alimentazione 12Vcc come mostrato nello schema in Fig. 9.
7) Applicare il telaio interno con le 8 viti in dotazione (ø3,5x60mm), serrare le viti in
modo da portare il telaio aderente al tetto e facendo attenzione che lo stesso non
presenti deformazioni. Fig. 6/10.
8) Montare il telaio zanzariera con le 4 viti e i 4 tappi coprivite in dotazione. Fig. 7/11.

COMFORT
8
DE Montageanleitung
FR Instructions de montage
IT Istruzioni di montaggio
EN Installation instructions
ES Instrucciones de montaje
28 cm
28 cm
SIKALASTOMER-710/THEROSTAT II
12
34

COMFORT 9

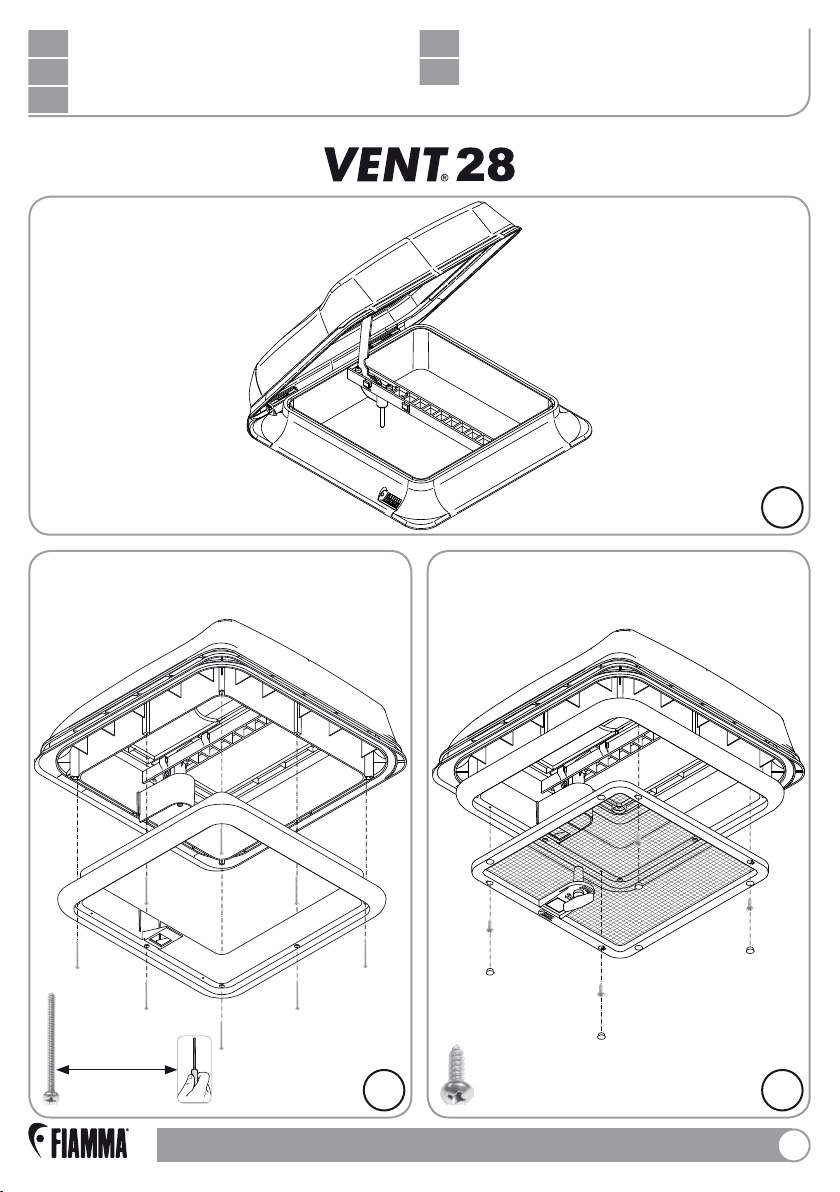

DE Montageanleitung
FR Instructions de montage
IT Istruzioni di montaggio
EN Installation instructions
ES Instrucciones de montaje
F 1.2 N.m
5
6 7

COMFORT
10

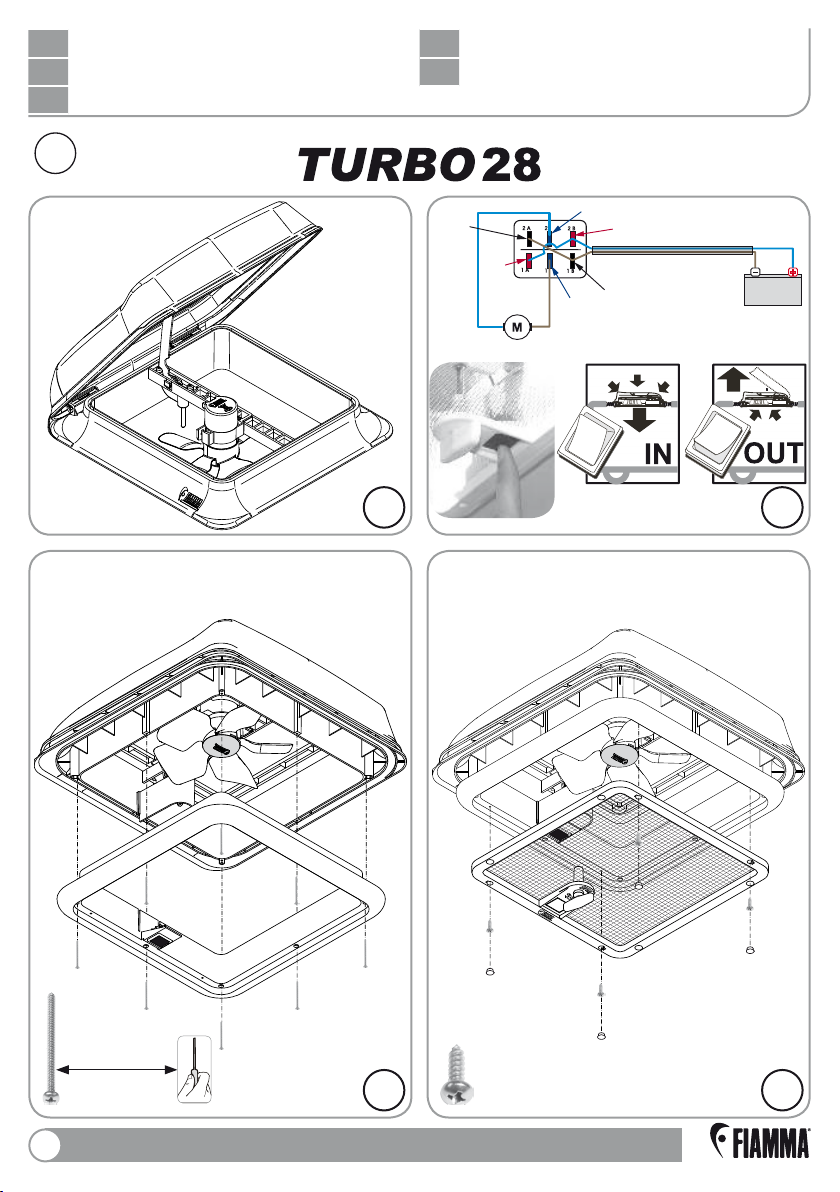

DE Montageanleitung
FR Instructions de montage
IT Istruzioni di montaggio
EN Installation instructions
ES Instrucciones de montaje
10R-050518
E 24
Blue
Blue
Black
MOTOR
Black
Red
12Vdc
BATTERY
Red
F 1.2 N.m
11
8 9
10

COMFORT 11
EN Warranty Fiamma
ES Garantía Fiamma
DE Garantie Fiamma
FR Garantie Fiamma
IT Garanzia Fiamma
DE
Im Falle einer Vertragswidrigkeit der Ware, kann der Verbraucher unter
den erforderlichen Voraussetzungen gegenüber dem Verkäufer von dem
Garantieanspruch zu den festgelegten Bedingungen gemäss den lokalen
Rechtsvorschriften Gebrauch machen.
EN
In case of defects with regards to materials and manufacturing, the customer is
entitled to the warranty in accordance with local laws and regulations of the country
in which the product was purchased.
FR
En cas d’un défaut de conformité du produit, le consommateur pourra faire valoir
ses droits de recours en garantie selon les modalités prévues par les dispositions
légales locales, pour autant que les conditions de recours soient remplies.
ES
En caso de fallos o defectos de material y de fabricación, el cliente puede hacer
valer la garantía de acuerdo con las leyes y reglamentaciones del país en el que el
producto haya sido comprado.
IT
In caso di difetto di conformità dei beni, il consumatore potrà far valere nei confronti
del venditore la garanzia secondo le modalità previste dalle disposizioni di legge
locali, ove ne ricorrano i presupposti.
DE
Gebrauchsanweisungen und Ratschläge
FR Instructions et conseils
IT Avvertenze e suggerimenti
EN Maintenance instructions
ES Recomendaciones

COMFORT
12
DE
Gebrauchsanweisungen und Ratschläge
FR Instructions et conseils
IT Avvertenze e suggerimenti
EN Maintenance instructions
ES Recomendaciones
DE
1) Kontrollieren Sie regelmäßig, dass alle an der Dachhaube vorhandenen Schrauben
korrekt angezogen sind, da sich diese durch die Vibrationen während der Fahrt
lockern könnten.
2) Bei Verhärtung des Griffes zum Öffnen und Schließen, was sehr unwahrscheinlich
ist, diesen mit etwas Schmierfett einschmieren.
3) Wir raten ausdrücklich davon ab, die Dachhaube während der Fahrt geöffnet zu
lassen.
EN
1) Periodically check the proper state of tightening of all the screws on the roof-light,
because vehicle’s vibrations could slacken them.
2) In the improbable case the opening-closing device should get stiff, oil the opening
device with some drops of grease.
3) We absolutely advise not to keep the roof light open during traveling.
FR
1) Contrôler périodiquement le bon état du serrage de toutes les vis du lanterneau :
elles pourraient se desserrer suite aux vibrations du véhicule.
2) Même si le durcissement du dispositif d’ouverture-fermeture est peu probable, il
vous suffira de lubrifier le mécanisme d’ouverture du capot à l’aide de quelques
gouttes de graisse.
3) Il est vivement déconseillé de rouler avec le lanterneau ouvert.
ES
1) Controlar periódicamente el perfecto estado de cierre de todos los tornillos sobre la
claraboya, porque las vibraciones podrían aflojarlos.
2) En caso de endurecimiento, aunque improbable, del dispositivo de apertura-cierre,
lubricar con unas gotas de grasa el dispositivo de apertura de la tapa.
3) Desaconsejamos tener la claraboya abierta cuando el vehículo está en movimiento.
IT
1) Periodicamente controllare il perfetto stato di serraggio di tutte le viti presenti
nell’oblò che le vibrazioni del mezzo potrebbero aver allentato.
2) In caso di indurimento, anche se improbabile, del dispositivo di apertura-chiusura,
lubrificare con qualche goccia di grasso il dispositivo di apertura del coperchio.
3) È vivamente sconsigliato tenere l’oblò aperto durante la marcia.

COMFORT 13
EN Maintenance
ES Mantenimento
DE Wartung
FR Entretien
IT Manutenzione
DE
PFLEGE UND INSTANDHALTUNG:
- Die Innen- und Aussenreinigung der Dachhaube muss mit neutralen und nicht
aggressiven Reinigungsmitteln sowie einem weichen Lappen erfolgen, um die Oberfläche
nicht zu zerkratzen. Der Gebrauch von jeglichen Arten von Benzin zur Reinigung der
Dachhaube ist strengstens untersagt.
- Die Reinigung des Moskitonetz kann mit Wasser und neutralem Putzmittel erfolgen.
Es ist ausreichend die 4 Befestigungsschrauben des Moskitonetz zu lösen, um dies
so zur Reinigung herausnehmen zu können.
EN
MAINTAINING AND CLEANING:
- For the internal and external cleaning of the rooflight use only neutral or non-aggressive
detergents with a soft cloth so as not to scratch the surface.
It’s strictly forbidden to use any kind of petrol to clean the rooflight
- Clean the mosquito net with water and neutral detergent removing the roller blind and
the four fastening screws.
FR
ENTRETIEN:
- Le nettoyage interne et externe du lanterneau doit être effectué avec un produit détergent
neutre et un chiffon de nettoyage non-abrasif de façon à ne pas érafler la surface.
Il est interdit l’utilisation de n’importe quel type d’essences pour le nettoyage du matériel
du lanterneau.
- Nettoyer la moustiquaire avec un détergent neutre et de l’eau en enlevant au
préalable du rouleau les 4 vis de fixation.
ES
MANTENIMIENTO Y LIMPIEZA:
- Para la limpieza interna y externa de la claraboya usar solo detergentes neutros o no
agresivos con un paño suave para no rayar la superficie.
Queda totalmente prohibido el uso de cada tipo de gasolina para limpiar la claraboya.
- Limpiar la mosquitera con agua y detergente suave extrayendo el marco de la
persiana enrollable con los 4 tornillos de fijación.
IT
CURA E MANUTENZIONE:
- La pulizia interna ed esterna dell’oblò da tetto dovrà essere eseguita con detergenti neutri
o detergenti non aggressivi, tramite un panno morbido in modo tale da non graffiare la
superficie. E’ assolutamente vietato l’uso di benzine di qualsiasi genere per la pulizia del
materiale dell’oblò.
- La pulizia della zanzariera è realizzabile con acqua e detergente neutro rimuovendo il
telaio rollo le 4 viti di fissaggio.

COMFORT
14
EN Safe guarding the environment
ES Informaciones para la proteccion
del ambiente
DE
ENTSORGUNG VON VERPACKUNGSMATERIALIEN
Das Verpackungmaterial ist zu 100% wiederverwertbar.
Werfen Sie das Verpackungsmaterial deshalb nicht einfacht weg, sondern entsorgen
Sie es so, wie es die verantwortlichen Stellen vorschlagen.
EN
DISPOSAL OF PACKAGING MATERIALS
The packaging material is 100% recyclable Packing materials should therefore
not be thrown away with household rubbish but disposed of as directed by local
authorities.
FR
ÉLIMINATION DES EMBALLAGES
Les matériaux d’emballage sont entièrement recyclables.
Par conséquent, ne les jetez rien dans la nature mais conformez-vous aux
réglementations locales en vigueur en matière d’élimination des déchets.
ES
ELIMINACION DEL EMBALAJE
El material del embalaje es reciclable al 100%. Las diferentes partes del embalaje
no tienen que dispersarse en el ambiente, sino tienen que ser eliminadas en
conformidad con las normas establecidas por las autoridades locales.
IT
SMALTIMENTO IMBALLAGGIO
Il materiale di imballaggio è riciclabile al 100%. Le diverse parti dell’imballaggio non
devono quindi essere disperse nell’ambiente, ma smaltite in conformità alle norme
stabilite dalle autorità locali.
DE Informationen zum Umweltschutz
FR Conseils pour la protection de
l’environnement
IT Consigli per la salvaguardia
dell’ambiente

COMFORT 15
DE Ersatzteile
FR Pièces détachées
IT Ricambi
EN Spare parts
ES Recambios

fiamma.com
Fiamma SpA - Italy
Via San Rocco, 56
21010 Cardano al Campo (VA)
All rights reserved.
Fiamma S.p.A. reserves the right to
modify at any time, without notice, prices,
materials, specifications and models or
to cease production of any model.
E0_IS_98690-616_revT
COMFORT
04918-01-
Vent 28 White
04918-01B
Vent 28 Crystal
04919-01-
Turbo 28 White
04919-01B
Turbo 28 Crystal
