Fisher & Paykel OB24SDPTX1 User manual

OB24SDPT models
BUILT-IN OVEN
INSTALLATION GUIDE
US CA
591944A 07.19

2

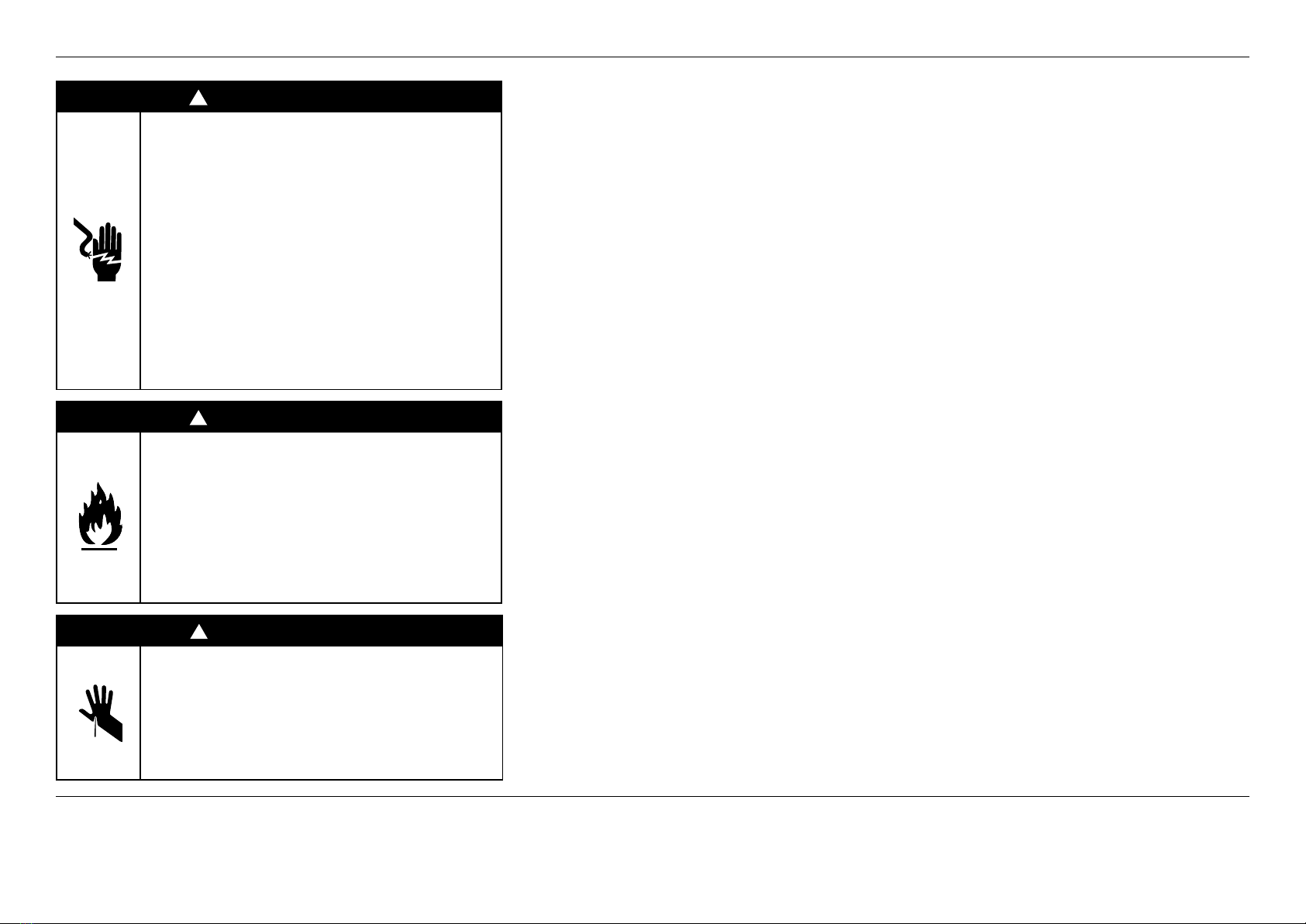

!WARNING!
Electric Shock Hazard
Failure to follow this advice may result in
electric shock or death.
• Before carrying out any work on the
electrical section of the appliance, it must be
disconnected from the mains electricity supply.
• Connection to a good ground wiring system is
absolutely essential and mandatory.
• Alterations to the domestic wiring system
must only be made by a qualified electrician
!WARNING!
Fire Hazard
Failure to follow this advice may result in
overheating, burning, and injury.
• Do not use adapters, reducers, or branching
devices to connect this appliance to the mains
power supply.
!WARNING!
Cut Hazard
Failure to use caution could result in injury.
• Take care: some edges are sharp.
IMPORTANT!
SAVE THESE INSTRUCTIONS
The models shown in this installation guide may not be available in all markets and are subject to change at any time. For current details about model and specification availability in your country, please go
to our website www.fisherpaykel.com or contact your local Fisher & Paykel dealer.
WARNING!
To avoid hazard, follow these instructions carefully before installing or using this appliance.
zzPlease make this information available to the person installing the appliance—doing so could
reduce your installation costs.
zzSave these instructions for the local inspectors use.
zzThis oven is to be installed and connected to the electricity supply only by an authorized person.
zzIf the installation requires alterations to the domestic electrical system, call a qualified electrician.
The electrician should also check that the socket cable section is suitable for the electricity drawn
by the oven.
zzThe oven must be grounded.
zzInstallation must comply with your local building and electricity regulations.
zzThis appliance must be installed and connected to the mains power supply only by a suitably
qualified person according to these installation instructions and in compliance with any applicable
local building and electricity regulations. Failure to install the appliance correctly could invalidate
any warranty or liability claims.
zzIf the power supply cable is damaged, it must be replaced by the manufacturer, its service agent
or similarly qualified person in order to avoid a hazard.
zzA circuit breaker is recommended.
zzDo not use adaptors, reducers or branching devices to connect the oven to the mains electricity
supply, as they can cause overheating and burning.
zzMake sure the cavity is completely sealed with no gaps. This is to ensure the oven cooling system
functions correctly.
zzThe appliance must not be installed behind a decorative door in order to avoid overheating.
zzPlease take extra care not to damage the lower trim of the oven during installation. The trim is
important for correct air circulation and allows the door to open and close without obstruction.
The manufacturer does not accept any responsibility for damage resulting from incorrect
installation.
Electrical requirements
zzConnect oven with copper wire only.
zzDo not cut the conduit.
zzA U.L. listed conduit connector must be provided at the junction box.
zzDo not ground to a gas pipe.
zzDo not have a fuse in the grounding or neutral circuit.
zzFuse both sides of the line.
zzA time delay fuse or circuit breaker is recommended. If using a time delay fuse, then fuse both
sides of the line.
zzFlexible armored cable from the appliance should be connected directly to the junction box.
zzConnect directly to the fused disconnect (or circuit breaker box) through flexible, armored or
non-metallic sheathed, copper cable (with grounding wire).
zzIf codes permit and a separate grounding wire is used, it is recommended that a qualified
electrician determine that the grounding path and wire gauge are in accordance with local codes.
SAFETY AND WARNINGS

Screws (2) Metal side shelves
fixing nut (2)
Ensure that:
zzthe countertop and oven cavity are square and level, and are the required dimensions
zzthe installation will comply with all clearance requirements and applicable standards and regulations
zzthe isolating switch will be easily accessible to the customer with the oven installed
zzthe electrician provides sufficient free length of power supply cable to reach from the bottom rear of the cavity to at least 1.5 metres in front of the bottom edge of the opening
zzthe cable may enter the cavity from the side, top or bottom, but top entry must be at the rear of the cavity
zzthe oven connection socket (if fitted) is outside the cavity if the oven is flush to the rear wall
zzthe oven will rest on a surface that can support its weight
zzthe height from the floor suits the customer
zzyou consult local building authorities and by-laws if in doubt regarding installation
IMPORTANT!
Some environmental factors and cooking habits can cause condensation in and around the oven during use. To protect surrounding cabinetry from possible damage caused by frequent or
excessive condensation, we recommend moisture-proofing the oven cavity.
Ensure that:
zzthe oven door can open fully without obstruction
zzthe oven is not sealed into the cabinetry with silicone or glue. This makes future servicing difficult. Fisher & Paykel will not cover the costs of removing the oven, or of damage caused by this
removal
zzthe power supply cable does not touch any hot metal parts
zzthe isolating switch is easily accessible to the customer with the oven installed
zzyou complete the ‘Final checklist’ at the end of the installation
If, after following the guidance given, correct performance cannot be achieved, please contact your nearest Fisher & Paykel trained and supported service technician, Customer Care, or contact
us through our website fisherpaykel.com
PARTS SUPPLIED
PRIOR TO INSTALLATION
AFTER INSTALLATION
3

4
PRODUCT DIMENSIONS OB24SDPT MODELS
INCHES MM
A Overall height of oven 23 9/16 598
B Overall width of oven 23 7/16 596
C Overall depth of oven (excluding handle and dials) 22 1/4 565
D Height of chassis 22 5/8” 575
E Width of chassis 21 7/8 556
F Depth of chassis 21 7/16 545
G Depth of oven frame and control panel (distance between front of chassis and
front of oven door, excl. handle and dials) 13/16 20
H Depth of oven door when fully open (measured from front of control panel) 18 1/8 460
PRODUCT DIMENSIONS
a
c
f
g
d
b
e
h
FRONT
PLAN
PROFILE

5
CABINETRY DIMENSIONS OB24SDPT MODELS
INCHES MM
A Minimum inside width of cavity 21 1/16 560
B Overall width of cabinetry 23 5/8 600
C Minimum inside height of cavity 22 13/16 580
D Overall height of cabinetry 23 5/8 600
E Minimum inside depth of cavity 21 5/8 550
If installing a cooktop above the oven, ensure adequate clearance is provided as per the cooktop manufacturer’s instructions.
CABINETRY DIMENSIONS
PROFILE PLAN
dc
e
b
a
PROUD INSTALL
FLUSH INSTALL
5/8 - 13/16”
(16-20mm)
5/8 - 13/16”
(16-20mm)
min. 1/16”
(2mm)

6
Remove the accessories box from
the top of the oven and set aside.
Recycle responsibly.
DISCARD PACKAGING RESPONSIBLY

7
CONNECT THE OVEN TO THE MAINS SUPPLY
If local codes permit connecting the cabinet-grounding
conductor to the neutral (white) wire in the junction box
1 Disconnect the power supply.
2 Remove the junction box cover.
3 Connect the oven cable to the junction box through
the U.L.-listed conduit connector.
4 Connect the two black wires together with twist-on
connectors.
5 Connect the two red wires together with twist-on
connectors.
6 Connect electrical connection according to local
codes and ordinances.
7 Connect the factory-taped green and white oven
cable wires to the neutral (white) wire in the junction
box.
8 Replace the junction box cover.
Four-wire electrical system
1 Disconnect the power supply.
2 Remove the junction box cover.
3 Connect the oven cable to the junction box through the U.L.-listed conduit connector.
4 Connect the two black wires together with twist-on connectors.
5 Connect the two red wires together with twist-on connectors.
6 Connect electrical connection according to local codes and ordinances.
7 Separate the green and white oven cable wires.
8 Connect the white oven cable wire to the neutral (white) wire in junction box.
9 Connect the green grounding oven cable wire to the (green) grounding wire in the junction box. Do not connect the green
grounding wire to the neutral (white) wire in junction box
!0 Replace the junction box cover.
If local codes DO NOT PERMIT connecting the cabinet-grounding
conductor to the neutral (white) wire in junction box
1 Disconnect the power supply.
2 Remove the junction box cover.
3 Connect the oven cable to the junction box through the U.L.-
listed conduit connector.
4 Connect the two black wires together with twist-on connectors.
5 Connect the two red wires together with twist-on connectors.
6 Connect electrical connection according to local codes and
ordinances.
7 Separate the factory-taped green and white oven cable wires.
8 Connect the white oven cable wire to the neutral (white) wire
in junction box.
9 Connect the green grounding oven cable wire to a grounded
wire in the junction box.
!0 Replace the junction box cover.
Connection methods
Junction box locationsNameplate location
OB24SDPT MODELS
VOLTAGE MAX. CURRENT DRAW MAX LOAD
208 V 16.6 A 3.5 kW
240 V 19.4 A 4.6 kW
a
B
cable from
power supply
junction box
location for
undercounter
installation
junction box
location for
wall installation
cable from
power supply
box
black
wires
black
wires
red
wires
red
wires
green grounding
oven wires -
factory taped
white
wires
white and green
grounding oven
wires - factory
taped
U.L.-listed
conduit
connector
U.L.-listed
conduit
connector
box

8
SECURE THE OVEN TO THE CABINETRY
IMPORTANT!
zzDo not lift the oven by the door handle.
zzDo not over-tighten the screws.
zzDo not seal the oven into the cabinetry with silicone or glue.
This makes future servicing difficult. Fisher & Paykel will not
cover the costs of removing the oven, or of damage caused
by this removal.
1 Position the oven in the prepared cavity.
2 Open the oven door fully.
3 Mark and pre-drill the screw holes.
4 Use the supplied screws to secure the oven to the cabinetry.

9
TO BE COMPLETED BY THE INSTALLER
Ensure the oven is level and securely fitted to the cabinetry.
Check the lower trim is undamaged.
Open the oven door slowly until it is fully open and check there is adequate clearance
between the bottom of the door and the lower trim.
This is to ensure correct air circulation. Should the lower trim become damaged,
straighten the trim and ensure the oven door opens fully without obstruction.
Ensure you remove all internal packaging (including the circular yellow packing retainers
holding the accessory box in place).
Ensure all oven vents and openings are clear and free of any obstruction or damage.
IMPORTANT!
Failure to make sure all oven vents are clear may result in poor product performance.
Ensure the isolating switch is accessible by the customer.
TEST OPERATION:
Turn the power to the oven on. The display should light up.
Set the clock following the instructions in the ‘User guide’.
Set the oven to Bake at 50oC. The light should come on inside the oven cavity and air
should blow out of the vent at the top of the oven. After five minutes, open the oven
door: the air inside should feel warm. Turn the oven off.
Have you demonstrated the basic operation to the customer?
Complete and keep for safe reference:
Model
Serial No.
Purchase Date
Purchaser
Dealer Address
Installer’s Name
Installer’s Signature
Installation Company
Installation Date
INSTALLER CHECKLIST

FISHERPAYKEL.COM
© Fisher & Paykel Appliances 2019. All rights reserved.
The product specifications in this document apply to the specific products
and models described at the date of issue. Under our policy of continuous
product improvement, these specifications may change at any time. You should
therefore check with your Dealer to ensure this booklet correctly describes the
product currently available.
US CA
591944A 07.19

Modèles OB24SDPT
FOUR ENCASTRÉ
GUIDE D’INSTALLATION
CA
591944A 07.19

2
MISE EN GARDE!
Conservez ces instructions pour permettre aux inspecteurs locaux de les consulter.
zzPour réduire les risques de danger, suivez attentivement ces instructions avant d’installer ouutiliser cet appareil.
zzRemettez ces instructions à la personne qui installera l’appareil; cela pourrait réduire vos coûts d’installation.
zzCe four doit être installé et raccordé à l’alimentation électrique uniquement par untechnicien autorisé.
zzSi l’installation nécessite des modifications au système électrique domestique, appelez unélectricien qualifié.
L’électricien doit également vérifier que la section du câble connecteur convient à la consommation de courant
électrique du four.
zzLe four doit être mis à la terre.
zzL’installation doit être conforme aux règlements de construction et codes d’électricité locaux.
zzCet appareil doit être installé et raccordé à l’alimentation électrique uniquement par une personne qualifiée,
conformément à ces instructions d’installation et en respectant tous les règlements de construction et codes
d’électricité locaux en vigueur. Le fait de ne pas installer l’appareil de façon adéquate pourrait entraîner
l’annulation de toute garantie ou réclamation.
zzSi le câble d’alimentation électrique est endommagé, vous devez le faire remplacer par le fabricant, un agent de
service ou une personne possédant des compétences similaires afin d’éviter tout danger.
zzUn disjoncteur est recommandé.
zzN’utilisez pas d’adaptateurs, de raccords réducteurs ou de dispositifs de branchement pour raccorder le four à
l’alimentation électrique, car ils pourraient causer une surchauffe et desbrûlures.
zzVérifiez que la cavité est complètement scellée, sans espacement. Cela permet d’assurer lefonctionnement
adéquat du système de refroidissement du four.
zzL’appareil ne doit pas être installé derrière une porte décorative pour éviter une surchauffe.
zzVeuillez prendre particulièrement soin de ne pas endommager la moulure inférieure du four pendant
l’installation. La moulure est importante pour assurer une circulation d’air adéquate et permettre à la porte de
s’ouvrir et se fermer sans obstruction. Le fabricant n’assume aucune responsabilité pour les dommages résultant
d’une installation incorrecte.
Exigences électriques
zzConnectez le four en utilisant uniquement du fil de cuivre.
zzNe coupez pas le conduit.
zzUn connecteur de conduit homologué U.L. doit être disponible au niveau de la boîte de jonction.
zzNe reliez pas la mise à la terre à une conduite de gaz.
zzN’installez aucun fusible dans le circuit neutre ou de mise à la terre.
zzInstallez un fusible aux deux extrémités du câble électrique.
zzNous vous recommandons d’utiliser un fusible à fusion lente ou un disjoncteur. Lors de l’utilisation d’un fusible à
fusion lente, installez un fusible aux deux extrémités du câble électrique.
zzLe câble flexible à armature provenant de l’appareil doit être raccordé directement àlaboîte de jonction.
zzEffectuez le raccordement directement au sectionneur à fusibles (ou au boîtier dedisjoncteurs) au moyen d’un
câble de cuivre flexible à armature ou gaine non métallique (avec fil de mise à la terre).
zzSi les codes le permettent et qu’un fil de mise à la terre distinct est utilisé, nous vous recommandons de faire
appel à un électricien qualifié qui déterminera si le trajet de la mise à la terre et le calibre de fil répondent aux
exigences des codes locaux.
CONSIGNES DE SÉCURITÉ ET MISES EN GARDE
IMPORTANT!
CONSERVEZ CES INSTRUCTIONS
Les modèles illustrés dans ce guide d’installation peuvent ne pas être disponibles dans tous les pays et sont sujets à modifications sans préavis. Pour les plus récentes informations sur la disponibilité des
modèles et des caractéristiques dans votre pays, veuillez visiter notre site Web www.fisherpaykel.com ou contacter votre détaillant Fisher&Paykel local.
!MISE EN GARDE!
Risque de choc électrique
Le non-respect de cette consigne peut
entraîner un choc électrique ou lamort.
• La connexion à un système de mise à la
terre convenable est absolument essentielle
et obligatoire.
• Les modifications au système de câblage
domestique doivent être effectuées
uniquement par un électricien qualifié.
• Avant de procéder à tout travail sur la
section électrique de l’appareil, vous devez
déconnecter celui-ci de l’alimentation
électrique.
!MISE EN GARDE!
Risque d’incendie
Le non-respect de cette consigne peut
entraîner une surchauffe, des brûlures ou un
incendie.
• N’utilisez ps d’dptteurs, de
rccords réducteurs ou de dispositifs de
brnchement pour rccorder cet appareil à
l’alimentation électrique.
!MISE EN GARDE!
Risque de coupure
Des blessures ou des coupures peuvent
survenir si vous ne faites pas preuve de
prudence.
• Attention, certains bords du panneau sont
tranchants.

3
Vis (2) Écrou de fixation
des grilles latérales
métalliques (2)
Assurez-vous que:
zzla cavité du four et le comptoir sont de niveau et bien droits, avec les dimensions requises.
zzl’installation sera conforme à toutes les exigences de dégagement et les normes et réglementations en vigueur.
zzle client pourra accéder facilement à l’interrupteur de sectionnement une fois le four installé.
zzl’électricien prévoit une longueur suffisante de câble d’alimentation électrique pour atteindre la partie inférieure arrière de la cavité, à au moins 1,5mètre devant le rebord inférieur de
l’ouverture.
zzle câble peut passer dans la cavité à partir du côté, du dessus ou du dessous, mais l’accès par le dessus doit s’effectuer à l’arrière de la cavité.
zzla prise de raccordement du four (si installée) est à l’extérieur de la cavité si le four est au même niveau que le mur arrière.
zzle four reposera sur une surface capable de soutenir son poids.
zzla hauteur à partir du plancher con vient aux besoins du client.
zzvous consultez les règlementations et autorités de construction locales en cas de doute pendant l’installation.
IMPORTANT!
Certains facteurs environnementaux et certaines habitudes de cuisson peuvent causer de la condensation à l’intérieur et à proximité du four pendant l’utilisation. Pour protéger les
armoires à proximité des dommages pouvant être causés par une condensation fréquente ou excessive, nous vous recommandons d’utiliser un matériau résistant à l’humidité dans la cavité
du four.
Assurez-vous que:
zzla porte du four peut s’ouvrir complètement sans obstruction.
zzne scellez pas le four dans les armoires avec de la silicone ou de la colle. Cela rendrait difficile tout travail d’entretien futur. Fisher&Paykel n’assumera pas les frais liés au retrait du four ou
aux dommages causés par ce retrait.
zzle câble d’alimentation électrique ne touche aucune pièce métallique chaude.
zzle client peut accéder facilement à l’interrupteur de sectionnement une fois le four installé.
zzvous avez complété la ‘Liste de vérification finale’ à la fin de l’installation.
zzsi après avoir suivi les instructions, l’appareil ne permet pas d’obtenir un rendement adéquat, veuillez communiquer avec un centre de service autorisé Fisher&Paykel ou l’assistance
àlaclientèle, ou contactez-nous par l’entremise de notre site Web à l’adresse indiquée à la fin de ce document.
Si, en suivant les instructions données, l’appareil ne permet pas d’obtenir un rendement adéquat, veuillez communiquer avec un technicien de service formé et supporté par Fisher & Paykel ou
l’assistance à la clientèle, ou contactez-nous par l’entremise de notre site Web.
PIÈCES FOURNIES
AVANT L’INSTALLATION
APRÈS L’INSTALLATION

4
DIMENSIONS DU PRODUIT
DIMENSIONS DU PRODUIT MODÈLES OB24SDPT
POUCES MM
A Hauteur hors tout du produit 23 9/16 598
B Largeur hors tout du produit 23 7/16 596
C Profondeur hors tout du produit (excluant la poignée et les boutons) 22 1/4 565
D Hauteur du châssis 22 5/8” 575
E Largeur du châssis 21 7/8 556
F Profondeur du châssis 21 7/16 545
G Profondeur du cadre de four et du panneau de commande (distance entre le
devant du châssis et le devant de la porte du four, excl. lesboutons) 13/16 20
H Profondeur de la porte entièrement ouverte (mesurée depuis le devant du
panneau de commande) 18 1/8 460
a
c
f
g
d
b
e
h
DE FACE
EN PLAN
DE PROFIL

5
DIMENSIONS DES ARMOIRES
DE PROFIL EN PLAN
INSTALLATION SUPERPOSÉE
INSTALLATION ENCASTRÉE
dc
e
b
a
5/8 - 13/16”
(16-20mm)
5/8 - 13/16”
(16-20mm)
min. 1/16”
(2mm)
DIMENSIONS DES ARMOIRES MODÈLES OB24SDPT
POUCES MM
A Largeur intérieure minimale de la cavité 21 1/16 560
B Largeur hors tout des armoires 23 5/8 600
C Hauteur intérieure minimale de la cavité 22 13/16 580
D Hauteur hors tout des armoires 23 5/8 600
E Profondeur intérieure minimale de la cavité 21 5/8 550
Si une surface de cuisson doit être installée au-dessus du four, prévoyez un dégagement suffisant pour la surface de cuisson,
conformément aux instructions du fabricant.

6
Retirez la boîte d’accessoires du
dessus du four et mettez-la decôté.
Recyclez de manière responsable.
METTEZ L’EMBALLAGE AU REBUT DE MANIÈRE RESPONSABLE

7
RACCORDEMENT ÉLECTRIQUE À LA BOÎTE DE JONCTION
Si les codes locaux permettent de raccorder le
conducteur de mise à la terre du bâti au fil blanc neutre
dans la boîte dejonction
1 Débranchez l’alimentation électrique.
2 Retirez le couvercle de la boîte de jonction.
3 Connectez le câble du four à la boîte de jonction au
moyen du connecteur deconduit homologué U.L.
4 Connectez les deux fils noirs ensemble au moyen de
capuchons de connexion (Marrette).
5 Connectez les deux fils rouges ensemble au moyen de
capuchons de connexion (Marrette).
6 Effectuez le raccordement électrique en respectant les
codes et règlements locaux.
7 Connectez les fils vert et blanc du four regroupés en
usine au fil neutre (blanc) dans la boîte de jonction.
8 Remettez le couvercle de la boîte dejonction en place.
Si vous raccordez l’appareil à unsystème électrique à quatre fils
1 Débranchez l’alimentation électrique.
2 Retirez le couvercle de la boîte de jonction.
3 Connectez le câble du four à la boîte de jonction au moyen du connecteur deconduit homologué U.L.
4 Connectez les deux fils noirs ensemble au moyen de capuchons de connexion (Marrette).
5 Connectez les deux fils rouges ensemble au moyen de capuchons de connexion (Marrette).
6 Effectuez le raccordement électrique en respectant les codes et règlements locaux.
7 Séparez les fils vert et blanc du four.
8 Connectez le fil blanc du four au fil neutre (blanc) dans la boîte de jonction.
9 Connectez le fil de mise à la terre vert du four au fil de mise à la terre (vert) dans laboîte de jonction. Ne connectez pas le fil de
mise à la terre vert au fil neutre (blanc) dans la boîte dejonction.
!0 Remettez le couvercle de la boîte dejonction en place.
Si les codes locaux NE PERMETTENT PAS de raccorder leconducteur
de mise à la terre du bâti au fil neutre (blanc) dans la boîte dejonction
1 Débranchez l’alimentation électrique.
2 Retirez le couvercle de la boîte de jonction.
3 Connectez le câble du four à la boîte de jonction au moyen du
connecteur deconduit homologué U.L.
4 Connectez les deux fils noirs ensemble au moyen de capuchons de
connexion (Marrette).
5 Connectez les deux fils rouges ensemble au moyen de capuchons
de connexion (Marrette).
6 Effectuez le raccordement électrique en respectant les codes et
règlements locaux.
7 Séparez les fils vert et blanc du four regroupés en usine.
8 Connectez le fil blanc du four au fil neutre (blanc) dans la boîte de
jonction.
9 Connectez le fil de mise à la terre vert du four à un fil mis à la terre
dans laboîte de jonction.
!0 Remettez le couvercle de la boîte dejonction en place.
Méthodes de raccordement
Emplacements des boîtes de jonctionPlaque signalétique
MODÈLES OB24SDPT
TENSION CONS. COURANT MAX. CHARGE MAX.
208 V 16.6 A 3.5 kW
240 V 19.4 A 4.6 kW
a
B
Emplacement de
boîte de jonction
pour: installation
sous le comptoir
Emplacement
deboîte de
jonctionpour:
installation au mur
câble
d’alimentation
électrique
fils
noirs
fils
rouges
connecteur
de conduit
homologué
U.L.
boîte
fils blanc et vert
demise à laterre
du four - regroupés
en usine
fils
noirs
fils
rouges
fils verts de mise
àla terre du four -
regroupés en usine
fils
blancs
connecteur
de conduit
homologué
U.L.
boîte câble
d’alimentation
électrique

8
FIXEZ LE FOUR AUX ARMOIRES
IMPORTANT!
zzNe soulevez pas le four par la poignée de porte.
zzNe serrez pas excessivement les vis.
zzNe scellez pas le four dans les armoires avec de la silicone
ou de la colle. Cela rendrait difficile tout travail d’entretien
futur. Fisher&Paykel n’assumera pas les frais liés au retrait
du four ou aux dommages causés par ce retrait.
1 Positionnez le four dans la cavité préparée.
2 Ouvrez complètement la porte du four.
3 Marquez et pré-percez les trous de vis.
4 Utilisez les vis fournies pour fixer le four aux armoires.

9
À ÊTRE REMPLIE PAR L’INSTALLATEUR
Assurez-vous que le four est de niveau et fixé solidement aux armoires.
Vérifiez que la moulure inférieure n’est pas endommagée.
Ouvrez lentement la porte du four jusqu’à ce qu’elle soit complètement ouverte, puis
vérifiez que le dégagement est adéquat entre le bas de la porte et la moulure inférieure.
Cela permet d’assurer une circulation d’air convenable. En cas de dommage à la
moulure inférieure, redressez la moulure et assurez-vous que la porte du four s’ouvre
sansobstruction.
Assurez-vous de retirer tous les matériaux d’emballage internes (y compris les
pièces de retenue d’emballage circulaires jaunes servant à maintenir en place la
boîted’accessoires).
Assurez-vous que tous les évents et ouvertures du four sont dégagés et exempts de
tout dommage ou obstruction.
IMPORTANT!
Le fait de ne pas vérifier que tous les évents du four sont dégagés peut compromettre
le fonctionnement du produit.
Assurez-vous que le client peut accéder à l’interrupteur de sectionnement.
FAITES UN ESSAI
Activez l’alimentation du four. L’afficheur doit s’allumer. Réglez l’horloge en suivant
les instructions dans le ‘Guide d’utilisation’.
Réglez le four à Bake (Cuire), à 125 oF (50 oC). La lampe doit s’allumer dans la
cavité du four et de l’air doit être soufflé par l’évent dans le haut du four. Après cinq
minutes, ouvrez la porte du four; l’air à l’intérieur doit être chaud. Ramenez le bouton
de fonction du four à la position OFF (ARRÊT).
Avez-vous expliqué le fonctionnement de base au client?
LISTE DE VÉRIFICATION FINALE
Remplir et conserver pour référence ultérieure:
Modèle
N° de série
Date d’achat
Acheteur
Adresse du détaillant
Nom de l’installateur
Signature de l’installateur
Entreprise d’installation
Date de l’installation

FISHERPAYKEL.COM
US CA
591944A 07.19
Droit d’auteur © Fisher& Paykel Appliances 2019. Tous droits réservés.
Les caractéristiques de produit présentées dans ce livret s’appliquent aux
modèles et produits spécifiques qui y sont décrits à la date de publication.
Dans le cadre de notre politique d’amélioration en permanence de nos
produits, ces caractéristiques peuvent être modifiées à tout moment. Nous
vous recommandons de vérifier auprès de votre détaillant que ce livret décrit le
produit actuellement disponible.
