Fisher-Price FDH41 User manual

1
FDH41
fisher-price.com
IMPORTANT! Keep these instructions for future reference.
Please read these instructions before assembly and use of this product.
Product features and decorations may vary from photographs and diagrams.
¡IMPORTANTE! Guardar estas instrucciones para futura referencia.
Leer estas instrucciones antes de ensamblar y usar este producto.
Las características y decoración del producto pueden variar de las mostradas.

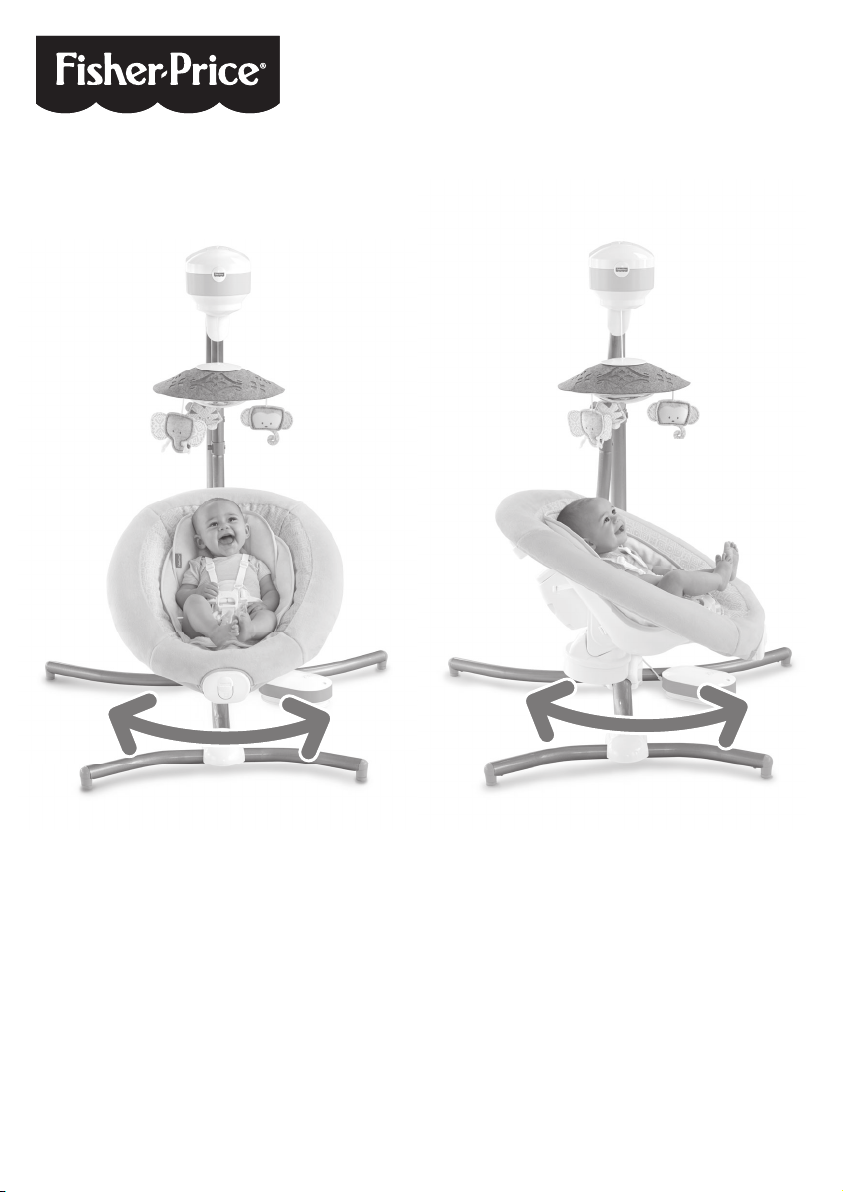

Side-to-side
Lado a lado
Head-to-toe
Adelante hacia atrás

2
WARNING
ADVERTENCIA
Prevent death: Keep seat fully reclined until child is at least 4 months old AND
can hold head up without help. Young infants have limited head and neck control.
If seat is too upright, infant’s head can drop forward and compress the airway,
resulting in DEATH.
Prevent serious injury or death from falls or strangling in the restraint system:
• Never leave child unattended.
• This product is not intended to replace a crib or bassinet for prolonged periods
of sleep.
• Always use the restraint system.
• Discontinue use of product when infant attempts to climb out (approximately
9 months).
Evitar la muerte: mantener la silla totalmente reclinada hasta que el bebé cumpla
4 meses de edad Ypueda mantener la cabeza derecha sin ayuda. Los bebés
pequeños tienen un control limitado de cabeza y cuello. Si la silla está en posición
vertical, la cabeza del bebé podría caer hacia el frente y comprimir el flujo de aire,
causando la MUERTE.
Para evitar lesiones graves o la muerte como resultado de caídas o quedar
estrangulado en el sistema de sujeción:
• Nunca dejar al niño sin supervisión.
• Este producto no está diseñado para reemplazar una cuna o moisés por periodos
prolongados de sueño.
• Siempre usar el sistema de sujeción.
• Descontinuar el uso del producto cuando el niño intente bajarse (aprox. a los
9 meses).
Consumer Information
Información para el consumidor
IMPORTANT! The maximum weight limit for this product is 25 lb (11,3 kg). If your child weighs
less than 25 lb (11,3 kg), but is really active and appears to be able to climb out of the swing,
immediately discontinue its use.
¡IMPORTANTE! La capacidad máxima de este producto es de 11,3 kg (25 lb). Si el bebé pesa
menos de 11,3 kg pero es muy activo y parece poder salirse del columpio, descontinuar de
inmediato el uso.

3
Consumer Information
Información para el consumidor
• Adult assembly is required. Tools needed for assembly: Allen wrench (included) and Phillips
screwdriver (not included).
• Requires two C (LR14) alkaline batteries (not included) for seat vibration.
• Requires four D (LR20) alkaline batteries (not included) or AC adapter (included) (input 100 -
240 VAC, 50 - 60Hz, with an output of 6 VDC) for swing operation.
• Always use the swing where there is adequate ventilation. To prevent overheating, keep the
swing away from heat sources such as radiators, heat registers, direct sunlight, stoves,
amplifiers, or other appliances which produce heat.
• Never use extension cords with the AC adapter.
• Never use the swing near water (ie.: bathtub, sink, laundry tub or wet basement, etc.).
• Do not connect to more than the recommended number of power supplies.
• The product must only be used with the recommended AC adapter.
• The AC adapter is not a toy.
• Disconnect the AC adapter from the swing before cleaning.
Note: This product may come with replacement warning labels which you can apply over the
factory applied warning label if English is not your primary language. Select the warning label
with the appropriate language for you.
• Requiere montaje por un adulto. Herramientas necesarias para el montaje: llave hexagonal
(incluida) y desatornillador de cruz (no incluido).
• La unidad de vibraciones funciona con 2 pilas alcalinas C (LR14) x 1,5V (no incluidas).
• El columpio funciona con cuatro pilas alcalinas D (LR20) x 1,5V (no incluidas) o un adaptador
de corriente alterna (entrada de 100 - 240 V~, 50 - 60Hz, salida de 6 Vcc), incluido.
• Siempre usar el columpio donde haya ventilación adecuada. Para evitar sobrecalentamiento,
mantener el columpio alejado de fuentes de calor tales como radiadores, registradoras de calor,
contacto solar directo, estufas, amplificadores u otro equipo que genere calor.
• Nunca usar extensiones de cables eléctricos con el adaptador de corriente alterna.
• No usar el columpio cerca de agua (p. ej., bañera, lavabo, fregadero, sótano mojado, etc.).
• No conectar a más suministros eléctricos de los recomendados.
• Solo usar el producto con el adaptador de corriente alterna recomendado.
• El adaptador de corriente alterna no es un juguete.
• Desconectar el adaptador de corriente alterna del columpio antes de limpiarlo.
Atención: este producto viene con etiquetas de advertencia en español que puede pegar sobre las
etiquetas de fábrica, en caso de que el inglés no sea su idioma primario. Seleccionar la etiqueta
de advertencia en el idioma de su elección.

4
Allen Wrench
Llave hexagonal
Parts Piezas
2 Seat Arms
2 brazos de la silla
Mobile
Móvil
Mobile Dome
Cúpula del móvil
Upper Frame
Parte superior del armazón
Link Toy
Juguete que
se conecta
Swing Battery Box
Compartimento de
pilas del columpio
Seat with Soother
(We recommend installing batteries into
the soother before beginning assembly. See
Soother Battery Installation on page 17).
Asiento con unidad de vibraciones
(Instalar las pilas en la unidad de
vibraciones antes de empezar el montaje.
Ver la sección de colocación de las pilas de
la unidad de vibraciones en la página 17.)
Pad
Almohadilla

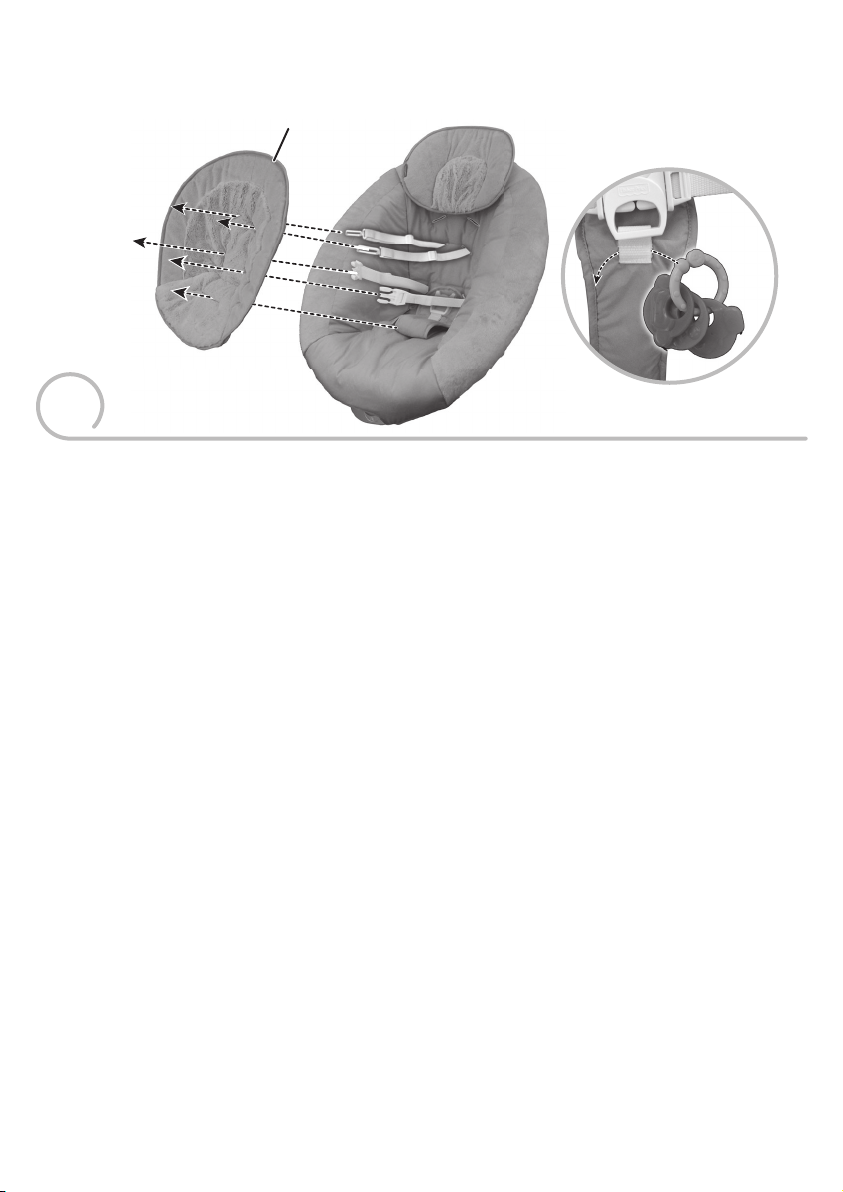

Body Support
Soporte corporal
Lower Frame
Parte inferior
del armazón
AC Adapter
Adaptador de
corriente alterna
Rear Base
Base trasera
Lower Frame Cover
Cubierta de la parte
inferior del armazón
i B tt B
M bil
Front Base
Base delantera

5
Parts Piezas
All fasteners shown actual size. Tighten and
loosen the screws with the enclosed
Allen wrench or a Phillips screwdriver.
Los tornillos se muestran a tamaño real.
Apretar y aflojar los tornillos con la llave
hexagonal incluida o un desatornillador de cruz.
M4,5 x 19 mm Screw – 4
Tornillo M4,5 x 19 mm – 4
M8 x 60 mm Screw – 4
(One of these screws is located in the lower frame retainer.
You will need to remove it to assemble the
lower frame to the upper frame.)
Tornillo M8 x 60 mm – 4
(Uno de estos tornillos se encuentra en el retenedor de la parte
inferior del armazón. Será necesario quitarlo para ensamblar la
parte inferior del armazón a la parte superior.)
M5 x 45 mm Screw – 1
(This screw is located in the upper seat tube retainer. You
will need to remove it to assemble the upper seat tube to
the seat tube.)
Tornillo M5 x 45 mm – 1
(Este tornillo se encuentra en el retenedor del tubo de
asiento superior. Será necesario quitarlo para ensamblar
el tubo de asiento superior en el tubo de asiento.)

6
Assembly Montaje
IMPORTANT! Before each use or assembly, inspect this product for damaged hardware, loose joints,
missing parts or sharp edges. Do not use the product if any parts are missing, damaged or broken.
Do not use accessories or replacement parts other than those approved by the manufacturer.
¡IMPORTANTE! Antes del montaje y de cada uso, revisar que el producto no tenga piezas dañadas,
conexiones sueltas, piezas faltantes o bordes filosos. NO usar el producto si falta o está rota alguna
pieza. No usar accesorios ni piezas de repuesto, salvo aquellos aprobados por el fabricante.
1
2

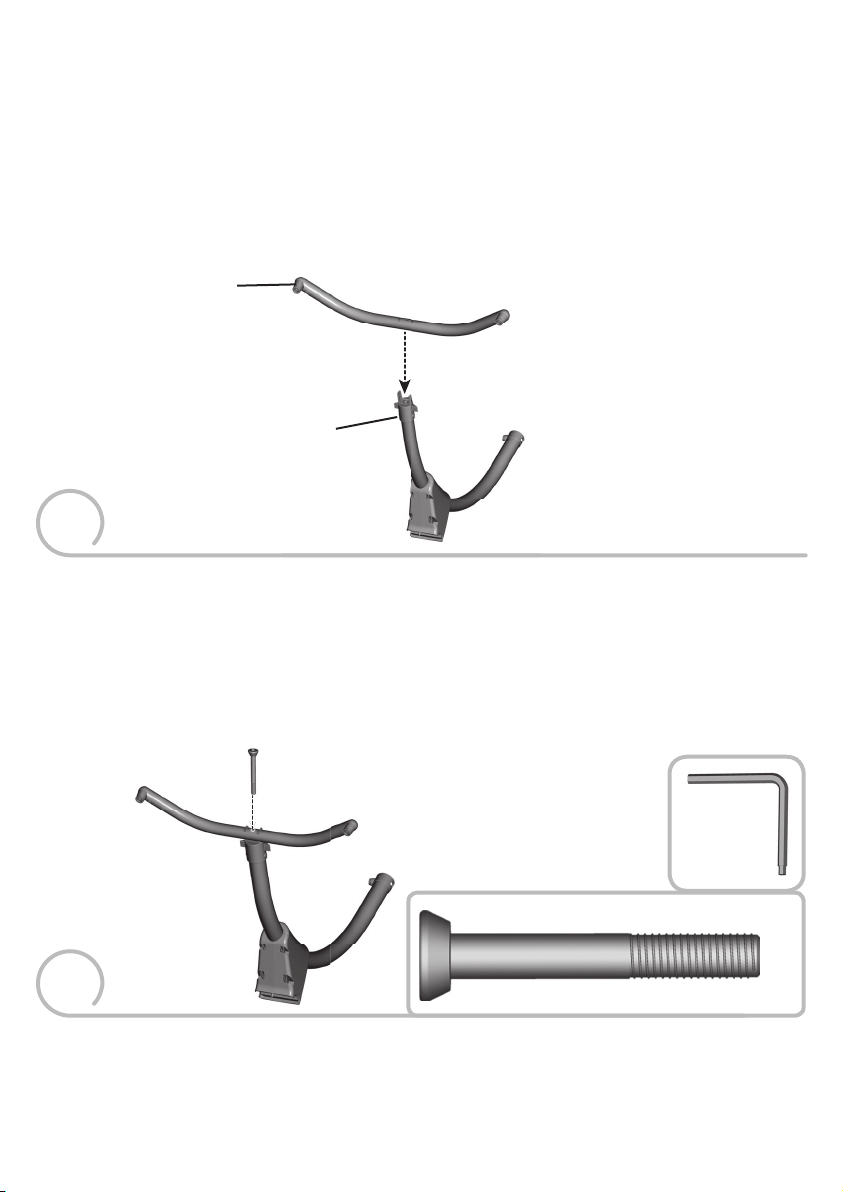

• Fit the front base onto the lower frame.
Hint: The front base is designed to fit the lower frame one way. If it does not seem to fit, turn it
around and try again.
• Ajustar la base delantera en la parte inferior del armazón.
Atención: la base delantera está diseñada para montarse en la parte inferior del armazón de una
manera. Si no se ajusta, voltearla e intentar de nuevo.
• Insert an M8 x 60 mm screw into the front base and tighten with the larger end of the Allen
wrench. Make sure you fully tighten the screw.
• Insertar un tornillo M8 x 60 mm en la base delantera y apretarlo con el extremo grande de la
llave hexagonal. Apretar por completo el tornillo.
Lower Frame
Parte inferior
del armazón
Front Base
Base delantera
x1

7
3
Assembly Montaje
• Turn the lower frame assembly over with the front base down.
• Fit the rear base onto the lower frame.
Hint: The rear base is designed to fit onto the lower frame one way. If it does not seem to fit,
turn it around and try again.
• Voltear la unidad de la parte inferior del armazón con la base delantera hacia abajo.
• Ajustar la base trasera en la parte inferior del armazón.
Atención: la base trasera está diseñada para ajustarse en la parte inferior del armazón de una sola
manera. Si no se ajusta, voltearla e intentar de nuevo.
4
• Insert two M8 x 60 mm screws into the rear base and tighten with the larger end of the Allen
wrench. Make sure you fully tighten the screws.
• Insertar dos tornillos M8 x 60 mm en la base trasera y apretarlos con el extremo grande de la
llave hexagonal. Apretar por completo los tornillos.
Rear Base
Base trasera
x2

8
5
6
• Turn lower frame assembly upright.
• “Snap” the lower frame cover onto the front base and lower frame.
• Poner la unidad de la parte inferior del armazón en posición vertical.
• Ajustar la cubierta de la parte inferior del armazón en la base delantera y parte inferior
del armazón.
Assembly Montaje
Lower Frame Cover
Cubierta de la parte
inferior del armazón
Remove this screw
Quitar este tornillo
IMPORTANT! The screw used to assemble the upper frame to the lower frame is located in the
lower frame tube retainer. Loosen the M8 x 60 mm screw using the larger end of the Allen wrench
and remove it. This screw will be used in assembly step 8.
¡IMPORTANTE! El tornillo para ensamblar la parte superior del armazón a la parte inferior se
encuentra en el retenedor del tubo del armazón inferior. Aflojar el tornillo M8 x 60 mm con el lado
grande de la llave hexagonal y quitarlo. Este tornillo se usará en el paso 8.

9
Assembly Montaje
7

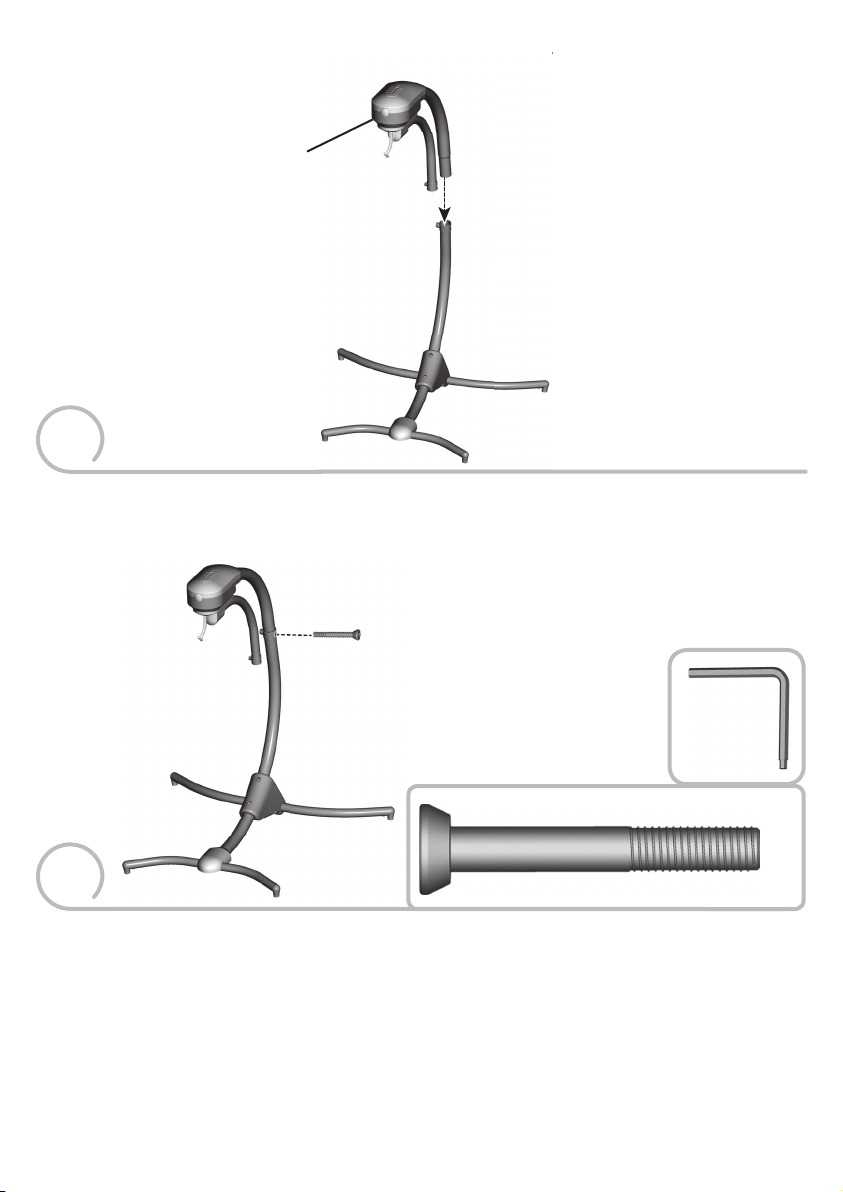

• Fit the upper frame tube into the lower frame tube.
• Insertar el tubo del armazón superior en el tubo del armazón inferior.
sembly
Montaje
Upper Frame
Parte superior
del armazón
8
• Insert an M8 x 60 mm screw into the lower frame tube retainer. Fully tighten the screw with the
larger end of the Allen wrench.
• Insertar un tornillo M8 x 60 mm en el retenedor del tubo del armazón inferior. Apretar por
completo el tornillo con el extremo grande de la llave hexagonal.
x1

10
Assembly Montaje
9
• Plug the power cord from the upper frame tube into the power cord in the lower frame tube.
• Enchufar el cable eléctrico del tubo del armazón superior en el cable eléctrico del tubo del
armazón inferior.
BACK VIEW
VISTA DE ATRÁS
10

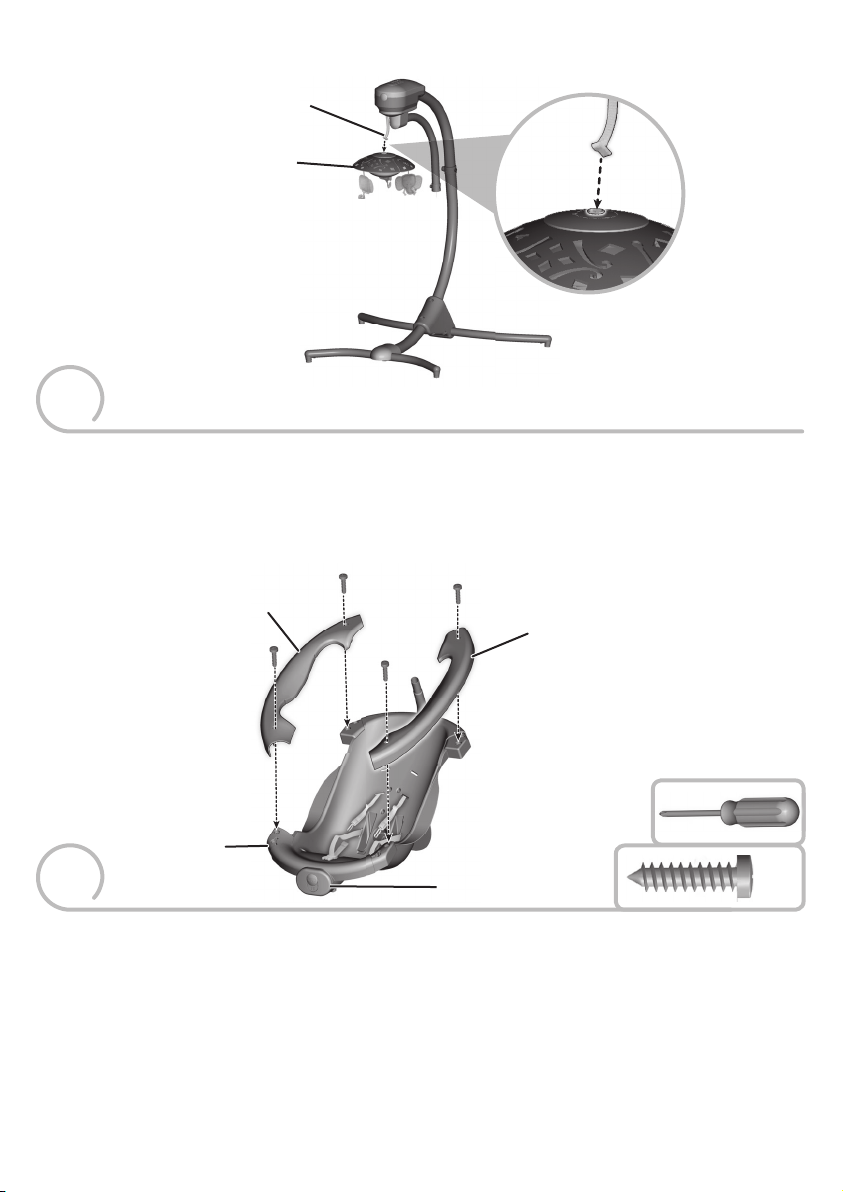

• Fit the tabs on the mobile dome into the slots in the mobile.
• Push near each tab to “snap” the mobile dome into place.
• Ajustar las lengüetas de la cúpula del móvil en las ranuras del móvil.
• Empujar cerca de cada lengüeta para ajustar la cúpula del móvil en su lugar.
Mobile Dome
Cúpula del móvil
Mobile
Móvil

11
Assembly Montaje
12
Seat
Asiento
Seat Arm
Brazo de la silla
Seat Arm
Brazo de la silla
Note: Before completing this assembly step, we recommend installing batteries into the soother.
Please refer to the Soother Battery Installation section in these instructions.
• Fit the seat arms to the tabs on the seat.
• Insert four M4,5 x 19 mm screws into the seat arms. Fully tighten the screws with
a Phillips screwdriver.
Atención: antes de completar este paso de montaje, instalar las pilas en la unidad de vibraciones.
• Consultar la sección de colocación de las pilas de la unidad de vibraciones.
• Ajustar los brazos de la silla en las lengüetas de la silla.
• Insertar cuatro tornillos M4,5 x 19 mm en los brazos de la silla. Apretar totalmente los tornillos
con un desatornillador de cruz.
Install batteries
into the soother
Instalar las pilas en la
unidad de vibraciones
11
• Fold the end of the strap on the upper frame and fit it into the slot on the mobile.
• Tug on the mobile to be sure it is attached to the upper frame.
• Doblar el extremo de la cinta del armazón superior e introducirlo en la ranura del móvil.
• Jalar el móvil para asegurarse que está bien ajustado en el armazón superior.
Mobile
Móvil
Strap
Cinta
FRONT VIEW
VISTA DEL FRENTE
x4

12
Assembly Montaje
13
IMPORTANT! The screw used to assemble the seat tube to the upper seat tube is located in the
upper seat tube retainer. Loosen the M5 x 45 mm screw in the upper seat tube retainer with the
smaller end of the Allen wrench and remove it. This screw will be used in assembly step 15.
¡IMPORTANTE! El tornillo para ensamblar el tubo del asiento al tubo de asiento superior se
encuentra en el retenedor del tubo del asiento superior. Aflojar el tornillo M5 x 45 mm en el
retenedor del tubo del asiento superior con el extremo pequeño de la llave hexagonal y quitarlo.
Este tornillo se usará en el paso 15.
Remove this screw
Quitar este tornillo
FRONT VIEW
VISTA DEL FRENTE
14
• Fit the seat tube into the upper seat tube.
Hint: You may need the help of another adult for this assembly step.
• Insertar el tubo del asiento inferior en el tubo del asiento superior.
Atención: pedir la ayuda de otra persona para completar este paso de montaje.
Upper Seat Tube
Tubo de asiento superior
Seat Tube
Tubo de asiento

13
Assembly Montaje
15
• Insert the M5 x 45 mm screw into the upper seat tube retainer and tighten with the smaller end
of the Allen wrench. Make sure the screw is fully tightened.
• Insertar el tornillo M5 x 45 mm en el retenedor del tubo del asiento superior y apretarlo con el
extremo pequeño de la llave hexagonal. Asegurarse de que el tornillo esté bien apretado.
x1
16
Pad
Almohadilla
Soother
Unidad de vibraciones
• Fit the large opening in the pad around the soother.
Hint: Before completing this assembly step, please be sure you have installed batteries into
the soother.
• Ajustar el orificio grande de la almohadilla alrededor de la unidad de vibraciones.
Atención: antes de completar este paso de montaje, instalar las pilas en la unidad de vibraciones.

14
Assembly Montaje
Assembly
Montaj
e
17
• Insert the waist belts through the lowest slots in the pad. Make sure the waist belts are
not twisted.
• Insertar los cinturones de la cintura en las ranuras más bajas de la almohadilla. Asegurarse de que los
cinturones no estén torcidos.
Lowest Slots
Ranuras más bajas
18 Lower Slots
Ranuras inferiores
Smaller Baby
• Insert the ends of the shoulder belts through the lower slots in the pad.
Bebé más pequeño
• Insertar los extremos de los cinturones de hombro en las ranuras inferiores de la almohadilla.

15
Assembly Montaje
19
Upper Slots
Ranuras superiores
Larger Baby
• This product is shipped with the shoulder belts installed in the lower slots in the seat. For
a larger baby, you will need to push the ends of the shoulder belts back through back side lower
slots in the seat. Then, fit the shoulder belt ends through the front side upper slots in the seat.
Pull on the shoulder belts to be sure they are secure in the seat.
• Insert the shoulder belts through the upper slots in the pad.
Bebé más grande
• Este producto está instalado de fábrica con los cinturones de hombro en las ranuras inferiores
de la silla. Para un bebé más grande, será necesario empujar los extremos de los cinturones
de hombro de vuelta por las ranuras inferiores de la silla. Luego, ajustar los extremos de los
cinturones de hombro por las ranuras superiores del frente de la silla. Jalar los cinturones de
hombro para asegurarse que están seguros en la silla.
• Insertar los cinturones de hombro en las ranuras superiores de la almohadilla.
20
• Fit the pad edges around the rim of the seat.
• Ajustar los bordes de la almohadilla alrededor del borde del asiento.

16
Assembly Montaje
21
Body Support
Soporte corporal
• Insert the restraint pad through the large slot, the waist belts through the lower slots and the
shoulder belts through the upper slots in the body support.
• Clip the link on the toy to the restraint pad.
• Insertar la almohadilla de sujeción en la ranura grande, los cinturones de la cintura en las
ranuras inferiores, y los cinturones de hombro en las ranuras superiores del soporte corporal.
• Conectar el aro del juguete en la almohadilla de sujeción.

17

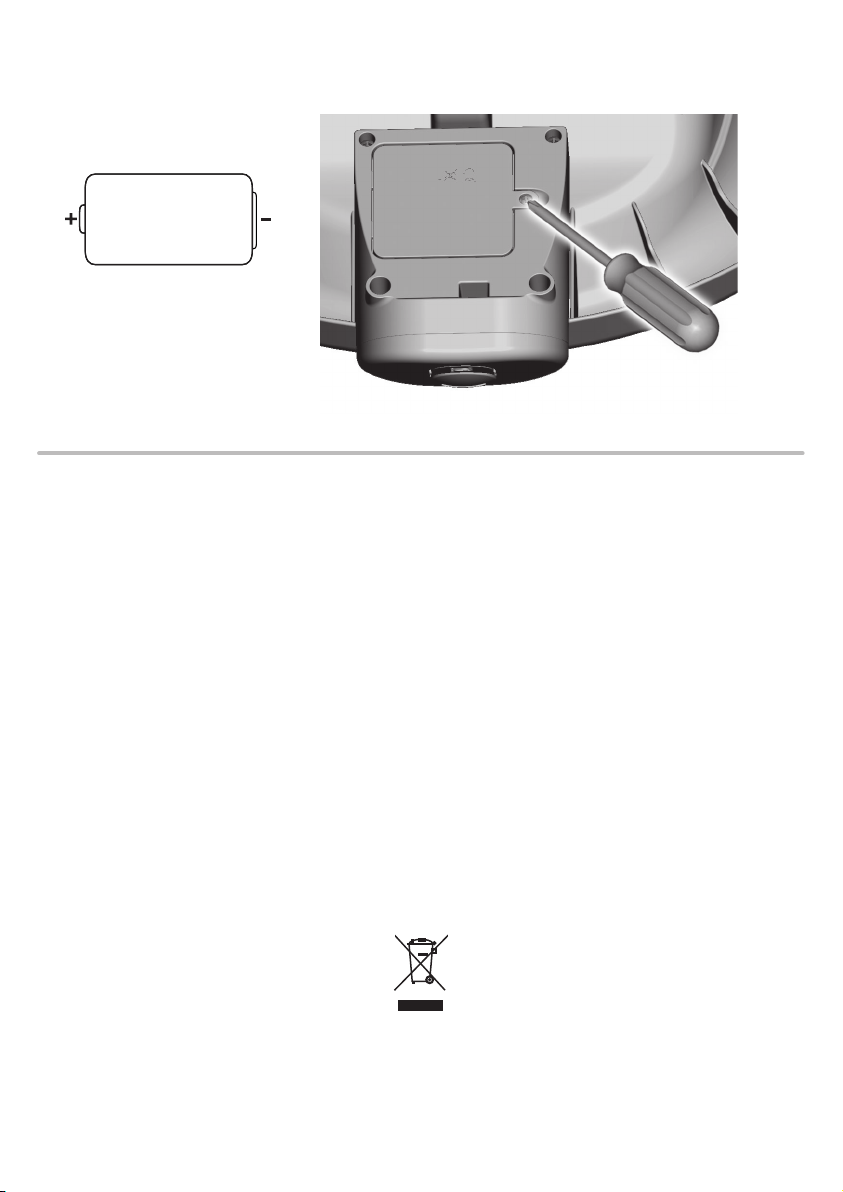

Soother Battery Installation
Colocación de las pilas de la unidad de vibraciones
• Locate the soother battery compartment underneath the seat.
• Loosen the screw in the battery compartment door with a Phillips screwdriver and remove
the door.
• Insert two, C (LR14) alkaline batteries into the battery compartment.
• Replace the battery compartment door and tighten the screw.
Note: Low battery power may cause the soother to operate erratically (no vibrations and the
soother may not turn off). Remove and properly dispose of the batteries and replace with two,
new C (LR14) alkaline batteries.
• If the soother begins to operate erratically, you may need to reset the electronics. Remove the
batteries and reinstall them.
• Localizar el compartimento de pilas de la unidad de vibraciones abajo de la silla.
• Aflojar el tornillo de la tapa del compartimento de pilas con un desatornillador de cruz y retirar
la tapa.
• Insertar 2 pilas alcalinas C (LR14) x 1,5V en el compartimento.
• Cerrar la tapa del compartimento de pilas y apretar el tornillo.
Atención: si las pilas están gastadas, la unidad de vibraciones no funcionará correctamente
(sin vibraciones ni función de apagado). Sacar y desechar apropiadamente las pilas y sustituirlas
por 2 pilas nuevas alcalinas C (LR14) x 1,5V.
• Si el producto no funciona correctamente, restablecer el circuito electrónico. Sacar las pilas
y volver a introducirlas en el compartimento.
1,5V x 2
C (LR14)
• Protect the environment by not disposing of this product with household waste (2012/19/EU).
Check your local authority for recycling advice and facilities.
• Proteger el medio ambiente no desechando este producto en la basura del hogar (2012/19/EU).
Consultar con la agencia local pertinente en cuanto a información y centros de reciclaje.
For longer life, use
alkaline batteries.
Para una mayor duración,
usar solo pilas alcalinas.
BOTTOM VIEW
VISTA DE ABAJO

18
Swing Battery Box Installation
Instalación de las pilas del columpio
Install batteries in the swing battery box if you need to use this swing
away from an electrical outlet.
Instalar las pilas en el compartimento de pilas del columpio para
usar este columpio donde no haya tomacorrientes eléctricos.
1,5V x 4
D (LR20)
• Loosen the screws in the swing battery box cover with a Phillips screwdriver. Remove the cover.
• Insert four, D (LR20) alkaline batteries into the swing battery box.
• Replace the swing battery box cover and tighten the screws.
Note: Low battery power may cause swing movement to slow, sound and lights to become faint
or swing to turn off all together. If this should happen, use the AC adapter as a power source or
replace the batteries. Replace the batteries with four, new D (LR20) alkaline batteries.
• If the swing begins to operate erratically, you may need to reset the electronics. Unplug the
swing battery box or AC adapter from the swing frame and then plug back in again.
• Aflojar los tornillos de la tapa del compartimento de pilas del columpio con un desatornillador de
cruz. Retirar la tapa del compartimento de pilas.
• Insertar 4 pilas alcalinas D (LR20) x 1,5V en el compartimento.
• Cerrar la tapa del compartimento de pilas del columpio y apretar los tornillos.
Nota: si las pilas están gastadas, el movimiento, sonido y luces del columpio pueden debilitarse
o quizá el producto deje de funcionar del todo. Si esto llega a suceder, usar el adaptador de
corriente alterna como fuente de alimentación o sustituir las pilas. Sustituir las pilas por 4 pilas
nuevas alcalinas D (LR20) x 1,5V.
• Si el columpio no funciona correctamente, restablecer el circuito electrónico. Desenchufar
el compartimento de pilas o adaptador de corriente alterna del armazón del columpio y volver
a enchufarlo.
For longer life, use
alkaline batteries.
Para una mayor duración,
usar solo pilas alcalinas.

19
In exceptional circumstances, batteries may leak fluids that can cause a chemical burn injury
or ruin your product. To avoid battery leakage:
• Do not mix old and new batteries or batteries of different types: alkaline, standard (carbon-zinc)
or rechargeable (nickel-cadmium).
• Insert batteries as indicated inside the battery compartment.
• Remove batteries during long periods of non-use. Always remove exhausted batteries from the
product. Dispose of batteries safely. Do not dispose of this product in a fire. The batteries inside
may explode or leak.
• Never short-circuit the battery terminals.
• Use only batteries of the same or equivalent type, as recommended.
• Do not charge non-rechargeable batteries.
• Remove rechargeable batteries from the product before charging.
• If removable, rechargeable batteries are used, they are only to be charged under adult supervision.
En circunstancias excepcionales, las pilas pueden derramar líquido que puede causar
quemaduras o dañar el producto. Para evitar derrames:
• No mezclar pilas nuevas con gastadas ni mezclar pilas alcalinas, estándar (carbono-cinc)
o recargables (níquel-cadmio).
• Cerciorarse de que la polaridad de las pilas sea la correcta.
• Sacar las pilas gastadas del producto y desecharlas apropiadamente. Sacar las pilas si el
producto no va a ser usado durante un periodo prolongado. No quemar las pilas ya que podrían
explotar o derramar el líquido incorporado en ellas.
• No provocar un cortocircuito con las terminales.
• Usar sólo el tipo de pilas recomendadas (o su equivalente).
• No cargar pilas no recargables.
• Sacar las pilas recargables antes de cargarlas.
• La carga de las pilas recargables sólo debe realizarse con la supervisión de un adulto.
Battery Safety Information
Información de seguridad acerca de las pilas
CAN ICES-3 (B)/NMB-3 (B)
Operation is subject to the following two conditions: (1) this device may not cause interference,
and (2) this device must accept any interference, including interference that may cause undesired
operation of the device.
L’utilisation de ce dispositif est autorisée seulement aux conditions suivantes : (1) il ne doit pas
produire de brouillage et (2) il doit pouvoir tolérer tout brouillage radioélectrique reçu, même si
ce brouillage est susceptible de compromettre son fonctionnement.

20
Setup and Use Preparación y uso
WARNING
ADVERTENCIA
Prevent death: Keep seat fully reclined until child is at least 4 months old AND
can hold head up without help. Young infants have limited head and neck control.
If seat is too upright, infant’s head can drop forward and compress the airway,
resulting in DEATH.
Prevent serious injury or death from falls or strangling in the restraint system:
• Never leave child unattended.
• This product is not intended to replace a crib or bassinet for prolonged periods
of sleep.
• Always use the restraint system.
• Discontinue use of product when infant attempts to climb out (approximately
9 months).
Evitar la muerte: mantener la silla totalmente reclinada hasta que el bebé cumpla
4 meses de edad Ypueda mantener la cabeza derecha sin ayuda. Los bebés
pequeños tienen un control limitado de cabeza y cuello. Si la silla está en posición
vertical, la cabeza del bebé podría caer hacia el frente y comprimir el flujo de aire,
causando la MUERTE.
Para evitar lesiones graves o la muerte como resultado de caídas o quedar
estrangulado en el sistema de sujeción:
• Nunca dejar al niño sin supervisión.
• Este producto no está diseñado para reemplazar una cuna o moisés por periodos
prolongados de sueño.
• Siempre usar el sistema de sujeción.
• Descontinuar el uso del producto cuando el niño intente bajarse (aprox. a los
9 meses).
