FLORABEST Z30597 User manual

3
®
A
B
1
2
3
4
5
6
9
14
13
15
16
12
10
11
17
7
8
1918
11
17 16 12
12
12
12
10
10
10 11
11
11
56222_flo_Drucksprüher_Content_LB5.indd 3 02.12.10 16:21

4
®
D
1 1
E
3
1 1
2 2
C9
915
15
12
16 9
12
17
12
56222_flo_Drucksprüher_Content_LB5.indd 4 02.12.10 16:21

5
®
7
11
11
1911
17
1
4
4
2
F
G
7
77
56222_flo_Drucksprüher_Content_LB5.indd 5 02.12.10 16:21

6 ES
®
Introducción
Uso adecuado...................................................................................................... Página 7
Descripción de las piezas.................................................................................... Página 7
Datos técnicos....................................................................................................... Página 7
Volumen de suministro.......................................................................................... Página 8
Indicaciones de seguridad
Advertencias generales de seguridad................................................................ Página 8
Antes de la puesta en funcionamiento ................................... Página 10
Puesta en funcionamiento
Montar el tubo de asper sión sin prolongación ............................................................. Página 10
Montar el tubo de aspersión con prolongación................................................ Página 10
Llenar el depósito del pulverizador a presión ...................................................... Pá gin a 11
Generar presión de funcionamiento................................................................... Pá gin a 11
Rociar..................................................................................................................... Pá gin a 11
Limpieza y mantenimiento
Limpiar el vaporizador a presión........................................................................ Página 12
Limpiar el tubo de aspiración.............................................................................. Página 12
Almacenar el pulverizador a presión................................................................. Página 12
Eliminación ...................................................................................................... Página 12
Introducción
Índice
56222_flo_Drucksprüher_Content_LB5.indd 6 02.12.10 16:21

7ES
®
Introducción
Pulverizador a presión
Q
Introducción
Estas instrucciones le ayudarán a
realizar un uso adecuado, seguro
y económico del pulverizador a
presión. Cualquier persona que utilice, limpie
o deseche este pulverizador a presión debe
conocer el contenido de estas instrucciones.
Estas instrucciones son parte del pulverizador
a presión. Consérvelas siempre junto con el
pulverizador a presión. Entregue las instruc-
ciones junto con el pulverizador a presión
en caso de darle éste a un tercero.
Q
Uso adecuado
Este producto sirve para rociar líquidos en
casa, en el jardín y en el invernadero. Los
líquidos que pueden utilizarse son agua,
pesticidas, desinfectantes y abonos disueltos
en agua que estén permitidos en su país.
Los pesticidas y abonos deben pulverizarse
únicamente en la concentración permitida
por el fabricante del insecticida a pulverizar.
Se considerará indebido especialmente el
pulverizado de disolventes o líquidos que
contengan disolventes así como aceite. Otro
uso diferente al anteriormente descrito o una
modificación del producto no está permitida
y puede provocar lesiones y/o daños al
aparato. El fabricante no será responsable
por aquellos daños que se originen por el
uso inadecuado. El producto está diseñado
únicamente para uso privado.
Q
Descripción de las piezas
1Agarrador de la bomba
2Bomba
3Válvula de seguridad
4Manómetro
5Depósito
6Correa portadora
7Pedal
8Soporte para el tubo de aspersión
ampliable y el tubo de prolongación
9Tubo de prolongación
10 Contratuerca
11 Boquilla pulverizadora, regulable
12 Tubo de aspersión (extraíble)
13 Tuerca de unión (tubo de aspiración)
14 Pieza de conexión
15 Tuerca de unión (tubo de prolongación)
16 Tuerca de unión
17 Agarrador del tubo de aspersión
18 Tubo de aspiración
19 Palanca de liberación
Q
Datos técnicos
Dimensiones del
depósito (ø× H): aprox. 180x 450mm
Peso en vacío: aprox. 1,6kg
Longitud del tubo de
aspersión (extraíble): aprox. 450-750mm
Longitud del tubo
de prolongación: aprox. 350 mm
Capacidad de
llenado: aprox. 5 l
Contenido total: aprox. 5,7 l
Presión de
funcionamiento
permitida: aprox. 2,5 bar
Temperatura
de empleo: 0- 40°C
56222_flo_Drucksprüher_Content_LB5.indd 7 02.12.10 16:21

8 ES
®
Indicaciones de seguridad
Introducción/ Indicaciones de seguridad
Modo de transporte: lateral con correa
portadora
Caudal volumétrico
(l/ min.): máx. 0,7
Q
Volumen de suministro
Tras desembalar el producto, compruebe la
integridad y las condiciones del producto y
de todos sus componentes. En ningún caso
utilice el producto sin haber recibido todos
sus componentes.
1 pulverizador a presión
1 tubo de aspersión ampliable
1 tubo de prolongación
1 correa portadora
1 manual de instrucciones
Indicaciones
de seguridad
Q
Advertencias generales
de seguridad
¡Guardar todas las advertencias
e indicaciones de seGuridad por
si las necesita en un futuro!
J ¡ADVERTENCIA!
¡PELIGRO DE MUERTE Y
ACCIDENTE PARA LOS
NIÑOS! No deje nunca a los niños sin
vigilancia cerca del material de emba-
laje. Existe peligro de asfixia. Mantenga
el producto fuera del alcance de los
niños.
J Los niños o las personas que carezcan
de los conocimientos o la experiencia
necesarios para manipular el aparato, o
aquéllas cuyas capacidades físicas,
sensoriales o psicológicas estén limitadas,
no deben utilizar el aparato sin la su-
pervisión o la dirección de una persona
responsable por su seguridad. Vigile a
los niños para que no jueguen con el
aparato.
¡ADVERTENCIA! ¡PELIGRO DE
LESIONES! No utilice el producto si
está dañado.
J Asegúrese de que todas las piezas
están montadas correctamente y de
forma debida. Si se realiza un montaje
incorrecto, corre el riesgo de sufrir
lesiones.
¡ADVERTENCIA! ¡PELIGRO DE
LESIONES! Existe el peligro de lesiones
en la piel producidos por el contacto con
el líquido a pulverizar. Utilizar ropa de
protección, guantes y mascarilla al pul-
verizar productos fitosanitarios, abonos
o desinfectantes.
J No llene el pulverizador a presión con
líquidos ácidos, corrosivos o inflamables.
J No rocíe nunca personas, animales,
aparatos eléctricos o líneas eléctricas.
JNo rociar nunca contra la dirección del
viento.
JNo poner nunca el pulverizador a pre-
sión en funcionamiento si está dañado.
J No modifique la válvula de seguridad.
J Para liberar la presión residual, levante
la válvula de seguridad.
J No sople por las boquillas con la boca
en caso de que puedan estar obstruidas.
J El pulverizador a presión no está dise-
ñado para pulverizar líquidos cuya
temperatura máxima de empleo supere
los 40 °C.
¡ADVERTENCIA! No realice repa-
56222_flo_Drucksprüher_Content_LB5.indd 8 02.12.10 16:21

9ES
®
Indicaciones de seguridad
raciones o cambios en el pulverizador
a presión.
J Después del uso, vacíe la presión resi-
dual del depósito. Para ello, levante el
botón de la válvula de seguridad hasta
que no se oiga ningún silbido.
J No coma, fume o beba mientras esté
trabajando con pesticidas, abono y
productos de limpieza líquidos.
J Límpiese las manos y la cara después
de rociar.
J Limpie el aparato a fondo y déjelo secar
antes de guardarlo en invierno. Así evi-
tará que se dañe por las heladas.
J ¡ATENCIÓN! ¡PELIGRO
DE EXPLOSIÓN! No ex-
ponga el aparato (vacío o
lleno) directamente a la radiación solar.
J Abra el aparato y realice los trabajos
de mantenimiento sólo cuando no haya
presión en el depósito.
J Cumpla siempre las indicaciones del
fabricante sobre productos químicos al
trabajar con y mezclar soluciones de
pulverización.
J Llene el depósito sólo con la cantidad
de líquido necesaria.
J Accionar y mover el pulverizador a pre-
sión únicamente en posición horizontal.
J Al bombear, esté atento al indicador del
manómetro del depósito. No supere la
presión máxima de funcionamiento per-
mitida de 2,5 bar.
J Cada vez, antes de abrir el depósito,
eliminar la presión residual del depósito
levantando la válvula de seguridad
(fig. D).
J Después del uso, eliminar la presión
residual levantando la válvula de segu-
ridad.

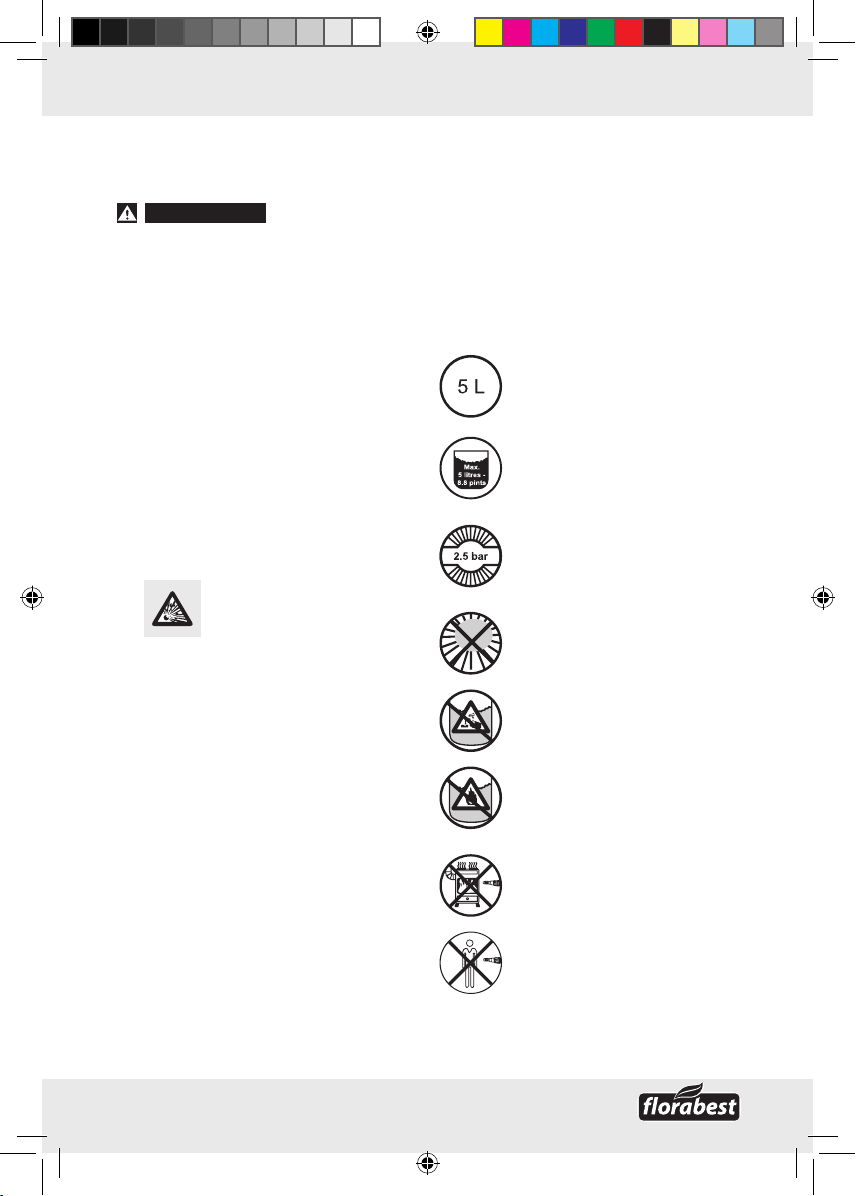

Explicación de los símbolos:
Pulverizador a presión de 5 l
Nivel de llenado máx.: aprox.
5 l u 8,8 pintas
Presión de funcionamiento
permitida: aprox. 2,5 bar
¡Proteger el depósito de la
radiación solar!
¡No utilizar productos corrosivos!
¡No utilizar líquidos fácilmente
inflamables!
No rocíe aparatos eléctricos, ca-
bles eléctricos y líneas eléctricas.
¡No rocíe a personas!
¡No rocíe a animales!
¡Rocíe sólo plantas!
¡No utilice el producto para beber!
56222_flo_Drucksprüher_Content_LB5.indd 9 02.12.10 16:21

10 ES
®
Puesta en funcionamiento
.../Antes de la puesta en funcionamiento/Puesta en funcionamiento
Llene el producto sólo con
líquidos de 0- 40 °C.
Q
Antes de la puesta
en funcionamiento
m¡ATENCIÓN! ¡Comprobar el funcio-
namiento seguro! Compruebe si hay
daños visibles y el funcionamiento seguro
del pulverizador a presión antes de cada
uso. Para ello, realice las siguientes
comprobaciones:
Comprobar si hay daños visibles
en el pulverizador a presión
jComprobar si hay daños visibles en el
contenedor 5.
jComprobar si hay daños visibles en el
tubo de aspiración 18.
jComprobar si hay daños visibles en la
correa portadora 6.
Comprobar las conexiones
jComprobar el firme asiento de las
conexiones de manguera.
jComprobar el firme asiento de las
conexiones.
Comprobar la estanqueidad del
pulverizador a presión
jBombear el pulverizador a presión
vacío a 2 bar aprox.
La presión no debe disminuir más de
0,5 bar aprox. en 30 minutos.
Controlar el funcionamiento de la
válvula de seguridad
jBombear el pulverizador a presión a
2 bar aprox.
jEmpujar la válvula de seguridad 3
hasta el tope hacia arriba.
La presión debe desaparecer de forma
audible.
Q
Puesta en funcionamiento
Q
Montar el tubo de asper-
sión sin prolongación (fig. B)
jAfloje la tuerca de unión 16 del aga-
rrador 17 en sentido contrario a las
agujas del reloj. Encaje el tubo de
aspersión 12 hasta que haga tope en
el agarrador 17.
jEnrosque la tuerca de unión 16 en el
sentido de las agujas del reloj.
Nota: también puede prolongar el tubo
de aspersión 12 aflojando la contra-
tuerca 10 en sentido contrario a las
agujas del reloj y extrayendo la prolon-
gación. A continuación, vuelva a apretar
la contratuerca 10 (véase fig. B).
Q

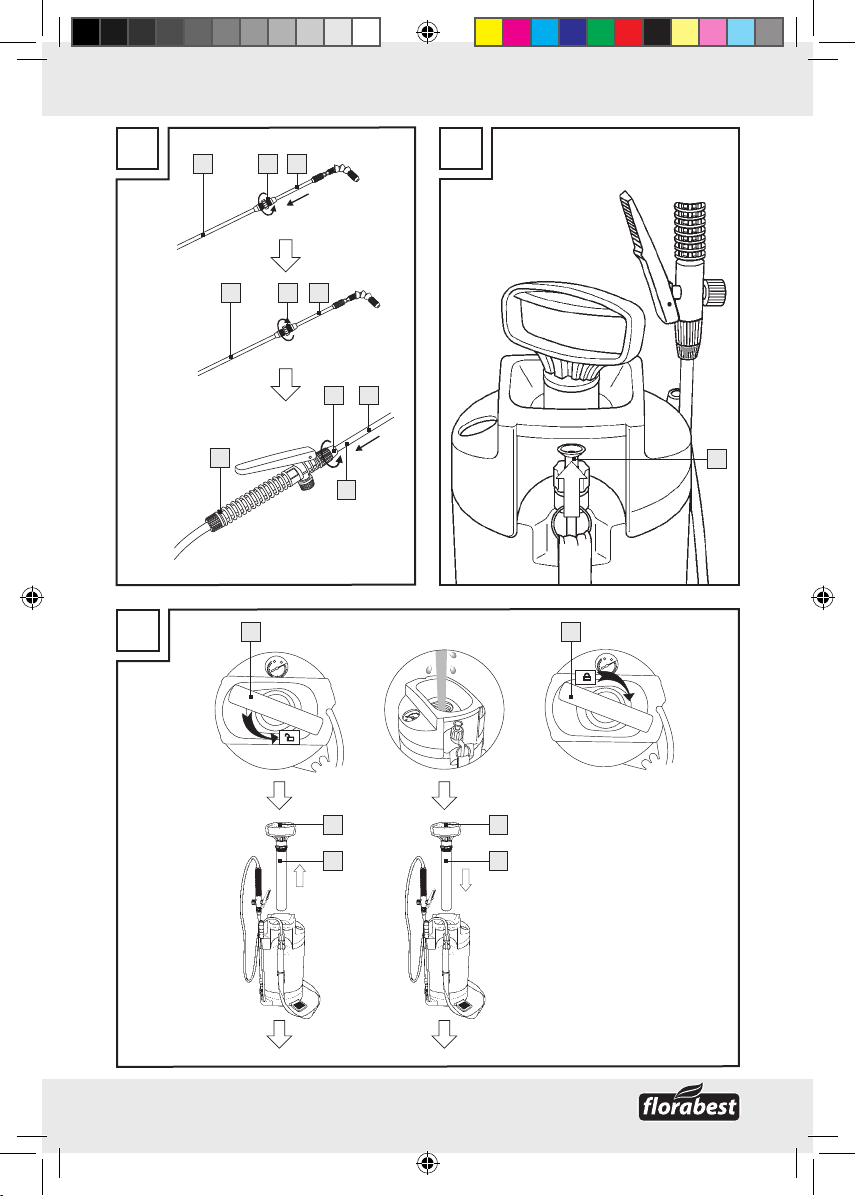

Montar el tubo de
aspersión con
prolongación (fig. C)
jAfloje la tuerca de unión 15 un poco
girándola en sentido contrario a las
agujas del reloj. Inserte el tubo de
aspersión 12 en la tuerca de unión 15.
jEnrosque la tuerca de unión 15 en el
sentido de las agujas del reloj.
jInserte el tubo de prolongación 9en
la tuerca de unión 16.
jEnrosque la tuerca de unión 16 en el
sentido de las agujas del reloj.
56222_flo_Drucksprüher_Content_LB5.indd 10 02.12.10 16:21

11ES
®
Puesta en funcionamiento
Q
Llenar el depósito del pul-
verizador a presión (fig. E)
Nota: antes de usarlo, asegúrese de que
el aparato esté en perfecto estado.
jPresione el agarrador de la bomba 1
hacia abajo y gírelo en sentido contrario
a las agujas del reloj.
Nota: para liberar la presión existente
en el depósito 5, levante la válvula de
seguridad 3antes de abrir el depósito.
jRetire la bomba 2del depósito 5.
jLlene ahora el depósito. Asegúrese de
que los pesticidas, abonos líquidos o
productos limpiadores utilizados se pue-
dan usar en su país y sean compatibles
con el pulverizador a presión.
Nota: llene el depósito sólo con la
cantidad de líquido que necesite para
cada uso (no más de máx. 5 l).
jVuelva a colocar la bomba 2en el
depósito 5y gire el agarrador de la
bomba 1en el sentido de las agujas
del reloj hasta que haga tope.
Q
Generar presión de
funcionamiento (fig. F)
jDespliegue los pedales 7.
jPonga los pies sobre los pedales 7
antes de empezar a bombear para que
el pulverizador a presión esté en un
estado seguro durante el proceso de
bombeo.
jMueva el agarrador de la bomba 1
hacia arriba y hacia abajo hasta que
el pulverizador a presión esté bombeado
hasta la presión máxima de funciona-
miento permitida de 2,5 bar. Para este
fin, esté atento al manómetro 4durante
el proceso de bombeo.
Nota: cuando la presión en el depósito
5supere los 2,5bar, se liberará presión
automáticamente mediante la válvula
de seguridad 3.
jPresione el agarrador de la bomba 1
hacia las ranuras.
jGire el agarrador de la bomba 1en
el sentido de las agujas del reloj hasta
que haga tope. El agarrador está ase-
gurado.
jAfloje ahora el tubo de aspersión 12
del soporte.
jPliegue los pedales 7.
Q
Rociar (fig. G)
jSostenga el pulverizador a presión con
la correa portadora 6por encima del
hombro.
Nota: asegúrese de que el pulverizador
a presión esté siempre en posición verti-
cal. Sólo de esta manera es posible un
funcionamiento correcto.
jSostenga el tubo de aspersión por el
agarrador 17 y dirija la boquilla pulve-
rizadora regulable 11 p. ej., hacia una
planta.
jAjuste en la boquilla pulverizadora
regulable 11 el cono de atomización
deseado. Para conseguir un cono de
atomización amplio, gire la parte delan-
tera de la boquilla pulverizadora regu-
lable 11 en el sentido de las agujas del
reloj. Para conseguir un chorro en haz,
gire la parte delantera de la boquilla
pulverizadora regulable 11 en sentido
contrario a las agujas del reloj.
jPresione la palanca de liberación 19
para iniciar el proceso de aspersión.
jSuelte la palanca de liberación 19
para finalizar el proceso de aspersión.
56222_flo_Drucksprüher_Content_LB5.indd 11 02.12.10 16:21

12 ES
®
Indice
Puesta en funcionamiento/ Limpieza y mantenimiento/Eliminación
Nota: cuando la presión en el depósito
5ya no sea suficiente para rociar,
vuelva a bombear el depósito 5hasta
la presión de funcionamiento máxima
permitida de 2,5 bar. Puede comprobar
la presión de trabajo mediante el ma-
nómetro 4(véase “Generar presión
de funcionamiento”).
jPara liberar la presión residual del
depósito 5, mueva la válvula de segu-
ridad 3hacia arriba hasta que haga
tope.
Q
Limpieza y mantenimiento
Nota: limpie el pulverizador a presión
después de cada uso.
Q
Limpiar el vaporizador
a presión
jDesatornillar la boquilla pulverizadora
11.
jLimpiar la boquilla pulverizadora 11
bajo un chorro de agua.
jPara limpiar una boquilla pulverizadora
11 atascada, utilizar una aguja para
atraversarlo.
jLimpie el pulverizador a presión y los
tubos con agua.
jLimpie las superficies con un paño
húmedo.
Q
Limpiar el tubo
de aspiración
Para limpiar el tubo de aspiración 18, pro-
ceda como sigue:
jAfloje la tuerca de unión del tubo de
aspiración 13 en el depósito 5.
jRetirar el tubo de aspiración 18 del
contenedor 5.
jLimpiar la el tubo de aspiración 18 bajo
un chorro de agua.
jDespués de limpiar colocar el tubo de
aspiración 18 de nuevo en la apertura
prevista para ello del contenedor 5.
jGire la tuerca de unión 13 con la mano.
Q
Almacenar el
pulverizador a presión
jAntes de almacenar el pulverizador a
presión, limpiarlo.
jSi es necesario, retirar los conjuntos re-
siduales existentes del insecticida para
proyección y de los tubos.
jGuarde el pulverizador a presión en un
lugar fresco y sin polvo.
Q
Eliminación
El embalaje está compuesto por
materiales no contaminantes que
pueden ser eliminados en el
centro de reciclaje local.
Puede averiguar las posibilidades de
eliminación del producto estropeado en la
administración de su comunidad o ciudad.
Denominación del producto:
Pulverizador a presión
Modelo nº: Z30597
Versión: 11 /2010
56222_flo_Drucksprüher_Content_LB5.indd 12 02.12.10 16:21

13IT/MT
®
Introduzione
Utilizzo secondo la destinazione d’uso.............................................................. Pagina 14
Descrizione dei componenti................................................................................ Pagina 14
Dati tecnici............................................................................................................ Pagina 14
Ambito di fornitura............................................................................................... Pagina 15
Avvertimenti di sicurezza
Avvertenze generali di sicurezza........................................................................ Pagina 15
Prima dell’avvio......................................................................................... Pagina 17
Avvio
Montaggio del tubo di spruzzatura senza prolunga ........................................ Pagina 17
Montaggio del tubo di spruzzatura con prolunga............................................ Pagina 18
Riempimento del serbatoio dell’irroratore a pressione...................................... Pagina 18
Creazione di pressione di esercizio ................................................................... Pagina 18
Spruzzatura.......................................................................................................... Pagina 18
Pulizia e manutenzione
Pulire lo spruzzatore a pressione........................................................................ Pagina 19
Pulire il tubo flessibile di risucchiamento............................................................. Pagina 19
Conservare lo spruzzatore a pressione.............................................................. Pagina 19
Smaltimento................................................................................................... Pagina 20
Indice
56222_flo_Drucksprüher_Content_LB5.indd 13 02.12.10 16:21

14 IT/MT
®
Introduzione/ Avvertimenti di sicurezza
Introduzione
Spruzzo a pressione
Q
Introduzione
Queste istruzioni d’uso sono d’a-
iuto all’acquirente per utilizzare
l’irroratore a pressione in un modo
sicuro, economico e conforme alle indica-
zioni d’uso. Ogni utilizzatore che utilizza,
pulisce o smaltisce questo irroratore a pres-
sione deve avere letto e compreso queste
istruzioni d’uso. Queste istruzioni d’uso sono
parte integrante dell’irroratore a pressione.
Conservarle sempre insieme all’irroratore a
pressione. In caso di passaggio dell’irrora-
tore a pressione a soggetti terzi consegnare
queste istruzioni.
Q
Utilizzo secondo la
destinazione d’uso
Il prodotto viene utilizzato per irrorare di
liquidi la casa, il giardino e la serra. Per
liquidi si intendono acqua, erbicidi, disinfet-
tanti e i fertilizzanti solubili in acqua il cui
uso è ammesso nel Paese dell’utilizzatore.
Gli anticrittogamici e i fertilizzanti possono
essere spruzzati solamente nella concentra-
zione indicata dal produttore del liquido
in questione. Non si considera conforme
all’uso in modo particolare la spruzzatura
di solventi o di liquidi contenenti solventi
quali ad esempio l’olio. Non sono ammessi
un utilizzo diverso da quello descritto in
precedenza o una modifica del prodotto,
poiché ciò può provocare lesioni e/o danni
al prodotto medesimo. Il produttore non si
assume alcuna responsabilità per eventuali
danni derivanti da un utilizzo non conforme
alla destinazione d’uso. Il prodotto è destinato
esclusivamente all’utilizzo privato.
Q
Descrizione dei
componenti
1Impugnatura della pompa
2Pompa
3Valvola di sicurezza
4Manometro
5Contenitore
6Tracolla
7Pedale
8Supporto per il tubo di spruzzatura
estensibile e il tubo di prolunga
9Tubo di prolunga
10 Controdado
11 Ugello, regolabile
12 Tubo di spruzzatura (estraibile)
13 Dado per raccordi (tubo aspirante)
14 Raccordo
15 Dado per raccordi (tubo di prolunga)
16 Dado per raccordi
17 Impugnatura del tubo di spruzzatura
18 Tubo aspirante
19 Leva di azionamento
Q
Dati tecnici
Dimensioni del
contenitore (ø × H): circa 180 x 450 mm
Peso a vuoto: circa 1,6 kg
Lunghezza del tubo
di spruzzatura
(estraibile): circa 450 - 750 mm
Lunghezza del tubo
di prolunga: circa 350 mm
Capacità nominale: circa 5 l
Capacità
complessiva: circa 5,7 l
56222_flo_Drucksprüher_Content_LB5.indd 14 02.12.10 16:21

15IT/MT
®
Introduzione/ Avvertimenti di sicurezza
Pressione di esercizio
ammessa: circa 2,5 bar
Temperatura di utilizzo: 0 - 40 °C
Modo di portarlo: lateralmente con
tracolla
Portata volumetrica
(l/ min.): max. 0,7
Q
Ambito di fornitura
Si prega di verificare sempre la completezza
della fornitura nonché lo stato ineccepibile
del prodotto e di tutti i componenti subito
dopo avere aperto l’imballaggio. Non montare
il prodotto in nessun caso se la fornitura
non è completa.
1 irroratore a pressione
1 tubo di spruzzatura estensibile
1 tubo di prolunga
1 tracolla
1 libretto d’istruzioni d’uso
Avvertimenti
di sicurezza
Q
Avvertenze generali
di sicurezza
conservare le indicazioni di
sicurezza e le istruzioni per even-
tuali necessità future!
J ATTENZIONE! PERI-
COLO DI MORTE E DI
INCIDENTI PER BAMBINI
E INFANTI! Non lasciate mai i bambini
con l’imballaggio del prodotto. Sussiste
il rischio di soffocamento. Tenete i bam-
bini lontano dal prodotto.
J Bambini o persone che non dispongono
di conoscenze o esperienza sufficienti
nel maneggio di quest‘apparecchiatura,
o le cui capacità fisiche, sensoriali o
intellettive siano ridotti, non possono
utilizzare quest‘apparecchiatura senza
la sorveglianza da parte di una persona
adulta che dà loro le istruzioni per la
loro sicurezza. I bambini devono essere
sorvegliati affinché non giochino con
l’apparecchiatura.
ATTENZIONE! PERICOLO DI
LESIONE! Non utilizzare il prodotto
se è esso danneggiato.
J Assicurarsi che tutti i componenti siano
intatti e montati correttamente. In caso di
montaggio errato vi è pericolo di lesioni.
ATTENZIONE! PERICOLO DI
LESIONE! Vi è il pericolo di ferite alla
cute causate dal contatto con il liquido
da spruzzo. Mentre spruzza anticritto-
gamici, fertilizzanti, disinfettanti o deter-
genti, La preghiamo di portare sempre
un abbigliamento adatto, guanti e ma-
scherina.
J Non riempire l’irroratore a pressione con
liquidi acidi, corrosivi o infiammabili.
J Non spruzzare mai su persone, animali,
apparecchi elettrici e condutture elettriche.
JNon spruzzi mai contro la direzione
del vento.
JNon metta in funzione uno spruzzatore
a pressione visibilmente danneggiato.
J Non apportare alcuna modifica alla
valvola di sicurezza.
J Per scaricare la pressione residua tirare
la valvola di sicurezza.
J Non soffiare con la bocca per sbloccare
gli ugelli che fossero eventualmente
intasati.
56222_flo_Drucksprüher_Content_LB5.indd 15 02.12.10 16:21

16 IT/MT
®
Avvertimenti di sicurezza/ Prima dell’avvio/Avvio
Avvertimenti di sicurezza
J L’irroratore a pressione non è adatto a
irrorare liquidi la cui temperatura massi-
ma di utilizzo è superiore a 40 °C.
ATTENZIONE! Non eseguire ripara-
zioni o modifiche all’irroratore a pres-
sione.
J Dopo l’uso scaricare la pressione residua
eventualmente rimasta nel contenitore.
A tale scopo sollevare il pulsante della
valvola di sicurezza fino a quando non
si sente più alcun sibilo.
J Non mangiare, fumare o bere mentre si
lavora con anticrittogamici, fertilizzanti
e detergenti liquidi.
J Dopo avere eseguito la spruzzatura
lavare mani e viso.
J Prima di immagazzinare l’apparecchio
per i mesi invernali pulirlo accuratamente
e lasciarlo asciugare. In questo modo si
evitano danni dovuti alla brina.
J ATTENZIONE! PERICOLO
DI ESPLOSIONE! Non
esporre il prodotto (vuoto o
riempito) all’irraggiamento diretto del
sole.
J Aprire l’apparecchio e svolgere interventi
di manutenzione solamente quando
non vi è pressione nel serbatoio.
J Lavorando e mescolando le soluzioni
da spruzzare tenere sempre conto delle
indicazioni fornite dal produttore di
prodotti chimici.
J Riempire il serbatoio solamente con la
quantità di liquido necessaria.
J Operare e movimentare l’irroratore a
pressione solamente in posizione verti-
cale.
J Durante il pompaggio tenere d’occhio
quanto viene mostrato dal manometro
posto sul contenitore. Non superare
mai la pressione di esercizio massima
ammessa di 2,5 bar.
J Prima di aprire il contenitore, scaricare
ogni volta la pressione residua presente
nel contenitore tirando la valvola di
sicurezza (vedi fig. D).
J Dopo l’utilizzo scaricare la pressione
tirando la valvola di sicurezza.
Spiegazione dei simboli:
Irroratore a pressione 5l
Contenuto max.: circa 5 litri
oppure 8,8 pinte
Pressione di esercizio ammessa:
circa 2,5 bar
Tenere il contenitore lontano
dall’irraggiamento solare!
Non utilizzare materiali corrosivi!
Non utilizzare liquidi facilmente
infiammabili!
Non spruzzare su apparecchi
elettrici, cavi e linee.
Non spruzzare su persone!
56222_flo_Drucksprüher_Content_LB5.indd 16 02.12.10 16:21

17IT/MT
®
Avvertimenti di sicurezza/ Prima dell’avvio/Avvio
Non spruzzare su animali!
Spruzzare solamente su piante!
Non utilizzare il prodotto per
bere!
Riempire il prodotto solamente
con liquidi aventi temperature tra
0° e 40° C.
Q
Prima dell’avvio
mATTENZIONE! Provare che il funzio-
namento sia corretto! Controllare l’irro-
ratore a pressione prima di ogni utilizzo
per verificare l’eventuale presenza di
danni visibili e per assicurarsi del suo
corretto funzionamento. A tale scopo
svolgere i seguenti controlli:
Verificare se lo spruzzatore a pres-
sione evidenzia danneggiamenti
visibili
jControlli se il contenitore 5evidenzia
danneggiamenti visibili.
jControlli se il tubo di risucchiamento 18
evidenzia danneggiamenti visibili.
jControlli se le bande di supporto 6
evidenziano danneggiamenti visibili.
Controllare i raccordi
jControlli se i raccordi dei tubi flessibili
sono ben posizionati.
jControlli se i collegamenti dei tubi sono
ben posizionati.
Verificare la tenuta stagna dello lo
spruzzatore a pressione
jPompi lo spruzzatore a pressione vuoto
fino a raggiungere ca. 2 bar.
La pressione entro 30 minuti non può
cadere al di sotto del livello di ca. 0,5 bar.
Verificare il funzionamento della
valvola di sicurezza
jPompi lo spruzzatore a pressione vuoto
fino a raggiungere ca. 2 bar.
jTiri la valvola di sicurezza 3verso
l’alto fino alla battuta.
La pressione deve fuoriuscire, trasmet-
tendo anche un segnale acustico.
Q
Avvio
Q
Montaggio del tubo di
spruzzatura senza prolunga
(vedi fig. B)
jAllentare il dado per raccordi 16 dall’im-
pugnatura 17 in senso antiorario. Inserire
il tubo di spruzzatura 12 nell’impugna-
tura 17 fino a quando essa raggiunge
la battuta.
jRuotare il dado per raccordi 16 in senso
orario.
Nota: E’ possibile prolungare anche il
tubo di spruzzatura 12 allentando il
controdado 10 in senso antiorario ed
estraendo la prolunga. In seguito strin-
gere nuovamente il controdado 10
(vedi fig. B).
56222_flo_Drucksprüher_Content_LB5.indd 17 02.12.10 16:21

18 IT/MT
®
Avvio/ Pulizia e manutenzione
Avvio
Q
Montaggio del tubo di
spruzzatura con prolunga
(vedi fig. C)
jAllentare un poco il dado per raccordi
15 ruotandolo in senso antiorario. Inse-
rire il tubo di spruzzatura 12 nel dado
per raccordi 15.
jRuotare il dado per raccordi 15 in senso
orario.
jInserire il tubo di prolunga 9nel dado
per raccordi 16.
jRuotare il dado per raccordi 16 in sen-
so orario.
Q
Riempimento del serbatoio
dell’irroratore a pressione
(vedi fig. E)
Nota: Prima dell’utilizzo assicurarsi che il
prodotto si trovi in uno stato ineccepibile.
jPremere l’impugnatura della pompa 1
verso il basso e ruotarla in senso antio-
rario.
Nota: Per scaricare la pressione ancora
esistente nel contenitore 5sollevare la
valvola di sicurezza 3prima di aprire
il serbatoio.
jEstrarre la pompa 2dal contenitore 5.
jRiempire il serbatoio. E’ necessario
informarsi se i pesticidi, fertilizzanti o
detergenti utilizzati siano autorizzati nel
paese di utilizzo e compatibili con l’irro-
ratore a pressione.
Nota: Riempire il serbatoio della quan-
tità di liquido necessaria per l’uso che
si desidera farne (non più di 5 l).
jInserire nuovamente la pompa 2nel
contenitore 5e ruotare l’impugnatura
della pompa 1in senso orario fino a
quando essa raggiunge la battuta.
Q
Creazione di pressione di
esercizio (vedi fig. F)
jAprire i due pedali 7.
jPorre i piedi sui pedali 7prima di ini-
ziare a operare con la pompa, così che
l’irroratore a pressione durante la
procedura di pompaggio abbia una
posizione sicura.
jMovimentare l’impugnatura della pompa
1in alto e in basso, così che l’irroratore
a pressione venga pompato fino a rag-
giungere al massimo la pressione di
esercizio ammessa di 2,5 bar. A tale
scopo durante il pompaggio tenere
d’occhio il manometro 4.
Nota: Qualora la pressione atmosferica
nel contenitore 5superasse i 2,5 bar,
la pressione viene automaticamente
scaricata attraverso la valvola di sicu-
rezza 3.
jPremere l’impugnatura della pompa 1
verso il basso nelle cavità.
jRuotare l’impugnatura della pompa 1
in senso orario fino a quando essa rag-
giunge la battuta. L’impugnatura è così
bloccata.
jAllentare il tubo di spruzzatura 12 dal
supporto.
jRichiudere i due pedali 7.
Q
Spruzzatura (vedi fig. G)
jPorre l’irroratore a pressione con la
tracolla 6sulle spalle.
Nota: Assicurarsi che l’irroratore a
pressione si trovi sempre in posizione
verticale. Solo in questo modo è assicu-
rato un funzionamento corretto.
56222_flo_Drucksprüher_Content_LB5.indd 18 02.12.10 16:21

19IT/MT
®
Avvio/ Pulizia e manutenzione
jTenere il tubo di spruzzatura per l’impu-
gnatura 17 e indirizzare l’ugello rego-
labile 11 ad esempio su una pianta.
jImpostare il cono di spruzzatura desi-
derato all’ugello regolabile 11. Per
realizzare un cono di spruzzatura più
ampio, ruotare la parte anteriore dell’u-
gello regolabile 11 in senso orario. Per
realizzare un getto più focalizzato
ruotare la parte anteriore dell’ugello
regolabile 11 in senso antiorario.
jPremere la leva di azionamento 19 per
iniziare la procedura di spruzzatura.
jLasciare la leva di azionamento 19 per
interrompere la spruzzatura.
Nota: Se la pressione presente nel
contenitore 5non fosse più sufficiente
per la spruzzatura, pompare nuovamente
il contenitore 5fino a quando esso
raggiunge la pressione massima am-
messa di 2,5 bar. E’ possibile verificare
la pressione di esercizio osservando il
manometro 4(vedi il capitolo “Crea-
zione di pressione di esercizio”).
jPer scaricare il residuo di pressione nel
contenitore 5sollevare la valvola di
sicurezza 3fino a quando essa rag-
giunge la battuta.
Q
Pulizia e manutenzione
Nota: Pulire l’irroratore a pressione dopo
ogni utilizzo!
Q
Pulire lo spruzzatore
a pressione
jSviti il boccaglio da spruzzo 11.
jPulisca il boccaglio da spruzzo 11
mettendolo sotto l’acqua corrente.
jAl fine di pulire un boccaglio da spruzzo
11 intasato, faccia uso di un ago per
aprire il boccaglio da spruzzo 11.
jRisciacquare l’irroratore a pressione e
le tubature con acqua.
jPulire le superfici con un panno umido.
Q
Pulire il tubo flessibile
di risucchiamento
Per pulire il tubo aspirante 18 procedere
nel modo seguente:
jAllentare il dado per raccordi del tubo
aspirante 13 presso il contenitore 5.
jEstragga il tubo flessibile di risucchia-
mento 18 dal contenitore 5.
jPulisca il tubo flessibile di risucchiamento
18, mettendolo sotto l’acqua corrente.
jDopo aver eseguito la pulizia, inserisca
nuovamente il tubo flessibile di risuc-
chiamento 18 all’interno della rispettiva
apertura del contenitore 5.
jStringere manualmente il dado per
raccordi 13.
Q
Conservare lo
spruzzatore a pressione
jDetergere lo spruzzatore a pressione
prima di immagazzinarlo.
jElimini eventuali quantità rimanenti di
liquidi da spruzzo dal contenitore e dai
condotti.
jImmagazzinare l’irroratore a pressione
in un luogo asciutto e privo di polvere.
56222_flo_Drucksprüher_Content_LB5.indd 19 02.12.10 16:21

20 IT/MT
®
Smaltimento
Índice
Q
Smaltimento
La confezione è prodotta in
materiale riciclabile e biodegra-
dabile, smaltibile nei luoghi di
raccolta differenziati.
Potete informarvi sulle possibilità di smalti-
mento del prodotto consumato dall‘ammini-
strazione comunale e cittadina.
Definizione del prodotto:
Spruzzo a pressione
No. modello: Z30597
Versione: 11 /2010
56222_flo_Drucksprüher_Content_LB5.indd 20 02.12.10 16:21

21PT
®
Índice
Introdução
Utilização correcta............................................................................................. Página 22
Descrição das peças.......................................................................................... Página 22
Dados técnicos ................................................................................................... Página 22
Material fornecido ............................................................................................. Página 23
Indicações de segurança
Indicações de segurança gerais....................................................................... Página 23
Antes da colocação em funcionamento................................. Página 25
Colocação em funcionamento
Montar o tubo de vaporização sem extensão........................................................ Página 25
Montar tubo de pulverização com a extensão......................................................Página 25
Encher o depósito do pulverizador de pressão .............................................. Página 26
Produzir a pressão de funcionamento.............................................................. Página 26
Pulverizar............................................................................................................. Página 26
Limpeza e conservação
Limpar o pulverizador de pressão.................................................................... Página 27
Limpar a mangueira de sucção......................................................................... Página 27
Armazenar o pulverizador de pressão ............................................................. Página 27
Eliminação...................................................................................................... Página 27
56222_flo_Drucksprüher_Content_LB5.indd 21 02.12.10 16:21

22 PT
®
Introdução/ Indicações de segurança
Introdução
Pulverizador
Q
Introdução
Este manual de instruções pre-
tende auxiliá-lo com vista a uma
utilização correcta, segura e
económica do pulverizador de pressão. Qual-
quer pessoa que utilize, limpe ou elimine este
pulverizador de pressão, deverá ter conhe-
cimento do conteúdo deste manual de ins-
truções. Este manual de instruções é parte
integrante do pulverizador de pressão. Guar-
de-o sempre juntamente com o pulverizador
de pressão. Caso entregue o pulverizador
de pressão a terceiros, entregue também o
manual de instruções.
Q
Utilização correcta
O produto adequa-se à pulverização de
líquidos em casa, no jardim e estufa. Os
líquidos incluem água, pesticidas, desinfec-
tantes e fertilizantes diluídos em água, cuja
utilização seja permitida no seu país. Os
pesticidas e fertilizantes devem ser pulveri-
zados apenas na concentração indicada
pelo fabricante da solução. É considerada
utilização incorrecta a pulverização de
solventes ou líquidos contendo solventes,
bem como óleo. Não é permitida qualquer
outra utilização que não a acima descrita
ou qualquer alteração do produto, pois
estas podem provocar ferimentos e/ou
danos no produto. O fabricante não assume
qualquer responsabilidade por danos pro-
vocados por uma utilização indevida. O
produto destina-se exclusivamente ao uso
doméstico.
Q
Descrição das peças
1Pega da bomba
2Bomba
3Válvula de segurança
4Manómetro
5Recipiente
6Alça de transporte
7Pedal
8Suporte para tubo de pulverização
extensível e para o tubo de extensão
9Tubo de extensão
10 Contraporca
11 Bocal de pulverização, ajustável
12 Tubo de pulverização (extensível)
13 Porca de capa (mangueira de sucção)
14 Peça de ligação
15 Porca de capa (tubo de extensão)
16 Porca de capa
17 Pega do tubo de pulverização
18 Mangueira de sucção
19 Alavanca de activação
Q
Dados técnicos
Dimensões do
recipiente (ø×A): aprox. 180x 450mm
Tara: aprox. 1,6kg
Comprimento do
tubo de pulverização
(extensível): aprox. 450- 750mm
Comprimento do
tubo de extensão: aprox. 350mm
Capacidade: aprox. 5l
Capacidade total: aprox. 5,7l
Pressão de
funcionamento
permitida: aprox. 2,5bar
Temperatura de
funcionamento: 0- 40°C
56222_flo_Drucksprüher_Content_LB5.indd 22 02.12.10 16:21
