FormFit HDW 8M 01-E User manual

FORM FIT HOOD PROTECTOR
Ford Ranger Edge 2001-2003 HDW 8M 01-E Ford Ranger Edge 2001-2003 HDW 8M 01-E
FORM FIT HOOD PROTECTOR
#2#2
Thank you for purchasing a form fit hood protector.
Care Instructions
 Clean the protector with a mild soap and water solution or plastic cleaner only.
 Periodically check to make sure the bumpons are in place and the protector is secure.
Attention!
Do not use chemicals or solvents. Avoid using automatic car washes. Do not pull on the
protector when opening or closing the hood.
Tools Required 1 – Drill with a 1/8" twist bit
1 – Grease Pencil
Installation Instruction
x 2
x 6 # 8 x 9/16” Screws
1. Open the hood. Be sure that the hood is clean and dry inside and out.
2. Center the protector on the hood to determine where the protector will mount.
3. Make sure that the protector is nested into the hood. Use a 1/8” drill bit to drill holes in
the hood centered through the holes in the mounting tab of the protector. Use care
when drilling to avoid damaging the hood or protector while doing this step.
4. Center the protector on the hood, and then insert screws through the protector and
tighten them into the holes drilled in step 3. See Illustration #1.
5. Install the (2) two bumpons as shown in Illustration #2. Attention: The bumpons must
be installed on the hood not the protector!!!! If the bumpons are installed on the
protector, they will wear through the paint.
6. On some vehicles it may be necessary to adjust the hood bumpers and/or latch for
proper clearance.
Note: Do not pull on the protector when opening or closing the hood.
Thank you for purchasing a form fit hood protector.
Care Instructions
 Clean the protector with a mild soap and water solution or plastic cleaner only.
 Periodically check to make sure the bumpons are in place and the protector is secure.
Attention!
Do not use chemicals or solvents. Avoid using automatic car washes. Do not pull on the
protector when opening or closing the hood.
Tools Required 1 – Drill with a 1/8" twist bit
1 – Grease Pencil
Installation Instruction
x 2
x 6 # 8 x 9/16” Screws
1. Open the hood. Be sure that the hood is clean and dry inside and out.
2. Center the protector on the hood to determine where the protector will mount.
3. Make sure that the protector is nested into the hood. Use a 1/8” drill bit to drill holes in
the hood centered through the holes in the mounting tab of the protector. Use care
when drilling to avoid damaging the hood or protector while doing this step.
4. Center the protector on the hood, and then insert screws through the protector and
tighten them into the holes drilled in step 3. See Illustration #1.
5. Install the (2) two bumpons as shown in Illustration #2. Attention: The bumpons must
be installed on the hood not the protector!!!! If the bumpons are installed on the
protector, they will wear through the paint.
6. On some vehicles it may be necessary to adjust the hood bumpers and/or latch for
proper clearance.
Note: Do not pull on the protector when opening or closing the hood.

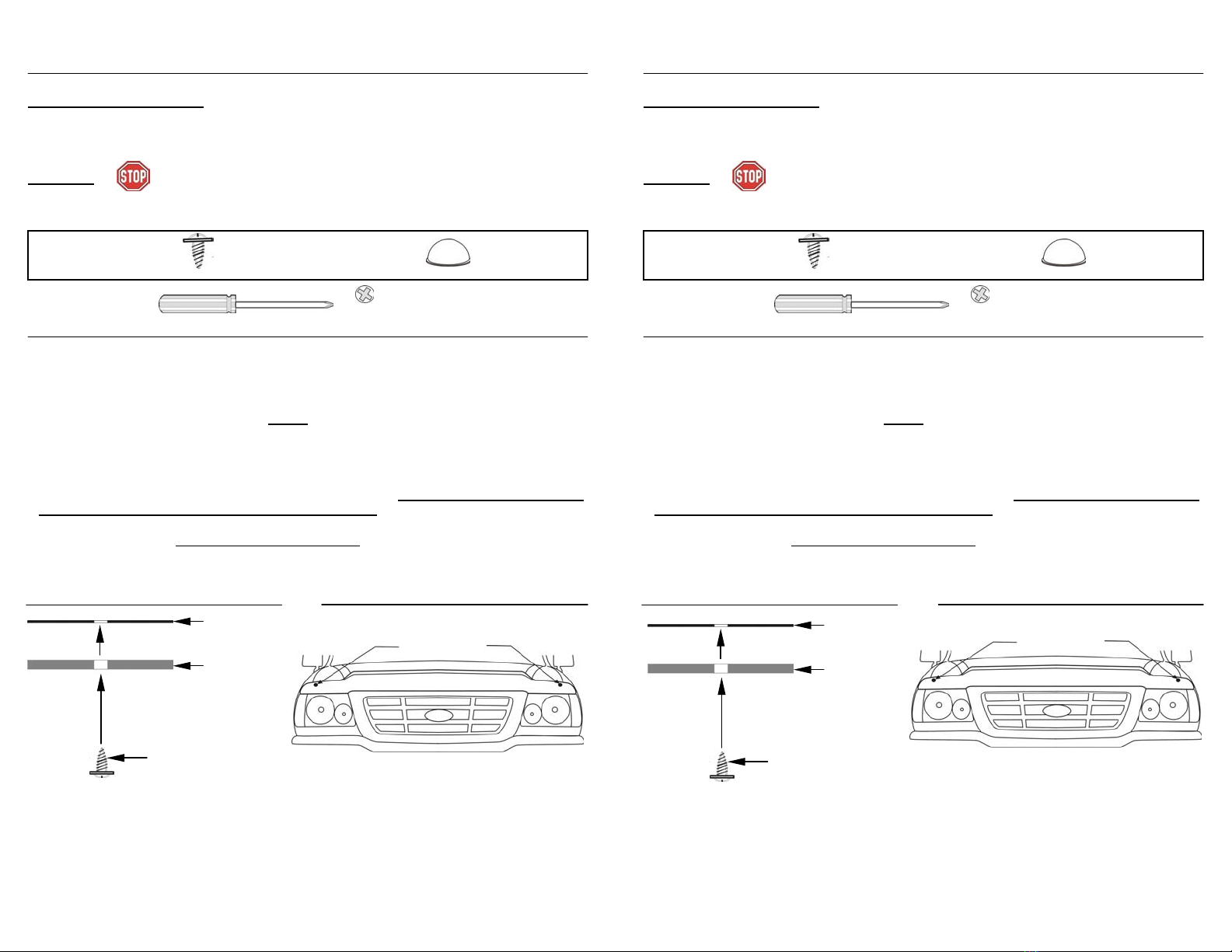

Illustration #1 : Hardware Assembly Illustration # 2 : Bumpon Placement Illustration #1 : Hardware Assembly Illustration # 2 : Bumpon Placement
Hood Hood
Bumpons
Bumpons
Screw
Protector
Protector
Screw
Made in Canada Rev1.031231 Made in Canada Rev1.031231

#2#2
FORM FIT Protecteur de capot
Ford Ranger Edge 2001-2003 HDW 8M 01-E Ford Ranger Edge 2001-2003 HDW 8M 01-E
Merci de vous êtes procuré un protecteur de capot form fit.
Instruction pour l’entretien
 Nettoyer le protecteur avec une solution faite d’eau et de savon doux ou avec un
nettoyant de plastique seulement.

S’assurer périodiquement que les butées sont toujours en place et que le protecteur est
toujours bien retenu.
Attention!
Ne pas utiliser de produits chimiques ou de dissolvants. Éviter de laver le véhicule dans un
lave-auto automatique. Ne pas tirer sur le protecteur pour ouvrir ou fermer le capot.
Sachet de fixation
Outils nécessaires
1 – Perceuse à bout de 1/8 po.
1 – Crayon gras
Instruction d’assemblage
Illustration #1 : Assemblage Illustration # 2 : Emplacement des butées Illustration #1 : Assemblage Illustration # 2 : Emplacement des butées
FORM FIT Protecteur de capot
Merci de vous êtes procuré un protecteur de capot form fit.
Instruction pour l’entretien
 Nettoyer le protecteur avec une solution faite d’eau et de savon doux ou avec un
nettoyant de plastique seulement.

S’assurer périodiquement que les butées sont toujours en place et que le protecteur est
toujours bien retenu.
Attention!
Ne pas utiliser de produits chimiques ou de dissolvants. Éviter de laver le véhicule dans un
lave-auto automatique. Ne pas tirer sur le protecteur pour ouvrir ou fermer le capot.
Sachet de fixation
Outils nécessaires
1 – Perceuse à bout de 1/8 po.
1 – Crayon gras
Instruction d’assemblage
Fabriqué au Canada Rev1.031231
x 2
Vis (n° 8 x 9/16 po.)
x 6
1. Ouvrir le capot. S’assurer que le capot est sec et propre à l’intérieur comme à l’extérieur.
2. Centrer le protecteur sur le capot et déterminer où le protecteur sera installé.
3. S’assurer que le protecteur est bien monté sur le capot. Utiliser une perceuse à bout de 1/8
po. pour percer les trous dans le capot centré avec les trous de la languette de montage du
protecteur. Percer avec précaution pour éviter d’endommager le capot ou le protecteur
en effectuant cette étape.
4. Centrer le protecteur sur le capot, puis insérer au travers du protecteur et serrer dans les
trous percés à l’étape 3. Voir l’illustration n° 1.
5. Installer les deux (2) butées tel qu’indiqué à l’illustration n° 2. Attention: Les butées doivent
être installées sur le capot et non sur le protecteur!!!! Si les butées sont installées sur le
protecteur, elles useront la peinture.
6. Sur certains véhicules, il peut-être nécessaire d’ajuster les butées du capot et (ou) la
fermeture du capot pour obtenir un bon dégagement.
Important: Ne jamais se servir du protecteur pour ouvrir ou fermer le capot.
Capot
Vis
Protecteur
Butées
Fabriqué au Canada Rev1.031231
1. Ouvrir le capot. S’assurer que le capot est sec et propre à l’intérieur comme à l’extérieur.
2. Centrer le protecteur sur le capot et déterminer où le protecteur sera installé.
3. S’assurer que le protecteur est bien monté sur le capot. Utiliser une perceuse à bout de 1/8
po. pour percer les trous dans le capot centré avec les trous de la languette de montage du
protecteur. Percer avec précaution pour éviter d’endommager le capot ou le protecteur
en effectuant cette étape.
4. Centrer le protecteur sur le capot, puis insérer au travers du protecteur et serrer dans les
trous percés à l’étape 3. Voir l’illustration n° 1.
5. Installer les deux (2) butées tel qu’indiqué à l’illustration n° 2. Attention: Les butées doivent
être installées sur le capot et non sur le protecteur!!!! Si les butées sont installées sur le
protecteur, elles useront la peinture.
6. Sur certains véhicules, il peut-être nécessaire d’ajuster les butées du capot et (ou) la
fermeture du capot pour obtenir un bon dégagement.
Important: Ne jamais se servir du protecteur pour ouvrir ou fermer le capot.
x 2
Vis (n° 8 x 9/16 po.)
x 6
Vis
Protecteur
Capot
Butées
