FRANCO BELGE Lorraine 134.10.02 User manual

Présentation du matériel
Instructions pour l’installateur
Instructions pour l’utilisateur
Pièces détachées
Certificat de garantie
Notice de référence
àconserver
par l’utilisateur
pour consultation
ultérieure.
Document n° 89-4FR ~ 02/11/1998
Les Fonderies Franco-Belges
F 59660 MERVILLE
Téléphone : 03.28.43.43.43
Fax : [phone]
RC Hazebrouck 445750565B
Matériel sujet à modifications sans préavis
Document non contractuel.
Lorraine
Poêle à I G B f D
Réf. 134 10 02
Puissance : 10 kW
NF D 35-376
Français p. 1-10
English p. 11-20
Español p. 21-30
Italiano p. 31-40

SOMMAIRE
Présentation du matériel . . . . . . . . . . . . . . . . . 3
Caractéristiques générales ...................3
Description ............................3
Principe de fonctionnement ...................3
Instructionspourl’installateur.............. 4
Lelocald’implantation......................4
Leconduitdefumée.......................4
Montageetinstallation......................5
Raccordementauconduitdefumée ..............5
Contrôleavantmiseenservice.................6
Entretiendelacheminéeetramonage.............6
Instructionspourl’utilisateur .............. 6
Combustible ...........................6
Allumage .............................6
Conduite de la combustion ...................6
Décrassage............................6
Entretien du poêle ........................7
Causes de mauvais fonctionnement ..............7

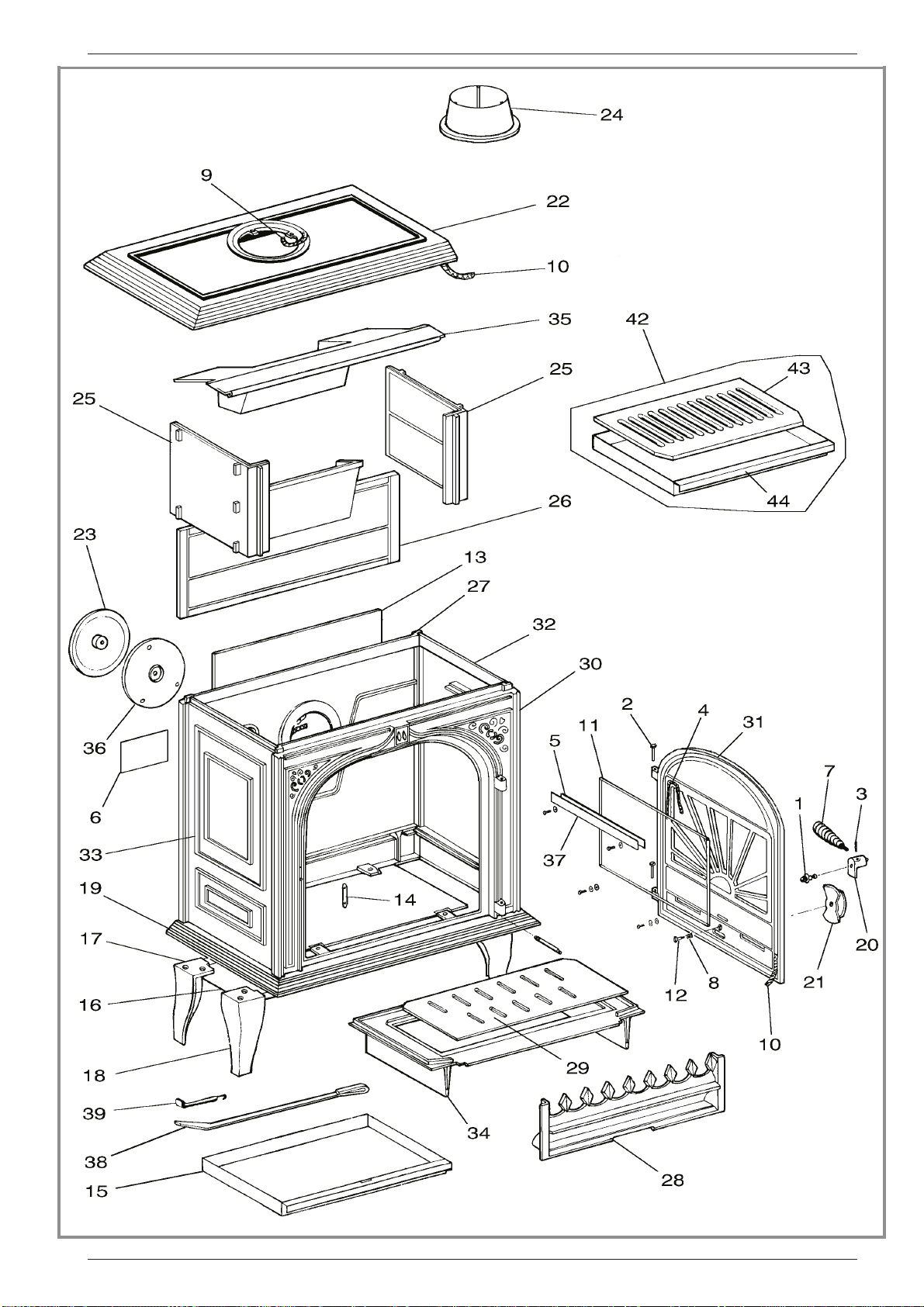

Piècesdétachées ..................... 8
Page
Document n° 89-4FR ~ 02/11/1998
Poêle à bois Lorraine 134 10 .02
2 Notice de référence

1.Présentation du matériel
1.1. Caractéristiques générales
Référence .................... 1341002
Puissance calorifique
enallurenormale .............kW 10
Volumechauffé............... m
3380
Dimensions du foyer
- largeur ...................mm 455
- profondeur ................mm 255
-hauteurutile................mm 200
Dimension des bûches ........... cm 45
Dimensions de la porte de chargement
- largeur ...................mm 395
-hauteurutile................mm 200
Capacitéducendrier............litre 3
Poidsàvide ................ kg 115
1.2. Description
Poêle IG B f D - NF D 35-376
I: Appareil de chauffage au bois à fonctionnement
intermittent.
G: Combustion sur une grille en fonte.
B: Combustible bois.
f: Chambre de combustion fermée avec parois en
fonte.
D: Appareil déposable destiné à être installé à
proximité d’u mur
• Buse d’évacuation en fonte, démontable pour
raccorder l’appareil soit par le dessus, soit par l’arrière.
• Dessus en fonte, amovible pour manutention facile de
l’appareil et nettoyage aisé du foyer lors d’un départ
fumée arrière.
• Hublot à ouverture latérale, munie d’une vitre en
vitrocéramique permettant d’observer la combustion.
• Réglage d’allure par 1 volet d’air primaire commandé
en façade.
• Cendrier de grande contenance.
1.3. Principe de fonctionnement
Le Lorraine est un appareil conçu pour fonctionner
uniquement porte fermée, le dessus en fonte étant
convenablement mis en place.
La diffusion de la chaleur s’effectue essentiellement par
rayonnement au travers de la vitre et tout autour du
foyer.
Le réglage d’allure de combustion s’effectue à l’aide du
volet d’air primaire. Un apport d’air secondaire au bas
de la vitre complète la combustion des matières
volatiles et permet de maintenir la vitre propre en
fonctionnement normal.

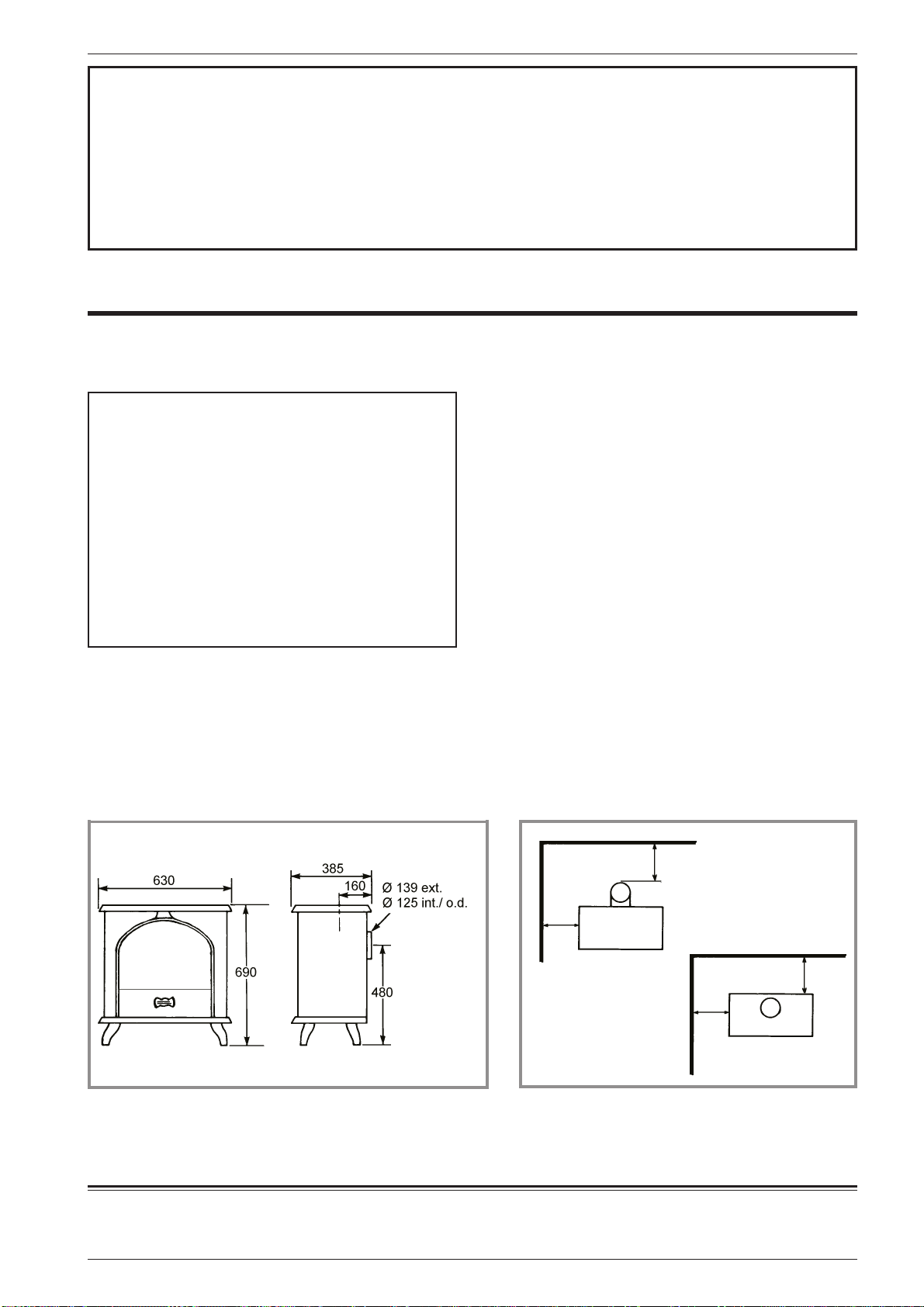

Fig. 1 - Dimensions en mm Fig. 2 - Dégagements minimum d'installation
jusqu’au cloison en matériau combustible.
300
mm
300
mm
300 300
Cet appareil est conçu pour brûler le bois en toute sécurité
ATTENTION
une mauvaise installation peut avoir de graves conséquences.
Il est recommandé de faire appel à un professionnel qualifié pour son installation.
Celle-ci devra, en tout état de cause, être conforme à la notice obligatoirement jointe
à l’appareil, aux textes réglementaires et aux règles de l’art en vigueur, notamment :
Arrêté du 22 octobre 1969 : Conduit de fumée desser-
vant les logements.
Arrêté du 22 octobre 1969 et Arrêté du 24 mars
1982
: Aération des logements.
Norme P 51-201 : Travaux de fumisterie (DTU 24-1).
Norme NF D 35-302 : Tuyaux et coudes de fumée en
tôle.
Règlement Sanitaire Départemental Type .❑
Document n° 89-4FR ~ 02/11/1998
134 10 .02 Lorraine Poêle à bois
Notice de référence 3

2.Instructions pour l’installateur
2.1. Le local d’implantation
Ventilation :
Pour permettre le bon fonctionnement en tirage naturel,
vérifier que l’air nécessaire à la combustion peut être
prélevé en quantité suffisante dans la pièce où est installé
l’appareil.
Emplacement de la cheminée :
Choisir un emplacement central dans l’habitation qui favo-
rise une bonne répartition de l’air chaud de convection
dans la pièce principale.
La diffusion de l’air chaud vers les autres pièces se fera
par les portes de communication.
Ces pièces doivent être en dépression ou équipée de
grilles d’aérations pour favoriser la circulation de l’air
chaud.
Plancher et cloisons :
S’assurer qu’ils ne sont pas constitués ni revêtus de maté-
riaux inflammables ou se dégradant sous l’effet de la
chaleur (papiers peints, moquettes, lambris, cloisons légè-
res avec isolation à base de plastique).
Faire bien attention de respecter les dégagements
d’installation.
2.2. Le conduit de fumée
Conduit existant :
- Le conduit doit être en bon état et doit permettre un tirage
suffisant (au minimum 10 Pa).
- Le conduit doit êtrecompatible avec son utilisation, dans
le cas contraire il sera nécessaire de procéder au tubage
ou au chemisage du conduit.
- Le conduit doit être propre ; effectuer un ramonage à
l’aide d’une brosse métallique “hérisson” pour éliminer les
dépôts de suies et décoller les goudrons.
- Le conduit doit avoir une isolation thermique suffi-
sante : un conduit dont les parois internes sont froides,
rend impossible la formation du tirage thermique et provo-
que de la condensation.
- Le conduit de fumée doit être étanche et de section
normale et constante sur toute sa hauteur (exemple
2,5 dm2). Un conduit trop large risque de rendre le tirage
thermique nul.
- Le conduit ne doit être raccordé qu’à un seul appareil.
- Il doit avoir 4 à 5 mètres de hauteur et doit déboucher à
40 cm du faîte de la maison ou de toute construction à
moinsde8m.
Dans le cas de terrasse ou de toit dont la pente est
inférieure à 15°, la souche doit au moins être égale à
1,20 m.
- Le couronnement ne doit pas freiner le tirage
- Si la cheminée a des tendances aux refoulements, à
cause de sa situation par rapport à des obstacles voisins,
il faut coifferla sortie d’un antirefouleur efficace ourehaus-
ser la cheminée.
- Si la dépression de la cheminée excède 30 Pa, il faut
installer un modérateur de tirage efficace sur le conduit de
raccordement
Cheminée à construire/conduit inexistant :
- Le conduit de cheminée ne doit pas reposer sur l’appa-
reil.
- Il doit être éloigné de tout matériau inflammable (char-
pente, menuiserie, cloison légère....)
- Il doit permettre un ramonage mécanique.
Dessous
Écran
Vis
Pied
Fig. 3 - Montage des pieds et de l'écran
Fig. 4 - Dépose du dessus fonte
Fig. 5 - Départ au dessus
Document n° 89-4FR ~ 02/11/1998
Poêle à bois Lorraine 134 10 .02
4 Notice de référence

2.3. Montage et installation
Afin d’éviter toute détérioration au cours du transport,
les 4 pieds et l’écran pare-chaleur de dessous ne sont
pas montés sur l’appareil au départ de l’usine.Effectuer
les opérations de montage délicatement afin de ne pas
provoquer d’éclat d’émail.
2.3.1. Montage des pieds en fonte et de l’écran
pare-chaleur
Retirer le dessus fonte de l’appareil (fig.4), dévisserles
deux boulons qui fixent l’appareil sur la palette bois et
enlever l’appareil de la palette.
Basculer l’appareil vers l’arrière et le poser doucement
sur le sol.
Fixer les pieds et en même temps l’écran avec les vis
fournies (fig. 3).
2.3.2. Départ de fumée par le dessus (fig. 5)
- Retirer les tampons de buse qui sont montés d’usine
au dessus
- Placer la tresse d’étanchéité dans la gorge et fixer la
buse sur le dessus à l’aide des 3 vis et rondelles
fournies.
- Soulever le dessus fonte du poêle.
- Enlever la chicane interne et l’écran pare-chaleur
arrière.
- Placer la tresse d’étanchéité et fixer les 2 tampons
- Replacer la chicane interne et le dessus fonte.
L’écran pare-chaleur arrière ne doit pas être découpé
dans ce type d’installation.
2.3.3. Départ de fumée à l’arrière (fig. 6 et 7)
- Vérifier que les 2 tampons sont bien fixés sur le
dessus fonte
- Soulever le dessus fonte du poêle.
- Enlever la chicane interne et l’écran pare-chaleur
arrière.
- Placer la tresse d’étanchéité dans la gorge et y fixer
la buse de façon étanche.
- Replacer la chicane interne et le dessus fonte.
- Replacer l’écran pare-chaleur arrière après avoir
découpé l’emplacement du départ fumée.
2.3.4. Montage de la poignée
Afin de ne pas détériorer le filetage, mettre la poignée
en position de fonctionnement et engager le filetage
dans l’axe du taraudage du loquet (fig. 8).
2.4. Raccordement au conduit de fumée
- L’appareil doit se trouver aussi près que possible de
la cheminée.
- L’appareil sera raccordé au conduit de fumée au
moyen de tuyaux de fumée du commerce agréés pour
résister aux produits de combustion (exemple : inox,
tôle émaillée...).
- Le diamètre du tuyau ne doit pas être inférieur au
diamètre de la buse de l’appareil. Si c’est le cas, la
réduction doit être de diamètre immédiatement
inférieur au diamètre de la buse et être située le plus
loin possible du raccordement à l’appareil.
- Le raccordement peut se faire, soit verticalement sur
un conduit débouchant sous le plafond, soit à l’arrière
sur un conduit partant du sol.
- l’emboîtement du conduit de raccordement sur la buse
de l’appareil ainsi que sur le conduit de fumée se fera
de manière étanche.
- Le conduit de raccordement ainsi que le modérateur
de tirage éventuel doivent être visibles, accessibles et
ramonables.
Fig. 6 - Découpe de l'écran pare chaleur
Fig. 7 - Départ fumée à l'arrière
Fig. 8 - Montage de la poignée
Document n° 89-4FR ~ 02/11/1998
134 10 .02 Lorraine Poêle à bois
Notice de référence 5

2.5.Contrôleavantmiseenservice
-Vérifier,l’étatdesjointsdemastic,quelaporteferme
bienetqueledessusfonteestbienétanche,quela
vitren’estpasdétériorée,quelespassagesdefumée
nesontpasobstruésparlescomposantsde
l’emballageoudespiècesdémontées.Toutesles
piècesamovibles(dessusenfonte,chicane)doivent
êtreàleurplacerespective.
2.6.Entretiendelacheminéeetramonage
Trèsimportant:Afind’évitertoutincident(feude
cheminée,etc.,...)lesopérationsd’entretiendevront
êtreréaliséesrégulièrement;encasd’usagefréquent
dupoêle,procéderàplusieursramonagesannuelsde
lacheminéeetdelapartieoùestraccordéleconduit
defumée.L’étatdelacheminéeseravérifiéaumoins
unefoisparan.
3.Instructionspourl’utilisateur
3.1.Combustible
Combustiblerecommandé_:«Boisdechauffage»
-Utiliserdesbûchesdeboisdurd’aumoinsdeuxansde
coupeetstockéessousabri;
-Utiliserduboisdurdégageantbeaucoupdechaleuret
produisantdebonnesbraises(charme,chêne,frêne,éra-
ble,bouleau,orme,hêtre,etc...).
-Lesgrossesbûchesdoiventêtrefenduesetcoupéesàla
longueurd’utilisationavantd’êtrestockéesdansunen-
droitabritéetventilé.
Combustibledéconseillé_:
•«Boisvert»_;duboisvertoutrophumidediminuele
rendementdel’appareiletprovoquel’encrassementdela
portevitrée,desparoisinternesetduconduitdefumée
(suies,bistre,goudron,...).
•«Boisrécupéré»_;lacombustiondeboistraité(traverse
dechemindefer,poteautélégraphique,chutedecontre-
plaquéoud’aggloméré,palette,etc...)provoquerapide-
mentl’encrassementdel’installation(suies,bistre,
goudron,...),nuitàl’environnement(pollution,odeur,...)et
sontcaused’emballementdufoyeravecsurchauffe.
Attention!«Boisvert»et«boisrécupéré»peuventprovo-
queràtermeunfeudecheminée.
Combustiblesinterdits:Toutcharbon!
3.2.Allumage
•Ouvrirlevoletd’air.
•Placersurlagrilledupapiersecfroissé(typejournal),
dupetitboistrèssecetquelquesbûchesdeboisdurde
petitdiamètre.
•Allumerlepapieretrefermerlaportevitrée.
•Lorsquelesbraisessontbienvives,chargerlefoyer
avecducombustiblerefermerlaporte.
•Pourlechargementducombustible,n’ouvrirlaporte
quelorsqueleboisestàl’étatdebraise,c’est-à-dire
qu’ilnefumeplus.
Lorsdupremierallumage,lefeuneserapousséque
progressivementpourpermettreauxdifférentespièces
desedilaternormalementetdesesécher.
Nota:Lorsdupremierallumage,lepoêlepeutémettre
delafuméeetdiffuseruneodeurdepeintureneuve.Ne
pass’eninquiéteretbienaérerlapiècependantles
premièresheuresdefonctionnement.
3.3.Conduitedelacombustion
L’appareildoitfonctionneraveclaportevitréefermée
etledessusenfonteconvenablementmisenplace.
Lecontrôled’allures’effectueparlevoletderéglage
d’airprimairesituéenbasdelaportevitrée.
Pourlechargementdufoyer,ouvrirdoucementlaporte
sansfaired’appeld’airbrutal,pouréviterles
émanationsdefuméesdanslapièces.
-pourunealluresoutenue,veilleràcequ’ilyait
toujoursaumoins2bûchessurlebrasier.L’alluredu
foyerestmeilleurelorsqu’ilyaplusieursbûcheset
qu’ellesnesontpastropgrosses.
-pouruneallureréduite(parexemplelanuit),choisir
desbûchesplusgrosses.
3.4.Décrassage
-Insérerletisonnierdansl’ouvertureduhaut
(fig.9-B3)
-Décendrermatinetsoir,etavantchaquechargement,
jusqu’àcequedesbraisesincandescentestombent
danslecendrier.
-Évacuerlescendrestouslesjours.Nejamaislaisser
lescendress’amoncelerjusqu’aucontactdelagrille,
A:Ouvertureduhublot
B:Voletd’allumage
B1-Positionnormaledefonctionnement
B2-Positiond’allumage
B3-Décrassage
AB
Fig.9-Organesdemanoeuvre
B3
B2
B1
Documentn°89-4FR~02/11/1998
Poêleàbois Lorraine 13410.02
6Noticederéférence

celle-ci ne serait plus refroidie et se détériorerait
rapidement.
- Vider les cendres en prenant les précautions d’usage
pour les braises incandescentes.
3.5. Entretien du poêle
- L’appareil doit être nettoyé régulièrement.
- Retirer les dépôts dans la chambre de combustion,
nettoyerlagrilledefoyer.
- Le nettoyage de la vitre vitrocéramique peut
s’effectuer avec un chiffon doux humecté d’un produit
approprié du commerce ; cette opération sera réalisée
lorsque l’appareil est froid ; après nettoyage, rincer à
l’eau claire ; n’utiliser pas de nettoyants abrasifs.
- La vitre vitrocéramique résiste à une température de
750°C ; en cas de bris de verre, suite à une manoeuvre
malhabile, il est déconseillé de remplacer la vitre
cassée par un matériau autre que celui fourni par le
fabricant.
- Toutes les pièces constituant l’habillage, peuvent être
frottées à sec avec une brosse douce ou avec un
chiffon légèrement humide. En de condensations ou
d’aspersion d’eau involontaire, nettoyer les parties
souillées avant qu’elles ne sèchent.
3.6. Causes de mauvais fonctionnement
Situation Causes probables Action
Le feu prend mal
Le feu ne tient pas Bois vert ou trop humide ou de mauvaise qualité - Utiliser le combustible recommandé
Les bûches sont trop grosses - Pour l’allumage, utiliser du petit bois très sec. Pour l’entretien du
feu, utiliser des bûches refendues
Air primaire insuffisant - Ouvrir en grand le volet d’air primaire
- Ouvrir la grille d’entrée d’air frais extérieure
Le tirage est insuffisant - Vérifier que le conduit n’est pas obstrué, effectuer un ramonage
mécanique si nécessaire
- Vérifier que le conduit de fumée est conforme
Le feu s’emballe Excès d’air primaire - Vérifier que le volet d’allumage n’est pas resté ouvert
- Fermer partiellement le volet d’air primaire
Le Tirage est excessif - Installer un modérateur de tirage
Bois de mauvaise qualité - Ne pas brûler en continu, du petit bois, des fagots, des chutes de
menuiseries (contreplaqué, palette, etc...)
Émanation de fumées à
l’allumage Le conduit de fumée est froid - Faire brûler une torche de papier dans le foyer
La pièce est en dépression - Dans les habitations équipées d’une VMC, entrouvrir une fenêtre
donnant sur l’extérieur jusqu’à ce que le feu soit bien lancé
Émanation
de fumées pendant la
combustion
Le tirage est insuffisant - Vérifier la conformité du conduit de fumée et son isolation
- Vérifier que le conduit n’est pas obstrué, effectuer un ramonage
mécanique si nécessaire
Le vent s’engouffre dans le conduit - Installer un anti-refouleur sur le couronnement
La pièce est en dépression - Dans les habitations équipées d’une VMC, il est nécessaire
d’installer une prise d’air extérieure propre à la cheminée
Chauffage insuffisant Mauvais brassage de l’air chaud de
convection - Vérifier que les pièces voisines sont équipée de grille d’aération pour favoriser la circulation de l’air chaud
Bois de mauvaise qualité - Utiliser le combustible recommandé
Document n° 89-4FR ~ 02/11/1998
134 10 .02 Lorraine Poêle à bois
Notice de référence 7

4.Pièces détachées
Pour toute commande de pièces détachées,
indiquer : le type et la référence de l’appareil y
compris l’indice littéral de couleur (inscrit sur le
certificat de garantie ou la plaque signalétique), la
désignation et lecodearticledelapièce.
Exemple : Lorraine réf. 134 10 02
indice de couleur Y, dessus 300455 60
1 100956 .. Axe........................01
2 110405 .. Cloucannelé ......... 6x35.....02
3 134749 . . Goupille mecanindus ..... 4x20.....01
4 142301 .. Jointadhésif................. 0,85m
5 142336 .. Joint.............300x10x3 ...01
6 157924 .. Plaquesignalétique...............01
7 158541 .. Poignée .....................01
8 166003 .. Ressort ............ 11x15 ....01
9 181604 .. Tressedecéramique..... 10x4... 1,00m
10 181615 .. Tressedecéramique..... Ø12... 3,14m
11 188728 .. Verrevitrocéramique....375x190x5...01
12 189103 .. Vis...............27x8x6....01
13 205330 .. Habillagearrière ................01
14 221200 66 Gâche......................01
15 224022 .. Cendrier.....................01
16 260537 .. Écran ......................01
17 300105 59 Piedav.droitouarr.gauche..........02
18 300217 59 Piedav.gaucheouarr.droit..........02
19 300455 60 Dessous.....................01
20 301515 66 Loquetdeporte.................01
21 301742 .. Rosace......................01
22 302141 .. Dessus......................01
23 303718 .. Tampondebuse ................01
24 303827 59 Buse..............Ø139 ....01
25 305009 .. Côtédefoyer ..................02
26 305114 .. Arrièredefoyer.................01
27 306215 .. Arrièredefoyer.................01
28 307416 . . Grille de face ..................01
29 309215 . . Grille bois ....................01
30 309825 .. Façade......................01
31 309933 .. Portedefoyer..................01
32 310711 .. Côtédroit ....................01
33 310811 .. Côtégauche...................01
34 319707 .. Supportgrille ..................01
35 323210 .. Chicane .....................01
36 327801 .. Bride.......................01
37 407202 60 Contre-plaque..................01
38 415504 60 Tisonnier.....................01
39 808001 60 Poignée .....................01
42 72406 .. Kitcharbon ...................01
43 308710 . . Grille charbon ..................01
44 224023 .. Cendrier.....................01
N° Code .. Désignation.......... Type.... Qté
Document n° 89-4FR ~ 02/11/1998
Poêle à bois Lorraine 134 10 .02
8 Notice de référence

Document n° 89-4FR ~ 02/11/1998
134 10 .02 Lorraine Poêle à bois
Notice de référence 9

❧Certificat de Garantie ❧
❧ Garantie Contractuelle
Les dispositions du présent certificat de garantie ne sont pas
exclusives du bénéfice au profit de l’acheteur du matériel,
concernant la garantie légale ayant trait à des défauts ou
vices cachés, qui s’appliquent, en tout état de cause, dans
les conditions des articles 1641 et suivant du code civil.
Nos appareils sont garantis un an contre tout défaut ou vice
de matière et de fabrication. Cette garantie porte sur le
remplacement, des pièces reconnues défectueuses d’ori-
gine par notre service « Contrôle- Garantie », port et main
d’oeuvre à la charge de l’utilisateur.
Certaines pièces ou composants d’appareils bénéficient
d’une garantie de durée supérieure :
- ballons “inox” démontables ou indépendants : 5 ans
- ballons émaillés indépendants : 3 ans
- corps de chauffe en fonte ou en acier des chaudières :
3ans
- circulateurs incorporés : 2 ans
❧ Validité de la garantie
La validité de la garantie est conditionnée, à l’installation et
à la mise au point de l’appareil par uninstallateur profession-
nel, et à l’utilisation et l’entretien réalisés conformément aux
instructions précisées dans nos notices.
❧ Exclusion de la Garantie
Ne sont pas couverts par la garantie :
- les voyants lumineux, les fusibles, les pièces en fonte en
contact direct avec les braises des appareils à combustible
solide, les briques réfractaires, les verres.
- les détériorations de pièces provenant d’éléments exté-
rieurs à l’appareil (refoulement de cheminée, humidité, dé-
pression non conforme, chocs thermiques, effet d’orage,
etc...)
- les dégradations des composants électriques résultant de
branchement sur secteur dont la tension mesurée à l’entrée
de l’appareil serait inférieure ou supérieure de 10% de la
tension nominale de 230V.
La garantie de l’appareil serait exclue en cas d’utilisation de
l’appareil avec un combustible non recommandé.
La garantie du corps de chauffe (acier ou fonte) de la chau-
dière serait exclue en cas d’implantation de l’appareil en
ambiance chlorée (salon de coiffure, laverie, etc...)
Aucune indemnité ne peut nous être demandée à titre de
dommages et intérêts pour quelque cause que ce soit.
Dans un souci constant d’amélioration de nos matériels,
toute modification jugée utile par nos services techniques et
commerciaux, peut intervenir sans préavis. Les spécifica-
tions, dimensions et renseignements portés sur nos docu-
ments, ne sont qu’indicatifs et n’engagent nullement notre
Société.
* Nom et adresse de l’installateur :_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
____________________________________________________________
( Téléphone:_______________________
* Nom et adresse de l’utilisateur :
___________________________________________________________
___________________________________________________________
Date de la mise en service :
___ ___ / ___ ___ / ___ ___ ___ ___
Référence de l’appareil : q 1341002
Couleur : ❑Y
N°de série, inscrit sur la plaque signalétique :
___ ___ ___ ___ ___ ___
• Ce certificat est à compléter et à conserver soigneusement par l’utilisateur
. En cas de réclamation,faire une copie dûment remplie
(ou à défaut inscrire les coordonnées ci-dessus sur papier libre)
et l’adresser à :
Fonderies FRANCO-BELGES, rue Orphée Variscotte, 59660 MERVILLE, FRANCE.
Document n° 89-4FR ~ 02/11/1998

Technical manual
to be saved
by the user
for future reference
Document n° 89-4EN~ 02/11/1998
Les Fonderies Franco-Belges
F 59660 MERVILLE
Téléphone : 03.28.43.43.43
Fax : [phone]
RC Hazebrouck 445750565B
Matériel sujet à modifications sans préavis
Document non contractuel.
Lorraine
WoodstoveIGBfD
Model 134.10.02
Outpout : 10 kW
Français p. 1-10
English p. 11-20
Español p. 21-30
Description of the appliance
Installation instructions
Operating instructions
Spare parts
Warranty certificate
Italiano p. 31-40

Productinformation ....................13
General characteristics .....................13
Description ...........................13
Principleofoperation......................13
Installationinstructions..................14
Theroom ............................14
Flue ...............................14
Mountingandinstallation....................14
Connectiontoflue .......................15
Pre-utilisationcheck ......................15
Chimney maintenance and sweeping .............16
Instructionsforuser....................16
Fuel ...............................16
Lighting .............................16
Controloffire..........................16
Cleaning.............................16
Maintenance of the stove ...................16
TroubleShooting........................17
Spareparts .........................18
CONTENTS Page
Document n° 89-4EN~ 02/11/1998
134.10.02 Lorraine Wood stove
12 Technical manual

1.Product information
1.1. General characteristics
Reference .................... 1341002
Maximumoutput..............kW 10
Volumeheated............... m
3380
Draughtrequirement........ mmwater 1.5to2
Grate dimensions:
-width....................mm 455
-depth ...................mm 255
- usable height ...............mm 200
Max.logsize................ cm 45
Loading door dimensions
-width....................mm 395
- usable height ...............mm 200
Ashpancapacity.............litres 3
Netweight ............... KGs 115
1.2. Description
Stove IG B f D - NF D 35-376
I:Intermittent-burning wood-fired heater.
G: Wood burnt on grate.
B:Wood burning stove.
f: Enclosed combustion chamber with cast iron walls.
D: Removable appliance, to be installed near a wall.
• Detachable flue spigot for rear or top chimney
connection.
• Detachable top for easy handling and cleaning (rear
smoke exit only).
• Optional kit for burning solid smokeless fuels.
• Adjustable air controls for controlling the burning rate.
• Large ash-pan.
1.3. Principle of operation
The “Lorraine” is designed for operation with the door
closed.
Heat is mainly diffused by radiation, through the window
and body of the appliance.
Combustion occurs on the grate, with draught entry
through the top of the grate, which assists the
combustion of volatile materials helping to keep the
glass clean during normal operation.
Warning to the user
A wood stove should only be installed by competent personnel, in the strict applica-
tion of normal practices and all safety precautions.
An incorrectly installed wood stove can cause serious accidents (chimney fires,
burning of plastic insulation materials, in partition walls, etc.).
The manufacturer’s responsibility shall be limited to the supply of the equipment.
Fig. 1 - Dimensions in mm Fig. 2 - Minimum clearances
to combustible walls
300
mm
300
mm
300 300
Document n° 89-4EN~ 02/11/1998
Wood stove Lorraine 134.10.02
Technical manual 13

2.Installation instructions
2.1. The room
Ventilation :
For satisfactory operation with a natural draught, check
that sufficient air for combustion is available in the room.
Chimney position :
For new chimney installations, select a central position
within the building, to provide a good heat distribution
around the building.
Hearth :
The hearth must be suitable for use with solid fuel burning
appliances and mustcomply with CurrentBuilding Regula-
tions. If in doubt, consult your Dealer or local Building
Inspector.
Rear wall and ceiling :
The appliance must not be positioned close to combustible
materials, wall & ceiling surfaces etc., Consult your Dealer
or local Building Inspector if in doubt.
2.2. Flue
Existing flue :
- The flue must be in good condition and must provide
sufficient draught.
- The flue must be suitable for the installation of solid fuel
burning appliances and comply with Current Building Re-
gulations.
- The flue must be clean. It should be swept to remove soot
and dislodge tar deposits.
- The flue must be well insulated. If the flue inner wall
surfaces are cold, a good thermal draw is impossible cau-
sing condensation problems (tar formation etc).
- The flue must not be shared with other appliances.
- The recommended minimum flue height is 5 metres.
- If the chimney has any down draught tendency, due to its
position in relation to nearby obstacles, an anti-down
draught cowl must be installed on the chimney or the
chimney height must be increased.
- If the decompression in the chimney is excessive, a
draught stabiliser must be installed.
Chimney to be built / Flue non-existent :
- The stove must not support the weight of the flue.
- Consult a chimney specialist for advice on suitable flue
systems for solid fuel appliances.
2.3. Mounting and installation
To avoid damage during transport, the four legs and the
bottom heat shield are not mounted when the stove is
shipped from the factory. These parts should be fitted
carefully to avoid damaging the appliance.
Stove base
Heat shield
Bolt
Leg
Fig. 3 - Installation of legs and lower heat shield
Fig. 4 - Removal of cast iron top
Fig. 5 - Smoke exit from top
Document n° 89-4EN~ 02/11/1998
134.10.02 Lorraine Wood stove
14 Technical manual

2.3.1. Mounting the cast iron legs and the bottom
heat shield
Remove the cast iron top from the stove (Fig.4),
unscrew the two bolts securing the stove to the pallet
and remove the stove from the pallet.
Tip the stove towards the rear and place it gently on the
floor on 2 timber battens.
Fix the legs and the shield using the bolts provided
(Fig. 3).
2.3.2. Smoke exit on the top (Fig. 5)
- Lift the cast iron top from the stove.
- Remove the two blanking plates ( items n° 23 & 36).
- Fit the sealing rope in the groove and attach the flue
spigot (item n° 24) using the three bolts and washers
supplied.
- Remove the internal baffle ( item n° 35) and the rear
heat shield.
- Position the sealing rope in the groove on the rear
aperture of the stove and fit the two blanking plates
(items n° 23 & 36).
- Replace the internal baffle and the cast iron top.
2.3.3. Smoke exit at rear (Figs. 7 and 6)
- Lift the cast iron top from the stove.
- Check that the two blanking plates are fixed to the cast
iron top.
- Remove the internal baffle (item n° 35) and the rear
heat shield (item n° 13).
- Fix the sealing rope in the groove and fit the flue
spigot, ensuring there is a good seal.
- Replace the internal baffle and re-fit the cast iron top.
- Remove the cut-out in the rear heat shield and re-fit.
2.3.4. Fitting of the handle
In order to avoid the damaging of the threading, first put
the handle in operating position then screw it into the
taping of the lock (fig. 8).
2.4. Connection to flue
- The stove must be installed as close as possible to the
chimney.
- The stove should be connected to the flue by a smoke
pipe, approved for installation with combustion products
(e.g. 360 stainless steel 1 mm thick or vitreous enamel.).
- Pipe diameter must not be less than the appliance spigot
diameter.
- The connection can be either vertical or horizontal. For
horizontal connections, avoid right angle bends.
- The join between the connection pipe and the stovepipe,
and the flue, must be leak tight.
- The connection pipe and any draught stabiliser must
have access for cleaning.
2.5. Pre-utilisation check
- Check the condition of the filler seals, that the door
closes correctly and that the cast iron top is leak tight,
that the window is not damaged, that the smoke
passages are not obstructed by pieces of packaging or
removedparts.Allremovableparts(castirontop,
baffle) must be correctly installed.
Fig. 6 - Removing blanking plate on rear heat shield
Fig. 7 - Smoke exit at rear
Fig. 8 - Fitting of the handle
Document n° 89-4EN~ 02/11/1998
Wood stove Lorraine 134.10.02
Technical manual 15

2.6. Chimney maintenance and sweeping
Very important : To avoid any incident (chimney fire,
etc.), regular maintenance should be carried out. If the
stove is regularly used, the chimney should be swept
several times per year, together with the stovepipe
connection section. Chimney condition should be
checked at least once per year.
3.Instructions for user
3.1. Fuel
Recommended fuel :Wood
- Use hard wood logs, which have been cut for at least two
years and stored, under shelter.
- Hardwood has a higher calorific value per cu metre (oak,
ash, maple, birch, elm, beech, etc.).
- Large logs must besplit and cut to a usable length, before
being stored in a sheltered and ventilated place.
Not recommended as fuel :
- “green wood”. Green or damp wood reduces stove effi-
ciency and soils the glass, the internal walls and the flue
(soot, tar, etc.).
- “used timbers”. Burning treated wood (railway sleepers,
telegraph poles, offcuts of plywood or chip board, pallets,
etc.) quickly clogs the flue ways (soot, tar, etc.), pollutes
the environment (pollution and smell, etc.) and cause the
fire to burn too quickly and overheat.
“Green wood” and “recovered wood” can eventually cause
a chimney fire.
Prohibited fuel : Any form of bituminous coal or
petroleum based coke.
3.2. Lighting
- Open the lower spin wheel.
- Place firelighters (or rolled newspaper and kindling
wood) on the grate and place two or three small logs on
top of the firelighters.
- Light the firelighters or paper and close the appliance
door.
- When the fire is burning fairly fiercely, add further logs
(max. diameter 10 cms).
- Further fuel should not be added if wood is smoking.
- When lighting up for the first time, the fire should be
built up gradually, to allow the components to expand
and set without shock.
Note :When the fire is lit for the first time, the stove may
give off fumes from the new paint. This is normal but
ensure the room is well ventilated during the first few
hours operation.
3.3. Control of fire
The stove must operate with the door closed and the
cast iron top correctly installed. Burning rate is
controlled by the lighting flap (bottom spin wheel).
To load fuel, the door should be opened slowly, avoiding
a sudden rush of intake air, so that smoke does not
escape into the room.
For a briskly burning fire, there should always be at
least two logs in the grate. The fire will burn better if
there are several logs (diameter 7.5 to 10 cms).
For a slower burning fire (for example, at night), select
larger logs.
3.4. Cleaning
Insert the poker into the upper hole (fig. 9, # B3)
Remove ash until glowing ashes start falling into the
pan.
Remove ashes daily, and never allow ash in the ash
compartment to touch the underside of the grate.
Failure to observe this instruction will cause premature
wear to the grate and other components.
Empty the ashes taking all the usual precautions for
handling glowing ashes.
3.5. Maintenance of the stove
- The stove must be regularly cleaned.
- Remove all deposits from the combustion chamber
and clean the grate area.
A:Doorlock
B : Spin wheel for lighting
B1 - Lighting position
B2 - Normal position
B3 - De-ashing : Insert the poker into
the upper hole
AB
Fig. 9 - Operating devices
B3
B2
B1
Document n° 89-4EN~ 02/11/1998
134.10.02 Lorraine Wood stove
16 Technical manual

- The vitro ceramic glass can only be cleaned using a
soft cloth and stove glass cleaner, available from your
Franco Belge Dealer. DO NOT USE ABRASIVES
- The vitro ceramic glass resists a temperature of
750°C.If the glass should be broken, it is recommended
that only an original factory replacement should be
fitted.
- All covering and finishing panels can be rubbed with a
soft brush, dry, or wiped over with a slightly damp cloth.
In the event of condensation or accidentally splashing
water on the stove, clean the areas concerned before
they dry.
3.6. Trouble Shooting
Problem Probable causes - Corrective action
Fire difficult to start
Fire goes out Wood green, too damp or poor quality - Use the recommended fuel
Logs are too big - To light the fire, use small, very dry twigs. To maintain the fire, use
split logs
Air starvation - Open lower spin wheel and top air control lever
Insufficient draught - Check that the flue is not obstructed, sweep it if necessary
- Seek advice from a chimney specialist
Fire burns too quickly Too much draught - Ensure that the lower spin wheel is closed
- Partially close the top air control lever
Excessive draw - Install a draught stabiliser.Consult your Dealer
Poor quality wood - Do not continuously burn small wood, sticks, bundles, carpentry
offcuts (plywood, pallets), etc.
Smokes when lighting up Flue duct is cold - Burn paper and kindling wood to increase heat
Room is in decompression - In houses equipped with mechanical ventilation, partly open a
window until the fire is well established
Smokes while burning Draught is insufficient - Consult a chimney specialist.
- Check that the flue is not obstructed, sweep if necessary
Down draught - Install an anti-down draught cowl. Consult your Dealer.
Room is in decompression - In houses equipped with CMV, an outside air intake must be
installed for the chimney
Low heat output Incorrect Fuels - Use the recommended fuel
Document n° 89-4EN~ 02/11/1998
Wood stove Lorraine 134.10.02
Technical manual 17

4.Spare parts
When ordering spare parts, specify the stove type and
serial number, including the colour index (on the
guarantee or identification plate), the name of the part
and the part number.
Example : Lorraine wood stove, Ref. 134 10 02 Y,
Base 300455 60.
N° Code Description ............. Type.... Qty
1 100956 .. Axle .......................01
2 110405 .. Hingepin ............6x35.....02
3 134749 .. Pin................4x20.....01
4 142301 .. Adhesiverope ................0,85m
5 142336 .. Gasket............ 300x10x3 ...01
6 157924 .. Descriptiveplate................01
7 158541 .. Handle......................01
8 166003 .. Spring............. 11x15 ....01
9 181604 .. Ceramicrope..........10x4....1,00m
10 181615 .. Ceramicrope..........Ø12....3,14m
11 188728 .. Ceramicglass .......375x190x5...01
12 189103 . . Screw .............27x8x6....01
13 205330 .. Backpanel ...................01
14 221200 66 Strikingplate..................01
15 224022 .. Ash-pan.....................01
16 260537 .. Heatshield ...................01
17 300105 59 B.LorF.R.leg..................02
18 300217 59 B.R.orF.L.leg.................02
19 300455 60 Base.......................01
20 301515 66 Doorlock ....................01
21 301742 .. Airdamper ...................01
22 302141 .. Topplate ....................01
23 303718 .. Blankingplate .................01
24 303827 59 Fluecollar........... Ø139 ....01
25 305009 .. Sidewall ....................02
26 305114 .. Backwall ....................01
27 306215 .. Backwall ....................01
28 307416 .. Fuelretainer ..................01
29 309215 .. Woodgrate...................01
30 309825 .. Frontplate ...................01
31 309933 .. Maindoor....................01
32 310711 .. R.sidepanel..................01
33 310811 .. L.sidepanel ..................01
34 319707 .. Gratesupport..................01
35 323210 .. Fluebaffle....................01
36 327801 .. Clamp......................01
37 407202 60 Glassretainer..................01
38 415504 60 Poker ......................01
39 808001 60 Handtool....................01
42 72406 .. Coalkit .....................01
43 308710 .. Coalgrate....................01
44 224023 .. Ash-pan.....................01
Document n° 89-4EN~ 02/11/1998
134.10.02 Lorraine Wood stove
18 Technical manual

Document n° 89-4EN~ 02/11/1998
Wood stove Lorraine 134.10.02
Technical manual 19

❧Warranty certificate ❧
❧ Legal warranty
Our products are guaranteed for twelve months against
any defect, flaw or imperfection. During this time, all parts
judged defective by our Warranty control department may
be replaced in our workshops. Incidental costs of transpor-
tation and packing payable by the buyer.
Some parts or components have a longer warranty period :
- Cast-iron shell of boiler : 3 years
- Steel shell of boiler : 3 years
- Removable or independent stainless steel hot water cy-
linder : 5 years
- Independent enamelled steel hot water cylinder : 3 years
- Incorporated circulating pump : 2 years.
❧ Terms of the warranty
This warranty is only valid if :
- The unit has been installed and checked by a professio-
nal installer before operating,
- All installation and adjustment instructions listed in the
technical manual supplied with the unit have been follo-
wed,
- All operation and maintenance instructions have been
followed.
This warranty does not cover :
- Lamps, fuses, spark plugs, cast iron parts directly in
contact with burning coal and wood, firebricks, glasses .
- Any damage resulting from the use of fuel not recommen-
ded in our instructions ;
- Parts which are damaged by external causes such as
unadapted chimneys, thunderstorms, damp, faulty pres-
sure or fail in pressure, thermic anomalies, explosions,
etc...
- Electrical parts which are deteriorated by any connection
or use on a supply circuit with voltage within 10% of the
indicted voltage (230 V).
Material subject to modifications without prior notice. This
manual does not engage the responsability of
FRANCO BELGE.
* Nameandaddressofinstaller:________________________________________
____________________________________________________________
( Téléphone:_______________________
* Name and address of customer :
___________________________________________________________
___________________________________________________________
Date of installation :
___ ___ / ___ ___ / ___ ___ ___ ___
Model of the appliance : q 1341002
Color : ❑Y
Serial number :
___ ___ ___ ___ ___ ___
• This certificate has to be completed and kept carefully.
Incaseofclaims,sendacopyofthisto :
Fonderies FRANCO-BELGES, rue Orphée Variscotte, 59660 MERVILLE, FRANCE.
Document n° 89-4EN~ 02/11/1998
