Frico RAR200A User manual

RAR 200 A/E/W
SE
GB
FR
NO
DE
ES
NL
16
20
25
29
34
39
44
49
IT

2
RAR 200 A/E/W
Dimensions and connections
1002/1512
940/1450
1042/1552
494
449
392
432
210
M8
DN15 (1/2”)
20
275
40
20
92/96
20
2003
960 (W), 1000 (A/E) 980 (W), 940 (A/E)
2042
275
40
1002 20
AR210/AR215
AR220
AR210/215A/E
AR220A/E
198
RAR210/RAR215
RAR210/215A/E
RAR220
RAR220A/E

3
RAR 200 A/E/W
Mounting and installation
Fig. 1:The mounting brackets on delivery.
Fig. 2: Mounting on threaded bars.
Fig. 3: Removal of bottom plate
12
Fig. 4: Function of the snap fixing
90°
AR
Service hatch

4
RAR 200 A/E/W
Minimum distance
Min 1,8 m
Fig. 5 Minimum distance to the floor for RAR200E.
Mounting and installation

5

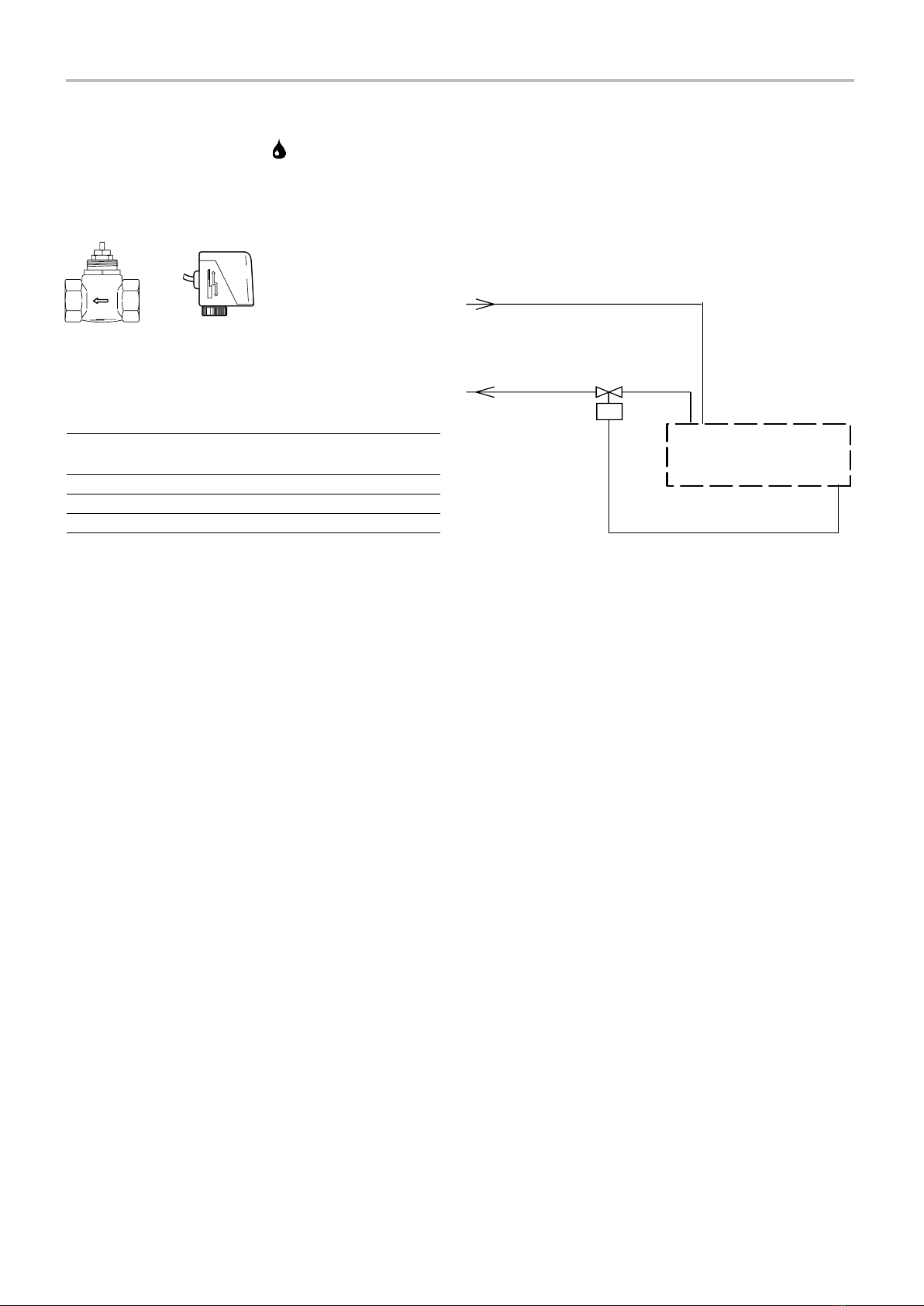

RAR 200 A/E/W
TVV20/25
SD20
Air curtain
SD20TVV20/25
TVV20/25 och SD20
Water regulators
Accessories
Type RSK-nr
[SE]
TVV20 672 70 35
TVV25 672 70 36
SD20 672 70 37

6
RAR 200 A/E/W

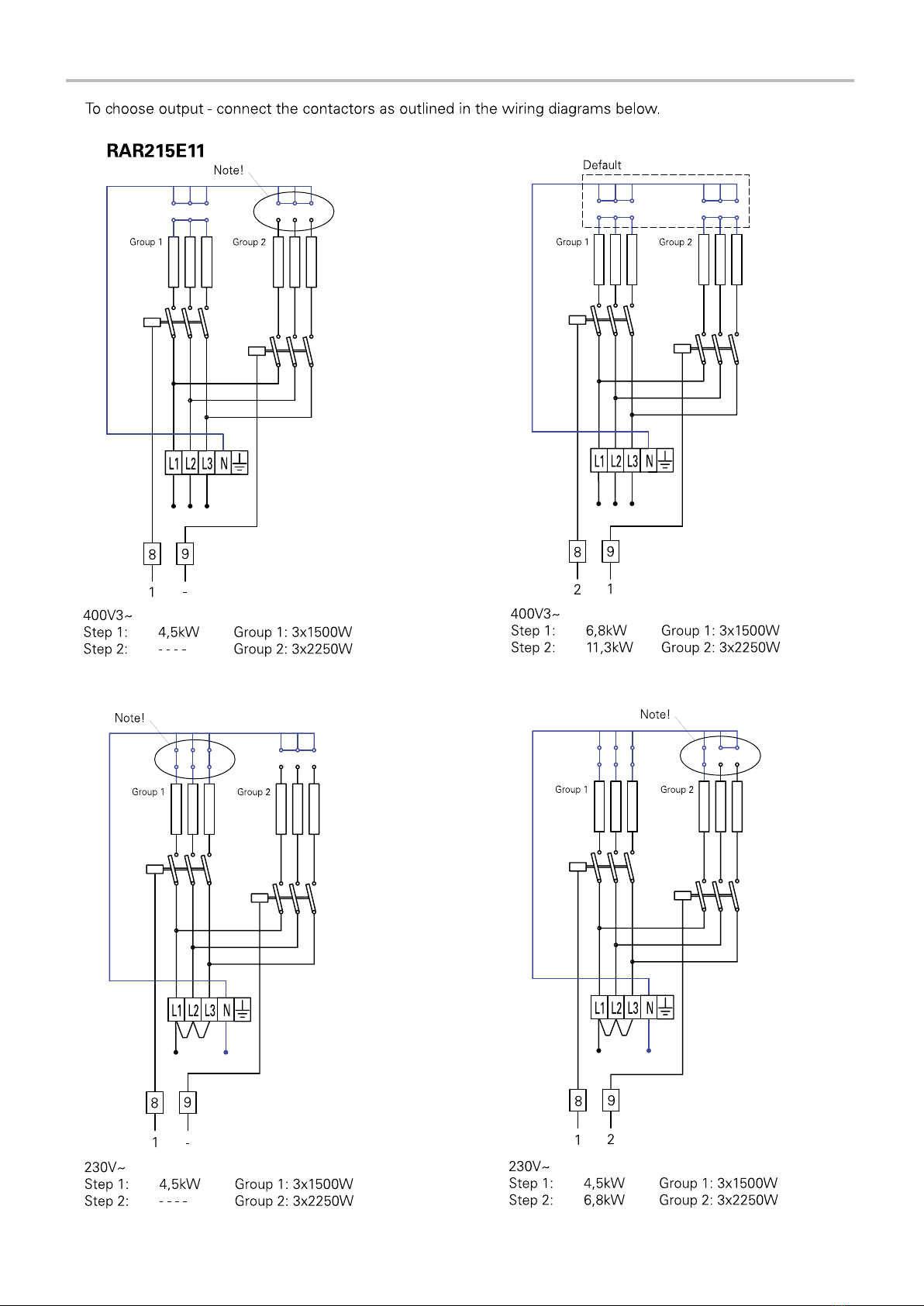

Wiring diagrams RAR200A
Internal / Ambient regulation option
Group 2
Group 1
Switching box (Brass plates)
RAR210E09
RAR215E11
RAR220E18
400V3~ 230V~
Wiring diagrams RAR200E
RAR210A
RAR215A
RAR220A
LN 213 64 5
Black
Black
Brown
Brown
M
~
°C
230V~
2
33
1
1
Blue
Blue
2
1
3
RAR215A
3µF
RAR210A
5µF
4µF
7µF
6µF
12µF
RAR220A
3µF
10µF
14µF
24
5
13
SB0
7

Wiring diagrams RAR 200 E
Internal
RAR220E
RAR220E
RAR200E
RAR200E
RAR220E RAR200E
NOTE! Remove the internal
fuse in the slave unit(s)
Master-slave
RAR220E18 RAR210E09
RAR215E11
234518910
711
SB
7
RAR 200 A/E/W

8
RAR 200 A/E/W

9
RAR 200 A/E/W

10
RAR 200 A/E/W

L
2
1
5
3
4
6
7
c
°
TS2
8 9
400V3N~
RAR200E
2456
1
N
L3
L2 N
L1
L
Only valid for RAR220E
400V3N~
L3
L2 N
L1
L
234518910
711
SB
8 9
400V3N~
RAR200E
2456
1
L3
L2 N
L1
L
L
2
1
5
3
4
6
7
c
°
TS2
11
14
12
L
N
DC
DC
MDCN
Door
cont
act
21
24
22
31
34
32
N
Only valid for RAR220E
400V3N~
L3
L2 N
L1
L
SB
Level 2
Wiring diagrams RAR200E
Level 1
11
RAR 200 A/E/W

Level 2
RAR200W
RAR200W
RAR200W
SD20
TVV20
L
2
15
3467N
c
°
TS2
24
L
DC
DC
MDCN
Door
contact
21
22
N
RAR210W
RAR215W
RAR220W
LN 213 64 5
Black
Black
Brown
Brown
M
~
°C
2
33
1
1
Blue
Blue
2
1
3
RAR215W
3µF
RAR210W
5µF
4µF
7µF
6µF
12µF
RAR220W
3µF
10µF
14µF
24
5
13
SB0
7
230V~
12
RAR 200 A/E/W

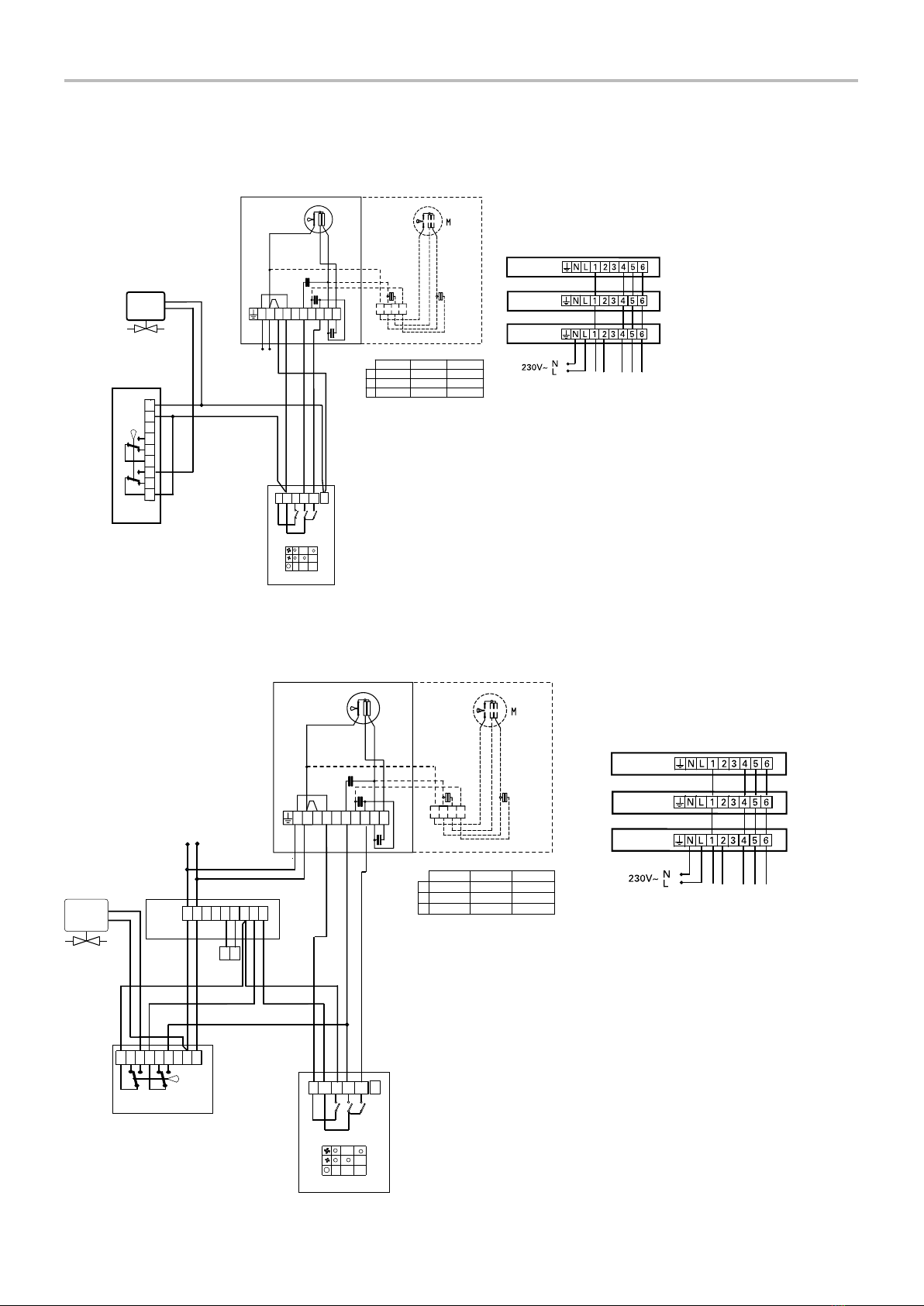

Wiring diagrams RAR200 W
Level 1
L
2
1
3
4
6
7
TS2
N
5
°C
RAR210W
RAR215W
RAR220W
LN 213 64 5
Black
Black
Brown
Brown
M
~
°C
230V~
2
33
1
1
Blue
Blue
2
1
3
RAR215W
3µF
RAR210W
5µF
4µF
7µF
6µF
12µF
220W
3µF
10µF
14µF
SD20
TVV20
RAR200W
RAR200W
RAR200W
24
5
13
SB0
7

13
RAR 200 A/E/W
Se www.frico.se för ytterligare beräkningar.
*1) Rekommenderad utgående lufttemperatur för en god komfort med optimerat effektuttag.
*2) Nominell effekt vid given framlednings- och returtemperatur.
- = vid rådande vattentemperaturer och luftflöden kommer utgående lufttemperatur vara lägre än 35 °C.
Supply water temperature:110 °C
Room temperature: +18 °C
Outlet air temperature: +35 °C*1
Water temperature: 110/80 °C
Room temperature: +18 °C
Type Fan
position
Airflow
[m3/h]
Output
[kW]
Return water
temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
Output *2
[kW]
Outlet
air temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
RAR210W max 1000 5,8 44,1 0,02 1,6 9,8 46,9 0,08 15,6
min 700 4,0 38,7 0,01 0,7 7, 9 51,3 0,06 10,5
RAR215W max 1600 9,2 45,8 0,04 0,9 15,6 46,8 0,13 8,3
min 1000 5,8 39,6 0,02 0,3 11,7 52,5 0,10 5,0
RAR220W max 2000 11,5 44,3 0,04 1,4 19,5 46,7 0,16 14,2
min 1400 8,1 39,0 0,03 0,7 15,7 51,0 0,13 9,6
Supply water temperature:90 °C
Room temperature: +18 °C
Outlet air temperature: +35 °C*1
Water temperature: 90/70 °C
Room temperature: +18 °C
Type Fan
position
Airflow
[m3/h]
Output
[kW]
Return water
temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
Output *2
[kW]
Outlet
air temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
RAR210W max 1000 5,8 49,4 0,03 3,7 8,0 41,5 0,10 23,0
min 700 4,0 43,1 0,02 1,6 6,4 45,0 0,08 15,5
RAR215W max 1600 9,2 50,5 0,06 2,1 12,7 41,4 0,16 12,3
min 1000 5,8 43,1 0,03 0,7 9,5 46,1 0,12 7, 3
RAR220W max 2000 11,5 49,7 0,07 3,4 15,8 41,3 0,19 20,3
min 1400 8,1 43,4 0,04 1,4 12,7 44,8 0,16 14
Supply water temperature: 80 °C
Room temperature: +18 °C
Outlet air temperature: +35 °C*1
Water temperature: 80/60 °C
Room temperature: +18 °C
Type Fan
position
Airflow
[m3/h]
Output
[kW]
Return water
temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
Output *2
[kW]
Outlet
air temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
RAR210W max 1000 5,8 52,6 0,05 7, 6 6,6 37,3 0,08 16,5
min 700 4,0 45,8 0,03 2,7 5,3 40,2 0,06 11,1
RAR215W max 1600 9,2 53,3 0,08 4,2 10,4 37,2 0,13 8,7
min 1000 5,8 45,3 0,04 1,2 7, 0 41,0 0,10 5,2
RAR220W max 2000 11,5 52,9 0,10 7, 0 13 37,2 0,16 15
min 1400 8,1 46,1 0,06 2,5 10,4 40,0 0,13 10,1
Supply water temperature: 70 °C
Room temperature: +18 °C
Outlet air temperature: +35 °C*1
Water temperature: 70/50 °C
Room temperature: +18 °C
Type Fan
position
Airflow
[m3/h]
Output
[kW]
Return water
temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
Output *2
[kW]
Outlet
air temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
RAR210W max 1000 5,8 56,3 0,10 26,5 5,1 33,1 0,06 10,9
min 700 4,0 49,0 0,05 6,5 4,1 35,4 0,05 7, 4
RAR215W max 1600 9,2 56,4 0,17 14,3 8,1 32,9 0,10 5,7
min 1000 5,8 47,8 0,06 2,6 6,1 35,9 0,07 3,4
RAR220W max 2000 11,5 56,5 0,21 24,9 10,2 33,0 0,12 9,9
min 1400 8,1 49,4 0,10 6,2 8,2 35,2 0,10 6,7
Output charts water RAR200
RAR200 W

14
RAR 200 A/E/W
Supply water temperature: 60 °C
Room temperature: +18 °C
Outlet air temperature: +35 °C*1
Water temperature: 60/40 °C
Room temperature: +18 °C
Type Fan
position
Airflow
[m3/h]
Output
[kW]
Return water
temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
Output *2
[kW]
Outlet
air temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
RAR210W max 1000 – – – – 3,7 28,8 0,04 6,3
min 700 4,0 52,6 0,01 43,9 3,0 30,5 0,04 4,3
RAR215W max 1600 – – – – 5,8 28,6 0,07 3,2
min 1000 5,8 50,8 0,15 12,8 4,3 30,7 0,05 1,9
RAR220W max 2000 – – – – 7, 3 28,8 0,09 5,7
min 1400 8,1 53,0 0,28 43,5 5,9 30,4 0,07 3,8
Supply water temperature: 55 °C
Room temperature: +18 °C
Outlet air temperature: +35 °C*1
Water temperature: 55/35 °C
Room temperature: +18 °C
Type Fan
position
Airflow
[m3/h]
Output
[kW]
Return water
temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
Output *2
[kW]
Outlet
air temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
RAR210W max 1000 – – – – 2,9 26,7 0,04 4,3
min 700 – – – – 2,4 28,0 0,03 2,9
RAR215W max 1600 – – – – 4,5 26,4 0,05 2,2
min 1000 – – – – 3,4 28,0 0,04 1,3
RAR220W max 2000 – – – – 5,8 26,6 0,07 3,9
min 1400 – – – – 4,7 27,9 0,06 2,6
Output charts water RAR200
RAR200 W
Se www.frico.se för ytterligare beräkningar.
*1) Rekommenderad utgående lufttemperatur för en god komfort med optimerat effektuttag.
*2) Nominell effekt vid given framlednings- och returtemperatur.
- = vid rådande vattentemperaturer och luftflöden kommer utgående lufttemperatur vara lägre än 35 °C.

15
RAR 200 A/E/W
*1) Conditions: Distance to the unit 5 metres. Directional factor: 2. Equivalent absorption area: 200 m².
At lowest/highest airflow.
*2) ∆t = temperature rise of passing air at maximum heat output and lowest/highest airflow.
*3) Applicable at water temperature 80/60 °C, air temperature, in +18 °C.
RAR200E is delivered as 9 kW, 11 kW and 18 kW (400V3N~) models, but they are convertible to 230V~ and
different outputs as shown in above table.
Protection class RAR200A/E/W: normal design (IP20).
CE compliant.
Technical specifications |RAR200 A without heat 1
Type Output
[kW]
Airflow
[m3/h]
Sound level*¹
[dB(A)]
Voltage
[V]
Amperage
[A]
Length
[mm]
Weight
[kg]
RAR210A 0 650/1200 34/50 230V~ 0,5 1042 18
RAR215A 0 950/1750 34/50 230V~ 0,6 1552 25
RAR220A 0 1300/2400 40/54 230V~ 1,0 2042 36
Technical specifications | RAR200 E electrically heated 3
Type Output
steps
400V3N~
[kW]
Output
steps
230V~
[kW]
Airflow
[m3/h]
Sound
level*¹
[dB(A)]
∆t*2
[°C]
Voltage
[V]
Amperage
400V3N~
[A]
Amperage
230V~
[A]
Length
[mm]
Weight
[kg]
RAR210E09 3 - 650/1200 34/50 13/7 400V3N~ 4,3 - 1042 23
6/9 - 650/1200 34/50 41/22 400V3N~ 13 - 1042 23
- 3 650/1200 34/50 13/7 230V~ - 13 1042 23
- 3/5 650/1200 34/50 23/12 230V~ - 22 1042 23
RAR215E11 4,5 - 950/1750 34/50 14/8 400V3N~ 6,5 - 1552 32
6,8/11,3 - 950/1750 34/50 35/20 400V3N~ 16 - 1552 32
- 4,5 950/1750 34/50 14/8 230V~ - 20 1552 32
- 4,5/6,8 950/1750 34/50 21/12 230V~ - 30 1552 32
RAR220E18 6 - 1300/2400 40/54 13/7 400V3N~ 8,7 - 2042 44
12/18 - 1300/2400 40/54 41/22 400V3N~ 26 - 2042 44
- 6 1300/2400 40/54 13/7 230V~ - 26 2042 44
- 6/10 1300/2400 40/54 23/12 230V~ - 43 2042 44
Technical specifications |RAR200 W water heated 2
Type Output*³
[kW]
Airflow
[m3/h]
Sound
level*1
[dB(A)]
∆t*2,3
[°C]
Watervolume
[l]
Voltage
[V]
Amperage
[A]
Length
[mm]
Weight
[kg]
RAR210W 6,6 700/1000 41/49 24/21 0,5 230V~ 0,4 1042 21
RAR215W 10,4 1000/1600 37/50 24/20 0,9 230V~ 0,6 1552 39
RAR220W 13,0 1400/2000 44/53 23/20 1,1 230V~ 1,0 2042 42

SE
16
Montage- och bruksanvisning
Allmänna anvisningar
Läs noga igenom denna bruksanvisning
före installation och användning. Spara
manualen för framtida bruk.
Garantin gäller endast om montage-
och bruksanvisning har följts och
produkten använts såsom däri är
beskrivet.
Användningsområde
RAR200 är särskilt lämplig för miljöer
där designen är viktig. Den monteras
infälld i undertaket över entréer
och andra låga dörrar med höjder
upp till 2,5 meter. Tack vare den
låga inbyggnadshöjden kan RAR200
monteras även där det är trångt. Den
infällda installationen och den låga
ljudnivån gör RAR200 mycket diskret.
Kapslingklass: IP20
Funktion
Luften sugs in underifrån och blåses
ut neråt så att den skärmar av
öppningen och minimerar värmeläckage
genom den. För bästa ridåverkan ska
aggregaten täcka hela öppningens bredd.
Gallret som riktar luften är justerbart
och vrids normalt något utåt så att
luftstrålen hindrar den inkommande
kalla luften. Lufthastigheten justeras till
önskat luftflöde.
Luftridåns effektivitet beror på hur
stor belastningen är på den aktuella
porten.
Observera att undertryck i lokalen
försämrar luftridåns effektivitet
väsentligt. Ventilationen bör därför
vara balanserad!
Montering
RAR200 monteras horisontellt med
utblåsriktningen nedåt så nära porten
som möjligt, dold i undertak. Det enda
som syns är underdelen av apparaten
som ligger i nivå med undertaket.
Vid breda öppningar kan flera aggregat
monteras direkt intill varandra.
Se till att underplåten är åtkomlig och
kan öppnas helt.
Minsta avstånd från utlopp till golv är
1800 mm (se fig.5).
1.Upphängningskonsolerna (4 st, 6 st
på 2 metersaggregat) är vid transport
fastmonterade på aggregatet. Lossa på
dessa, vänd på dem och skruva fast på
aggregatet enligt figur 1 på s.3.
2.Häng upp på gängade stänger (M8)
enligt figur 2 på s.3 (ingår ej).
3.Justera höjden med översta muttern
så att ramen är i nivå med undertaket.
Lås med den undre muttern.
Elinstallation
Installationen, som ska föregås av en
allpolig brytare med ett brytavstånd
om minst 3 mm, ska utföras av
behörig installatör och i enlighet med
denna bruksanvisning samt gällande
föreskrifter.
1.Underplåten/serviceluckan öppnas
genom att lossa snäppfästen på
aggregatets undersida (vrides 90°) och
sedan lossa underplåten från listen. Se
fig. 3 och 4.
2.RAR200A: Anslutning av
manöverkabel görs på aggregatet sida
eller ovansida, med 2x1,5 mm² + jord.
RAR200E: Anslutning görs på
aggregatets sida eller ovansida,
med en femledarkabel med
forts. på nästa sida

SE
17
jordledare. Största kabeldiameter för
anslutningsplinten är 16 mm².
RAR200W: Anslutning av
manöverkabel görs på aggregatet sida
eller ovansida, med 2x1,5 mm² + jord.
Använda kabelgenomföringar måste
säkerställa kravet på kapslingsklass.
3. Stäng underplåten/serviceluckan
och se till att snäppfästena låser fast
ordentligt.
Se kopplingsschema.
RAR200E:
Aggregaten kan kopplas om mellan
olika effekter och för 230V~/400V3~.
Kopplingsrummet sitter på aggregatets
högra sida, sett inifrån lokalen.
Omkopplingsplinten sitter på den
vänstra sidan. På 2 meters-aggregatet
sitter de två omkopplingsplintarna i
mitten och kopplingsrummen ute på
sidorna. För 2-meters aggregat krävs
dubbla kraftmatningar.
Uppstart (E)
När apparaten används för första gången
eller efter ett längre uppehåll, kan det
komma rök eller lukt från damm eller
smuts som samlats på elementen. Detta
är helt normalt och försvinner efter en
kort stund.
Type Effekt
[kW]
Spänning
[V]
Minimiarea
[mm²]
RAR210E09 3 400V3N~ 1,5
6 400V3N~ 1,5
9 400V3N~ 2,5
3 230V~ 2,5
5 230V~ 6
RAR215E11 4,5 400V3N~ 1,5
6,8 400V3N~ 1,5
11,3 400V3N~ 4
4,5 230V~ 4
6,8 230V~ 10
RAR220E18 6(2x3) 400V3N~ 1,5
12(2x6) 400V3N~ 1,5
18(2x9) 400V3N~ 2,5
6(2x3) 230V~ 2,5
10(2x5) 230V~ 6
forts. på nästa sida
Anslutning av vattenbatteri (W)
Installationen skall utföras av behörig
installatör.
Vattenbatteriet består av kopparrör
med flänsar av aluminium och är
avsett att användas i ett slutet system.
Batteriet får inte anslutas till färskt eller
syresatt vatten.
Observera att aggregatet ska föregås
av en reglerande ventil, se t.ex.
ventilsatser.
Anslutning av vattenbatteri sker
via de anslutningar med DN15 (1/2"),
invändig gänga, som finns till höger
på aggregatets ovansida (sett från
insidan av lokalen). På AR220W sitter
anslutningarna i mitten av aggregatet.
Luftningsventil ska anslutas på
högpunkt utanför aggregatet. Luftnings-
och avtappningsventil ingår inte i
aggregatet.
Anslutningarna till batteriet ska
förses med avstängningsventiler för att
möjliggöra problemfri demontering.
Observera att vid montering av
rörkoppling skall röranslutningarna i
aggregatet hållas fast med ett verktyg för
att undvika skador och läckage.
lnjustering av luftridån och luftström
Luftstrålens riktning och hastighet ska
justeras med hänsyn till belastningen
på porten. Tryckkrafter påverkar
luftströmmen så att den böjer av inåt
i lokalen (vid uppvärmd lokal och kall
uteluft).
Luftströmmen bör därför riktas utåt
för att stå emot belastningen. Generellt
kan sägas att ju större belastning desto
större vinkel krävs.
Grundinställning varvtal
Fläkthastigheten då porten är
öppen ställs in med hjälp av
varvtalsregleringen. Observera att
utblåsriktning och varvtal kan behöva
finjusteras beroende på portens
belastning.

SE
18
Filter (W)
Vattenbatteriets luftsida skyddas mot
nedsmutsning och igensättning av ett
filter som täcker batteriets frontyta.
Service, reparation och skötsel
Vid all service, reparation och underhåll
gör först enligt följande:
1.Bryt strömmen.
2.Underplåten/serviceluckan öppnas
genom att lossa snäppfästen på
aggregatets undersida (vrides 90°) och
sedan lossa underplåten från listen.
Se fig. 3 och 4.
3. Efter service, reparation och skötsel
stäng underplåten/serviceluckan
och se till att snäppfästena låser fast
ordentligt.
Skötsel
Apparatens filter bör rengöras
regelbundet för att säkerställa
ridåverkan och värmeavgivning från
apparaten. Hur ofta beror på de lokala
omständigheterna. Ett igensatt filter
innebär inte någon risk, men apparatens
funktion uteblir.
1 Bryt strömmen.
2 Underplåten/serviceluckan öppnas
genom att lossa snäppfästen på
aggregatets undersida (vrides 90°) och
sedan lossa underplåten från listen.
Se fig. 3 och 4.
3 Ta ut filtret och dammsug eller tvätta
det. Om filtret är mycket igensatt kan
det behövas bytas.
Eftersom fläktarnas motorer och
övriga komponenter är underhållsfria
krävs inget annat underhåll än
regelbunden rengöring, hur ofta beror
på de lokala omständigheterna dock
minst två gånger per år. Insugs- och
utblåsgaller, fläkthjul och element
kan dammsugas eller torkas av med
torr trasa. Vid dammsugning använd
borste för att inte skada ömtåliga delar.
Undvik starkt basiska eller syrahaltiga
rengöringsmedel.
Överhettning
Luftridåaggregat med elvärme är försett
med temperaturbegränsare. Om den har
löst ut pga överhettning, återställs den
på följande sätt:
1.Bryt strömmen med den allpoliga
brytaren.
2.Låt elbatteriet svalna.
3.Fastställ orsaken och åtgärda felet
som orsakade överhettningen.
Återställning görs på följande sätt:
1.Lokalisera den röda knappen som
sitter inuti luftridåaggregatet. Den är
synlig och åtkomlig genom att öppna
underplåten. Knappen sitter utanför
kopplingsrummet. På 2 meters-
varianten sitter en röd knapp utanför
respektive kopplingsrum.
2.Tryck in den röda knappen tills ett
klick hörs.
3.Koppla in luftridåaggregatet igen.
Motorerna, i alla luftridåaggregaten, har
en inbyggd termokontakt till skydd mot
överhettning. Återställningen av denna
sker automatiskt då motorn har svalnat.
Fläktbyte
1.Undersök vilken av fläktarna som inte
fungerar.
2.Lossa kablarna till fläkten.
3.Lossa fläktens fästskruvar och lyft ut
fläkten.
4.Montera den nya fläkten enligt
ovanstående i omvänd ordning.
Byte av elelement/batteri (E)
1.Märk och lossa kablarna till
elelementet/batteriet.
2.Lossa fästskruvarna som låser
elelementet/batteriet i aggregatet och
lyft ut elelementet/batteriet.
3.Montera det nya elelementet/batteriet
enligt ovanstående i omvänd ordning.
forts. på nästa sida

SE
19
Byte av vattenbatteri (W)
1. Stäng av vattentillförseln till
aggregatet.
2. Lossa anslutningarna till
vattenbatteriet.
3. Lossa fästskruvarna som låser
batteriet i aggregatet och lyft ut
batteriet.
4. Montera det nya batteriet enligt
ovanstående i omvänd ordning.
Felsökning
Om fläktarna inte går eller inte blåser
tillräckligt, kontrollera följande:
• Att manöverspänning nns fram till
aggregatet; kontrollera säkringar,
arbetsbrytare, eventuellt kopplingsur/
termostat som startar/stoppar
aggregatet.
• Att eventuell varvtalsreglering är rätt
inställd.
• Att eventuell gränslägesbrytare
fungerar.
• Att motorernas termokontakt inte har
löst ut.
• Att insugsgallret/ltret inte är
smutsigt.
Om det inte blåser varmt, kontrollera
följande:
• Kontrollera att inställningar av
termostat, brytare etc är ställda så att
apparaten kan förväntas ge värme.
För aggregat med elvärme kontrollera
även följande:
• Att spänning nns fram till
elvärmebatteriet; kontrollera säkringar
temperatur.
• Att överhettningsskyddet inte har löst
ut.
För aggregat med vattenbatteri
kontrollera även följande:
• Att vattenbatteriet är avluftat.
• Att vattenödet är tillräckligt.
• Att inkommande vatten är tillräckligt
varmt.
Om felet ej kan avhjälpas, tag kontakt
med behörig servicetekniker.
Jordfelsbrytare (E)
När installationen är skyddad av
jordfelsbrytare och denna löser ut vid
inkopplingen kan detta bero på fukt i
värmeelementen. När ett aggregat som
innehåller värmeelement inte använts
under en längre tid eller lagrats i fuktig
miljö kan fukt tränga in. Detta är inte
att betrakta som ett fel utan åtgärdas
enklast genom att aggregatet kopplas in
via ett uttag utan jordfelsbrytare varvid
elementen torkar.
Torktiden kan variera från någon timma
till ett par dygn. l förebyggande syfte
är det lämpligt att anläggningen tas
i drift kortare stunder under längre
användningsuppehåll.
Säkerhet
• Vidallainstallationeravelvärmda
produkter bör jordfelsbrytare 300 mA
för brandskydd användas.
• Säkerställattområdetkring
apparatens insugs- och utblåsgaller
hålls fritt från material som kan
hindra luftströmmen genom
apparaten!
• Apparatenkanviddrifthahetaytor!
• Apparatenfårejövertäckashelt
eller delvis med kläder eller dylikt
material, då överhettning av
apparaten kan medföra brandfara!
(E)
• Dennaapparatkananvändasav
barn över 8 år och av personer
med nedsatt fysisk, känslomässig
eller mental förmåga, och av
personer med bristande erfarenhet
eller kunskap, under förutsättning
att de övervakas eller att de får
anvisningar angående säker
användning av apparaten och
dess inneboende faror. Barn får ej
leka med apparaten. Rengöring
och underhåll skall utföras av
användaren och får inte utföras av
barn utan övervakning.

GB
20
Assembly and operating instructions
General Instructions
Read these instructions carefully before
installation and use. Keep this manual
for future reference.
The guarantee is only valid if the units
are used in the manner intended by
the manufacturer and in accordance
with the mounting and operating
instructions.
Application area
RAR200 is especially suited for
environments with high demands in
respect of design. It is recessed in
ceilings above entry doors and other
small doors where the height is no
greater than 2,5 metres. A low height
makes it possible to install RAR200
where ceiling space is limited. The
recessed installation and low sound level
makes RAR200 very discreet.
Protection class: IP20
Operation
Air is drawn in from underneath and
blown out downwards towards the
entrance so that it shields the door
opening and minimises heat loss. To
get the best curtain effect, the unit
must extend the full width of the door
opening.
The grille for directing exhaust air
is adjustable and is normally angled
outwards to achieve the best protection
against incoming cold air. The air speed
is adjusted to the desired airflow.
The efficiency of the air curtain
depends on the air temperature,
pressure differences across the doorway
and any wind pressure.
NOTE! Negative pressure in the
building considerably reduces the
efficiency of the air curtain. The
ventilation should therefore be
balanced!
Installation
RAR200 unit is installed horizontally
with the supply air grille facing
downwards as close to the door as
possible, concealed in the false ceiling.
The only visible part of the unit is the
underside that is level with the ceiling.
For the protection of wider doorways,
several units can be mounted next to
each other.
Ensure that the base plate is
accessible and can be fully opened.
The minimum distance from the
outflow to the floor is 1800 mm (see fig.
5).
1.The mounting brackets (x 4, x 6 on
the 2 metre units) are fixed to the unit
during transport. Loosen these, turn
them around and screw into place on
the unit according to figure 1 on p.3.
2.Hang up on threaded bars (M8)
according to figure 2 on p.3 (not
included).
3.Adjust the height using the upper
nut so that the frame is level with the
ceiling. Lock using the lower nut.
Electrical installation
The installation, which should be
preceded by an omnipolar switch with
a contact separation of at least 3 mm,
should only be wired by a competent
electrician and in accordance with the
latest edition of IEE wiring regulations.
1. The base plate/service hatch is
opened by loosening the snap fixings
located on the down side (turn 90°)
and then loosening the base plate
from the rim. See fig. 3 and 4.
2. RAR200A: The connection to the
unit’s side or top is made with 2x1,5
mm² + earth.
RAR200E: The connection to the
cont. on next page
