FUXON RL-MINI EB User manual

070-50135
BEDIENUNGSANLEITUNG FÜR
RÜCKLICHT »RL-MINI EB«
GB Manual for »RL-Mini EB« rear light NL Gebruiksaanwijzing voor »RL-Mini EB«
achterlicht FMode d’emploi pour »RL-Mini EB« Feu arrière IT Istruzioni per
l’ uso »RL-Mini EB« fanale posteriore ES Instrucciones de funcionamiento de la
luz trasera del »RL-Mini EB«

DRÜCKLICHT »RL-MINI EB«
Technische Daten und Hinweise
uMit 3 LEDs
uGeprüft und zugelassen nach StVZO
uDie Rückstrahlerfläche des Rücklichts muss
senkrecht zur Fahrbahn und rechtwinklig
zur Fahrbahnlängsachse ausgerichtet sein.
uNennleistung: 0,6 W
uEingangspannung: 6V (6-12V) DC AC
ACHTUNG
Bei Ausfall einer Leuchtdiode muss die ge-
samte Leuchteinheit ausgetauscht werden!
Wichtig:
Die 6-12V DC Version ist mit dem Symbol
DC AC gekennzeichnet. Es wird darauf hin-
gewiesen, dass
eine Verwendung der 6-12V DC AC Version
nur an Fahrrädern mit elektrischer Tretun-
terstütztung (E-Bikes) erlaubt ist, wenn nach
entladungsbedingter Abschaltung des Unter-
stützungsantriebs noch eine ununterbroche-
ne Stromversorgung der Beleuchtungsanlage
über mindestens zwei Stunden gewährleistet
ist, oder wenn der Antriebsmotor als Licht-
maschine übergangsweise benutzt werden
kann, um auch weiterhin die Lichtanlage mit
Strom zu versorgen.
Die An-/Aus-Schaltung erfolgt über die Steu-
erungseinheit des Fahrrades mit Trethilfe.
Anschluss des Rücklichts:
Befestigung des Rücklichts:
uAnbauhöhe: 250-1200 mm
uBefestigen Sie das Rücklicht mit den dafür vorgesehenen Schrauben, Muttern und Unter-
legscheiben, am Fahrradgepäckträger.
uBei der Befestigung des Rücklichtes ist darauf zu achten, dass die Schrauben nur so fest
angezogen werden, dass sich das Licht nicht von selbst verstellen kann.
Achten Sie vor jeder Fahrt darauf, dass das Rücklicht nicht verdeckt wird.
Rücklichtkabel –
(schwarz+weiß)
Rücklichtkabel +
(schwarz)
RL-Mini EB
DC AC 6 V (6-12 V)
0,6 W
Bezugsachse paralel
zur Fahrzeuglängs-
achse
Fahrtrichtung
Input
50 mm
Input: DC AC
6 V (6-12 V)

REAR LIGHT »RL-MINI EB« GB
Technical facts and references
uWith 3 LEDs
uTested and approved in accordance with
the German Road Traffic Licensing Regula-
tions (StVZO)
uThe reflector surface of the taillight must
be oriented vertically to the road and at a
right angle to the longitudinal axis of the
road.
uNominal performance: 0,6 W
uInput voltage: 6V (6-12V) DC AC
PLEASE NOTE
If an LED fails, the entire light unit must
be replaced!
Important:
The 6-12 V DC version is marked with the
symbol DC AC. It should be noted that the
use of the 6-12 V DC AC version is only
permitted for bicycles with electric assisted
pedalling (e-bikes) if, following a discharge-
based shut-down of the support drive, an
uninterrupted power supply to the lighting
system is ensured for at least two hours, or
if the drive motor can be used temporarily
as a generator in order to continue to supply
power to the lighting system.
The light is switched on/off using the bike
control unit with pedal assistance.

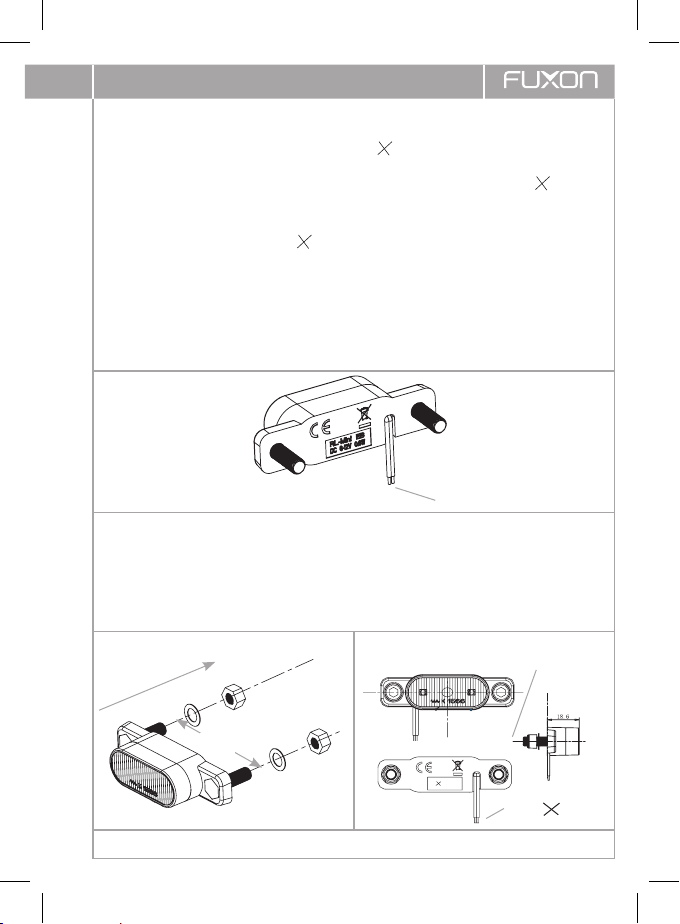

Connecting the rear-light:
Atachment of the rear-light:
uMounting hight: 250-1200 mm
uAttach the rear light with the designated screws,nuts and washers to the carrier of the
bicycle.
uWhen attaching the tail light, make sure that the screws are tightened so tightly that the
light can not.
Before every journey, ensure that the headlight is not covered.
Rear light cable -
black+white)
Rear light cable +
(black)
RL-Mini EB
DC AC 6 V (6-12 V)
0,6 W
Reference axis paralel
to vehicle longitudinal
axis
Direction of travel
Input
50 mm
Input: DC AC
6 V (6-12 V)

NL ACHTERLICHT »RL-MINI EB«
Technische gegevens en aanwijzingen
uMet 3 LEDs
uGekeurd en goedgekeurd volgens StVZO
uHet oppervlak van de achterlamp moet ver-
ticaal ten opzichte van de rijbaan en in een
rechte hoek ten opzichte van de lengteas
van de rijbaan zijn uitgelijnd.
uNominaal vermogen: 0,6 W
uInvoerspanning: 6V (6-12V) DC AC
OPGELET
Als er een lichtgevende diode uitvalt, moet de
volledige lampunit worden vervangen!
Belangrijk:
De 6 - 12 V DC-versie heeft het symbool DC
AC. Er wordt op gewezen dat een gebruik van
de 6 - 12 V DC AC-versie alleen op fietsen
met een elektrische trapondersteuning
(E-Bikes) is toegestaan, wanneer de uitscha-
keling van de ondersteuningaandrijving op
basis van de ontlading nog een ononderbro-
ken stroomvoorziening van de verlichting-
sinstallatie gedurende ten minste twee uur
waarborgt, of wanneer de aandrijfmotor
als dynamo voor de overgang kan worden
gebruikt om ook verder de lichtinstallatie van
stroom te voorzien.
De aan-/uitschakeling vindt plaats via de
regeleenheid van de fiets met traponders-
teuning.

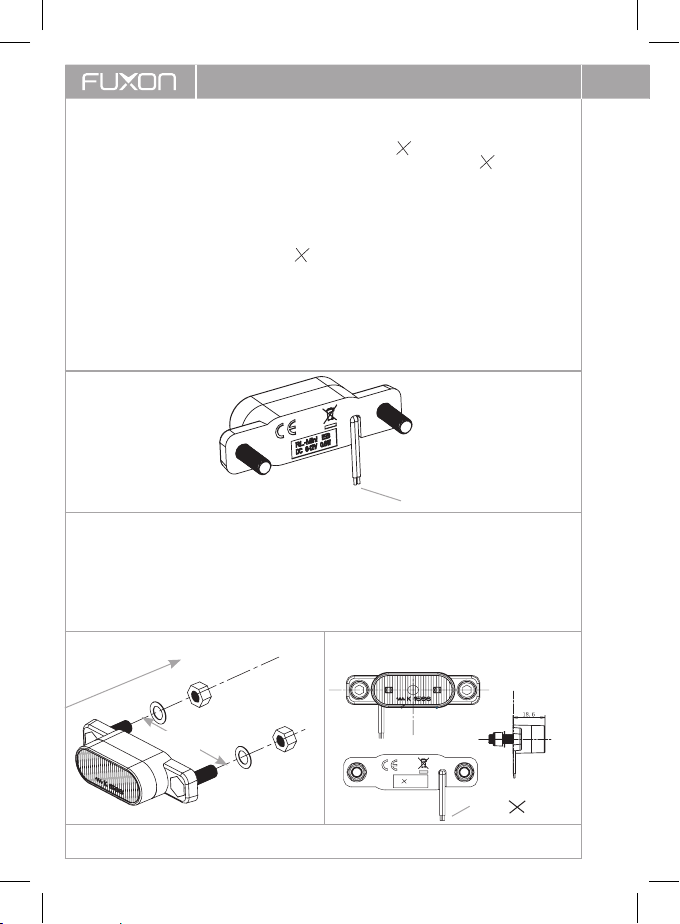

De verlichting monteren:
Bevestiging van het achterlicht:
uMontagehoogte: 250-1200 mm
uBevestig het achterlicht aan de fietsendrager met de meegeleverde schroeven, moeren en
ringen.
uLet er bij het bevestigen van het achterlicht op dat de schroeven alleen worden aangedra-
aid, zodat het licht zich niet kan aanpassen.
Let er voor iedere rit op dat de schijnwerper niet wordt bedekt.
Achterlichtkabel -
(zwart+wit)
Achterlichtkabel + (zwart)
RL-Mini EB
DC AC 6 V (6-12 V)
0,6 W
Referentieas paralel
aan de lengteas van
het voertuig
Richting van de reis
Input
50 mm
Input: DC AC
6 V (6-12 V)

FEU ARRIÈRE »RL-MINI EB« F
Données techniques et recommandations
uAvec 3 LEDs
uTesté et homologué selon les exigences de
circulation routière allemande (StVZO)
uLa surface du catadioptre de la lumière
arrière doit être perpendiculaire à la route
et à l‘axe longitudinal de la chaussée.
uPuissance: 0,6 W
uTension d‘alimentation: 6V (6-12V) DC AC
ATTENTION
Si une diode électroluminesce te tombe en
panne, toute l‘unité d‘éclairage doit être
remplacée !
Important:
La version 6-12 V DC est marquée par le
symbole DC AC. Veuillez noter que l‘utilisati-
on de la version 6-12 V DC AC est seulement
autorisée sur les vélos à assistance électri-
que au pédalage (vélos électriques) si, après
la décharge et l‘arrêt du moteur d‘assis-
tance, l‘alimentation électrique du système
d‘éclairage est maintenue pendant au moins
deux heures ou si le moteur d‘entraînement
peut être utilisé provisoirement comme
alternateur pour continuer à alimenter le
système d‘éclairage.
La fonction arrêt/marche est assurée par
l‘unité de commande du vélo à pédalage
assisté.

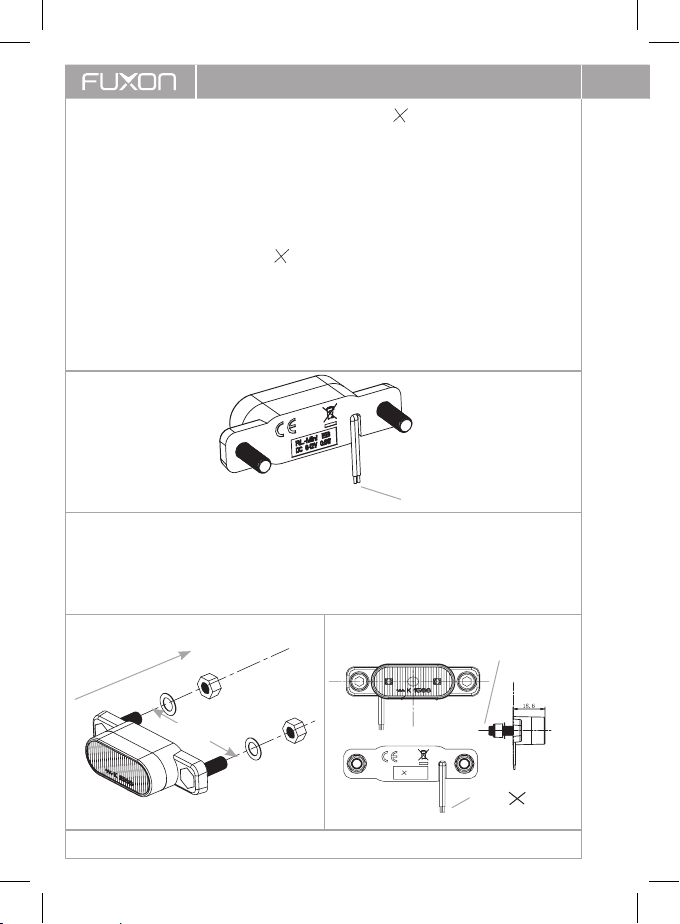

Installation des lumières :
Fixation du feu arrière :
uHauteur de montage : 250-1200 mm
uFixez le feu arrière sur le porte-vélos à l‘aide des vis, écrous et rondelles fournis.
uLorsque vous fixez le feu arrière, veillez à ce que les vis ne soient serrées que de manière à
ce que le feu ne puisse pas s‘ajuster de lui-même.
Assurez-vous avant chaque utilisation que le phare ne soit pas recouvert.
Câble de feu arrière -
(noir+blanc)
Câble de feu arrière + (noir)
RL-Mini EB
DC AC 6 V (6-12 V)
0,6 W
Axe de référence
parallèle à l‘axe longi-
tudinal du véhicule.
Direction du voyage
Input
50 mm
Input: DC AC
6 V (6-12 V)

IT FANALE POSTERIORE »RL-MINI EB«
Dati tecnici e avvisi
uCon 3 LEDs
uVerificato e autorizzato secondo il rego-
lamento sull‘ammissione alla circolazione
stradale (StVZO)
uLa superficie del catarifrangente del fanale
posteriore deve essere orientata in verti-
cale rispetto alla corsia e in perpendicolare
rispetto all‘asse longitudinale della corsia.
uPotenza nominale: 0,6 W
uTensione d‘ingresso: 6V (6-12V) DC AC
ATTENZIONE
In caso di guasto di un diodo luminoso deve
essere sostituita l‘intera unità luminosa!
Importante:
La versione da 6-12 V CD è contrassegnata
con il simbolo CD CA. È importante notare
che l‘utilizzo della versione 6-12 V CD CA è
consentito esclusivamente su biciclette con
supporto elettrico alla pedalata (e-bike) se,
dopo lo spegnimento dovuto allo scaricamen-
to dell‘azionamento di supporto è garantita,
ancora per almeno due ore, un‘alimentazione
di corrente ininterrotta dell‘impianto di illu-
minazione, oppure se il motore di propulsione
può essere usato transitoriamente come
dinamo.
L‘accensione/lo spegnimento avviene tramite
unità di comando della bicicletta con ausilio
alla pedalata.
Collegamento della luce posteriore:
Fissaggio della luce posteriore:
uAltezza di montaggio: 250-1200 mm
uFissare la luce posteriore al portabiciclette con le viti, i dadi e le rondelle in dotazione.
uQuando si fissa la luce posteriore, assicurarsi che le viti siano serrate solo in modo che la
luce non possa regolarsi da sola.
Prima di ogni giro in bici, fare attenzione affinché il faro non venga coperto.
Cavo del fanale posteriore -
(nero+bianco)
Cavo del fanale posteriore +
(nero)
RL-Mini EB
DC AC 6 V (6-12 V)
0,6 W
Asse di riferimento
parallelo all‘asse
longitudinale del
veicolo
Direzione del viaggio
Input
50 mm
Input: DC AC
6 V (6-12 V)

LUZ TRASERA »RL-MINI EB« ES
Datos técnicos e indicaciones
uCon 3 LEDs
uComprobado y autorizado según el código
de circulación alemán (StVZO)
uLa superficie del foco de la luz trasera
debe estar vertical con respecto al carril y
perpendicular al eje longitudinal del carril.
uPotencia: 0,6 W
uTensión de entrada: 6V (6-12V) DC AC
¡ATENCIÓN
En caso de fallo de un diodo luminoso, hay
que cambiar toda la unidad de luz!
Importante:
La versión de 6-12 V está indicada con el
símbolo CC AC. Advertimos que la utilización
de la versión de 6-12 V CC solo se permite
en bicicletas con ayuda por motor eléctrico
(bicicletas eléctricas) si una vez desconecta-
do el accionamiento del soporte para poder
descargar, aún puede garantizarse que vaya
a haber una alimentación de corriente inin-
terrumpida para la instalación de iluminación
durante al menos dos horas o si el motor
de accionamiento tiene que utilizarse como
máquina de luz de forma transitoria para
poder seguir suministrando corriente a la
instalación de luz.
La conexión/desconexión se realiza mediante
la unidad de control de la bicicleta con ayuda
por motor.
Colocación de la iluminación:
Fijación de la luz trasera:
uAltura de montaje: 250-1200 mm
uFijar la luz trasera al portabicicletas con los tornillos, tuercas y arandelas suministradas.
uAl fijar la luz trasera, asegúrese de que los tornillos sólo estén apretados para que la luz no
pueda ajustarse por sí misma.
Antes de montar compruebe que el faro no esté tapado.
Cable de la luz trasera -
(negro+blanco)
Cable de la luz trasera +
(negro)
RL-Mini EB
DC AC 6 V (6-12 V)
0,6 W
Eje de referencia
paralelo al eje longi-
tudinal del vehículo
Sentido de la marcha
Input
50 mm
Input: DC AC
6 V (6-12 V)

Comus International
Zweiradteile und Sportartikel Handelsgesellschaft mbH
Ettore-Bugatti-Straße 6 –14 |D-51149 Köln
