GARANT 080078 User manual

GARANT
Sicherheits-Schlauchaufroller
080078; 080079
Bedienungsanleitung
Instruction manual | Návod k obsluze | Betjeningsvejledning |
Manual de instrucciones | Käyttöohje | Manuel d'utilisation |
Használati útmutató | Upute za uporabu | Manuale d’uso |
Naudojimo instrukcija | Handleiding | Instrukcja obsługi |
Instrucțiuni de utilizare | Руководство по эксплуатации |
Navodilo za uporabo | Bruksanvisning | 操作说明书
de
en
cs
da
es
fi
fr
hu
hr
it
lt
nl
pl
ro
ru
sl
sv
zh

1
2
3
4
5
A
1
2
B
3
AB
120 mm
1
23
1
2
C
2
1
D
www.hoffmann-group.com2

www.hoffmann-group.com 3

de
GARANT Sicherheits-Schlauchaufroller
Inhaltsverzeichnis
1. Identifikationsdaten ........................................................................................................... 5
2. Allgemeine Hinweise .......................................................................................................... 5
2.1. Weiterführende Informationen....................................................................................................... 5
3. Sicherheit............................................................................................................................. 5
3.1. Grundlegende Sicherheitshinweise............................................................................................... 5
3.2. Bestimmungsgemäße Verwendung ............................................................................................. 5
3.3. Sachwidriger Einsatz ........................................................................................................................... 6
3.4. Betreiberpflichten ................................................................................................................................ 6
3.5. Persönliche Schutzausrüstung ........................................................................................................ 6
3.6. Personenqualifikation......................................................................................................................... 6
4. Geräteübersicht................................................................................................................... 6
5. Montage............................................................................................................................... 7
5.1. An Wand oder Decke .......................................................................................................................... 7
6. Bedienung............................................................................................................................ 7
6.1. Schlauch ausziehen ............................................................................................................................. 7
6.2. Anschließen............................................................................................................................................ 7
6.3. Schlauch einziehen.............................................................................................................................. 7
7. Wartung ............................................................................................................................... 8
8. Störungen ............................................................................................................................ 8
9. Technische Daten ................................................................................................................ 8
10. Ersatzteile ............................................................................................................................ 9
11. Reinigung............................................................................................................................. 9
12. Transport und Lagerung..................................................................................................... 9
13. Entsorgung .......................................................................................................................... 9
14. Original EU-/EG-Konformitätserklärung........................................................................... 9
15. Original EU-/EG-Konformitätserklärung........................................................................... 10
Bedienungsanleitung4

de
1. Identifikationsdaten
Hersteller Hoffmann Supply Chain GmbH
Franz-Hoffmann-Str. 3
90431 Nürnberg
Deutschland
Marke GARANT
Produkt Art.-Nr. 080078: Sicherheits-Schlauchaufroller für Druckluft
Art.-Nr. 080079: Sicherheits-Schlauchaufroller für Wasser
Version 01 Originalbedienungsanleitung
Erstellungsdatum 03/2020
2. Allgemeine Hinweise
Bedienungsanleitung lesen, beachten, für späteres Nachschlagen aufbewahren und
jederzeit verfügbar halten.
2.1. WEITERFÜHRENDE INFORMATIONEN
Zum Verbinden mit Druckluftquelle und Druckluftwerkzeug, Bedienungsanleitung des jeweiligen
Herstellers beachten.
3. Sicherheit
3.1. GRUNDLEGENDE SICHERHEITSHINWEISE
Unter Druck
stehende
Bauteile
Verletzungsgefahr durch sich lösende Schlauchenden, beschädigten
Schlauch oder Schlauchaufroller.
» Vor Wartungs-, Reparatur- und Reinigungsarbeiten, Schlauchaufroller von
Druckluftquelle trennen.
» Druckluftwerkzeug, Schlauch und Verschraubungen nur im drucklosen
Zustand lösen oder anziehen.
» Maximalen Betriebsdruck von Schlauch nicht überschreiten.
» Alle Verbindungen auf festen Sitz prüfen.
» Nur an Druckluftquelle anschließen, die ein Überschreiten des Betriebs-
drucks verhindert.
» Druckluftwerkzeuge mit Begrenzung der Durchflussmenge verwenden.
» Von Druckluftquelle trennen, wenn Schlauch sich nicht mehr ein- oder
ausziehen lässt.
» Bei Leckage am Schlauchaufroller oder Schlauch oder anderen Betriebs-
störungen sofort von Druckluftquelle trennen.
3.2. BESTIMMUNGSGEMÄSSE VERWENDUNG
Art.-Nr. 080078: Ausschließlich zur Verwendung mit Druckluft im Innenbereich.
Art.-Nr. 080079: Ausschließlich zur Verwendung mit Wasser im Innen- und Außenbereich.
Nur in technisch einwandfreiem und betriebssicherem Zustand verwenden.
Vor Reparatur-, Wartungs- und Reinigungsarbeiten, Schlauch von Versorgungsquelle trennen.
Haltebügel zur Montage an ebener, für Gewicht des Schlauchaufroller ausgelegten Wand oder
Decke.
Alle Verbindungen nach Verwendung trennen.
Schlauch nach Verwendung vollständig aufrollen.
www.hoffmann-group.com 5

de
GARANT Sicherheits-Schlauchaufroller
Für den industriellen und privaten Gebrauch.
3.3. SACHWIDRIGER EINSATZ
Keine Verwendung von Schlauchaufroller ohne vorherige Montage an Wand oder Decke.
Keine eigenmächtigen Umbauten und Modifizierungen tätigen.
Nicht in explosionsgefährdeten Bereichen verwenden.
Nicht für entzündliche Gase verwenden.
Keiner starken Hitze, direkter Sonnenbestrahlung, offenem Feuer oder Flüssigkeiten aussetzen.
Nicht ruckartig an Schlauch ziehen.
Schlauch nicht in Nähe von scharfen Kanten verwenden.
Schlauch flach auf Boden legen, nicht knicken und Schlaufen vermeiden.
3.4. BETREIBERPFLICHTEN
Der Betreiber muss sicherstellen, dass Personen, die am Produkt arbeiten, die Vorschriften und Be-
stimmungen sowie folgende Hinweise beachten:
Nationale und regionale Vorschriften für Sicherheit, Unfallverhütung und Umweltschutzvor-
schriften.
Keine beschädigten Produkte montieren, installieren oder in Betrieb nehmen.
Erforderliche Schutzausrüstung muss bereitgestellt werden.
3.5. PERSÖNLICHE SCHUTZAUSRÜSTUNG
Nationale und regionale Vorschriften zur Sicherheit und Unfallverhütung beachten. Schutzklei-
dung muss entsprechend der bei der jeweiligen Tätigkeit zu erwartenden Risiken gewählt, bereit-
gestellt und getragen werden.
Fußschutz, Schutzhandschuhe, Gehörschutz und Schutzbrille bei Verwendung tragen.
3.6. PERSONENQUALIFIKATION
Fachkraft für mechanische Arbeiten
Fachkraft im Sinne dieser Dokumentation sind Personen, die mit Aufbau, mechanischer Installati-
on, Inbetriebnahme, Störungsbehebung und Wartung des Produkts vertraut sind und über folgen-
de Qualifikationen verfügen:
Qualifizierung / Ausbildung im Bereich Mechanik gemäß den national geltenden Vorschriften.
Unterwiesene Person
Unterwiesene Personen im Sinne dieser Dokumentation sind Personen, die für die Durchführung
von Arbeiten in den Bereichen Transport, Lagerung und Betrieb unterwiesen worden sind.

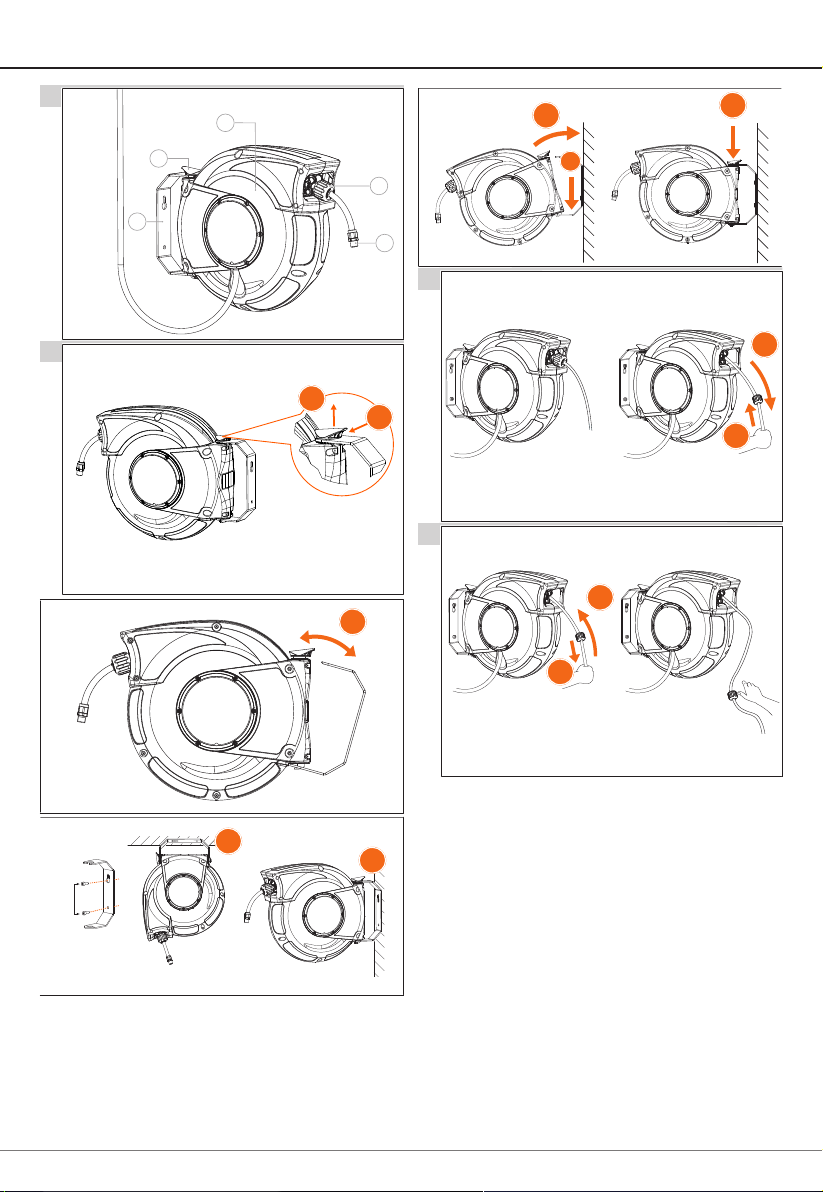

4. Geräteübersicht
A
1
Haltebügel für Wand- und Deckenmontage
2
Sicherheitsverriegelung für Haltebügel
3
Gehäu-
se
4
Stoppball
5
Anschluss
Bedienungsanleitung6

de
5. Montage
5.1. AN WAND ODER DECKE
B
üDübel und Schrauben für jeweilige Wand- oder Deckenbeschaffenheit wählen.
1. Sicherheitsverriegelung an Schlauchaufroller lösen, Schlauchaufroller aus Haltebügel heraus-
nehmen.
2. Haltebügel an ebener Oberfläche platzieren, zwei Bohrlöcher markieren.
3. Bohren, Haltebügel mit geeigneten Schrauben und Dübeln mit Montagefläche sicher ver-
schrauben.
4. Schlauchaufroller von unten in Haltebügel einhängen und Hebel mit Sicherheitsverriegelung
nach unten drücken.
6. Bedienung
6.1. SCHLAUCH AUSZIEHEN
C
1. Schlauch langsam auf gewünschte Länge ausziehen.
» Auf geraden Auszug von Schlauch achten.
2. Um Schlauch zu arretieren, erneut an Schlauch ziehen, bis Klickgeräusch des Sperrmechanis-
mus zu hören ist.
6.2. ANSCHLIESSEN
1. Schlauchaufroller mit Druckluftquelle verbinden. Geeignetes Druckluftwerkzeug mit Anschluss
für Druckluftwerkzeug verbinden.
» Bedienungsanleitung des jeweiligen Herstellers beachten.
» Maximalen Betriebsdruck des Schlauchs beachten.
2. Alle Verbindungen auf Funktion prüfen.
WARNUNG!Verletzungsgefahr durch unter Druck stehenden Schlauch. Nach jeder
Verwendung Schlauchaufroller komplett druckentlasten. Nicht unter Druck abstellen.
6.3. SCHLAUCH EINZIEHEN
D
1. Um Arretierung zu lösen, langsam an Schlauch ziehen, bis Klickgeräusch des Sperrmechanis-
mus nicht mehr zu hören ist.
» Schlauch gleitet langsam gebremst zurück in Gehäuse.
2. Schlauch während Einziehen führen.
» Stoppball darf sich nach innen bewegen. Einstellen der Federkraft nicht erforderlich. Stoppball
muss fest an Schlauch sitzen.
www.hoffmann-group.com 7

de
GARANT Sicherheits-Schlauchaufroller
7. Wartung
Intervall Wartungsarbeit Auszuführen von
Vor jeder Verwendung Sichtprüfung von Schlauch,
Schlauchführung und äußeren Kom-
ponenten auf Mängel.
Auf Leckage mit Seife oder Lecks-
uchspray prüfen.
Unterwiesene Person
Unmittelbar Mängel beheben, Beschädigungen er-
setzen.
Fachkraft für mechanische Ar-
beiten.
Nur Original-Ersatzteile verwenden. Kundenservice Hoffmann
Group kontaktieren.
8. Störungen
Vor Reparatur-, Wartungs- und Reinigungsarbeiten, Schlauch von Druckluftquelle trennen.
Störung Mögliche Ursache Maßnahme Auszuführen von
Schlauch lässt sich
nicht vollständig
einziehen.
Schlauch klemmt
oder blockiert beim
Aufrollen.
Schlauch auf volle Länge aus-
ziehen, ohne Führung wieder
aufrollen lassen.
Unterwiesene Person
Leckage Verbindung oder
Verschraubungen
locker oder gelöst.
Beschädigter
Schlauch oder
Komponente.
Defekte Komponenten lo-
kalisieren.
Vorgeschaltetes Ventil ab-
sperren, Schlauchaufroller
druckentlasten.
Verbindung, Verschrau-
bungen nachziehen.
Beschädigten Schlauch er-
setzen.
Fachkraft für mechani-
sche Arbeiten
Kundenservice Hoff-
mann Group kontaktie-
ren.
9. Technische Daten
Bezeichnung Art-Nr. 080078 10
Druckluft
Art-Nr. 080078 15
Druckluft
Art-Nr. 080079 15
Wasser
Maximaler Betriebsdruck 232 psi 232 psi 130 psi
16 bar 16 bar 9 bar
Material Gehäuse/Schlauch Kunststoff/Polyurethan Kunststoff/Polyu-
rethan
Kunststoff/Polyu-
rethan
Temperaturbeständigkeit -20°C bis 60°C -20°C bis 60°C 5°C bis 60°C
Schlauch-Innen-Ø 8 mm 9,5 mm 9,5 mm
Schlauch-Außen-Ø 12 mm 13,5 mm 13,5 mm
Nutzbare Schlauchlänge 10 m 15 m 15 m
Luftanschluss Einlass, Auslass R ¼ Zoll R 3/8 Zoll R 3/8 Zoll
Gewicht 4,9kg 6,6kg 6,6kg
Breite x Tiefe x Höhe 310 mm x 190 mm x
406 mm
490 mm x 190 mm x
406 mm
490 mm x 190 mm x
406 mm
Bedienungsanleitung8

de
10. Ersatzteile
Original-Ersatzteilbezug über Hoffmann Group Kundenservice.
11. Reinigung
Vor Reinigung alle Verbindungen trennen, Schlauch druckentlasten. Schlauch von außen mit in
warmen, klaren Wasser getränktem Tuch von Schmutz oder Ablagerungen reinigen.
Keine chemischen, alkoholischen, schleifmittel- oder lösemittelhaltigen Reinigungsmittel verwen-
den.
12. Transport und Lagerung
Gerät mit Vorsicht transportieren. Keinen Schlägen, Stößen oder Vibrationen aussetzen. In Origi-
nalverpackung oder sauberer Schachtel lichtgeschützt und staubfrei an trockenem Ort lagern. Bei
Temperatur von 23°C ±5°C und Luftfeuchtigkeit zwischen 30%und 70% lagern.
13. Entsorgung
Nationale und regionale Umweltschutz- und Entsorgungsvorschriften für fachgerechte Entsor-
gung oder Recycling beachten. Metalle, Nichtmetalle, Verbundwerk- und Hilfsstoffe nach Sorten
trennen und umweltgerecht entsorgen.
14. Original EU-/EG-Konformitätserklärung
NAME UND ANSCHRIFT DES HERSTELLERS
Hoffmann Supply Chain GmbH • Franz-Hoffmann-Str. 3 • 90431 Nürnberg • Deutschland
GEGENSTAND DER ERKLÄRUNG
Allgemeine Bezeichnung: Sicherheits-Schlauchaufroller für Druckluft
Marke: GARANT
Artikelnummer: 080078
Funktion: Schlauchaufroller mit kontrollierter Aufrollgeschwindigkeit
zieht den Schlauch gebremst in das geschlossene Gehäuse. Si-
cherheitsaufroller mit 10 m (Größe 10) bzw. 15 m (Größe 15)
Gewebeschlauch, Anschluss mit Stahl-Außengewinde, versorgt
das Werkzeug mit Energie aus der Druckluftquelle und leitet die
Druckluft so an das Werkstück weiter.
Handelsbezeichnung: Sicherheits-Schlauchaufroller, Kunststoffgehäuse
Der Hersteller erklärt in alleiniger Verantwortung, dass oben genanntes Produkt allen anwendba-
ren Bestimmungen folgender europäischer Harmonisierungsrechtsvorschriften, einschließlich
deren zum Zeitpunkt dieser Erklärung gültigen Änderungen entspricht:
2006/42/EU
VOLLSTÄNDIG ANGEWANDTE HARMONISIERTE NORMEN
EN ISO 12100:2010
NAME UND ANSCHRIFT DER PERSON, DIE BEVOLLMÄCHTIGT IST, DIE TECHNISCHEN
UNTERLAGEN ZUSAMMENZUSTELLEN
Hoffmann Engineering Services GmbH • Haberlandstr. 55 • 81241 München • Deutschland
München, 15.06.2020
Alexander Eckert,
Geschäftsführer
www.hoffmann-group.com 9

de
GARANT Sicherheits-Schlauchaufroller
15. Original EU-/EG-Konformitätserklärung
NAME UND ANSCHRIFT DES HERSTELLERS
Hoffmann Supply Chain GmbH • Franz-Hoffmann-Str. 3 • 90431 Nürnberg • Deutschland
GEGENSTAND DER ERKLÄRUNG
Allgemeine Bezeichnung: Sicherheits-Schlauchaufroller für Wasser
Marke: GARANT
Artikelnummer: 080079 15
Funktion: Schlauchaufroller mit kontrollierter Aufrollge-
schwindigkeit zieht den ausgerollten Schlauch
gebremst in das geschlossene Gehäuse. Sicher-
heitsaufroller mit 15 m Gewebeschlauch, An-
schluss mit Stahl-Außengewinde, leitet die Flüs-
sigkeit an das Werkstück weiter.
Handelsbezeichnung: Sicherheits-Schlauchaufroller, Kunststoffgehäuse
Der Hersteller erklärt in alleiniger Verantwortung, dass oben genanntes Produkt allen anwendba-
ren Bestimmungen folgender europäischer Harmonisierungsrechtsvorschriften, einschließlich
deren zum Zeitpunkt dieser Erklärung gültigen Änderungen entspricht:
2006/42/EU
VOLLSTÄNDIG ANGEWANDTE HARMONISIERTE NORMEN
EN ISO 12100:2010
NAME UND ANSCHRIFT DER PERSON, DIE BEVOLLMÄCHTIGT IST, DIE TECHNISCHEN
UNTERLAGEN ZUSAMMENZUSTELLEN
Hoffmann Engineering Services GmbH • Haberlandstr. 55 • 81241 München • Deutschland
München, 15.06.2020
Alexander Eckert,
Geschäftsführer
Bedienungsanleitung10

en
Contents
1. Identification data............................................................................................................... 12
2. General instructions............................................................................................................ 12
2.1. Further information............................................................................................................................. 12
3. Safety.................................................................................................................................... 12
3.1. Grouped safety messages ................................................................................................................. 12
3.2. Intended use .......................................................................................................................................... 12
3.3. Reasonably foreseeable misuse ...................................................................................................... 13
3.4. Duties of the operating company .................................................................................................. 13
3.5. Personal protective equipment ...................................................................................................... 13
3.6. Qualifications of personnel............................................................................................................... 13
4. Device overview .................................................................................................................. 13
5. Installation........................................................................................................................... 14
5.1. Wall or ceiling mounting ................................................................................................................... 14
6. Operation............................................................................................................................. 14
6.1. Pulling out the Hose............................................................................................................................ 14
6.2. Connecting ............................................................................................................................................. 14
6.3. Reeling in Hose...................................................................................................................................... 14
7. Maintenance........................................................................................................................ 14
8. Faults.................................................................................................................................... 15
9. Technical data...................................................................................................................... 15
10. Spare parts........................................................................................................................... 15
11. Cleaning ............................................................................................................................... 15
12. Transport and storage ........................................................................................................ 15
13. Disposal................................................................................................................................ 16
14. Original EU/EC declaration of conformity......................................................................... 16
15. Original EU/CE declaration of conformity......................................................................... 17
www.hoffmann-group.com 11

en
GARANT Safety hose reel
1. Identification data
Manufacturer Hoffmann Supply Chain GmbH
Franz-Hoffmann-Str. 3
90431 Nuremberg
Germany
Brand GARANT
Product Article no. 080078: Safety hose reel for compressed air
Article no. 080079: Safety hose reel for water
Version 01 Translation of the original instruction manual
Date created 03/2020
2. General instructions
Read the instructions for use, follow them and keep them available for later reference.
2.1. FURTHER INFORMATION
For connection to a compressed air supply and pneumatic tool, comply with the manufacturer’s
operating instructions.
3. Safety
3.1. GROUPED SAFETY MESSAGES
Pressurised
components
Risk of injury from hose ends whipping free, damaged hose or Hose reel.
» Before performing any maintenance, repairs or cleaning, disconnect Hose
reel from compressed air supply.
» Unfasten or tighten pneumatic tool, hose or assemblies only when de-
pressurised.
» Never exceed hose’s maximum working pressure.
» Regularly check that all connections are firmly tightened.
» Connect only to a compressed air supply that will cut out before exceed-
ing the working pressure.
» Use pneumatic tools with flow rate limiters.
» Disconnect from compressed air supply if hose can no longer be exten-
ded or reeled in.
» Disconnect immediately from compressed air supply of Hose reel or Hose
are leaking or otherwise faulty.
3.2. INTENDED USE
Article no. 080078: Solely for indoor use with compressed air.
Article no. 080079: Solely for indoor and outdoor use with water.
Use only in a technically perfect and safe condition.
Before any repairs, maintenance or cleaning, disconnect Hose from supply.
Bracket for mounting on smooth wall or ceiling with load bearing capacity sufficient for Hose
reel.
Disconnect all connections after use.
Fully reel in Hose after use.
For both industrial and private use.
Instruction manual12

en
3.3. REASONABLY FORESEEABLE MISUSE
Never use Hose reel without first mounting it on a wall or ceiling.
Do not make any unauthorised changes or modifications.
Do not use in potentially explosive atmospheres.
Do not use with flammable gas.
Not for use where there is exposure to intense heat, direct sunlight, naked flames or liquids.
Do not pull Hose suddenly.
Do not use Hose close to sharp edges.
Lay Hose flat along the floor, do not kink and avoid looping.
3.4. DUTIES OF THE OPERATING COMPANY
The operating company must ensure that personnel who work on the product comply with the
regulations and provisions together with the following instructions:
National and regional regulations for safety, accident prevention and environmental protection
regulations.
No damaged products are assembled, installed or commissioned.
The necessary protective equipment is provided.
3.5. PERSONAL PROTECTIVE EQUIPMENT
Comply with the national and regional regulations for safety and accident prevention. Protective
work wear appropriate for the risks associated with the intended activities must be selected,
provided and worn.
Wear foot protection, protective gloves, hearing protection and safety glasses.
3.6. QUALIFICATIONS OF PERSONNEL
Specialists for mechanical work
Specialists in the sense of this documentation are persons who are familiar with assembly work,
mechanical installation, commissioning, troubleshooting and maintenance of the products and
who possess the following qualifications:
Qualification / training in the field of mechanics as specified in the nationally applicable regula-
tions.
Trained person
Trained persons in the sense of this documentation are persons who have been trained to perform
work in the areas of transport, storage and operation.
4. Device overview
A
1
bracket for wall or ceiling mounting
2
safety latch for bracket
3
casing
4
stop ball
5
connec-
tion
www.hoffmann-group.com 13

en
GARANT Safety hose reel
5. Installation
5.1. WALL OR CEILING MOUNTING
B
üChoose wall plugs and screws matching the wall or ceiling.
1. Release the safety-locking mechanism on the Hose reel, remove the Hose reel from the retain-
ing clip.
2. Position bracket on smooth surface and mark two drilling positions.
3. Drill holes, screw bracket firmly onto mounting surface with suitable screws and wall plugs.
4. Insert the Hose reel from below into the retaining clip, and push down the safety-locking
mechanism.
6. Operation
6.1. PULLING OUT THE HOSE
C
1. Slowly pull the Hose out to the desired length.
» Take care to pull the Hose out in a straight line.
2. To stop the Hose, pull on the Hose again until the locking mechanism gives an audible click.
6.2. CONNECTING
1. Connect Hose reel to the compressed air supply. Connect a suitable pneumatic tool to the
pneumatic tool connection.
» Comply with the respective manufacturer’s operating instructions.
» Note the hose’s maximum working pressure.
2. Check that all connections are in order.
WARNING!Risk of injury from pressurised hose. Fully relieve hose reel of pressure
after every use. Do not store when pressurised.
6.3. REELING IN HOSE
D
1. To release fastening, slowly pull Hose until you no longer hear the locking mechanism’s click-
ing sound.
» Hose slides back into casing at controlled speed.
2. Guide Hose while it is reeling in.
7. Maintenance
Interval Maintenance work Performed by
Before each use Check hose, hose guide and external
components for visible signs of wear.
Check for leaks using soap or leak finder
spray.
Trained person
Immediately Repair defects and damage or replace. Trained specialist for mechan-
ical work.
Use genuine spare parts only. Contact Hoffmann Group cus-
tomer service.
Instruction manual14

en
8. Faults
Before performing any repairs, maintenance or cleaning, disconnect Hose from compressed air
supply.
Fault Possible cause Action Performed by
Hose not reeling in
fully.
Hose jams or catches
when reeling in.
Extend Hose to full
length, allow it to reel
in freely.
Trained person
Leaks Connections or as-
semblies loose or
unfastened.
Hose or component
damaged.
Identify defective
component.
Shut off upstream
valve, relieve hose
reel or pressure.
Retighten connec-
tions, assembly.
Replace hose if dam-
aged.
Trained specialist for
mechanical work
Contact Hoffmann
Group customer ser-
vice.
9. Technical data
Designation Article no. 080078 10
compressed air
Article no. 080078 15
compressed air
Article no. 080079 15
water
Maximum operating
pressure
232 psi 232 psi 130 psi
16 bar 16 bar 9 bar
Casing/hose material Plastic/polyurethane Plastic/polyurethane Plastic/polyurethane
Temperature resistance -20°C to 60°C -20°C to 60°C 5°C to 60°C
Hose inner diameter 8 mm 9.5 mm 9.5 mm
Hose outer diameter 12 mm 13.5 mm 13.5 mm
Usable hose length 10 m 15 m 15 m
Air connection inlet,
outlet
R ¼ inch R 3/8inch R 3/8inch
Weight 4.9kg 6.6kg 6.6kg
Width × depth × height 310 mm x 190 mm x
406 mm
490 mm x 190 mm x
406 mm
490 mm x 190 mm x
406 mm
10. Spare parts
Order original spare parts from the Hoffmann Group Customer Service.
11. Cleaning
Before cleaning, disconnect all connections, relieve hose of pressure. Wipe all dirt or caking off
outside of hose with a cloth soaked in warm, clean water.
Do not use chemical, alcoholic, abrasive or solvent-based cleaning agents.
12. Transport and storage
Transport device with care. Protect from impacts and vibration. Store in the original packaging or
box, protected from light, free of dust in a dry place. Store at a temperature of 23°C ±5°C and
between 30%and 70% humidity.
www.hoffmann-group.com 15

en
GARANT Safety hose reel
13. Disposal
Comply with the national and regional environmental protection and disposal regulations for cor-
rect disposal or recycling. Segregate items into metals, non-metals, composite materials and con-
sumables and dispose of them responsibly.
14. Original EU/EC declaration of conformity
NAME AND ADDRESS OF THE MANUFACTURER
Hoffmann Supply Chain GmbH • Franz-Hoffmann-Str. 3 • 90431 Nuremberg • Germany
SUBJECT OF DECLARATION
General designation: Safety hose reel for compressed air
Brand: GARANT
Article number: 080078
Function: Hose reel with controlled roll-up speed retracts
the hose into the enclosed casing under applied
deceleration. Safety reel with 10-m (size 10) or
15-m (size 15) fabric hose, connection with steel
external thread, supplies tool with energy from
compressed air supply to feed compressed air to
workpiece.
Trade name: Safety hose reel, plastic casing
The manufacturer declares under its sole responsibility that the above-mentioned product corres-
ponds to all applicable provisions of the following European harmonisation legislation, includ-
ing amendments which were valid at the time of this declaration:
2006/42/EU
HARMONISED STANDARDS APPLIED IN FULL
EN ISO 12100:2010
NAME AND ADDRESS OF PERSON AUTHORISED TO COMPILE THE TECHNICAL DOCUMENTS
Hoffmann Engineering Services GmbH • Haberlandstr. 55 • 81241 Munich • Germany
Munich, 15.06.2020
Alexander Eckert,
Managing Director
Instruction manual16

en
15. Original EU/CE declaration of conformity
NAME AND ADDRESS OF THE MANUFACTURER
Hoffmann Supply Chain GmbH • Franz-Hoffmann-Str. 3 • 90431 Nuremberg • Germany
SUBJECT OF DECLARATION
General designation: Safety hose reel for water
Brand: GARANT
Article number: 080079 15
Function: Hose reel with controlled roll-up speed retracts
unreeled hose into enclosed casing under ap-
plied deceleration. Safety reel with 15-m fabric
hose, connection with steel external thread,
feeds liquid to workpiece.
Trade name: Safety hose reel, plastic casing
The manufacturer declares under its sole responsibility that the above-mentioned product corres-
ponds to all applicable provisions of the following European harmonisation legislation, includ-
ing amendments which were valid at the time of this declaration:
2006/42/EU
HARMONISED STANDARDS APPLIED IN FULL
EN ISO 12100:2010
NAME AND ADDRESS OF PERSON AUTHORISED TO COMPILE THE TECHNICAL DOCUMENTS
Hoffmann Engineering Services GmbH • Haberlandstr. 55 • 81241 Munich • Germany
Munich, 15.06.2020
Alexander Eckert,
Managing Director
www.hoffmann-group.com 17

cs
GARANT Bezpečnostní navíječka kabelů
Obsah
1. Identifikační údaje .............................................................................................................. 19
2. Obecné pokyny.................................................................................................................... 19
2.1. Další informace...................................................................................................................................... 19
3. Bezpečnost........................................................................................................................... 19
3.1. Základní bezpečnostní pokyny ....................................................................................................... 19
3.2. Stanovené použití ................................................................................................................................ 19
3.3. Nesprávné použití ................................................................................................................................ 20
3.4. Povinnosti provozovatele.................................................................................................................. 20
3.5. Osobní ochranné prostředky ........................................................................................................... 20
3.6. Kvalifikace osob..................................................................................................................................... 20
4. Přehled přístroje.................................................................................................................. 20
5. Montáž ................................................................................................................................. 21
5.1. Na stěnu nebo na strop...................................................................................................................... 21
6. Obsluha ................................................................................................................................ 21
6.1. Vytažení Hadice..................................................................................................................................... 21
6.2. Připojení................................................................................................................................................... 21
6.3. Hadice zatáhněte.................................................................................................................................. 21
7. Údržba.................................................................................................................................. 21
8. Poruchy ................................................................................................................................ 22
9. Technické údaje................................................................................................................... 22
10. Náhradní díly ....................................................................................................................... 22
11. Čištění................................................................................................................................... 22
12. Přeprava a skladování ........................................................................................................ 23
13. Likvidace .............................................................................................................................. 23
14. Překlad originálního EU/ES-prohlášení o shodě............................................................... 23
15. Originální EU-/ES-prohlášení o shodě ............................................................................... 24
Návod k obsluze18

cs
1. Identifikační údaje
Výrobce Hoffmann Supply Chain GmbH
Franz-Hoffmann-Str. 3
90431 Nürnberg
Německo
Značka GARANT
Výrobek Art. č. 080078: Bezpečnostní navíječka hadic pro stlačený vzduch
Art. č. 080079: Bezpečnostní navíječka hadic pro vodu
Verze 01 Překlad původního návodu k použití
Datum výroby 03/2020
2. Obecné pokyny
Návod k obsluze si přečtěte, dodržujte ho, uschovejte pro pozdější použití a mějte ho
vždy po ruce.
2.1. DALŠÍ INFORMACE
Při připojení ke zdroji stlačeného vzduchu a nářadí na stlačený vzduch dodržujte návod k použití
příslušného výrobce.
3. Bezpečnost
3.1. ZÁKLADNÍ BEZPEČNOSTNÍ POKYNY
Součásti pod
tlakem
Nebezpečí zranění v důsledku uvolněných konců hadice, poškozené hadice
nebo Navíječka hadic.
» Před údržbou, opravami a čištěním odpojteNavíječka hadic od zdroje
stlačeného vzduchu.
» Nářadí na stlačený vzduch, hadici a šroubové spoje uvolňujte nebo
utahujte jen v beztlakovém stavu.
» Nepřekročte maximální provozní tlak hadice.
» Pravidelně kontrolujte všechna spojení ohledně na pevného uložení.
» Připojujte pouze ke zdroji stlačeného vzduchu, který zabraňuje
překročení pracovního tlaku.
» Používejte nářadí na stlačený vzduch s omezením průtoku.
» Pokud nelze zatáhnout nebo vytáhnout hadici, odpojte ji od zdroje
stlačeného vzduchu.
» Při netěsnostech v Navíječka hadic nebo Hadice nebo při jiných
provozních poruchách vše ihned odpojte od zdroje stlačeného vzduchu.
3.2. STANOVENÉ POUŽITÍ
Art. č. 080078: Výlučně k použití se stlačeným vzduchem uvnitř.
Art. č. 080079: Výlučně k použití s vodou ve vnitřní a venkovní oblasti.
Používejte pouze v technicky bezvadném a provozně bezpečném stavu.
Odpojte před opravou, údržbou, a čištěním, Hadice od zdroje napájení.
Držák pro montáž na rovnou stěnu nebo strop určený pro hmotnostNavíječka hadic.
Všechna spojení po použití odpojte.
Hadice po použití je třeba zcela navinout.
www.hoffmann-group.com 19

cs
GARANT Bezpečnostní navíječka kabelů
Pro průmyslový a soukromé použití.
3.3. NESPRÁVNÉ POUŽITÍ
Žádné používání Navíječka hadic bez předešlé montáže na stěnu nebo strop.
Neprovádějte samovolné přestavby a modifikace.
Nepoužívejte v místech s nebezpečím výbuchu.
Nepoužívejte pro hořlavé plyny.
Nevystavujte působení silného tepla, přímého slunečního záření, otevřeného ohně nebo
tekutin.
Netahejte trhavě za Hadice.
Hadice nepoužívejte v blízkosti ostrých hran.
Hadice položte na podlahu, nezlomte ji a zabraňte smyčkám.
3.4. POVINNOSTI PROVOZOVATELE
Provozovatel musí zajistit, aby osoby, které pracují na výrobku, dodržovaly předpisy a ustanovení a
následující upozornění:
Vnitrostátní a regionální předpisy pro bezpečnost a prevenci úrazů.
Nemontujte, neinstalujte nebo neuvádějte do provozu žádné poškozené výrobky.
Musí být poskytnuty potřebné ochranné prostředky.
3.5. OSOBNÍ OCHRANNÉ PROSTŘEDKY
Dodržujte národní a místní předpisy pro bezpečnost a úrazovou prevenci. Ochranný oblek musí
být zvolen, poskytnut a používán při provádění příslušné činnosti podle očekávaného rizika.
Při používání noste ochrannou obuv, ochranné rukavice, ochranu sluchu a ochranné brýle.
3.6. KVALIFIKACE OSOB
Odborník na mechanické práce
Odborníky ve smyslu této dokumentace jsou osoby, které jsou obeznámeny s instalací, uvedením
do provozu, odstraňováním závad a údržbou produktu a mají níže uvedené kvalifikace:
Kvalifikace/vyškolení v oblasti mechaniky podle národních platných předpisů.
Vyškolená osoba
Vyškolené osoby ve smyslu této dokumentace jsou osoby, které byly zaškoleny pro provedení
prací v oblasti přepravy, skladování a provozu.
4. Přehled přístroje
A
1
Přidržovací třmen pro montáž na stěnu a strop
2
Bezpečnostní blokování pro přidržovací třmen
3
Pouzdro
4
Zarážka
5
Přípoj
Návod k obsluze20
