GE Autosampler User manual

GE Autosampler
for use with Sievers InnovOx Laboratory TOC Analyzer
QUICK START GUIDE
Analytical Instruments

GE Power & Water
Water & Process Technologies
Analytical Instruments
2014 General Electric Company. All rights reserved. DQS 88000-03_MUL Rev A (MC13-110)
2
Contents:
Installation
English ....................................................................
Português .............................................................
中文 .........................................................................
Español ..................................................................
日本語 ...................................................................
Italiano ..................................................................
Deutsch ..........................................................
Français ................................................................
p. 4-5
p. 6-7
p. 8-9
p. 10-11
p. 12-13
p. 14-15
p. 16-17
p. 18-19
Warnings
English ....................................................................
Português .............................................................
中文 .........................................................................
Español ..................................................................
日本語 ...................................................................
Italiano ..................................................................
Deutsch ..........................................................
Français ................................................................
p. 20
p. 20
p. 21
p. 21
p. 22
p. 22
p. 23
p. 23
Specication Summary ................................ p. 3
GE Autosampler
for use with Sievers* InnovOx Laboratory TOC Analyzer
QUICK START GUIDE
IMPORTANT!
* Trademark of General Electric Company;may be registered in one or more countries.
For more detailed instructions, you can download the Sievers InnovOx Laboratory Operation and Maintenance
Manual from our website. Go to www.geinstruments.com/library/manuals, and then make your selection.

GE Autosampler (with InnovOx) Quick Start Guide www.geinstruments.com 3
_________________________________
1The power supply is a recognized cRU component for Canada and the U.S.
1The power supply is a recognized cRU component for Canada and the U.S.
GE Autosampler
for Use with InnovOx Laboratory Analyzer
Operating Specifications
Dimensions (Base Model) 52.17 cm height x 29.2 cm width x 53.3 cm depth
(20.5 in. height x 11.5 in. width x 21.0 in. depth
Dimensions (with Rinse Station) 52.1 cm height x 31.1 cm width x 53.3 cm depth
(20.5 in. height x 12.25 in. width x 21.0 in depth.)
Net Weight
Approximately 15 kg (33 lb)
Power Supply1100-240 VAC, 160 VA, 50-60 Hz
Fuse Rating Replace with same type and size fuse, T1.6A
Inputs/Outputs USB/RS-232
Temperature Range (Non-Operating) 5-45°C, 20-95% RH (41-113°F, 20-95% RH)
Temperature Range (Operating) 10 °C - 40 °C, 8 - 95% RH (50 °F - 104 °F, 8 - 95% RH)
Racks/Stirring Plates – Maximum #
Sample racks -3 (plus 1 Emergency rack)
Stirring plates - 3
Certification
CE
Specication Summary

ENGLISH
QUICK START GUIDE
2014 General Electric Company. All rights reserved. DQS 88000-03_MUL Rev A (MC13-110)
4

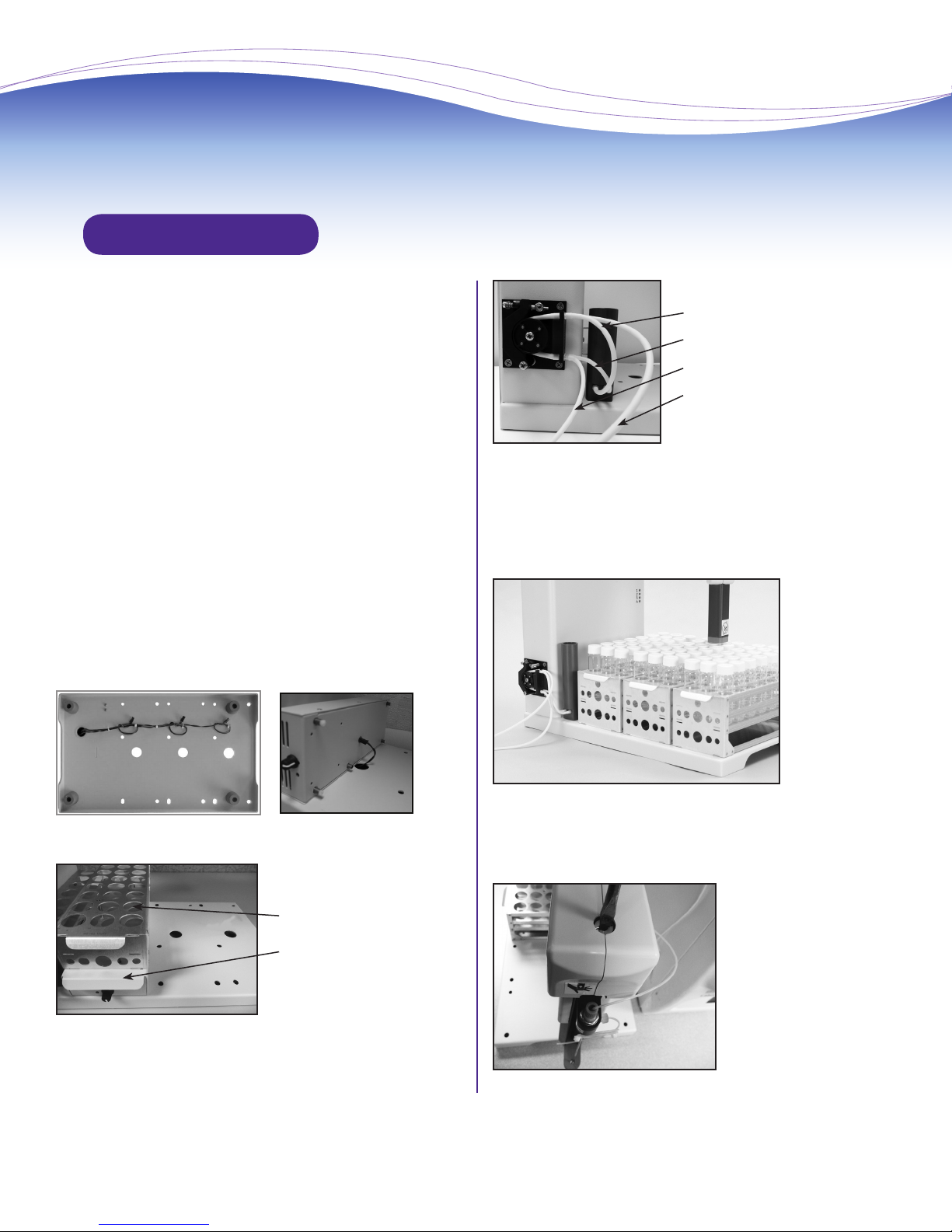

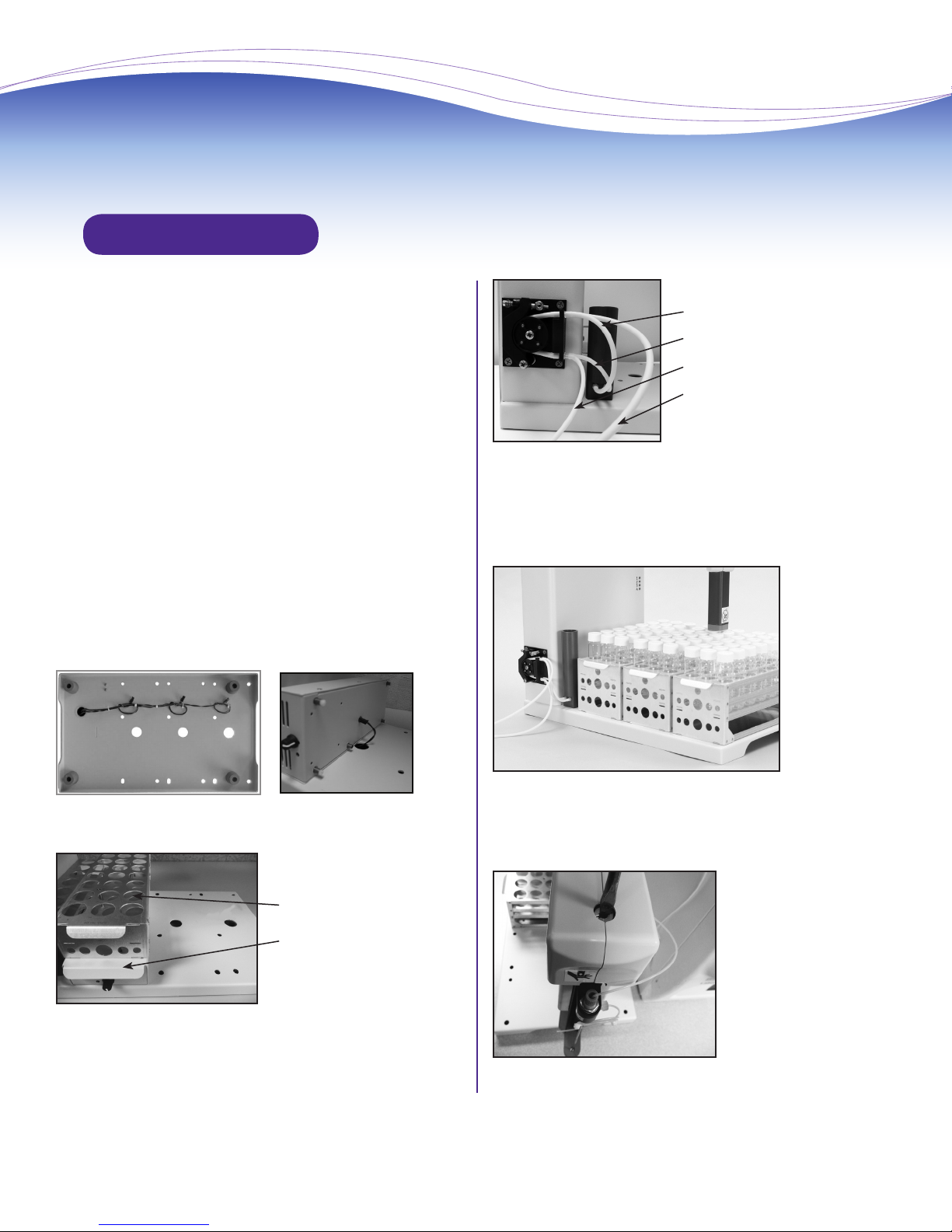

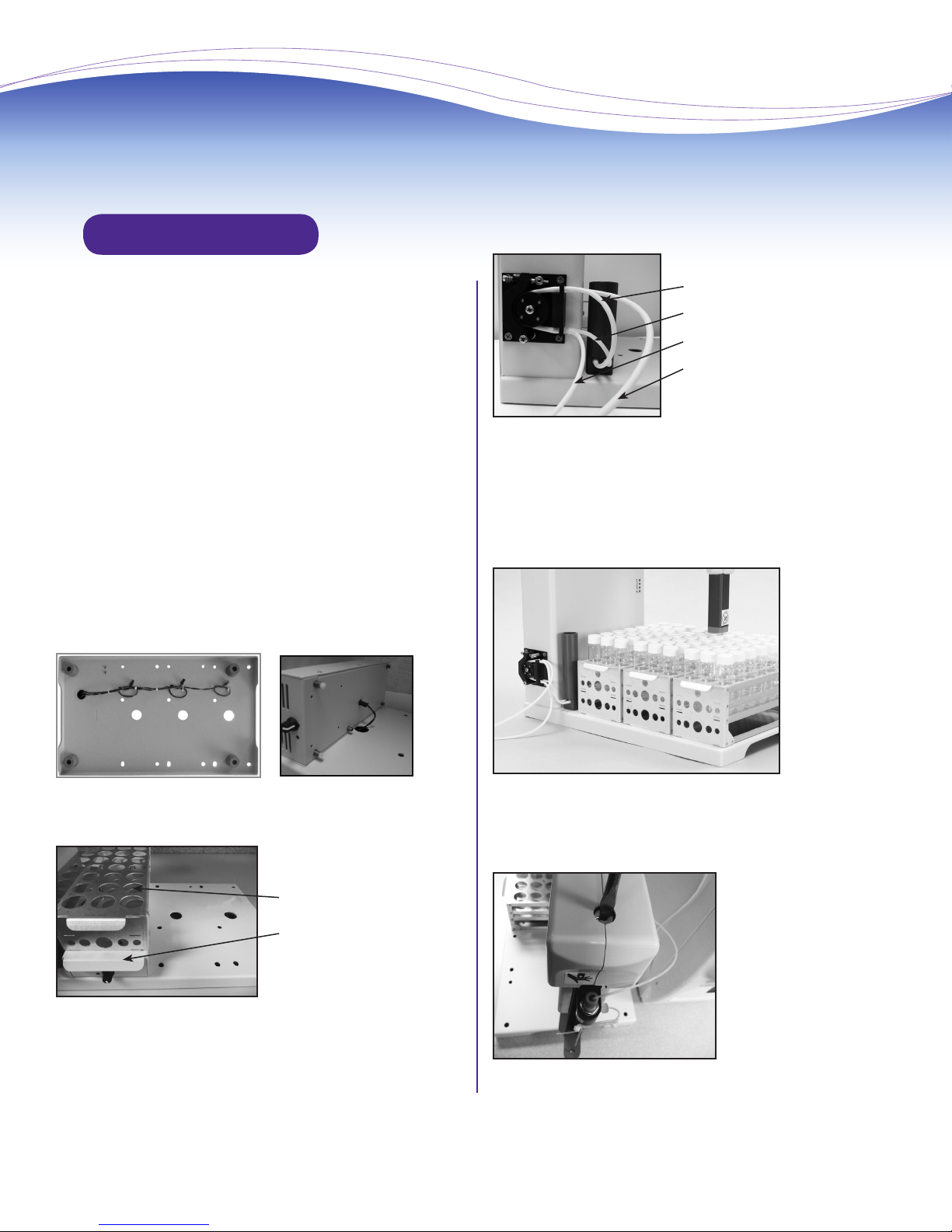

STEP 1: Unpack and Inspect the GE Autosampler
STEP 2: Complete the Identication Records
Enter the serial number of your GE Autosampler on page 3 of the
Sievers InnovOx Laboratory Operation and Maintenance Manual.
STEP 3: Select a Location
Place the GE Autosampler to the left of an installed Analyzer
on a clean, unobstructed surface that can accommodate
the dimensions and weight detailed in the Specications
Summary. Place the front of the GE Autosampler parallel with the
front of the Analyzer. For proper heat dissipation, ensure that 16 cm
(6.3 in) is available at the rear and on both sides of the Analyzer.
Keep away from direct sunlight. For proper operation and to avoid
measurement errors, ensure that the environment temperature is no
greater than 40ª C (104ª F) or lower than 10ª C (50ª F).
STEP 4: Install the Stirring Plates (Optional)
Stirring plate rack
Stirring plate
Note: All racks in a single protocol must be either 17 mL,
35 mL, 40 mL, or 60 mL.
STEP 5: Install the Rinse Station Tubing (Optional)
From reservoir to pump
From pump to reservoir
To waste
From water source
Routing for Rinse Station Tubing
STEP 6: Install the Racks
Insert each vial rack into the base of the GE Autosampler,
tting the feet (located on the bottom of the vial rack) into the
corresponding slots.
Installed Vial Racks
STEP 7: Install the Needle Assembly
Installation Instructions
Under the GE Autosampler -
Stirring Plate Wiring
Under the Stirring Plate
Stirring Rack and Plate
Installation
Lowering Needle Mount

GE Autosampler (with InnovOx) Quick Start Guide www.geinstruments.com 5
PEEK Nut
Mounting nut
Needle
Upper needle mount block
Lower needle mount block
* Note: The needle is designed
to be biased toward the front
of the guide hole, located
in the lower needle mount
block.
1. Using a at-blade screwdriver (turn counter-clockwise
ONLY), slightly lower the needle arm to make room for
using the wrench in Step 4.
2. Unsrew the PEEK nut at the top of the needle assembly
and remove the protective cap from needle tip.
3. Position the needle into the arm, lowering the tip
through the lower mount block, and pushing the top of
the assembly upware and into the upper mount block.
4. Secure with the nut (placed over the washer), and
tighten with 1/2” open-end wrench. Be careful NOT to
over-tighten the nut.
5. Screw the PEEK nut (with the sample tubing attached)
back into the threaded mount of the needle assembly
until it is nger tight. DO NOT over-tighten the nut.
6. Using a at-blade screwdriver, raise the arm back into
place.
STEP 8: Route the Sample Tubing
Use the larger hook when
connecting to the Sievers
InnovOx Laboratory TOC
Analyzer.
STEP 9: Connect the Communication/Power Cables
Network
Computer Sievers Analyzer GE Autosampler
Ethernet
[Straight-Through
Cable]
USB-Serial
Ethernet
ComputerPrinter Analyzer Autosampler
Ethernet
[Crossover Cable] USB-Serial
Connecting Directly to a Computer
1. Connect the GE Autosampler to the Analyzer using the
provided USB-to-Serial cable.
2. Connect the Analyzer to a network using a straight-thru
Ethernet cable or directly to a computer using a cross-
over Ethernet cable.
3. Insert the power cord into the GE Autosampler and then
connect to a grounded power outlet.
STEP 10: Install the Web-Based User Interface
Refer to the “GE Autosampler User Interface” chapter in the Sievers
InnoOx Laboratory TOC Analyzer Operation and Maintenance Manual.
(Download from www.geinstruments.com/library/manuals).
Connecting to a Network
Needle Arm and Needle Assembly
Connecting to Analyzer Inlet
Routing Through Larger Hook

PORTUGUÊS
GUIA DE INÍCIO RÁPIDO
Instruções de instalação
2014 General Electric Company. All rights reserved. DQS 88000-03_MUL Rev A (MC13-110)
6

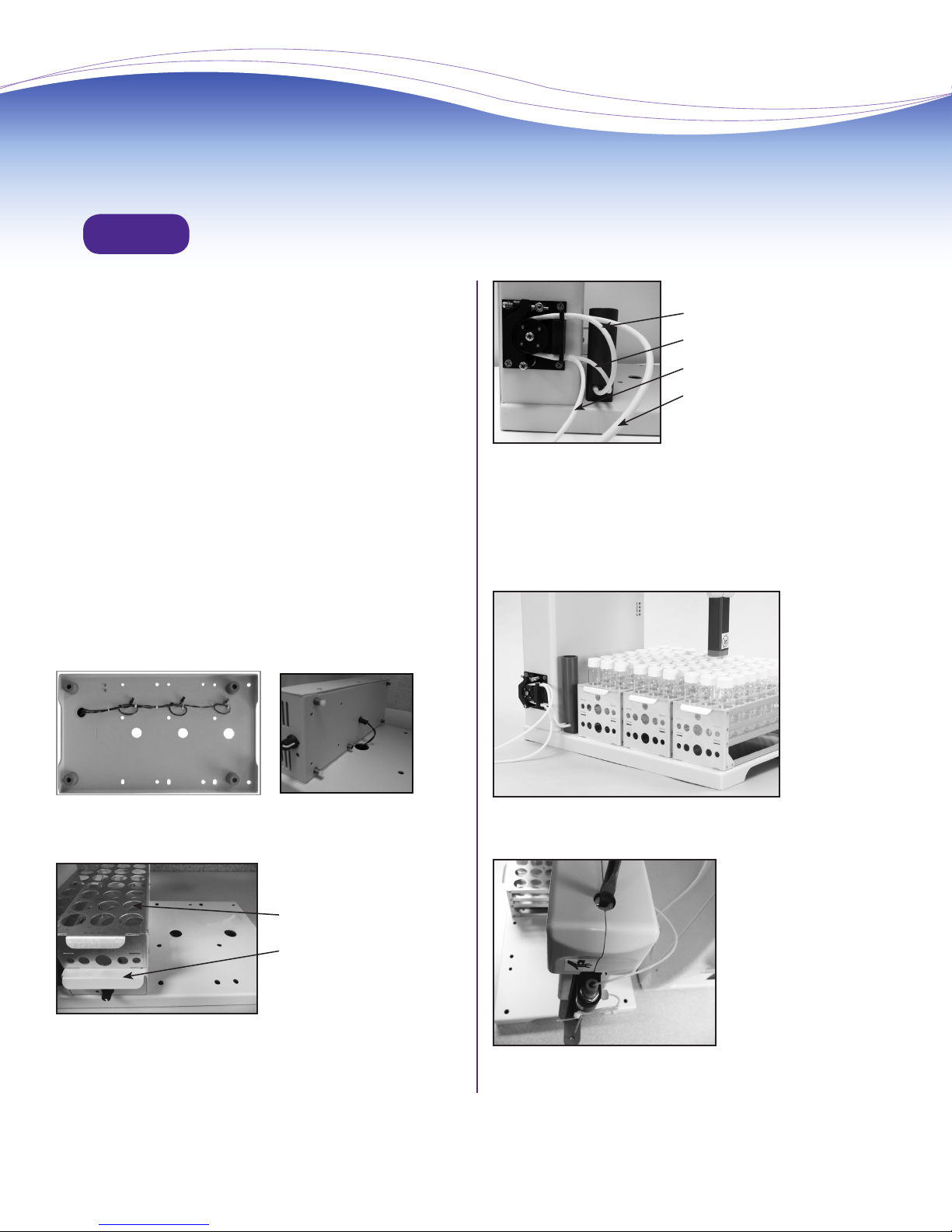

Abaixar o suporte da agulha
