Betriebsanleitung ACO 201
Grundlegende Sicherheitshinweise DE
• Beiliegende Novopress Sicherheitshinweise vollständig
lesen und die darin enthaltenen Anweisungen strikt
befolgen
• Vor Inbetriebnahme des Werkzeugs Betriebsanleitung vollständig
lesen und die darin enthaltenen Anweisungen strikt befolgen
• Betriebsanleitung zusammen mit dem Werkzeug aufbewahren
• Länderspezifische Sicherheitsvorschriften einhalten
GEFAHR
Explosionsgefahr
`Werkzeug nicht in der Nähe von leicht brennbaren Flüssigkeiten
oder explosiven Gas- oder Staubgemischen verwenden
WARNUNG
Verletzungsgefahr durch Unachtsamkeit
`Arbeitsbereich sauber und aufgeräumt halten
`Kinder und andere Personen während der Benutzung des
Werkzeugs fern halten
`Werkzeug ausserhalb der Reichweite von Kindern in einem
verschlossenen Raum aufbewahren
`Aufmerksam und mit Vernunft arbeiten
`Für sicheren Stand sorgen und abnormale Körperhaltungen
vermeiden
`Werkzeug nicht bei Müdigkeit oder unter Einfluss von Alkohol,
Drogen oder Medikamenten betreiben
Verletzungsgefahr durch unsachgemässen Umgang
`Personen ohne Fachausbildung dürfen das Werkzeug nur
verwenden, wenn sie von einer ausgebildeten Fachkraft eingewiesen
wurden
`Werkzeug beim Arbeiten immer vom Körper wegführen
`Mit dem Werkzeug nicht über Kopf arbeiten
`Immer persönliche Schutzausrüstung und Schutzbrille, keine weite
Kleidung oder Schmuck tragen
`Lange Haare, Kleidung und Handschuhe von beweglichen
Werkzeugteilen fern halten
3

-
Betriebsanleitung ACO 201
VORSICHT
Geräteschaden durch unsachgemässen Umgang
`Werkzeug vor Nässe und Feuchtigkeit schützen
`Werkzeuggehäuse nicht anbohren; für zusätzliche
Kennzeichnungen nur Klebeschilder verwenden
`Werkzeug nicht überlasten
`Für Transport und Lagerung Transportkoffer verwenden und
Werkzeug in einem trockenen Raum aufbewahren
`Werkzeug regelmässig warten und auf Funktionstüchtigkeit prüfen
`Störungen und Beschädigungen sofort von einer autorisierten
Fachwerkstatt beheben lassen
`Instandsetzungen und Prüfungen von einer autorisierten
Fachwerkstatt durchführen lassen. Nur Original-Ersatzteile
verwenden
Spezielle Sicherheitshinweise
GEFAHR
Brandgefahr durch unsachgemässen Umgang mit Akkus
`Akku nur in vom Hersteller empfohlenen Ladegeräten aufladen
`Nur Originalakku verwenden
`Sicherstellen, dass Akku-Anschlusskontakte nicht mit Metallteilen in
Berührung kommen
WARNUNG
Verletzungsgefahr durch unbeabsichtigtes Einschalten
`Werkzeug nicht mit dem Finger am Schalter tragen
`Akku entfernen, wenn Zubehörteile gewechselt werden oder
Werkzeug weggelegt wird
`Vor allen Wartungsarbeiten am Werkzeug Akku entfernen
`Akku nur bei ausgeschaltetem Werkzeug einsetzen
Verletzungsgefahr durch Verätzung
Gefahr von Hautreizungen und Verbrennungen
`Kontakt mit Akku-Flüssigkeit vermeiden
`Bei Hautkontakt sofort mit Wasser abspülen
`Bei Augenkontakt sofort mit Wasser ausspülen und Arzt aufsuchen
Quetschgefahr durch bewegliche Teile
`Werkzeug nicht im Bereich der Pressbacken halten
`Keine Körper oder Fremdteile zwischen Pressbacken halten
`Während des Pressvorgangs Backenhebel nicht mit den Händen
festhalten
VORSICHT
Geräteschaden bei falschem Akku
`Sicherstellen, dass Akkuspannung mit Angaben auf Typenschild des
Werkzeugs übereinstimmt
B310-001&BDC © 02-2006
4

B310-001&BDC © 02-2006
Betriebsanleitung ACO 201
Garantie DE
Es gilt die nationale gesetzliche Gewährleistung. Über
weitergehende Garantieleistungen geben die zuständigen Geberit
Vertriebsgesellschaften direkt oder über www.geberit.com
Auskunft.
Verwendung
Mit dem Presswerkzeug ACO 201 dürfen nur Rohre und
Pressfittings der Geberit Mepla und Geberit Mapress Presssysteme
verpresst werden.
Es dürfen nur Werkzeuge und Zubehörteile mit dem
Kompatibilitätskennzeichen verwendet werden.
Eine andere oder darüber hinausgehende Verwendung gilt als nicht
bestimmungsgemäss. Für hieraus resultierende Schäden haftet
Geberit nicht.
Aufbau
Das Presswerkzeug besteht aus
• Pressgerät
• Pressbacken oder
• Zwischenbacken mit Pressschlingen oder
• MapressMAM Einsatzbacken
Die Ausstattung kann je nach Lieferumfang variieren.
1
1 Pressgerät
2 Pressbacke
3Haltebolzen
4Rollentrieb
5Akku
2
5
43
5

Funktion
1GrüneLED
2RoteLED
3Start-Taster
4 Stopp-Taster (Not-Aus)
Pressautomatik
LED-Anzeige
Stopp-Taster
Signalton
Bereitschaftszustand
Betriebsanleitung ACO 201
123
4
Eine Pressautomatik gewährleistet, dass die Pressverbindung
vollständig ausgeführt wird. Aus Sicherheitsgründen schaltet sich
die Pressautomatik erst ein, wenn eine bestimmte Presskraft erreicht
ist (nach ca. zwei Sekunden). Danach läuft der Pressvorgang
automatisch ab und kann nur mit dem Stopp-Taster unterbrochen
werden.
Die beiden LEDs zeigen die Betriebszustände des Presswerkzeugs
an:
• Grüne LED leuchtet: Presswerkzeug ist betriebsbereit
• Grüne LED blinkt: Störung
• Rote LED leuchtet oder blinkt: Störung
Bei Störung siehe Kapitel "Fehlersuche".
Der Stopp-Taster hat zwei Funktionen:
•Motorabschalten
• Störungsanzeige löschen
Bei Störungen oder nicht ordnungsgemässer Verpressung ertönt ein
sechsfacher Signalton.
Wird das Presswerkzeug ca. eine Stunde nicht benutzt, schaltet es
automatisch in den Bereitschaftszustand, wobei die LEDs
abgeschaltet werden. Das Presswerkzeug kann wieder in Betrieb
genommen werden, wenn der Start-Taster ca. zwei Sekunden
gedrückt wird.
B310-001&BDC © 02-2006
6

B310-001&BDC © 02-2006
Betriebsanleitung ACO 201
Technische Daten DE
Nennspannung 14.4 V DC
Leistungsaufnahme 375 W
Nennkraft 32 kN
Nettogewicht 3.1 kg
Schalldruckpegel am Ohr des Benutzers 68 dB(A)
Vibrationswert ≤2.5 m/s²
Temperaturbereich im Betrieb -20 °C - +60 °C
Akku-Kapazität 2.4 Ah
Inbetriebnahme
Pressbacke/Zwischenbacke/MapressMAM Einsatzbacke
einsetzen
Voraussetzungen
Pressgerät ist stromlos.
WARNUNG
Quetschgefahr durch offen liegende Teile
`Presswerkzeug nicht ohne Pressbacken betreiben
`Finger nicht in den Rollenbereich halten, wenn keine
Pressbacken eingesetzt sind

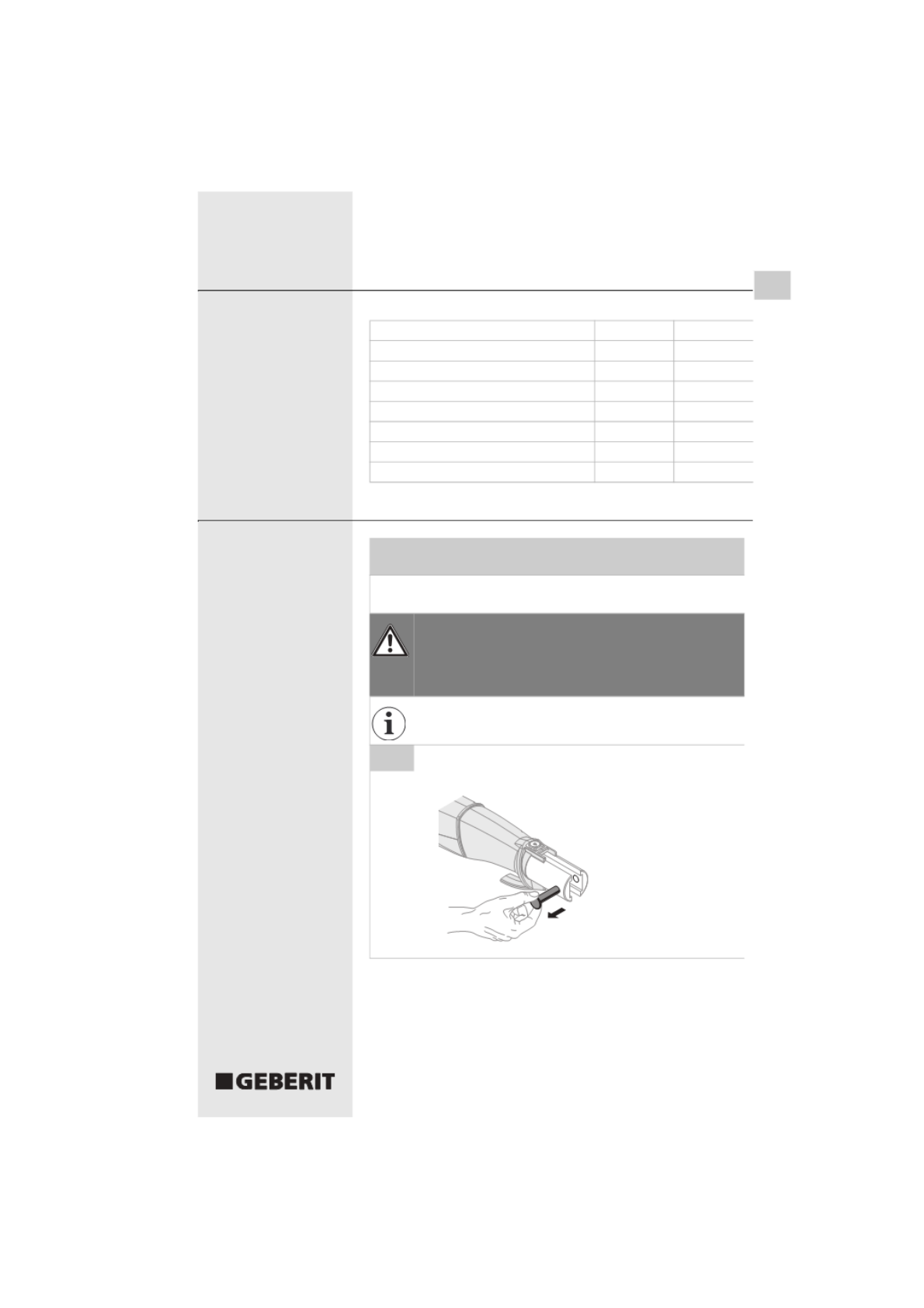

Eine Verpressung ist nur möglich, wenn der Haltebolzen
bis zum Anschlag eingedrückt wurde.

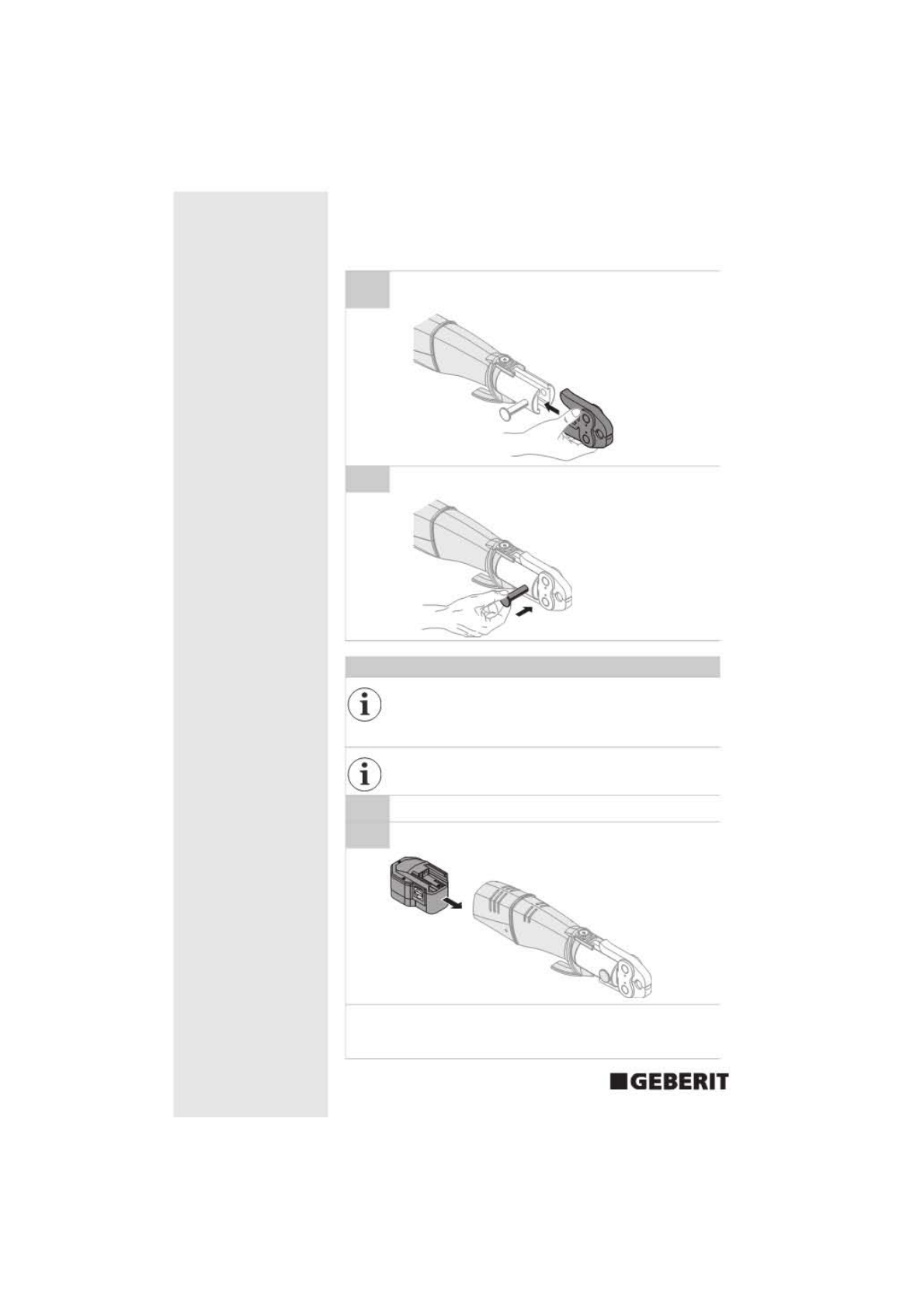

Haltebolzen herausziehen
1
7

Betriebsanleitung ACO 201
Pressbacke/Zwischenbacke/MapressMAM Einsatzbacke
2 in Pressgerät einsetzen
Haltebolzen bis zum Anschlag hineindrücken
3

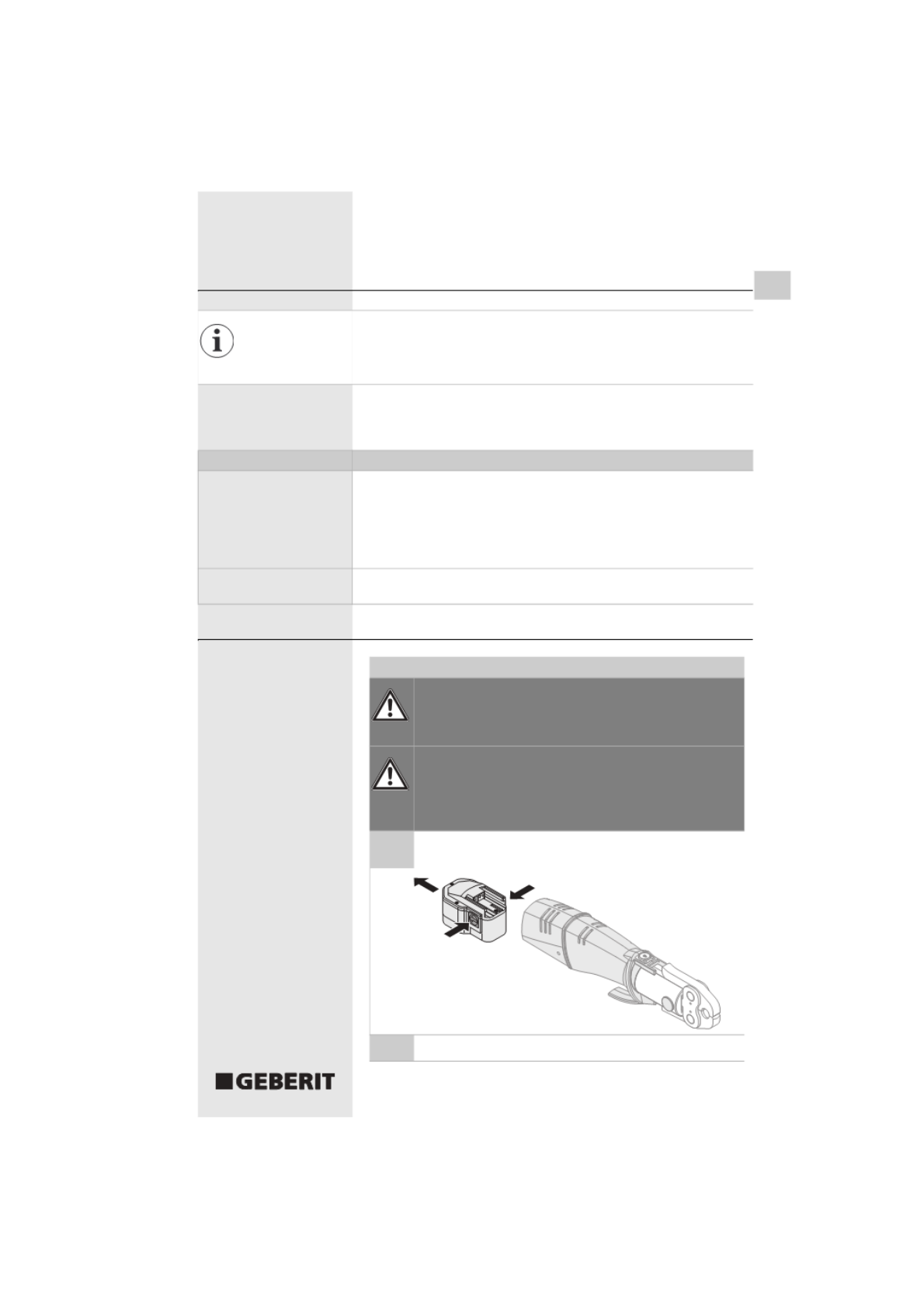

Akku laden und einsetzen
Der Akku erreicht seine volle Kapazität erst nach vier bis
fünf Ladevorgängen.
Funktionsweise des Ladegeräts siehe
Gebrauchsanleitung des Ladegeräts.
Bei Transport und Lagerung Akku aus dem Pressgerät
entfernen, da er sich sonst entlädt.
Akku vor Inbetriebnahme laden
1
Akku von hinten in das Presswerkzeug einsetzen
2
Ergebnis
Presswerkzeug ist im Bereitschaftszustand. LED leuchtet
nicht.
B310-001&BDC © 02-2006
8

-
B310-001&BDC © 02-2006
Bedienung
Fehlersuche
Vor dem Pressvorgang
Betriebszustand
Keine LED leuchtet
Betriebsanleitung ACO 201
DE

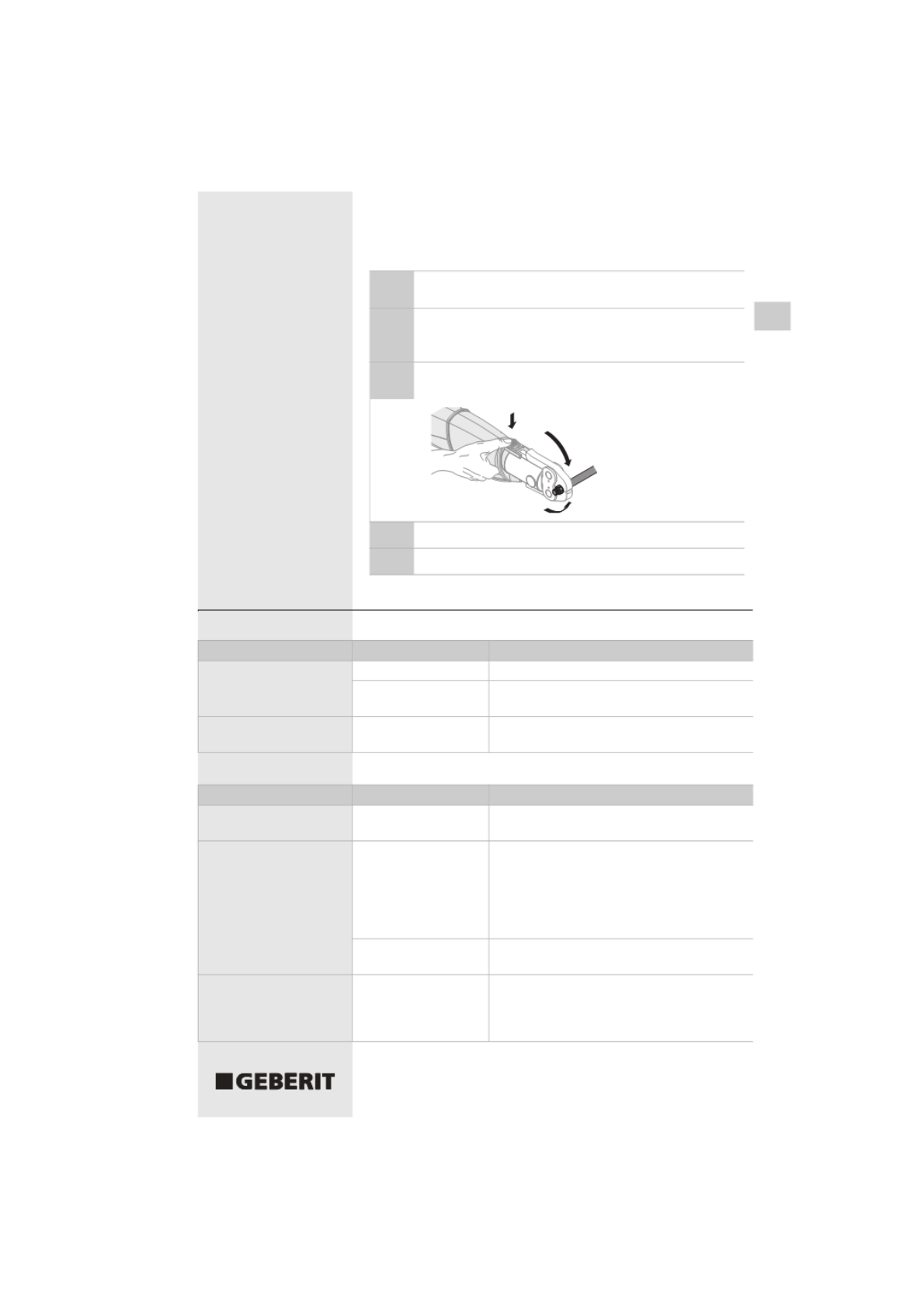

Verpressen mit Pressbacken
Voraussetzungen
• Rohrenden sind entgratet und sauber
• Rohr und Pressfitting sind gemäss systemspezifischer
Montageanleitung zusammengesteckt
• Grüne LED leuchtet: Presswerkzeug ist betriebsbereit
WARNUNG
Presswerkzeug schliesst automatisch
Quetschgefahr
`Keine Körper und Fremdteile zwischen Pressbacken
halten
`Presswerkzeug nicht im Bereich der Pressbacken
halten
Verpressen mit Pressschlingen und Zwischenbacken
oder mit MapressMAM Einsatzbacken siehe
Bedienungsanleitung des jeweiligen Systems.
Sicherstellen, dass der Durchmesser des Pressfittings mit
1 dem Durchmesser der Pressbacke übereinstimmt
Pressbacke auf den Pressfitting setzen, siehe
2 Bedienungsanleitung der Pressbacken
Start-Taster drücken und ca. zwei Sekunden gedrückt
3 halten, bis Pressautomatik einschaltet
Warten, bis Rollentrieb automatisch zurückfährt
4
Pressbacke vom Pressfitting lösen
5
Ursache Massnahmen
Bereitschaftszustand Start-Taster ca. zwei Sekunden drücken
Akku ist defekt Akku prüfen lassen und gegebenenfalls
austauschen
9

Betriebsanleitung ACO 201
Betriebszustand Ursache
Grüne LED blinkt Haltebolzen ist nicht
richtig eingeschoben
Während des Pressvorgangs
Betriebszustand
Grüne LED blinkt
Grüne LED blinkt und
Rollentrieb fährt zurück in
Ausgangsposition
Rote LED blinkt
Signalton ertönt sechsmal
und rote LED blinkt
Rote LED leuchtet und
Signalton ertönt sechsmal
Presswerkzeug bleibt
stehen und keine LED
leuchtet
Nach dem Pressvorgang
Betriebszustand
Grüne LED blinkt
Ursache
Akkuladung ist nicht
ausreichend
Haltebolzen hat sich
gelöst
Akkuladung ist nicht
ausreichend
Start-Taster wurde zu
früh losgelassen
Stopp-Taster wurde
gedrückt oder
Presswerkzeug war
nicht in
Ausgangsstellung
Presswerkzeug ist
überlastet. Nicht
zulässige Presssysteme
wurden verarbeitet
Presswerkzeug ist
defekt
Akku ist defekt
Ursache
Akkuladung ist nicht
ausreichend für weitere
Verpressung
Massnahmen
Haltebolzen bis zum Anschlag hineindrücken
Massnahmen
• Akku laden oder austauschen
• Verpressung wiederholen
• Haltebolzen auf Beschädigung prüfen
• Haltebolzen bis zum Anschlag hineindrücken:
Signalton ertönt und rote LED leuchtet
• Start-Taster drücken
• Pressfitting auf Dichtheit prüfen und
gegebenenfalls Verpressung wiederholen
Akku laden oder austauschen
• Start-Taster erneut drücken: Rollentrieb fährt
in Ausgangsposition
• Verpressung wiederholen: Start-Taster
ca. zwei Sekunden drücken
• Stopp-Taster drücken
• Start-Taster drücken: Rollentrieb fährt in
Ausgangsposition
• Verpressung wiederholen
• Stopp-Taster drücken
• Start-Taster drücken
• Nur zulässige Presssysteme verwenden, siehe
Verwendung
• Verpressung wiederholen
• Stopp-Taster drücken
• Start-Taster drücken
• Wenn dies erfolglos ist, Presswerkzeug zur
Überprüfung an eine Servicestelle geben
• Akku prüfen lassen und gegebenenfalls
austauschen
• Start-Taster drücken
• Stopp-Taster drücken
• Start-Taster erneut drücken: Rollentrieb fährt
in Ausgangsposition
• Verpressung wiederholen
Massnahmen
Akku laden oder austauschen
B310-001&BDC © 02-2006
10

B310-001&BDC © 02-2006
Betriebsanleitung ACO 201
Wartungsplan DE
Eine Prüfplakette auf dem Presswerkzeug gibt das Datum der
nächsten fälligen Wartung an.
Das Presswerkzeug ist immer zusammen mit den Pressbacken und
dem Ladegerät im Transportkoffer zur Wartung zu geben.
Adressen von autorisierten Fachwerkstätten bei der zuständigen
Geberit Vertriebsgesellschaft erfragen oder über www.geberit.com
abrufen.
Intervall Wartungsarbeit
Regelmässig • Presswerkzeug und Akku auf äussere sicherheitsrelevante Mängel und
Beschädigungen prüfen
• Presswerkzeug reinigen und schmieren
• Pressbacken/Zwischenbacken und Pressschlingen/MapressMAM
Einsatzbacken reinigen und schmieren, siehe Bedienungsanleitung des
jeweiligen Systems
Jährlich • Presskraft und Verschleisszustand durch eine autorisierte Fachwerkstatt
prüfen lassen
Wartung
Pressgerät reinigen und schmieren
WARNUNG
Verletzungsgefahr durch unbeabsichtigtes Einschalten
`Vor allen Wartungsarbeiten am Werkzeug Akku
entfernen
VORSICHT
Geräte- und Akkuschaden durch Feuchtigkeit und
Nässe
`Pressgerät niemals in Wasser oder andere Flüssigkeiten
tauchen
Entriegelungstaster am Akku eindrücken und Akku
1 herausziehen
Rollentrieb und Haltebolzen des Pressgeräts reinigen
2
11

Betriebsanleitung ACO 201
Schmutz ausblasen oder auspinseln
3

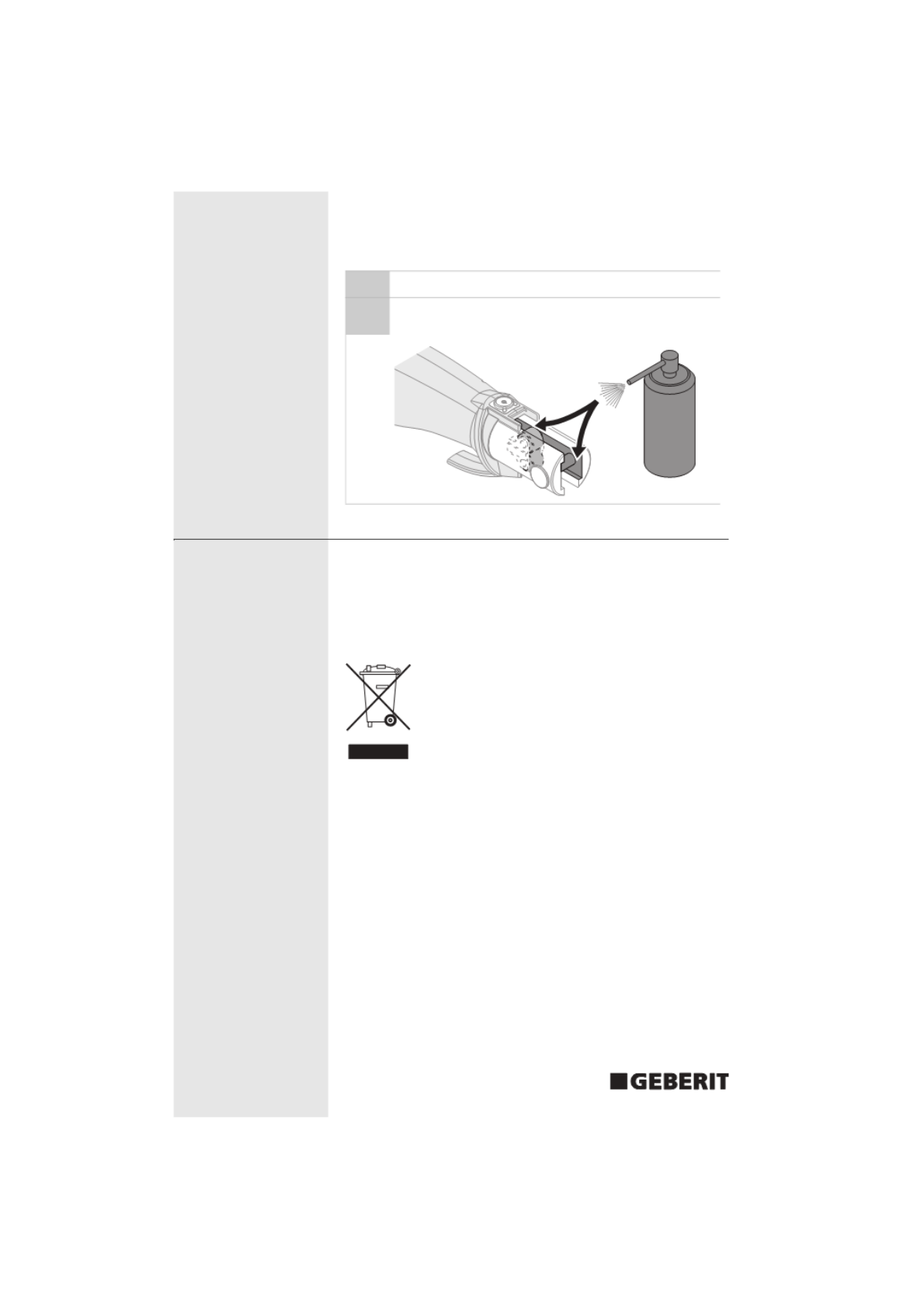

Rollentrieb, dessen Führung und den Haltebolzen mit
4 WD-40®oder gleichwertigem schmieren
Recycling
Inhaltsstoffe
Dieses Produkt ist konform mit den Anforderungen der
EU Richtlinie 2002/95/EC RoHS (Restriction of Hazardous
Substances).
Entsorgung
In Anlehnung an die EU Richtlinie 2002/96/EC WEEE (Waste
Electrical and Electronical Equipment) sind Hersteller von
Elektrogeräten verpflichtet Altgeräte zurückzunehmen und sauber zu
entsorgen.
Das Symbol gibt an, dass das Produkt nicht zusammen mit dem
Restmüll entsorgt werden darf. Altgeräte sind zur fachgerechten
Entsorgung direkt an Geberit zurückzugeben.
Annahmeadressen sind bei der zuständigen Geberit
Vertriebsgesellschaft oder über www.geberit.com zu erfragen.
B310-001&BDC © 02-2006
12

B310-001&BDC © 02-2006
Operating instructions ACO 201
Basic safety notes
• Read the supplied Novopress safety notes in their EN
entirety and follow the instructions they contain to the
letter
• Read through the operating instructions in their entirety before
taking the tool into operation and follow the instructions they
contain to the letter
• Keep the operating instructions together with the tool
• Comply with the relevant national safety regulations
DANGER
Explosion hazard
`Do not use the tool close to highly inflammable fluids or in potentially
explosive atmospheres (gas or dust)
WARNING
Risk of injury from lack of care
`Keep the working area clean and tidy
`Keep children and other persons away whilst the tool is being used
`Store the tool in a locked room out of the reach of children
`Work carefully and sensibly
`Make sure your footing is secure and avoid abnormal body positions
`Do not use the tool if tired or under the influence of alcohol, drugs or
medicaments
Risk of injury from incorrect handling
`People without technical training are only allowed to use the tool
provided that they have been instructed by a trained specialist
`Always hold the tool away from your body when working
`Do not use the tool when working overhead
`Always wear personal protective equipment and protective goggles.
Do not wear baggy clothing or jewellery
`Keep long hair, clothing and gloves away from moving parts of the
tool
CAUTION
Risk of damage to the device from incorrect handling
`Protect the tool against moisture
`Do not spot-drill the tool housing; use adhesive labels for additional
identification
`Do not overload the tool
`Use the transport case for transport and storage, and store the tool
in a dry room
`Service the tool regularly and check it is functioning correctly
`Have any malfunctions and damage repaired immediately by an
authorised specialist workshop
`Have repair work and inspections performed by an authorised
specialist workshop. Only use original spare parts
13

Special safety notes
Guarantee
Operating instructions ACO 201
DANGER
Fire hazard from incorrect handling of accumulators
`Only charge the accumulator using battery chargers recommended
by the manufacturer
`Only use the original accumulator
`Ensure that the accumulator contacts do not come into contact with
metal parts
WARNING
Risk of injury by switching on inadvertently
`Do not carry the tool with your finger on the switch
`Remove the accumulator before changing accessories or putting the
tool away
`Remove the accumulator before starting any maintenance work on
the tool
`Do not insert the accumulator unless the tool is switched off
Risk of injury from etching
Risk of skin irritation and burns
`Avoid contact with accumulator fluid
`In case of contact with the skin, immediately rinse clean with water
`In case of contact with the eyes, immediately rinse clean with water
and seek medical assistance
Danger of crushing by moving parts
`Do not hold the tool in the area of the pressing jaws
`Do not hold any parts of your body or other objects in between the
pressing jaws
`Do not hold the jaw lever with your hands during the pressing
operation
CAUTION
Damage to the device as a result of an incorrect accumulator
`Ensure that the accumulator voltage corresponds to the details on
the specification plate of the tool
The national statutory guarantee applies. For information about
guarantee services above and beyond this scope, please contact
your responsible Geberit sales company directly or visit
www.geberit.com.
B310-001&BDC © 02-2006
14

Use
Structure
1 Pressing device
2 Pressing jaw
3Lockingpin
4Rollerdrive
5 Accumulator
Function
1 Green LED
2RedLED
3 Start button
4 Stop button (emer-
gency off)
Operating instructions ACO 201
The pressing tool ACO 201 is only allowed to be used for pipes and EN
pressfittings in the Geberit Mepla and Geberit Mapress pressfitting
systems.
Only tools and accessories with the compatibility code are
allowed to be used.
Any other utilisation is deemed to be a violation of the intended use.
Geberit will not accept any liability for damage resulting from this.
P
The pressing tool consists of
• pressing device
• pressing jaws or
• adapter with pressing collars or
• MapressMAM jaw adapters
The equipment may vary depending on the scope of supply.
1
2
5
4 3
123
4
B310-001&BDC © 02-2006
15

Operating instructions ACO 201
Automatic pressing function
An automatic pressing function ensures that the pressed joint is
completely finished. For safety reasons, the automatic pressing
function is not activated until a certain press capacity has been
attained (after approx. two seconds). Following this, the pressing
operation takes place automatically and can only be interrupted by
pressing the stop button.
LED indicator
The two LEDs show the operating statuses of the pressing tool:
• Green LED lights up: The pressing tool is ready for operation
• Green LED flashes: Fault
• Red LED lights up or flashes: Fault
In the event of a malfunction, please see the "Troubleshooting"
chapter.
Stop button
The stop button has two functions:
• Switching off the motor
• Cancelling the malfunction indicator
Signal tone
A signal tone sounds six times in case of malfunctions or if the
pressing has not been completed correctly.
Standby mode
If the pressing tool is not used for about one hour, it switches over to
standby mode automatically. The LEDs are switched off. The
pressing tool can be restarted by pressing the start button for
about two seconds.
Technical data
Nominal voltage 14.4 V DC
Power input 375 W
Nominal force 32 kN
Net weight 3.1 kg
Noise level at user's ear 68 dB(A)
Vibration value ≤2.5 m/s²
Temperature range during operation -20 °C - +60 °C
Ampere-hour capacity 2.4 Ah
B310-001&BDC © 02-2006
16

B310-001&BDC © 02-2006
Operating instructions ACO 201
Commissioning
Inserting the pressing jaw/adapter for pressing collar/ EN
MapressMAM jaw adapter
Prerequisites
Pressing device is switched off.
WARNING
Danger of crushing by exposed parts
`Do not operate the pressing tool without pressing jaws
`Keep your fingers away from the area of the roller if
there is no pressing jaw inserted
Pressing is only possible once the locking pin has been
pressed in as far as the stop.
Pull out the locking pin
1
Insert the pressing jaw/adapter for pressing collar/
2 MapressMAM jaw adapter into the pressing device
Press the locking pin in as far as the stop
3
17

Operating instructions ACO 201
Charge the accumulator and insert it
The accumulator does not achieve its full capacity until it
has been recharged four or five times. Refer to the battery
charger operating instructions for information about how
the battery charger functions.
Remove the accumulator from the pressing device before
transporting and storing it, otherwise the accumulator will
run flat.
Charge the accumulator before using the tool
1
Insert the accumulator into the pressing tool from the rear
2
Result
Pressing tool is in standby mode. LED is not lit.
Operation
Pressing with pressing jaws
Prerequisites
• Pipe ends are deburred and clean.
• Pipe and press fitting have been fitted together in
accordance with the mounting instructions for the
system in question.
• Green LED lights up: The pressing tool is ready for
operation
WARNING
The pressing tool closes automatically
Danger of crushing
`Do not hold any parts of your body or other objects in
between the pressing jaws
`Do not hold the pressing tool in the area of the pressing
jaws
Refer to the operating instructions of the relevant system
for information about pressing with pressing collars and
adapters or with MapressMAM jaw adapters.
B310-001&BDC © 02-2006
18

Operating instructions ACO 201
Ensure the diameter of the press fitting matches the
1 diameter of the pressing jaw
Place the pressing jaw onto the press fitting, see the EN
2 operating instructions for the pressing jaws/pressing
collars
Press the start button and hold it for about two seconds
3 until the automatic pressing function activates
Wait until the roller drive moves back automatically
4
Release the pressing jaw from the press fitting
5
Troubleshooting
Before the pressing operation
Operating status Cause
No LED lights up Standby mode
Accumulator is faulty
Green LED flashes Locking pin is not
pushed in correctly
During the pressing operation
B310-001&BDC © 02-2006
Operating status
Green LED flashes
Green LED flashes and
roller drive moves back to
its starting position
Red LED flashes
Cause
Accumulator not
charged up sufficiently
Locking pin has come
loose
Accumulator not
charged up sufficiently
Start button was
released too soon
Actions
Press the start button for about two seconds
Have the accumulator checked and renew it if
necessary
Press the locking pin in as far as the stop
Actions
• Charge the accumulator or renew it
• Repeat the pressing operation
• Check the locking pin for damage
• Press the locking pin in as far as the stop:
Signal tone sounds and red LED lights up
• Press start button
• Check the pressfitting for leaks and repeat the
pressing operation if necessary
Charge the accumulator or renew it
• Press start button again: Roller drive moves to
its starting position
• Repeat the pressing operation: Press the start
button for about two seconds
19

Operating status
Signal tone sounds six
times and red LED flashes
Red LED lights up and
signal tone sounds six
times
Pressing tool stops and no
LED lights up
Operating instructions ACO 201
Cause
Stop button was
pressed or pressing tool
was not in starting
position
Pressing tool is
overloaded. The
pressing systems
processed were not
approved
Pressing tool is faulty
Accumulator is faulty
After the pressing operation
Operating status Cause
Green LED flashes Accumulator is not
charged up sufficiently
for a further pressing
operation
Maintenance schedule
Actions
• Press stop button
• Press start button: Roller drive moves to its
starting position
• Repeat the pressing operation
• Press stop button
• Press start button
• Only use permitted pressing systems, see Use
• Repeat the pressing operation
• Press stop button
• Press start button
• If this is not successful, take the pressing tool
to a service centre for checking
• Have the accumulator checked and renew it if
necessary
• Press start button
• Press stop button
• Press start button again: Roller drive moves to
its starting position
• Repeat the pressing operation
Actions
Charge the accumulator or renew it
An inspection sticker on the pressing tool indicates the date when the
next service is due. The pressing tool must always be sent in for
maintenance together with the pressing jaws and the battery charger
in its transport case.
For information about authorised specialist workshops, please
contact your responsible Geberit sales company directly or visit
www.geberit.com.
Interval Maintenance work
Regularly • Check the pressing tool and accumulator for externally visible defects
and damage that could affect safety
• Clean and lubricate the pressing tool
• Clean and lubricate pressing jaws/adapters and pressing collars/
MapressMAM jaw adapters: see operating instructions of the particular
system
B310-001&BDC © 02-2006
20
